详解SparkSQL并行执行多个Job

一、现象

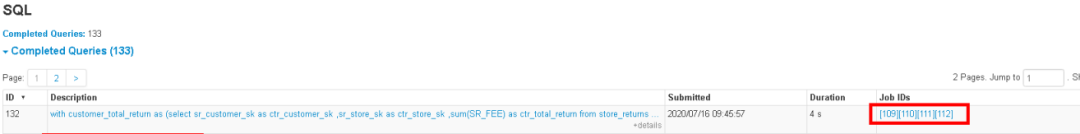

先来看个现象，下图中一个sql任务居然有多个job并行跑，为什么呢？

看到这里是不是有很多疑问，下面我就带着这些疑问，从以下几方面一一解答：

1. 看看Spark的调度框架是否支持并行提交多个job(引用了些其他博主的内容)
2. 讲解SparkSQL的ThriftServer入口，为后面SQL并行提交Job做铺垫
3. 讲解在非自适应与自适应情况下SQL的并行提交Job的机制

二、并行提交多个job

2.1 是否支持并行提交多个任务

df.write.partitionBy("type", "interval").mode("append").parquet("s3://data")

• 通过partitionBy功能让Spark自动做将数据写入不同的分区路径。

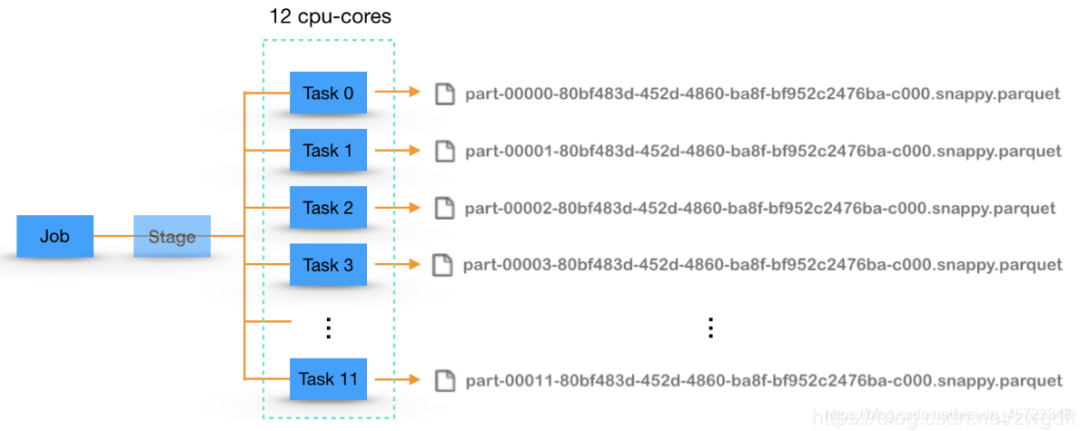

• 对于一个Spark Job，我们总是期望能充分利用所有的cpu-vcore来并行执行，因此通常会将数据repartition成cpu-vcore的个数，即每个cpu-vcore上跑一个Task。而对于写文件的Job，每个Task会写入到自己的一个文件中，最终生成的文件数是由Task个数决定。在下图中，假设集群总共有12个cpu-vcore分配给Executor使用，那么就会有12个Task并行执行写入，最终生成12个文件。

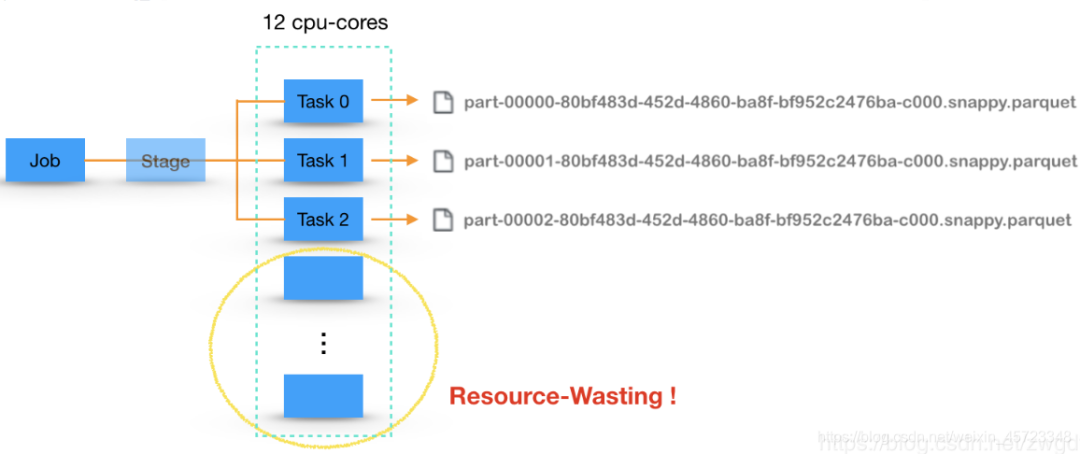

• 从充分利用资源的角度来看，这样的设计无疑是最佳的。但是，对于一些实时流处理任务或者周期性的离线任务而言，这样做会产生大量的小文件，会给后续的文件加载和快速查询带来困难。因此，从尽可能产生少量文件的角度出发，需要采用下图所示的写入方式，即在写入前，将数据分配到少量的Partition中，用少量的Task来执行。但是，这样做就会导致有部分cpu-vcore在写入过程中处于闲置状态，造成了资源浪费。

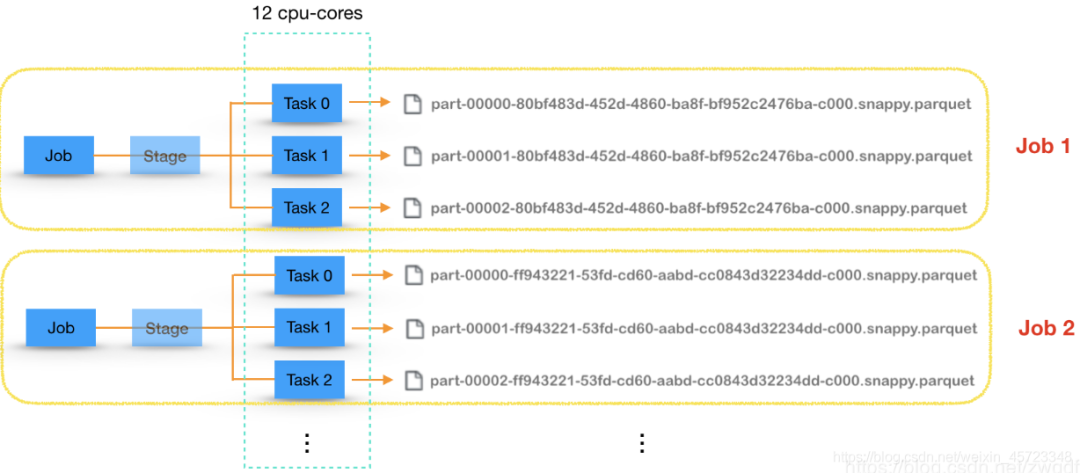

• 显然，在这件事情上，“充分利用资源”和“产生少量文件”两个方向发生了冲突。那么，有没有一个两全之策呢？即既保证产生少量文件，又能把原本闲置的资源利用起来。如下图所示，假设我们能同时跑多个写入文件的Job，每个Job利用一部分cpu-vcore来执行，似乎就可以达到这个目的了。带着这样的思路，做一番调研与实践。

• 上述思路可以总结为：通过一个SparkContex并行提交多个Job，由Spark自己来调度资源，实现并行执行。针对这个思路，首先要搞清楚Spark是否支持这么玩，如果支持的话又是怎么支持的。

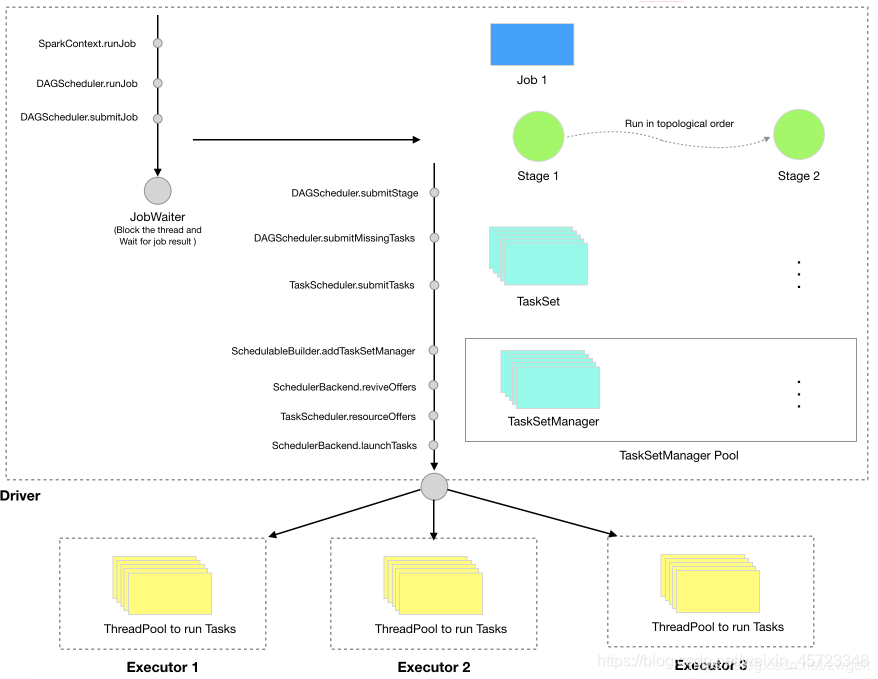

• 简单梳理下Spark的任务调度机制：

1. SparkContext向DAGScheduler提交一个Job后，会创建一个JobWaiter对象，用于阻塞当前线程，等待Job的执行结果。因此，在一个线程中，Job是顺序执行的。
2. DAGScheduler会根据RDD的依赖关系将一个Job划分为若干个Stage（以Shuffle为界）。因为前后Stage存在数据上的依赖，所以只有父Stage执行完毕才能提交当前Stage。
3. DAGScheduler在提交Stage时，会根据Partition信息生成相应的Task，打包成TaskSet，提交给TaskScheduler。而TaskScheduler收到后，会将TaskSet封装成TaskSetManager，丢到任务队列中等待执行。
4. SchedulerBackend负责Executor状态与资源的管理，当发现有空闲资源时，就会通过TaskScheduler从任务队列中取出相应的TaskSetManager去调度执行。
5. TaskSetManager中的Task最终会分发到Executor中的线程里去执行。

Spark是以TaskSetManager为单元来调度任务的。通常情况下，任务队列中只会有一个TaskSetManager，而通过多线程提交多个Job时，则会有多个TaskSetManager被丢到任务队列中。在有空闲资源的情况下，谁会从队列里被取出来执行就取决于相应的调度策略了。目前，Spark支持FIFO和FAIR两种调度策略。基本可以明确以下两点：

• Spark支持通过多线程在一个SparkContext上提交多个Job，每个线程里面的Job是顺序执行的，但是不同线程的Job是可以并行执行的，取决当时Executor中是否有充足的cpu-vcore。
• 任务队列中的TaskSetManager是有序执行，还是轮询执行（可分配权重）取决于采用哪种调度策略。

可以用多线程方式并行提交Job，示例如下：

var df = spark.read.json("person.json").repartition(55)
// df.cache()
// val c = df.count()
// println(s"${c}")

val jobExecutor = Executors.newFixedThreadPool(5)
for( _ <- Range(0, 5) ) {
  jobExecutor.execute(new Runnable {
    override def run(): Unit = {
      val id = UUID.randomUUID().toString()
      df.coalesce(11).write.json(s"hdfs://ns1/user/root/data/test/${id}")
    }
  })
}

2.2 Spark Thrift Server简单讲解

• Thrift 是一种接口描述语言和二进制通信协议，由 Facebook 开发并贡献到 Apache 开源社区，用来定义和创建跨语言的服务 。Thrift包含的代码生成引擎可以应用于多种语言中，包括C ＋＋、 Java 、 Python 等 。其数据传输采用二进制格式，相对常用的 XML 和 JSON 格式体积更小，在多语言、高并发和大数据场景下更具优势 。

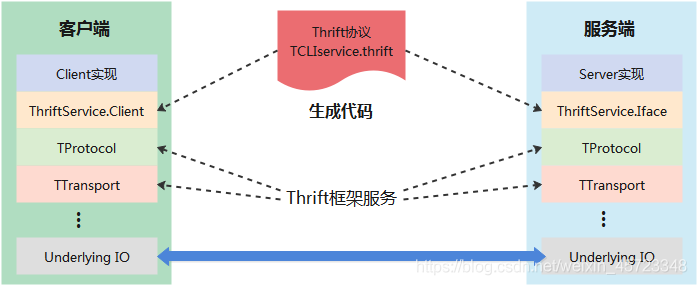

• Thrift 框架支持使用IDL (Interface Definition Language）定义服务接口，然后利用提供的编译器将服务接口编译成不同语言的实现代码，从而实现服务端和客户端跨语言的支持。SparkThriftServer 中定义的 Thrift的协议在 if 目录下的TCLIService. thrift文件中 。客户端与服务端工作的原理如下图所示，协议层（ Protocol）、传输层（Transport）乃至底层 IO传输的具体实现都不需要用户关心 。

Spark 中启动ThriftServer 的主要流程 :整个服务的生命周期从执行。sbin 文件夹下的start-thriftserver.sh脚本开始直到执行stop-thriftserver脚本结束。最终调用sparkSubmit接口提交org.apache.spark.sql.hive.thriftserver.HiveThriftServer2应用。

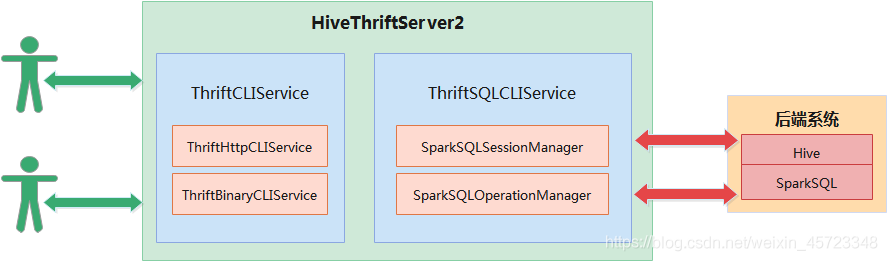

• ThriftCLIService作为服务端负责维护与客户端的连接并将客户端的请求转发至 SparkSQLCLIService, SparkSQLCLIService通过调用后端Hive或Spark系统完成运算并把执行结果返回给ThriftCLIService， 最终ThriftCLIService把结果返回给客户端 。
• ThriftCLIService 有ThriftHttpCLIService和ThriftBinaryCLIService两种形式，分别对应 Http输模式和 Binary 传输模式，通过配置参数（ hive.server2. transport.mode）进行判断，默认为 Binary模式。
• SparkSQLSessionManager 对象，用于 Session 的管理 。而 SparkSessionManager是 SessionManager 的子类，构造参数也比SessionManager多了一个 SQLContext，其内部包含一个SparkSQLOperationManager对象，用于 Operation 的管理。
• SparkSQLCLIService、SparkSQLSessionManager 、 SparkSQOperationManager三者 之间的关系类似基本的CLIService 、SessionManager、 OperationManager 之间的关系 。
• SparkOperationManager创建的是SparkExecuteStatementOperation ， 查询发送给 SparkSQL 完成 。
• SparkExecuteStatementOperation 是 Spark SQL 执行 SQL 语句的最终实现，其内部声明了4 个比较重要 的对象 ：执行 SQL 语句 生成的 result (DataFrame 类型）、结果集的迭代器 iter(Iterator [SparkRow］ 类型）、结果集头部迭代器iterHeader (Iterator[SparkRow］类型）和数据类型dataTypes ( Array[DataType］ 类型 ） 。作为 Operation 的子类，外部调用的接口是 runInternal 方法，但其核心逻辑在execute方法中实现 。

def execute() : Unit = {
****************************************
result = sqlContext.sql (statement) // 构造逻辑计划阶段和物理计划阶段， 最终得到 的是 DataFrame 数据类型
****************************************
iter = {
val useincrementalCollect = sqlContext.getConf(
" spark.sql.thriftServer.incrementalCollect"，"false").toBoolean
if (useincrementalCollect) {
result.toLocaliterator.asScala
} else {
****************************************
result.collect().iterator       // 启动runJob
****************************************
val (itra, itrb) = iter. duplicate
IterHead = itra
iter = itrb
dataTypes = result.queryExecution.analyzed.output.map(_.dataType).toArray
…………………………………………………………………………………………………………………………………………
}


2.3 SparkSQL中如何并行Job

举个例子TPC-DS中标准SQL第一个sql为例子来说明并行Job：

with customer_total_return as
(select sr_customer_sk as ctr_customer_sk
,sr_store_sk as ctr_store_sk
,sum(SR_FEE) as ctr_total_return
from store_returns
,date_dim
where sr_returned_date_sk = d_date_sk
and d_year =2001
group by sr_customer_sk
,sr_store_sk)
 select  c_customer_id
from customer_total_return ctr1
,store
,customer
where ctr1.ctr_total_return > (select avg(ctr_total_return)*1.2
from customer_total_return ctr2
where ctr1.ctr_store_sk = ctr2.ctr_store_sk)
and s_store_sk = ctr1.ctr_store_sk
and s_state = 'MI'
and ctr1.ctr_customer_sk = c_customer_sk
order by c_customer_id
limit 100;

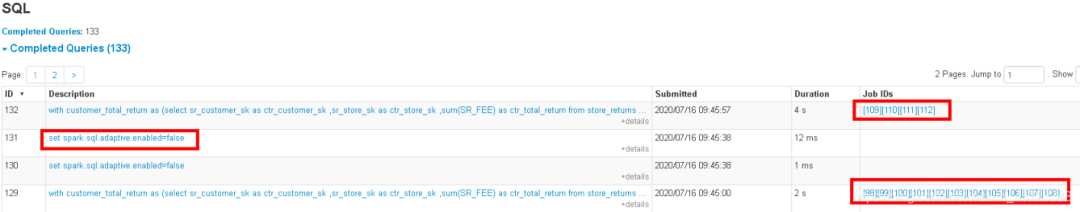

在开启与关闭自适应情况下来比对对比生成的并行Job数：

上图中看到明显开启spark.sql.adaptor.enabled=true情况下生成的并行Job更多，下面我们分析一下两种情况的执行计划。关闭自适应情况下执行计划如下，根节点为TakeOrderAndProject，如下图所示（由于DAG图比较庞大，只截取了一部分）：

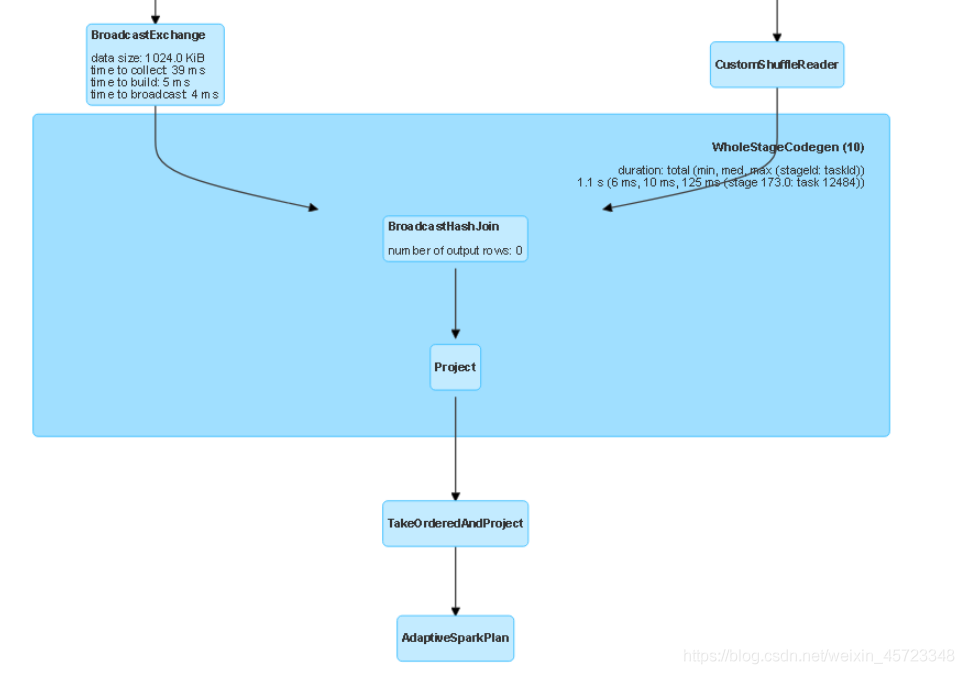

开启自适应情况下，根节点为AdaptiveSparkPlan,他的子节点才为TakeOrderAndProject，如下图所示(DAG部分截图)。

2.3.1 主Job如何生成

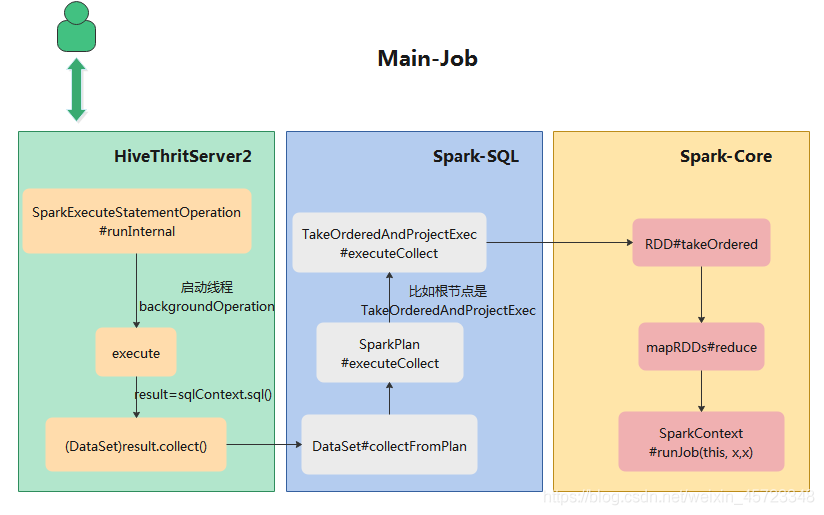

有上一章节中已经指定SQL的提交过程，并且SparkExecuteStatementOperation#execute主方法中执行了sqlContext.sql()进行了构造逻辑计划阶段和物理计划阶段， 最终得到 的是 DataFrame 数据类型。调用result.collect()真正启动了一个job。流程如下图所示：

从上图中可以看到主Job是由HiveThriftServer2驱动的DataSet.collect来触发的，上面例子用跟节点为TakeOrderAndProjectExec来走的流程，实际后期调用的还是RDD#takeOrdered来触发的。

2.3.2 子Job如何生成

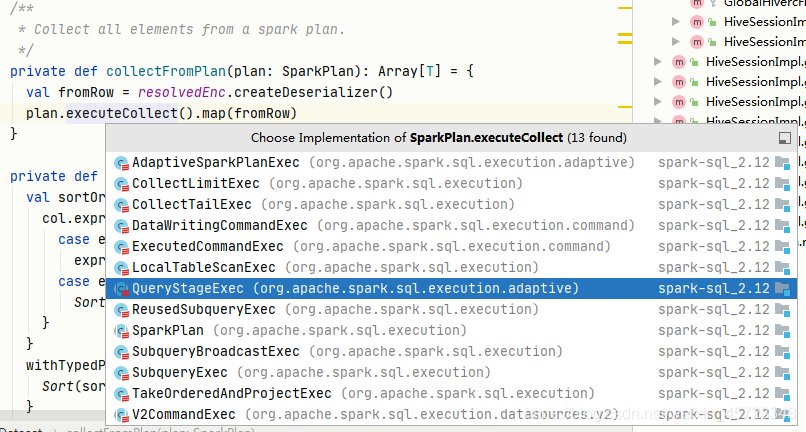

SparkPlan是一颗庞大的树，上一章节中提到DataSet#collectFormPlan调用到SparkPlan#executeCollect此方法可以是其他类型的跟节点，目前继承的有下图这些，当开启自适应则调用的是AdaptiveSparkPlanExec#executeCollect方法：

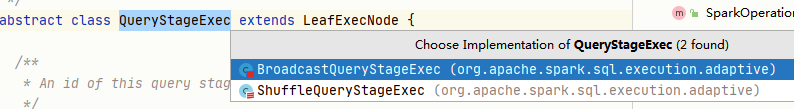

其中自适应查询包adaptive的QueryStageExec有两个继承类BroadcastQueryStageExec与ShuffleQueryStageExec。

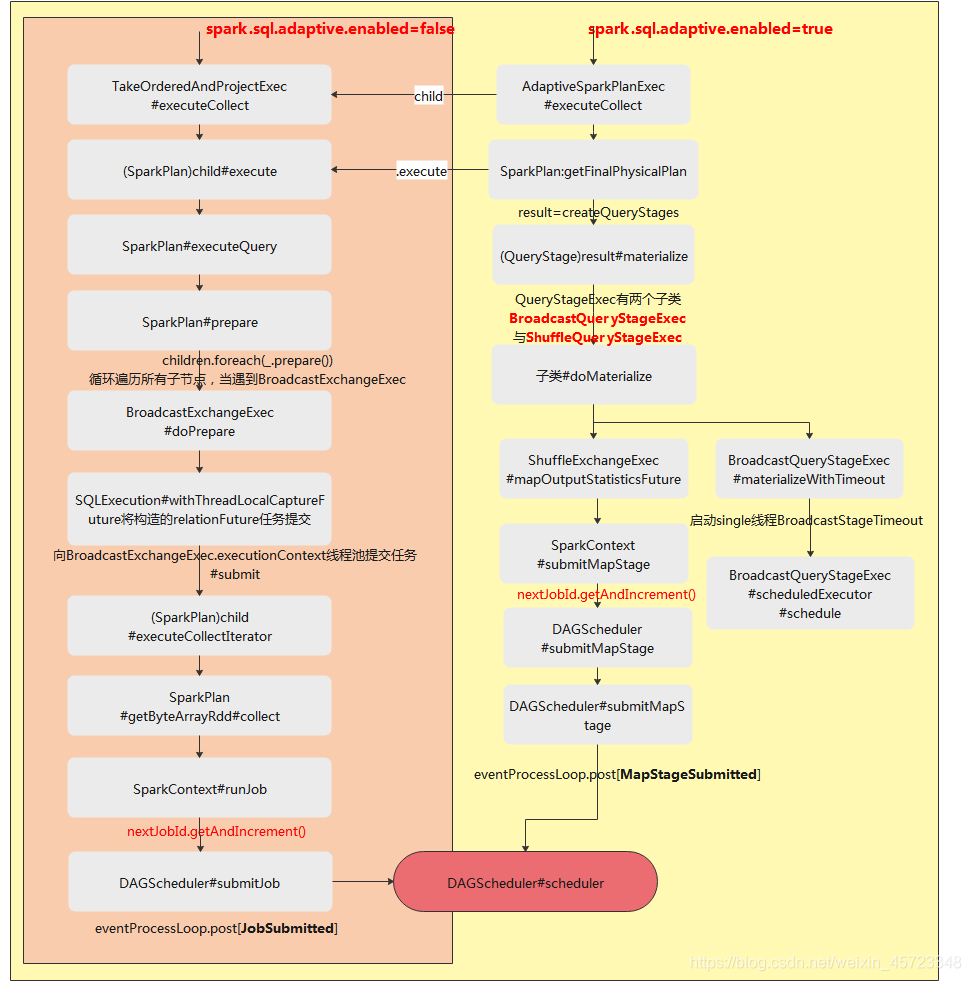

子Job并行启动的所有流程，如下图所示：

• 当不开启自适应时，入口是通过TakeOrderAndProject#child#execute来构造任务想BroadcastExchangeExec中线程池提交child#executeCollectIterator任务来触发collect操作从而启动了子Job。
• 当开启自适应时，入口是AdaptiveSparkPlan#executeCollect，中间也会走不开启自适应的路启动一批广播的子Job,在调用AdaptiveSparkPlan#getFinalPhysicalPlan时，会调用子类doMaterialize方法在子类中会启动BroadcastStageTimeout线程，重要的是submetMapStage线程来向DAGScheduler提交MapStageSubmitted任务来触发另一批子Job启动。

以上就是对SparkSQL并行执行多个Job的所有探索，与一个Job转成DAG从而划分层多个Stage不是同层次的原理，希望能帮助到大家！
