StarRocks 技术内幕 | Join 查询优化

导读：欢迎来到 StarRocks 技术内幕系列文章，我们将为你全方位揭晓 StarRocks 背后的技术原理和实践细节，助你逐步上手这款明星开源数据库产品。

本文整理自作者在 StarRocks 线下 MeetUp 的分享，主要介绍 StarRocks 在 Join 查询规划上的经验和探索。文章主要分为四个部分：Join 背景，Join 逻辑优化，Join Reorder，分布式 Join 规划。

#01

Join 背景

—

1

Join 类型

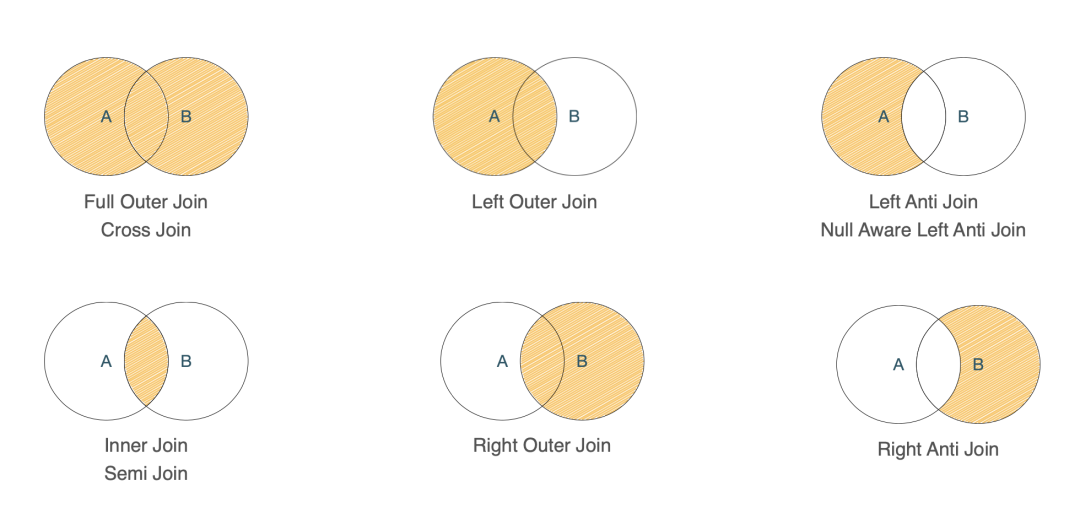

上图列举了常见的 Join 类型：

• Cross Join：左表和右表的一个笛卡尔积。
• Full / Left / Right Outer Join：Outer Join 需要根据语义，对两表/左表/右表上没有匹配上的行进行补 Null。
• Anti Join：输出连接关系上没有匹配上的数据行，通常 Anti Join 出现在not in 或者not exists 子查询的规划中。
• Semi Join：与 Anti Join 相反，只输出在连接关系上匹配的数据行即可。

• Inner Join：输出左表和右表的交集，根据连接条件产生一对多的结果行。

2

Join 优化的难点

Join 的执行效率通常分成两部分来优化，一是提高单机上 Join 算子的效率，二是规划一个合理的 Join 计划，尽可能地减少 Join 的输入/执行成本。本文主要集中在后者的介绍上，那么接下来就从 Join 优化的难点开始讲起。

• 难点一，Join 的实现方式多。

如上图所示，不同 Join 的实现方式在不同场景下效率不同，如 Sort-Merge Join 在 Join 有序数据时，效率可能远高于 Hash Join，但是在数据 Hash 分布的分布式数据库里，Hash Join 的效率可能远比 Sort-Merge 高。而数据库则需要针对不同的场景，选择合适的 Join 方式。

• 难点二，多表 Join 的执行顺序。

在多表 Join 的场景下，选择度高的 Join 先执行，会提高整个 SQL 的效率，但是怎么判断出 Join 的执行顺序呢？这却是十分困难的。

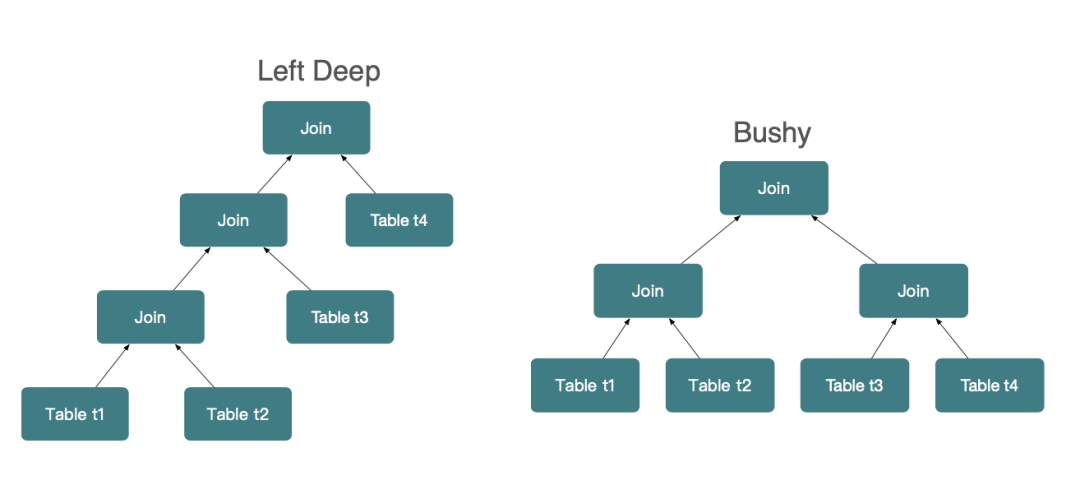

如上图所示，在 Left-Deep 模型下，N 个表 Join 可能的排列个数有2^n-1个，但是在 Bushy 模型下，排列个数高达2^(n-1) * C(n-1)个，对于数据库而言，查找一个最佳 Join 顺序的耗时和成本是指数级的增长。

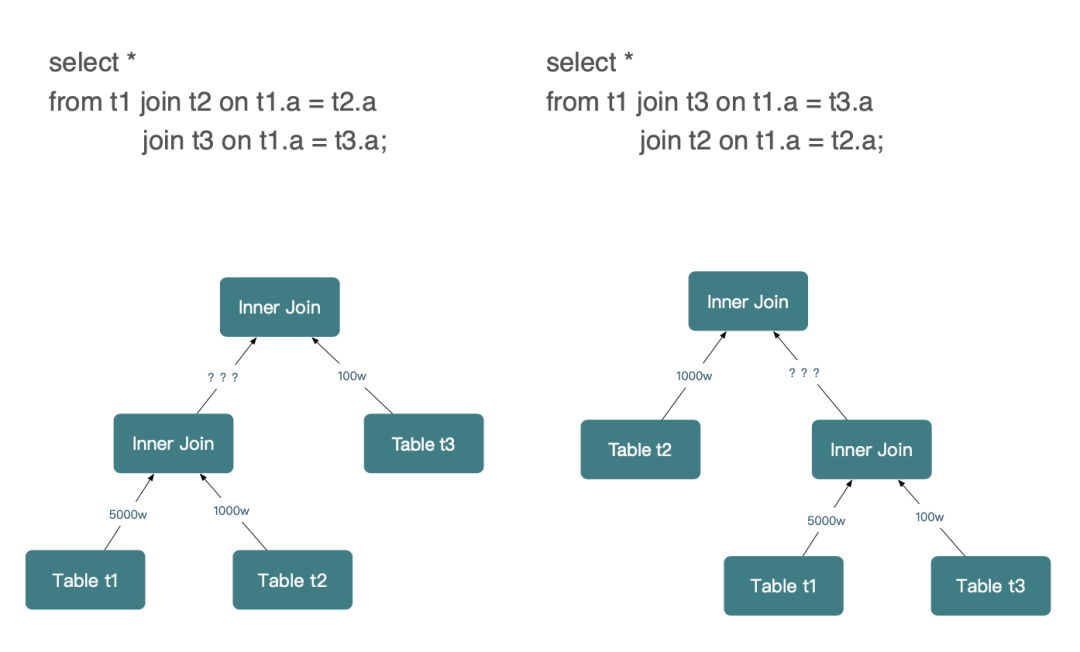

• 难点三，Join 的效果难以评估。

在执行 SQL 之前，数据库难以准确评估一个 Join 实际的执行效果，通常我们都认为小表 Join 大表的选择度高于大表 Join 大表。但是实际情况下呢？显然并不是这样的，还有很多一对多的场景，甚至在更复杂的 SQL 中，存在各种聚合、过滤的算子，在数据经过一系列运算后，数据库系统对于 Join 的输入都会难以评估准确。

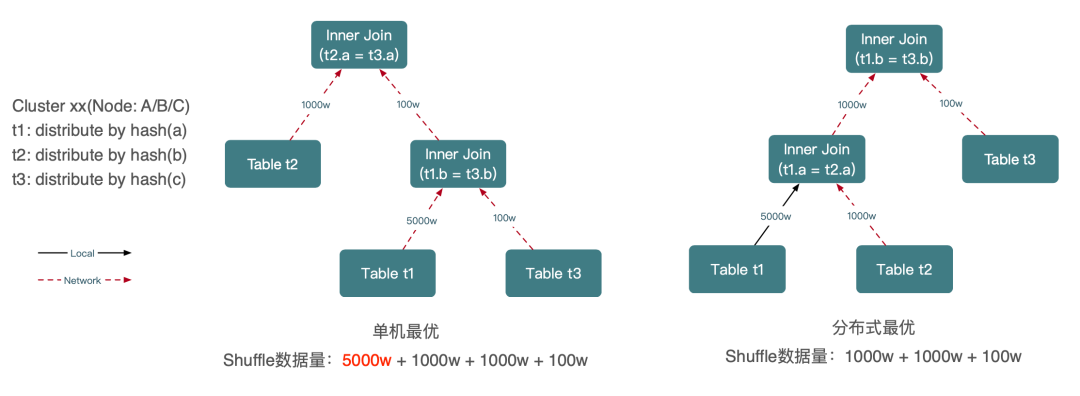

• 难点四，单机最优的计划不等于分布式最优。

在分布式系统中，会通过 Re-Shuffle 或者广播数据的方式，将需要的数据发送到目的端参与计算，分布式数据库中 Join 也是如此。但这也带来了另外一个问题，一个单机数据库上最优的执行计划，因为没有考虑数据的分布 & 网络传输的开销，放在分布式数据库上未必是最优的执行计划。分布式数据库在规划 Join 的执行计划和执行方式时，需要考虑数据的分布和网络成本。

3

SQL 的优化流程

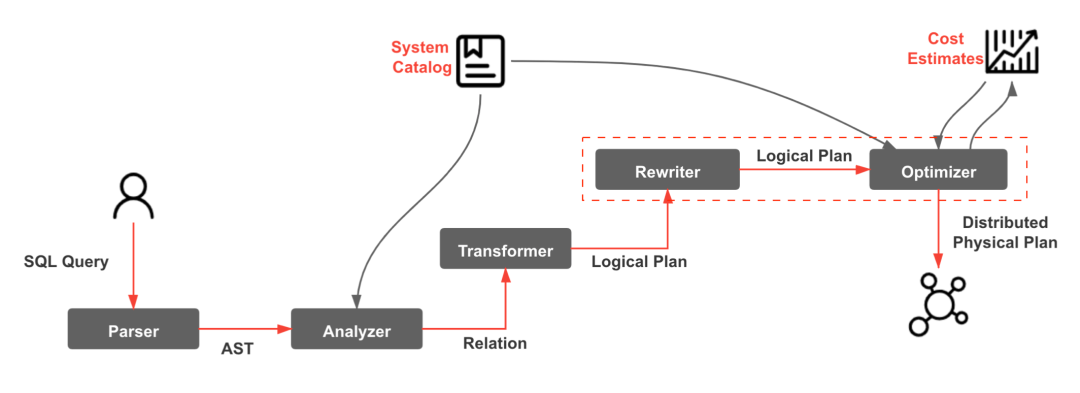

StarRocks 对于 SQL 的优化主要通过优化器完成，主要集中在 Rewrite 和 Optimize 阶段。关于优化器的详细介绍可以参考 StarRocks 优化器代码导读（https://zhuanlan.zhihu.com/p/577956480）。

4

Join 优化的原则

StarRocks 目前 Join 的算法主要是一个 Hash Join，默认使用右表去构建 Hash 表，在这个前提下，我们总结了五个优化方向：

1. 不同 Join 类型的算子，性能是不同的，尽可能使用性能高的 Join 类型，避免使用性能差的 Join 类型。根据 Join 输出的数据量，大致上的性能排序：Semi-Join/Anti-Join > Inner Join > Outer Join > Full Outer Join > Cross Join。

2. Hash Join 实现时，使用小表做 Hash 表，远比用一个大表做 Hash 表高效。

3. 多表 Join 时，优先执行选择度高的 Join，能大幅减少后续 Join 的开销。

4. 尽可能减少参与 Join 的数据量。

5. 尽可能减少分布式 Join 产生的网络成本。

#02

Join 逻辑优化

—

这部分主要给大家介绍一些 Join 上的启发式规则。

1

类型转换

第一个优化规则紧贴着前面所说的第一个优化原则，也就是把低效率的 Join 类型转为高效的 Join 类型，主要包括以下三个转换规则。

• 转换规则一：Cross Join 转换为 Inner Join

当 Cross Join 满足某个约束时，可以将 Cross Join 转为 Inner Join。该约束为：Join 上至少存在一个表示连接关系的谓词。例如：

-- 转换前Select *  From t1, t2 Where t1.v1 = t2.v1;
-- 转换后, Where t1.v1 = t2.v1是连接关系谓词Select *  From t1 Inner Join t2 On t1.v1 = t2.v1;

• 转换规则二：Outer Join 转换为 Inner Join

当满足以下约束时，可以将 Outer Join 转为 Inner Join：

1. Left / Right Outer Join 上存在一个 Right / Left 表的相关谓词；

2. 该相关谓词是一个严格（Restrick Null）谓词。

例如：

-- 转换前                Select *  From t1 Left Outer Join t2 On t1.v1 = t2.v1 Where t2.v1 > 0; -- 转换后， t2.v1 > 0 是一个 t2 表上的严格谓词Select *  From t1 Inner Join t2 On t1.v1 = t2.v1 Where t2.v1 > 0;

需要注意的是，在 Outer Join 中，需要根据 On 子句的连接谓词进行补 Null 操作，而不是过滤，所以该转换规则不适用 On 子句中的连接谓词。例如：

Select *  From t1 Left Outer Join t2 On t1.v1 = t2.v1 And t2.v1 > 1; -- 显然，上面的SQL和下面SQL的语义并不等价Select *  From t1 Inner Join t2  On t1.v1 = t2.v1 And t2.v1 > 1;

这里需要提到一个概念，即严格（Restrick Null）谓词。StarRocks 把一个可以过滤掉 Null 值的谓词叫做严格谓词，例如a > 0；而不能过滤 Null 的谓词，叫做非严格谓词，例如：a IS Null。大部分谓词都是严格谓词，非严格谓词主要是IS Null、IF、CASE WHEN或函数构成的谓词。

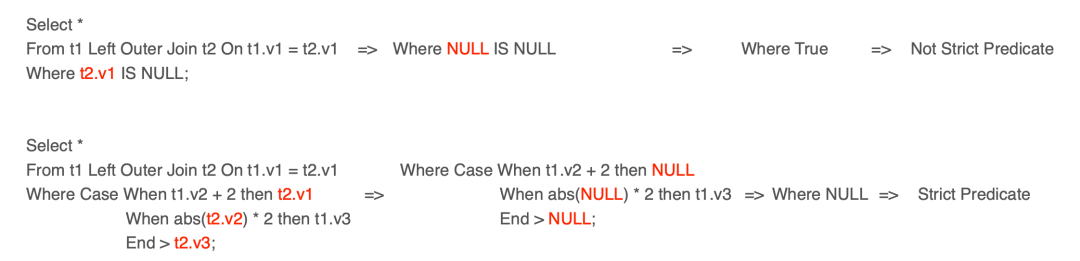

StarRocks 对于严格谓词的判断，用了一个简单的方法：将需要检测的列全部替换成 Null，然后进行表达式化简。如果结果是 True，意味着输入为 Null 时，Where 子句无法过滤数据，那么该谓词是一个非严格谓词；反之，如果结果是 False 或 Null，那么是一个严格谓词。

• 转换规则三：Full Outer Join 转为 Left / Right Outer Join

同样，当满足该约束时，Full Outer Join 可以转为 Left / Right Outer Join：存在一个可以 bind 到 Left / Right 表的严格谓词。例如：

-- 转换前Select *  From t1 Full Outer Join t2 On t1.v1 = t2.v1 Where t1.v1 > 0; -- 转换后， t1.v1 > 0 是一个左表上的谓词，且是一个严格谓词Select *  From t1 Left Outer Join t2 On t1.v1 = t2.v1 Where t1.v1 > 0;

2

谓词下推

谓词下推是一个 Join 上非常重要，也是很常用的一个优化规则，其主要目的是提前过滤 Join 的输入，从而提升 Join 的性能。

对于 Where 子句，当满足以下约束时，我们可以进行谓词下推，并且伴随着谓词下推，我们可以做 Join 类型转换：

1. 任意 Join 类型；

2. Where 谓词可以 bind 到其中一个输入上。

例如：

Select *  From t1 Left Outer Join t2 On t1.v1 = t2.v1         Left Outer Join t3 On t2.v2 = t3.v2 Where t1.v1 = 1 And t2.v1 = 2 And t3.v2 = 3;

其谓词下推的流程如下。

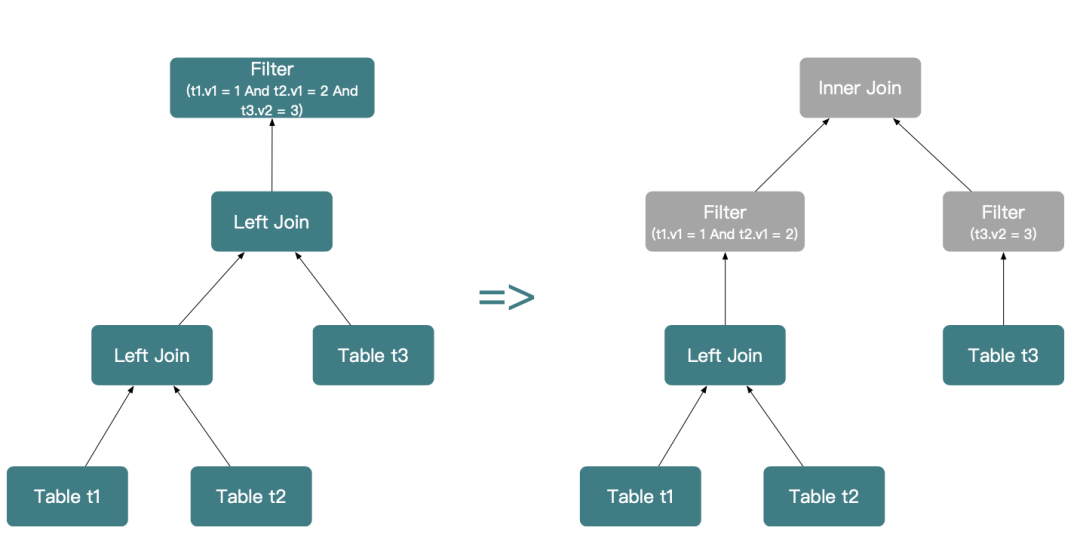

第一步，分别下推 (t1.v1 = 1 And t2.v1 = 2) 和 (t3.v2 = 3)，由于满足类型转换规则(t1 Left Outer Join t2) Left Outer Join t3 转换为 (t1 Left Outer Join t2) Inner Join t3。

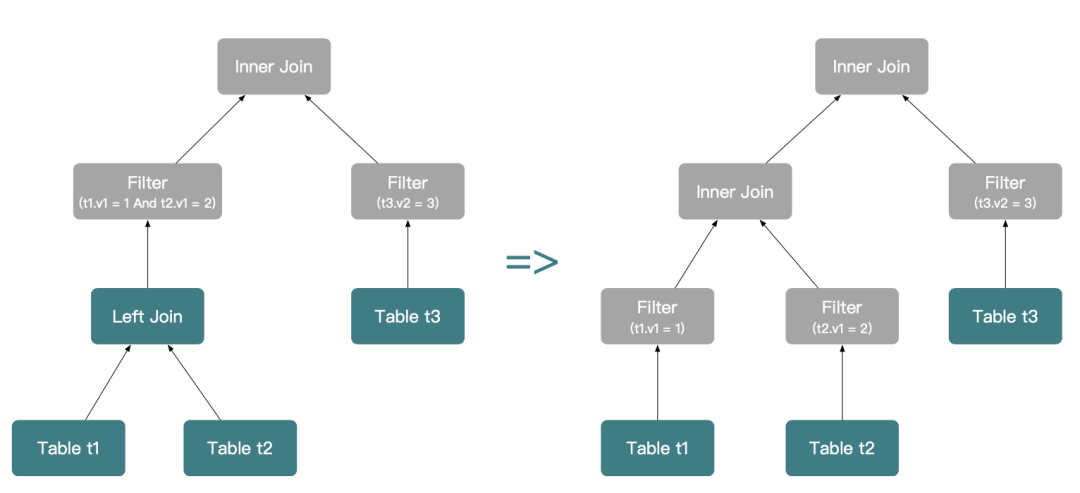

第二步，继续下推 (t1.v1 = 1) 和 (t2.v1 = 2)，且 t1 Left Outer Join t2 转换为 t1 Inner Join t2。

需要注意的是，对于 On 子句上的连接谓词，其下推的规则和 Where 子句有所不同，这里我们分为 Inner  Join 和其他 Join 类型两种情况。

第一种情况是，对于 Inner Join，On 子句上的连接谓词下推，和 Where 子句相同，上面已经叙述过，这里不再重复。

第二种情况是，对于 Outer / Semi / Anti Join 的连接谓词下推，需要满足以下约束，且下推过程中无法进行类型转换：

• 必须为 [Left/Right] Outer/Semi/Anti Join；

• 连接谓词只能 bind 到 [Right/Left] 输入上。

例如：

Select *  From t1 Left Outer Join t2 On t1.v1 = t2.v1 And t1.v1 = 1 And t2.v1 = 2         Left Outer Join t3 On t2.v2 = t3.v2 And t3.v2 = 3;

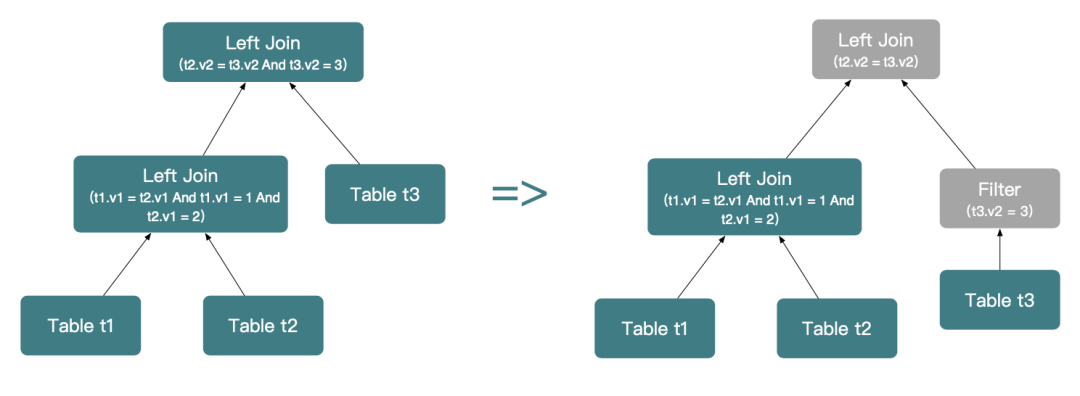

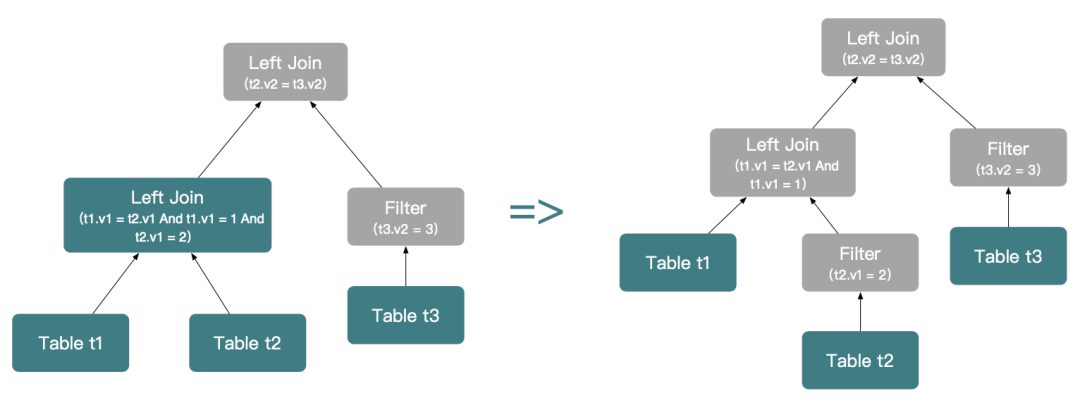

其 On 连接谓词下推的流程如下。

第一步，下推 t1 Left Join t2 Left Join t3 上可以 bind 到右表的连接谓词 (t3.v2 = 3)，此时无法将 Left Outer Join 转换为 Inner Join。

第二步，下推 t1 Left Join t2 上可以 bind 到右表的连接谓词 (t2.v1 = 2)。由于t1.v1 = 1是 bind 到左表的，下推以后会过滤 t1 的数据，所以该行为与 Left Outer Join 语义不符，无法下推该谓词。

3

谓词提取

在之前的谓词下推的规则中，只能下推满足合取语义的谓词，例如 t1.v1 = 1 And t2.v1 = 2 And t3.v2 = 3 中，三个子谓词都是通过合取谓词连接，而无法下推析取语义的谓词，例如t1.v1 = 1 Or t2.v1 = 2 Or t3.v2 = 3。

但是在实际场景中，析取谓词也十分常见，对此 StarRocks 做了一个提取谓词（列值推导）的优化。通过一系列的交并集操作，将析取谓词中的列值范围提取出合取谓词，继而下推合取谓词。例如：

-- 谓词提取前        Select *  From t1 Join t2 On t1.v1 = t2.v1 Where (t2.v1 = 2 AND t1.v2 = 3) OR (t2.v1 > 5 AND t1.v2 = 4) -- 利用(t2.v1 = 2 AND t1.v2 = 3) OR (t2.v1 > 5 AND t1.v2 = 4)进行列值推导，推导出（t2.v1 >= 2），（t1.v2 IN (3, 4)）两个谓词Select *  From t1 Join t2 On t1.v1 = t2.v1  Where (t2.v1 = 2 AND t1.v2 = 3) OR (t2.v1 > 5 AND t1.v2 = 4) AND t2.v1 >= 2 AND t1.v2 IN (3, 4);

这里需要注意的是，提取出来的谓词范围可能是原始谓词范围的超集，所以不一定能直接替换原始谓词。

4

等价推导

在谓词上，除了上述的谓词提取，还有另一个重要的优化，叫等价推导。等价推导主要利用了 Join 的连接关系，从左表/右表列的取值范围，推导出右表/左表对应列的取值范围。例如：

-- 原始SQLSelect *  From t1 Join t2 On t1.v1 = t2.v1 Where (t2.v1 = 2 AND t1.v2 = 3) OR (t2.v1 > 5 AND t1.v2 = 4)
-- 利用(t2.v1 = 2 AND t1.v2 = 3) OR (t2.v1 > 5 AND t1.v2 = 4)进行列值推导，推导出（t2.v1 >= 2），（t1.v2 IN (3, 4)）两个谓词Select *  From t1 Join t2 On t1.v1 = t2.v1  Where (t2.v1 = 2 AND t1.v2 = 3) OR (t2.v1 > 5 AND t1.v2 = 4) AND t2.v1 >= 2 AND t1.v2 IN (3, 4);
-- 利用连接谓词(t1.v1 = t2.v1)和(t2.v1 >= 2)进行等价推导，推导出（t1.v1 >= 2）谓词Select *  From t1 Join t2 On t1.v1 = t2.v1 Where (t2.v1 = 2 AND t1.v2 = 3) OR (t2.v1 > 5 AND t1.v2 = 4) AND t2.v1 >= 2 AND t1.v2 IN (3, 4) AND t1.v1 >= 2;

当然，等价推导的作用范围并不像谓词提取一样广泛，谓词提取可以在任意谓词上进行，但等价推导和谓词下推类似，在不同的 Join 上有不同的条件约束，这里同样分为 Where 谓词和 On 连接谓词来解析。

Where 谓词：

• 几乎没有约束，可以从左表的谓词推导出右表，反之亦可。

On 连接谓词：

• 在 Inner Join 上和 Where 谓词相同，没有条件约束；

• 除 Inner Join 外，仅支持 Semi Join 和 Outer Join，且仅支持与 Join 方向相反的单向推导。例如，Left Outer Join 可以从左表的谓词推导出右表的谓词，Right Outer Join 可以从右表的谓词推导出左表的谓词。

为什么在 Outer / Semi Join 上存在单向的限制呢？原因也很简单，以 Left Outer Join 为例，在谓词下推的规则中有提到，Left Outer Join 只能下推右表的谓词，而左表的谓词则由于违法语义导致无法下推。所以执行等价推导时，从右表谓词推导出的左表谓词，同样需要满足该约束。

那么在这个前提下，推导出来的左表谓词并不能起到提前过滤数据的作用，而且还会带来执行额外谓词的开销，所以 Outer / Semi Join 只支持单向推导。

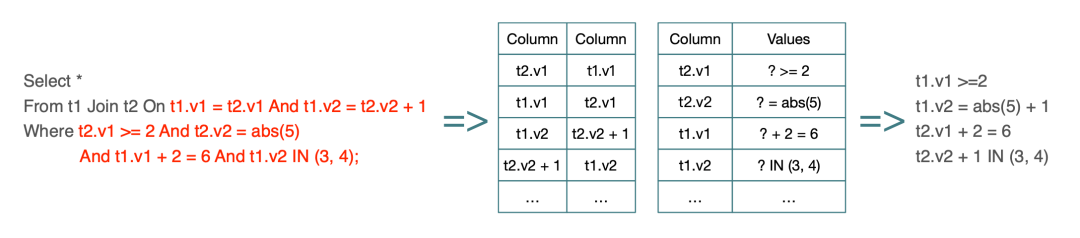

关于等价推导的实现，StarRocks 是通过维护了两个 Map 实现的。一个 Map 用于维护 Column 和 Column 之间的等价关系，另一个 Map 则用来维护 Column 到 Value 或者表达式的等值关系，通过这两个 Map 相互查找，实现等价推导。如图：

5

Limit 下推

除了谓词可以下推，Join 上也支持 Limit 的下推。当 SQL 是一个 Outer Join 或 Cross Join 时，可以将 Limit 下推到输出行数稳定的孩子上。其中，Left Outer Join 输出行数至少和左孩子一致，那么 Limit 可以下推到左表上，Right Outer Join 反之。

-- 下推前Select * From t1 Left Outer Join t2 On  t1.v1 = t2.v1 Limit 100;
-- 下推后Select * From (Select * From t1 Limit 100) t Left Outer Join t2 On t.v1 = t2.v1 Limit 100;

比较特殊的是 Cross Join 和 Full Outer Join、Cross Join 的输出是一个笛卡尔积，行数是左表 x 右表；而 Full Outer Join 的输出行数，则至少是左表 + 右表，所以这两种 Join 可以在左表和右表上各下推一个 Limit。例如：

-- 下推前Select * From t1 Join t2Limit 100;
-- 下推后Select * From (Select * From t1 Limit 100) x1 Join      (Select * From t2 Limit 100)Limit 100;

#03

Join Reorder 用于推断多表 Join 的执行顺序，数据库需要尽可能地先执行一个高选择度的 Join，这样就能减少后续 Join 的输入数据，从而提升性能。

StarRocks 的 Join Reorder，主要是在一个连续的 Inner Join 或者 Cross Join 上工作。以下图为例，StarRocks 会将一组连续的 Inner / Cross Join 叫做一个 Multi Join Node，而 Multi Join Node 就是一个Join Reorder 的单位，即下推存在两个 Multi Join Node，StarRocks 将分别对着两个 Multi Join Node 进行 Join Reorder 推导。

目前业界实现 JoinReorder 的算法有很多种，或者基于不同模型的，例如：

• Heuristic：基于启发式规则的，类似 MemSQL，通过定义维度表中心表排 Join 顺序。
• Left-Deep：左深树模型，搜索空间小，但是不一定最优。
• Bushy：稠密树模型，搜索空间大，包含最优解。其常见的一些 reorder 算法有：

• Exhaustive(Commutativity + Associativity)
• Greedy
• Simulated annealing
• DP（DPsize, DPsub，DPccp...）

• Genetic：GreenPlum

•  ......

其中 StarRocks 实现了 Left-Deep、Exhaustive、Greedy、DPsub，接下来会着重介绍一下 StarRocks 中 Exhaustive、Greedy 的实现。

穷举算法通常包括两个规则，通过这两个规则基本上覆盖 Join 的全排列组合。

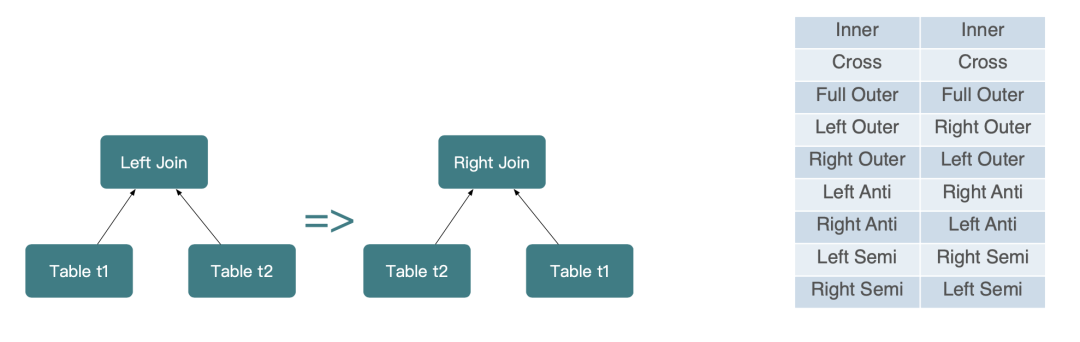

• 规则一：Join 的交换律。

A Join B 转为 B Join A，转换过程中需要注意 Join 类型的变化，比如 Left Outer Join 交换后变为 Right Outer Join。

• 规则二：Join 的结合律。

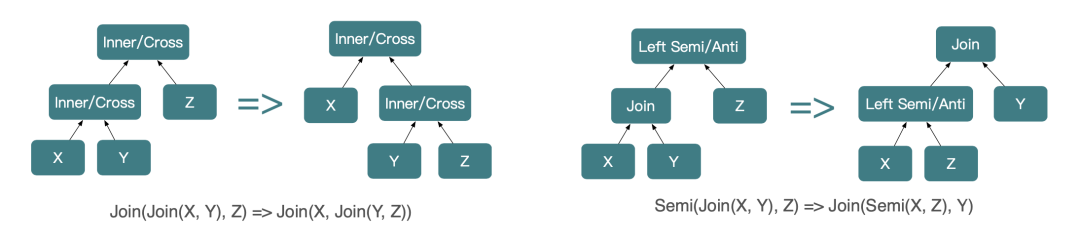

(A Join B) Join C 转为 A Join（B Join C)。结合律上 StarRocks 又分为两种，一种是 Inner / Cross Join 的结合律，另一种是 Semi Join 的结合律。

StarRocks 在贪心算法上主要参考多序列贪心算法，其次做了一个小改进，就是对于贪心算法每层产生的结果，StarRocks 都会保留 10 个最优解（可能不是全局最优），以此往后迭代，最终计算出 10 个贪心最优的 Plan。

当然，由于贪心算法的局限性，这样的优化只是提高了计算出全局最优解的概率，并不能保证一定得到全局最优的 Plan。

StarRocks 使用这些 Join Reorder 的算法推导出 N 个 Plan，最终会根据 Cost Model 的算法，估算出每个 Join 的 Cost，整个 Cost 的计算公式如下：

Join Cost: CPU * (Row(L) + Row(R)) + Memory * Row(R)

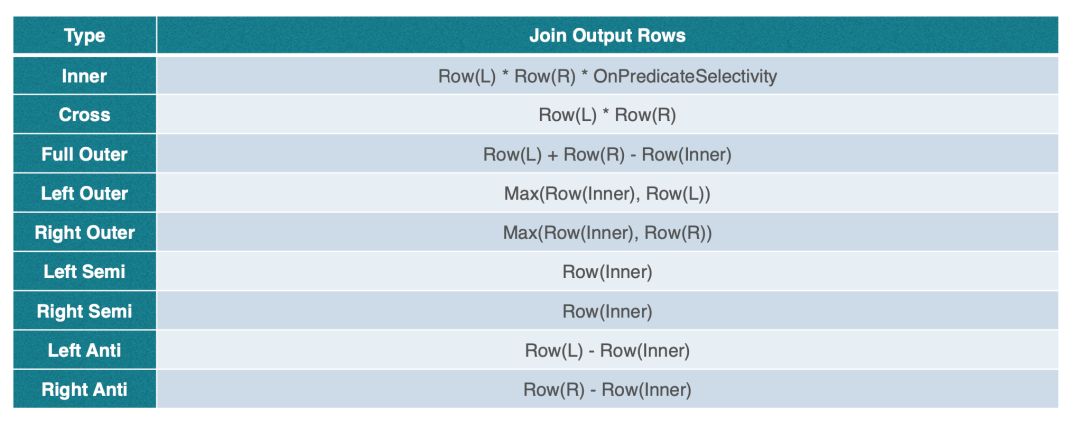

其中 Row(L）、Row(R) 分别表示 Join 左右孩子的输出行数，公式主要是考虑 CPU 开销，以及 Hash Join 右表做 Hash 表内存的开销，下图详细展示了 StarRocks 中 Join 的输出行数的计算方式。

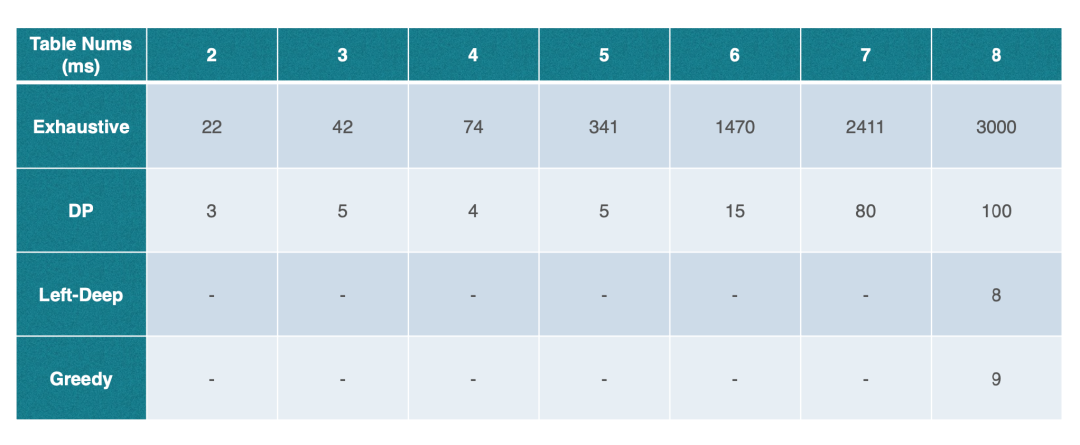

此外，由于不同算法探索 Join Reorder 的空间不同，StarRocks 按照算法的空间复杂度和耗时做了基本的测试，具体如下。

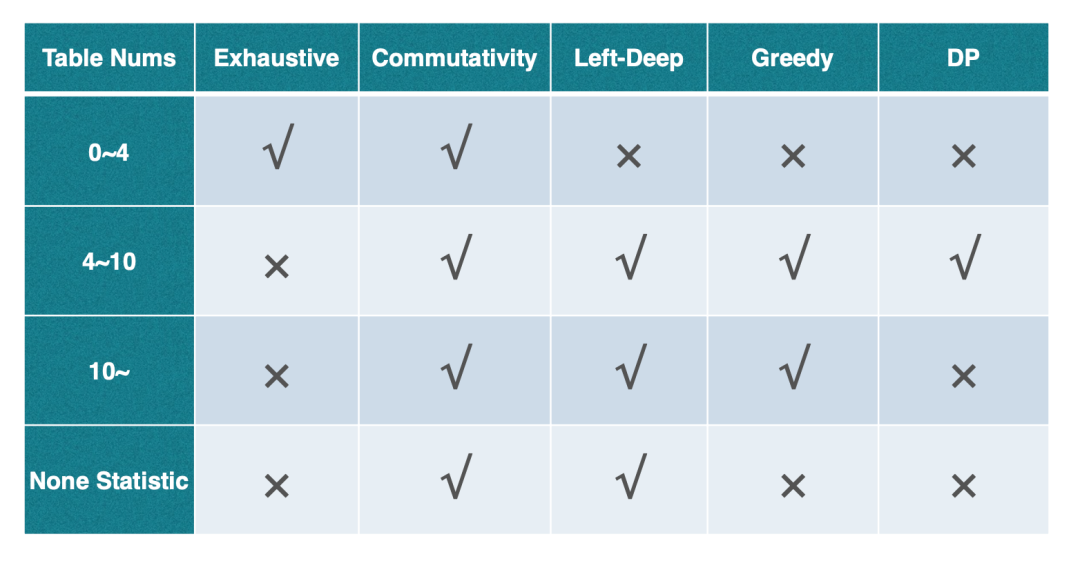

基于上述耗时的结论，StarRocks 对各个算法的执行做了简单的限制。当在 4 表以内的 Join Reorder 使用穷举算法；4~10 表时会分别使用左深、贪心、动态规划算法产生 1 个、10 个、1 个计划，并且在此基础上会使用 Join 交换律探索更多的 Plan；当 10 表以上时，StarRocks 就只使用贪心和左深产生的 11个 Plan 为基础进行 Reorder；另外，在  StarRocks 没有统计信息时，基于 Cost 的贪心和动规都无法很好地工作，所以只会使用左深产生的 1 个 Plan 为基础 Reorder。

Select * From A Join B on A.a = B.b

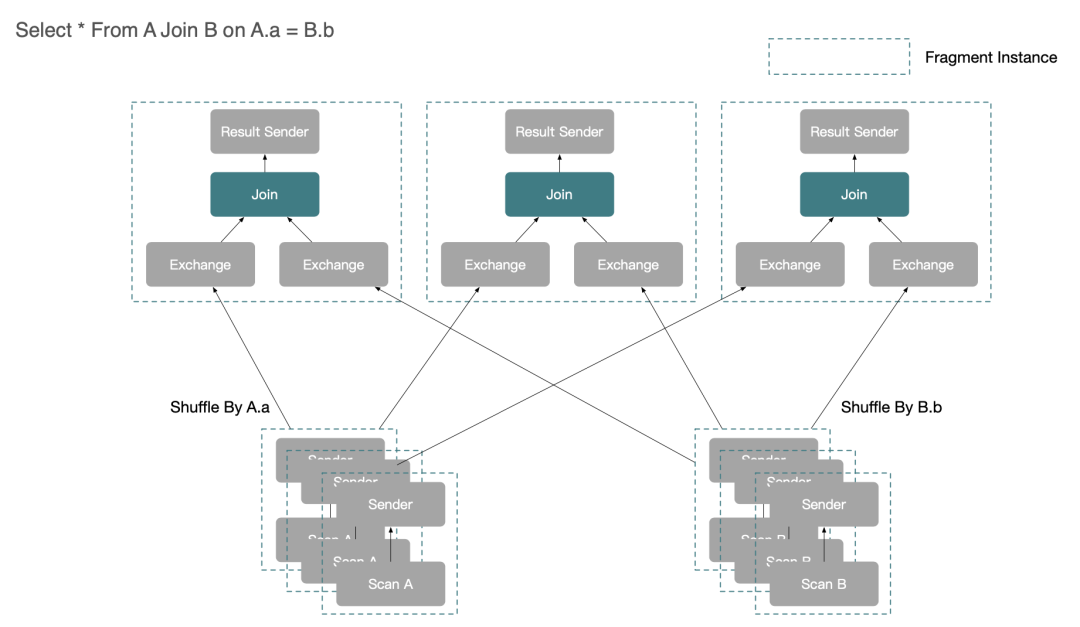

• Shuffle Join：分别将 A、B 两表的数据按照连接关系都 Shuffle 到同一批机器上，再进行 Join 操作。
• Broadcast Join：通过将 B 表的数据全量的广播到 A 表的机器上，在 A 表的机器上进行 Join 操作，相比较于 Shuffle Join，节省了 A 表的数据 Shuffle，但是 B 表的数据是全量广播，适合 B 表是个小表的场景。
• Bucket Shuffle Join：在 Broadcast 的基础上进一步优化，将 B 表按照 A 表的分布方式 Shuffle 到 A 表的机器上进行 Join 操作，B 表 Shuffle 的数据量全局只有一份，比 Broadcast 少传输了很多倍数据量。当然，有约束条件限制，Join 的连接关系必须和 A 表的分布一致。
• Colocate Join：通过建表时指定 A 表和 B 表是同一个 Colocate Group，意味着 A、B 表的分布完全一致，那么当 Join 的连接关系和 A、B 表分布一致时，StarRocks 可以直接在 A、B 表的机器上直接 Join，不需要进行数据 Shuffle。

• Replicate Join：StarRocks 的实验性功能，当每一台 A 表的机器上都存在一份完整的 B 表数据时，直接在本地进行 Join 操作，该 Join 的约束条件比较严格，基本上意味着 B 表的副本数需要和整个集群的机器数保持一致，所以实践意义并不理想。

Select * From A Join B on A.a = B.b

Select * From A Join B on A.a = B.b Join C on A.a = C.c

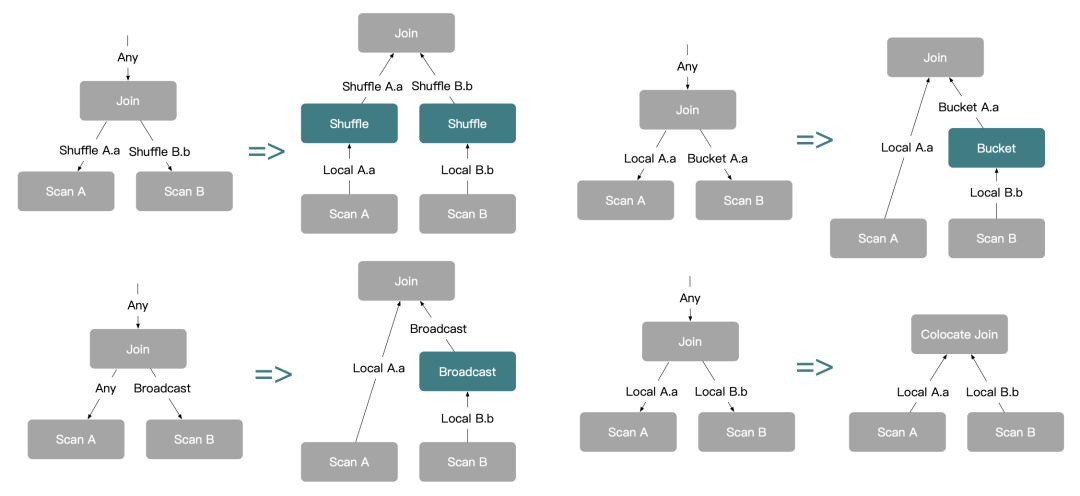

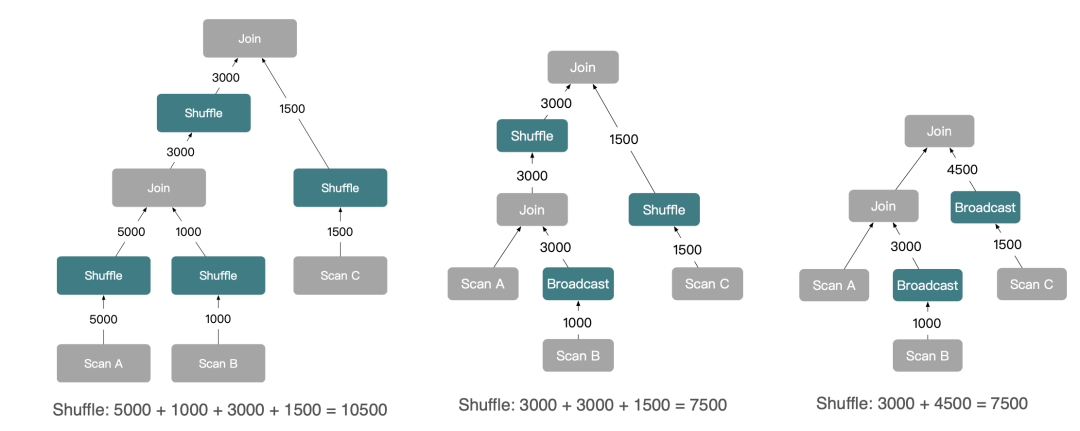

这里简单举几个 StarRocks 基于 Shuffle Join 和 Broadcast Join 生成的分布式 Plan：

本文讲述了 StarRocks 对 Join 查询优化的实践和探索，所有的优化都是紧贴提到的优化原则。当然，用户在自行优化 SQL 时，也完全可以参考如下 5 点，以及 StarRocks 提供的功能进行优化。

1. 不同 Join 类型的算子，性能是不同的，尽可能使用性能高的 Join 类型，避免使用性能差的 Join 类型。根据 Join 输出的数据量，大致的性能排序为：Semi-Join/Anti-Join > Inner Join > Outer Join > Full Outer Join > Cross Join。

2. Hash Join 的实现时，使用小表做 Hash 表，远比用一个大表做 Hash 表高效。

3. 多表 Join 时，优先执行选择度高的 Join，能大幅减少后续 Join 的开销。

4. 尽可能减少参与 Join 的数据量。

5. 尽可能减少分布式 Join 产生的网络成本。

StarRocks 在支持了那么多优化后，也有了更多的心得和更多的规划，比如：

• 支持更多的 Join 实现方式，更智能地结合上下文选择更合适的 Join 实现算子；
• 结合 StarRocks 的特性，支持更多特定的 Join Reorder 算法；
• 尽可能地解决 Cost 估算的问题，引入更多的算法或者数据结构来确保估算结果；

• 支持更多调度方式，可能优化网络成本开销。
