Spring Security + Vue + Flowable 怎么玩？

松哥最近正在录制 TienChin 项目视频～采用 Spring Boot+Vue3 技术栈，里边会涉及到各种好玩的技术，小伙伴们来和松哥一起做一个完成率超 90% 的项目，戳戳戳这里-->TienChin 项目配套视频来啦。

之前松哥发过一篇文章，和小伙伴们分享了 Spring Boot+Vue+Flowable 的具体玩法，传送门：

• SpringBoot+Vue+Flowable，模拟一个请假审批流程！

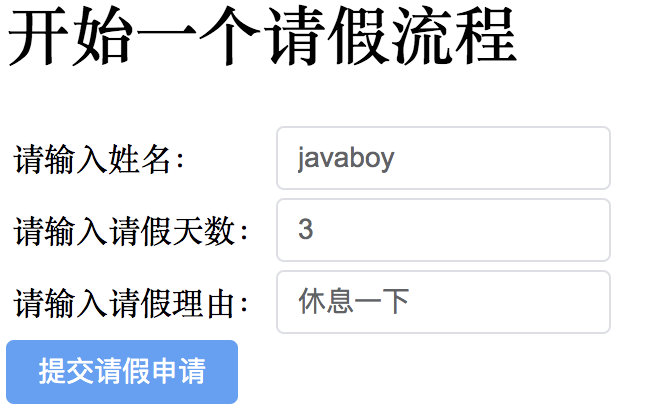

不过在那篇文章中，所有涉及到用户的地方，都是手动输入的，这显然不太好，例如开启一个请假流程：

这个流程中需要用户输入自己的姓名，其实如果当前用户登录了，就不用输入用户名了，直接就使用当前登录的用户名。

另一方面，当我们引入了用户系统之后，当用户提交请假申请的时候，也可以指定审批人，这样看起来就更真实了。

所以，今天我们就整篇文章，我们引入 Spring Security，据此来构建用户系统，一起来看下有了用户系统的流程引擎该是什么样子。

1. 效果展示

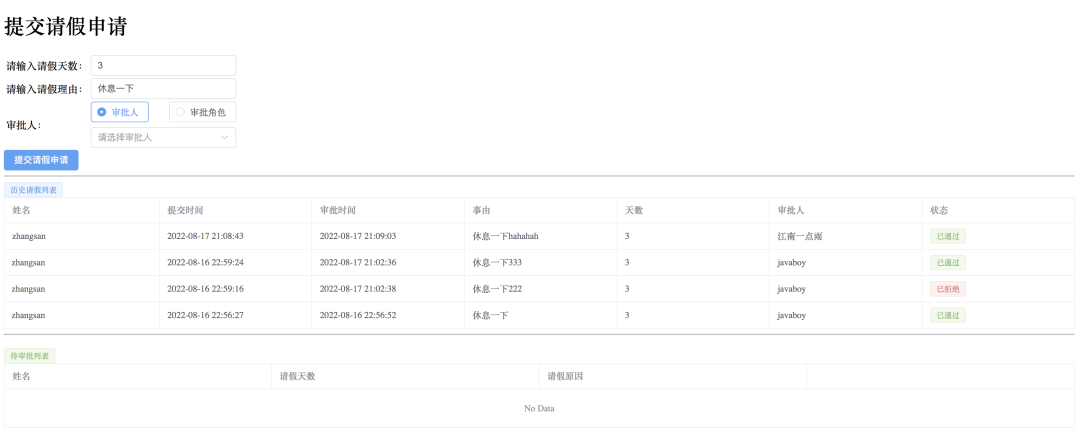

东西我已经做好了，先截个图给大家看下：

这个页面分了三部分：

1. 最上面的是请假申请，用户只需要填入请假天数、请假理由，并且选择审批人即可，选择审批人的时候，可以直接指定审批人的名字，也可以选择审批人的角色，例如选择经理这个角色，那么将来只要角色为经理的任意用户登录成功之后，就可以看到自己需要审批的请假了。
2. 中间的列表展示当前登录用户曾经提交过的请假申请，这些申请的状态分为三种，分别是已通过、已拒绝以及待审批。
3. 下面的列表是这个用户需要审批的其他用户提交的请假申请，图片中这个用户暂无要审批的任务，如果有的话，这个地方会通过表格展示出来，表格中每一行有批准和拒绝两个按钮，点击之后就可以实现自己的操作了。

这就是我们这次要实现的效果了，相比于SpringBoot+Vue+Flowable，模拟一个请假审批流程！文章的案例，这次的显然看起来更像一回事，不过本文的案例是在上篇文章案例的基础上完成的，没看过上篇文章的小伙伴建议先看下上篇文章，上篇文章中的案例，大家可以在微信公众号江南一点雨的后台回复 flowable02 获取。

2. 两套用户体系

玩过工作流的小伙伴应该都知道，工作流中其实自带了一套用户系统，但是我们自己的系统往往也有自己的用户体系，那么如何将两者融合起来呢？或者说是否有必要将两者融合起来呢？

如果你想将自己系统的用户体系和 flowable 中的用户体系融合起来，那么整体上来说，大概就是两种办法吧：

1. 我们可以以自己系统中的用户体系为准（因为 flowable 自己的用户体系字段往往不能满足我们的需求），然后创建对应的视图即可。例如 flowable 中的用户表 ACT_ID_USER、分组表 ACT_ID_GROUP、用户分组关联表 ACT_ID_MEMBERSHIP 等等，把这些和用户体系相关的表删除掉，然后根据这些表的字段和名称，结合自己的系统用户，创建与之相同的视图。
2. 利用 IdentityService 这个服务，当我们要操作自己的系统用户的时候，例如添加、更新、删除用户的时候，顺便调用 IdentityService 服务添加、更新、删除 flowable 中的用户。

这两种思路其实都不难，也都很好实现，但是有没有可能我们就直接舍弃掉 flowable 中的用户体系直接用自己的用户体系呢？在松哥目前的项目中，这条路目前是行得通的，就是将 flowable 的用户体系抛到一边，当做没有，只用自己系统的用户体系。

如果在读这篇文章的小伙伴中，有人在自己的系统中，有场景必须用到 flowable 自带的用户体系，欢迎留言讨论。

本文松哥和小伙伴们展示的案例，就是完完全全使用了自己的用户体系，没有用 flowable 中的那一套用户体系。

好啦，这个问题捋清楚了，接下来我们就开搞！

3. 创建用户表

首先我们来创建三张表，分别是用户表 user、角色表 role 以及用户角色关联表 user_role，脚本如下：

SET NAMES utf8mb4;

DROP TABLE IF EXISTS `role`;

CREATE TABLE `role` (
  `id` int(11) unsigned NOT NULL AUTO_INCREMENT,
  `name` varchar(255) COLLATE utf8mb4_unicode_ci DEFAULT NULL,
  `nameZh` varchar(255) COLLATE utf8mb4_unicode_ci DEFAULT NULL,
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci;

INSERT INTO `role` (`id`, `name`, `nameZh`)
VALUES
 (1,'manager','经理'),
 (2,'team_leader','组长');

DROP TABLE IF EXISTS `user`;

CREATE TABLE `user` (
  `id` int(11) unsigned NOT NULL AUTO_INCREMENT,
  `username` varchar(255) COLLATE utf8mb4_unicode_ci DEFAULT NULL,
  `password` varchar(255) COLLATE utf8mb4_unicode_ci DEFAULT NULL,
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci;

INSERT INTO `user` (`id`, `username`, `password`)
VALUES
 (1,'javaboy','{noop}123'),
 (2,'zhangsan','{noop}123'),
 (3,'lisi','{noop}123'),
 (4,'江南一点雨','{noop}123');

DROP TABLE IF EXISTS `user_role`;

CREATE TABLE `user_role` (
  `id` int(11) unsigned NOT NULL AUTO_INCREMENT,
  `uid` int(11) DEFAULT NULL,
  `rid` int(11) DEFAULT NULL,
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci;
INSERT INTO `user_role` (`id`, `uid`, `rid`)
VALUES
 (1,1,1),
 (2,4,1),
 (3,2,2),
 (4,3,2);

我也大概说下我的用户：

1. 一共四个用户，分别是 javaboy、江南一点雨、zhangsan、lisi。
2. 一共两个角色，分别是经理和组长。
3. javaboy 和江南一点雨是经理，zhangsan 和 lisi 是组长。

这就是我的用户表了。

4. 配置系统登录

简单起见，我就不自己写系统登录页面了，简单配置一下 Spring Security 即可。

小伙伴们看到，第三小节中，我的用户密码用的是 {noop}123，这就表示我 Spring Security 加密方案用的是 DelegatingPasswordEncoder，Spring Security 原本默认的加密方案也是这个。不过当我们在项目中引入 flowable 的依赖 flowable-spring-boot-starter 之后，这个将 Spring Security 默认的 PasswordEncoder 改成了 NoOpPasswordEncoder，所以我需要首先在 applicaiton.properties 中重新指定 Spring Security 使用的 PasswordEncoder，配置方式如下：

flowable.idm.password-encoder=spring_delegating

接下来提供一个用户类（涉及到 Spring Security 基本用法的我就不啰嗦了）：

public class User implements UserDetails {
    private Integer id;
    private String username;
    private String password;
    private List<Role> roles;

    @Override
    public String getUsername() {
        return username;
    }

    @Override
    public boolean isAccountNonExpired() {
        return true;
    }

    @Override
    public boolean isAccountNonLocked() {
        return true;
    }

    @Override
    public boolean isCredentialsNonExpired() {
        return true;
    }

    @Override
    public boolean isEnabled() {
        return true;
    }
    @Override
    public Collection<? extends GrantedAuthority> getAuthorities() {
        if (roles != null && roles.size() > 0) {
            return roles.stream().map(r -> new SimpleGrantedAuthority(r.getName())).collect(Collectors.toList());
        }
        return new ArrayList<>();
    }

    @Override
    public String getPassword() {
        return password;
    }

    //省略其他 getter/setter
}

提供一个自己的 UserDetailsService，如下：

@Service
public class MyUserDetailsService implements UserDetailsService {

    @Autowired
    UserMapper userMapper;

    @Override
    public UserDetails loadUserByUsername(String username) throws UsernameNotFoundException {
        User user = userMapper.loadUserByUsername(username);
        if (user != null) {
            user.setRoles(userMapper.getUserRolesByUserId(user.getId()));
        }
        return user;
    }
}

一些基本的增删改查我就不展示了，这个 MyUserDetailsService 只需要注册到 Spring 容器中即可，也不需要额外的配置。

最后再简单配置一下 Spring Security，关闭掉 CSRF 攻击防御机制，否则将来的 POST 请求处理起来会比较麻烦：

@Configuration
public class SecurityConfig {

    @Bean
    SecurityFilterChain securityFilterChain(HttpSecurity http) throws Exception {
        http.csrf().disable();
        http
                .authorizeRequests()
                .anyRequest().authenticated()
                .and()
                .formLogin();
        return http.build();
    }
}

好啦，有了这些东西之后，以后再访问系统就必须得先登录才能访问了。

5. 修改流程图

接下来我们的流程图要改一下。

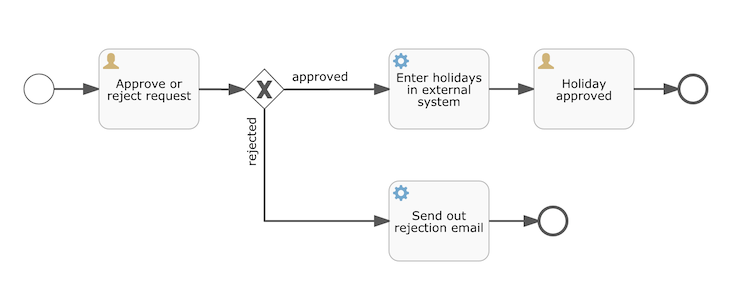

我们先来回顾一下上篇文章中的流程图：

大家看到，在这张图中，有两个 UserTask（就是有用户图标的那个），在上篇文章中，请假审批组固定是 managers（也就是说，如果用户属于 managers 这个组，就具备审批别人请假的权限），但是现在我们引入了用户体系，用户在提交请假申请的时候，用户可以指定自己的请假申请由谁审批！所以这个地方不能再硬编码了，应该改为动态的，根据前端传来的参数，来设置这个 UserTask 应该由谁来处理，具体修改内容如下：

<userTask id="approveTask" name="Approve or reject request">
    <extensionElements>
        <flowable:taskListener event="create" class="org.javaboy.flowable03.listener.SettingApproveUser"/>
    </extensionElements>
</userTask>

小伙伴们看到，我这里为这个 UserTask 添加了一个监听器，当系统执行到这个监听器的时候，我将在这个监听器中来设置这个 UserTask 由谁来处理，我们来看下这个监听器的内容：

public class SettingApproveUser implements TaskListener {
    @Override
    public void notify(DelegateTask delegateTask) {
        String approveType = (String) delegateTask.getVariable("approveType");
        if ("by_user".equals(approveType)) {
            delegateTask.setAssignee((String) delegateTask.getVariable("approveUser"));
        } else if ("by_role".equals(approveType)) {
            Object approveRole = delegateTask.getVariable("approveRole");
            delegateTask.addCandidateGroup((String) approveRole);
        }
    }
}

小伙伴们看到，这里涉及到了三个变量，分别是：

• approveType：这个表示审批的类型，是指定一个审批人还是指定一个审批角色，其中 by_user 表示指定一个具体的审批人，by_role 表示指定一个审批角色。
• approveUser：如果 approveType 的值是 by_user，那么就调用 setAssignee 来设置这个 UserTask 的处理人。
• approveRole：如果 approveType 的值是 by_role，那么就调用 addCandidateGroup 方法来设置这个 UserTask 的候选组，也就是这个 UserTask 将来由这个组中的用户进行处理。

流程图中的第二个 UserTask 我们也改一下，不过这次只改一下名字，将来通过这个变量来传递一下流程的审批人即可，修改后的 UserTask 如下：

<userTask id="holidayApprovedTask" flowable:assignee="${approveUser}" name="Holiday approved"/>

不过这个地方改不改其实都行，改一下更容易理解一些。

好啦，流程图我们现在就调整好啦。

接下来我们就来看具体功能的实现了。

6. 提交请假申请

6.1 页面设计

先来看看页面，选择审批人：

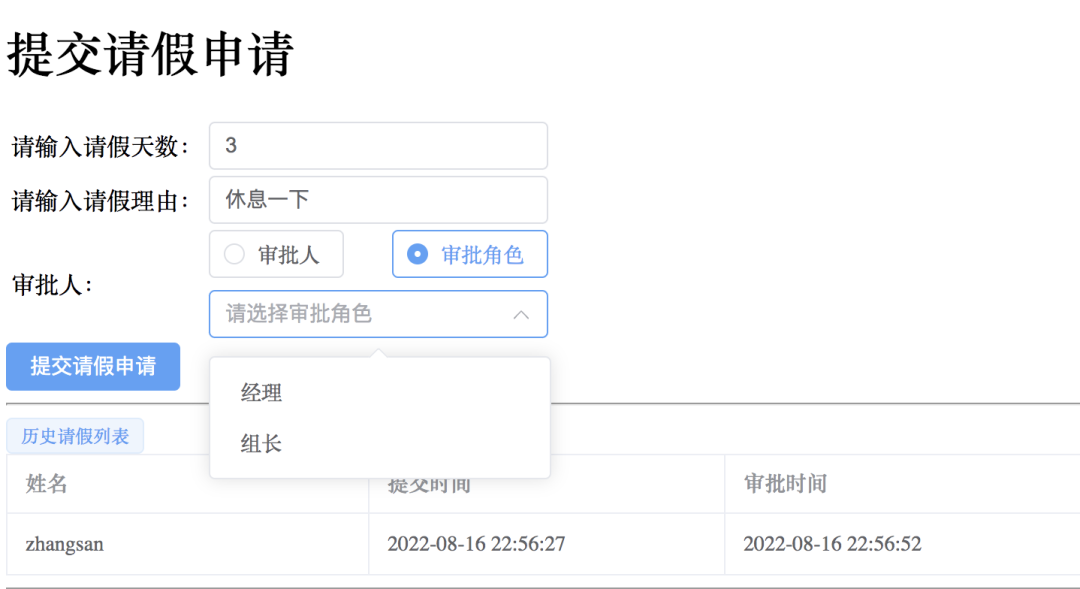

也可以选择审批角色：

从数据库中加载所有用户和角色，这个比较简单，我就不贴代码了，大家在公众号江南一点雨后台回复 flowable03 可以下载本文源代码。

基于上面展示的页面，当前端点击提交请假申请按钮的时候，我们提交的数据如下：

afl: {
    days: 3,
    reason: '休息一下',
    approveType: 'by_user',
    approveUser: '',
    approveRole: '',
},

approveType 表示审批人的类型，by_user 是提交给一个具体的人，by_role 是提交给某一个角色。approveUser 和 approveRole 则表示具体的审批人或者审批角色，根据 approveType 的取值，后面这两个二选一。请求提交方法如下：

submit() {
    let _this = this;
    axios.post('/ask_for_leave', this.afl)
        .then(function (response) {
            if (response.data.status == 200) {
                //提交成功
                _this.$message.success(response.data.msg);
                _this.search();
            } else {
                //提交失败
                _this.$message.error(response.data.msg);
            }
        })
        .catch(function (error) {
            console.log(error);
        });
},

如果请求提交成功，就调用 _this.search(); 方法去刷新一下历史请假列表。

前端比较简单，不啰嗦了。

6.2 后台处理

再来看看后端的处理。

先来看实体类 AskForLeaveVO，这个类用来接收前端传来的请假参数：

public class AskForLeaveVO {
    private String name;
    private Integer days;
    private String reason;
    private String approveType;
    private String approveUser;
    private String approveRole;
    // 省略 getter/setter
}

再来看看请假接口的处理：

@PostMapping("/ask_for_leave")
public RespBean askForLeave(@RequestBody AskForLeaveVO askForLeaveVO) {
    return askForLeaveService.askForLeave(askForLeaveVO);
}

来看一下对应的 askForLeaveService#askForLeave 方法：

@Transactional
public RespBean askForLeave(AskForLeaveVO askForLeaveVO) {
    Map<String, Object> variables = new HashMap<>();
    askForLeaveVO.setName(SecurityContextHolder.getContext().getAuthentication().getName());
    variables.put("name", askForLeaveVO.getName());
    variables.put("days", askForLeaveVO.getDays());
    variables.put("reason", askForLeaveVO.getReason());
    variables.put("approveType", askForLeaveVO.getApproveType());
    variables.put("approveUser", askForLeaveVO.getApproveUser());
    variables.put("approveRole", askForLeaveVO.getApproveRole());
    try {
        runtimeService.startProcessInstanceByKey("holidayRequest", askForLeaveVO.getName(), variables);
        return RespBean.ok("已提交请假申请");
    } catch (Exception e) {
        e.printStackTrace();
    }
    return RespBean.error("提交申请失败");
}

大家注意，这里提交请假的用户的用户名，不再是前端传来的，而是我们从当前登录用户中提取出来的。

当我们在这里启动流程之后，会自动执行到第 5 小节所说的那个 UserTask 中，并在监听器中为 UserTask 设置处理的用户或者角色。

7. 历史请假列表

这个在我们上篇文章的案例中，是用户手动输入要查询的用户名，然后去查询的，现在有了登录系统之后，用户登录成功之后，系统就知道当前用户是谁了，直接根据当前登录用户名去查询历史流程信息就可以了，如下：

public RespBean searchResult() {
    String name = SecurityContextHolder.getContext().getAuthentication().getName();
    List<HistoryInfo> infos = new ArrayList<>();
    List<HistoricProcessInstance> historicProcessInstances = historyService.createHistoricProcessInstanceQuery().processInstanceBusinessKey(name)
            .orderByProcessInstanceStartTime().desc().list();
    for (HistoricProcessInstance historicProcessInstance : historicProcessInstances) {
        HistoryInfo historyInfo = new HistoryInfo();
        historyInfo.setStatus(3);
        Date startTime = historicProcessInstance.getStartTime();
        Date endTime = historicProcessInstance.getEndTime();
        List<HistoricVariableInstance> historicVariableInstances = historyService.createHistoricVariableInstanceQuery()
                .processInstanceId(historicProcessInstance.getId())
                .list();
        for (HistoricVariableInstance historicVariableInstance : historicVariableInstances) {
            String variableName = historicVariableInstance.getVariableName();
            Object value = historicVariableInstance.getValue();
            if ("reason".equals(variableName)) {
                historyInfo.setReason((String) value);
            } else if ("days".equals(variableName)) {
                historyInfo.setDays(Integer.parseInt(value.toString()));
            } else if ("approved".equals(variableName)) {
                Boolean v = (Boolean) value;
                if (v) {
                    historyInfo.setStatus(1);
                }else{
                    historyInfo.setStatus(2);
                }
            } else if ("name".equals(variableName)) {
                historyInfo.setName((String) value);
            } else if ("approveUser".equals(variableName)) {
                historyInfo.setApproveUser((String) value);
            }
        }
        historyInfo.setStartTime(startTime);
        historyInfo.setEndTime(endTime);
        infos.add(historyInfo);
    }
    return RespBean.ok("ok", infos);
}

这里代码量虽然有点多，但是其实很好理解，就是我们先获取到当前登录的用户名，以这个用户名作为 BusinessKey 去查询所有的流程，包括已经执行结束和未结束的流程，然后再更进一步查询这些流程的变量信息。

对于一个已经执行结束的流程而言，流程变量中包含有 approved（这是审批的时候传入的），approved 的值无外乎就是 true 或者 false，对于一个尚未审批的流程而言，也就是还没执行结束的流程而言，流程变量中不含有 approved，所以在上面这段代码中，我首先设置 historyInfo 的 status 值为 3 表示流程未审批，将来要是读到了 approved 的值，那就据实设置 status 为 1 表示流程审批通过，设置 status 为 2 表示流程审批未通过。

前端在 el-table 表格中显示的时候，也是根据 status 的值分别展示不同的内容。

8. 待审批列表

这个是查看当前登录用户需要审批的任务，在上篇文章的案例中，我们是用户手动输入一个用户名，然后查询这个用户需要审批的任务列表。

现在不用这么麻烦了，用户登录成功之后，就可以直接查询当前用户的待审批的任务列表了：

@GetMapping("/list")
public RespBean leaveList() {
    return askForLeaveService.leaveList();
}

来看下具体的查询方法：

/**
 * 待审批列表
 *
 * @return
 */
public RespBean leaveList() {
    String identity = SecurityContextHolder.getContext().getAuthentication().getName();
    //找到所有分配给你的任务
    List<Task> tasks = taskService.createTaskQuery().taskAssignee(identity).list();
    //找到所有分配给你所属角色的任务
    Collection<? extends GrantedAuthority> authorities = SecurityContextHolder.getContext().getAuthentication().getAuthorities();
    for (GrantedAuthority authority : authorities) {
        tasks.addAll(taskService.createTaskQuery().taskCandidateGroup(authority.getAuthority()).list());
    }
    List<Map<String, Object>> list = new ArrayList<>();
    for (int i = 0; i < tasks.size(); i++) {
        Task task = tasks.get(i);
        Map<String, Object> variables = taskService.getVariables(task.getId());
        variables.put("id", task.getId());
        list.add(variables);
    }
    return RespBean.ok("加载成功", list);
}

这个查询分两步：

1. 根据当前登录用户的名字查询这个用户需要处理的任务。
2. 根据当前登录用户的角色查询这个角色需要处理的任务。

最后将查询到的结果合并到一起，返回给前端就完事了。

好了，到此，我们的改造基本上就完成了。我主要是和大家说了实现的思路，具体的一些代码细节，大家可以在公众号江南一点雨后台回复 flowable03 下载。

9. 测试

来个简单的测试吧。

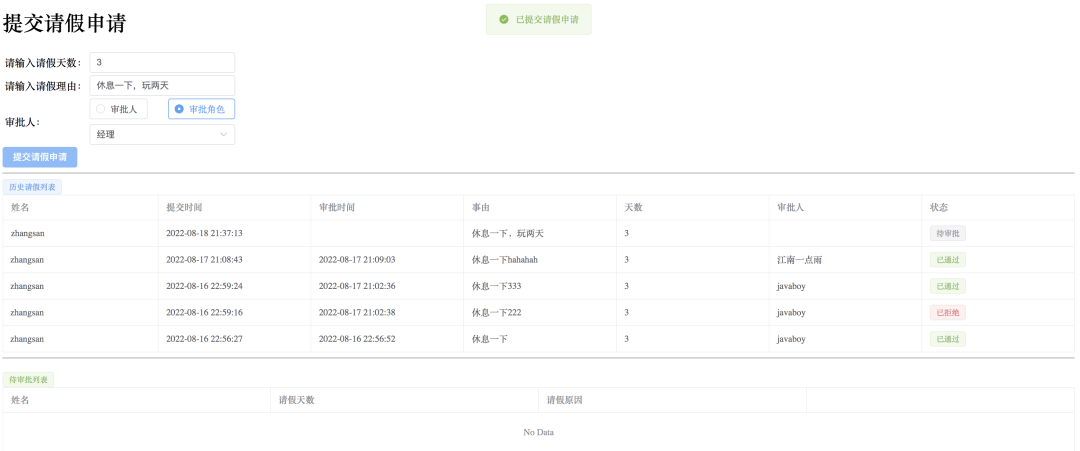

首先，zhangsan 登录，登录之后提交一个请假申请，要求经理审批：

可以看到，提交请假申请之后，下面的历史请假列表中就会展示出刚刚提交的请假申请，并且状态为待审批。

接下来注销登录，用 javaboy 或者江南一点雨登录，因为这两个用户都是经理，所以他俩中任意一个登录，都可以看到 zhangsan 刚刚提交的请假审批，以江南一点雨登录为例：

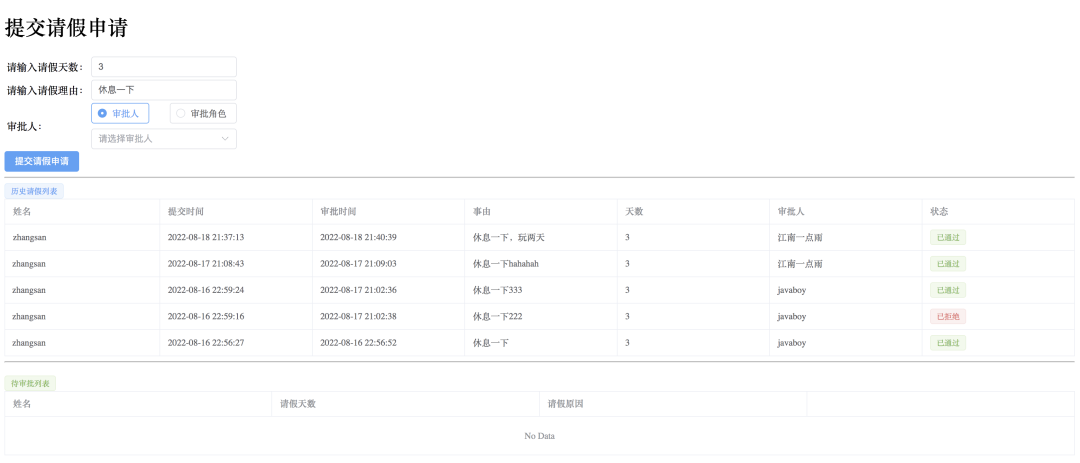

可以看到，最下面的列表中有 zhangsan 刚刚提交的请假申请，点击批准，然后再以 zhangsan 的身份重新登录，如下：

可以看到，请假已经审批通过啦～

好啦，本文就先和小伙伴们分享这么多，flowable 将来我也会录制一些视频放在 TienChin 项目中，感兴趣的小伙伴戳戳戳这里：TienChin 项目配套视频来啦。
