硬核！八张图搞懂 Flink 端到端精准一次处理语义 Exactly-once（深入原理，建议收藏）

Flink

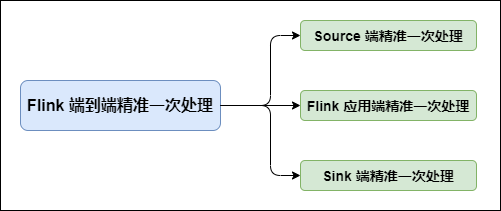

在 Flink 中需要端到端精准一次处理的位置有三个：

• Source 端：数据从上一阶段进入到 Flink 时，需要保证消息精准一次消费。

• Flink 内部端：这个我们已经了解，利用 Checkpoint 机制，把状态存盘，发生故障的时候可以恢复，保证内部的状态一致性。不了解的小伙伴可以看下我之前的文章：

  Flink可靠性的基石-checkpoint机制详细解析

• Sink 端：将处理完的数据发送到下一阶段时，需要保证数据能够准确无误发送到下一阶段。

  在 Flink 1.4 版本之前，精准一次处理只限于 Flink 应用内，也就是所有的 Operator 完全由 Flink 状态保存并管理的才能实现精确一次处理。但 Flink 处理完数据后大多需要将结果发送到外部系统，比如 Sink 到 Kafka 中，这个过程中 Flink 并不保证精准一次处理。

  在 Flink 1.4 版本正式引入了一个里程碑式的功能：两阶段提交 Sink，即 TwoPhaseCommitSinkFunction 函数。该 SinkFunction 提取并封装了两阶段提交协议中的公共逻辑，自此 Flink 搭配特定 Source 和 Sink（如  Kafka 0.11 版）实现精确一次处理语义(英文简称：EOS，即 Exactly-Once Semantics)。

端到端精准一次处理语义（EOS）

以下内容适用于 Flink 1.4 及之后版本

对于 Source 端：Source 端的精准一次处理比较简单，毕竟数据是落到 Flink 中，所以 Flink 只需要保存消费数据的偏移量即可， 如消费 Kafka 中的数据，Flink 将 Kafka Consumer 作为 Source，可以将偏移量保存下来，如果后续任务出现了故障，恢复的时候可以由连接器重置偏移量，重新消费数据，保证一致性。

对于 Sink 端：Sink 端是最复杂的，因为数据是落地到其他系统上的，数据一旦离开 Flink 之后，Flink 就监控不到这些数据了，所以精准一次处理语义必须也要应用于 Flink 写入数据的外部系统，故这些外部系统必须提供一种手段允许提交或回滚这些写入操作，同时还要保证与 Flink Checkpoint 能够协调使用（Kafka 0.11 版本已经实现精确一次处理语义）。

我们以 Flink 与 Kafka 组合为例，Flink 从 Kafka 中读数据，处理完的数据在写入 Kafka 中。

为什么以Kafka为例，第一个原因是目前大多数的 Flink 系统读写数据都是与 Kafka 系统进行的。第二个原因，也是最重要的原因 Kafka 0.11 版本正式发布了对于事务的支持，这是与Kafka交互的Flink应用要实现端到端精准一次语义的必要条件。

当然，Flink 支持这种精准一次处理语义并不只是限于与 Kafka 的结合，可以使用任何 Source/Sink，只要它们提供了必要的协调机制。

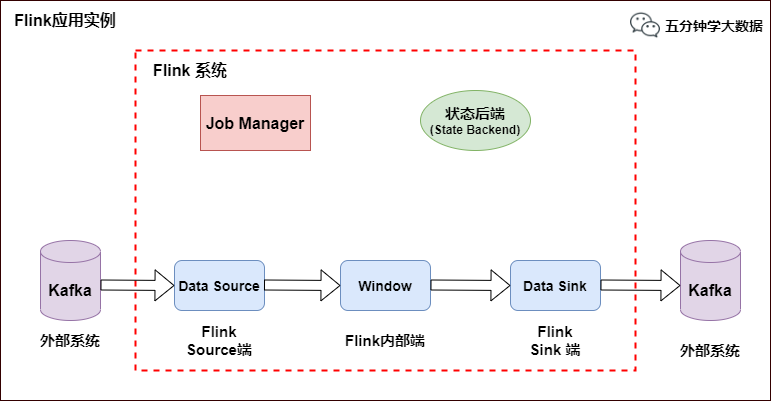

Flink 与 Kafka 组合

如上图所示，Flink 中包含以下组件：

1. 一个 Source，从 Kafka 中读取数据（即 KafkaConsumer）

2. 一个时间窗口化的聚会操作（Window）

3. 一个 Sink，将结果写入到 Kafka（即 KafkaProducer）

若要 Sink 支持精准一次处理语义(EOS)，它必须以事务的方式写数据到 Kafka，这样当提交事务时两次 Checkpoint 间的所有写入操作当作为一个事务被提交。这确保了出现故障或崩溃时这些写入操作能够被回滚。

当然了，在一个分布式且含有多个并发执行 Sink 的应用中，仅仅执行单次提交或回滚是不够的，因为所有组件都必须对这些提交或回滚达成共识，这样才能保证得到一个一致性的结果。Flink 使用两阶段提交协议以及预提交(Pre-commit)阶段来解决这个问题。

两阶段提交协议（2PC）

两阶段提交协议（Two-Phase Commit，2PC）是很常用的解决分布式事务问题的方式，它可以保证在分布式事务中，要么所有参与进程都提交事务，要么都取消，即实现 ACID 中的 A （原子性）。

在数据一致性的环境下，其代表的含义是：要么所有备份数据同时更改某个数值，要么都不改，以此来达到数据的强一致性。

两阶段提交协议中有两个重要角色，协调者（Coordinator）和参与者（Participant），其中协调者只有一个，起到分布式事务的协调管理作用，参与者有多个。

顾名思义，两阶段提交将提交过程划分为连续的两个阶段：表决阶段（Voting）和提交阶段（Commit）。

两阶段提交协议过程如下图所示：

第一阶段：表决阶段

1. 协调者向所有参与者发送一个 VOTE_REQUEST 消息。

2. 当参与者接收到 VOTE_REQUEST 消息，向协调者发送 VOTE_COMMIT 消息作为回应，告诉协调者自己已经做好准备提交准备，如果参与者没有准备好或遇到其他故障，就返回一个 VOTE_ABORT 消息，告诉协调者目前无法提交事务。

第二阶段：提交阶段

1. 协调者收集来自各个参与者的表决消息。如果所有参与者一致认为可以提交事务，那么协调者决定事务的最终提交，在此情形下协调者向所有参与者发送一个 GLOBAL_COMMIT 消息，通知参与者进行本地提交；如果所有参与者中有任意一个返回消息是 VOTE_ABORT，协调者就会取消事务，向所有参与者广播一条 GLOBAL_ABORT 消息通知所有的参与者取消事务。

2. 每个提交了表决信息的参与者等候协调者返回消息，如果参与者接收到一个 GLOBAL_COMMIT 消息，那么参与者提交本地事务，否则如果接收到 GLOBAL_ABORT 消息，则参与者取消本地事务。

两阶段提交协议在 Flink 中的应用

Flink 的两阶段提交思路：

我们从 Flink 程序启动到消费 Kafka 数据，最后到 Flink 将数据 Sink 到 Kafka 为止，来分析 Flink 的精准一次处理。

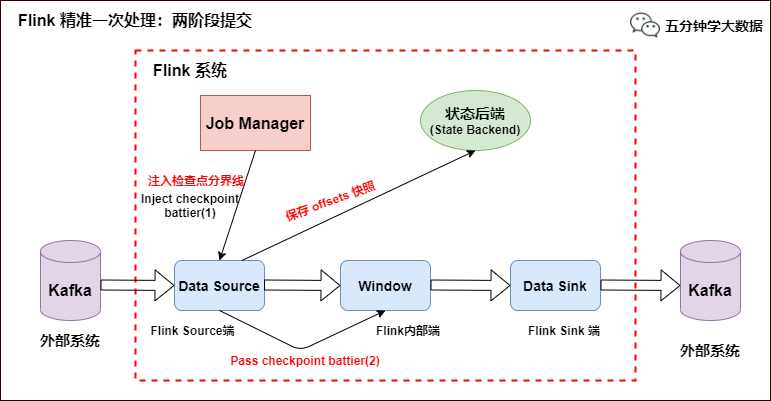

1. 当 Checkpoint 启动时，JobManager 会将检查点分界线（checkpoint battier）注入数据流，checkpoint barrier 会在算子间传递下去，如下如所示：

2. Source 端：Flink Kafka Source 负责保存 Kafka 消费 offset，当 Chckpoint 成功时 Flink 负责提交这些写入，否则就终止取消掉它们，当 Chckpoint 完成位移保存，它会将 checkpoint barrier（检查点分界线） 传给下一个 Operator，然后每个算子会对当前的状态做个快照，保存到状态后端（State Backend）。

   对于 Source 任务而言，就会把当前的 offset 作为状态保存起来。下次从 Checkpoint 恢复时，Source 任务可以重新提交偏移量，从上次保存的位置开始重新消费数据，如下图所示：

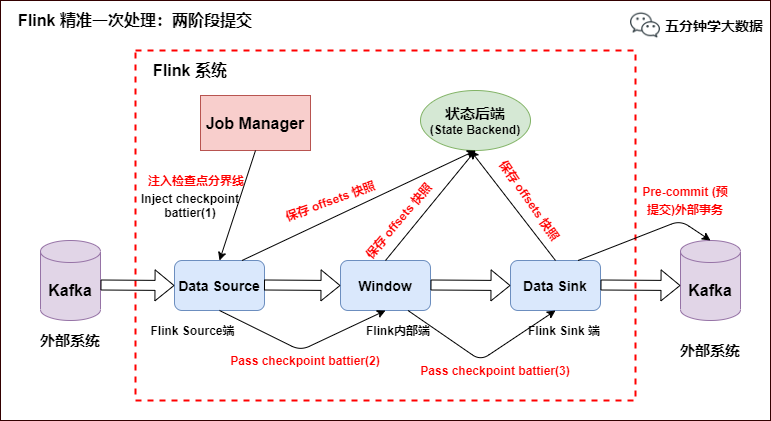

3. Slink 端：从 Source 端开始，每个内部的 transform 任务遇到 checkpoint barrier（检查点分界线）时，都会把状态存到 Checkpoint 里。数据处理完毕到 Sink 端时，Sink 任务首先把数据写入外部 Kafka，这些数据都属于预提交的事务（还不能被消费），此时的 Pre-commit 预提交阶段下 Data Sink 在保存状态到状态后端的同时还必须预提交它的外部事务，如下图所示：

4. 当所有算子任务的快照完成（所有创建的快照都被视为是 Checkpoint 的一部分），也就是这次的 Checkpoint 完成时，JobManager 会向所有任务发通知，确认这次 Checkpoint 完成，此时 Pre-commit 预提交阶段才算完成。才正式到两阶段提交协议的第二个阶段：commit 阶段。该阶段中 JobManager 会为应用中每个 Operator 发起 Checkpoint 已完成的回调逻辑。

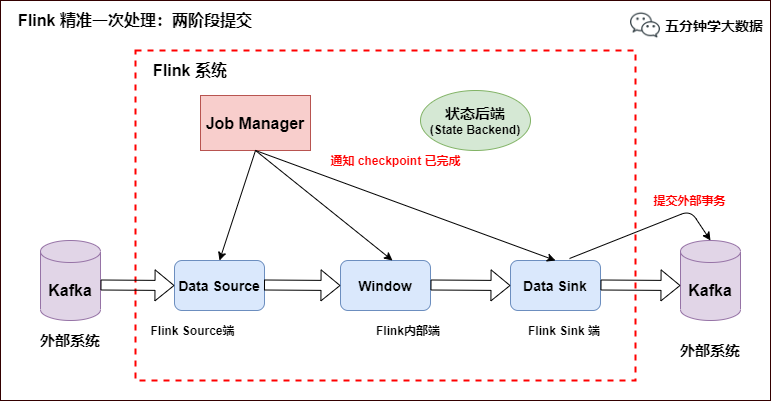

   本例中的 Data Source 和窗口操作无外部状态，因此在该阶段，这两个 Opeartor 无需执行任何逻辑，但是 Data Sink 是有外部状态的，此时我们必须提交外部事务，当 Sink 任务收到确认通知，就会正式提交之前的事务，Kafka 中未确认的数据就改为“已确认”，数据就真正可以被消费了，如下图所示：

注：Flink 由 JobManager 协调各个 TaskManager 进行 Checkpoint 存储，Checkpoint 保存在 StateBackend（状态后端） 中，默认 StateBackend 是内存级的，也可以改为文件级的进行持久化保存。

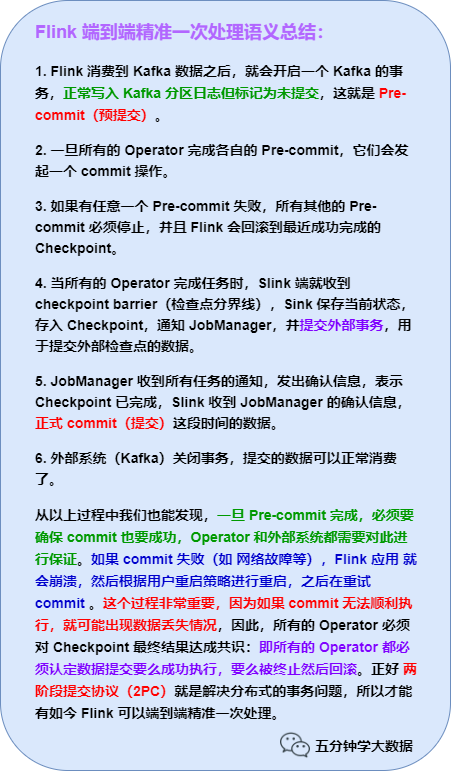

最后，一张图总结下 Flink 的 EOS：

上图建议保存，总结全面且简明扼要，再也不怂面试官！
