Apache Doris : 一个开源 MPP 数据库的架构与实践

原创赵纯 DataFunTalk

文章作者：赵纯百度资深研发工程师

编辑整理：王吉东

内容来源：Druid 6th Meetup

出品社区：DataFun

注：欢迎转载，转载请注明出处

分享提纲：

Doris 背景介绍
适用场景 & 案例介绍
Doris 整体架构
Doris 关键技术

▌Doris 背景介绍

介绍 Doris 的整体架构，以及 Doris 的一些特性。

一、Doris

Doris 是分布式、面向交互式查询的分布式数据库，主要部分是 SQL，内部用到 MPP 技术。

什么是 MPP?

MPP ( Massively Parallel Processing )，即大规模并行处理，在数据库非共享集群中，每个节点都有独立的磁盘存储系统和内存系统，业务数据根据数据库模型和应用特点划分到各个节点上，每台数据节点通过专用网络或者商业通用网络互相连接，彼此协同计算，作为整体提供数据库服务。非共享数据库集群有完全的可伸缩性、高可用、高性能、优秀的性价比、资源共享等优势。简单来说，MPP 是将任务并行的分散到多个服务器和节点上，在每个节点上计算完成后，将各自部分的结果汇总在一起得到最终的结果 ( 与 Hadoop 相似 )。

Doris 主要解决 PB 级别的数据量（如果高于 PB 级别，不推荐使用 Doris 解决，可以考虑用 Hive 等工具），解决结构化数据，查询时间一般在秒级或毫秒级。

Doris 由百度大数据部研发 ( 之前叫百度 Palo，2018年贡献到 Apache 社区后，更名为 Doris )，在百度内部，有超过200个产品线在使用，部署机器超过1000台，单一业务最大可达到上百 TB。

百度将 Doris 贡献给 Apache 社区之后，许多外部用户也成为了 Doris 的使用者，例如新浪微博，美团，小米等著名企业。

二、Doris 定位

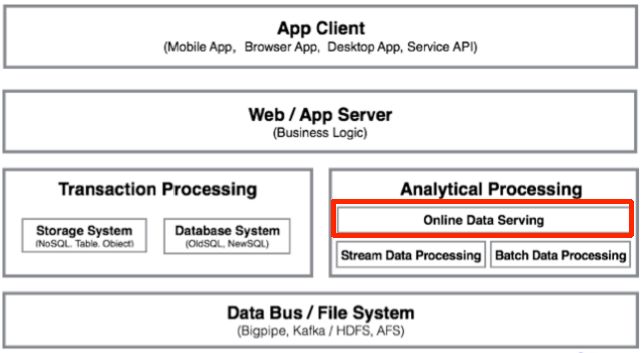

在数据分析处理框架中，Doris 主要做的是 Online 层面的数据服务，主要处理的是数据分析方面的服务。

Doris 的目标是：实现低成本（主要针对商业产品），可线性扩展，支持云化部署，高可用，高查询性能，高加载性能。

简要介绍两个百度内部业务中 Doris 的应用案例：

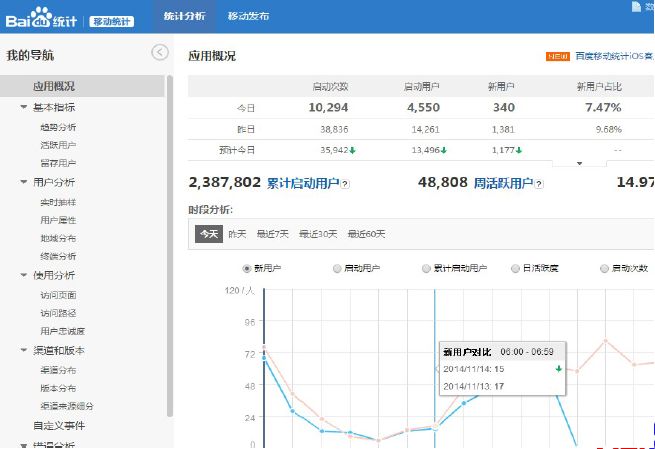

A. 百度统计在线报表

B. 百度另一内部业务的多维分析

可以手动拖拽维度、指标等，进行查询。

▌适用场景 & 案例介绍

一、适用场景

1、对数据分析、统计

数据分析大体上可以分为两大类场景：一种偏向于报表类的，另一种偏向于多维分析的。

2、报表

报表类数据分析，数据分析以及查询的模式相对比较固定，而且后台 SQL 的模式往往都是确定的。针对此类应用场景，选择使用 MySQL 存结果数据，用户可从界面选择执行批处理以及发送邮件。在 Doris 平台中，报表类查询时延一般在秒级以下。

3、多维分析

这里提到的多维分析，同样要求数据是结构化的，适用于查询相对灵活的场景，例如数据分析条件以及聚合维度等方面不是很确定，一般将此类数据分析定义为多维分析。相对于报表类分析，多维分析的查询时延会稍慢，大约在会在 10s 的级别。

二、具体案例

案例分析 1：百度统计

百度统计，为网站站长提供流量分析，网站分析，受众分析等多种分析服务。服务网站数量超过 450W，每天查询量达到 1500W，QPS ( Queries Per Second，每秒查询率 ) 峰值超过1400，每日新增数据量超过 2TB；数据导入频次为5分钟，平均查询时延 30ms。

案例分析 2：百度云系统

1、百度云交易系统

百度云交易系统，主要提供订单、账单、扣费、交易流水等 TB 级别量数据的存储和实时查询服务，数据量约 12TB，每5分钟导入。

2、百度云数据中心

百度云数据中心，主要提供百度云经营分析，产品分析，用户分析等多种分析服务；提供多维度（100+）分析，具备高性能 ( 秒级 ) BI 能力；百度云数据中心的日处理数据量约 1T ( 略少于百度统计，因此查询效率略高于百度统计 )，分钟级导入。以下是百度云数据中心页面的一个截图：

▌Doris 整体架构

一、Doris 整体架构

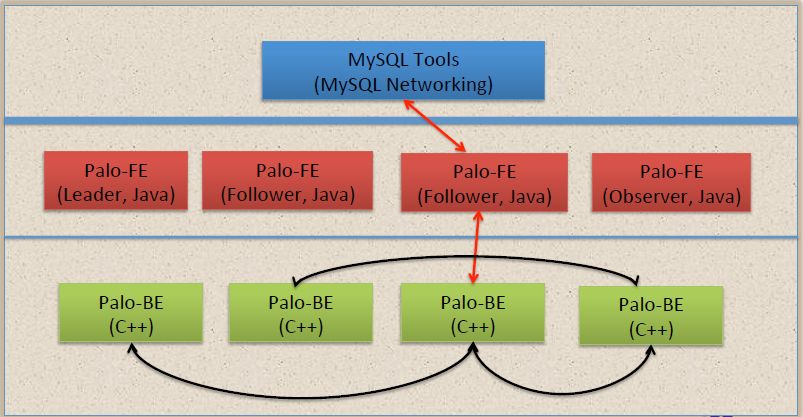

Doris 的整体架构和 TiDB 类似，借助 MySQL 协议，用户使用任意 MySQL 的 ODBC/JDBC以及MySQL 的客户端，都可以直接访问 Doris。Doris 中的模块包括 FE 和 BE 两类：FE 主要负责元数据的管理、存储，以及查询的解析等；一个用户请求经过 FE 解析、规划后，具体的执行计划会发送给 BE，BE 则会完成查询的具体执行。BE 节点主要负责数据的存储、以及查询计划的执行。目前平台的 FE 部分主要使用 Java，BE 部分主要使用 C++。

二、Doris 数据分布

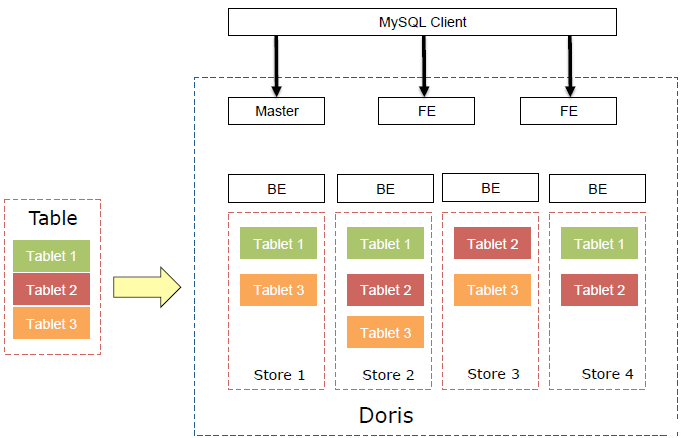

如果从表的角度来看数据结构，用户的一张 Table 会拆成多个 Tablet，Tablet 会存成多副本，存储在不同的 BE 中，从而保证数据的高可用和高可靠。

三、Doris 的使用方式

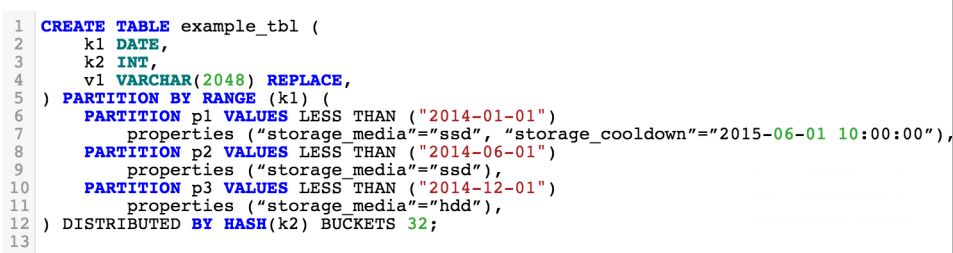

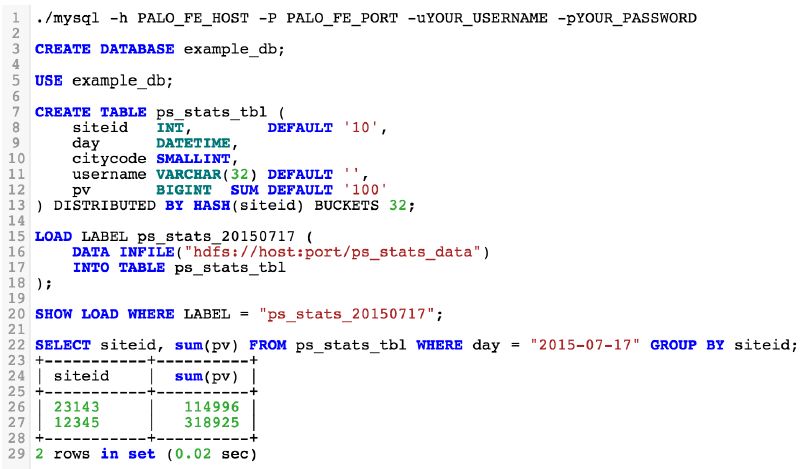

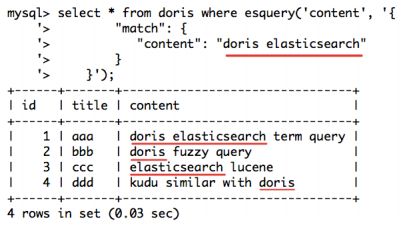

Doris 的使用方式和 MySQL 类似，创建 database，创建 table，导入数据、执行查询等。具体详见下图：

▌Doris 关键技术

一、数据可靠性

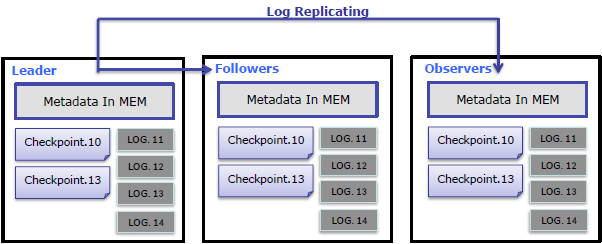

1、元数据使用 Memory+Checkpoint+Journal ( 分别是什么？)，使用 BTBJE ( 类似于 Raft ) 协议实现高可用性和高可靠性。

2、Doris 内部自行管理数据的多副本和自动修复。保证数据的高可用、高可靠。在服务器宕机的情况下，服务依然可用，数据也不会丢失。

二、易运维

无外部依赖：

Doris 部署无外部依赖，只需要部署 BE 和 IBE 即可搭建起一个集群。
支持 Online Schema Change
支持在线更改表模式 ( 加减列，创建 Rollup )，不会影响当前服务，不会阻塞读、写等操作；这种执行是异步的 ( 用户不需要一直盯在那里 )

数据库同步操作和异步操作：

同步，是所有的操作都做完，才返回给用户结果；即写完数据库之后，再响应用户，用户体验不好；

异步，不用等所有操作等做完，就相应用户请求；即先相应用户请求，然后慢慢去写数据库，用户体验较好。缓存机制（也就是消息队列），就是异步操作的一个典型应用。

1、副本自动均衡

传统数据库的扩（缩）容比较麻烦，有时甚至需要重做数据；而 Doris 数据库只需要一条 SQL ( 无须额外操作 ) 即可实现扩（缩）容。

2、内置监控

使用 Prometheus、Grafana 将监控项指标列出。

下图为 Doris 默认配置面板：

三、MySQL 兼容性

MySQL 的兼容性从两方面体现：

1、兼容 MySQL 的网络协议 ( MySQL Network Protocol )

2、兼容 MySQL 语法，使用 MySQL 语法可对 Doris 数据库进行查询

关于 MySQL 语法的兼容性，前文已经描述过，这里不再赘述；

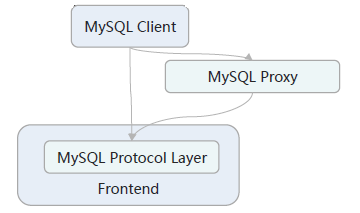

关于 MySQL 的网络协议的兼容性，举个简单的例子：MySQL 的调度服务器 Proxy，可以直接用作 Doris 的 Proxy。

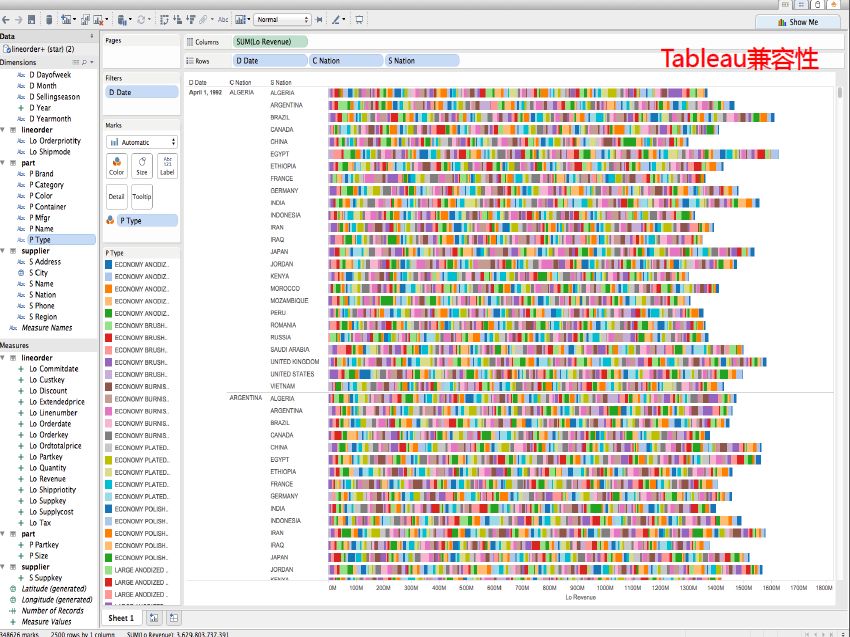

Doris 的前端展示，可以使用 MySQL 专属展示器 Tableu。下图就是使用 Tableu 将 Doris 数据可视化的一个范例。

Doris 与 R 语言可以实现无缝对接，用 R 语言可直接操作 Doris 数据库，进行数据分析、数据挖掘等工作。

四、支持 MPP

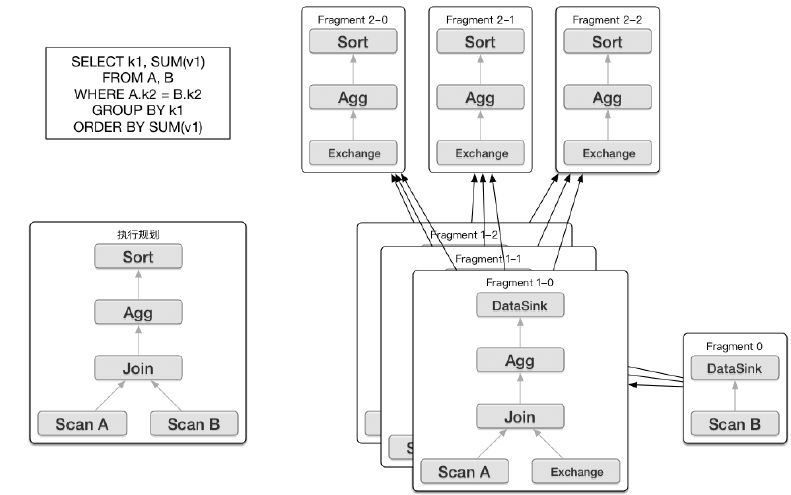

MPP 即 Massively Parallel Processing，大规模并行处理，即海量数据并发查询。以下图为例：

执行

SELECT k1,SUM(v1) FROM A,B WHERE A.k2=B.k2 GROUP BY k1 ORDER BY SUM(v1)

语句，该语句包含了合并、聚合计算、排序等多种操作；在执行计划的时候，MPP 将其拆分成多份，分布到每台机器执行，最后再将结果汇总。假如有10台机器，在大数据量下，这种查询执行方式可以使得查询性能达到10倍的提升。

▌Doris 数据模型

一、Doris 数据模型特点

1、键值对存储形式：

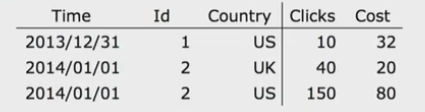

类似于字典搜索查询的键值对格式，Doris 中所有数据分成两列：Key 列和 Value 列。如下图所示，Time、Id、Country 列共同组成 Key 列，Clicks、Cost 列为 Value 列。Key 列有序可进行快速查找，Value 列可以按照具体聚合类型内部完成数据聚合。

2、Key 列全局有序排列，查询时方便快速定位查找。

Doris 数据模型的一个显著特点是 Key 列全局唯一，因此存在相同 Key 值的不同 Value，则后面的数据与前面的数据自动做 ( SUM，MIN，MAX，REPLACE ) 等聚合处理。例如，下图中绿色方框中的两行，相同的 Key 值对应不同的 Value；因此，新的 Value 到达后，与前数据作 SUM 处理，得到最新的数据，不仅提升效率，还可提高数据处理的准确性。
