gpu.js 在医学检查影像显示-web 版的运用

杨广: 微医前端技术部前端工程师。有志成为一名全栈开发工程师甚至架构师，路漫漫，吾求索。生活中通过健身释放压力，思考问题。

前言

医学检查影像显示里边，调窗是一个基础的常用操作：通过滑动鼠标来改变窗宽窗位的大小，窗宽（宽度）、窗位（中心点）其实就是一个像素数值的区间，图像的所有像素点的像素值在这个区间的就显示，不在区间的就不显示。

在 web 版阅片器（图像显示工具）的开发工程中发现，在对 dr、dx 这种大图（图像普遍是 2000px 左右宽高的图像，每个像素大小是 16 位或者 32 位的）进行调窗时，浏览器直接卡死，图像显示变化有很大延迟。后来查阅资料，使用 gpujs 来实现调窗时图像的处理，结果：调窗时图像显示变化变得比较线性，性能估计提升 5/6 倍，能满足业务需求。当然，图像的一些高级处理，都是可以用 gpujs 来实现，调窗只是一个点。

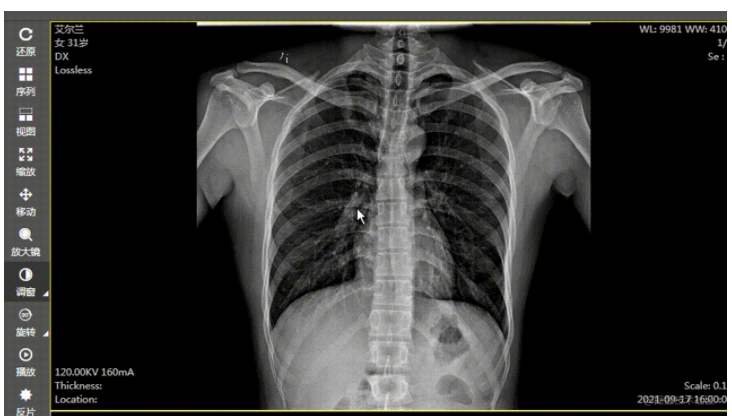

使用前效果：

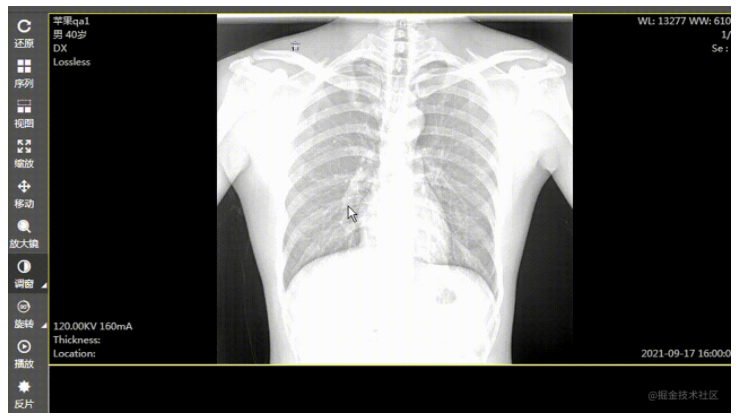

使用后效果：

什么是 GPU.js？

GPU.js 是用于 Web 和 Node.js 中的 GPGPU（GPU 上的通用计算）的 JavaScript 加速库。GPU.js 自动将简单的 JavaScript 函数转换为着色器语言并编译它们，以便它们在您的 GPU 上运行。使用 GPU 执行大规模并行 GPGPU 计算，当 GPU 不可用时，优雅的纯 JavaScript 回退。

GPU，全称 Graphics Processing Unit，即图像处理器，早期主要用于显示图像使用。因为图像处理主要偏简单的矩阵运算，逻辑判断等很少，因此 GPU 的设计跟 CPU 架构不一样，也因此做到一个 GPU 上可以有很多计算单元，可以进行大量并行计算。网上找到一个视频，应该是 Nvidia 某年的产品发布会，形象地演示了 CPU 跟 GPU 的区别。http://v.youku.com/vshow/idXNDcyNTc1MjQ4==.html 。知乎上也有对 CPU 和 GPU 的对比 https://www.zhihu.com/question/19903344

例如用 GPU.js 编写的矩阵乘法（对大小为 512 x 512 的 2 个矩阵执行矩阵乘法）。把计算 512 x 512 矩阵（2D 数组）的单个元素的 javascript 函数转换而来的 GPU 加速内核。内核函数在 GPU 上串联运行，通常会导致非常快速的计算！你可以在这里运行一个基准测试。通常，它的运行速度会快 1-15 倍，具体取决于您的硬件。

由于架构设计不一样，GPU 很适合做简单的并发计算，应用于图像处理、深度学习等领域能大大加快速度。当然直接用 gpu 去开发程序很难编写，一般都是由特殊编译器将代码编译成可以在 gpu 上执行的代码。本文提到的 gpu.js 就是在前端将 js 的一个子集编译成能在 webgl 上执行的一个编译器。更多使用场景 demo 请参照官网 https://gpu.rocks/#/examples。

在使用上遇到的坑

1. 使用 npm 引入 gpu.js 包，发现项目运行不起来，可能和机器有关系，后来改成直接用 browser 方式引入 js 文件

2. 我们是使用 canvas 方式来直接输出像素数据的，对不同大小的图像要使用不同大小的 canvas，使用同一个 canvas 会有些像素清不掉，试用了其他方法清除：没有起到效果

3. canvas 方式像素数据的原点位置，原点是在左下角

4. 创建内核，内核里边的函数或者自定义函数，在打包过程中被压缩、简化处理后会出现问题：被转换后的某些运算符 gpu.js 不支持。所以 js 的压缩转化规则要做具体的设置

5. 因为每个设备的 gpu 特性不一样，使用 gpujs 库可能有未知异常，总之加上 try { } catch () { 普通处理 cpu } 能解决大多数问题。

   # 在 index.html 中引入 gpu.js
   <script type="text/javascript" src="./static/gpu-browser.min.js"></script>
   # 开始使用
   var  gpu = new GPU();
   gpu.addFunction(function1) # 添加自定义函数
   gpu.addFunction(function12) # 添加自定义函数
   # 创建 Kernel
   var kernel =  gpu.createKernel(function(参数 1，参数 2,...) {
       # 调窗实现算法
       #
       #
       #
   },
   {
     graphical: true,
     output: outputsize
   })
   # 执行 Kernel
   kernel(入参数 1，入参数 2,...);
   var canvasRender = kernel.canvas;
   # 直接显示 canvasRender， ....


官方使用场景 demo

地址：https://gpu.rocks/#/examples

An example with the shiny new v2 of GPU.js, "Cosmic Jellyfish"

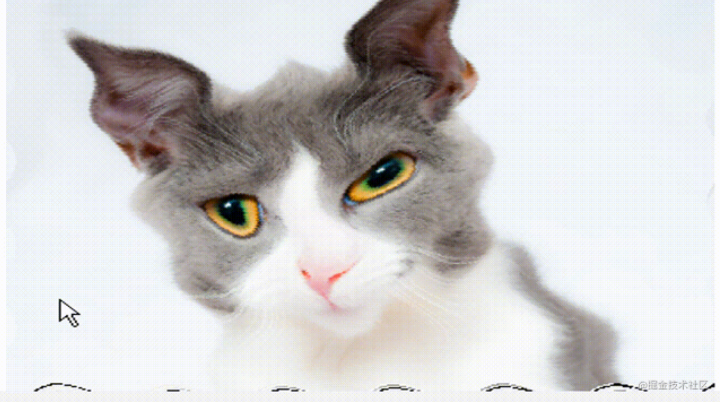

A simple example to load an image into GPU.js.

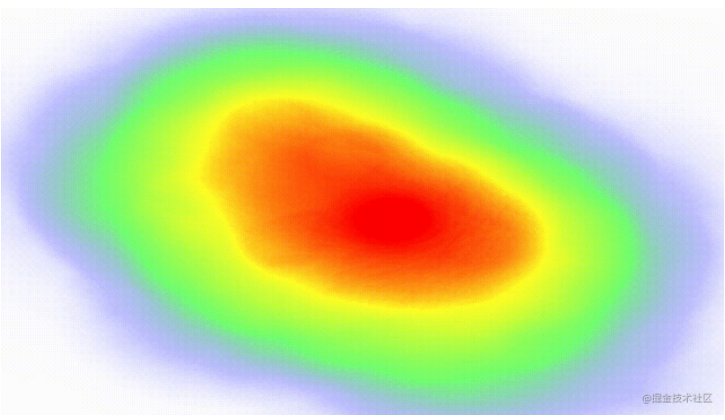

GPU Accelerated Heatmap using GPU.js

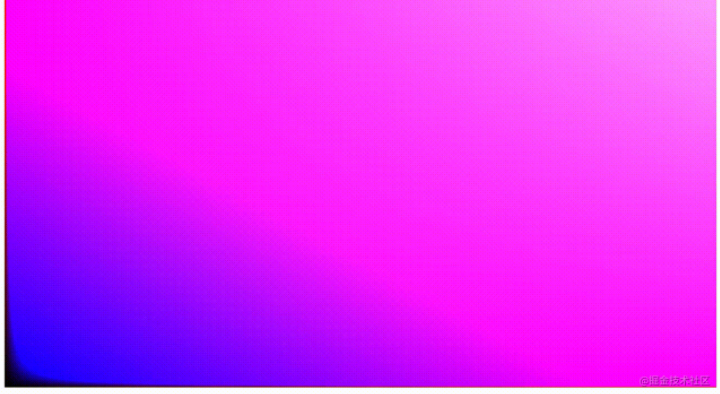

A simple example wherein colors slowly fade in and fade out.

Browser

<script src="dist/gpu-browser.min.js"></script>
<script>
    // GPU is a constructor and namespace for browser
    const gpu = new GPU();
    const multiplyMatrix = gpu.createKernel(function(a, b) {
        let sum = 0;
        for (let i = 0; i < 512; i++) {
            sum += a[this.thread.y][i] * b[i][this.thread.x];
        }
        return sum;
    }).setOutput([512, 512]);
    const c = multiplyMatrix(a, b);
</script>

Node

const { GPU } = require('gpu.js');
const gpu = new GPU();
const multiplyMatrix = gpu.createKernel(function(a, b) {
    let sum = 0;
    for (let i = 0; i < 512; i++) {
        sum += a[this.thread.y][i] * b[i][this.thread.x];
    }
    return sum;
}).setOutput([512, 512]);

const c = multiplyMatrix(a, b);

示例

在本例中，两个 512x512 矩阵（二维数组）相乘。计算是在 GPU 上并行完成的。

1.生成矩阵

 const generateMatrices = () => {
    const matrices = [[], []]
    for (let y = 0; y < 512; y++){
      matrices[0].push([])
      matrices[1].push([])
      for (let x = 0; x < 512; x++){
        matrices[0][y].push(Math.random())
        matrices[1][y].push(Math.random())
      }
    }
    return matrices
  }

2.创建“内核”

 const gpu = new GPU();
  const multiplyMatrix = gpu.createKernel(function(a, b) {
    let sum = 0;
    for (let i = 0; i < 512; i++) {
      sum += a[this.thread.y][i] * b[i][this.thread.x];
    }
    return sum;
  }).setOutput([512, 512])

3.以矩阵为参数调用内核

const matrices = generateMatrices()
const out = multiplyMatrix(matrices[0], matrices[1])

4.输出矩阵

  console.log(out[y][x]) // Logs the element at the xth row and the yth column of the matrix
  console.log(out[10][12]) // Logs the element at the 10th row and the 12th column of the output matri

小结

gpu.js 是在前端将 js 的一个子集编译成能在 webgl 上执行的一个编译器，简单、实用，能快速出结果，在对性能要求高、又耗时的运算可以考虑使用 gpu.js 来实现。

参考资料

• 官网 https://gpu.rocks/#/

• github https://github.com/gpujs/gpu.js

• 更多例子 https://gpu.rocks/#/examples
