学习开源代码最快的方式是先阅读它的文档，再查看它的头文件，最后研读代码实现并进行编译调试。Android早期引入OpenMAX IL作为使用音视频编解码器的标准接口，了解Android Media框架的底层运行原理要从OMX IL开始。在这一节，我们将阅读整理OpenMAX IL Spec中的介绍和架构部分，以便对整个框架有一个初步的概念。

阅读材料 openmax_il_spec_1_0.pdf 可在khronos官网下载，也可在公众号后台回复ILSpec获取下载链接。

01  OMX IL简介

OpenMAX Integration Layer（OMX IL，集成层）是由Khronos Group开发的一套低层级标准接口，旨在为编解码器提供一定程度的抽象，使得嵌入式或移动设备能够统一调用音频、视频和图像编解码器，从而实现编解码器实现代码和调用代码的跨平台性。

OMX IL API由两大主要部分组成，分别是Core API和Component API。

• OMX IL Component

• OMX IL Core

将OMX IL API封装并向上层提供高层级接口的部分被称为IL Client（客户端），IL Client使用OMX Core来加载组件，卸载组件，调用组件的方法。

• 为什么Android要引入OMX IL？

02  OMX组件状态

OMX IL为组件定义了一些状态，组件使用过程中会经历一系列的状态转换。OMX IL定义的状态有Unloaded、Loaded、Idle、Executing、Paused、WaitForResources、Invalid，但Android中实际用到的只有Loaded、Idle、Executing、Invalid，后续的文章中我们只重点了解Android使用的状态。

• Loaded：组件创建后就会进入Loaded状态，表示组件已经加载完成；
• Idle：组件获取到运行所需要的资源，但是还没开始处理数据，这时候处在Idle（空闲）状态；
• Executing：组件正在运行、处理数据，这时候处在Executing状态；
• Invalid：组件运行或配置过程中出现错误进入到Invalid状态；

03  OMX组件架构

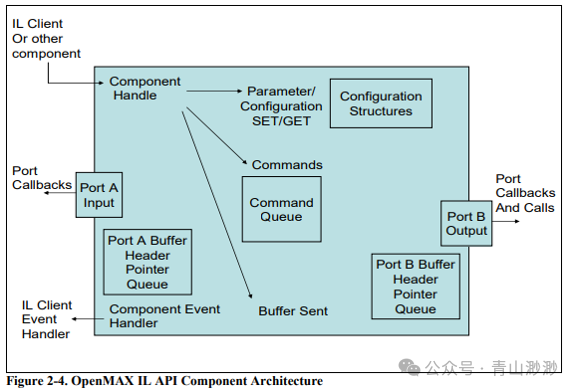

spec中有一个OMX IL组件的架构图，看懂它大致就能了解一个OMX组件应该如何实现了，这里对架构图做简单描述：

• OMX IL Client或其他组件需要使用组件句柄操作组件，组件操作可以划分为三类：

• 参数、配置的设定与获取：这些操作是 同步执行 的，调用完即返回结果；
• 命令的发送：OMX组件需要维护一个Command Queue，OMX IL API使用 异步编程 的思想，应用层可能会连续下发多个命令，因此使用队列处理命令事务；
• input、output buffer的发送：input buffer填充完成后送给编解码器使用，output buffer使用完成后送给编解码器重新填充；

• 在Android中组件会有两个端口input、output port，每个port维护有一个队列，队列中存储的是Buffer Header的指针，Buffer Header是一个结构体，指向真正的数据缓冲区。

• OMX组件的数据输出通过Callback完成，总共有三个callback：

• input port callback：将用完的input buffer送回给IL Client；
• output port callback：将填充好的output buffer送回给IL Client；
• event callback：将OMX组件生成的事件发送给IL Client；

04 OMX组件数据通讯

这一节对port有更多的描述，port存储有组件定义的要用的buffer的最小数量，buffer可能是由OMX组件自己分配 ，也有可能是使用预先分配 的。port中的每一个buffer都会关联到一个Buffer Header，Buffer Header除了指向缓冲区外还存储有与缓冲区关联的metadata（元数据）。

05  Tunnel Mode Buffer分配与共享

这里简单了解下Tunnel Mode（隧道模式），Tunnel Mode指的是将两个组件的端口直接连接，减少中间层的使用，从而减少数据的中间传递过程，提高运行效率。

举个例子我们有一个OMX解码组件，普通的输出流程是解码器将解码后的数据写到output buffer中，应用层拿到output buffer之后做Avsync，最后送给surface渲染，这里有将数据传到上层，上层做Avsync、执行渲染三个动作。

在OMX IL中每个数据处理模块都可以看作为组件，因此surface作为数据消耗者可以看作为一个sink组件。将解码组件的输出端口与sink组件的输入端口相连接，就形成了一个隧道，解码器的输出可以直接送到渲染模块，再通过硬件同步，减少了应用层接收数据和Avsync两个动作，减少了CPU消耗，提高了运行效率。

Tunnel Mode中的缓冲区分配与共享指的是隧道两端的输出端口和输入端口共用相同的缓冲区，这样做可以避免数据拷贝。buffer需要由其中一个组件分配并提供给另一个组件使用，提供buffer的组件/模块被称为supplier，提供buffer的端口被称为supplier port，接受缓冲区的端口被称为non-supplier port。

spec中用大量的篇幅描述Tunnel Mode的使用，可见是比较推荐使用这种方式，具体Tunnel Mode如何实现我们在后续文章再做了解。

06事件与回调

组件可以向IL Client发送六种类型的事件，Android中常用的有以下三种：
