胡宏：做管网整合运维专家 中仪股份的城市级智慧水务解决方案

4月1日，武汉中仪物联技术股份有限公司华北分公司总经理胡宏作了题为“城市排水管道检测修复与智慧水务实践”的主题发言，详细介绍了近年来中仪股份在排水管道检测修复及在智慧水务方面的实践经验。

来源：中国水网          整理：陈伟浩

4月1日，武汉中仪物联技术股份有限公司华北分公司(以下简称“中仪股份”)总经理胡宏作了题为“城市排水管道检测修复与智慧水务实践”的主题发言，详细介绍了近年来中仪股份在排水管道检测修复及在智慧水务方面的实践经验。

胡宏

胡宏认为，“污染在水里，根源在岸上，核心在管网，关键在排口”，并提出了目前排水管道所存在的三个问题：

一、典型排水及衍生问题：自然水体反复黑臭；局部区域降水就淹;管道液位居高不下；进水浓度常年不高；道路塌陷时有发生；居民投诉整改无效。

二、固有意识问题：早期排水管道工程因属地下工程，不被相关部门所重视，投资经费不足；问题导向性思维，“头疼医头、脚痛医脚”，总想以工程点的思维解决系统体系的问题，明渠换水/粗暴禁、堵。

三、工程规范性问题：工程进度把控难，工期时间节点细化无依据，结项无期；标准规范遵守难，施工队伍多，标准规范宣贯难；质量管控不及时、施工后提交资料的滞后，质量管控滞后；审批流程进度慢，开会一张嘴，办事跑断腿，各种盖章；资料图件整理难，到结项审计补资料到崩溃；人机管理调度难，不现场抽查无从了解情况，人机调配难。

同时，胡宏表示，随着社会的发展，排水管道问题已经引起了国家层面的重视。

2019年5月住房城乡建设部、生态环境部和发改委三部委联合发布《城镇污水处理提质增效三年行动方案(2019—2021年)》，明确提出，“要加快补齐城镇污水收集和处理设施短板，尽快实现污水管网全覆盖、全收集、全处理”。

技术路线

胡宏介绍，中仪股份的技术路线分为初步诊断、系统排查、工程整治和长效管理。论坛现场，胡宏分别用开发区水环境治理和运维巡检考评两个实际案例，详细讲解了中仪股份的排水管道检测养护修复技术及项目管理系统的城市级智慧水务解决方案。

水环境治理项目

管线排查

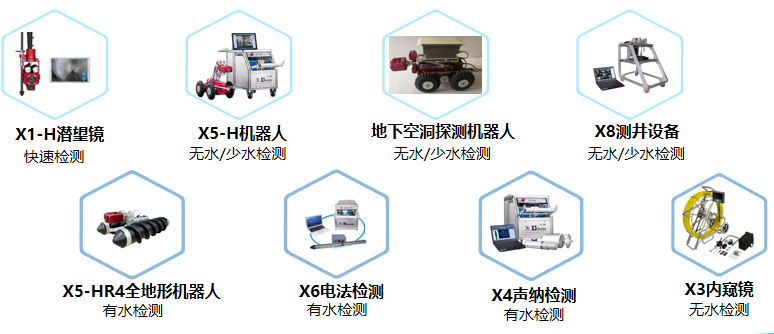

中仪股份经过多年的研究，关于排水管道的检测共研究出了视、声、光、电、波五个方面的仪器设备，研发出五种检测技术：1、检测技术——视(视频)；2、检测技术——声(超声波)；3、检测技术——光(激光)；4、检测技术——电(电法)；5、检测技术——波(电磁波)。(详情请点击：中仪股份郑洪标：城市排水管道检测修复与智慧水务实践)

通过相关技术，对排水管线进行基本属性情况普查、排水管线的健康情况(结构性缺陷)、排水管线通行情况(功能性缺陷)、混错接排口排查、易涝区分析与排查、建立受纳水体数据库等，然后通过采集管理App探查进度管理。

AI智能判读

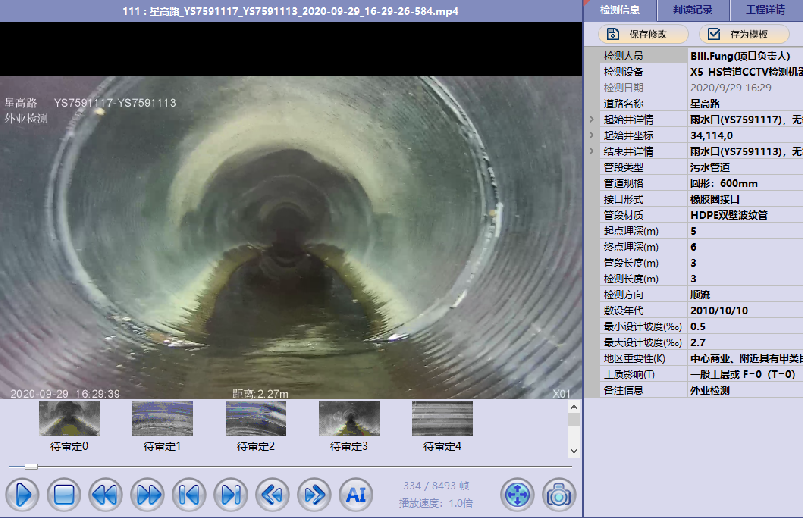

胡宏强调，通过中仪股份的技术实践，总结出一套合理可行的规范，《城镇排水管道检测养护修复实时远传数据规范(初稿)》与业界同仁分享。传统的管道检测内业报告判读工作，需对每段管道的视频进行播放、缺陷查找并判读，耗时耗力，引入AI智能判读后，能够直接从召回的数据中进行人工校核，省去看视频截取缺陷的流程，大大提升工作效率。

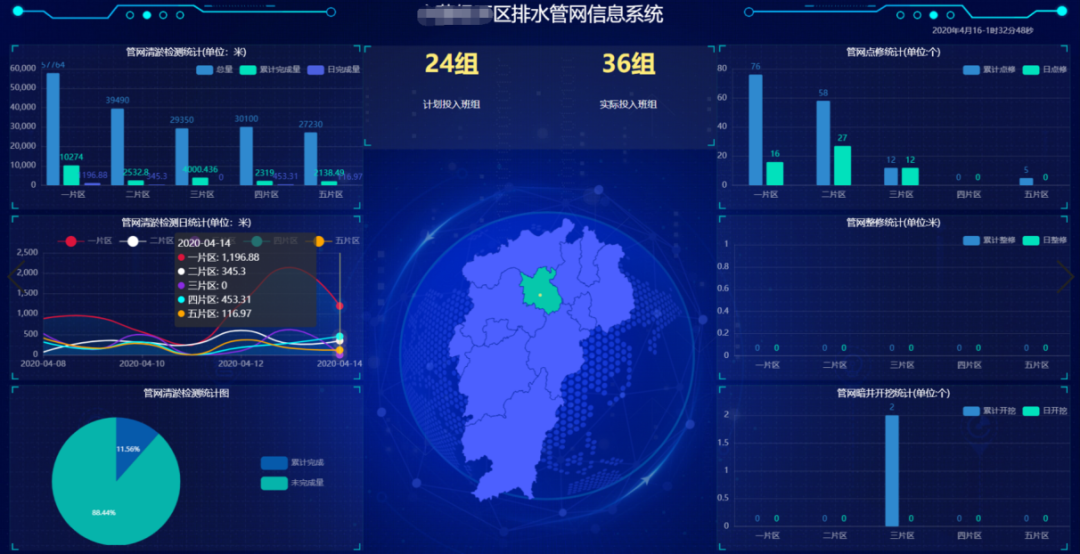

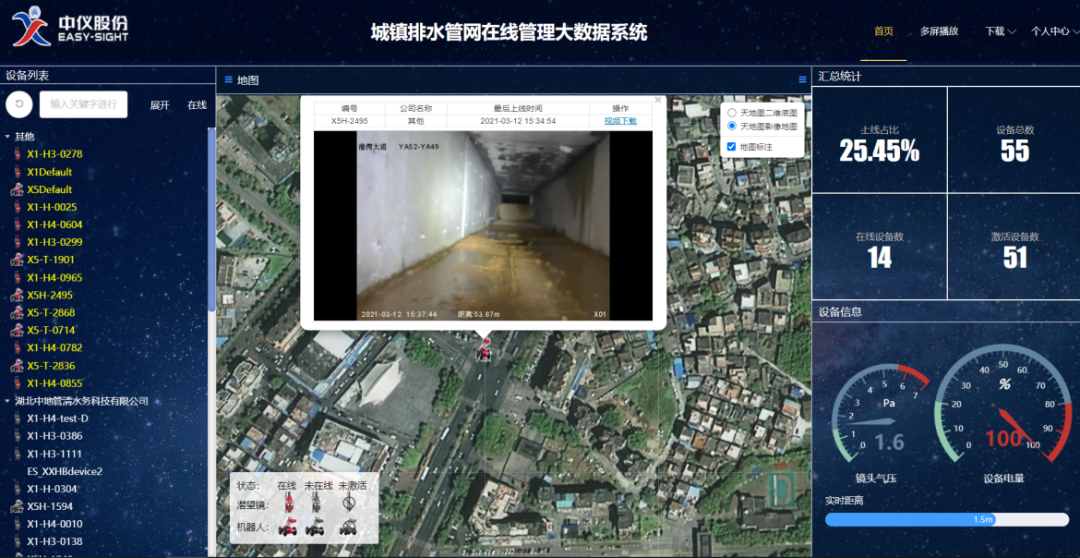

检测的过程中能够实时判读缺陷，评估管道状况，生成检测报告书，将该检测工程数据直接从PipeSight判读软件导出后，可打包导入管网GIS系统，生成缺陷专题图，导出缺陷CAD供设计单位参考。通过排水管网在线管理系统，能够实时查看巡查或整改过程中的管网内部情况和施工位置信息，为排水监理考评提供数据基础。

修复养护

排水管道检测主要是发现管道中以及管道周边存在的问题，而当发现有管道不通时，则需要对管道进行养护，以保证管道畅通。养护的主要技术有清洗、打磨、切割三种。

修复技术

中仪股份采用非开挖修复技术对管网缺陷进行修复，非开挖使用了点状原位固化、紫外光固化、检查井离心浇筑等。

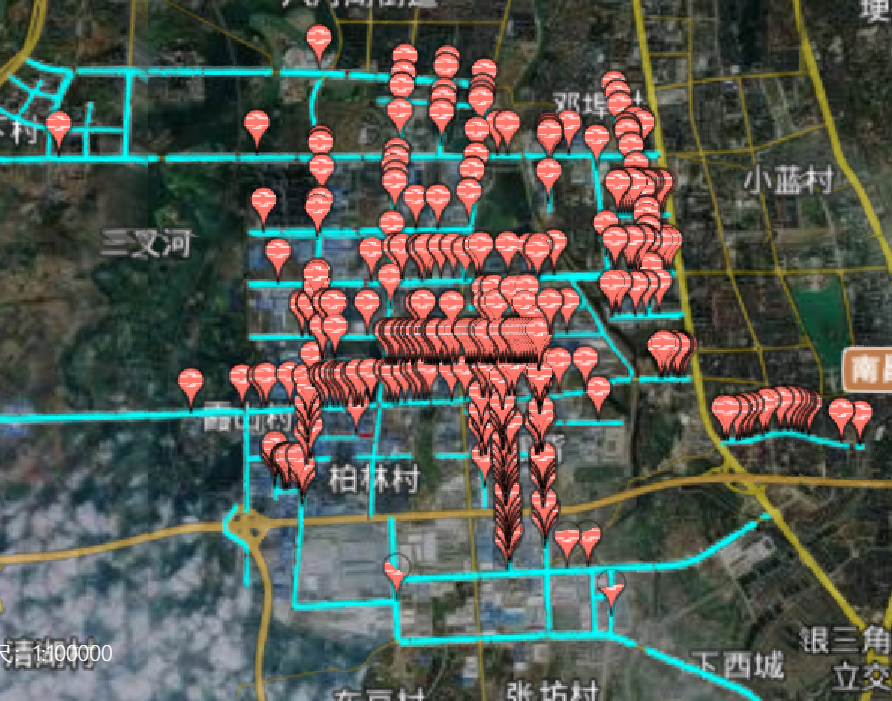

排水管网错接混接点分布图

开发区排水管网共排查526处混接点。其中，277处为雨水接入污水，249处为污水接入雨水。发现各类缺陷共计13872处，缺陷等级以1、2级为主，均超过5000处；缺陷类型以错口、腐蚀、破裂、接口材料脱落、树根为主。

实践成效

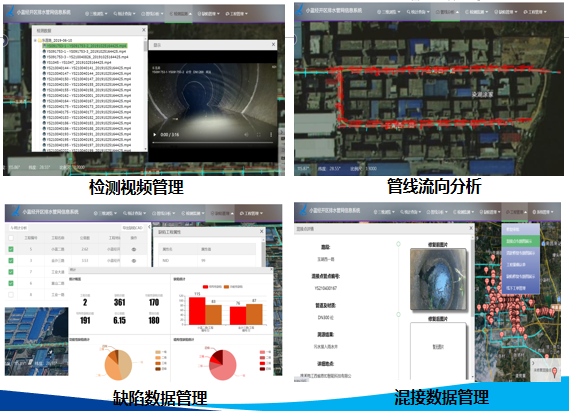

开发区基于管网普查的基础数据，建立排水管网GIS系统，初步实现管网信息化、账册化管理。GIS系统中已录入约365公里管网数据，污水管143.3公里，雨水管221.8公里。

进水浓度提升，工程效果初显

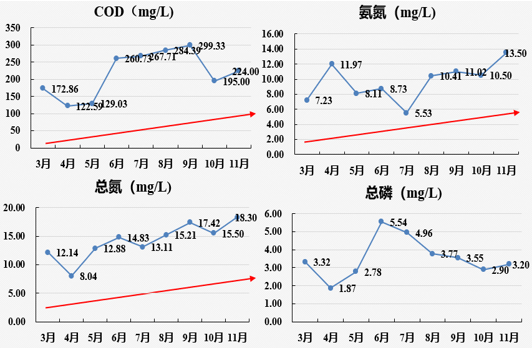

2020年3月开发区污水厂进水COD、氨氮、总氮浓度月平均值分别为172.86mg/L、7.23 mg/L、12.14 mg/L，至2020年11月，进水COD、氨氮、总氮浓度分别提升至224 mg/L、13.5 mg/L、18.3 mg/L。除总磷出现上下波动外，COD、氨氮、总氮的进水浓度均实现明显提升，工程效果初步显现。

运维考评

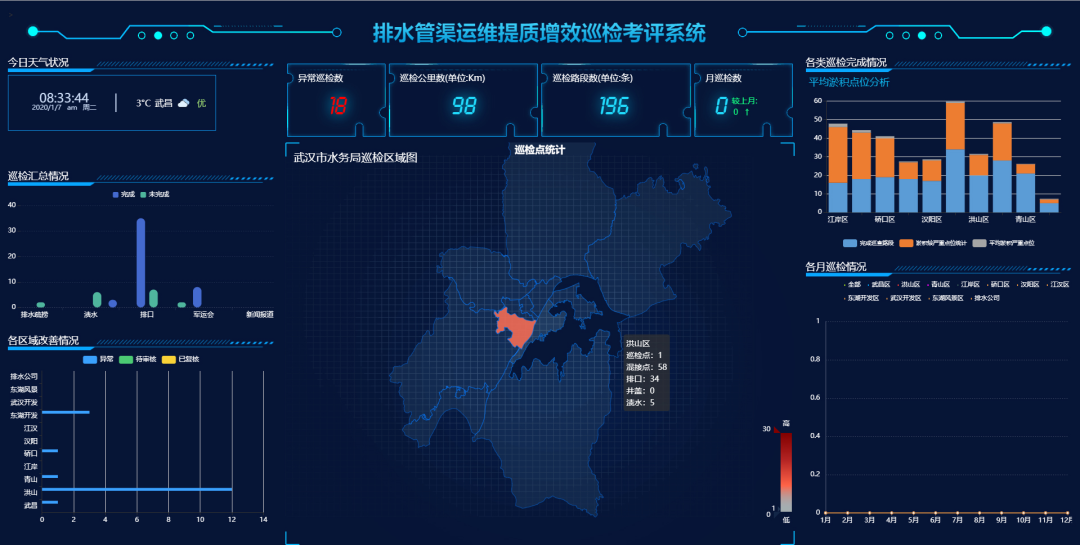

运维巡检考评项目

胡宏介绍，运维巡检考评项目，通过信息化、常态化的运维，保障管网的健康状况，留存运维过程数据，高效、便捷解决排水产生的相关问题。

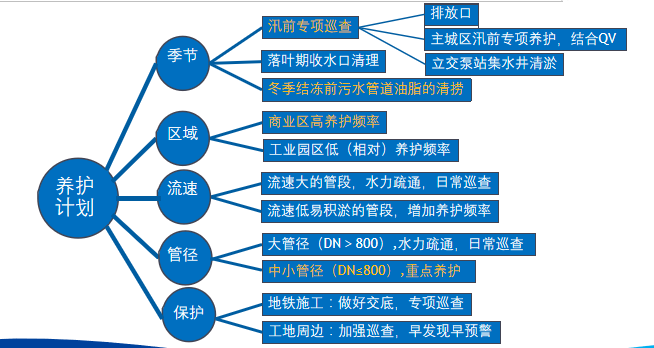

通过，养护计划制定，巡检人员全面掌握排水管网分布情况，实时监控巡检人员外勤轨迹，有效监管外业巡检业务，实现量化考核。

辅助决策

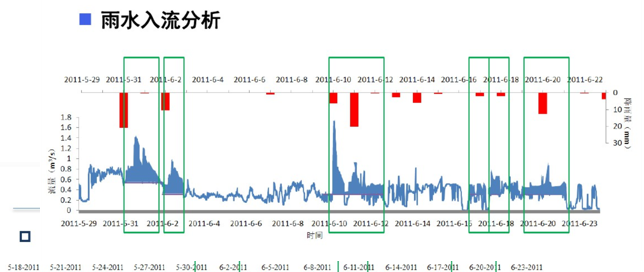

基于监测数据的排水规律分析识别

监测设备管理、监测点分布专题图、监测指标管理、监测数据管理。实现对管网的实施动态监测，如：常规的液位，流量，雨量监测，同时也包含水质监测等。

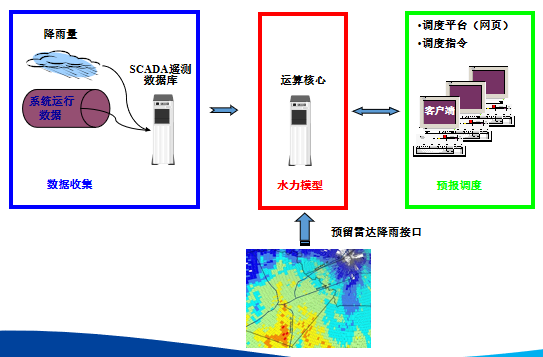

实时防汛预警决策支持系统

在排水系统中，以反映管网真实排水能力的管道纵断面沉积状况、管内淤积量、管道缺陷密度、管道缺陷级别、管道修复指数、管道养护指数等指标为基础数据，结合管网拓扑结构、雨水径流关系，利用GIS的空间分析技术,建立内涝预测仿真模型，对城市内涝进行动态监测和预测分析。

最后，胡宏表示，中仪股份专注从事排水管网运维工作十几年，致力于为城市提供排水管网运维整体解决方案，也希望与行业相关企业进行合作，一起为保护水环境和人民生命安全做出贡献。
