【Web逆向】m3u8的ts文件的PES加解密分析以及示例

作者论坛账号：billsmiless

未经许可，禁止转载！！！

一、前言
最近有朋友问我，某个视频网站也是*里ts加密方式。恰巧51假期，就拿来分析一番，一看代码与之前某视频网的加密方法几乎完全一样。唯一不同的是 AES解密时逻辑稍有不同。还有一些奇怪的问题，同时发现，自己写过的代码，自己都已经不理解了，之前吾爱发的解密文章，被xx了，综合种种吧，冒出了写此文，算是一个复习，同时把方法分享给大家。此外，前些日子有个朋友在帖子中提到了PES解密的问题，希望此文也可以帮助到他。@VOOV

二、TS文件结构概述

1、几个基本概念
ES流（Elementary Stream） 基本码流，不分段的音频、视频或其他信息的连续码流。
PES流 把基本流ES分割成段，并加上相应头文件打包成形的打包基本码流。PES是打包过的ES，已经插入PTS和DTS，一般一个PES是一帧图像。
TS流（Transport Stream） 传输流，将具有共同时间基准或独立时间基准的一个或多个PES组合（复合）而成的单一数据流（用于数据传输）。
其数据内容可包含视频、音频、字幕等数据。将一个视频切成多个ts文件，实现视频的分段传输。多用于电视媒体。

2、ts文件格式
ts文件由ts数据包组成，每个包大小为188字节（或204字节，在188个字节后加上16字节的CRC校验数据，其他格式一样），每个数据包存储的内容可能不同，可能是视频、音频、字幕，或索引表信息，索引表就类似于一本书的目录，通过目录，就可以找到需要的章节，章节就类似于视频或音频等数据。
注：本文所描述的ts包，均为188字节。

ts数据包 由 4字节包头、附加数据（一般用来填充，为了满足188字节）、负载数据（即PES的部分数据）如下图：

一个完整的PES包数据，可能存在于多个ts数据包中，也就是说，一个ts包中，可能含有pes包的包头，也可能仅仅含有pes包的负载数据.

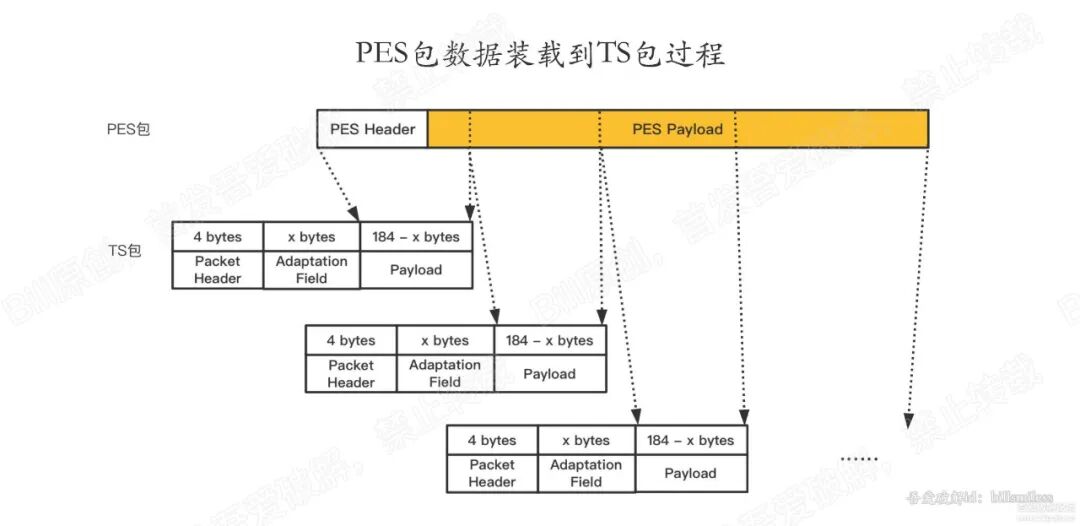

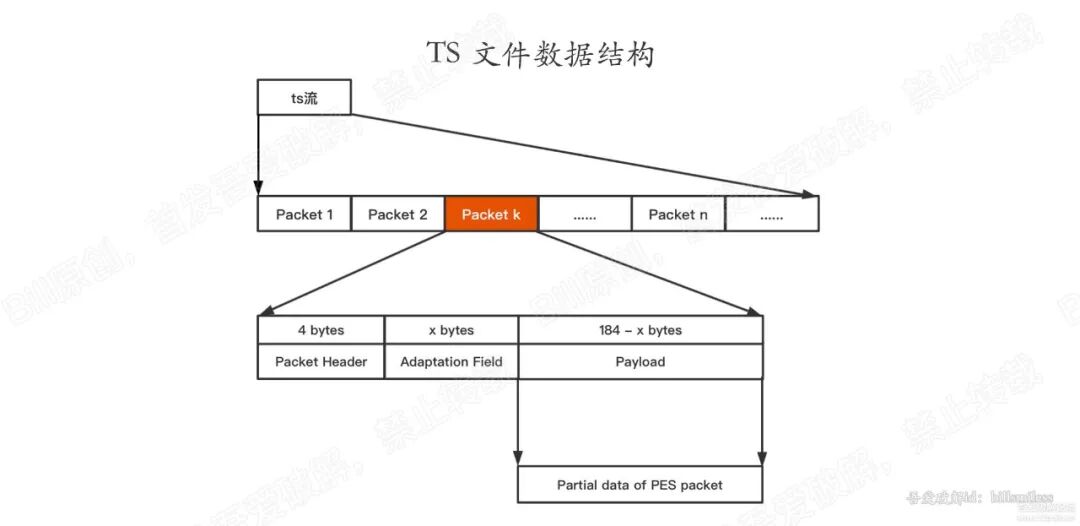

下图展示了，PES包是如何转为TS包的。

下面来分析占4字节（32比特）ts包头的结构以及附加域(长度不定)的结构。先上图。

这里我们仅分析我们用到的字段，其中头中用到4个字段值，附加域只用到长度字段。如下表。

表中提及的PAT、PMT相当于一本书的目录，PAT相当于目录的目录，通过他们就可以找到某视频的位置。
PAT的pid为0，首先我们就会分析PAT。

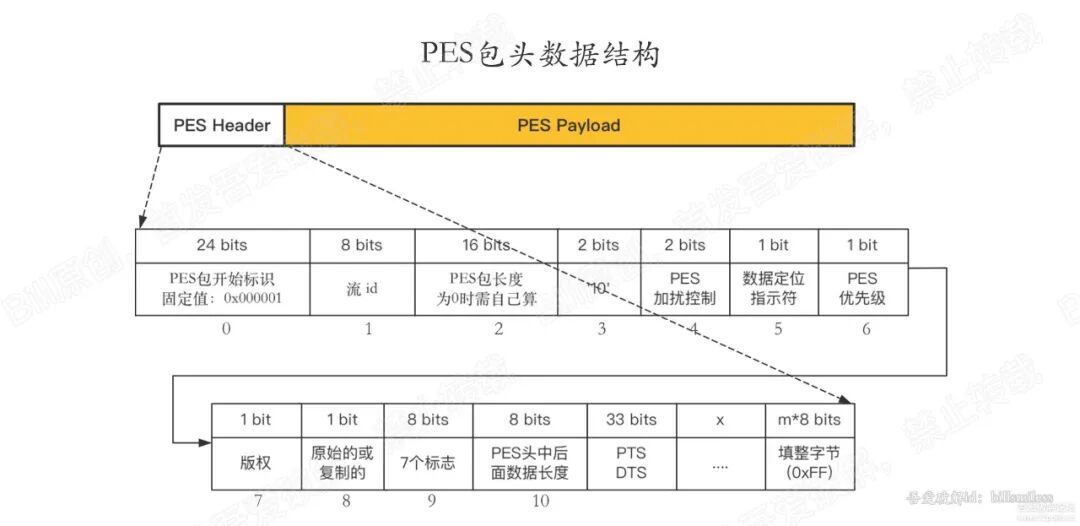

接下来分析下PES头的数据格式。为我们后面解密做铺垫。先上图。

字段很多，只分析我们需要的字段。如下表：

这里其实只要拿到pes头数据的长度。显然通过第10个字段，就可以计算出pes头的长度了。
以上知识点，就可以支撑我们继续分析ts文件的加解密了。

三、ts加密分析
结合代码，我们分析下加密的逻辑。

为了便于调试，这里我用未解密的video.ts文件作为样例，以及自己写的解密demo，来分析。
（关于demo以及源代码等，我会放在文末）

用其他软件（我用SublimeText）以16进制的形式，打开video.ts。
这个一直开着，用来与代码读取的数据进行对比。看我们代码读的数据是什么。为什么这么读。

a、首先找到ts文件数据解析函数。这里就是append(...)函数。（关于如何定位此函数，请参考我之前的文章）

运行demo, 输入key，导入ts。提前在append函数首行打上断点。点击开始解密。会进入我们的断点。

接下来看下我们传入的ts数据。

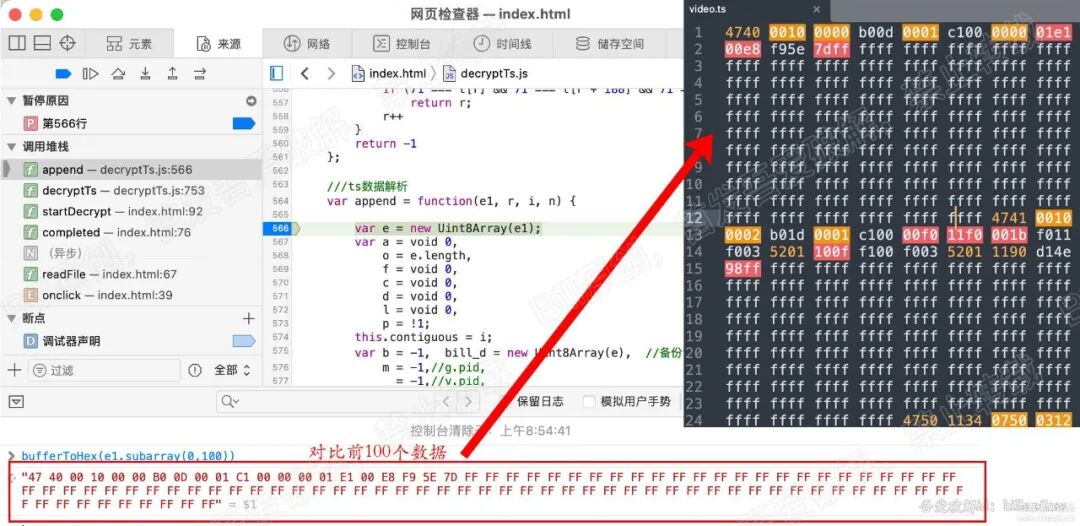

以16进制的形式打印e1的值，与我们的video.ts数据对比，是一致的。
看下图（此步骤，没啥意义，就是为了找找感觉）

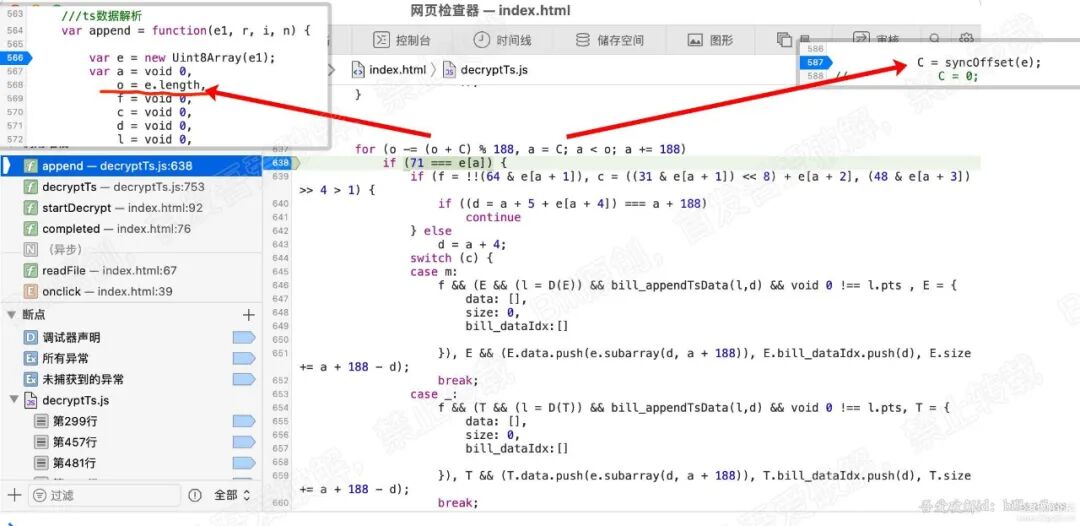

继续，在587行 C = syncOffset(e); 代码处添加断点，继续执行，程序会停留在此断点。
此函数是在找 ts包的起始偏移，因为每个ts包都是188字节，
所以此函数就通过判断连续3个188字节的首字节是否是71(16进制0x47), 若是则确定此索引为起始索引。
我们这里都是0,也就是ts文件的第一个字节就是0x47，细心的朋友，已经发现了。

接下来进入循环开始解析ts数据了。注意代码中 bill开头的函数与变量，是用来解密的。暂时忽略。
在638行，也就是for循环的第一行，加断点，继续执行，会停在这里。我们分析下for循环的条件。先看看图。

看637行的for循环

for (o -= (o + C) % 188, a = C; a < o; a += 188)

这里C是587行同步偏移返回的值，我们这里都是0。所以for循环就等于以下：

for (o -= o % 188, a = 0; a < o; a += 188)

这就清晰多了
这里只有2个变量，a和o,a初始值是0，然后每次循环累加188，看看o是哪里来的。
在本函数的第三行，也就是568行，看到 o = e.length, e在上一行，就是我们ts数据的uint8数组。
因此，o就是ts数据的总长度， 那么o -= o % 188，是什么意思？
先用总长度对188取余，然后总长度再减去余数， 也就是说，是为了保证我们循环总长度为188的整数倍。
为什么这么做？是为了循环体内，不出现数组越界情况。(循环内部会分析)
延伸下，这里循环结束后，取余出去的那部分数据不就没有分析到了嘛。
所以当循环结束后，还得解析取余出去的那部分数据。这样整个ts文件数据就都被解析到了。

继续，看638行的 if (71 === e[a]) ,显然这是在判断ts包的首字节是否为71(71是十进制，16进制0x47)
如果首字节是0x47，则分析此包数据。否则直接报错。
此时a为0，那么我们看看e[0]的值，确实是71。
去之前打开的video.ts文件，看看第一个字节是不是0x47。一定是的。

目前，我们是在video.ts文件的第一个字节处，也就是第一个ts包。此时方便我们查看本地的video.ts的数据。
所以结合ts文件格式和代码，我们分析下一段代码，就是 639->643行间的 if...else...

先来看 639行：

if (f = !!(64 & e[a + 1]), c = ((31 & e[a + 1]) << 8) + e[a + 2], (48 & e[a + 3]) >> 4 > 1)

好家伙，看着就懵逼的感觉。
可以看到，if条件内，有3个语句，逗号分割，当最后一个语句为真时，就会进入if内部。
也就是说，前2个语句，就是执行下，跟if条件没啥关系。那也得分析😄

先来看第一个语句

f = !!(64 & e[a + 1])

叹号取反，双叹号就是负负得正。等于没有。所以只看：64 & e[a + 1]

我们知道a是0，那么e[a+1]，显然就是video.ts的第二个字节的值。
我们可以看到，e[1]的值也为64 , 然后再 与 64 进行与运算。
我们把64都转为2进制(1个字节8bits, 所以补足8位)
64:  0100 0000
64:  0100 0000

然后进行与运算。
可以发现和64进行与运算的目的，就是取 取本字节8位中的左起第二位。
该bit就是ts头中的第9位（0开始），前面我们分析过 ts头的第9位是payload_unit_start_indicator，
即负载标志位。判断本ts包的负载数据是否是pes的起始包。
（不理解的话，可以翻阅ts文件结构概述章节）

因此我们可以知道
f 即判断本ts包的数据是否是pes的起始包。（若是起始包，包含pes头）
若是起始包，则f为1,否则0

继续看第二个语句：
c = ((31 & e[a + 1]) << 8) + e[a + 2]
直接翻译下:
把 第二个字节的值 和 31 进行与运算，然后左移8位，再和第三个字节值 相加。
分析过程省略，大家自行操作。
上结果，c的值就是 ts头中占有13个比特的pid。
pid代表了ts包的数据类型，可以是音频，视频、PAT、PMT或其他

此时的pid，不用看，一定是0，0代表是PAT。
这里再介绍下PAT与PMT。
PMT存储了媒体的目录信息，哪个视频在哪里，哪个是音频等
PAT则是存储了PMT的信息，PMT在哪之类的。

因此一开始一定是先解析PAT，通过PAT找到PMT，解析PMT找到我们需要的 音视频数据。

继续看第三个语句：
(48 & e[a + 3]) >> 4 > 1
翻译：
第四个字节和48进行与运算，右移4位，然后看是否大于1

分析略，直接上结果：

给(48 & e[a + 3]) >> 4 起个名字叫k吧，
k的值就是 ts包头的32位占2bits的 adaptation_field_control，附加区域控制字段。
该字段的值，用来判断附加区域是否存在，大于1 表示存在 附加域。（具体可看上一章节）

由此，我们可以知道，只要存在附加域，就会进入if内部。
若不存在附加域，则执行else,稍后分析。

先来看if内部，也就是640行：

if ((d = a + 5 + e[a + 4]) === a + 188)

因为此时，a=0，所以简化下d的等式：
d = 5 + e[4]   ===  188

翻译下：ts的第5个字节值加上5。
我们知道ts的头是4个字节，并且此时在if内部，即是存在附加域的。
因此 我们去上一章节 看下附加域的数据格式，可以知道：
第一个字节（8bits）代表的是adaptation_field_length, 即附加域后面的数据长度。就是此字节后面的数据长度。
那么再加5，就表示算上 4字节的ts头长度，以及 adaptation_field_length 所占的1字节。
也就是说 d = 5 + e[4] 的值，就是 ts头长度 和 附加域长度 之和，
那么和188比较是为什么？  因为ts包的总长度为188，当ts头和附加域的总长度已经达到188时，就不会存在负载数据了，
所以就不必继续分析此包，直接 continue，继续下一个包解析。

好，接下来看看else代码，就一行，643行：d = a + 4;
相信大家应该能猜到了。这里的4就是ts头的长度，d = a + 4，d 即表示ts负载数据的起始索引了。

综上, 简单总结下这个if ... else ...

1、f: 计算ts包的负载数据是否是pes的包的起始包。
2、c: 计算ts包的pid
3、判断是否存在附加域，若存在计算附加域和ts头的总长度。得到ts负载数据的起始索引d的值。
4、若不存在附加域，则 ts负载数据的起始索引 d 的值为：包起始索引 + 4(ts头的长度)。

结论：f表示是否是pes起始包， c代表pid, d表示ts包负载数据的起始索引。

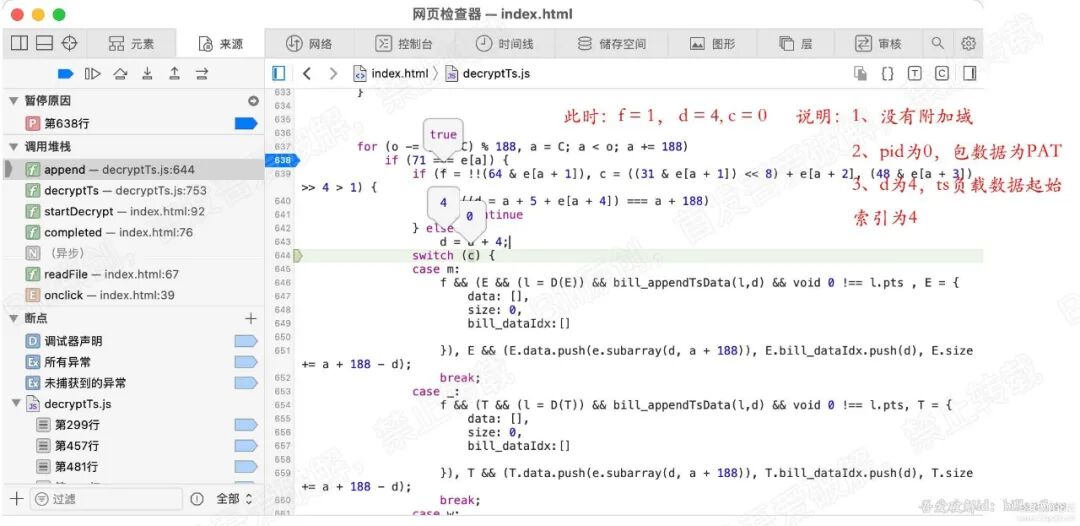

f、c、d 后面会一直用。如下图：

接下来就是 switch 语句了。

switch (c) {    case m:        f && (E && (l = D(E)) && bill_appendTsData(l,d) && void 0 !== l.pts , E = {            data: [],            size: 0,            bill_dataIdx:[]         }), E && (E.data.push(e.subarray(d, a + 188)), E.bill_dataIdx.push(d), E.size += a + 188 - d);        break;    case _:        f && (T && (l = D(T)) && bill_appendTsData(l,d) && void 0 !== l.pts, T = {            data: [],            size: 0,            bill_dataIdx:[]         }), T && (T.data.push(e.subarray(d, a + 188)), T.bill_dataIdx.push(d), T.size += a + 188 - d);        break;    case w:        f && (A && (l = D(A)) && bill_appendTsData(l,d) && void 0 !== l.pts , A = {            data: [],            size: 0,            bill_dataIdx:[]         }), A && (A.data.push(e.subarray(d, a + 188)), A.bill_dataIdx.push(d), A.size += a + 188 - d);        break;    case 0:        f && (d += e[d] + 1), S = R(e, d);        break;    case S:        f && (d += e[d] + 1);        var O = k(e, d, true, false);        m = O.avc, m > 0 , _ = O.audio, _ > 0 , w = O.id3, w > 0 , p && !b && (p = !1, a = C - 188), b = !0;        break;    case 17:    case 8191:        break;    default:        p = !0}

我们前面分析知道 c 就是pid， 因此，switch，就是根据pid来进行解析不同数据包。

看下 switch的case值：
case m: , case _: , case w: , case 0:, case S:, case 17:, case 8191: , defalut:
只有 m 、_ 、w 、 S ，4个变量的未知。

我们知道此时 c的值是0， 会进入 case 0 分支的代码，
此处是解析PAT，S = R(e, d); 得到S的值。

看S分支的代码，我们可以看到其中会给 m,_,w 3个变量赋值，其实S是解析PMT。

PMT解析完，就得到了 其他3个case 分支的值，我们继续看其他 case m,_,w 分支的代码，
非常像，只是变量不同。通过分析知道，此3个分支就是解析加密数据的部分。在此不再叙述。

接下来就分析这3个分支的一个, 就选第一个case m

直接在case m 分支内部第一行打断点，即646行，其他断点全部过掉，然后继续执行。程序停在了646行。

分析下变量的值：
首先分析：f，表示是否是pes起始包。此时的f的值一定是 1（true）,为什么？
因为我们是第一次进入m分支，说明我们第一次解析pid为m的类型ts包，第一次解析此包，说明它一定是pes的起始包。
所以 f 一定是1， 结合上一章节pes包在ts包中的装载格式，就会明白，pes的包被分割到不同的ts中，
那么切割到第一个ts 包中的pes数据，一定包含pes的包头，所以该ts的 f 值一定是1 。如下图：

f 是1 ，就会继续执行f后面的代码。

接下来一行一行分析下 case m 的代码。bill_开头的代码，暂时过滤，是解密用的。

case m:    f && (E && (l = D(E)) && bill_appendTsData(l,d) && void 0 !== l.pts , E = {        data: [],        size: 0,        bill_dataIdx:[]     }), E && (E.data.push(e.subarray(d, a + 188)), E.bill_dataIdx.push(d), E.size += a + 188 - d);    break;

有两个语句以逗号分割，两个语句之间是依次执行。

分析语句1：

f && (E && (l = D(E)) && bill_appendTsData(l,d) && void 0 !== l.pts , E = {        data: [],        size: 0,        bill_dataIdx:[]
    })

翻译以下：
当 f 为真时， 若E 有值，则执行 (l = D(E)) && bill_appendTsData(l,d) && void 0 !== l.pts，并给E重新赋值
                        若E 为空，则直接给E赋值
当 f 为假时， 后面代码不会执行，语句1结束

这里 l = D(E)， 此代码将加密的PES数据解密，返回给l

分析语句2：
无论语句1如何执行，语句2都会执行。

E && (E.data.push(e.subarray(d, a + 188)), E.bill_dataIdx.push(d), E.size += a + 188 - d);

若E 为真，则给E的data添加 e的索引d到a+188之间的数据， 给E的size累加值：a + 188 -d ，这是刚才添加数据的长度。
若E 为空, 则结束

我们知道 d是 ts包负载数据的起始索引，d > a, a是ts包的起始索引。所以 e.subarray(d, a + 188)，这个数据，就是ts包的负载数据。

因此语句2的目的就是：将ts包的负载数据添加到 E.data中，同时记录下添加的数据的总大小。

我们将语句1和2一起翻译下：

当f为真时，即ts包负载是pes的起始包，若E为存在值，则直接去解密E的数据，返回给l，
接下来则给E重新赋值，然后将此时ts的负载数据，添加到E.data中，并记录总大小size

当f为假时，即ts包负载不是pes的起始包，将此时ts的负载数据，添加到E.data中，并记录总大小size

我们可以发现规律，只有当 f 为真时且E数据存在，会去解密pes数据，且解密的数据是 f为假时， 添加到E.data中的数据。

由此，我们可以得出，加密的数据是一个完整的PES数据，（PES头未加密，需要在pes解析中分析才能知道）。且这些PES数据存在于多个ts包中。

接下来分析PES解密函数：l = D(E)

在此函数的第一行，即：457行，打断点，删除其他断点，继续执行。会停留在此处。

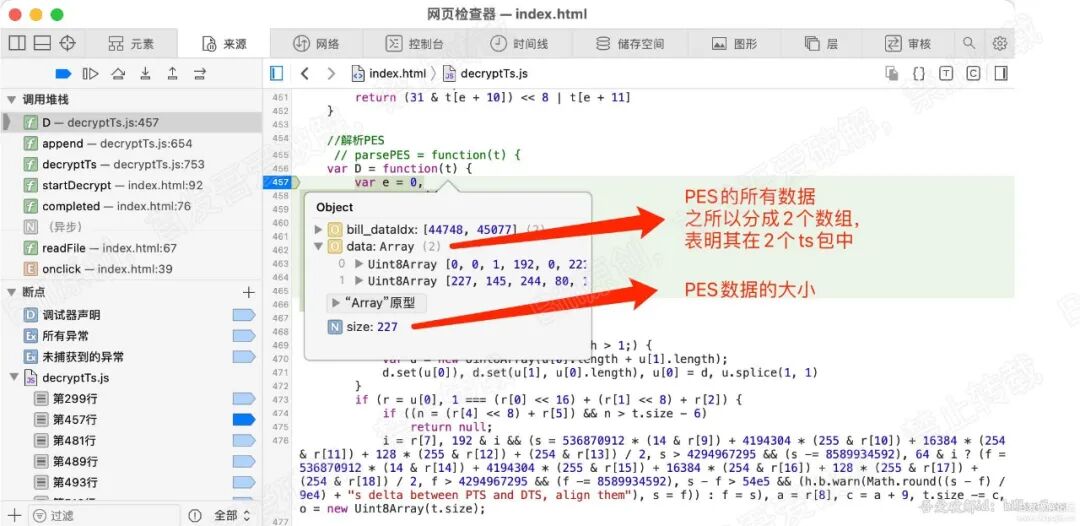

查看下传进来的参数t的值，其实就是上个函数的E的值，发现有size与data。
其中data即pes的数据，data是个数组，数组内的元素其实是 存在于各个ts包中的pes数据。看图:

直接断点到493行，在这里我们分析下 c 的值，这个比较重要。

在476行， c = a + 9, a = r[8] , r = u[0], u其实就是我们的传进来的t.data
我们观察下u[0]的数据，发现开头的三个值是 0 0 1, 这3个值是 0x 00 00 01,表示PES包的开始。
所以u[0], 就是第一个ts包的负载，也就是包含pes包头的负载数据。

也就是说，r = u[0]的数据中是有pes头数据的。

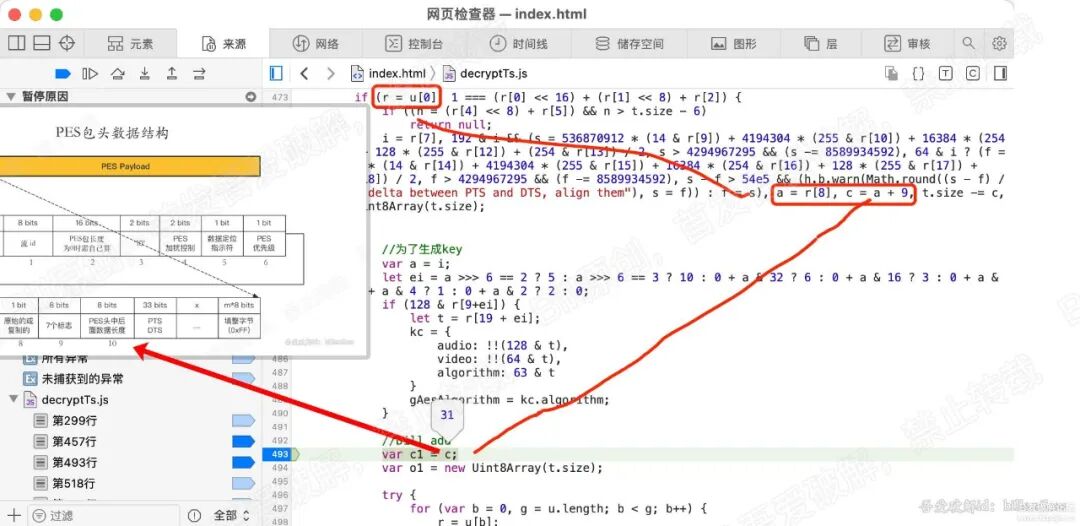

结合我们上一章节的PES头数据格式，分析下a = r[8], 可以知道r[8]就是PES中占8bits的，PES头中后
面数据长度的字段。也就是说，r[8]的值就是PES头中，此字段后面的数据的长度。

那么 c = a + 9， 其实就是 PES头的总长度。此处c的值为31。

因为r[8]字段的值代表PES头后面剩余数据的长度，
加上本字节以及之前字节的长度，所以就是PES头的总长度了。

接下来继续分析：
将断点设在518行，继续执行，程序停留在518行。

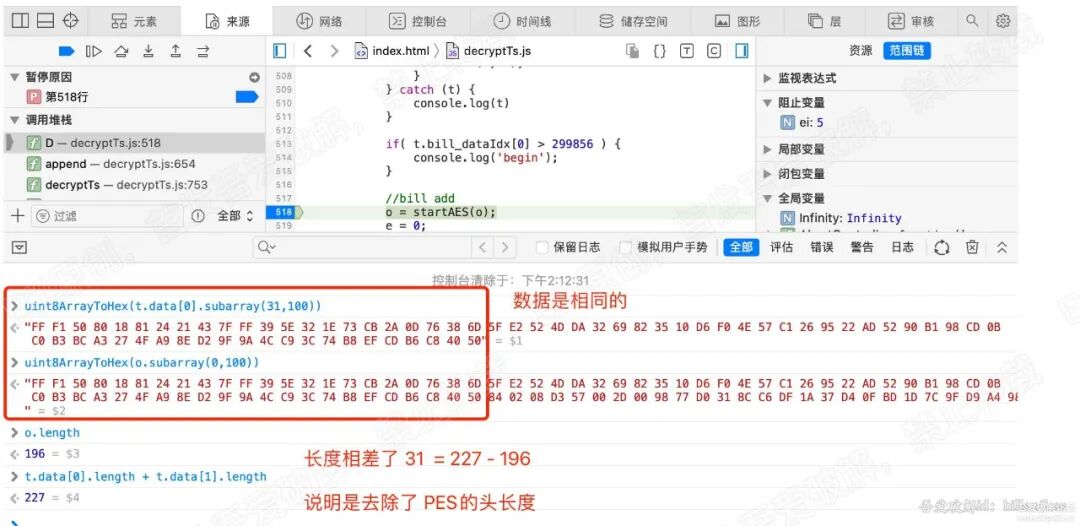

查看下o的值、长度，以及t.data的第一个的值，对比下。看图：

可以看到o的值比t.data的总长度少了 31，就是c的值。
再看o的值与t.data[0]的数据从第31个索引开始，是不是完全相同了。

说明上面497行的for循环做的事就是：将PES的数据合并到一起，并去除PES头的数据。o便是结果。

for (var b = 0, g = u.length; b < g; b++) {    r = u[b];   [/b] var v = r.byteLength;    if (c) {        if (c > v) {            c -= v;            continue        }        r = r.subarray(c), v -= c, c = 0    }    o.set(r, e), e += v}

再看518行：o = startAES(o);
此代码就是将 去除PES头的数据进行解密。得到解密后的数据。

本函数将解密后的PES数据返回。进行下一步处理。

由此我们知道，此ts的加密方式是对每个pes的负载数据（去除pes头）进行加密的。

至此，ts的加密逻辑分析完成。
总结下：

1、程序首先加载ts数据
2、每188个字节的循环，解析ts包
3、根据包的数据类型（pid判断），去进行不同的解析。
4、先解析PAT、得到PMT、得到其他媒体数据音视频等
5、将存在于多个ts包中的pes包的数据以及总大小，保存至变量。
6、将取得的PES包的数据和大小，传递给pes解析函数
7、解析函数将所有pes数据组装到一起并去除PES头
8、将组装的后的 pes数据，传给AES解密函数进行解密
9、得到解密后的PES数据，返回给播放器

我们现在知道了ts的数据是如何解析的，数据是在哪里解密的，以什么形式加密的。
那么接下来就来分析下，我们如何对ts文件进行解密。

四、如何进行解密

聪明的你，估计已经想到了。既然我们在上一章节拿到了解密数据，那么把解密数据，替换掉加密数据，然后重新保存ts,不就ok了吗

我只能说，聪明！！！

先分析下思路：
我们已知道 加密数据存在于多个ts包中，将多个ts中的数据提取，然后整和，再去解密，得到解密的整和数据。

所以，我们就要将 解密后的数据 进行拆分 到多个ts中。

得到解密的数据：多个ts包 --> 得到待解密的pes --> 得到解密的数据

将解密数据还原：解密的数据 --> 拆分到解密数据 --> 复原到多个ts包中

如何拆分解密的数据？
根据解密时，传递进来的整和的pes数据的size来进行拆分。

如何复原到ts包中？
记录解密时，获取pes数据时，pes数据所在的索引。
根据索引将相应的数据替换ts中的数据。

下面来具体操作：
1、首先在ts中提取pes数据时，记录下提取数据的索引。
因为此时记录的索引是包含PES的头的长度。实际的解密数据是不包含PES头的。
所以我们要把索引传递到pes解析函数中，因为只有在pes解析函数中，才能拿到pes头的长度。
拿到pes头的长度后，把有pes包头的 的数据的索引值去掉pes头的长度。

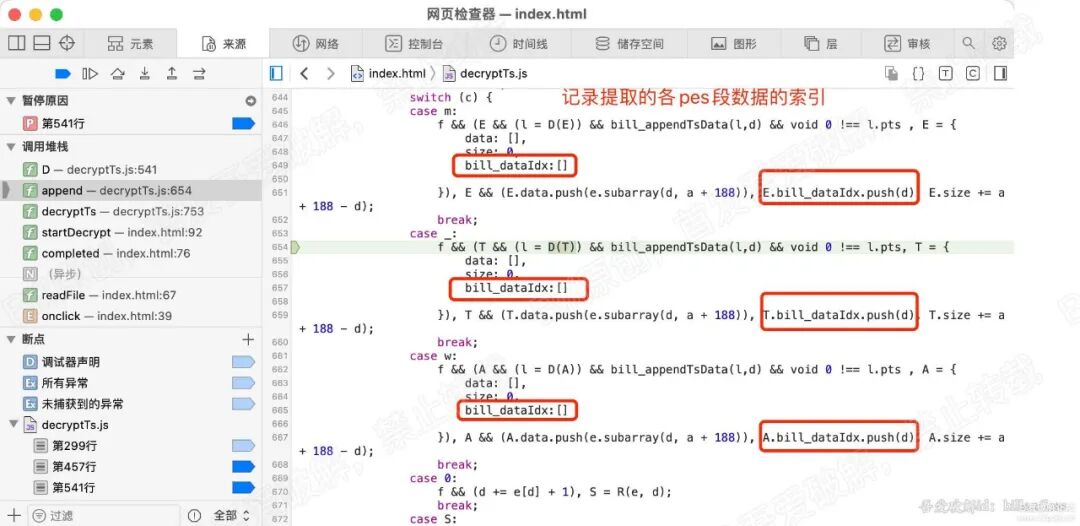

上代码，在所有提取pes数据的地方，添加索引数组，并记录提取pes数据的索引。看图：

2、接下来在解析pes的函数中，对得到的pes解密数据进行拆分。

其实拆分与组合是类似，方向相反。根据传进来的pes数据的大小，以及ts包的数量来拆分。

拿到解密的数据，拆分后，将数据保存，同时将第一个含有pes头的索引加上pes头的长度。

将索引和拆分的数据，一同随其他数据返回。

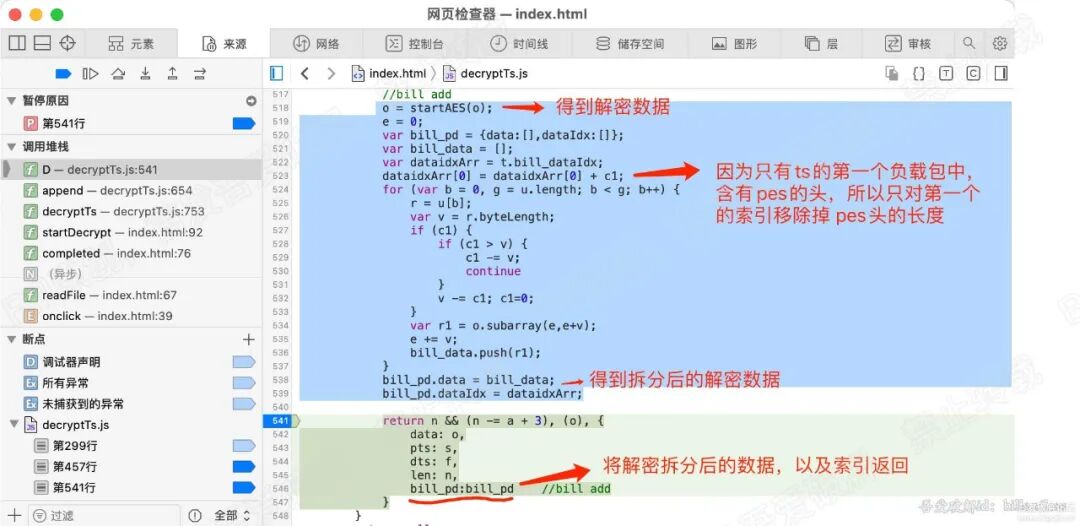

每解析一个pes，我们就替换一个原始的未解密的pes数据。看图:

3、在解析ts的append函数中，收到拆分了解密的PES数据以及索引后，开始替换ts的原加密数据。

先看下解密的数据替换的函数：

function bill_appendTsData(nd, idx) {    //idx 没有用到，可忽略         var i = 0,j = 0;    let dataArr = nd.bill_pd.data;    let idxArr = nd.bill_pd.dataIdx;    let len = dataArr.length;    if( len != idxArr.length ) {        console.log('数据索引与数据数量不同');        return;    }         for( i = 0; i < len; i++ ) {        let darr = dataArr[i];        let didx = idxArr[i];                 for ( j = 0; j < darr.length; j++) {            bill_d[didx+j] = darr[j];        }    }}

其实很简单，根据拿到的解密的数据和数据在ts文件的索引，替换相应的数据。

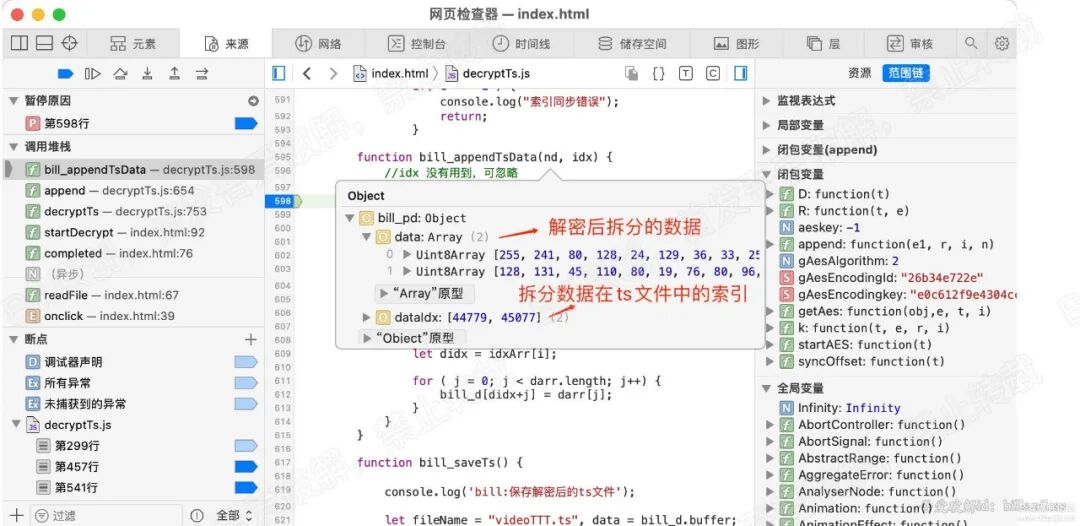

这里打了个断点，看下接收到的拆分后的解密数据以及索引。

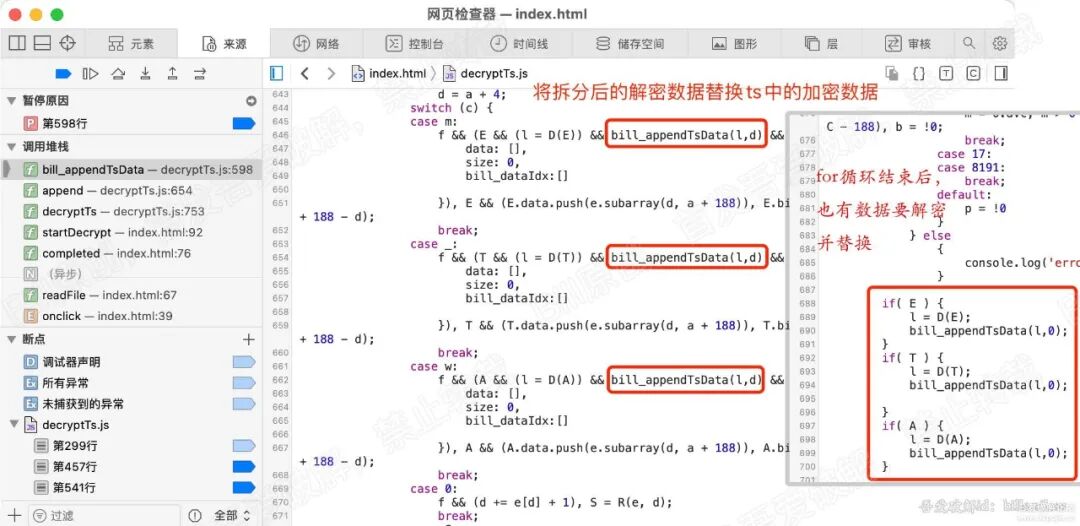

这是替换函数，看下在哪里调用替换函数。在收到解密的pes数据后，紧接着就调用。
此外，当for循环结束后，还需要对3个类型的ts包的数据，进行解密一次。
为什么这么做？大家思考啊

至此，PES解密分析就完成了。

五、总结以及demo

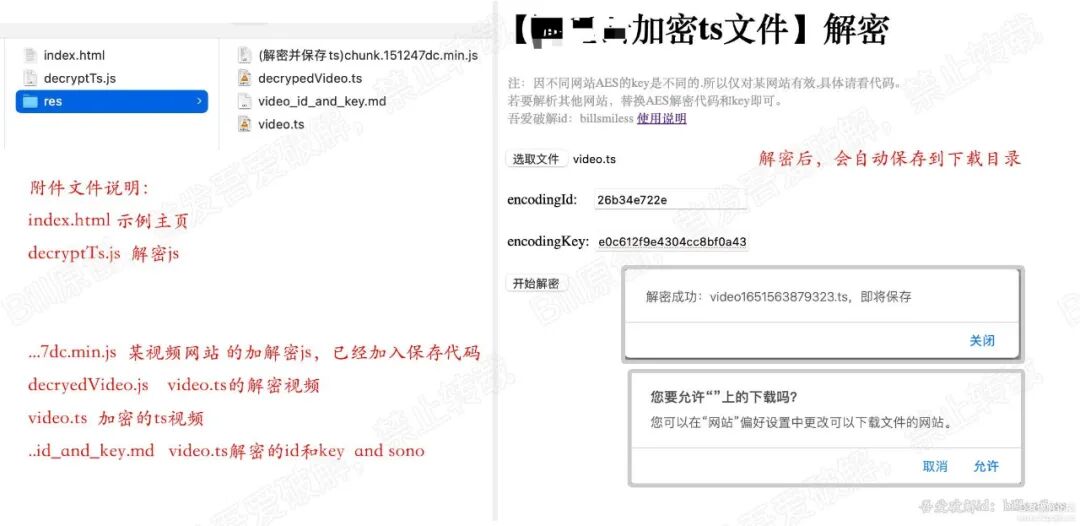

demo源码和示例视频，我上传到网盘了，下图为demo示例

总结
1、在某代码中，js函数如果不写返回值，竟然不会返回。之前代码正常。
2、关于ts包和pes包的关系，理解了很久，最后结合代码和文章，才弄清楚最终逻辑，有些文章内容是错的，会带跑偏。
3、对于代码中ts头和pes头的分析，也思考了很久，有时候半天想不明白。
4、对于ts数据格式，什么PAT等等各种表，懵逼的狠。也是结合代码，总算梳理明白了。
5、文章写了3天，梳理ts的知识，梳理代码，准备素材，再整理成文，期望对大家有所帮助。
6、因本人水平有限，文中若有错误之处，还望各位批评指正，共同进步。

解密示例和demo
