电动汽车充电设施高功率升级

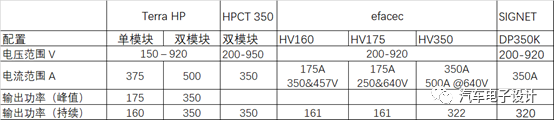

大众的Electrify America选择与ABB、BTC Power、Efacec、Signet，四家企业采购充电设施的硬件。这些充电站都采用了“水冷电缆150/350 kW直流快速充电器”技术，整个规格如下所示：

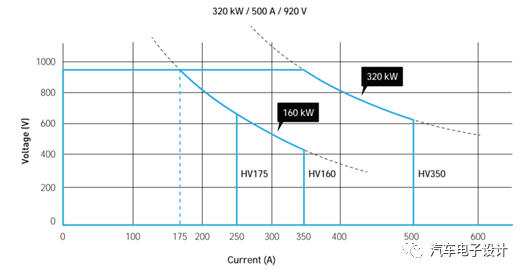

如果我们把其中一个桩的特点拆解出来，可以得到以下的图：

• 800V平台：目前800V平台，充电桩的输出能力大约在300-320kW，也就是350-400A左右，目前量产的车只有Taycan一台，整体的需求也不大

• 400V平台：由于功率模块可以按照目前主流的350-400V的主要电压来输出，最大电流设计目前可以达到500A左右，所以可以按照160-170kW的规格来输出

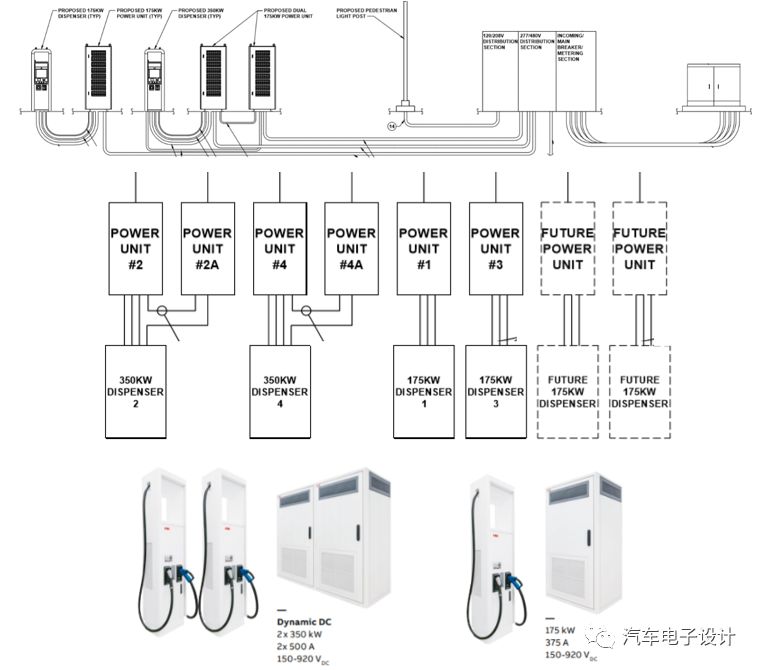

在充电桩的布局和运营过程中，EA其实充分发挥了这个布置，这是一个典型的充电站的配置情况，这个站总的容量为1500kW。

• 350kW：350kW的桩，需要有两个转换功率单元，所以分为1分2和1分4的两种不同的划分方式，比如Taycan这种最大充电功率需要到270kW的，就能在这里进行动态的分配

• 175kW：只需要一个功率转换单元，主要面向CCS1小功率的和Chademo的3路划分，这个正好切成三份。

因此在当前的充电功率下配置，可以在400V下面去做350-500A，从120kW-200kW基于大电流的充电，这些充电设施完全能够承受。由于考虑到充电设施段的发热，这些充电桩都是通过液冷来实现持续的工作。

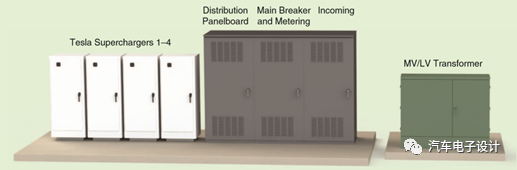

特斯拉的V3超级充电桩是在原有的基础上进行升级，是基于原有的储能产品的设计理念，通过改造新的 1MW 功率机柜，可支持高达 250kW 的峰值充电功率，并且通过软件升级，在多个适用地区的 V2 超级充电桩，通过软件升级的方式实现解锁145kW的充电功率。

在终端的充电桩上面，不改造提高峰值功率到145kW主要是提高电流，改造了新的充电桩主要是在电流上面下功夫，对AC/DC模块进行优化在电压区间不变的条件下做短时间的高功率输出，并且用液冷的系统来抵消从原有的350A增大到600A左右的巨大损耗。

这里核心的还是要看一下充电桩内的现有AC/DC模块的功率演进，还有内部的主要元件的选型变化。如果我们按照30kW来配置，面向175kW需要6个功率模块并联，350kW需要12个功率模块。这个后续我们可以仔细来看，国内也开始了一轮从750V往950V模块，从20kW到30kW的充电功率模块的迁移。但是特斯拉的V3的桩的最大输出电流负荷有些重，对于内部元件冷却的要求比较高。
