像写 Markdown 一样画流程图

今天推荐一个项目「mermaid」，一个基于 Javascript 的图表绘制工具，通过解析类 Markdown 的文本语法来实现图表的创建和动态修改。

Mermaid 甚至能让非程序员也能通过 Mermaid Live Editor 轻松创建详细的图表。

下面是一些可以使用 Mermaid 创建的图表示例：

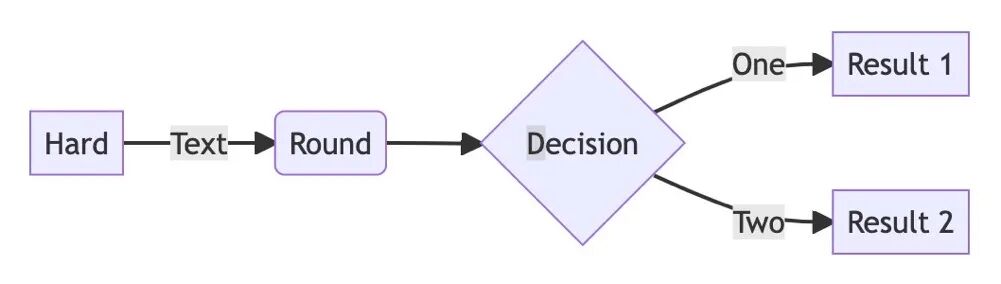

1、流程图

flowchart LR
A[Hard] -->|Text| B(Round)
B --> C{Decision}
C -->|One| D[Result 1]
C -->|Two| E[Result 2]

2、时序图

sequenceDiagram
Alice->>John: Hello John, how are you?
loop Healthcheck
    John->>John: Fight against hypochondria
end
Note right of John: Rational thoughts!
John-->>Alice: Great!
John->>Bob: How about you?
Bob-->>John: Jolly good!

3、甘特图

gantt
    section Section
    Completed :done,    des1, 2014-01-06,2014-01-08
    Active        :active,  des2, 2014-01-07, 3d
    Parallel 1   :         des3, after des1, 1d
    Parallel 2   :         des4, after des1, 1d
    Parallel 3   :         des5, after des3, 1d
    Parallel 4   :         des6, after des4, 1d

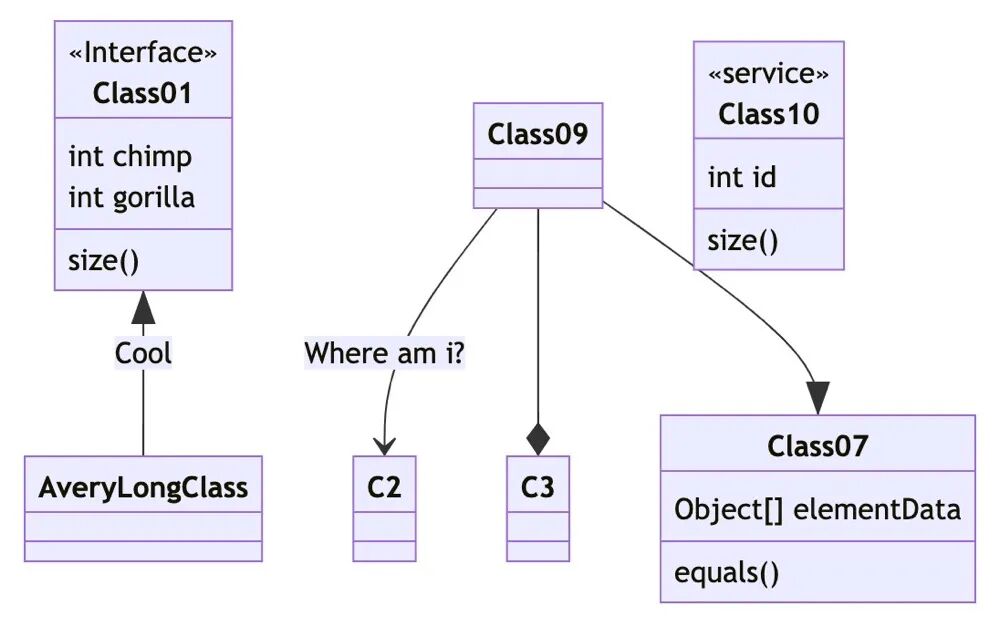

4、类图

classDiagram
Class01 <|-- AveryLongClass : Cool
<<Interface>> Class01
Class09 --> C2 : Where am i?
Class09 --* C3
Class09 --|> Class07
Class07 : equals()
Class07 : Object[] elementData
Class01 : size()
Class01 : int chimp
Class01 : int gorilla
class Class10 {
  <<service>>
  int id
  size()
}

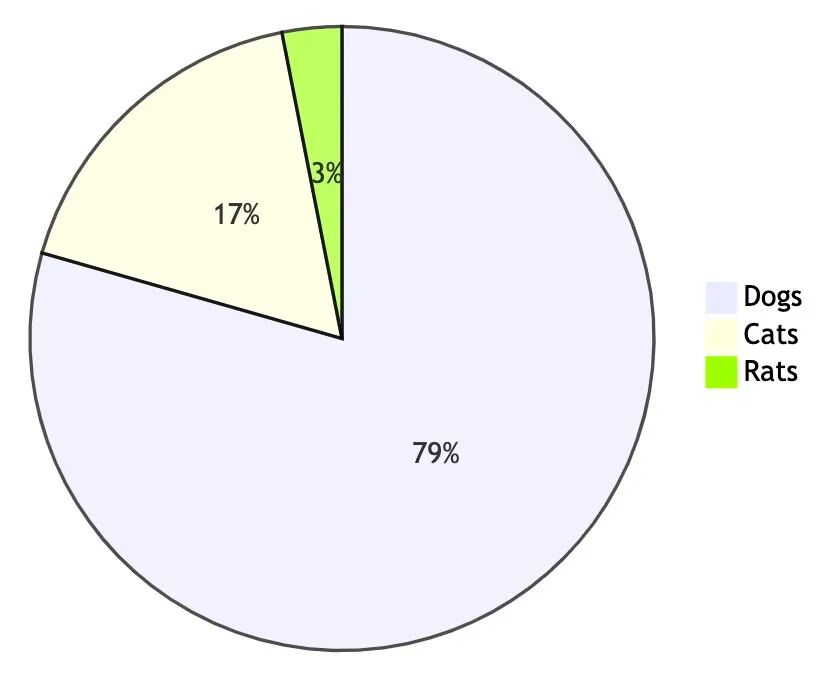

5、饼图

pie
"Dogs" : 386
"Cats" : 85
"Rats" : 15

体验地址：https://mermaid-js.github.io/mermaid-live-editor/edit

开源项目地址：https://github.com/mermaid-js/mermaid

开源项目作者：mermaid-js
