Blender自学基础教程2.0——4.物体的位置和比例-2

原创 v madlineCG艺术实验室

注意，先勘误和补充昨天《4.物体的位置和比例-2》文中的三处问题：

“移动物体—按物体自身坐标系移动”章节，临时切换到自身坐标轴的快捷键应该是 G（移动）-XX（连按两下要移动的轴）-2（数值）。此前误写成GG-X-2是不对的。
“移动物体—使用插件移动物体”章节，按 shift+alt+S 调出游标菜单，这个快捷键我改过（但是忘记了），所以你们按出来可能和我的不一样，大家可以改一下：

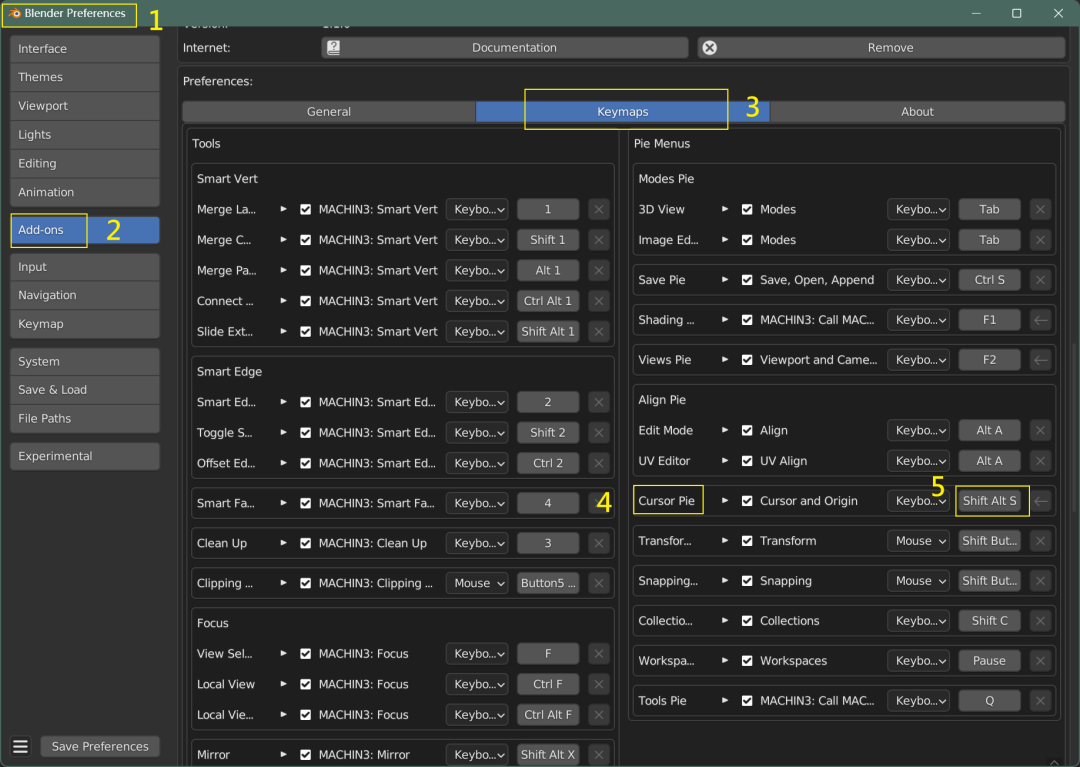

打开菜单栏 Edit—Preferences（1）—add-ons （2）选项卡：
找到插件 MACHIN3tools ，点开它的设置，切换到 Keymaps（3）选项卡，找到 Cursor Pie（游标菜单）（4），把快捷键（5）改成 shift Alt S ，因为默认的 shift+S 已经被其他快捷键占用了，不改容易出问题。然后保存设置关闭即可。
“移动物体—移动并捕捉”章节，你们保持下图“吸附设置”的菜单里面和我相同，否则可能操作效果会不一样：

感谢发现问题并在评论区提出的同学，后续如果仍有类似问题（可能不能完全避免，因为我目前的设置是好几年前做的了，改过设置，可能部分功能按键上会和你们新安装的有区别），我会把相关问题在评论区置顶，并在下一篇文章的开头勘误和补充说明。

然后继续更关于物体的位置和比例的相关功能

，我们把昨天因为篇幅太长而没写完的给写完。

对物体的基本操作，除了“移动”，还有“旋转”和“缩放”。

实际上 “移动/旋转/缩放” 也是所有3D软件操作里最基础的部分，它们之间存在关联。

就像对空间的观察一样，熟练操作平移/摇移/缩放，就能随意观察空间；熟练组合移动/旋转/缩放，你就能快速堆叠方案了。

首先，从这里下载本节教程的相关文件：

链接：https://pan.baidu.com/s/1n5_98w7GgLtcGoqh-SrExA
提取码：jsw8

也可以点击文末“阅读原文”的链接。

大纲：

旋转物体；
缩放物体；
练习。

1.旋转物体

和 Blender 中的移动（G）一样，旋转也有一个专属快捷键 R ，

对照视频——《4-10.旋转物体》

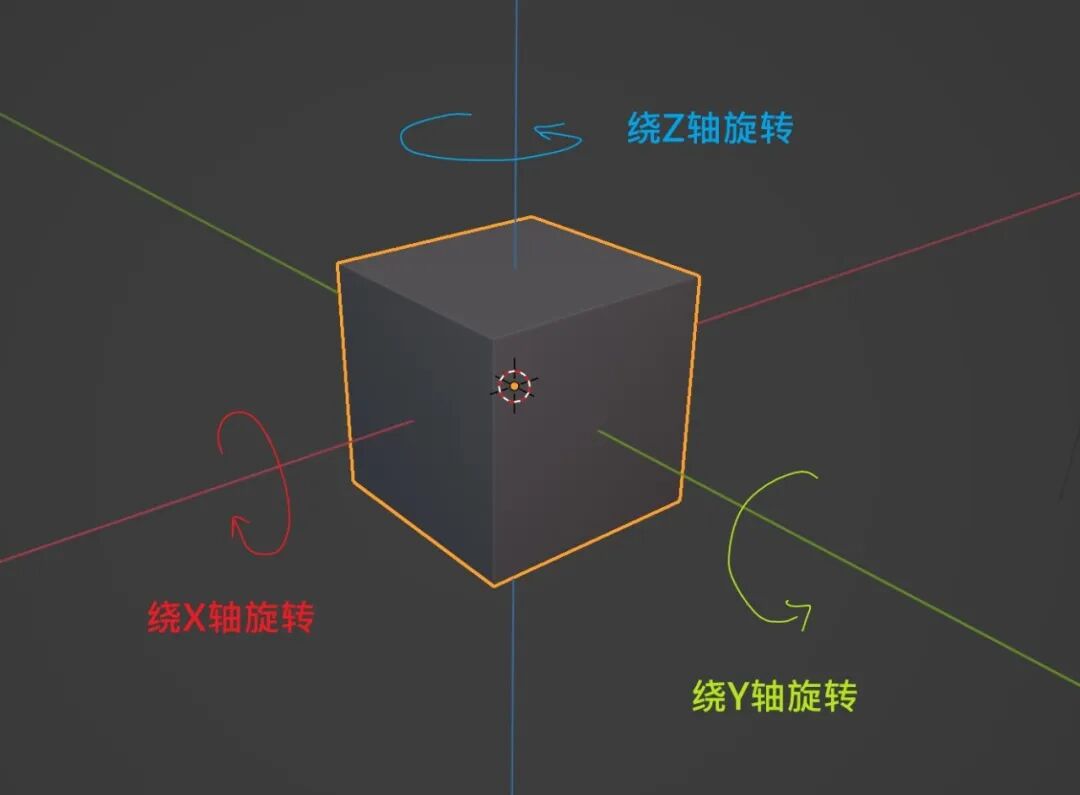

比如下图中这个方块：

旋转多数情况下都是绕着轴的。换句话说，你要想旋转某个物体的时候，先想一下应该让它绕哪一个轴。

比如，我想要让方块绕 Y 轴旋转，就先按 R，再按 Y，然后拖动鼠标。

发现了吗？旋转的操作逻辑和移动（G）一样，都是先按命令（R），然后然后确定轴（X/Y/Z），再输入数值（也可以不输入）。

如果你在 R-轴之后输入数值，就会转动一个特定的角度，比如绕 Z 轴旋转180度，就是 R-Z-180，反着转180度，就输入-180。

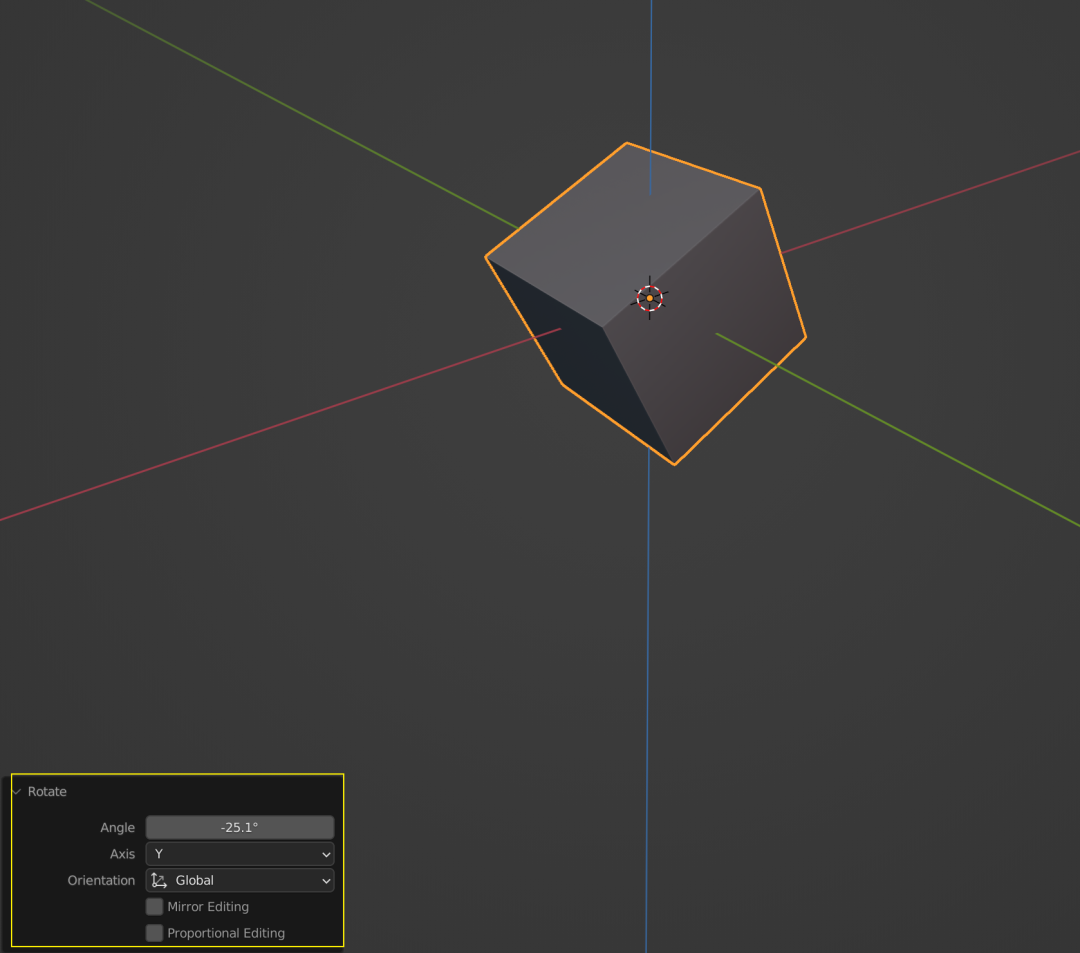

和移动操作一样，旋转操作完成之后，左下角会弹出一个小窗，你可以重新修改旋转的角度和轴。

对照视频——《4-11.旋转物体-按固定角度旋转》

按固定角度旋转

如果你想让物体以固定角度旋转，比如 10度-20度-30度这样。

你可以在按下 R-轴（X/Y/Z）后，按住 ctrl 再拖拉鼠标：

它会一格一格地旋转，你可以在左下角看到旋转的角度，到合适的角度停下来就行了。

对照视频——《4-12.旋转物体-微操旋转》

微操旋转

如果你需要旋转很精细的角度，可以在按下 R-轴（X/Y/Z）后，按住 shift 再拖拉鼠标。

PS：在 blender 里，移动/旋转/缩放过程中，按住 ctrl 都是按固定值（固定尺寸，固定角度，固定比例）操作；按住 shift 都是小数值微操，你们可以自己试一试。

对照视频——《4-13.旋转物体-自由旋转》

自由旋转

如果你希望随意地旋转物体：

比如你向场景里放了一个石头的模型，你想随便转转看看哪个角度比较合适；

或者你想要随便旋转太阳的方向（灯光后面再说），看看什么样的角度光影更好。

你就会需要用到自由旋转，操作很简单：

选中物体，然后 连按两下 R，然后拖动鼠标就行了，物体会在3D空间里自由旋转。

2.缩放物体

缩放的专属快捷键是 S 。

对照视频——《4-14.缩放物体》

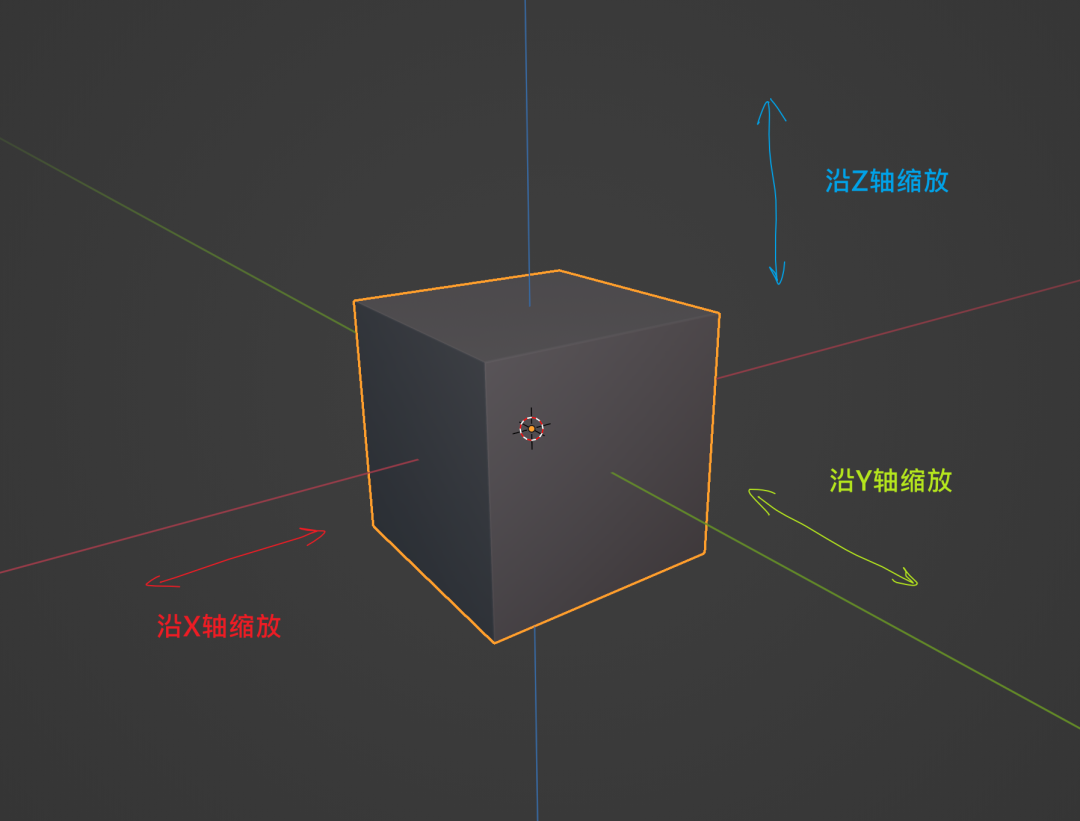

比如下图中这个方块：

缩放也是沿着轴的。

比如，我想要让方块沿 Y 轴缩放，就先按 S，再按 Y，然后拖动鼠标：

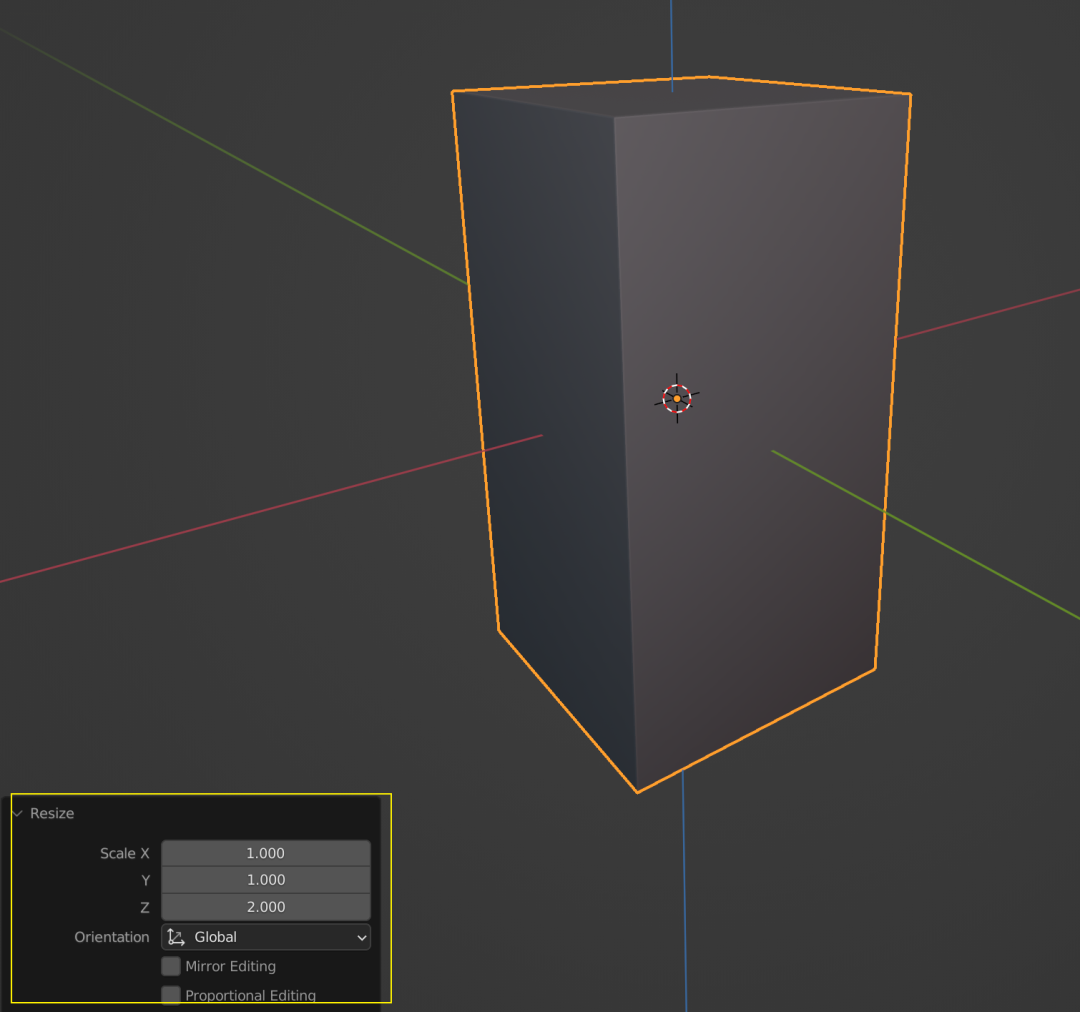

如果你在 S-轴之后输入数值，就会缩放一个特定的比例，比如沿 Z 轴缩放（拉长比例）1倍，就是 S-Z-2；如果要缩短一半，就是 S-Z-0.5。

和移动、旋转操作一样，缩放操作完成之后，左下角会弹出一个小窗，你可以重新修改缩放的比例和轴，1.000代表不变，2就是一倍，0.5就是一半这样。

按固定比例缩放——在缩放过程中按住 ctrl
微操缩放——在缩放过程中按住 shift

逻辑和旋转是一样的，就不再赘述了，你们可以自己试试。

从底部缩放

对照视频——《4-15.缩放物体-从底部缩放》

缩放中值得一提的是这样的一种需求：

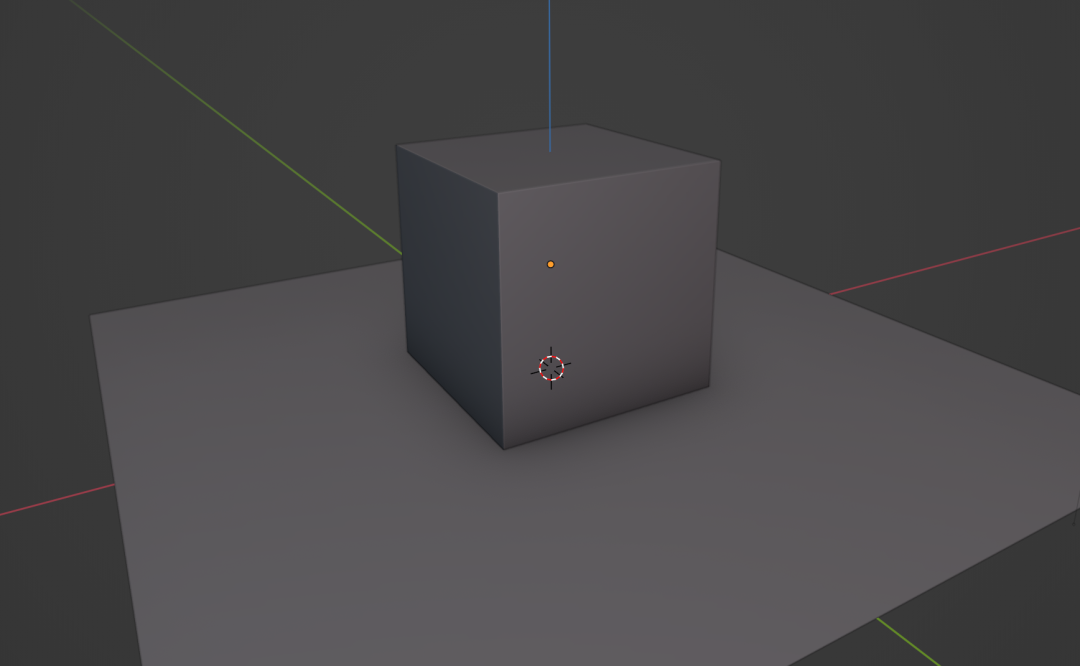

比如我在地面上放了一个方块代表一个箱子：

此时我觉得箱子矮了，我用缩放改变它的比例，按 S-Z ：

你会发现箱子倒是变长了，但是有一部分穿透到地面之下了（1），当然，你可以使用 alt+A（floor) 把箱子重新对齐放在地上，但是如果还要调整比例，就还得重复对齐，很麻烦。

出现这种问题的原因是：

在 Blender 里，无论是移动、旋转还是缩放，都是基于轴心点（2）的，比如缩放命令，是以轴心点为中心，分别向两端缩放——因为轴心点下方还有结构，所以这部分结构也会被缩放。

如果你想要方块只向上缩放，应该改变轴心点的位置到物体的底部。

使用我们安装过的插件 Piovt Transform 可以轻易做到。

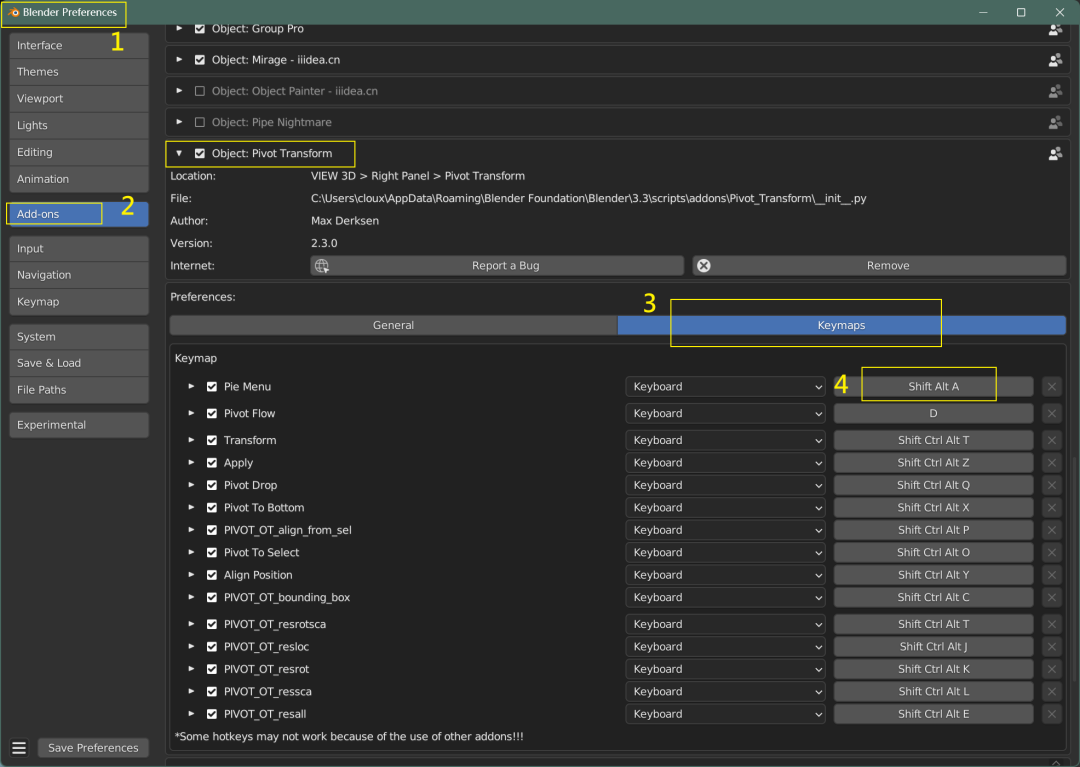

打开菜单栏 Edit—Preferences（1）—add-ons （2）选项卡：

找到插件 Piovt Transform ，点开它的设置，切换到 Keymaps（3）选项卡，找到 Pie Menu（饼菜单），确认一下快捷键是不是 shift+alt+A，如果不是，建议改成和我一样。

回到场景中，选中物体（方块）后，按 shift+alt+A ，

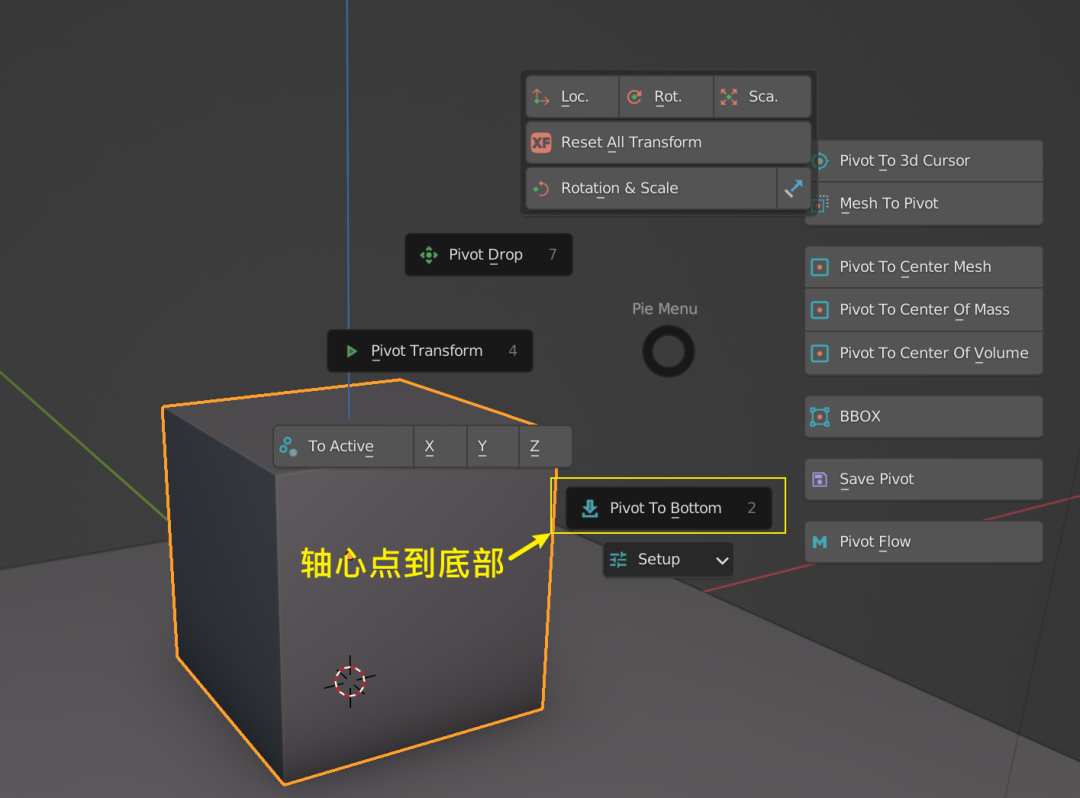

会出现一个饼菜单，这个插件主要就是用来设置轴心点的，点击 Pivot To Bottom（轴心点到底部）：

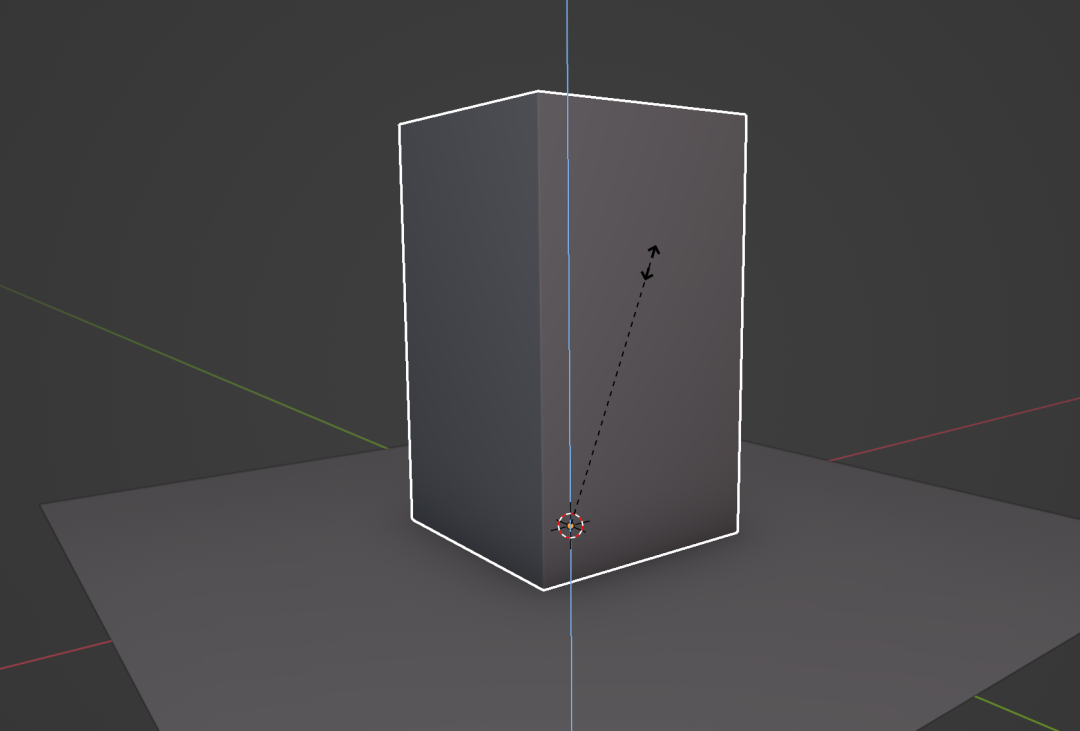

可以看到，物体的轴心点被移到了底部。

我们再对它做缩放操作，S-Z：

基于底部的轴心点，它就只会往上拉升了。

补充一下，和移动操作一样，旋转和缩放也有自身坐标系的概念。

对照视频——《4-16.旋转和缩放的自身坐标系》

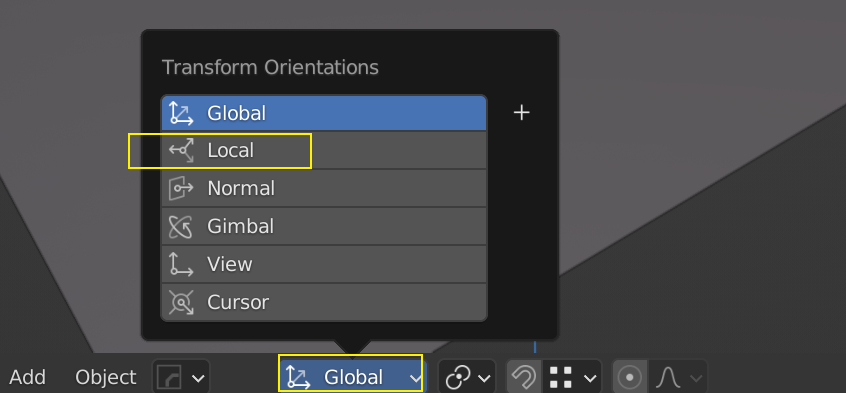

你可以通过修改坐标系的方式切换到自身坐标系：

也可以通过按两次轴的方式，对已经旋转过的物体，做临时的自身坐标系的旋转和缩放，比如：

要按自身坐标系X轴旋转，就是 R-XX

要按自身坐标系Z轴缩放，就是 S-ZZ

到这里，你已经学过了：

对3D空间的观察和操控；
对物体的选择；
对物体的移动、旋转、缩放。

这几个最基本的3D操作技能，现在该是把它们用起来的时候了，下面是一个练习，你们可以先根据已经讲过的功能试试看能不能自己做出来（可以翻前面的几篇文章查找功能），我在下一节里会做演示，并且会附带一个把它用在创作方案上的案例。

但你们还是自己先试试看。

练习：

上图是一科幻的输入设备。

你可以看到，它可以被理解为不同方块、圆柱体等基本型的组合，试着在忽略不必要的细节（只需做到大的体块组合即可，不要做特别小的细节）的情况下，只使用已经讲过的功能，把它搭建堆叠出来。

下一篇教程更新的时间是25号（周二），在那之前，尽量去试试吧。
