Blender自学基础教程2.0——9.灯光

原创 v madlineCG艺术实验室

有同学说在上一篇《曲线建模》里使用 EZLattice 插件有出现报错问题，如果你也遇到这个情况，到设置里卸载该插件，然后重新安装一下下面这个：

链接：https://pan.baidu.com/s/1Ft9toVUrFIiZb-aqf8kZOA
提取码：tgx3

从这个章节开始，我们将进入 blender 另外一部分技能的学习中去，即：灯光。

模型+灯光+材质=渲染，灯光是渲染的三要素之一。

灯光的学习，相比其他3D技能来说有一个特点，那就是技术很简单，但思路很难。

技术简单——因为灯光类型也就是那么几种，可以调整的属性也并不多，你基本上学一遍就能把它学会；
思路很难——“布光”是很专业的一门学问。往浅了说，正确的布光可以让晴天更像晴天，让阴天更像阴天，让中午更像中午，让傍晚更像傍晚；往深了说，有节奏的灯光布置，可以增强画面的戏剧效果，可以引导观众的观察路径，甚至可以形成某些暗示。

如果你希望在布光思路上有所提升，可以去找电影布光相关的资料或者书看一看，我研究过一些，总体思路和画画是一样的，就是玩对比，灯光的形状的对比，疏密的对比，明度的对比和色彩的对比等等。

就是以灯光布置为工具（画笔），创造空间（画布）在构成上的节奏感。

这部分先略过，否则又是一个系列……我会在新课程的内容里安排这个内容，经过教学试验后，后期也会考虑在公众号里整理出来。

目前我们把技术先给掌握了就好。

首先，从这里下载本节教程的相关文件：

链接：https://pan.baidu.com/s/1_cC4fEmCSuEvjlnGMK9RBg
提取码：dgin

也可以点击文末“阅读原文”的链接。

大纲：

光照知识和观察模式；
环境光的设置；
点光源；
阳光；
射灯；
面光源；
把物体变成光源。

1.光照知识和观察模式

对照视频——《9-1.光照知识和观察模式》

PS：你可以参考下载文件中的 “living room.mp4” 视频建一个空间，也可以直接用我的模型来跟练下面的部分。

学习3D灯光技术之前，需要有一些光照知识。

如果你素描基本功和光影原理过得去，就会占很大的优势，这里没办法用很大的篇幅讲光影原理，但是可以花点时间给你们理一下最基本的光照知识。

观察上图的光照

我一般把光照（效果）分为两类，一类是 直接光照，一类是 间接光照（或者二次光照或漫反射光照）。

直接光照，被光源（自身会发光的物体）发出的光打亮了的效果。比如上图中地面的阳光光斑，地面的暗部也受到了室外环境光&天空的光照，球状壁灯附近的墙面也是受的直接光照；

间接光照，被“照亮了的表面”的反弹光打亮的效果。比如妹子腿部受到了地面阳光光斑的漫反射，这些是间接光照的效果。

在布光的初期，我们只需要考虑模拟直接光照，即：用3D里的灯光去模拟环境光，模拟阳光，模拟人造灯光，即可。

间接光照计算机会自动帮我们计算出来，这也就是渲染。

注意，我上面说的是“布光的初期”，当你布完基本的光照之后，还可以有目的地按需要去做补光，比如下图：

《寄生虫》剧照和它的场景布光

为了让角色在逆光中的面部呈现所需的细节，剧组在左下角放了一个反光板，用来提供额外的间接光照——如果在3D里，这个反光板是可以做一个面光源来模拟的。

但这些额外的布光，就需要更多的美术设计构成方面的知识了，目前你们把注意力放在模拟直接光照就好。

此外，介绍一下 blender 里的几种显示类型。

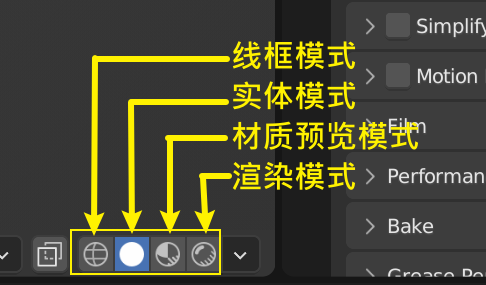

观察主窗口右下角的这几个按钮：

从左到右依次是：线框、实体、材质预览和渲染模式。

线框和实体模式一般用在建模过程中，按 shift+Z 就是在它俩之间切换；
材质预览模式可以显示贴图纹理，一般在贴图的时候用；
渲染模式可以预览灯光材质等效果，但是速度会比较慢。

我们布光的话，应该点击切换为渲染模式，如果你的电脑配置不够高，可能在这个模式里会比较卡，然后画面噪点会更多，所以要有耐心，其实影响不大，你就是看个大效果就好……我的快是因为我的配置还不错。

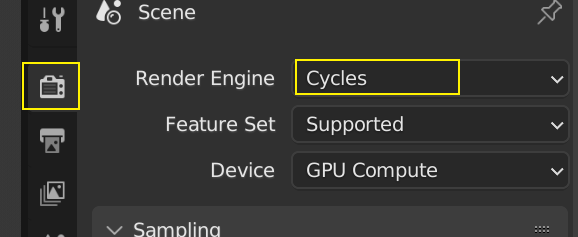

然后，点击属性栏里的渲染属性（相机图标），把渲染引擎改成 Cycles，blender 自带的渲染引擎里只有这个渲染器能计算出准确的光影效果：

下面，我们分别讲一下应该如何模拟环境光和各种类型的光源，以及如何把物体转换为光源来模拟发光物体。

2.环境光的设置

对照视频——《9-2.环境光的设置》

环境光可以认为是“外界的总体光照”。

比如上图，从窗户进来的光就是“外界的总体光照”，这个光其实是一种混合的多色光，可能包含天空光，包含室外建筑的漫反射，包含红色和绿色植物的反光等等。

通常在布光里，环境光对整个空间的影响是最大的，所以要优先确定它。

确定环境光有两种方式，一种是直接设定一个颜色；一种是使用 HDRI 贴图来模拟。

给环境设定一个颜色

如果你追求效率，最简单模拟环境光的方法就是给环境赋予一个颜色。

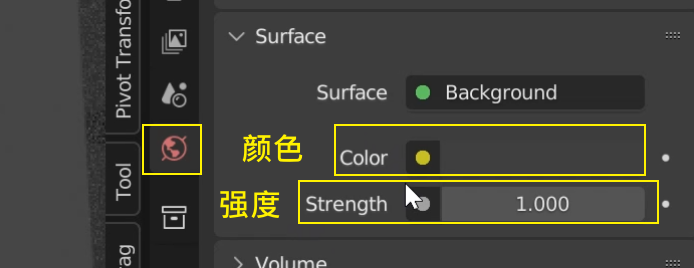

在渲染模式下，点击属性栏里的环境属性（地球图标）：

在 Surface 栏里的 Color 颜色和 Strength 强度是最常用的调整参数。

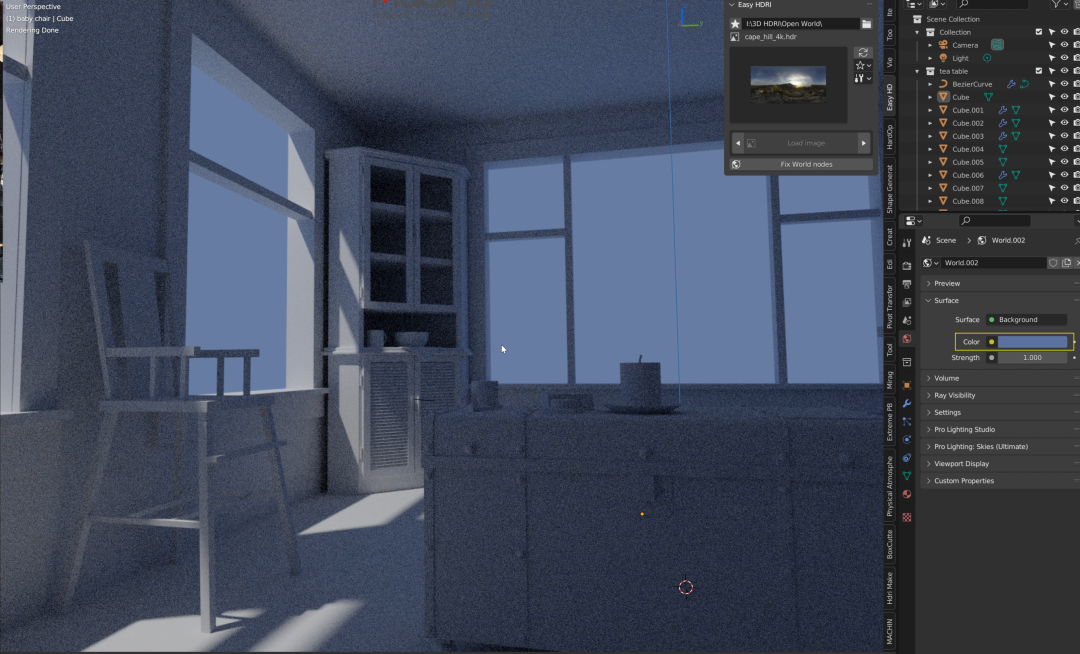

调整颜色（点击颜色后面的部分，弹出拾色器，选择一个颜色），场景中的外部空间就变成了这个颜色，你会发现这个颜色影响了室内可以被窗外的光照到的表面：

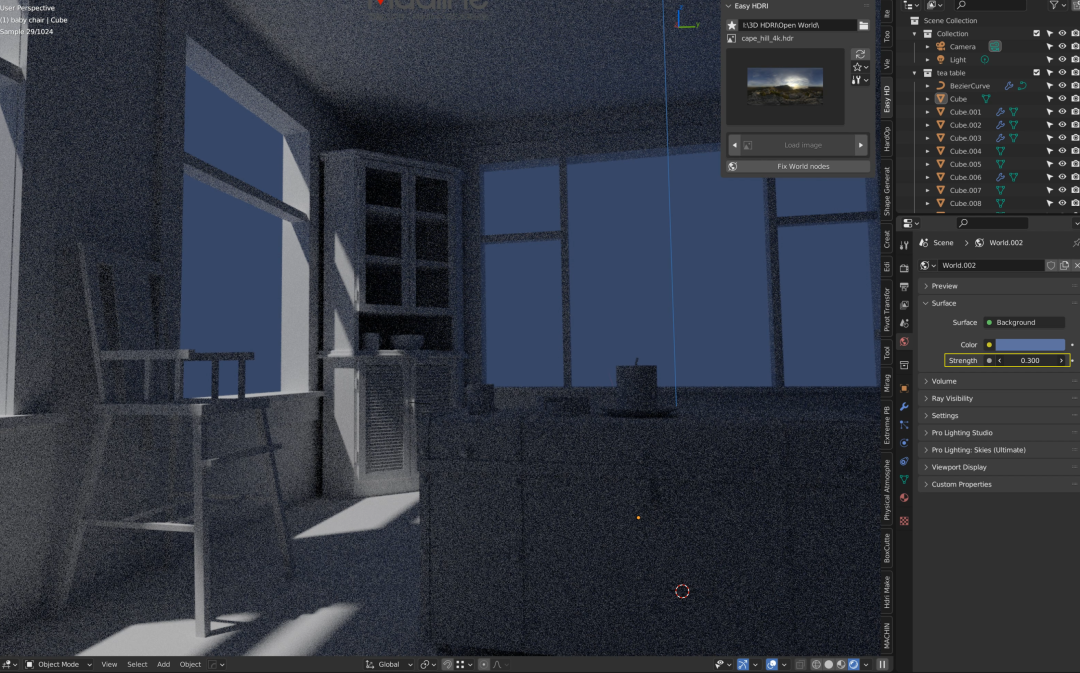

调整强度，可以定义外部环境的亮度，如果是要做夜晚氛围，当然应该把它的数值拉低一点：

给环境设定HDRI贴图

用一个颜色模拟环境虽然快速，但是毕竟不太真实——因为这样做的话，光的颜色就太单一了，如果你想更真实一些，应该考虑使用 HDRI 贴图。

所谓的 HDRI 贴图模拟环境，很好理解，就是用一张图片来作为外部的发光物体，图片发光，就能模拟实物丰富多彩的环境光色。

首先，安装下载文件里的 “EasyHDRI-1.0.1 2.8.zip” 插件，安装方法和以前的没区别，记得保存设置，然后你按 N 键打开插件栏，在侧边你就可以找到 Easy HDRI 插件了：

有了插件，你还需要去下载一些 HDRI 贴图，

你可以在搜索引擎里搜关键字“HDRI”，这种大广角的长条图片一般就是：

你可以按自己想要的氛围，把它们下载下来，JPG或者HDR格式都可以。

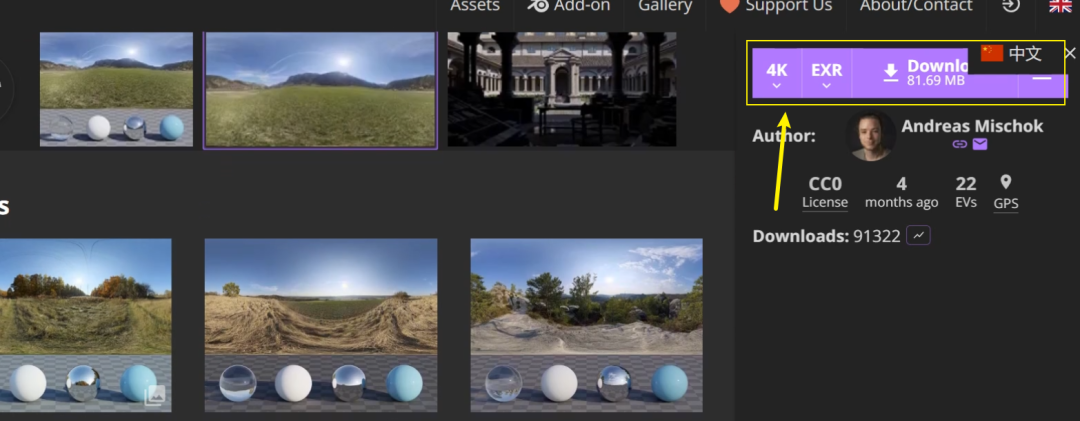

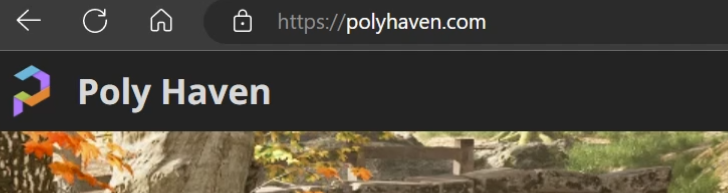

也可以到下面这个网站上下载免费开源的 HDRI 贴图：

注意，如果你的电脑配置不高，不要下载尺寸太大的图片，会卡。

一般选择1-2K的图片即可，效果上影响不大。

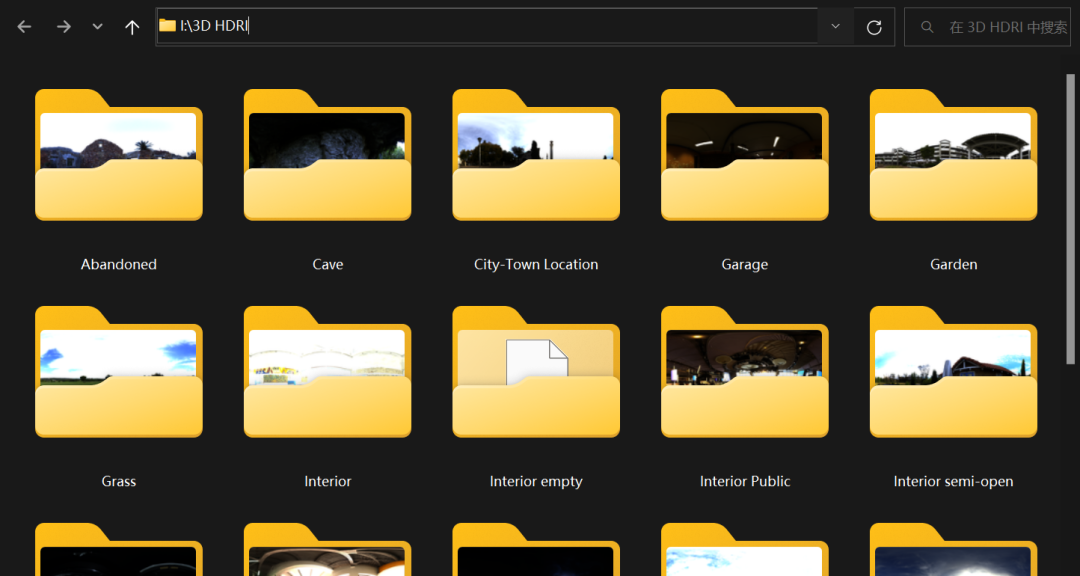

下载的图片，把它放在你的硬盘固定位置，最好是英文路径，比如我的是在 I盘的 3D HDRI 这个文件夹里：

可以做一下分类，最好也用英文命名

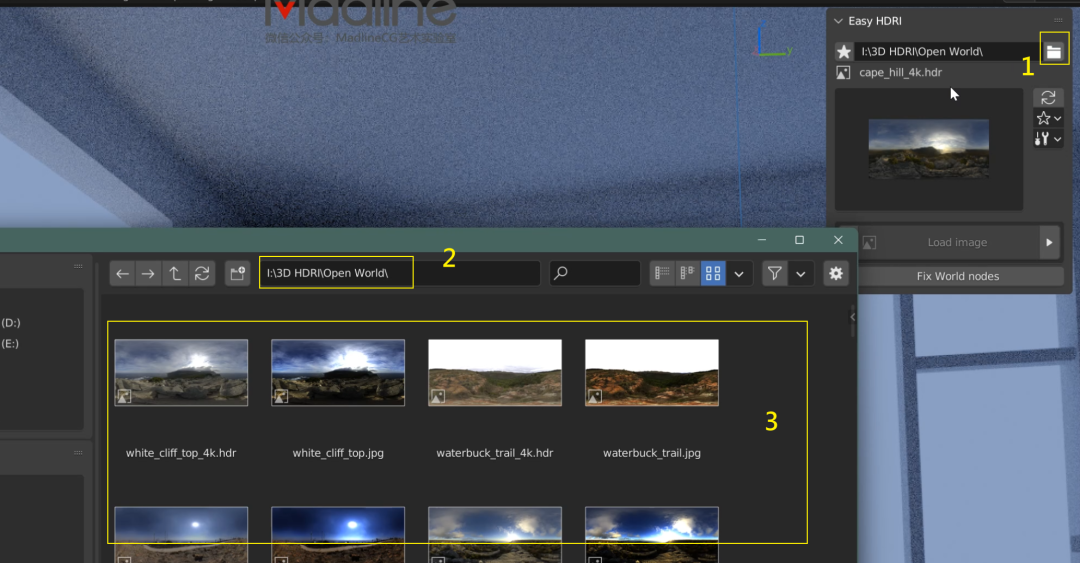

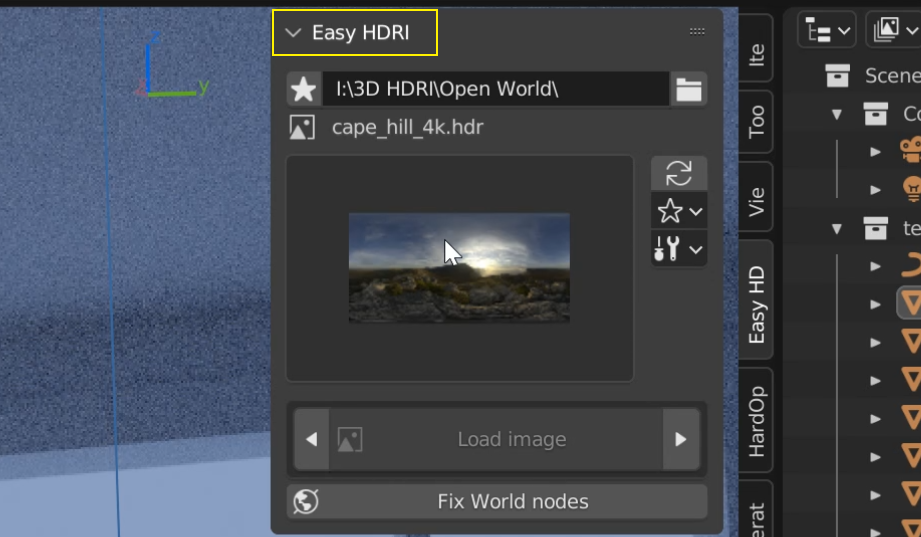

回到 Blender 里，点击 Easy HDRI 插件中的文件夹图标（1），找到你存放 HDRI 贴图的路径（2），然后随意选择一张贴图（3），点下方的 Accept：

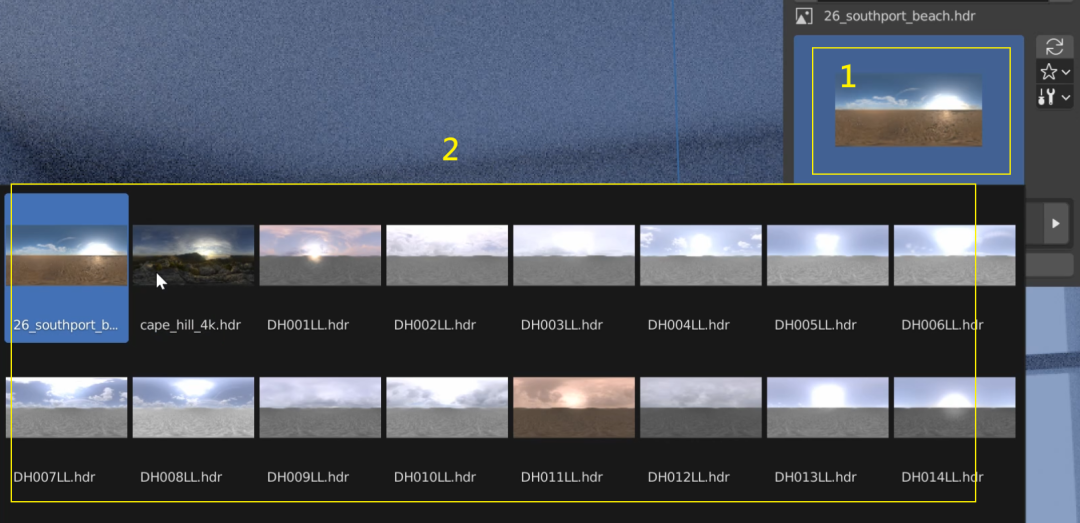

然后点击（1），就会在弹出的窗口里显示该文件夹里所有的 HDRI 贴图，选择一个比较接近你设想的气氛：

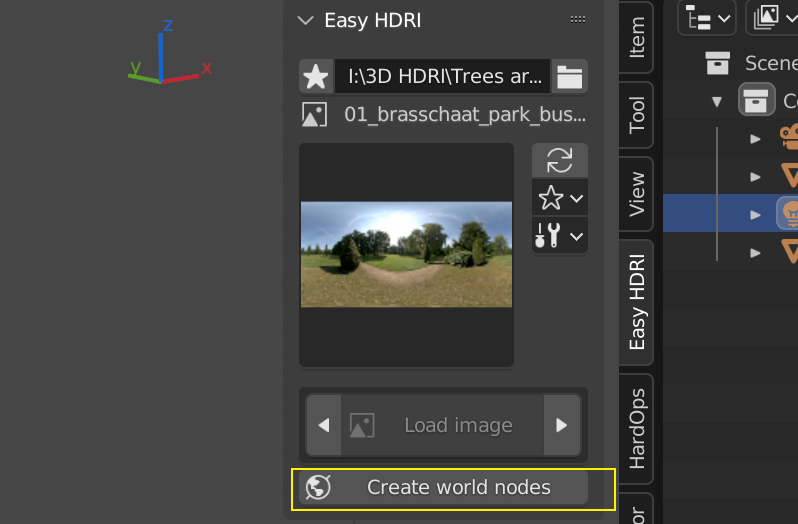

选好 HDRI 贴图后，点击插件下方的 Create world nodes 创建世界节点：

载入了一张树林环绕的 HDRI 贴图，可以看到，从窗外进来的光不止一个颜色，已经模仿得很真实了：

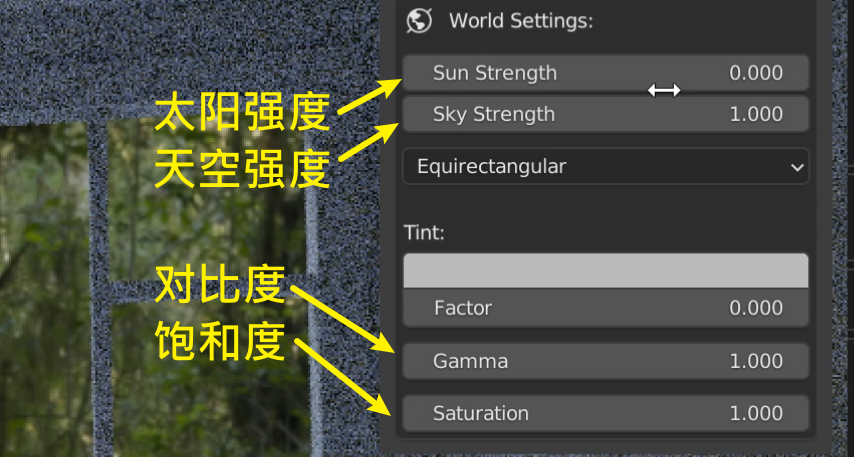

插件下方有4个选项是比较常用的：

太阳强度：如果选择的HDRI贴图里有太阳这个元素，你可以通过这个选项来控制太阳的亮度；
天空强度：调整整张贴图的亮度；
对比度和饱和度就是字面意思。

这些选项说白了就是通过调整一张图片的颜色，来改变环境光的特征。

如果你要删除当前用的这个 HDRI 贴图，

3.点光源

对照视频——《9-3.点光源》

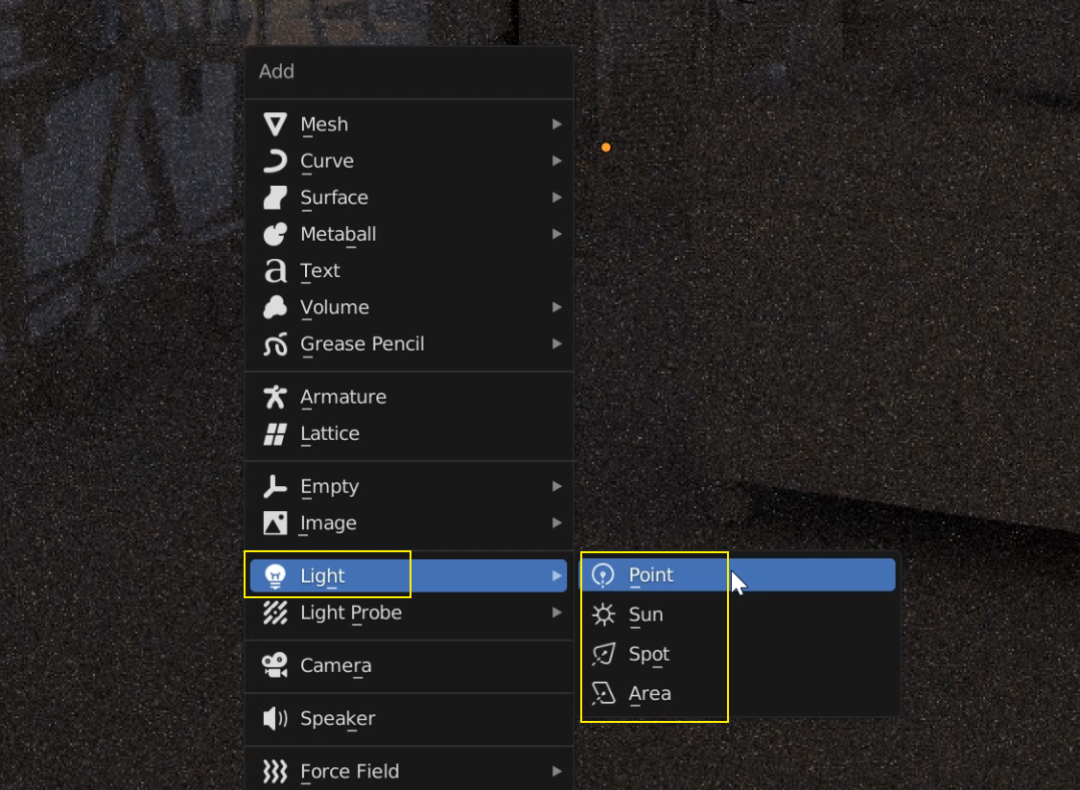

在场景中按 shift+A 添加，选择 Light 灯光，然后选择 Point 点光源：

这样你就在场景里添加了一个点光源，你可以像移动网格物体一样把它移动到自己想要的位置：

观察点光源的光照效果：

点光源可以模仿下图中这种由一个点向四面八方发射光线的光源：

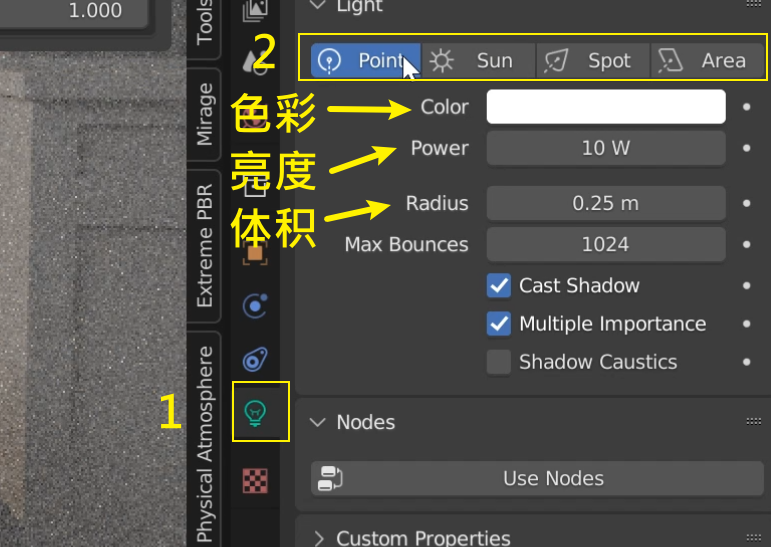

选择想要调整属性的点光源，点击属性栏上的灯光属性（灯泡图标）（1），后续你可以在（2）这里把光源类型换成其他几种（也可以在添加里之间选择种类添加）：

点光源常用的参数是色彩、亮度和体积，色彩亮度就是字面意思。

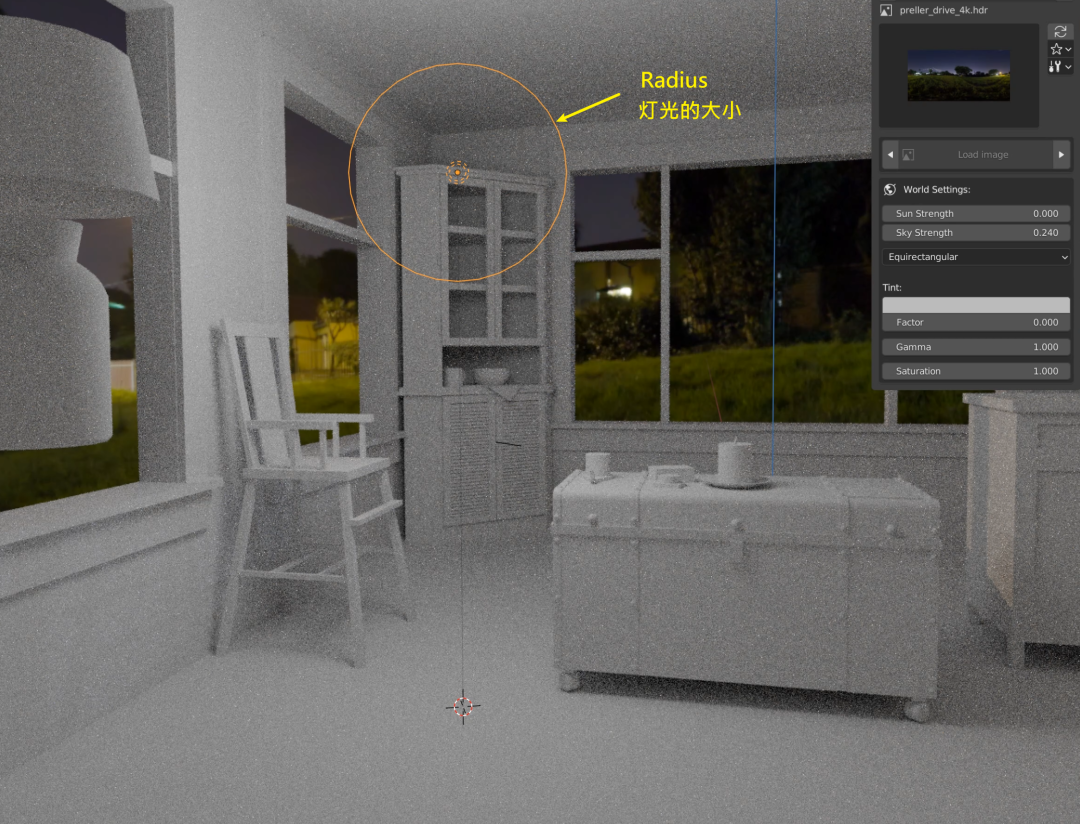

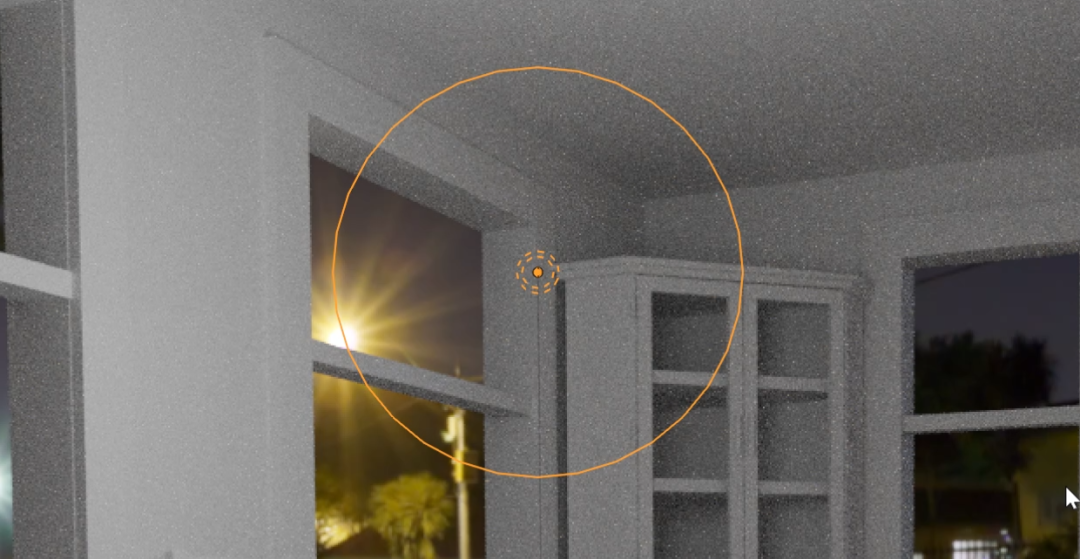

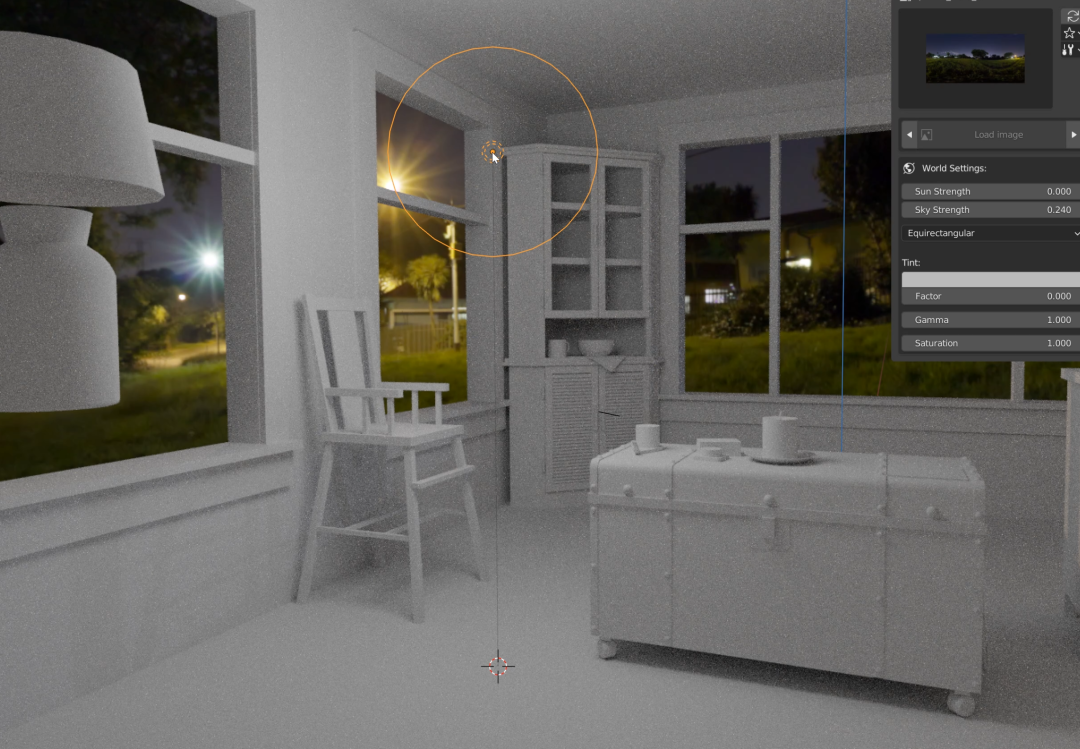

体积的话，可以把它理解为灯光的大小，就是下面这个圆圈的大小：

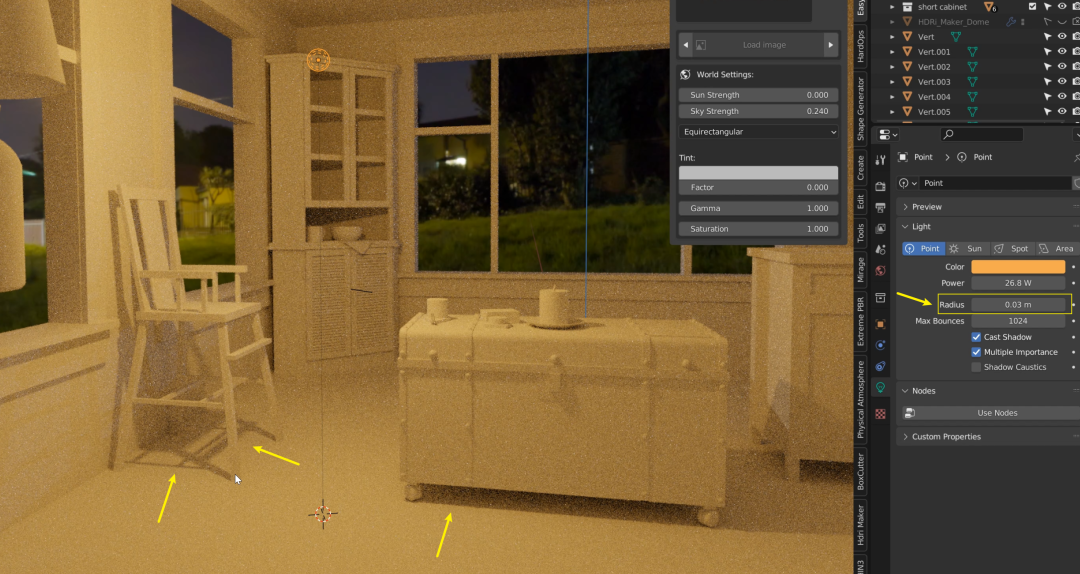

如果把体积调小，投影就会变得清晰（反之就会模糊，这和光影原理是一致的）：

4.阳光

对照视频——《9-4.阳光》

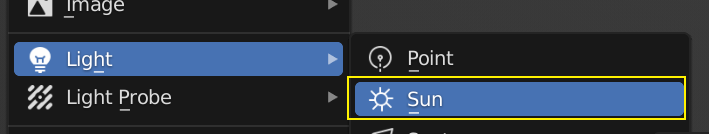

如果需要做阳光的效果，你就得在场景中添加阳光：

或者把现有的某个灯光，在灯光属性里改为阳光：

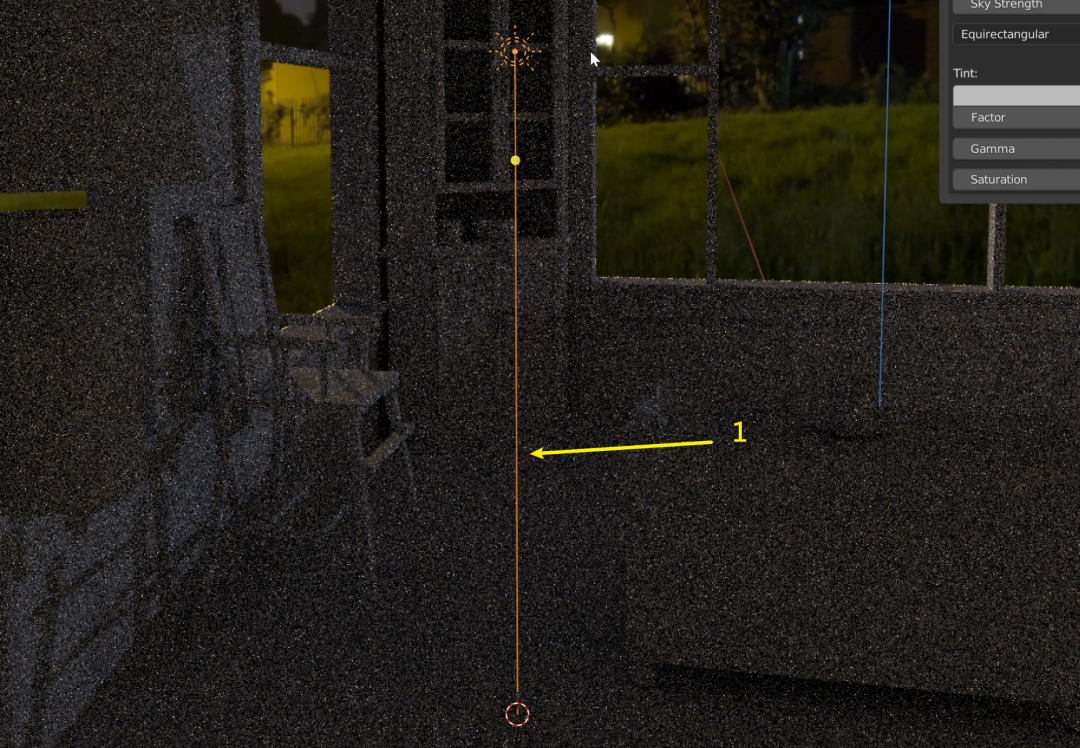

和其他光源不同的是，你无需移动阳光到室外，只要调整阳光的朝向就可以了，下图中的（1）就是太阳照射的方向。

你可以选择阳光后，按 R 选择某个轴来改变太阳的照射方向，也可以按 RR 做自由旋转：

改变照射角度：

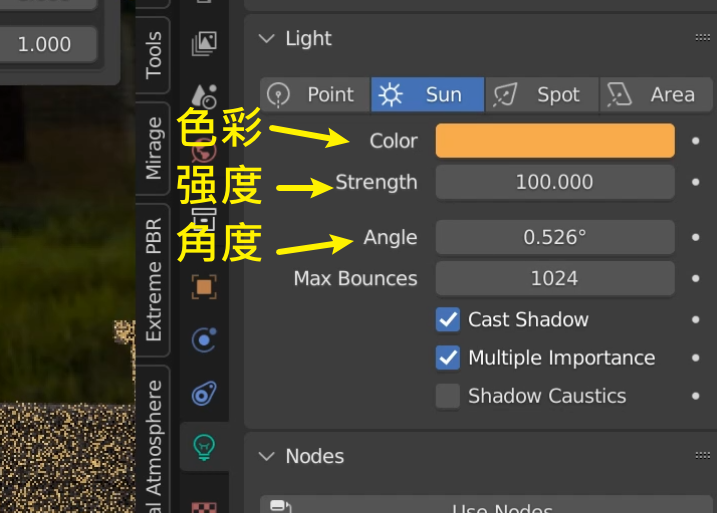

你可以在属性里调整色彩和强度来定义阳光的颜色和亮度，注意，阳光的强度数值比较敏感，你最好先拉到0，然后逐渐拉大，如果还不够亮，输入数值直到合适就好，如果阳光过分亮，产生的漫反射可能会不太真实：

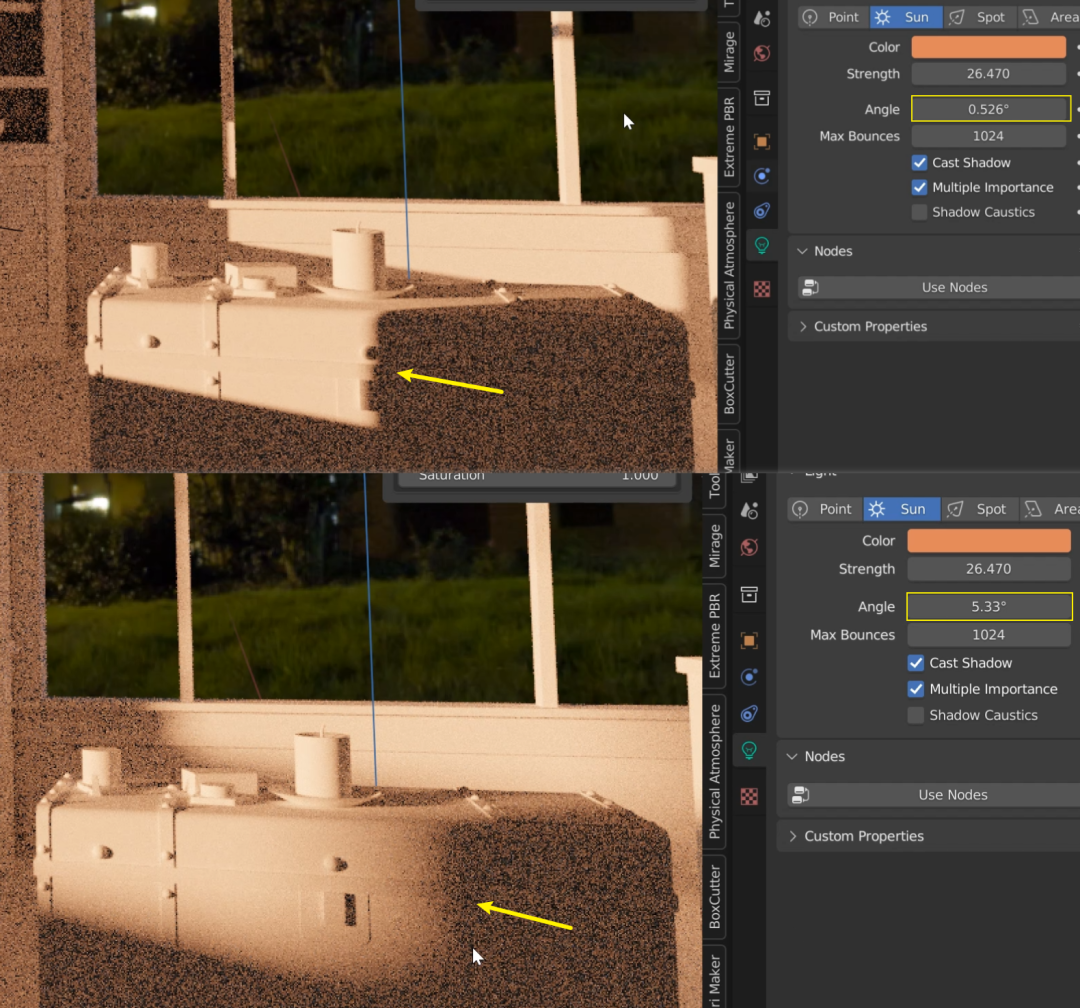

角度是用来控制阳光光斑边缘的锐利/模糊程度的：

PS：设定阳光是需要注意一些要点的，这和自然现象有关。

比如，正午的阳光，通常饱和度低，偏白，亮度高，边缘锐利；傍晚的阳光，通常饱和度高，偏黄或者红，亮度低，边缘模糊。

再比如，天上有薄的浮云的话，阳光光斑也会显得比较模糊。

总之，要调出真实可信的光影效果，你得懂点光影理论，还有就是学会观察总结不同氛围的光影特征

。

5.射灯

对照视频——《9-5.射灯》

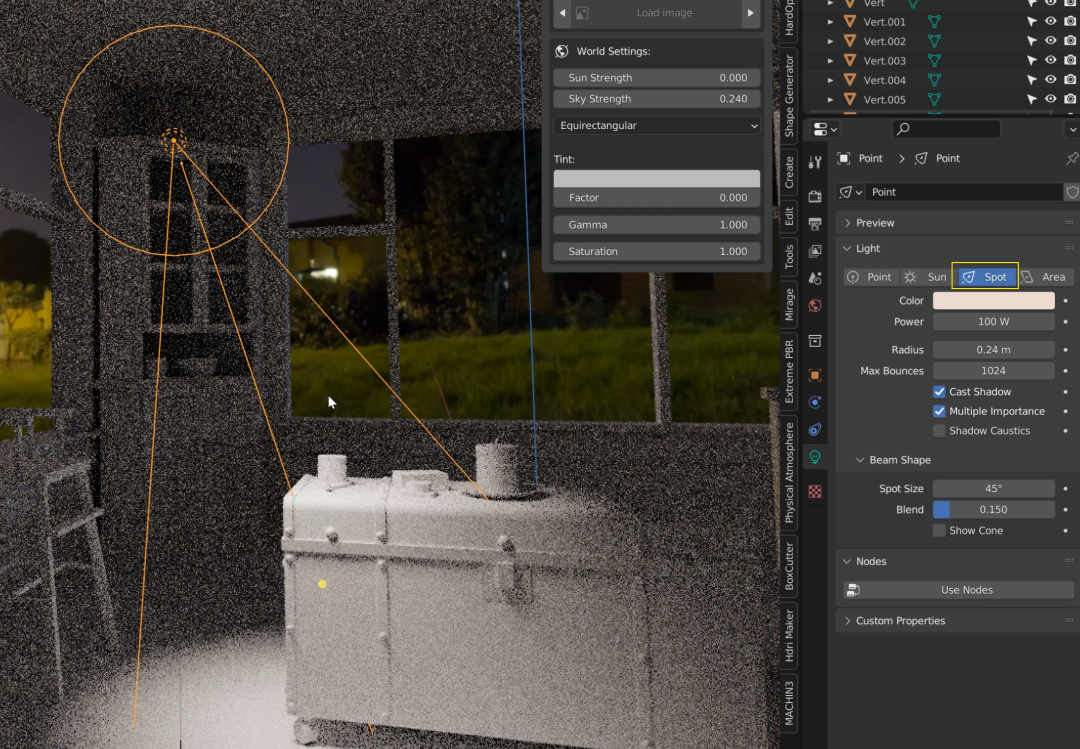

把光源改成射灯 Spot（或者在场景中添加射灯）：

看上图就知道，射灯是用来模仿那些带有方向性的光源的，比如车大灯，舞台射灯等等。你也可以像调整阳光那样调整它的照射角度。

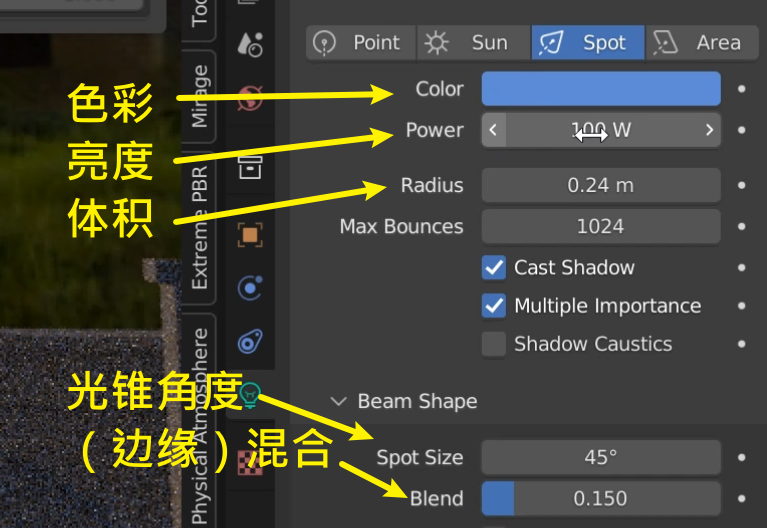

看看射灯的属性，上图中这些比较重要，色彩、亮度和体积与点光源没有区别，分别调整光的颜色、亮度和灯光的大小（边缘模糊度）。

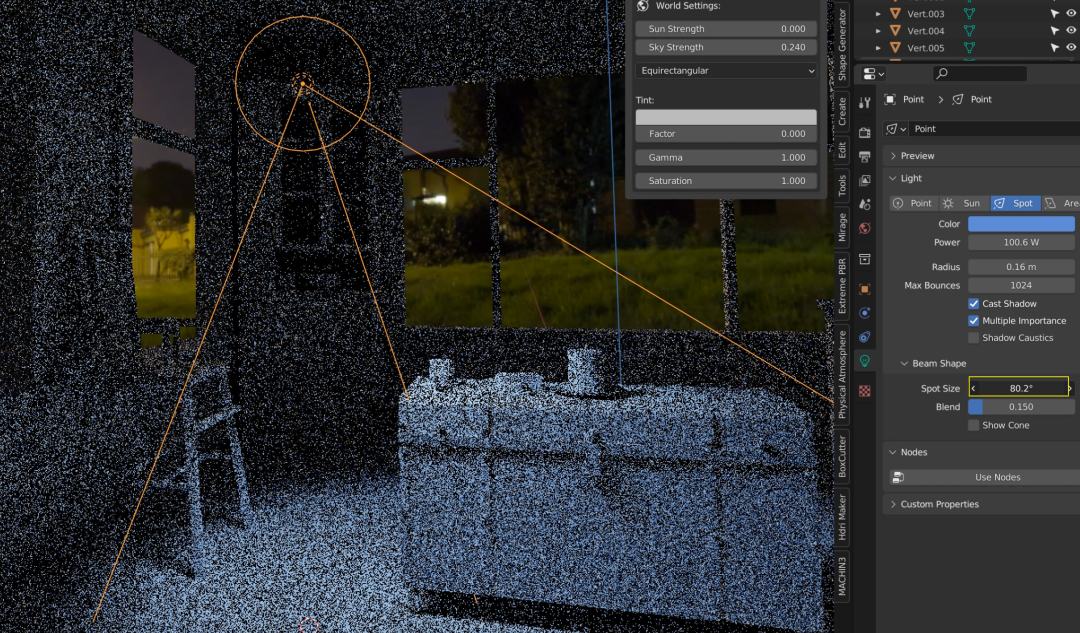

调整光锥角度，可以设定射灯的照射范围，同等亮度的射灯，照射范围变大的话，光照会变暗，要再调一下亮度：

边缘混合也是用来调整射灯照射光斑边缘的模糊程度的。

6.面光源

对照视频——《9-6.面光源》

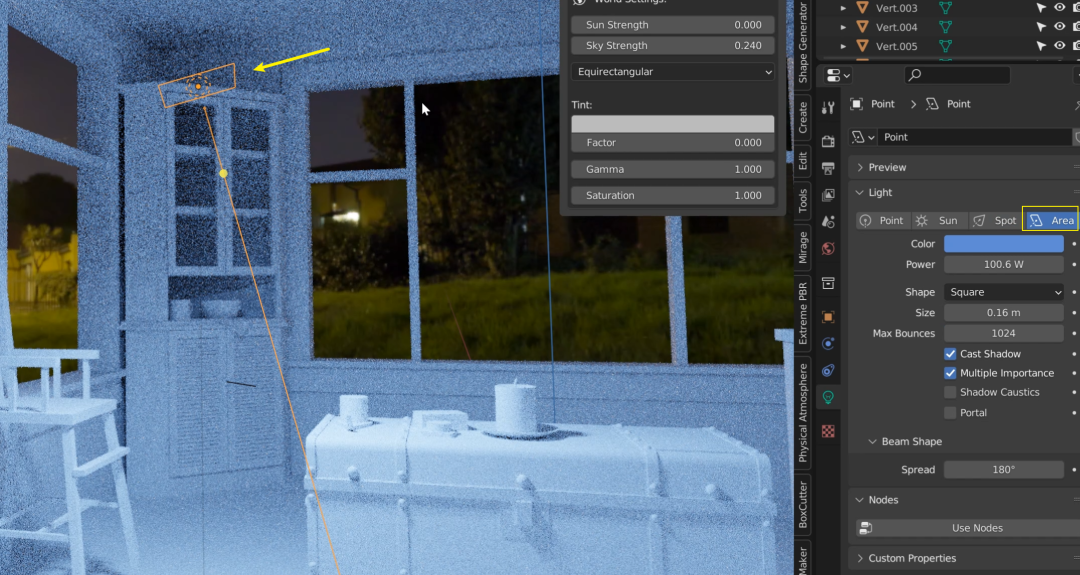

把光源改成面光源 Area（或者在场景中添加面光源）：

面光源和射灯一样有照射方向（图中直线的方向），区别是射灯被默认为一个“点”，而面光源是可以设定灯光形状和面积的，这使得它可以打出非常柔和的光影效果。

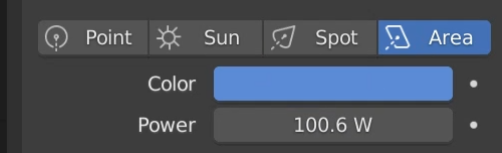

颜色与亮度和其他光源没有差别：

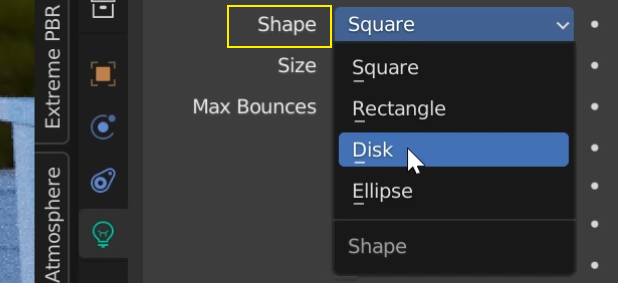

但你可以在 Shape 里选择面光源的形状，有方形、长方形、碟形和椭圆形可选，形状不同会影响到光斑的效果，你们可以试试：

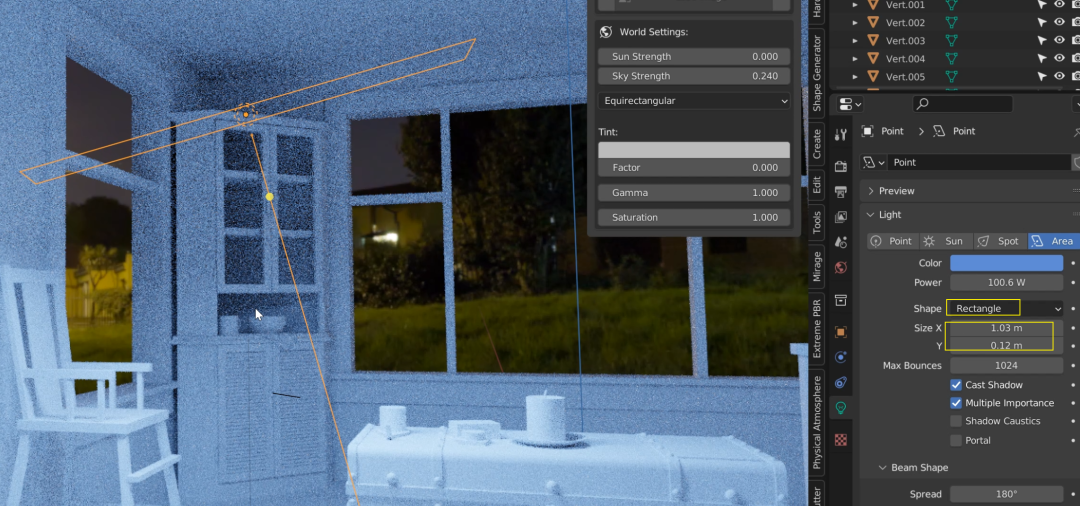

你可以选择长方形，然后调整长宽尺寸来模拟不同的面光源形状：

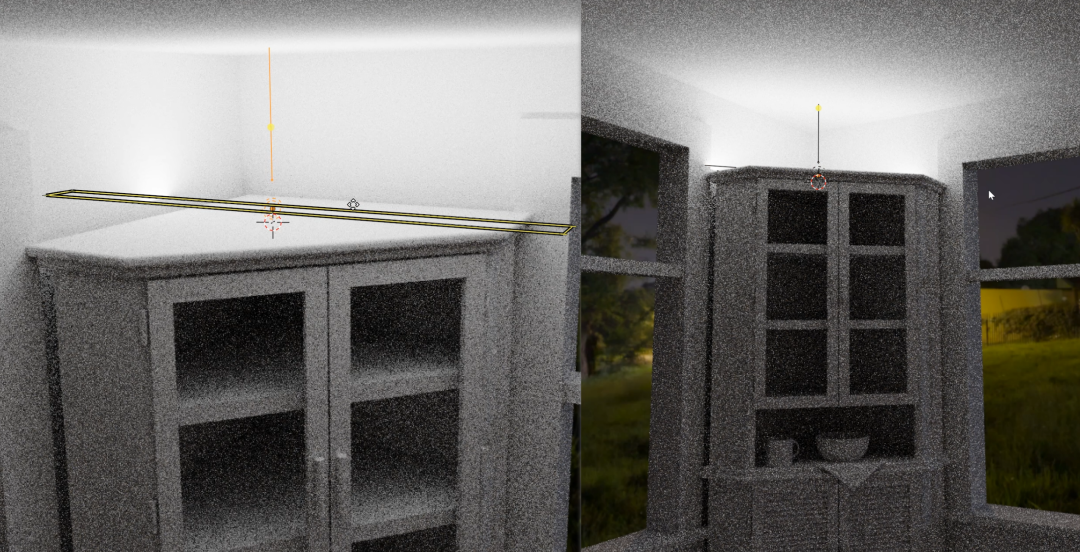

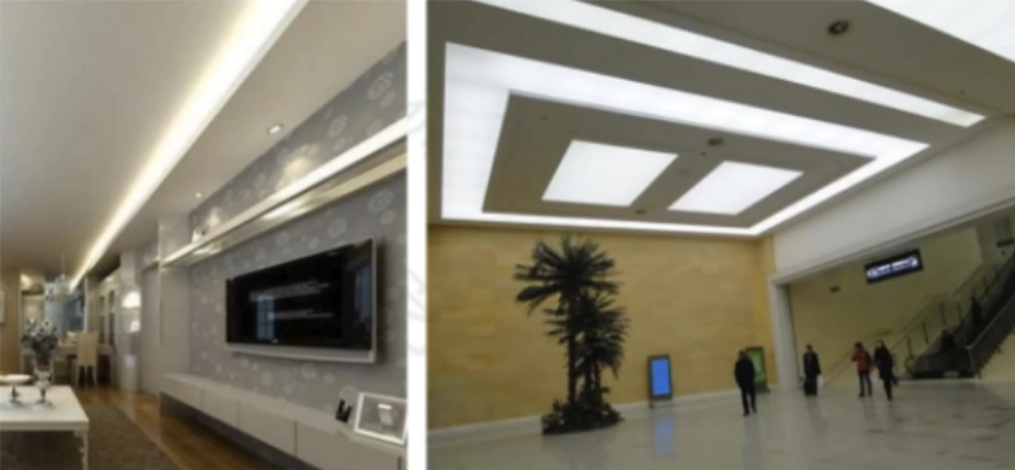

比如做成细长条的样子来模仿灯带什么的，注意下图中灯光的照射方向要向上：

下面这类灯箱片的效果也可以用它来模仿：

同样，如果面积变大，亮度会变暗，需要重新调整一下亮度。

此外，面光源的另一个用法就是用来做补光（如文首那张《寄生虫》剧照的补光）。

一般的做法是：如果你按照现实状态布好灯光后，某些暗部希望能更多体现细节，则可以在暗部打一些面光源。注意，面光源的面积要稍微大一点才会比较柔和，还有就是在亮度上，不要超过主光源，否则画面容易花乱。

7.把物体变成光源

对照视频——《9-7.把物体变成光源》

当光源本身在场景中能被看到的时候，最好的选择是把物体变成光源——前面几种方式，只是有了光照的效果，但是光源本身是虚拟的。

场景中看不到光源本身，可以用一个面光源模拟顶部灯光即可

场景能看到光源，就应该把物体变成光源

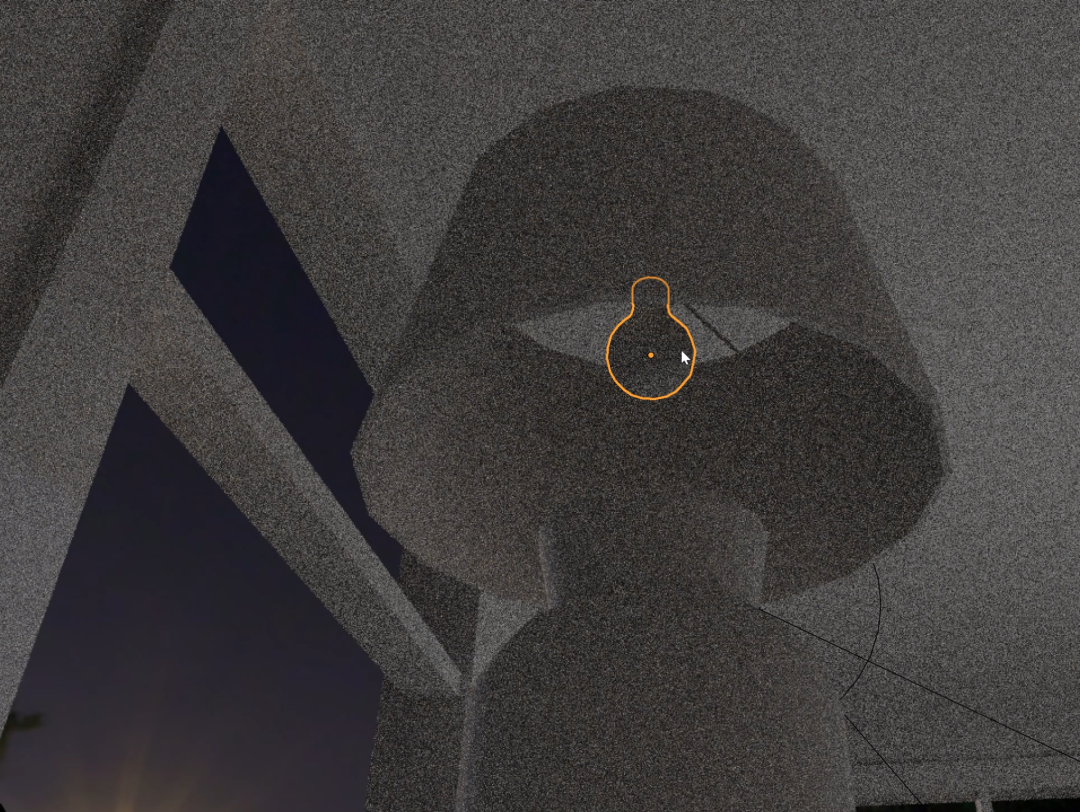

此前我们做过一个台灯，并且把它在灯罩里面的灯泡做了出来，现在我们把它变成光源：

你可以把任何网格物体变成光源

选择物体（1），在属性栏中点击材质属性（2），然后按一下New（3）：

本质上，我们是给它加了一个发光材质，所以是在材质属性里面调

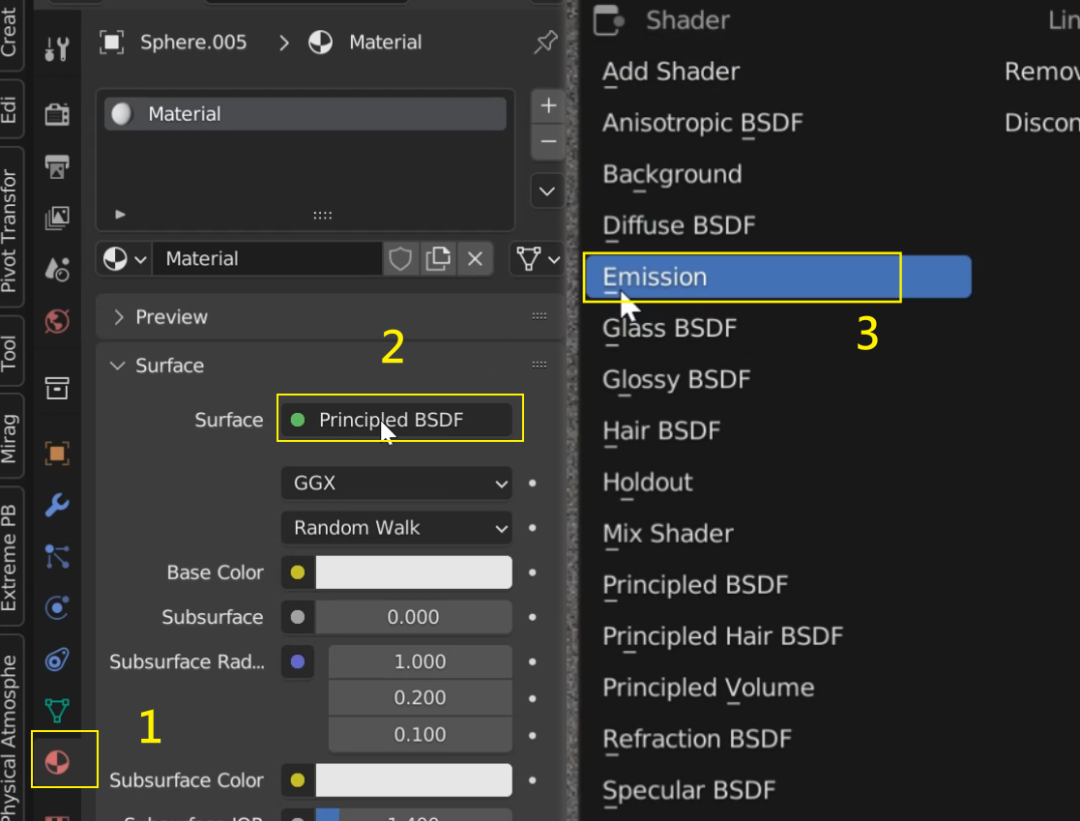

点击（2）更换材质类型，选择 Emission 发光材质（3）：

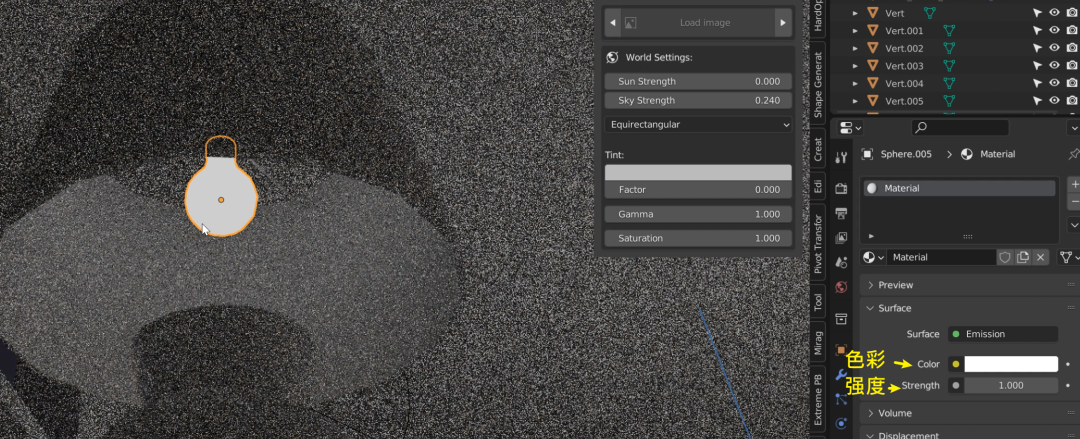

物体就转变为光源了，在材质下面你会看到和光源同样的调整参数——色彩和强度，调整它们获得满意的效果：

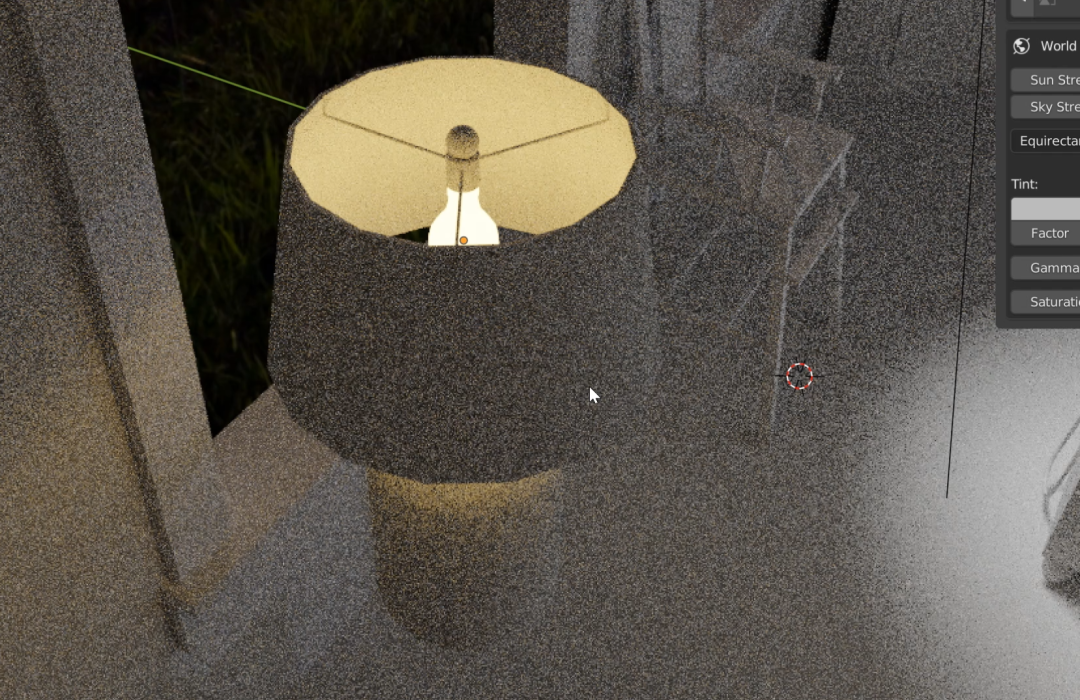

效果很真实，因为由物体转变成的光源，包含了准确的形状信息：

此时你就会知道，应该用这种方式去做下面这张图上的壁灯，建两个球体，然后转化为光源即可：

下一章中，我会把下面这张图剩余的物体都大致建出来，由于物体繁琐，步骤图就不配了，反正翻来覆去也就是那些技巧。

我会选择有代表性的一些建模方式写在文章里，作为我们建模部分教程的完结，如果看视频有任何疑问，可以直接在评论区留言。

下次见
