深入理解Android逆向调试原理

kxliping 看雪学苑

本文为看雪论坛优秀文章

看雪论坛作者ID：kxliping

一、为什么要写这篇文章

使用IDA远程调试Android SO时，有一些场景需要在init_array、JNI_OnLoad等函数入口处下断点，对应的调试手法是以调试模式启动应用，处理完毕之后通过jdb命令通知应用继续运行，这种方法的优势是能够在程序开始运行之前获取程序的控制权。

在上面的步骤中，jdb命令有一个选项，是调试端口（port），这个端口号一般通过DDMS获取，常见的教程也是教大家通过DDMS来获取。

但是DDMS已经被官方的开发套件弃用，而我既不想修改已经搭建好的环境，也不想额外下载旧版本的开发套件，所以打算研究一下有没有更加便捷的方式。

我最初的思路是这样：DDMS在调试过程中最主要的作用就是展示端口号，这个端口号由jdb在host上直接使用，说明是host的本地端口，jdb使用本地端口是无法直接与远程终端（这里就是Android）通信的，说明经过了端口转发。

所以我的初步判断是，DDMS通过端口转发将本地端口转发到了目标机器的端口，如果能够找到目标机器的端口，那就可以通过命令行来执行转发。

经过初步的探索，我找到了DDMS的替代方案。但在通过搜索引擎寻找答案的过程之中，我发现两个非常普遍的问题：一个是很多做Android逆向的同学，虽然对逆向调试的操作过程都很熟练，但是对这些操作的原理并不了解；第二个问题，就是网络上甚至实体教材上的教程，只注重操作，不注重背后的原理，这从源头上导致后来的学习者只知其然，不知其所以然。

因此我有了写一篇科普这方面基础知识文章的想法，希望用这篇文章帮助初入Android逆向领域的同学更好地入门，也希望所有对Android逆向调试的步骤有疑问的同学，能够从这一篇文章中找到答案。

二、文本的目标读者是谁

本文的目标读者包括：

1. 刚入门Android逆向的同学。

2. 想要深入了解Android逆向调试原理的同学。

3. 从事Android开发相关工作的同学。

三、阅读本文的潜在收益是什么

阅读本文的潜在收获包括但不限于如下几点：

1. 对Android调试原理较为深入的理解；

2. 对Android逆向调试原理的深入理解；

3. 掌握Android逆向调试的操作步骤；

4. 掌握在没有DDMS的情况下逆向调试Android的操作技巧。

本文不包括的内容：

1. 对JDWP协议细节的介绍；

2. 对调试器内部原理的介绍；

3. 相关原理源代码的详细分析。

四、Android逆向调试的几个关键步骤

本文介绍的主要场景是使用IDA远程调试Android SO，因为这个场景是最常用、知识面覆盖最广的Android逆向调试场景。

使用IDA远程调试Android SO的操作方式有两种，一种是在进程起来之后直接附加，另外一种是以调试模式启动应用。本文只讨论第二种，因为第二种操作方式能够完全覆盖第一种。

使用IDA远程调试Android SO的一般步骤如下：

1. 以调试模式启动应用

Adb shell下执行命令：

am start -D -n com.outdoor.debugtest/.MainActivity

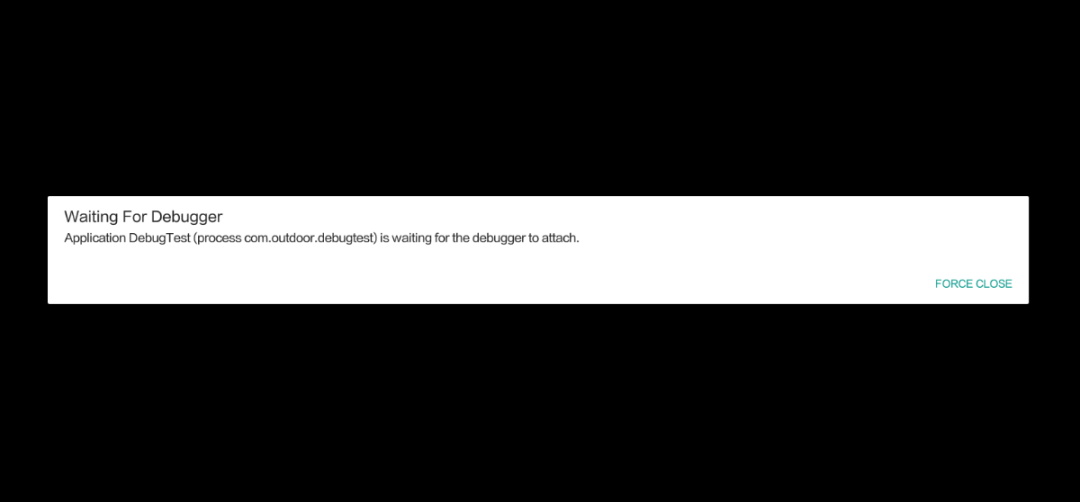

操作结果，应用进入等待调试连接的界面：

2. 启动android_server

ringtag:/data/local/tmp # ./android_server64
IDA Android 64-bit remote debug server(ST) v1.22. Hex-Rays (c) 2004-2017Listening on 0.0.0.0:23946...

3. 执行端口转发

adb forward tcp:23946 tcp:23946

4. IDA附加到调试进程

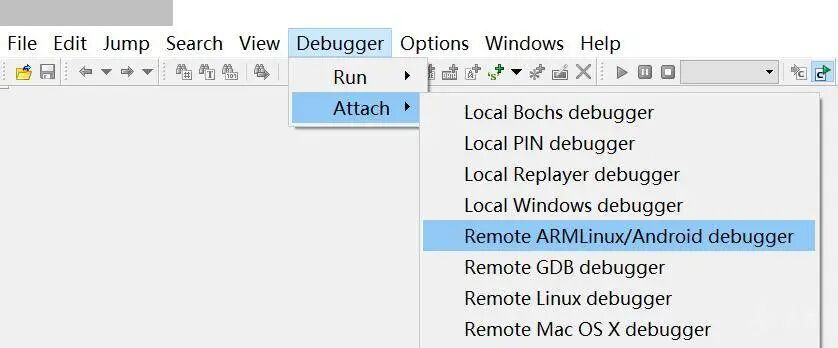

选择远程ARMLinux/Android debugger：

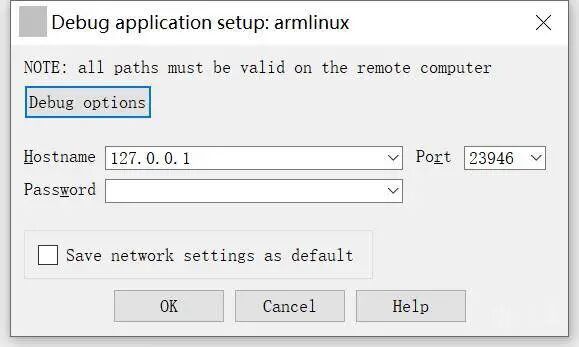

填写hostname为127.0.0.1或localhost：

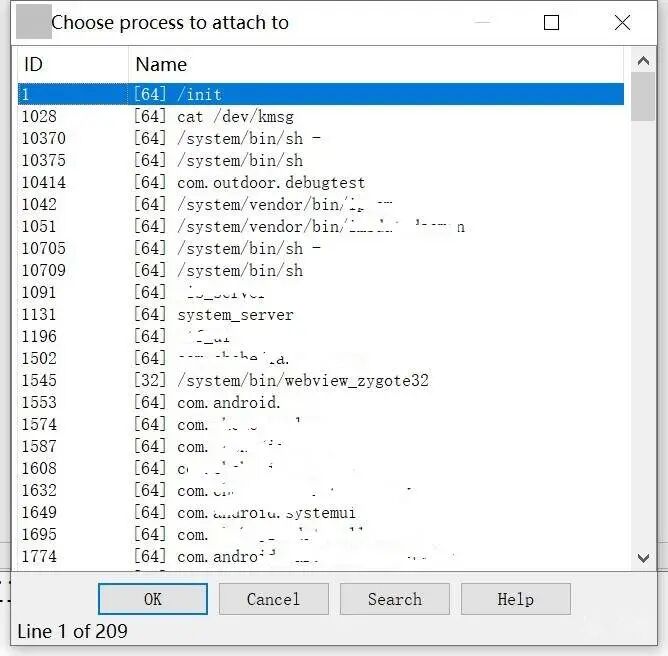

附加到调试进程：

成功附加到调试进程：

配置调试选项，勾选“Suspend on library load/unload”，以在目标SO加载时进程能够停下来：

5. Jdb连接到调试进程的VM

DDMS查看调试进程端口号，假设为55555，在host机器上执行：

C:\Users\reverser>jdb -connect com.sun.jdi.SocketAttach:hostname=localhost,port=55555设置未捕获的java.lang.Throwable设置延迟的未捕获的java.lang.Throwable正在初始化jdb...>

IDA中按F9进程继续运行，直到目标SO被加载。

IDA output窗口显示目标SO文件被加载：

PDBSRC: loading symbols for '/data/app/com.outdoor.debugtest-iQxBx29FyKFuLtnU6wwQag==/lib/arm64/libnative-lib.so'...

6. 在目标SO上下断点

在IDA Modules模块中搜索目标SO库并双击选中，找到目标函数下断，即可开启调试流程。

以上便是IDA远程调试Android SO的关键步骤，针对如上步骤，我现在提出如下几个疑问供大家思考：

a. DDMS展示的端口号，是怎么得来的？有没有更加便捷的方式获取这个端口号？

b. Jdb connect命令是Java VM调试相关的命令，在SO调试中为什么要用它？它在和哪个模块进行通信？IDA附加上进程之后为什么不能直接开始调试？

c. Adb、android_server、IDA之间的关系是什么？IDA与应用进程之间的调试连接到底是如何建立的？IDA调试Android SO的技术原理是什么？

以上问题由浅入深，从对操作技巧层面的思考，到对背后调试原理的思考，这也是我自己探索这个问题的一个过程。在回答这些问题之前，我们需要做一些关于调试原理的铺排工作，以帮助大家全面、深入地理解问题。

五、Android调试模型分析

本小节对Android调试模型的介绍，主要参考自源码文件/system/core/adb/jdwp_service.cpp 中的相关注释。因为这一部分注释详细阐述了Android调试模型是如何建立起来的，所以我会首先翻译这个模型的建立过程，然后进行一个抽象的总结，以帮助大家更好地理解Android的调试模型。

1. Android源码对调试模型建立的描述

（1）当adbd启动之后，它会创建一个unix类型的server socket套接字，名字叫@jdwp-control；

（2）当一个新的JDWP守护线程在一个新的VM进程中启动时，这个新启动的JDWP线程会创建一个到@jdwp-control的连接，以宣告它自己的可用性：

50       JDWP thread                             @jdwp-control51           |                                         |52           |------------------------------->         |53           | hello I'm in process <pid>              |54           |                                         |55           |                                         |

上面这个连接一直保持着，直到JDWP线程所在的进程结束；

（3）因此，adbd维护着一个JDWP列表，记录着每个活跃的进程。Adbd可以通过“device:debug-ports”服务同每一个客户进程进行通信；

（4）当有调试器想要连接时，调试器执行“adb forward tcp:<hostport> jdwp:<pid>”命令，“jdwp:<pid>”用来指定设备上的目标JDWP进程。

（5）Adbd收到命令后，执行如下操作：

调用socketpair()创建一对“equivalent sockets”；
将第一个socket附加到本地socket，本地socket本身又连接到远程socket；
使用sendmsg()将第二个socket的文件描述符直接发送给JDWP进程。

JDWP thread                             @jdwp-control    |                                         |    |                  <----------------------|    |           OK, try this file descriptor  |    |                                         |    |                                         |

（6）接着，JDWP线程使用这个新的socket描述符作为它与调试器的通信通道（接收JDWP-Handshake消息，应答调试器的消息等等）。

整个过程建立起来后，可以用下面这个图表示：

            ____________________________________           |                                    |           |          ADB Server (host)         |           |                                    |Debugger <---> LocalSocket <----> RemoteSocket  |           |                           ^^       |           |___________________________||_______|                                       ||                             Transport ||   (TCP for emulator - USB for device) ||                                       ||            ___________________________||_______           |                           ||       |           |          ADBD  (device)   ||       |           |                           VV       | JDWP <======> LocalSocket <----> RemoteSocket  |           |                                    |           |____________________________________|

2. 对Android调试模型的总结

对于如上内容，我要明确阐述的第一个点是，以上调试模型是针对Android VM的调试模型，这个模型的顶层形式如下图，其中，调试器通过JDWP协议与Android虚拟机进行通信。

而IDA对android的支持，是在整个进程的层面，并不局限于Android虚拟机。这其中的区别可以用如下方法简单区分，IDA能够支持对原生程序进程的调试，如linker、init进程等等，而基于JDWP协议的这一套原生调试框架并不支持。

归纳而言之，原生基于JDWP的调试框架与IDA的android调试框架，是两个层面上的调试实现，前者是虚拟机层面的实现，后者是整个进程层面的实现。理解这一点对理解Android逆向调试的原理至关重要。

六、逆向调试关键步骤解密

有了以上知识的铺垫，我们就可以开始研究第四章中提出的几个问题了。

1. DDMS展示的端口号，是怎么得来的？有没有更加便捷的方式获取这个端口号？

根据前一章的阐述，调试器通过执行“adb forward tcp:<hostport> jdwp:<pid>”命令将host机器上的hostport端口转发到Android上的调试进程，以便调试器通过这个端口连接到目标进程。所以这个hostport是调试器指定的，据此推测，DDMS便是通过这种转发方式获取到这个端口并展示到界面上。

因此，我们可以通过“adb forward tcp:<hostport> jdwp:<pid>”命令，替代使用DDMS的方式。

与问题1相关的进一步思考

当我们以调试模式启动应用时，应用会输出如下形式的日志信息:

--------- beginning of system03-08 10:01:05.709 6761 6761 W ActivityThread: Application com.outdoor.appcomvulbypassactivityperm is waiting for the debugger on port 8100...

日志信息表明应用在端口8100处等待调试连接，那是不是表明我们可以直接将hostport转发至Android 8100端口呢，尝试后你会发现不会成功。原因如下：

Android应用的调试模式有“dt_socket”和“dt_android_adb”两种，即通过socket或者adb连接到JDWP线程。所以理论上，通过将hostport转发到8100也是可以实现的。但进一步分析源码之后发现，Android虚拟机默认以“dt_android_adb”的模式启动，并且这个启动参数硬编码在源文件之中，不可手动配置的。

frameworks/base/core/jni/AndroidRuntime.cpp

601  int AndroidRuntime::startVm(JavaVM** pJavaVM, JNIEnv** pEnv, bool zygote)602  {……772 773      /*774       * Enable debugging only for apps forked from zygote.775       * Set suspend=y to pause during VM init and use android ADB transport.776       */777      if (zygote) {778        addOption("-agentlib:jdwp=transport=dt_android_adb,suspend=n,server=y");779      }
……995      if (JNI_CreateJavaVM(pJavaVM, pEnv, &initArgs) < 0) {996          ALOGE("JNI_CreateJavaVM failed\n");997          return -1;998      }999 1000      return 0;1001  }

所以直接转发8100端口会失败，因为Android VM的启动模式是“dt_android_adb”，JDWP线程也没有监听8100端口，这条日志给很多人带来了困扰。

最后，如果想要实现通过socket直接连接到JDWP线程，有没有办法呢？答案是有的。有两种可行的方式，一种是安装hook框架直接修改参数，但这种做法意义不大；另外一种是通过操作动态库的方式（dlopen、dlsym），修改调试启动参数，然后重启JDWP线程，这种适合实现生产环境下的远程调试。

2. Jdb connect命令是Java VM调试相关的命令，在SO调试中为什么要用它？它在和哪个模块进行通信？IDA附加上进程之后为什么不能直接开始调试？

在前面一章中，我们明确了通过原生JDWP的方式调试与使用IDA调试是两个层面的调试手段。

使用Jdb的目的，是为了通知VM继续运行，因为应用以调试模式启动（以调试模式启动的原因是为了在程序早期下断点），启动之后一直在等待调试连接，Jdb通过“dt_android_adb”的方式，连接到了目标进程的VM，VM继续运行，这样IDA才可以在运行着的进程上进行调试。

归纳而言之，对JDWP调试手段的运用，是一种辅助手段，这种辅助手段使得我们能够在进程早期下断点。

3. Adb、android_server、IDA之间的关系是什么？IDA与应用进程之间的调试连接到底是如何建立的？IDA调试Android SO的技术原理是什么？

根据前两个小节的内容，我们知道了adb套件实际上是在辅助建立调试连接：

a. 在JDWP调试连接中，提供“dt_android_adb”模式所需的通信功能；

b. 在IDA调试连接中，提供端口转发、远程启动进程的手段。

而android_server、IDA之间的关系，基本上与原生调试模型保持着一致，它是IDA对android逆向调试的实现：

         ____________________________________            |                                    |            |     IDA (host)                     |            |                                    |            |                      RemoteSocket  |            |                           ^^       |            |___________________________||_______|                                        ||                              Transport ||    (TCP for emulator - USB for device) ||                                        ||             ___________________________||_______            |                           ||       |            |   android_server (device) ||       |            |                           VV       |PROCESS <======>  ptrace <---->    RemoteSocket  |            |                                    |            |____________________________________|
