本次推文选择Adobe Illustrator(AI)绘制，为国自然基金的撰写画上点睛一笔。
另外，我们上期还推荐了用小软件Pathwaybuildertool+PPT结合绘制机制图，感兴趣点击查看：SCI文章中机制图如何设计与绘制—这个小软件+PPT可帮你搞定。

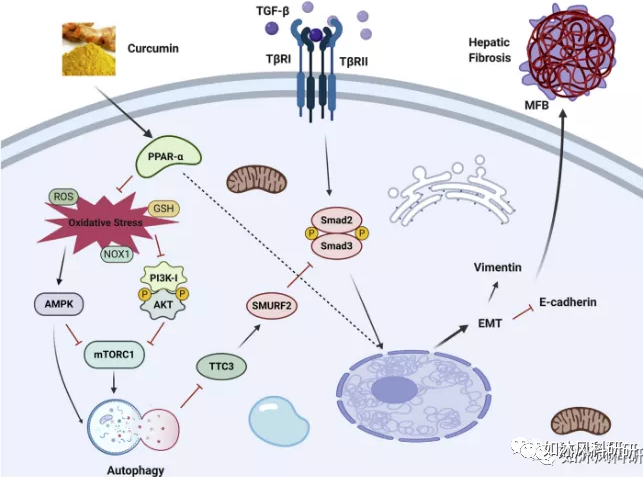

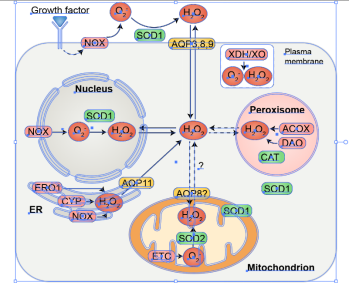

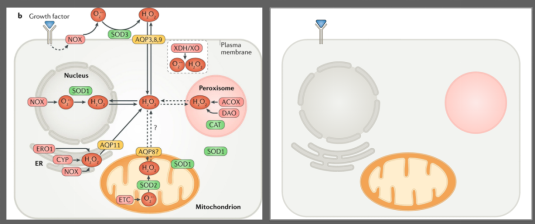

本次推文以该图为例：
转自 https://www.nature.com/articles/s41580-020-0230-3
对模式图解构，整张图的几个元素如下：
绘制时先画整体再画细节：
1. 画细胞轮廓：打开AI，新建画板，我们从简单的开始入手。首先从工具箱中选择圆角矩形工具，画一个大的圆角矩形代表细胞。

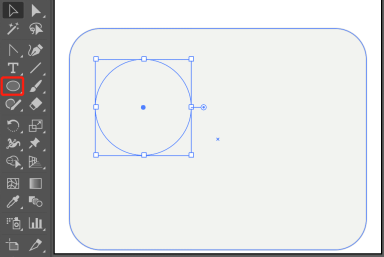

2. 画左侧的细胞核：选择椭圆工具，按住shift拖拉出一个正圆。

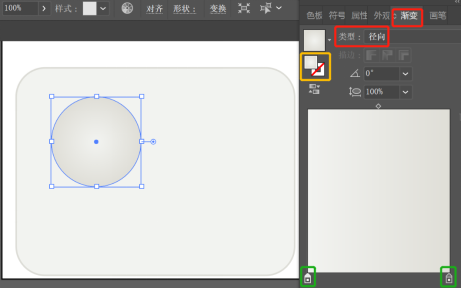

从菜单栏的窗口中调出渐变窗口，为正圆添加渐变的填色。
3. 画核膜：按ctrl+C复制一层正圆，ctrl+F覆盖在前面，将这个复制的正圆填色设为无，描边设成灰色。

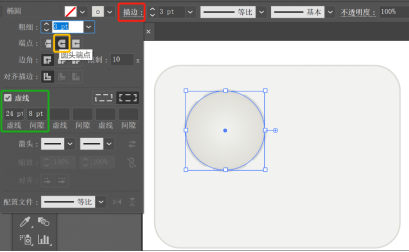

点击控制栏的“描边”，打开描边面板，设置端点为圆头端点，在虚线处打钩，设置合适的虚线参数。

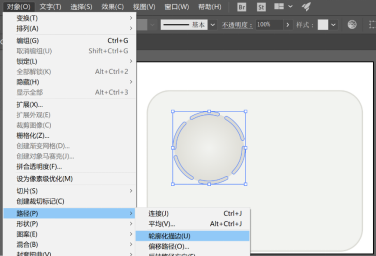

从工具箱中点击小黑箭头——选择工具，选中这个虚线正圆，点击菜单栏的对象——路径——轮廓化描边，将描边轮廓化，这样我们就可以接着对核膜描边了。

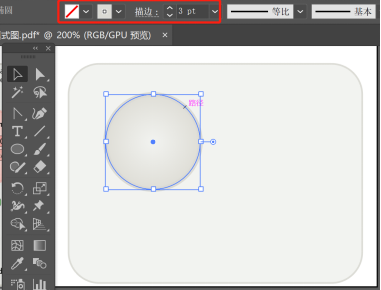

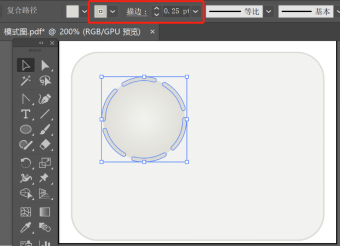

在控制栏的描边中设置描边的颜色和粗细：

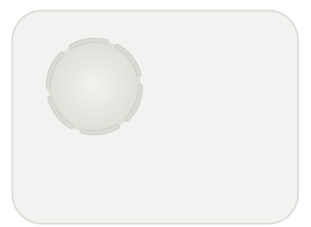

设置完成后效果如下图所示：

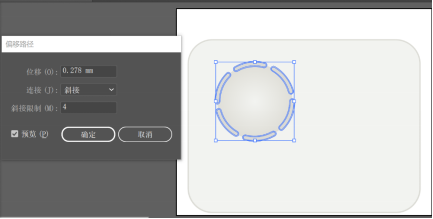

选中这个核膜，在菜单栏中点击对象——路径——偏移路径，调出选项，如下图所示设置参数，绘制磷脂双分子层。核膜绘制完成。

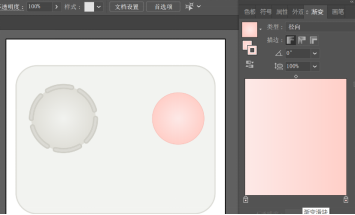

4. 绘制过氧化物酶体：同样用椭圆工具按住shift键画一个正圆，置于细胞右侧，通过渐变工具设置填色的渐变，通过控制栏的描边设置描边颜色和粗细。

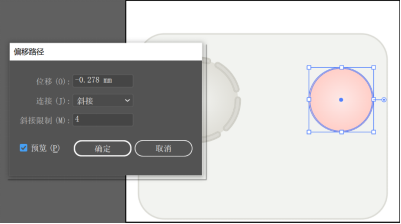

绘制磷脂双分子层结构：选中红色渐变正圆，选择菜单栏对象——路径——偏移路径，设置偏移参数，绘制同心圆。

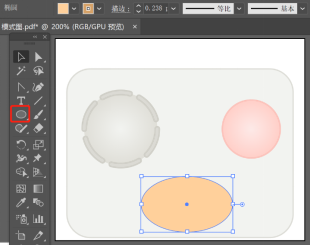

5. 绘制线粒体：选择椭圆工具，画一个椭圆，设置填色和描边。

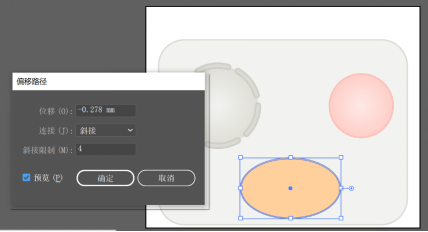

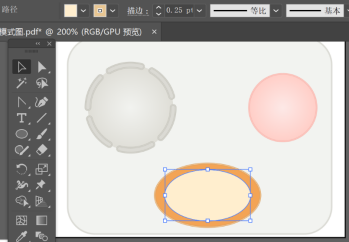

选择菜单栏对象——路径——偏移路径，设置偏移参数，绘制双层线粒体膜：
将内层线粒体填色加深：
绘制线粒体嵴：再绘制一个椭圆，填色浅一些，再设置描边颜色和粗细。

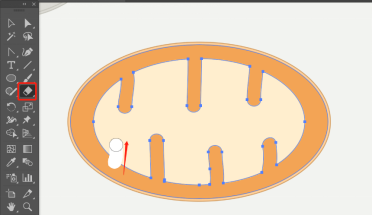

选择橡皮擦工具，由外向内拖拉，在椭圆中擦出一条条竖线。通过键盘“【】”改变橡皮擦的大小。

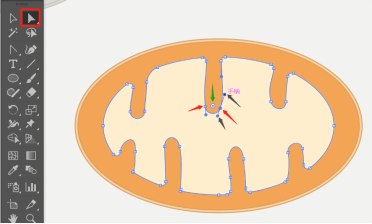

选择小白箭头——直接选择工具。

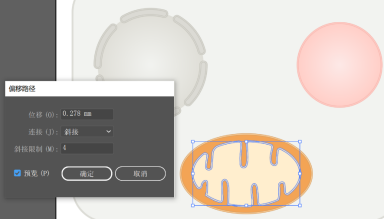

调节完成后，同样选择菜单栏对象——路径——偏移路径，设置偏移参数，线粒体绘制完成。

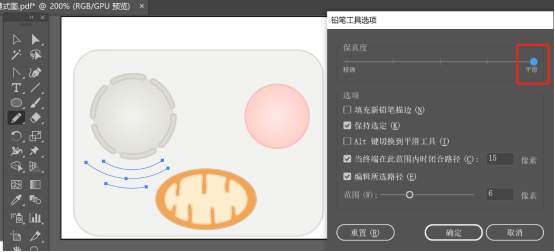

6. 绘制内质网：内质网的绘制和核膜类似，我们先选择铅笔工具，绘制三条曲线。

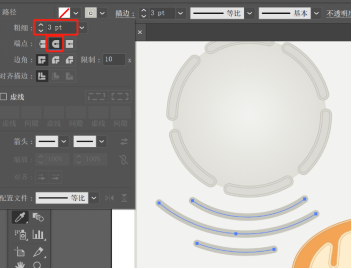

点击控制栏的“描边”，打开描边选项，设置为圆头端点，设置描边的颜色和粗细如下图所示：

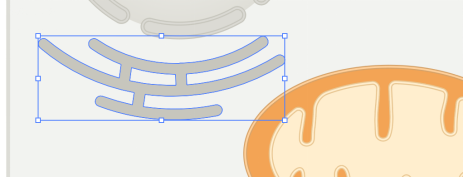

再通过铅笔工具绘制几条短线段置于曲线之间：

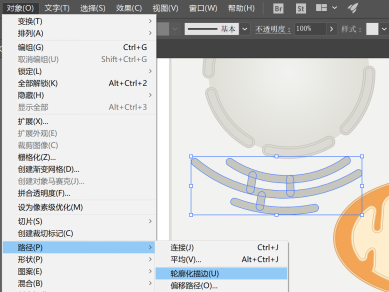

选择菜单栏对象——路径——轮廓化描边，将线条变成图形：

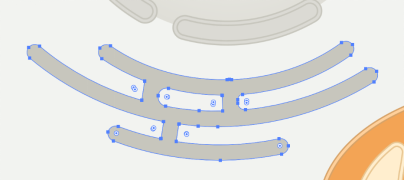

从菜单栏窗口中调出路径查找器，选择联集，将多个图形合并成一个。
换用工具箱的直接选择工具，调节每个尖角锚点对应的同心圆（圆角工具），将尖角变成圆角。
调节好后，再确认一下填色和描边，选择菜单栏对象——路径——偏移路径，设置偏移参数：
7. 受体和配体：

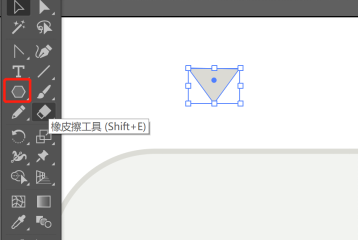

绘制配体：选择多边形工具，拖拉住多边形不放，按方向键“↓”减少多边形边数直至三条边，画出一个正三角形。
选择直接选择工具，拖拉圆角调节工具，将三角形的角变圆滑：

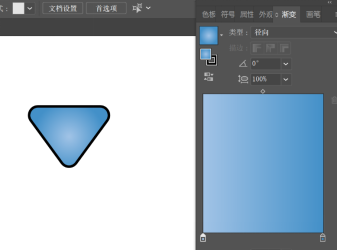

通过渐变窗口设置渐变的颜色，通过控制栏的描边选项设置描边颜色和粗细：

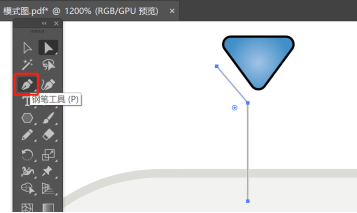

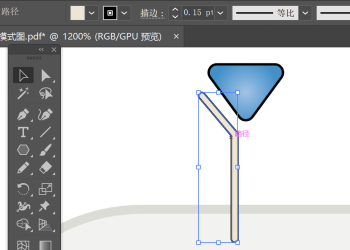

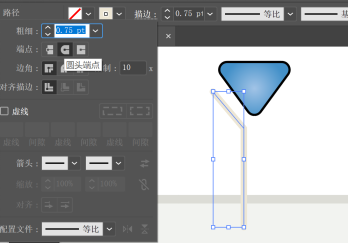

绘制受体：选择钢笔工具，点击三下绘制一条折线，并设置描边颜色和粗细，选择圆头端点：
选择菜单栏对象——路径——轮廓化描边，将线段变成图形，再设置它的描边颜色和粗细：

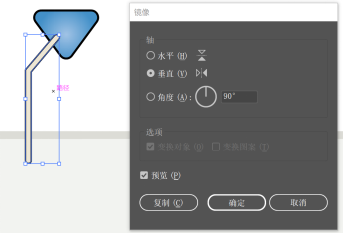

鼠标右键——变换——对称，调出镜像选项：
选择垂直——预览——复制：
窗口关闭后将多出一根垂直对称的线段，将这根线段用选择工具移动到合适位置：
8. 画各种分子：现在我们已经画好了大的框架，以及比较难画的部分，接下来只有一些简单图形的重复摆放了。
选择圆角矩形工具，拉出一个圆角矩形，通过方向键可以调整矩形圆角的程度。打开渐变窗口通过调整渐变滑块设置颜色，最后设置描边的颜色和粗细。

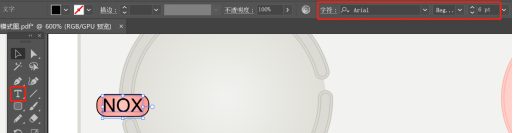

换用文字工具，键盘输入文字，通过控制栏的字体、字号等进行设置，使用选择工具移动文字到合适的位置。

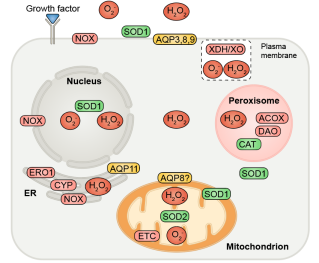

如此绘制完成所有的分子，如下图所示，同样的图形可以通过快捷键复制粘贴或者按住alt键拖拉复制。

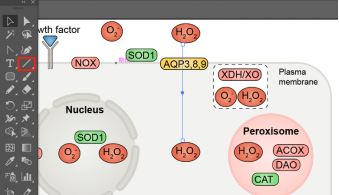

9. 绘制箭头：最后绘制元素之间的联系，包括实线箭头、虚线箭头、直线箭头和弧形箭头。

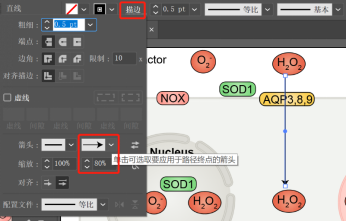

在控制栏设置描边为黑色，描边粗细合适，点击“描边”，在箭头处下拉选择箭头，并输入缩放比例。

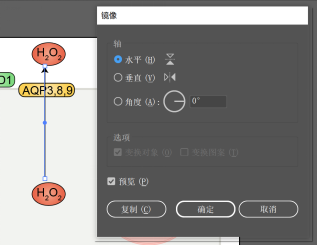

鼠标右键选择变换——对称，选择水平——预览——复制，复制一个向上的箭头。将这个箭头水平移动到右侧。
用选择工具框选两个箭头，或按住shift键进行多选，鼠标右键——排列——后移一层，重复此步骤直至箭头移至黄色圆角矩形的后方。
弧线箭头：绘制方法很多，比如通过弧形工具、钢笔工具、曲率工具、铅笔工具都可以。

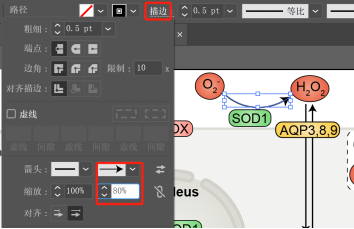

再点击控制栏的“描边”设置箭头：

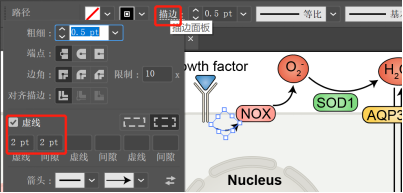

虚线箭头通过描边面板中勾选虚线进行设置：

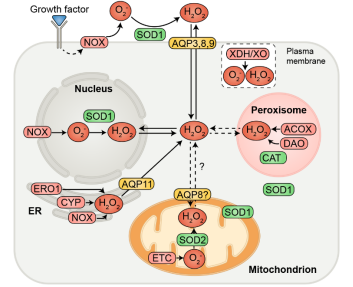

最后这幅信号通路图就画好了：
由于是矢量图，所有的图形都可以自由编辑和修改，非常方便，而且矢量图图片高清，任意缩放清晰度不变。
