CS1238DME：国产双通道高可靠Sigma-Delta ADC的工业测量应用

ADC是连接真实世界与数字世界的桥梁，因其涉及工艺、电路、系统等高技术壁垒，其设计难度极高，被誉为模拟电路皇冠上的明珠。

为了精准聚焦工业测量领域，公司推出高可靠性、低功耗Sigma-Delta ADC CS1238DME芯片，通过可编程增益放大器（PGA），有效分辨率可达20.7位（PGA=128），增益误差8ppm。内置温度传感器和高精度振荡器，同时具备两路差分输入通道。

在工业生产自动化控制中，准确的测量数据是基础，更高的测量精度，可以得到更小的测量误差，进而提高生产工艺参数的准确性。直接影响工作效率和产品质量，甚至关乎生产安全。

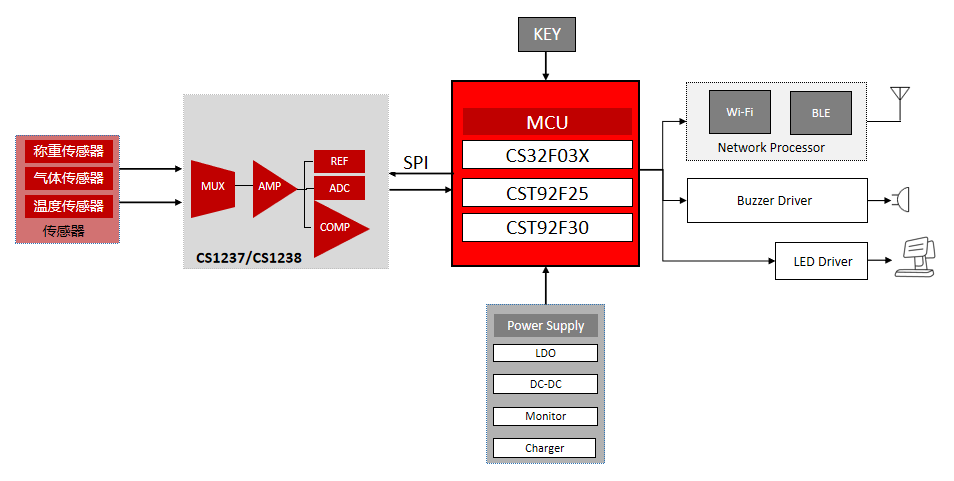

CS1238DME主要面向需要低功耗、高精度测量及多协议工业通信和接口的工业变送器、压力测量、称重设备等工业应用领域。为工业控制过程、液体/气体化学分析、血液计、电子秤、智能变换器、便携式设备等细分市场，提供高性价比、高可靠性解决方案。

在功能特性上，CS1238DME实现24位无失码的差分输入，具有低噪声PGA，放大倍数支持1/2/64/128四档选择，可实现更宽范围信号的处理。数据输出速率可选：10Hz、40Hz、640Hz、1.28kHz。功耗最低0.6mW，INL小于0.0015%。

CS1238具有Power down功能，可以实现在SCLK从低电平变高电平且保持超过100µs时进入Power Down模式，此模式下电流消耗低于0.1μA。当SCLK重新回到低电平时，芯片会再次进入正常工作状态。芯片的高度集成化功能，可以让工程师根据系统需要进行更加灵活的设计，特别是在微弱信号及空间范围受限的应用中，可以实现系统低功耗运行。

除此之外，CS1238DME采用更加稳定的内部IP和框架材料，由内而外通过精心雕琢打造而成，能够助力工程师快速设计出符合工业标准的高可靠性产品。

一直以来，芯海科技致力于向客户提供创新的产品、服务和解决方案。为了更好满足客户的应用需求，CS1238DME规格如下：

CS1238DME SOP，14引脚，8.6mm×5.9mm。

此外，CS1238还提供QFN16（3mm×3mm）和SOP14（8.6mm×5.9mm）两种封装的产品。

同时，芯海科技还将提供产品评估模块、应用手册和丰富的设计资源，帮助客户在简化系统开发的同时，提高精度、增加带宽、降低功耗、精简尺寸和节省成本。

同时，芯海科技还将提供产品评估模块、应用手册和丰富的设计资源，帮助客户在简化系统开发的同时，提高精度、增加带宽、降低功耗、精简尺寸和节省成本。

如需获取更多产品信息和技术支持，请登陆芯海官网查询（https://www.chipsea.com）

芯海科技作为打破高精度ADC国际垄断的国内模拟芯片领域的龙头企业，凝聚了一支从事集成电路设计多年的资深专家以及硕士、博士在内的高素质设计研发队伍，有力保障了产品在技术上、品质上的领先地位和完全自主的知识产权。

通过近20年的深耕模拟信号链芯片领域，芯海旗下ADC系列产品已广泛应用于泛健康类设备、工业测量、消费电子、智慧家居、汽车电子等行业领域。未来，芯海科技仍将聚焦全信号链芯片领域，坚持“模拟信号链+高可靠性MCU”双平台驱动，紧密结合客户的真实应用需求，努力为客户创造长期价值。

芯海科技（深圳）股份有限公司（股票代码：688595）成立于2003年9月，是一家集感知、计算、控制、连接于一体的全信号链集成电路设计企业，专注于高精度ADC、高可靠性MCU、测量算法以及AIoT一站式解决方案的研发设计。产品和方案广泛应用于智慧健康、智能手机、消费电子、可穿戴设备、智慧家居、工业控制、工业测量、汽车电子等领域。 基于对高精度ADC技术及高可靠性MCU技术的深刻理解，公司掌握了全信号链芯片设计技术，并与客户A、小米、vivo、OPPO、魅族、华米、紫米、麦克韦尔、飞科、汉威、美的、香山衡器、乐心医疗、锂电某龙头公司等知名企业建立了紧密合作，成为华为HarmonyOS生态合作伙伴。

芯海科技总部位于深圳，在合肥、西安、成都、上海设立子公司，是国家级高新技术企业，被广东省科技厅认定为“广东省物联网芯片开发与应用工程技术研究中心”，获得国家级专精特新“小巨人”称号。公司获批设立了市级博士后创新实践基地，建有可靠性检测中心、健康测量实验室、感知实验室、MCU实验室，截止2021年6月30日，公司累计申请专利数量616项，累计获得专利授权284项。
