背景
单位每年都会举行运动会，有一个 2000 米长跑的项目。大约每年报名人员为男选手 40 人，女选手 20 人，只有一条橡胶跑道。一次比赛 10 人一起跑，所以至少需要 6 场比赛。
2000 米的完成时间要求是 20 分钟，超过 20 分钟不计数，所以比赛耗时我们计算为 20 分钟。加上比赛前的动员组织，比赛后的清场，我们假定每场比赛耗时 30 分钟。
现在我们预估下耗时：
60人 / 10人每场 = 6场，至少需要举行 6 场
总耗时 = 6场 * 0.5小时 = 3小时
所以，每年把这个比赛安排在下午 3 点到 6 点，是最后一个比赛项目。晚上 7 点举行颁奖晚会。这个预估容量也算合理。
但是今年比较特别，取消了 4000 米的长跑，所以 2000 米报名人员激增 50 人。时间还是下午 3 点到 6 点，这个就有问题了。
最后，为了保证晚会的正常进行，有一半的人员的比赛时间推迟到另外一周的周末。搞得怨声四起，大骂举办的行政部门不讲武德。
这个是我们单位真实的故事，这就是设计容量：当你的业务场景的容量发生了变化时候，如果没有预估到变化以及变化可能产生的影响，没有按照这个影响及时的做调整（比如将比赛时间提前，拉长整个比赛的过程时间，增加比赛跑道，或者同时进行两场比赛），就会造成灾难。
1. 概念
何为设计容量？
从技术上说就是运用一些策略对系统容量进行预估的过程。容量设计是架构师必备的技能之一。
容量设计要求我们分析系统设计容量要求，尽可能给出具体数据描述的数据量、并发量、带宽、注册用户规模、活跃用户规模、在线用户规模、消息长度、图片大小、网盘空间容量、内存容量、CPU 等等。
下面我们以并发为例，看看具体的分析过程。
2. 分析过程
2.1 理解一些概念
TPS（Transactions Per Second）：每秒事务数；
QPS（Query Per Second）：每秒请求数，QPS 其实是衡量吞吐量的一个常用指标，就是说服务器在一秒的时间内处理了多少个请求。
并发数：并发数是指系统同时能处理的请求数量，这个也是反应了系统的负载能力。
峰值 QPS：1) 原理：每天 80% 的访问集中在 20% 的时间里，这 20% 时间叫做峰值时间；2) 计算公式：(总 PV 数 * 80%) / (每天秒数 * 20%) = 峰值时间每秒请求数(QPS)；
PV（Page View）：页面访问量，即页面浏览量或点击量，用户每次刷新即被计算一次；
UV（Unique Visitor）：独立访客，统计一天内访问某站点的用户数（以 Cookie 为依据）；
吐吞量：吞吐量是指系统在单位时间内处理请求的数量；
响应时间（RT）：响应时间是指系统对请求作出响应的时间，一般取平均响应时间
QPS（每秒查询数）、TPS（每秒事务数）是吞吐量的常用量化指标，另外还有 HPS （每秒 HTTP 请求数）。
QPS（TPS）、并发数、响应时间三者之间的关系是：
QPS（TPS）= 并发数 / 平均响应时间
并发数 = QPS * 平均响应时间
2.2 系统容量评估时机
主要在三种业务场景下需要及时考虑对系统容量进行评估：
临时的流量变化：比如 6.18、双11，新年大促搞活动等场景，预估我们的流量会大涨，甚至到原来的数倍。这时候要做好应对的措施；
初始系统容量评估：假设我们开发了某个系统，这个系统初始上线，我们预估它的容量和负载会是多少；
容量基数的变化：比如某个系统的功能模块越来越多，数据流量越来越大，日活指数越来越高，迎来了第二波的增长曲线。我们原来定好的系统容量渐渐的不满足我们的需求，这时候也要重新评估和扩容。
系统容量评估包括数据量、并发量、带宽、CPU、内存大小、磁盘空间等。以并发量为案例，我们来说明系统容量评估的方法和步骤。
2.3 评估的步骤
1) 分析日总访问量
分析可能的日访问量。
一般系统系统都会提供比较真实的访问量数值，基于此，我们需要评估一个活动的访问量。如果是一个新上线的系统，我们也要评估可能的 PV、UV 值。产品、运营部门也需要给出可能的访问预期值。
举个例子：
我们活动期间（9 点 ~ 10 点）会推送 2000 万的应用消息。假设用户实际点进去查看的比例为 1/10，那么这个活动期间（1 小时）新增的访问量就有 2000万 * 1/10 = 200万。
2) 评估平均访问量 QPS
QPS 是每秒请求量。假设我们一天正常活动时间一般是 11 个小时多一点，那一天的时间长度以秒为单位就是 60 * 60 * 11 ≈ 4万。再使用日访问时间再去除以 4 万总时间即可。
举个例子：
我们上面说的两个小时的活动时间，实际的总访问量最后确实是 200万，那么平均访问量 QPS 为 200万 / (60 * 60) = 555.5 （QPS）。
一个成熟系统的日 QPS 也可以预估。比如百度首页的日 PV 数量为 5000 万，按照我们说的常规活动时间 4 万秒算，就是 5000万 / 4万 = 1250 （QPS）。
3) 评估高峰区间的 QPS
我们在做系统容量规划时，不仅仅是考虑平均 QPS，最重要的是要承受住高峰区间的 QPS。这个数据可以根据业务流量监控的曲线和 2/8 法则来评估。
我们来看下具体是怎么做的?
业务流量监控的曲线
以下面这个云系统作为例子：

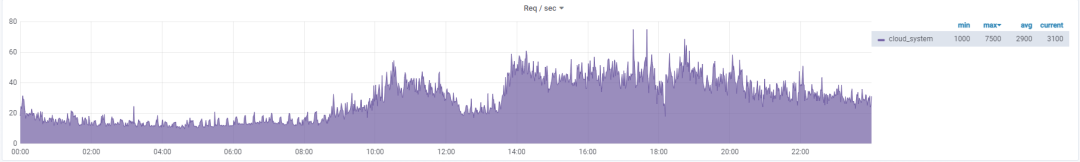

日均 QPS 为 2900，业务访问趋势图如下图。我们来对峰值 QPS 做一下预估。
从图中可以看出，峰值 QPS 大概是均值 QPS 的 2.58 倍。日均 QPS 为 2900，于是评估出峰值 QPS 为 2900 * 2.58 = 7482。
这种是日常流量情况。如果遇到很特别的业务，比如竞拍、抢订、秒杀情况，流量幅度还是比较大的。
使用二八法则计算
何为二八法则：80% 的业务基本都是发生在 20% 的时间里面。
所以有如下峰值QPS公式：
(总 PV 数 * 80%) / (每天秒数 * 20%) = 峰值时间每秒请求数 (QPS)
4) 评估单实例极限承受的 QPS
可以使用压测（nGrinder 或者 JMeter）方式来获取单个系统实例的 QPS 极限值。
我们团队的标准是：当请求响应时间超过 2 秒，认为已经达到了瓶颈值，会影响正常使用。需要进行优化和扩容。
在一个系统上线前，一般来说是需要进行压力测试，了解实际的极限值在哪个地方。

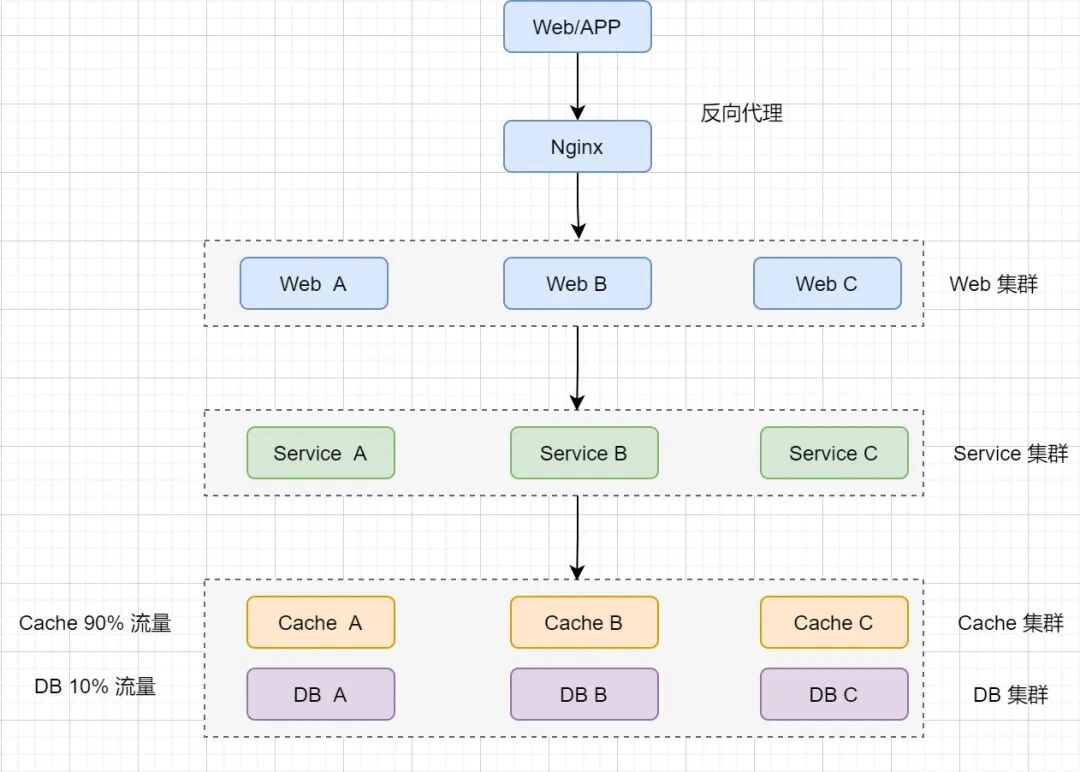

以上面流量图为例（日平均 QPS 为 2900，峰值 QPS 为 7500）。这个系统的架构可能是这样的：
经由 APP 和 Web 的请求，会由 Nginx 均衡到多个 Web 站点上去；
Web 集群会调用并落地到 Service 集群；
Service 集群向数据层请求数据。正常情况下其中 90% 会落到 Cache 集群中；
Cache 集群中不存在（假设 10%），会进入 DB 集群去访问数据库。
我们通过压测数据发现，Web 层是瓶颈。Tomcat 压测单个实例只能支持 2500 的 QPS。Cache 集群和 DB 集群足够强悍，能够轻松应对峰值 7500 的 QPS。按比例分别是 7500 * 0.9 = 6750 和 7500 * 0.1 = 750。
所以，我们得到了 Web 单实例极限的 QPS 是 2500，这边需要下调。因为不建议让请求响应时长接近 2 秒，最好是 1 秒以内，所以下调至 2000。
5) 根据线上冗余度最终确认
通过上面的计算，我们已经得到了峰值 QPS 是 7500，单个实例能够顺畅承载的 QPS 是2000。那么，Web 集群中至少有 4 个实例能够承接这样的请求洪峰。
除此之外，其他类型的的容量预估，如数据量、带宽、CPU、内存、磁盘存储等都可以采用类似策略。
案例分析
结合项目：如何计算图书系统的QPS、峰值 QPS、N 个实例和并发数。
图书预定系统的并发数计算：
二八法则定理：80% 的业务基本都是发生在 20% 的时间里面。如系统有早中晚高峰，历经 9 个小时（早上 10 点到晚上 19 点），9 * 3600 = 32400；
获取峰值 QPS：公式 (总 PV 数 * 80%) / (每天秒数 * 20%) = 峰值时间每秒请求数（QPS），即 (1500000 * 80%) / (32400 * 20%) = 600000 / 6480 ≈ 185 /秒；
并发数 = QPS * 平均响应时间 = 0.5 * 185 = 92.5 ，矫正为 100；

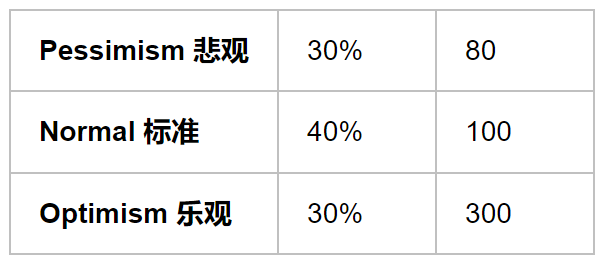

利用 343 估算法判定 154，向上矫正为 200。
最后提供给性能测试 QA 的测试标准数据是 建议支持并发 200+，QA 最终的测试结果是 该并发下响应时间在 50 ~ 100ms。
总结
系统设计容量评估时机：
临时的流量变化：比如 618、双11，新年大促搞活动等场景，预估我们的流量会大涨，甚至到原来的数倍。这时候要做好应对的措施。
初始系统容量评估：假设我们开发了某个系统，这个系统初始上线，我们预估他的容量和负载会是多少。
容量基数的变化：比如某个系统，他的功能模块越来越多，数据流量越来越大，日活指数越来越高，迎来了第二波的增长曲线。我们原来定好的系统容量渐渐的不满足我们的需求，这时候我们也要重新评估和扩容。
系统设计容量评估的步骤：
分析日总访问量：产品、运营的评估和线上数据的收集；
评估日平均访问量 QPS：评估运营时间内的平均 QPS；
评估高峰区间的 QPS：流量曲线计算或 2/8 法则估算；
性能压力测试：评估实例能够承受的极限吞吐量；
根据线上冗余度，与实际的差值进行调整，评估出能承载容量的实际结果值。
显然，开头的运动会如果子报名结束后能够根据报名的人数对比，重新做容量设计，提早做好准备，情况就不会那么糟糕。
