基础

AbstractQueuedSynchronizer 抽象同步队列简称 AQS，它是实现同步器的基础组件，如常用的 ReentrantLock、Semaphore、CountDownLatch 等。

AQS 定义了一套多线程访问共享资源的同步模板，解决了实现同步器时涉及的大量细节问题，能够极大地减少实现工作。

虽然大多数开发者可能永远不会使用 AQS 实现自己的同步器（JUC 包下提供的同步器基本足够应对日常开发），但是知道 AQS 的原理对于架构设计还是很有帮助的，面试还可以吹吹牛。

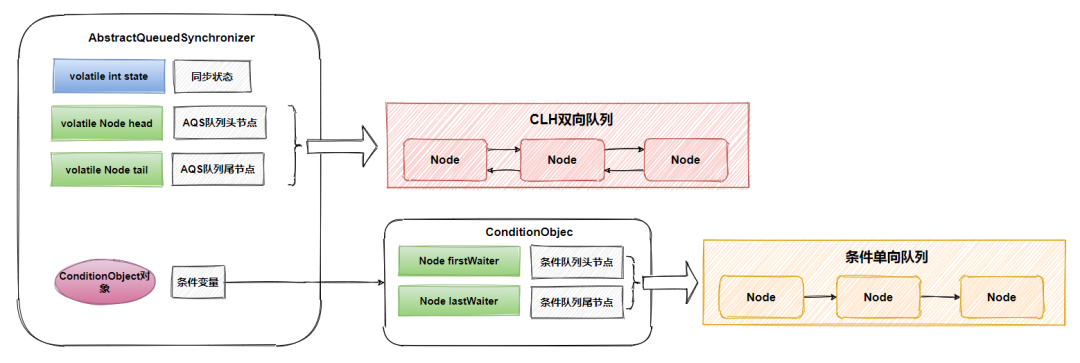

下面是 AQS 的组成结构：

AQS 由三部分组成：state 同步状态、Node 组成的 CLH 队列、ConditionObject 条件变量（包含 Node 组成的条件单向队列），下面会分别对这三部分做介绍。

先贴下 AbstractQueuedSynchronizer 提供的核心函数，混个脸熟就够了，后面会讲解。

状态

getState()：返回同步状态；
setState(int newState)：设置同步状态；
compareAndSetState(int expect, int update)：使用 CAS 设置同步状态;
isHeldExclusively()：当前线程是否持有资源。

独占资源（不响应线程中断）

tryAcquire(int arg)：独占式获取资源，子类实现；
acquire(int arg)：独占式获取资源模板；
tryRelease(int arg)：独占式释放资源，子类实现；
release(int arg)：独占式释放资源模板。

共享资源（不响应线程中断）

tryAcquireShared(int arg)：共享式获取资源，返回值大于等于0则表示获取成功，否则获取失败，子类实现；
acquireShared(int arg)：共享式获取资源模板；
tryReleaseShared(int arg)：共享式释放资源，子类实现；
releaseShared(int arg)：共享式释放资源模板。

这里补充下，获取独占、共享资源操作还提供超时与响应中断的扩展函数，有兴趣的读者可以去AbstractQueuedSynchronizer源码了解。

同步状态

在 AQS 中维护了一个同步状态变量 state，getState 函数获取同步状态，setState、compareAndSetState 函数修改同步状态。

对于 AQS来说，线程同步的关键是对 state 的操作。可以说获取、释放资源是否成功都是由 state 决定的。比如 state>0 代表可获取资源，否则无法获取。所以 state 的具体语义由实现者去定义。

现有的 ReentrantLock、ReentrantReadWriteLock、Semaphore、CountDownLatch 定义的 state 语义都不一样。

ReentrantLock 的 state 用来表示是否有锁资源；
ReentrantReadWriteLock 的 state 高 16 位代表读锁状态，低 16 位代表写锁状态；
Semaphore 的 state 用来表示可用信号的个数；
CountDownLatch 的 state 用来表示计数器的值。

CLH 队列

CLH 是 AQS 内部维护的 FIFO（先进先出）双端双向队列（方便尾部节点插入），基于链表数据结构。当一个线程竞争资源失败，就会将等待资源的线程封装成一个 Node 节点，通过 CAS 原子操作插入队列尾部。最终，不同的 Node 节点连接组成了一个 CLH 队列。所以说 AQS 通过 CLH 队列管理竞争资源的线程。

个人总结 CLH 队列具有如下几个优点：

先进先出保证了公平性；
非阻塞的队列，通过自旋锁和 CAS 保证节点插入和移除的原子性，实现无锁快速插入；
采用了自旋锁思想。所以 CLH 也是一种基于链表的可扩展、高性能、公平的自旋锁。

Node 内部类

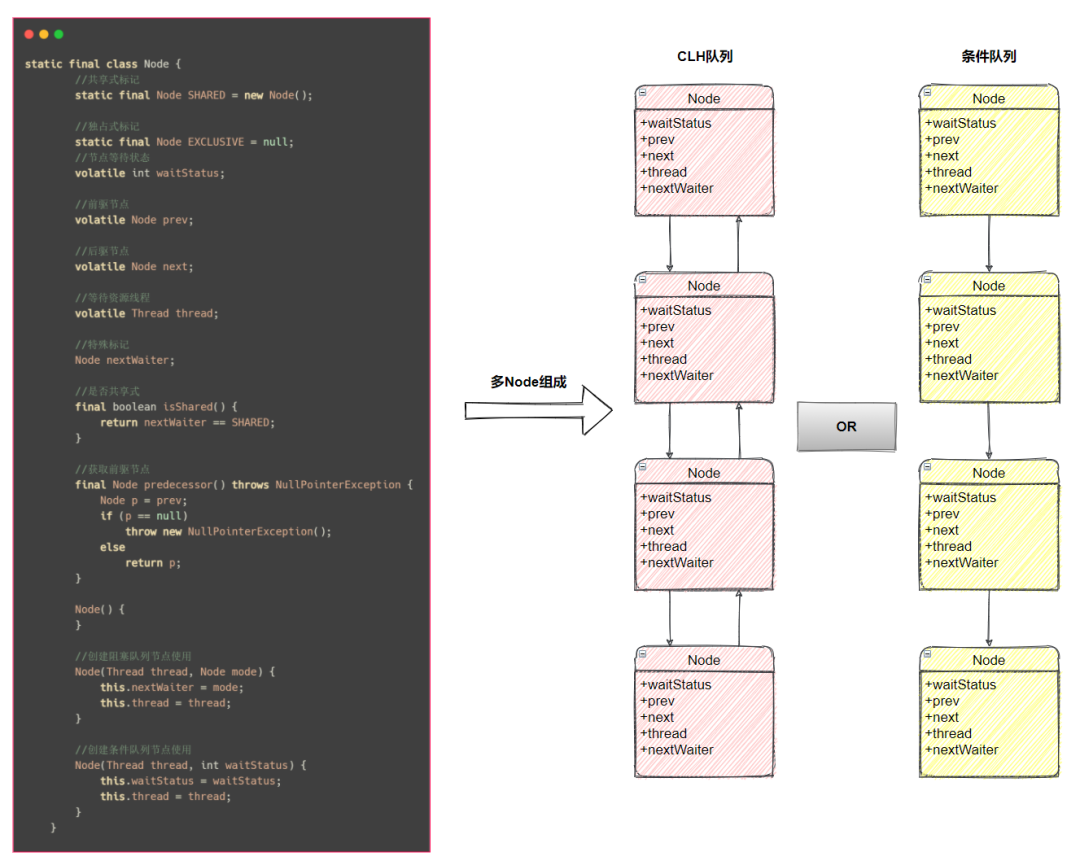

Node 是 AQS 的内部类。每个等待资源的线程都会封装成 Node 节点组成 CLH 队列、等待队列。所以说 Node 是非常重要的部分，理解它是理解 AQS的第一步。

队列 Node 类中的变量都很好理解，只有 waitStatus、nextWaiter 没有细说，下面做个补充说明。

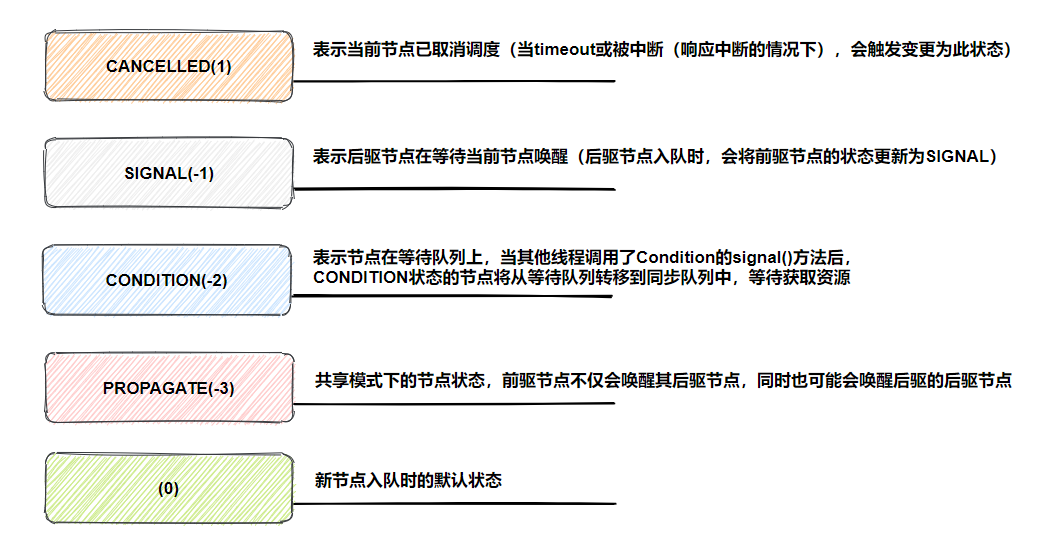

waitStatus 等待状态如下：

nextWaiter 特殊标记：

Node 在 CLH 队列时，nextWaiter 表示共享式或独占式标记；
Node 在条件队列时，nextWaiter 表示下个 Node 节点指针。

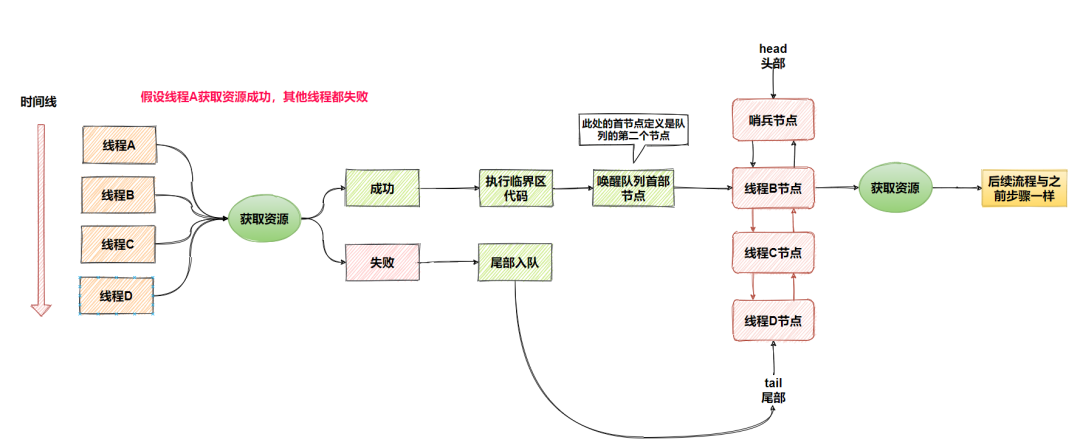

流程概述

线程获取资源失败，封装成 Node 节点从 CLH 队列尾部入队并阻塞线程。某线程释放资源时会把 CLH 队列首部 Node 节点关联的线程唤醒（此处的首部是指第二个节点，后面会细说）再次获取资源。

入队

获取资源失败的线程需要封装成 Node 节点，接着尾部入队。在 AQS 中提供 addWaiter 函数完成 Node 节点的创建与入队。

/** * @author: 程序猿阿星 * @description:  Node节点入队-CLH队列 * @param mode 标记  Node.EXCLUSIVE独占式 or Node.SHARED共享式 */private Node addWaiter(Node mode) {    //根据当前线程创建节点，等待状态为0    Node node = new Node(Thread.currentThread(), mode);    // 获取尾节点    Node pred = tail;    if (pred != null) {        //如果尾节点不等于null，把当前节点的前驱节点指向尾节点        node.prev = pred;        //通过cas把尾节点指向当前节点        if (compareAndSetTail(pred, node)) {            //之前尾节点的下个节点指向当前节点            pred.next = node;            return node;        }    }    //如果添加失败或队列不存在，执行end函数    enq(node);    return node;}

添加节点的时候，如果从 CLH队列已经存在，通过 CAS 快速将当前节点添加到队列尾部；如果添加失败或队列不存在，则指向 enq 函数自旋入队。

/** * @author: 程序猿阿星 * @description: 自旋cas入队 * @param node 节点 */private Node enq(final Node node) {    for (;;) { //循环        //获取尾节点        Node t = tail;        if (t == null) {            //如果尾节点为空，创建哨兵节点，通过cas把头节点指向哨兵节点            if (compareAndSetHead(new Node()))                //cas成功，尾节点指向哨兵节点                tail = head;        } else {            //当前节点的前驱节点设指向之前尾节点            node.prev = t;            //cas设置把尾节点指向当前节点            if (compareAndSetTail(t, node)) {                //cas成功，之前尾节点的下个节点指向当前节点                t.next = node;                return t;            }        }    }}

通过自旋 CAS 尝试往队列尾部插入节点，直到成功。自旋过程如果发现 CLH 队列不存在时，会初始化 CLH 队列。

入队过程流程如下图：

第一次循环：

1. 刚开始 CLH 队列不存在，head 与 tail 都指向 null；

2. 要初始化 CLH 队列，会创建一个哨兵节点。head 与 tail 都指向哨兵节点。

第二次循环

3.当前线程节点的前驱节点指向尾部节点（哨兵节点）；

4.设置当前线程节点为尾部，tail 指向当前线程节点；

5.前尾部节点的后驱节点指向当前线程节点（当前尾部节点）。

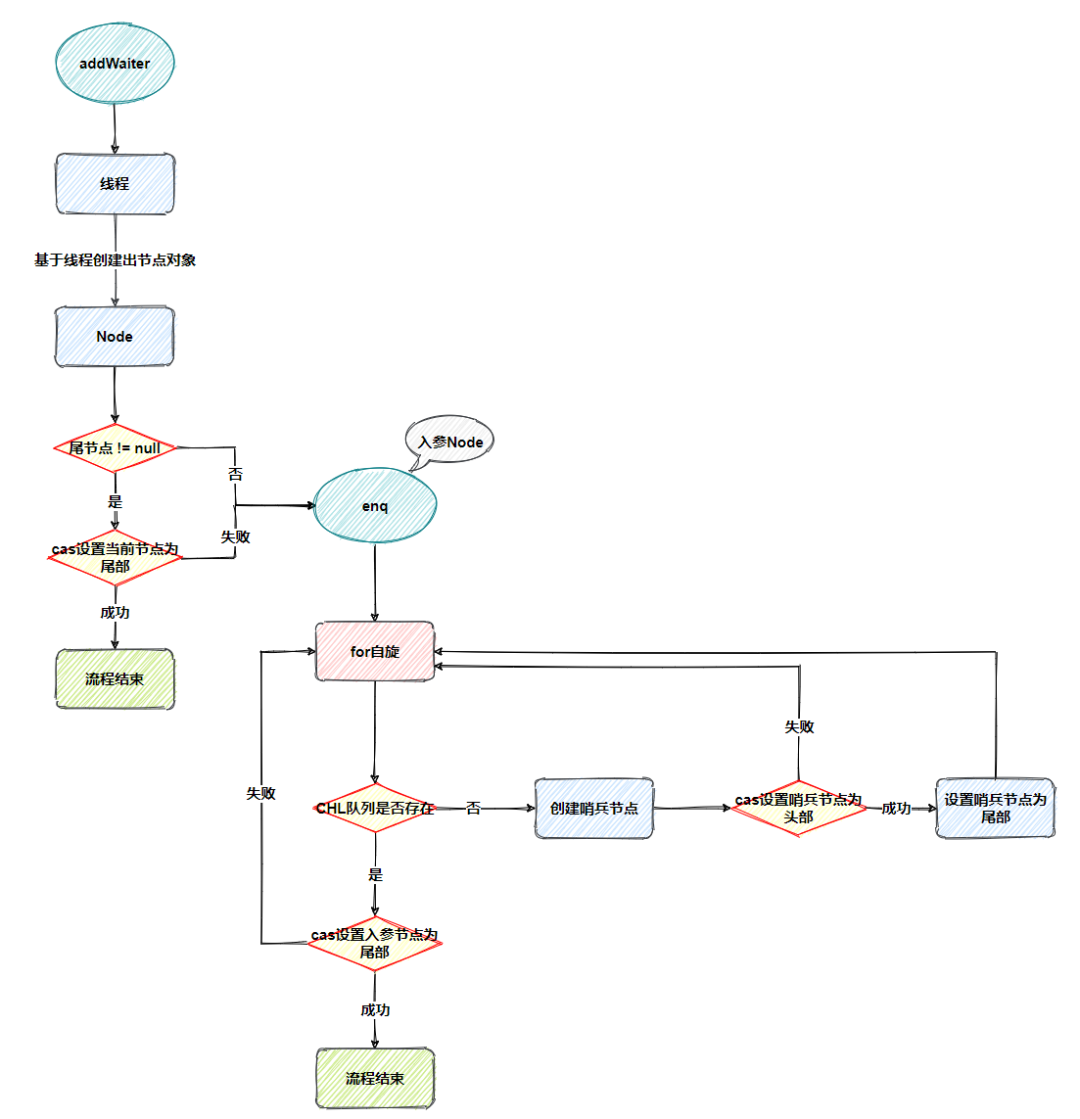

最后结合 addWaiter 与 enq 函数的入队流程图如下：

出队

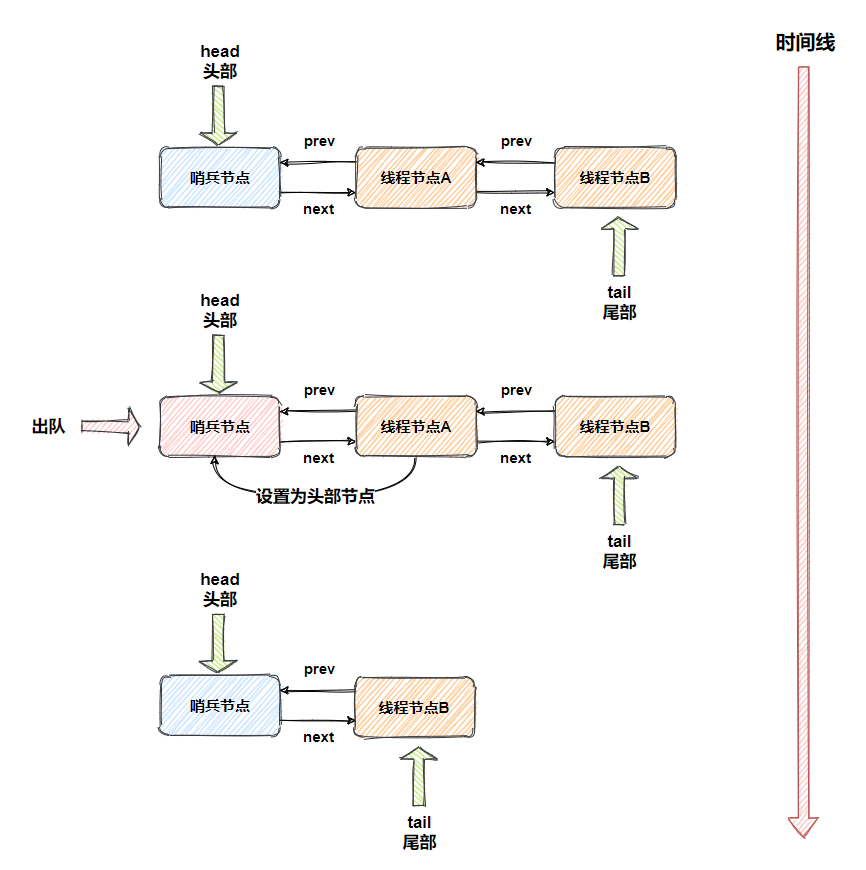

CLH 队列中的节点都是获取资源失败的线程节点。当持有资源的线程释放资源时，会将 head.next 指向的线程节点唤醒（CLH 队列的第二个节点）。如果唤醒的线程节点获取资源成功，线程节点清空信息设置为头部节点（新哨兵节点），原头部节点出队（原哨兵节点）。

acquireQueued 函数中的部分代码：

//1.获取前驱节点final Node p = node.predecessor();//如果前驱节点是首节点，获取资源（子类实现）if (p == head && tryAcquire(arg)) {    //2.获取资源成功，设置当前节点为头节点，清空当前节点的信息，把当前节点变成哨兵节点    setHead(node);    //3.原来首节点下个节点指向为null    p.next = null; // help GC    //4.非异常状态，防止指向finally逻辑    failed = false;    //5.返回线程中断状态    return interrupted;}
private void setHead(Node node) {    //节点设置为头部    head = node;    //清空线程    node.thread = null;    //清空前驱节点    node.prev = null;}

只需要关注1~3步骤即可，过程非常简单：假设获取资源成功，更换头部节点，并把头部节点的信息清除变成哨兵节点。

注意，这个过程是不需要使用 CAS来保证，因为只有一个线程能够成功获取到资源。

条件变量

Object 的 wait、notify 函数是配合 Synchronized 锁实现线程间同步协作的功能，AQS 的 ConditionObject 条件变量也提供这样的功能。通过 ConditionObject 的 await 和 signal 两类函数完成。

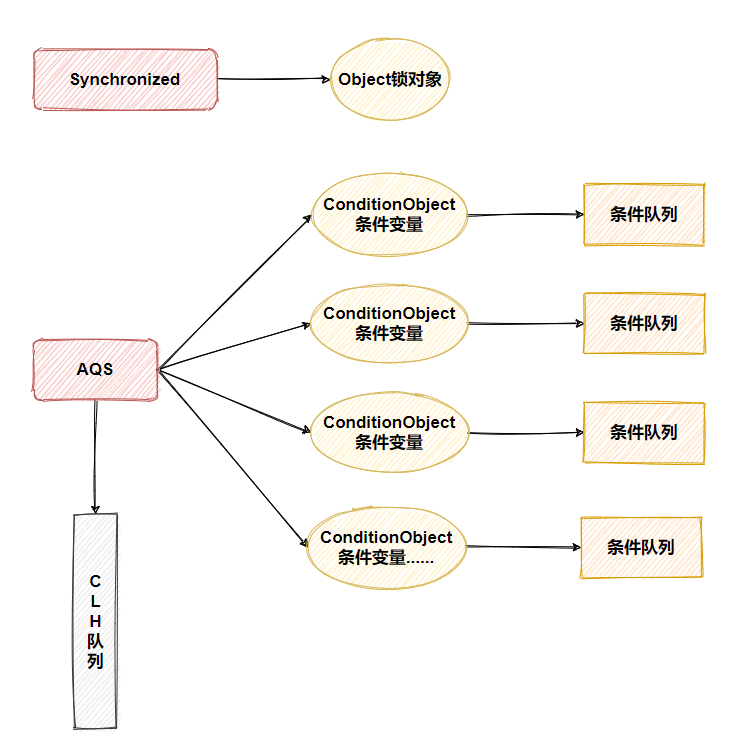

不同于 Synchronized 锁，一个 AQS 可以对应多个条件变量，而Synchronized只有一个。

如上图所示，ConditionObject 内部维护着一个单向条件队列。不同于 CHL 队列，条件队列只入队执行 await 的线程节点。并且加入条件队列的节点，不能在 CHL 队列，条件队列出队的节点，会入队到 CHL 队列。

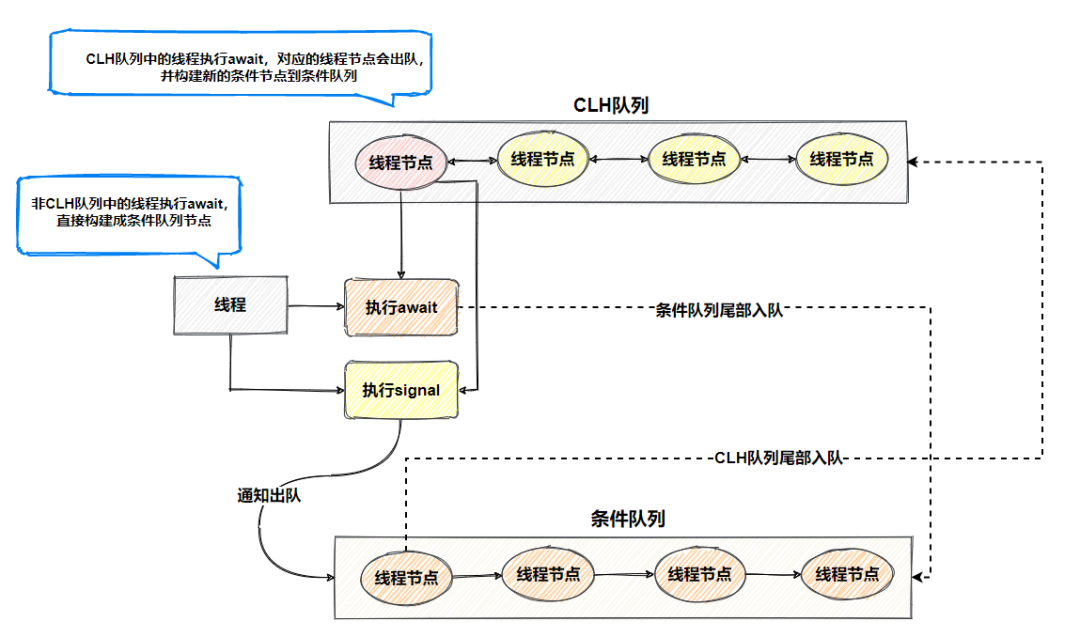

当某个线程执行了 ConditionObject 的 await 函数，阻塞当前线程。线程会被封装成 Node 节点添加到条件队列的末端，其他线程执行 ConditionObject 的 signal 函数，会将条件队列头部线程节点转移到 CHL 队列参与竞争资源，具体流程如下图：

最后补充下，条件队列Node类是使用nextWaiter变量指向下个节点，并且因为是单向队列，所以prev与next变量都是null

进阶

AQS 采用了模板方法设计模式，提供了两类模板：一类是独占式模板，另一类是共享形模式，对应的模板函数如下：

独占式：

acquire 获取资源
release 释放资源

共享式：

acquireShared 获取资源
releaseShared 释放资源

独占式获取资源

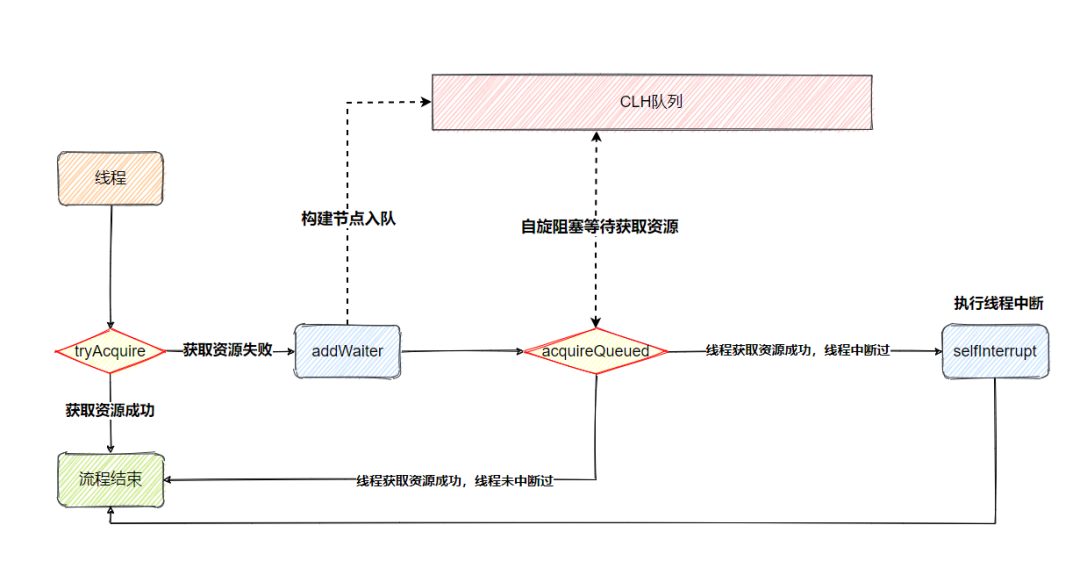

acquire 是个模板函数，模板流程就是线程获取共享资源。如果获取资源成功，线程直接返回；否则进入 CLH 队列，直到获取资源成功为止，且整个过程忽略中断的影响。

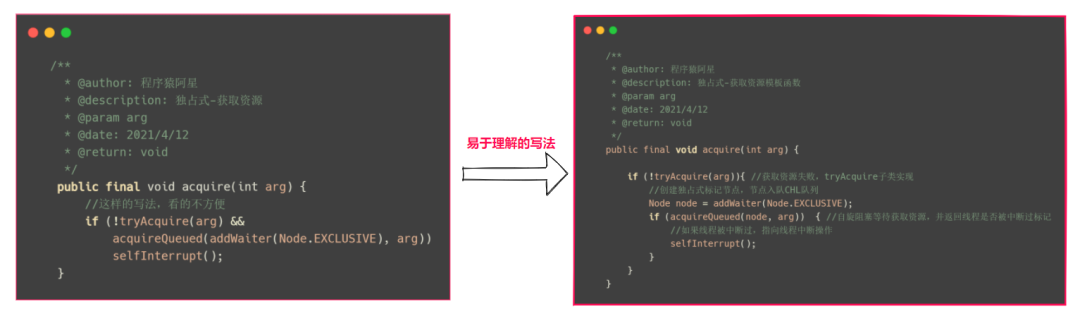

acquire 函数代码如下：

执行 tryAcquire 函数。tryAcquire 由子类实现，代表获取资源是否成功，如果资源获取失败，执行下面的逻辑：

执行 addWaiter 函数（前面已经介绍过）。根据当前线程创建出独占式节点，并入队 CLH 队列；
执行 acquireQueued 函数，自旋阻塞等待获取资源；
如果 acquireQueued 函数中获取资源成功，根据线程是否被中断状态，来决定执行线程中断逻辑。

acquire 函数的大致流程都清楚了，下面来分析下 acquireQueued 函数。线程封装成节点后，是如何自旋阻塞等待获取资源的，代码如下：

/** * @author: 程序猿阿星 * @description: 自旋机制等待获取资源 * @param node * @param arg * @return: boolean */final boolean acquireQueued(final Node node, int arg) {    //异常状态，默认是    boolean failed = true;    try {        //该线程是否中断过，默认否        boolean interrupted = false;        for (;;) {//自旋            //获取前驱节点            final Node p = node.predecessor();            //如果前驱节点是首节点，获取资源（子类实现）            if (p == head && tryAcquire(arg)) {                //获取资源成功，设置当前节点为头节点，清空当前节点的信息，把当前节点变成哨兵节点                setHead(node);                //原来首节点下个节点指向为null                p.next = null; // help GC                //非异常状态，防止指向finally逻辑                failed = false;                //返回线程中断状态                return interrupted;            }            /**             * 如果前驱节点不是首节点，先执行shouldParkAfterFailedAcquire函数，shouldParkAfterFailedAcquire做了三件事             * 1.如果前驱节点的等待状态是SIGNAL，返回true，执行parkAndCheckInterrupt函数，返回false             * 2.如果前驱节点的等大状态是CANCELLED，把CANCELLED节点全部移出队列（条件节点）             * 3.以上两者都不符合，更新前驱节点的等待状态为SIGNAL，返回false             *              * 使用LockSupport类的静态方法park挂起当前线程，直到被唤醒             * 唤醒后检查当前线程是否被中断，返回该线程中断状态并重置中断状态             */            if (shouldParkAfterFailedAcquire(p, node) && parkAndCheckInterrupt()) {                //该线程被中断过                interrupted = true;            }        } finally {            // 尝试获取资源失败并执行异常，取消请求，将当前节点从队列中移除            if (failed) {                cancelAcquire(node);            }        }}

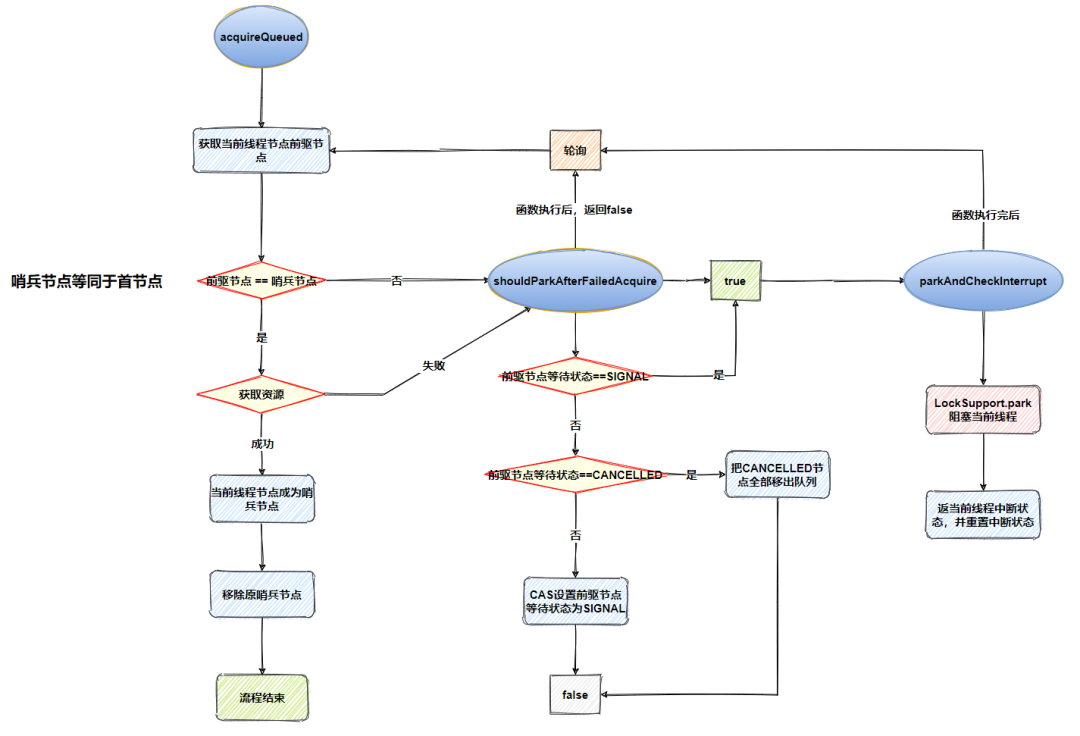

一图胜千言，核心流程图如下：

独占式释放资源

有获取资源，自然就少不了释放资源。AQS 中提供了 release 模板函数来释放资源，模板流程就是线程释放资源成功，唤醒 CLH队列的第二个线程节点（首节点的下个节点），代码如下：

/** * @author: 程序猿阿星 * @description: 独占式-释放资源模板函数 * @param arg * @return: boolean */public final boolean release(int arg) {    //释放资源成功，tryRelease子类实现    if (tryRelease(arg)) {        //获取头部线程节点        Node h = head;        //头部线程节点不为null，并且等待状态不为0        if (h != null && h.waitStatus != 0) {            //唤醒CHL队列第二个线程节点            unparkSuccessor(h);        }        return true;    }    return false;}

private void unparkSuccessor(Node node) {    //获取节点等待状态    int ws = node.waitStatus;    if (ws < 0) {        //cas更新节点状态为0        compareAndSetWaitStatus(node, ws, 0);    }
    //获取下个线程节点            Node s = node.next;    //如果下个节点信息异常，从尾节点循环向前获取到正常的节点为止，正常情况不会执行    if (s == null || s.waitStatus > 0) {        s = null;        for (Node t = tail; t != null && t != node; t = t.prev) {            if (t.waitStatus <= 0) {                s = t;            }        }    }    if (s != null) {        //唤醒线程节点        LockSupport.unpark(s.thread);    }}

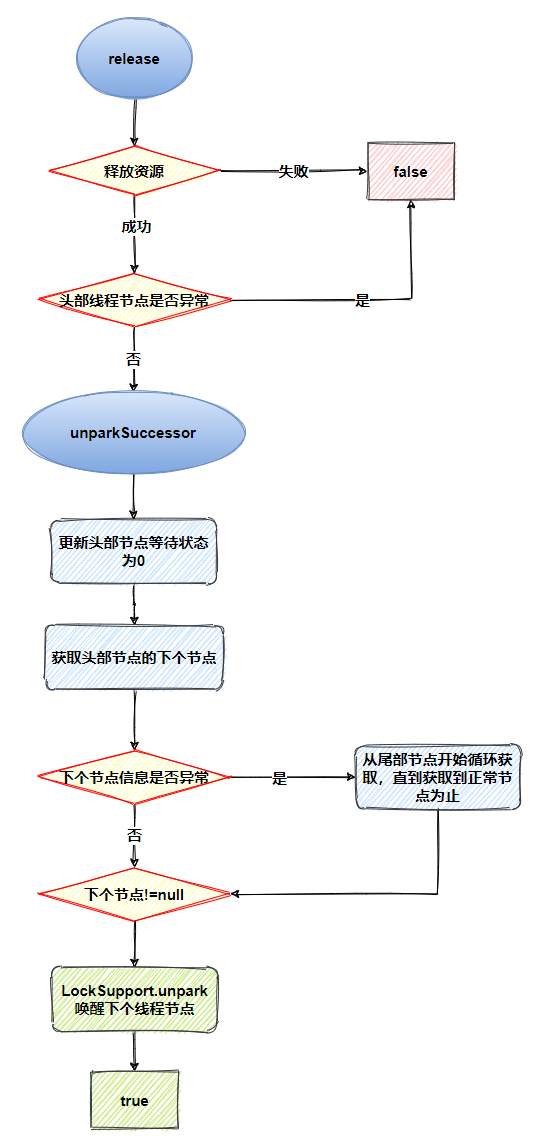

release 逻辑非常简单，流程图如下：

共享式获取资源

acquireShared 是个模板函数，模板流程就是线程获取共享资源。如果获取到资源，线程直接返回；否则进入CLH队列，直到获取到资源为止，且整个过程忽略中断的影响。acquireShared 函数代码如下：

/** * @author: 程序猿阿星 * @description: 共享式-获取资源模板函数 * @param arg * @return: void */public final void acquireShared(int arg) {    /**     * 1.负数表示失败     * 2.0表示成功，但没有剩余可用资源     * 3.正数表示成功且有剩余资源     */    if (tryAcquireShared(arg) < 0) //获取资源失败，tryAcquireShared子类实现        //自旋阻塞等待获取资源        doAcquireShared(arg);}

doAcquireShared 函数与独占式的 acquireQueued 函数逻辑基本一致，唯一的区别就是下图红框部分：

节点的标记是共享式；
获取资源成功，还会唤醒后续资源。因为资源数可能>0，代表还有资源可获取，所以需要做后续线程节点的唤醒。

共享式释放资源

AQS 中提供了 releaseShared 模板函数来释放资源，模板流程就是线程释放资源成功，唤醒 CHL 队列的第二个线程节点（首节点的下个节点），代码如下：

/** * @author: 程序猿阿星 * @description: 共享式-释放资源模板函数 * @param arg * @return: boolean */public final boolean releaseShared(int arg) {    if (tryReleaseShared(arg)) {//释放资源成功，tryReleaseShared子类实现        //唤醒后继节点        doReleaseShared();        return true;    }    return false;}
private void doReleaseShared() {    for (;;) {        //获取头节点        Node h = head;        if (h != null && h != tail) {            int ws = h.waitStatus;
            if (ws == Node.SIGNAL) {//如果头节点等待状态为SIGNAL                if (!compareAndSetWaitStatus(h, Node.SIGNAL, 0))//更新头节点等待状态为0                    continue;            // loop to recheck cases                //唤醒头节点下个线程节点                unparkSuccessor(h);            }            //如果后继节点暂时不需要被唤醒，更新头节点等待状态为PROPAGATE            else if (ws == 0 &&                     !compareAndSetWaitStatus(h, 0, Node.PROPAGATE))                continue;                       }        if (h == head)                          break;    }}

与独占式释放资源区别不大，都是唤醒头节点的下个节点，就不做过多描述了。

实战

说了这么多理论，现在到实战环节了。正如前文所述，AQS 定义了一套多线程访问共享资源的同步模板，解决了实现同步器时涉及的大量细节问题，能够极大地减少实现工作。现在我们基于 AQS 实现一个不可重入的独占锁，直接使用 AQS 提供的独占式模板，只需明确 state 的语义与实现 tryAcquire 与 tryRelease 函数（获取资源与释放资源），在这里 state 为 0 表示锁没有被线程持有，state 为 1 表示锁已经被某个线程持有。由于是不可重入锁，所以不需要记录持有锁线程的获取锁次数。

不可重入的独占锁代码如下：

/** * @Author 程序猿阿星 * @Description 不可重入的独占锁 */public class NonReentrantLock implements Lock {    /**     * @Author 程序猿阿星     * @Description 自定义同步器     */    private static class Sync extends AbstractQueuedSynchronizer {        /**         * 锁是否被线程持有         */        @Override        protected boolean isHeldExclusively() {            //0：未持有 1：已持有            return super.getState() == 1;        }
        /**         * 获取锁         */        @Override        protected boolean tryAcquire(int arg) {            if (arg != 1) {                //获取锁操作，是需要把state更新为1，所以arg必须是1                throw new RuntimeException("arg not is 1");            }            if (compareAndSetState(0, arg)) {//cas 更新state为1成功，代表获取锁成功                //设置持有锁线程                setExclusiveOwnerThread(Thread.currentThread());                return true;            }            return false;        }
        /**         * 释放锁         */        @Override        protected boolean tryRelease(int arg) {            if (arg != 0) {                //释放锁操作，是需要把state更新为0，所以arg必须是0                throw new RuntimeException("arg not is 0");            }            //清空持有锁线程            setExclusiveOwnerThread(null);            //设置state状态为0，此处不用cas，因为只有获取锁成功的线程才会执行该函数，不需要考虑线程安全问题            setState(arg);            return true;        }
        /**         * 提供创建条件变量入口         */        public ConditionObject createConditionObject() {            return new ConditionObject();        }    }
    private final Sync sync = new Sync();
    /**     * 获取锁     */    @Override    public void lock() {        //Aqs独占式-获取资源模板函数        sync.acquire(1);    }            /**     * 获取锁-响应中断     */    @Override    public void lockInterruptibly() throws InterruptedException {        //Aqs独占式-获取资源模板函数(响应线程中断)        sync.acquireInterruptibly(1);    }
    /**     * 获取锁是否成功-不阻塞     */    @Override    public boolean tryLock() {        //子类实现        return sync.tryAcquire(1);    }        /**     * 获取锁-超时机制     */    @Override    public boolean tryLock(long time, TimeUnit unit) throws InterruptedException {        //Aqs独占式-获取资源模板函数(超时机制)        return sync.tryAcquireNanos(1,unit.toNanos(time));    }        /**     * 释放锁     */    @Override    public void unlock() {        //Aqs独占式-释放资源模板函数        sync.release(0);    }        /**     * 创建条件变量     */    @Override    public Condition newCondition() {        return sync.createConditionObject();    }}

NonReentrantLock 定义了一个内部类 Sync，Sync 用来实现具体的锁操作，它继承了 AQS，因为使用的是独占式模板，所以重写 tryAcquire 与 tryRelease 函数，另外提供了一个创建条件变量的入口，下面使用自定义的独占锁来同步两个线程对 j++。

private static int j = 0;
public static void main(String[] agrs) throws InterruptedException {    NonReentrantLock  nonReentrantLock = new NonReentrantLock();
    Runnable runnable = () -> {        //获取锁        nonReentrantLock.lock();        for (int i = 0; i < 100000; i++) {            j++;        }        //释放锁        nonReentrantLock.unlock();    };
    Thread thread = new Thread(runnable);    Thread threadTwo = new Thread(runnable);
    thread.start();    threadTwo.start();
    thread.join();    threadTwo.join();
    System.out.println(j);}

无论执行多少次输出内容都是：200000。

AQS简化流程图
