扔掉源码，15张图带你彻底理解Java AQS

Java 中 AQS 是 AbstractQueuedSynchronizer 类。AQS 依赖 FIFO 队列来提供一个框架。这个框架用于实现锁以及锁相关的同步器，比如信号量、事件等。

在 AQS 中，主要有两部分功能：一部分是操作 state 变量，第二部分是实现排队和阻塞机制。

注意：AQS并没有实现任何同步接口，它只是提供了类似acquireInterruptible的方法，调用这些方法可以实现锁和同步器。

1 管程模型

Java 使用 MESA 管程模型来管理类的成员变量和方法，让这个类的成员变量和方法的操作是线程安全的。下图是 MESA 管程模型，里面除了定义共享变量外，还定义了条件变量和条件变量等待队列：

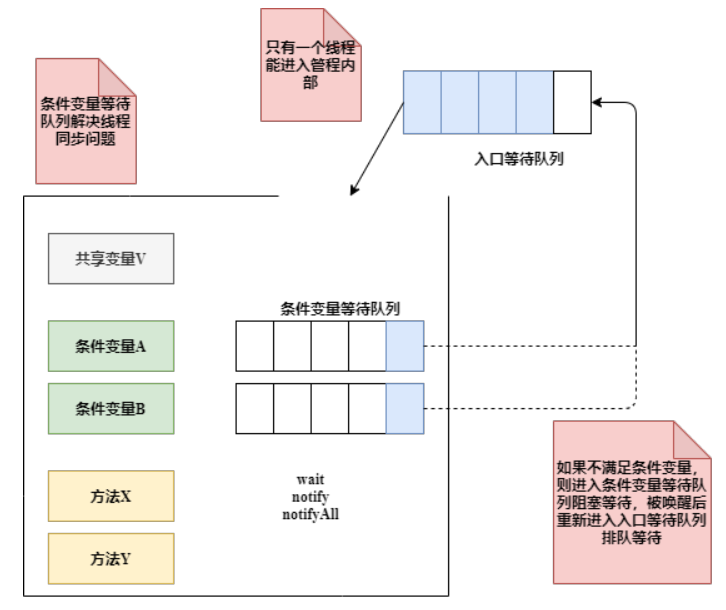

MESA 管程模型

Java 中 的 MESA 模型有一点改进，就是管程内部只有一个条件变量和一个等待队列。

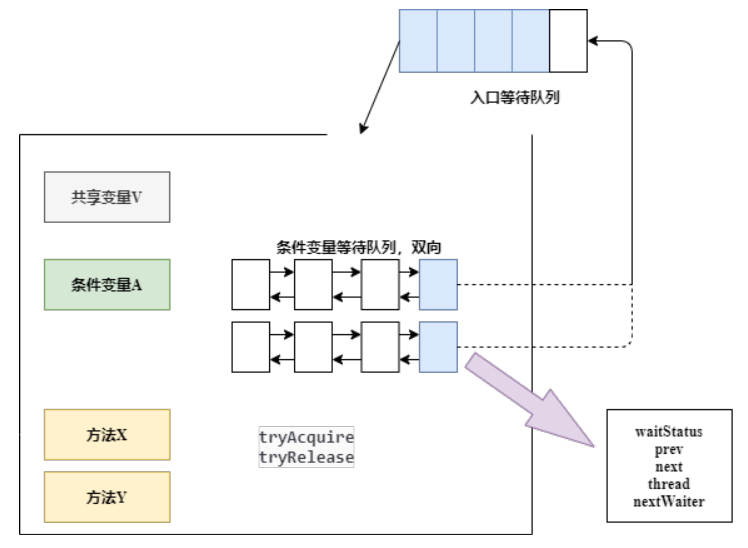

下图是 AQS 的管程模型：

AQS 的管程模型

AQS 的管程模型依赖 AQS 中的 FIFO 队列实现入口等待队列，而 ConditionObject 则实现了条件队列，这个队列可以创建多个。

本文主要讲解入口等待队列获取锁的几种方式。

2 获取独占锁

2.1 独占，忽略 interrupts

public final void acquire(int arg) {    if (!tryAcquire(arg) &&        acquireQueued(addWaiter(Node.EXCLUSIVE), arg))        selfInterrupt();}

这里的 tryAcquire 是抽象方法，有 AQS 的子类来实现，因为每个子类实现的锁是不一样的。

入队

上面的代码可以看到，获取锁失败后，会先执行 addWaiter 方法加入队列，然后执行 acquireQueued 方法自旋地获取锁直到成功。

addWaiter 代码逻辑如下图。简单说就是把 node 入队，入队后返回 node 参数给 acquireQueued 方法：

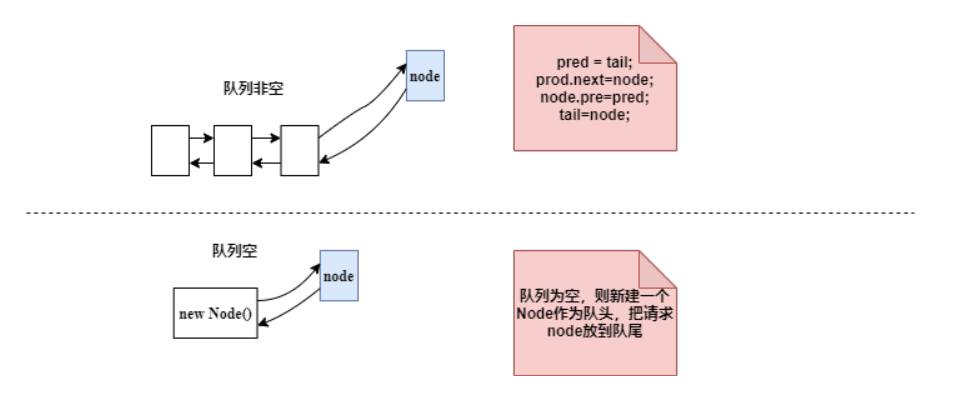

addWaiter 代码逻辑

这里需要注意：如果队列为空，则新建一个 Node 作为队头。

入队后获取锁

acquireQueued自旋获取锁逻辑如下图：

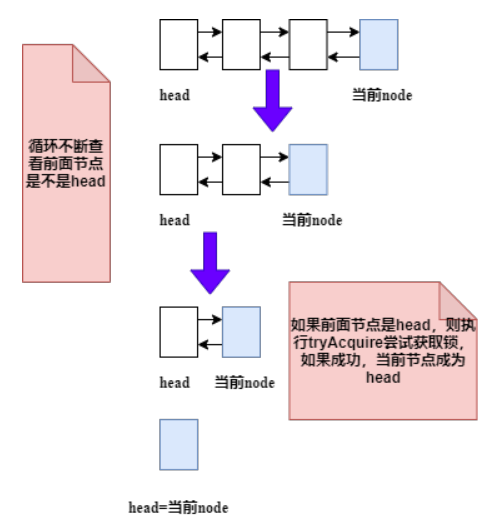

acquireQueued 自旋获取锁逻辑

这里有几个细节：

1. waitStatus

• CANCELLED(1)：当前节点取消获取锁。当等待超时或被中断（响应中断），会触发变更为此状态，进入该状态后节点状态不再变化；
• SIGNAL(-1)：后面节点等待当前节点唤醒；
• CONDITION(-2)：Condition 中使用，当前线程阻塞在 Condition。如果其他线程调用了 Condition 的 signal 方法，这个结点将从等待队列转移到同步队列队尾，等待获取同步锁；
• PROPAGATE(-3)：共享模式，前置节点唤醒后面节点后，唤醒操作无条件传播下去；
• 0：中间状态，当前节点后面的节点已经唤醒，但是当前节点线程还没有执行完成。

2. 获取锁失败后挂起

如果前置节点不是头节点，或者前置节点是头节点但当前节点获取锁失败，这时当前节点需要挂起，分三种情况：

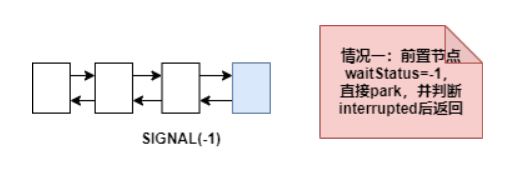

前置节点 waitStatus=-1

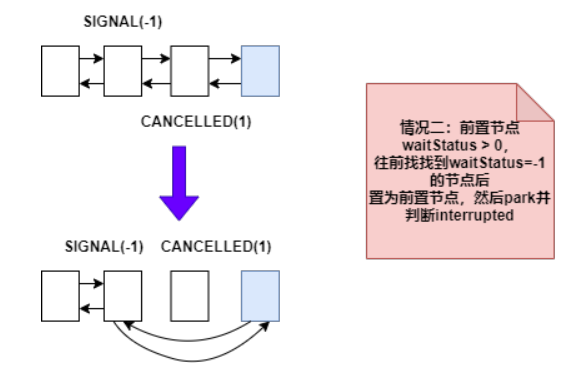

前置节点 waitStatus > 0

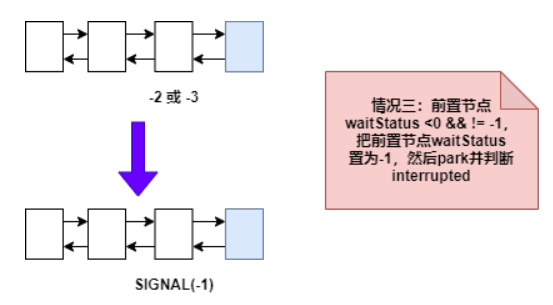

前置节点 waitStatus < 0，不等于 -1

3. 取消获取锁

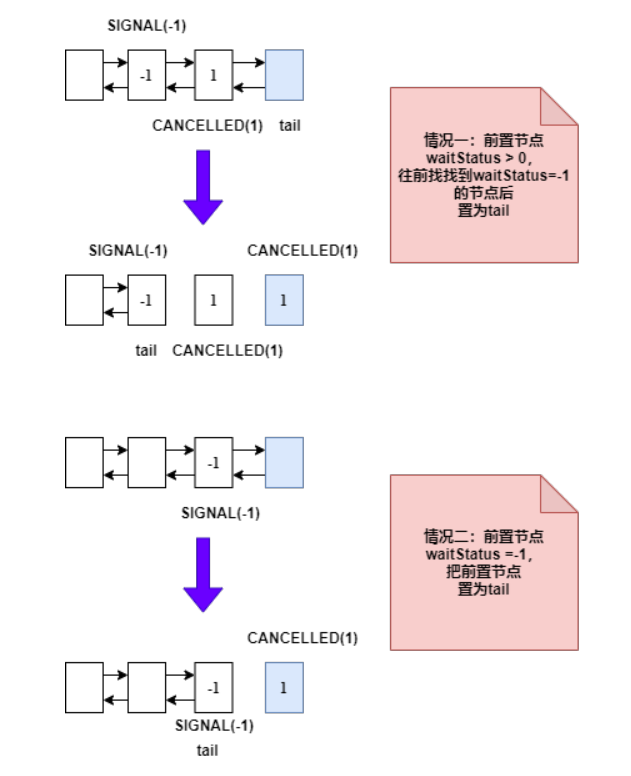

如果获取锁抛出异常，则取消获取锁，如果当前节点是 tail 节点，分两种情况如下图：

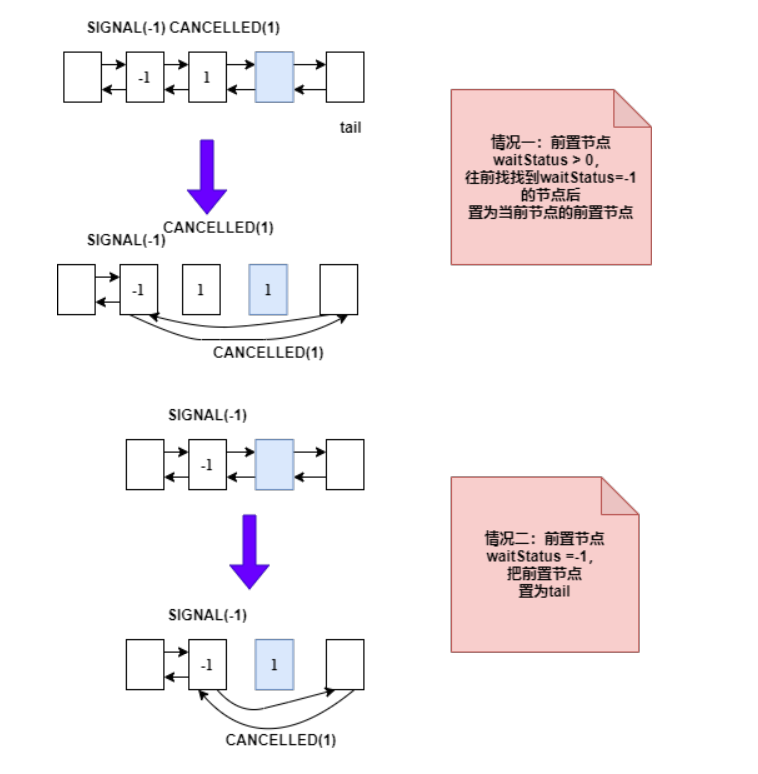

如果当前节点不是 tail 节点，也分两种情况，如下图：

4. 对中断状态忽略

5. 如果前置节点的状态是 0 或 PROPAGATE，会被当前节点自旋过程中更新成 -1，以便之后通知当前节点。

2.2 独占 + 响应中断

对应方法 acquireInterruptibly(int arg)。

跟忽略中断（acquire 方法）不同的是要响应中断，下面两个地方响应中断：

• 获取锁之前会检查当前线程是否中断；
• 获取锁失败入队，在队列中自旋获取锁的过程中也会检查当前线程是否中断。

如果检查到当前线程已经中断，则抛出 InterruptedException，当前线程退出。

2.3 独占 + 响应中断 + 考虑超时

对应方法 tryAcquireNanos(int arg, long nanosTimeout)。

这个方法具备了独占 + 响应中断 + 超时的功能，下面两个地方要判断是否超时：

• 自旋获取锁的过程中每次获取锁失败都要判断是否超时；
• 获取锁失败 park 之前要判断超时时间是否大于自旋的阈值时间 (spinForTimeoutThreshold = 1ns)。

另外，park 线程的操作使用 parkNanos 传入阻塞时间。

3 释放独占锁

独占锁释放分两步：释放锁，唤醒后继节点。

释放锁的方法 tryRelease 是抽象的，由子类去实现。

我们看一下唤醒后继节点的逻辑。首先需要满足两个条件：

• head 节点不等于 null；
• head 节点 waitStatus 不等于 0。

这里有两种情况（在方法 unparkSuccessor）：

• 情况一：后继节点 waitStatus <= 0，直接唤醒后继节点，如下图：

后继节点 waitStatus <= 0

• 情况二：后继节点为空或者 waitStatus > 0，从后往前查找最接近当前节点的节点进行唤醒，如下图：

后继节点为空或 waitStatus > 0

4 获取共享锁

之前我们讲了独占锁，这一小节我们谈共享锁。二者有什么不同呢？

4.1 共享，忽略 interrupts

对应方法 acquireShared，代码如下：

public final void acquireShared(int arg) {    if (tryAcquireShared(arg) < 0)        doAcquireShared(arg);}

4.2 tryAcquireShared

这里获取锁使用的方法是 tryAcquireShared，获取的是共享锁。获取共享锁跟获取独占锁不同的是，会返回一个整数值，说明如下:

• 返回负数：获取锁失败；
• 返回0：获取锁成功但是之后再由线程来获取共享锁时就会失败；
• 返回正数:获取锁成功而且之后再有线程来获取共享锁时也可能会成功。所以需要把唤醒操作传播下去。

tryAcquireShared 获取锁失败后(返回负数)，就需要入队后自旋获取，也就是执行方法 doAcquireShared。

4.3 doAcquireShared

怎么判断队列中等待节点是在等待共享锁呢？nextWaiter == SHARED，这个参数值是入队新建节点的时候构造函数传入的。

自旋过程中，如果获取锁成功（返回正数），首先把自己设置成新的 head 节点，然后把通知传播下去。如下图：

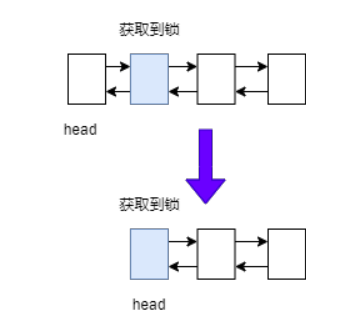

自旋过程中获取锁成功

之后会唤醒后面节点并保证唤醒操作可以传播下去。但是需要满足四个条件中的一个：

• tryAcquireShared 返回值大于 0，有多余的锁，可以继续唤醒后继节点；
• 旧的 head 节点 waitStatus < 0，应该是其他线程释放共享锁过程中把它的状态更新成了 -3；
• 新的 head 节点 waitStatus < 0，只要不是 tail 节点，就可能是 -1。这里会造成不必要的唤醒，因为唤醒后获取不到锁只能继续入队等待；
• 当前节点的后继节点是空或者非空但正在等待共享锁。

唤醒后面节点的操作，其实就是释放共享锁，对应方法是 doReleaseShared，见释放共享锁一节。

4.4 共享 + 响应中断

对应方法acquireSharedInterruptibly(int arg)。

跟共享忽略中断（acquireShared 方法）不同的是要响应中断，下面两个地方响应中断：

• 获取锁之前会检查当前线程是否中断。
• 获取锁失败入队，在队列中自旋获取锁的过程中也会检查当前线程是否中断。

如果检查到当前线程已经中断，则抛出InterruptedException，当前线程退出。

4.5 共享 + 响应中断 + 考虑超时

对应方法tryAcquireSharedNanos(int arg, long nanosTimeout)。

这个方法具备了共享 + 响应中断 + 超时的功能，下面两个个地方要判断是否超时：

• 自旋获取锁的过程中每次获取锁失败都要判断是否超时；
• 获取锁失败 park 之前要判断超时时间是否大于自旋的阈值时间 spinForTimeoutThreshold = 1ns。

另外，park 线程的操作使用 parkNanos 传入阻塞时间。

5 释放共享锁

释放共享锁代码如下：

public final boolean releaseShared(int arg) {    if (tryReleaseShared(arg)) {        doReleaseShared();        return true;    }    return false;}

首先，尝试释放共享锁。tryReleaseShared 代码由子类来实现。释放成功后执行 AQS 中的 doReleaseShared 方法，是一个自旋操作。

自旋的条件是队列中至少有两个节点，这里分三种情况。

情况一

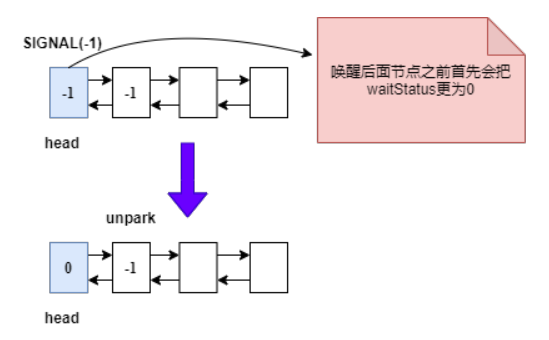

当前节点 waitStatus 是 -1，如下图：

当前节点 waitStatus 是 -1

情况二

当前节点 waitStatus 是 0（被其他线程更新成了中间状态)，如下图：

当前节点 waitStatus 是 0

情况三

当前节点 waitStatus 是 -3，为什么会这样呢？

需要解释一下，head 节点唤醒后继节点之前 waitStatus 已经被更新中间态 0 了，唤醒后继节点动作还没有执行，又被其他线程更成了 -3.

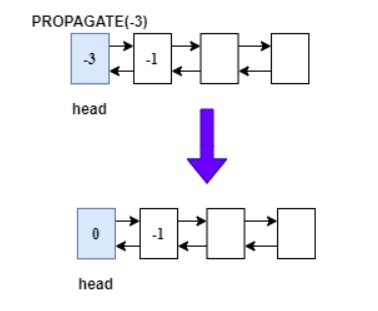

也就是其他线程释放锁执行了上面情况二。这时需要先把 waitStatus 再更成 0（在方法 unparkSuccessor），如下图：

先把 waitStatus 再更成 0

6 抽象方法

上面的讲解可以看出，如果要基于 AQS 来实现并发锁，可以根据需求重写下面四个方法来实现，这四个方法在 AQS 中没有具体实现：

• tryAcquire(int arg)：获取独占锁
• tryRelease(int arg)：释放独占锁
• tryAcquireShared(int arg)：获取共享锁
• tryReleaseShared(int arg)：释放共享锁

AQS 的子类需要重写上面的方法来修改 state 值，并且定义获取锁或者释放锁时 state值的变化。子类也可以定义自己的 state 变量，但只有更新 AQS 中的 state 变量才会对同步起作用。

还有一个判断当前线程是否持有独占锁的方法 isHeldExclusively，也可以供子类重写后使用。

总结

AQS 使用 FIFO 队列实现了一个锁相关的并发器模板，可以基于这个模板来实现各种锁，包括独占锁、共享锁、信号量等。

AQS 中有一个核心状态是 waitStatus，这个代表节点的状态，决定了当前节点的后续操作，比如是否等待唤醒，是否要唤醒后继节点。
