国家速滑馆于2017年9月开工，2021年6月竣工，主要功能是承办2022年北京冬奥会男子500米、1000米、1500米、5000米、10000米、团体追逐、集体出发项目；女子500米、1000米、1500米、3000米、5000米、团体追逐、集体出发项目在内的速度滑冰比赛，并诞生14块金牌。

国家速滑馆主场馆建筑面积约8万平方米，高度33米，拥有亚洲最大的全冰面设计，冰面面积达1.2万平方米能容纳约12000名观众，平时可接待超过2000人同时开展冰球、速度滑冰、花样滑冰、冰壶等所有冰上运动。北京冬奥会后，将成为能够举办滑冰、冰球和冰壶等国际赛事及大众冰上活动的多功能场馆。

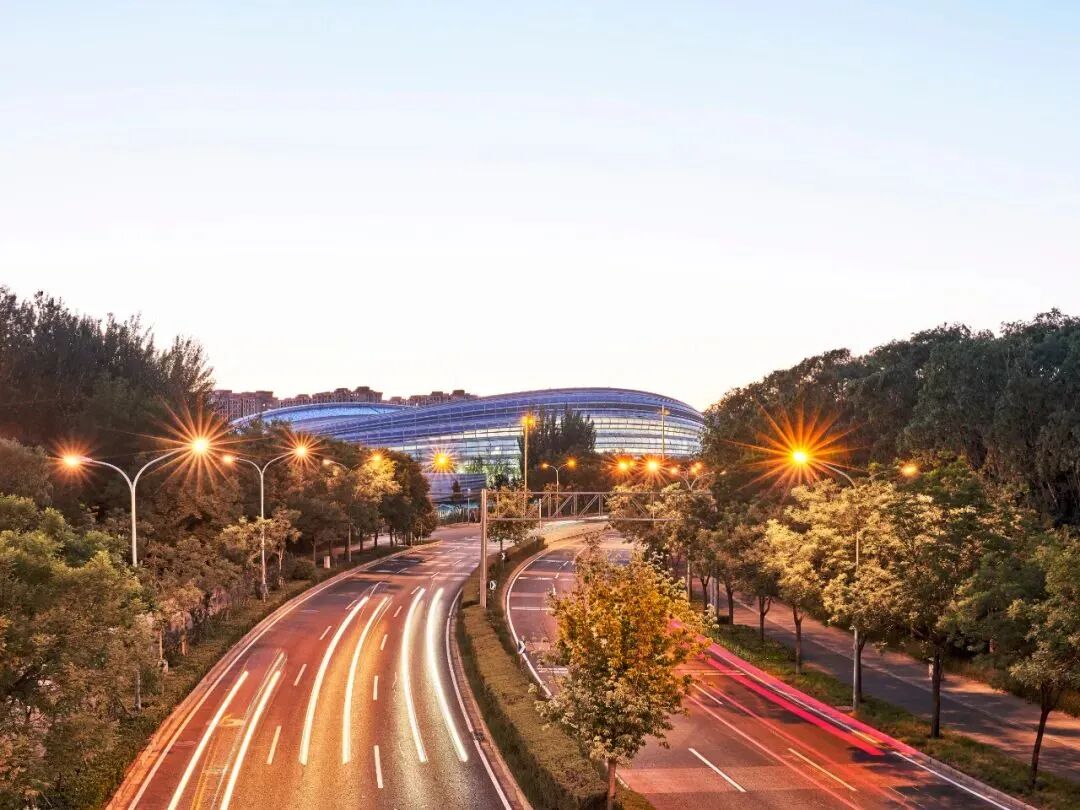

“冰丝带”环绕着玻璃幕墙。澎湃新闻记者 高丹 摄

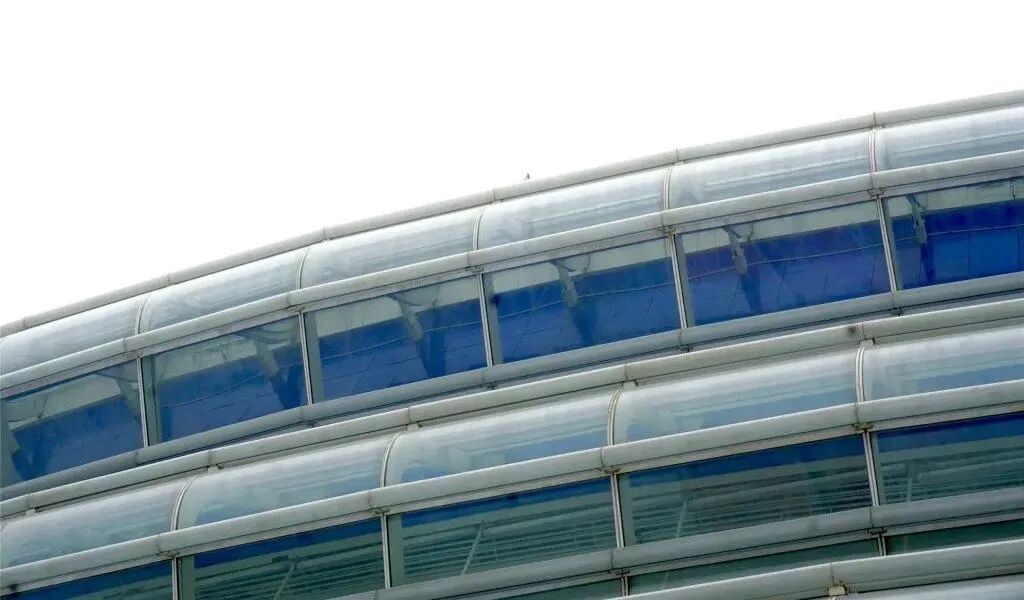

“冰丝带”细节。澎湃新闻记者 高丹 摄

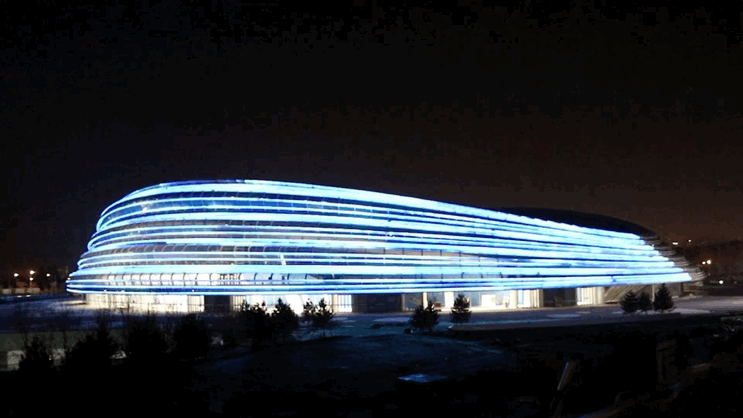

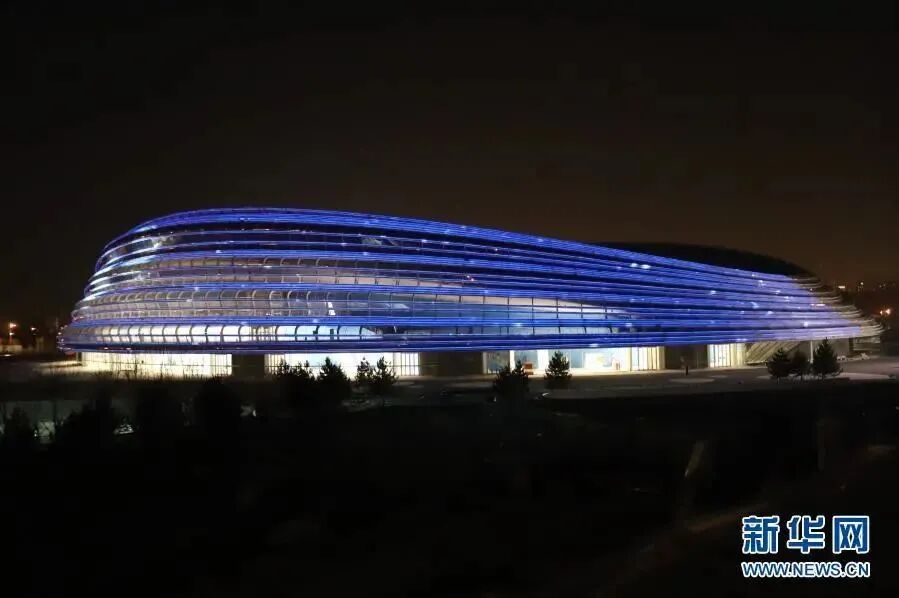

2020年12月15日拍摄的进行场馆外立面泛光照明调试的国家速滑馆“冰丝带”。新华社记者 张骁 摄

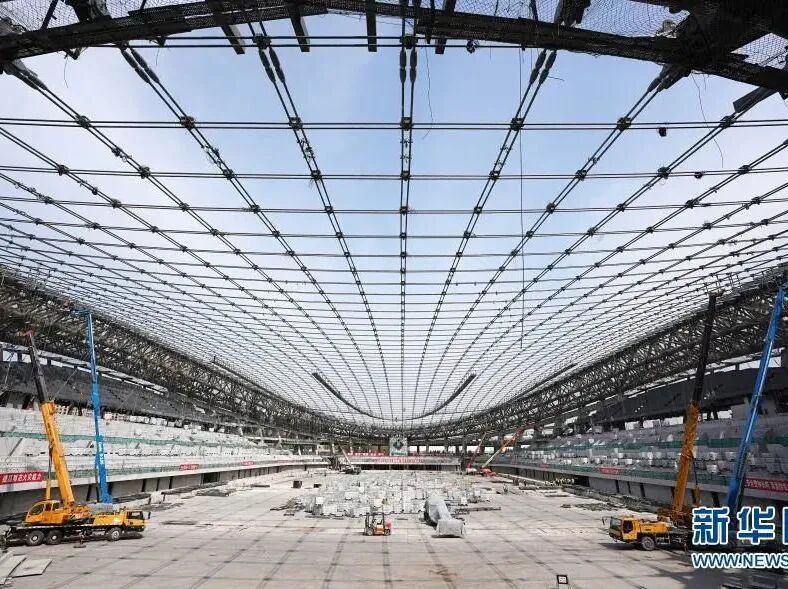

国家速滑馆采用世界上跨度最大的单层双向正交索网结构体育馆，南北向跨度达198米，设计首创采用了金属单元柔性屋面和冰丝带幕墙系统。工程项目主要由主场馆及外围地下车库组成，其中地下主体结构东西长290m，南北宽235m，地上主体南北长约240m，东西宽约178m。

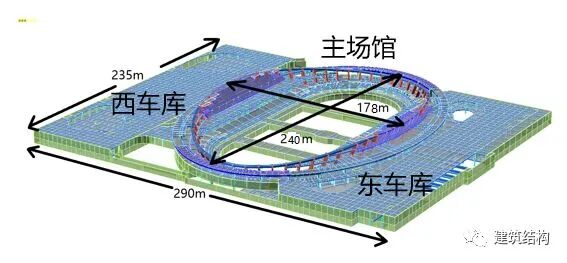

主体结构空间模型

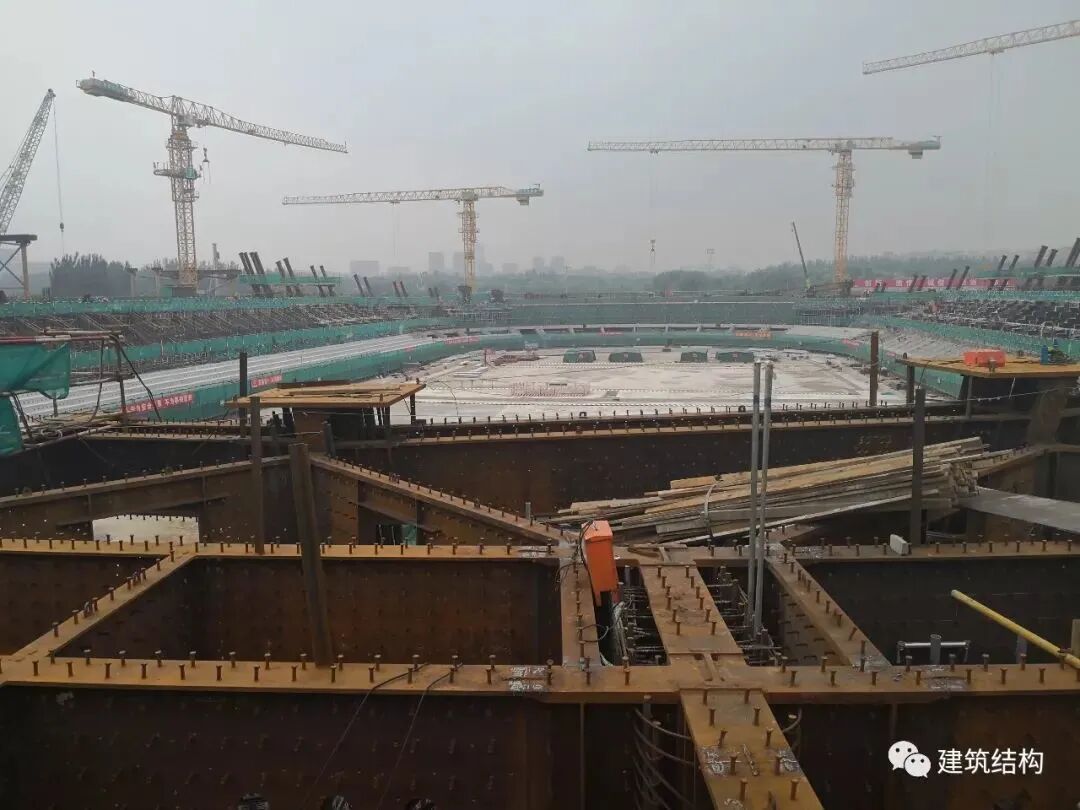

地上主体结构采用现浇钢筋混凝土框架结构。钢结构屋顶支承在48根看台斜柱上。外围护幕墙结构上端固定于顶部的巨型环桁架上，下端固定于混凝土主体结构首层顶板外圈悬挑梁端。首层顶板从32根外围巨型柱挑出悬挑梁支承拉索幕墙，最大悬挑长度约5m，外围巨型柱截面尺寸约为900×3100。主场馆地上部分建筑高度为17~32m，平面尺寸为178mX240m。地下室、看台及支承屋顶部分为混凝土结构，屋顶和周边幕墙为钢结构。

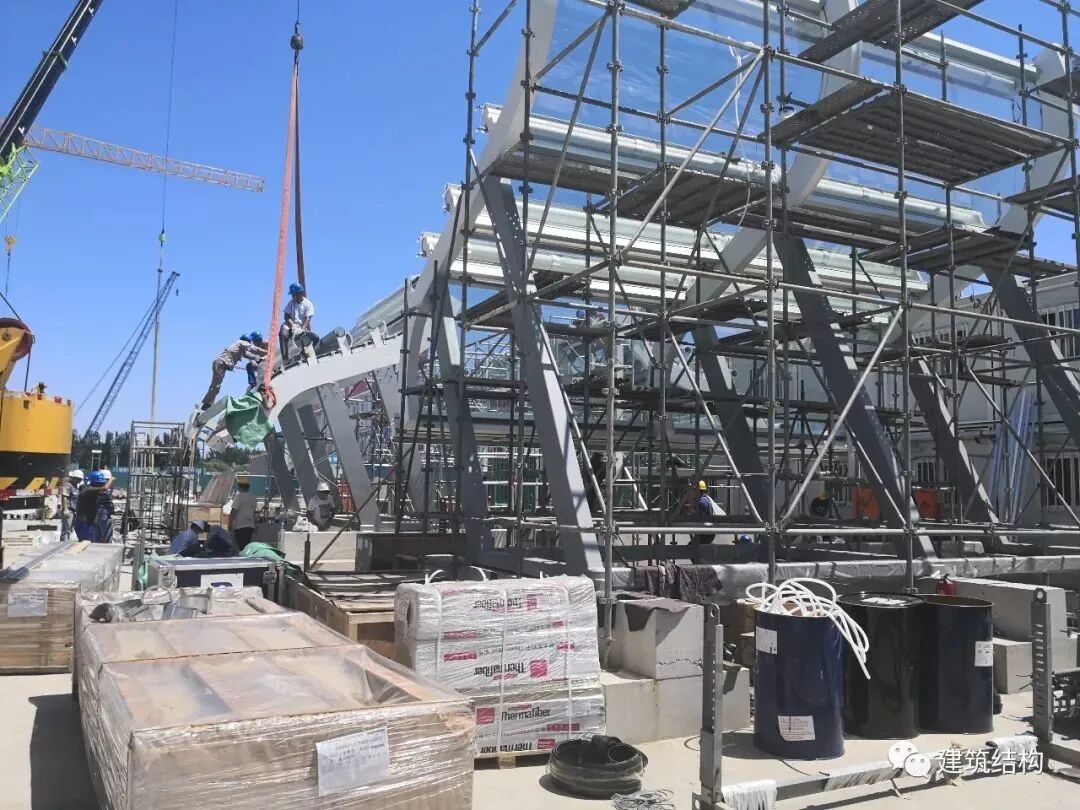

结构试验模型

塑造了宏伟、充满动感的内部空间，在空间效果和结构性能完美结合的同时，实现了节约用材。新型单元式柔性金属屋面体系由1112个单元板块构成，采用高效的组合式钢架单元板块构造、新型隐形变形缝构造、新型等高线天沟系统、新型防水卷材复合铺贴构造、新型屋面雨水溢流系统等诸多技术和材料方面的创新，解决了与索网结构配套使用的围护系统柔性变形技术难题，填补了装配式模块化屋面系统的空白。为应对“冰丝带”特殊的造型要求，研发单索支承异面网壳曲面幕墙体系。由3360块曲面和平板玻璃平曲耦合形成自由曲面；结合节能、安全要求，实现高标准的曲面玻璃幕墙工艺和性能，推动了曲面玻璃幕墙的技术进步，创造了建筑工艺美学的新高度。

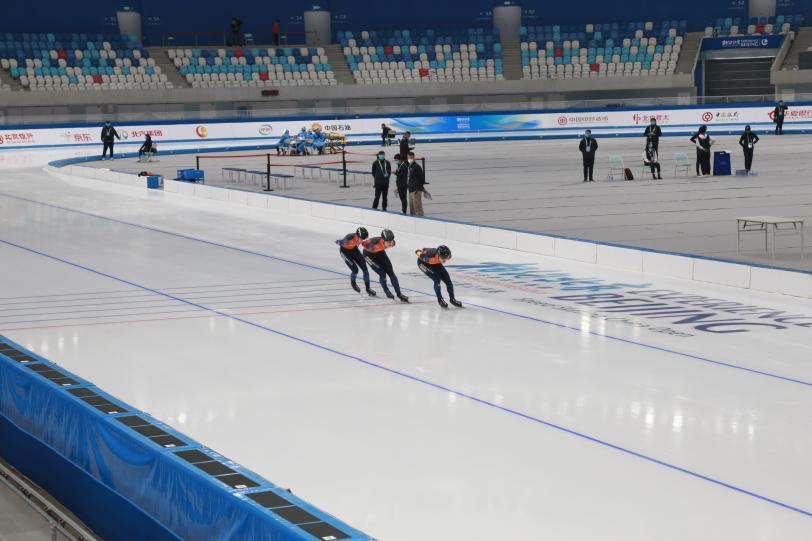

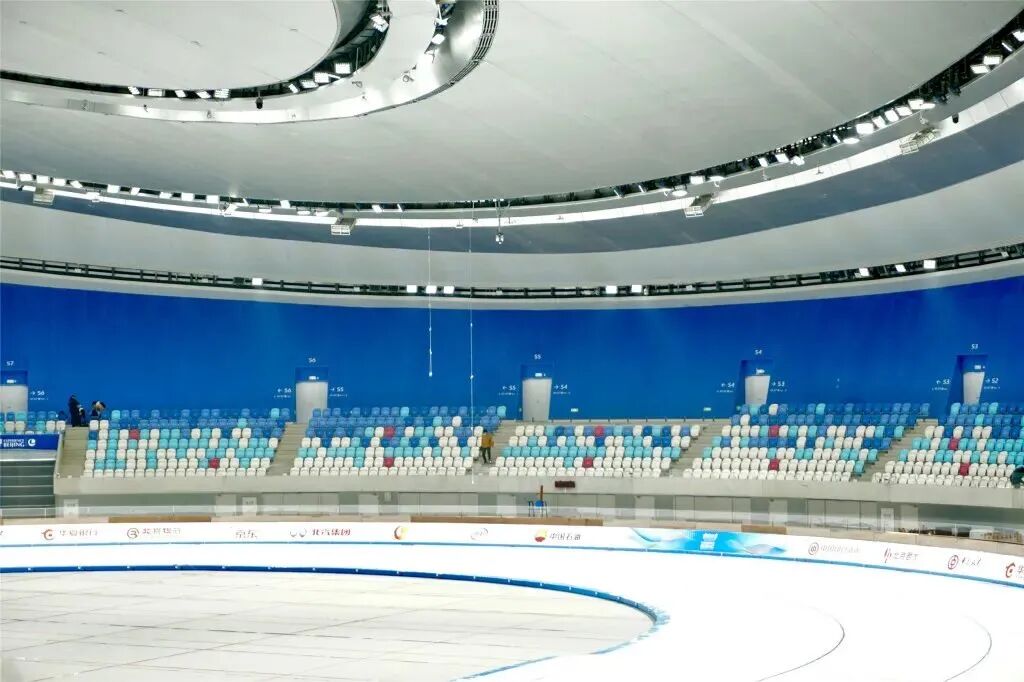

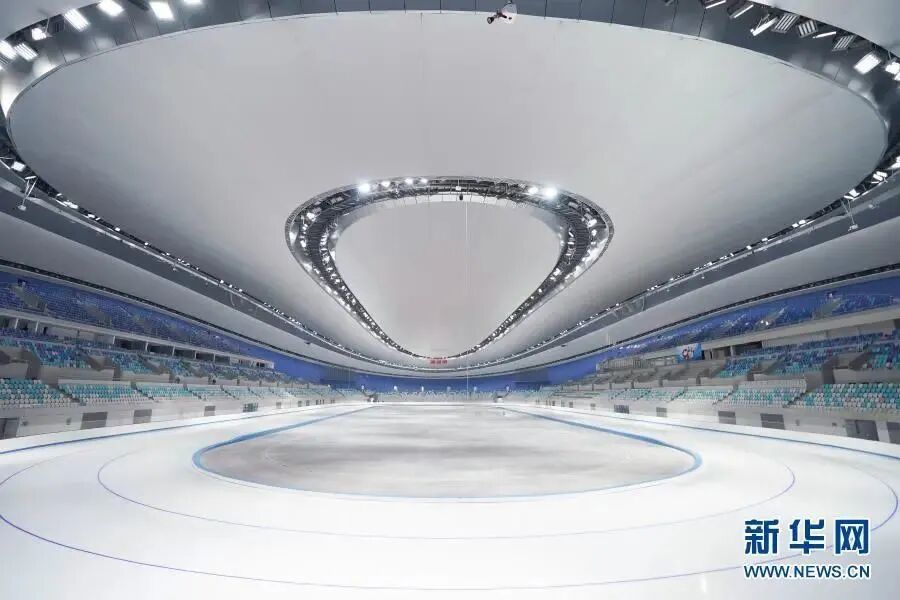

国家速滑馆实现了首例全冰面设计。速滑比赛场地按照国际滑联（ISU）标准设置400m赛道。通过冰面的分区控制，可满足速度滑冰、短道滑冰、花样滑冰、冰壶、冰球等五大类冰上运动项目的竞赛要求；也可以实现各分区同时制冰，形成一整块无缝完整冰面，其面积约1.15万㎡，赛后能够实现2000人同时上冰的全民健身需求，助力“三亿人参与冰雪运动”。

国家速滑馆秉持“绿色办奥”理念，将控制制冰运行能耗作为可持续策略的首要目标。国家速滑馆是世界上第一个采用CO₂（R744）跨临界直冷系统的大道速滑馆。CO₂作为一种天然工质制冷剂，具备优异的环保性能，而作为载冷剂，同时也提高了冰场温度的均匀性和热回收效率。

国家速滑馆集成了通用建筑空间、超大跨结构、自由曲面幕墙、制冰工艺、冰场节能等创新技术，实现了建筑系统和部件从设计到加工安装、运营维护的全过程数字化和智慧化，2019年，“冰丝带”分别荣获中国制冷北极熊奖和中国钢结构金奖，为2022年北京冬奥会竞赛及赛后的可持续运营提供技术保障。
