北京将是世界上首个夏季奥运会和冬季奥运会都举办过的“双奥之城”。2022年冬奥会场馆建设的一大特点，就是最大程度上使用了2008年夏季奥运会的遗产。那些大家耳熟能详的老场馆、老地方进行了全新的设计、改造、提升，同时还出现了一批能够兼顾夏季运动和冬季运动的场馆界的“变形金刚”。这些凝结着建设者们汗水和智慧的场馆，体现了我国传统精益求精的匠人精神，彰显着我国举办一场体育盛会的决心！我们将逐一为您揭开神秘面纱。

五棵松体育中心

工程概况^✦

五棵松体育中心（Wukesong Sports Centre）位于北京市西四环和长安街的交汇处五棵松桥东北角，是北京冬奥会冰上项目场馆。

五棵松体育中心可在6小时内实现冰球、篮球两种比赛模式的转换，是国内首个在一块比赛场地同时举办篮球、冰球两种职业体育赛事的场馆。按超低能耗建筑标准设计建造的五棵松冰上运动中心在北京冬奥会期间将作为冰球训练馆使用，其特殊设计的多彩外幕墙体系，让场馆得名“冰菱花”。

五棵松冰上运动中心外景（©澎湃新闻）

结构特色^✦

五棵松体育中心建筑面积6.3万平方米，能容纳1.8万人。其中地下1层、地上6层；高度27.86米。设有47间包厢，10个售卖点以及两家餐厅。共有18000个观众座位。2008年夏季奥运会后，成为了一座文化体育活动的地标式场馆。2020年12月，北京冬奥会冰球比赛场馆五棵松体育中心改造工程完工。

五棵松体育中心主体场馆屋面采用双向正交变高度空间钢桁架结构，平面呈边长为120米的规则正方形，支承在四周20根矩形钢筋混凝土柱上。柱间支撑为斜十字撑，水平方向间距24米，竖向高度18.51米。屋面钢桁架间距为12米，共有22根；桁架截面共有7种形式，中间桁架高度从6.3~9.3米不等，边桁架为等截面，高度6.3米；桁架上、下弦和腹杆杆件截面为箱形和H形。

惊艳的“冰菱花”外幕墙设计：五棵松冰上运动中心建筑外立面采用格栅幕墙体系，兼具层次美感和遮阳实效。格栅幕墙由5种颜色组成，通过先进技术进行色彩分布、定位计算和精准控制，夜间可实现多彩雪花飘落特效，让人仿佛走进“冰雪世界”。

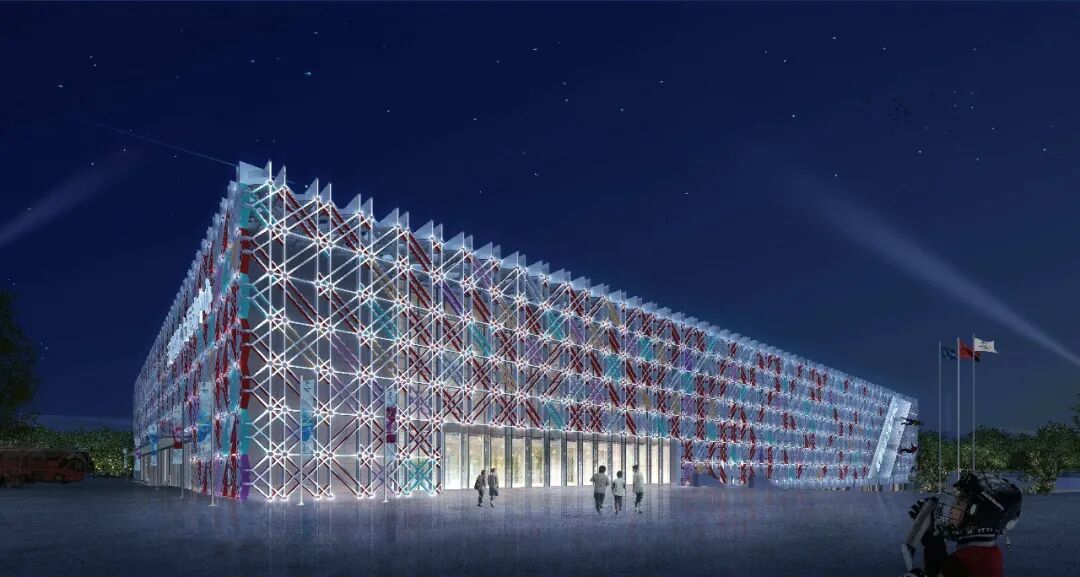

“冰菱花”外幕墙效果图（©华奥星空）

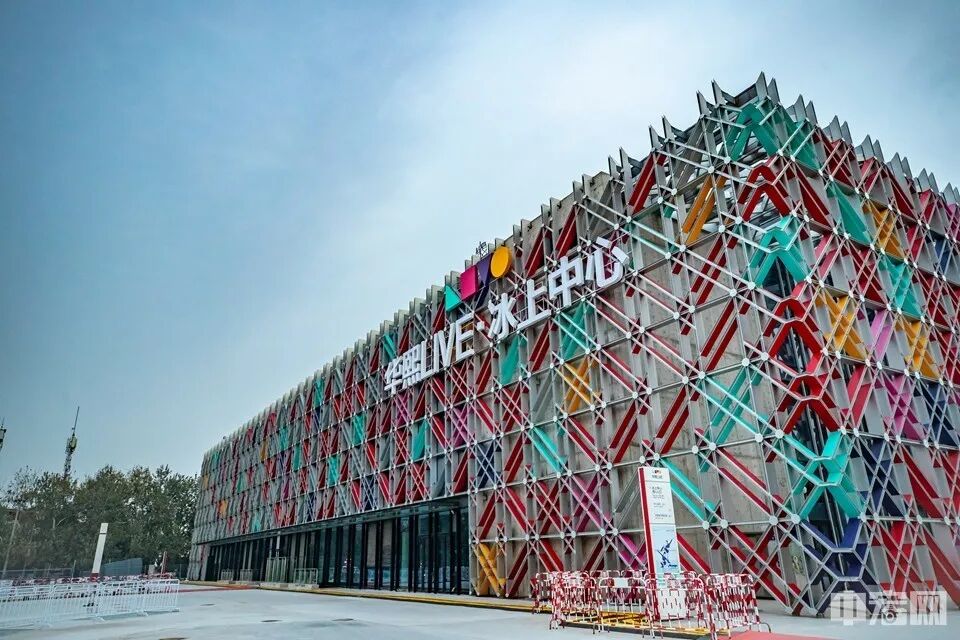

完工后“冰菱花”（©中宏网）

赛事职能^✦

北京冬奥会期间，五棵松体育中心将承担女子冰球和男子冰球部分比赛。

据介绍，去年4月，五棵松体育中心开启改造任务，当年12月，改造工程全部完工。改造内容主要包括更换新制冰机组，设计改建球员更衣室、兴奋剂检测室和洗衣房等功能性房间。

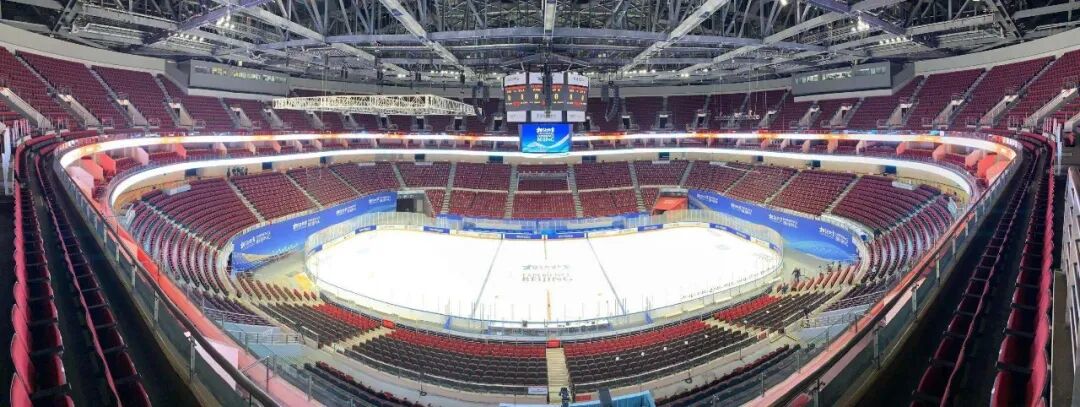

五棵松体育馆全景（©北京日报刘平摄）

6小时实现“冰篮转换”

五棵松体育中心创造性地利用“冰坝”技术，将原有尺寸为30米×60米的冰场改为适应北京冬奥会要求的26米×60米冰场，改造完成后，五棵松体育中心将可以在冰坝大小上按需切换，场馆将拥有30米×60米和26米×60米两种尺寸的可转换冰场。

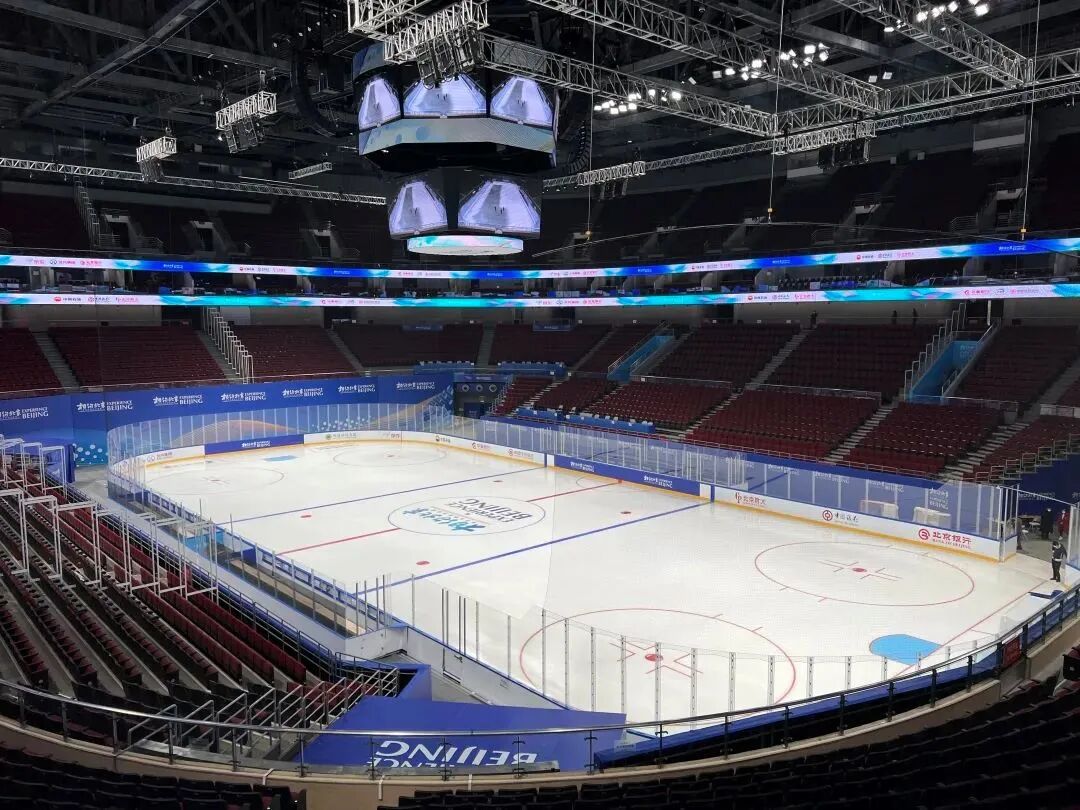

场馆内部（©北京广播电视台）

五棵松体育中心冬奥场馆选用二氧化碳跨临界直冷制冰系统，将冰面温差控制在0.5摄氏度以内，使碳排量接近于零。利用冷热联供一体化设计对制冷余热进行回收利用，助力北京冬奥会。通过改造，五棵松体育中心实现了6小时冰球场与篮球场之间的转场。

那么，“冰篮转换”是怎么实现的？简单来说，冰球场与篮球场之间的转场是通过在冰面上铺设篮球比赛用的地板来实现。转换时，先在冰面铺上隔温层，即冰被，再铺设篮球比赛用的地板，即可完成转换。

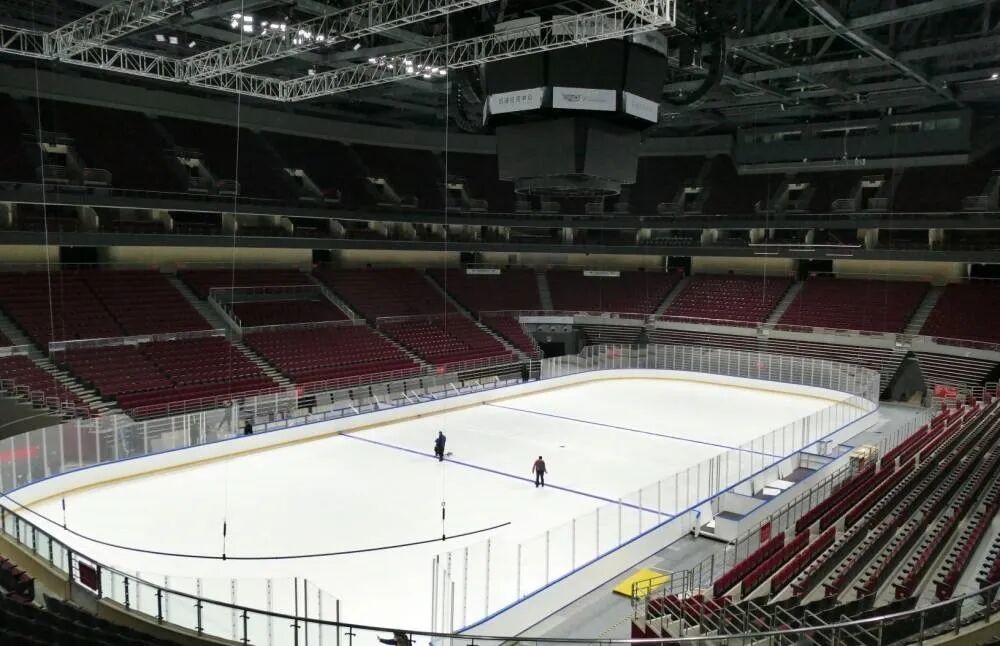

场馆制冰（©北京日报）

球队更衣室“细节满满”

由于冰球运动装备厚重、球杆超长，赛后，运动员的比赛服需要清洗烘干，冰刀需要打磨，每支球队报名运动员数量也为冬季运动项目之最，因此冰球项目对球队更衣室的要求变得非常严苛。

据介绍，五棵松体育中心根据国际冰联和国际奥委会的相关规定及需求，对原有的4间更衣室进行改造。改造后的五棵松体育中心配备了4间永久更衣室和2间赛时更衣室，训练馆冰上中心另有6间更衣室。每一支参赛球队在完成全部比赛前都拥有自己的固定更衣室，两间赛时更衣室则是为固定更衣室选在训练馆的球队在比赛前使用的。此外，每个更衣室都配备了一个大型手套烘干机，这也是冰球运动所独有的设备。

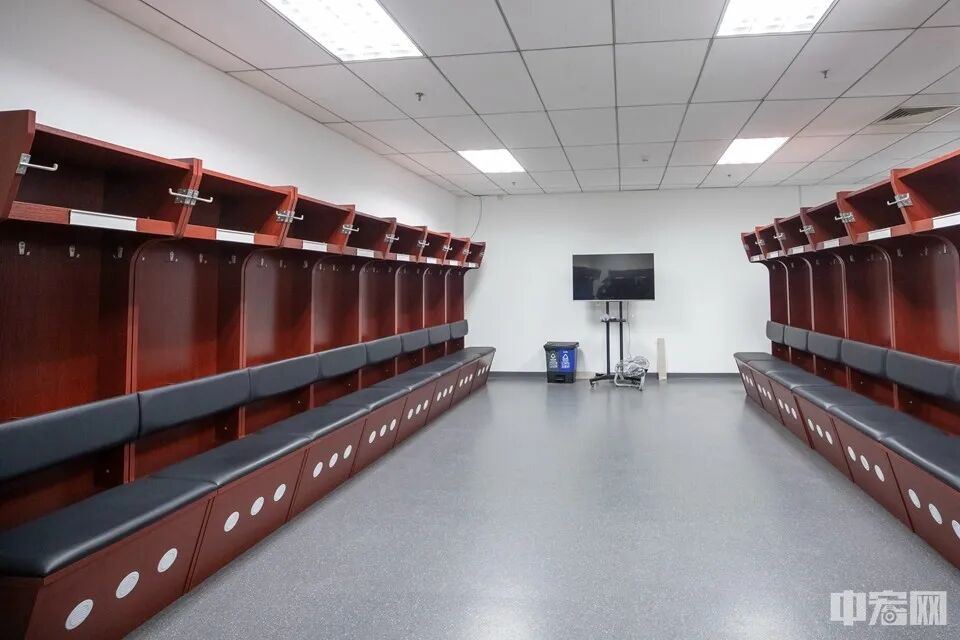

更衣室（©中宏网）

更衣室内配备更衣柜、按摩室、教练室、磨刀室和备餐区等，每个更衣室内还设有储物间、卫生间和淋浴间，单元体积虽小，但功能齐全。此外，卫生间和淋浴室还做到了干湿分离，给运动员们提供了更为舒适的条件。

此外，冰球比赛结束后，球员们需要对比赛服进行及时清洗，根据往届冬奥会的经验，赛时将有近20万件次的服装需要清洗。为此，新建的洗衣房里安装了3台容量达100公斤的专业洗衣机和3台烘干机，以保证每场比赛的两支参赛队赛后拥有各自独立的洗衣机。

将成为冰球、短道速滑、花滑赛事通用型场馆

五棵松体育中心的改造工程，本着绿色、共享、科技的改造提升原则，在满足北京冬奥会需求的基础上，充分利用新科技、新理念、新材料，在场馆节能降耗、综合高效利用、竞赛观赛环境方面实现了质的飞跃。

据了解，场馆新建了电动伸缩看台系统，可满足篮球、冰球、花样滑冰、演唱会等场地需求，满足不同赛事、文化活动的观看需求。

场馆还重点对现有照明设施和显示系统进行了改造，竞赛场馆的上方安装了18台专业投影仪，以冰面为屏幕，把动感震撼的内容，用三维方式展示在冰面上，与先进的88台光束灯、84台切割灯和荧光棒相互配合。照明系统各项指标可达到HDTV超高清转播水平，满足超高速摄像机回放要求；显示屏达到高清标准，具备现场同步直播、精彩瞬间捕捉、赛况信息播报、计时记分统计、广告播出等多项功能，大幅提升了观赛体验。
