北京将是世界上首个夏季奥运会和冬季奥运会都举办过的“双奥之城”。2022年冬奥会场馆建设的一大特点，就是最大程度上使用了2008年夏季奥运会的遗产。那些大家耳熟能详的老场馆、老地方进行了全新的设计、改造、提升，同时还出现了一批能够兼顾夏季运动和冬季运动的场馆界的“变形金刚”。这些凝结着建设者们汗水和智慧的场馆，体现了我国传统精益求精的匠人精神，彰显着我国举办一场体育盛会的决心！我们将逐一为您揭开神秘面纱。

国家越野滑雪中心

^地理特征^✦

国家越野滑雪中心位于张家口崇礼区太子城区域东南侧山谷，是古杨树场馆群竞赛场馆之一，与国家跳台滑雪中心和国家冬季两项中心及山地转播中心由一条“冰玉环”连接。占地面积106.55公顷。由西向东依次为场馆运营综合区、运动员综合区、场馆技术楼、场馆媒体中心和转播综合区。赛道根据山体和植被走向而建，紧邻明长城遗址，全程被树木环绕，北京冬奥会期间，这里将举办5场比赛，包括2场越野比赛和3场北欧两项，将产生15枚金牌，其中12枚为越野金牌，3枚为北欧两项金牌。

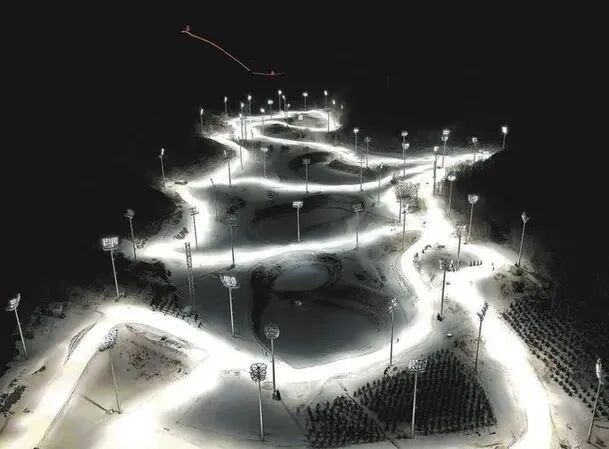

国家越野滑雪中心是一个最接近原生态的竞赛场馆。越野滑雪被称为冬季马拉松，在国家越野滑雪中心，所有的赛道加起来长13公里，分为东侧山谷的竞赛赛道和南侧山谷的训练赛道，其中用于竞赛的赛道长9.7公里，用于训练的赛道长1.8公里，用于热身的赛道长1.5公里。基地北侧高山，南侧为比赛场地，南高北低，平均坡度约为20%，赛道依托南侧坡地的设置，最高海拔约1721.6m，最低海拔约1638.8m，高差82.8m；南北坡之间为狭长平缓地带，居中位置布置体育场、起终点区，体育场海拔高点1654m，低点1651m。

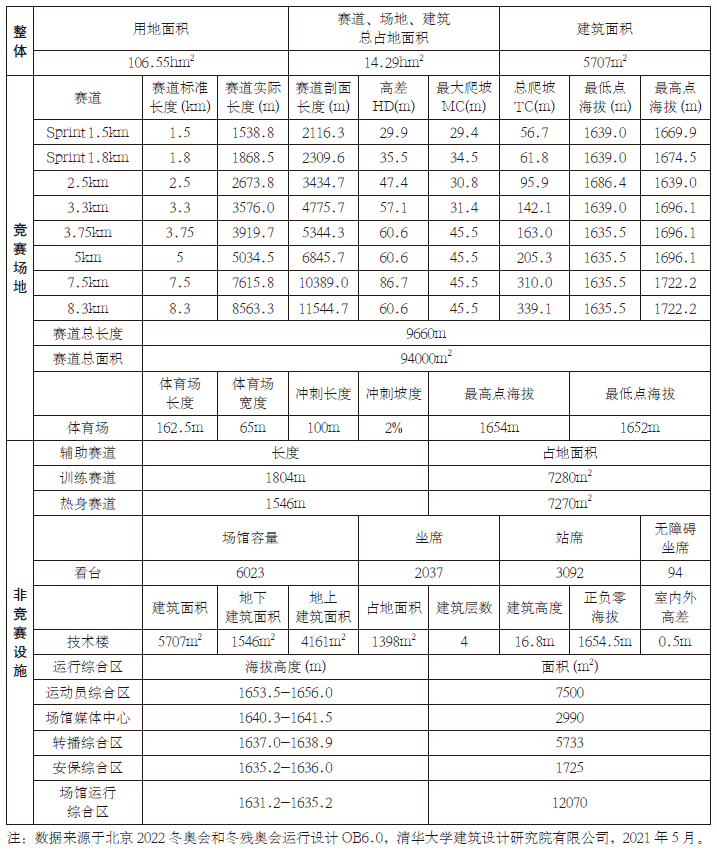

表1 国家越野滑雪中心基本数据

在越野赛道中，三分之一为上坡，三分之一为下坡，三分之一为起伏。比赛对上坡坡度有明确要求，这对运动员的体力和耐力也是一个非常大的考验。越野赛道系统包括：两个短距离赛道（1.8km和1.5km），常规2.5、3.3和3.75km赛道，双追逐和接力的传统技术和自由技术，一个5km赛道（为女子个人10 km和可能的接力项目），一个7.5km赛道（为男子个人15km和女子30km集体出发），一个8.3km赛道（为男子50km集体出发），一个1.5km热身赛道（试蜡区），以及从运动员综合区开始的额外的独立训练/热身赛道（1.8km）。

©THAD清华大学建筑设计研究院有限公司

©新华社

永久建筑^✦

场馆技术楼是最重要的永久建筑之一，从运动员举枪瞄准这一动作中产生设计灵感，以一条连贯的折线串联建筑屋顶与看台，形成极具张力的造型。场馆技术楼建筑面积为4890平方米，共有地下一层、地上四层，地下一层为兴奋剂监测站，首层主要满足竞赛管理功能，二层为平台，三层为奥林匹克大家庭，四层为仲裁、计分及计时等比赛技术用房。

地下一层平面图©THAD清华大学建筑设计研究院有限公司

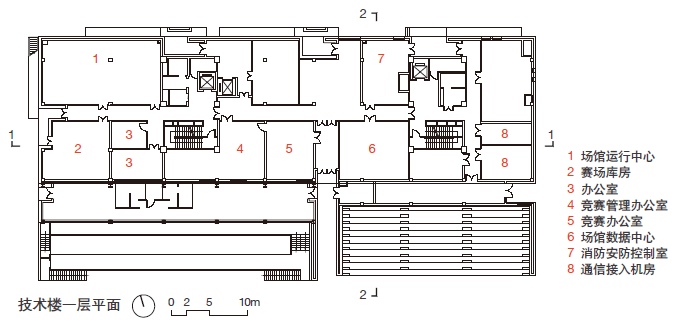

一层平面图©THAD清华大学建筑设计研究院有限公司

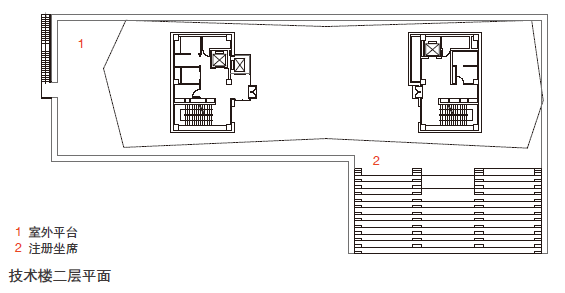

二层平面图©THAD清华大学建筑设计研究院有限公司

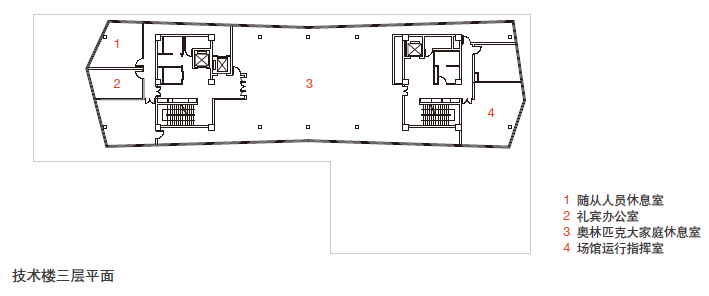

三层平面图©THAD清华大学建筑设计研究院有限公司

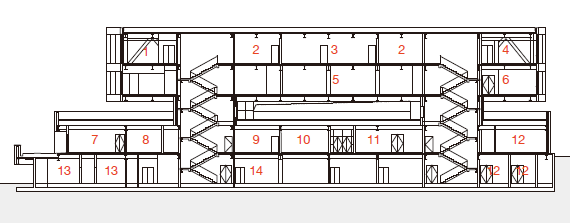

剖面图©THAD清华大学建筑设计研究院有限公司

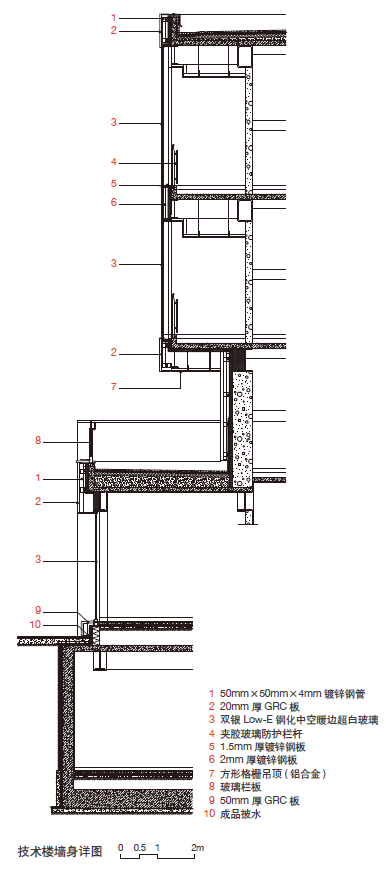

墙身详图©THAD清华大学建筑设计研究院有限公司

施工方法^✦

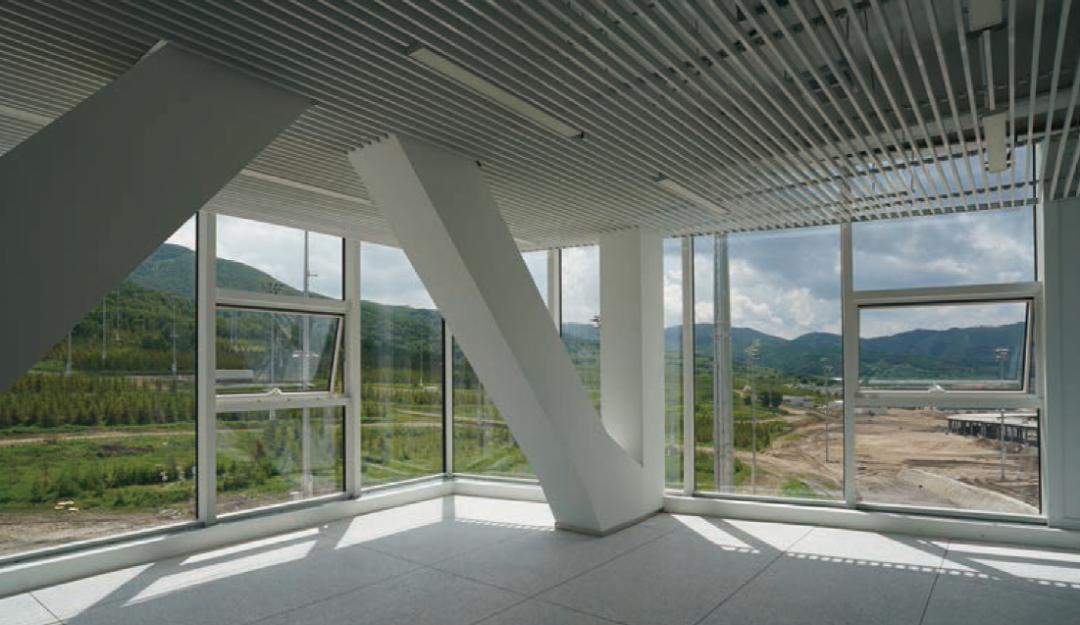

国家越野滑雪中心使用传统建筑施工为自下而上逐层施工，采用钢框架—中心支撑结构体系，完成地下一层、首层及中心支撑施工后，首先进行四层框架梁施工，随后施工桁架层及吊柱，最后施工悬挂的三层楼面梁。技术楼是整个中心的关键工程，外墙装饰采用了20毫米厚的玻璃纤维增强混凝土（俗称GRC板），可实现大面积板材预制，每块板材都是独立设计，工厂定制加工，现场直接安装，有效避免了建材损耗、现场污染。它的中空玻璃幕墙既便于裁判、技术官员观察赛场，又能更好满足场馆对于抗风压性、水密性、气密性的严格要求，减少室内冷气或热量散失的同时，还能降低空调负荷、减少能耗。

低碳措施^✦

国家越野滑雪中心的临时设施要比国家跳台滑雪中心和国家冬季两项中心都要多，有13000平方米的临时设施，观众席座椅后面搭建的三层房屋为临时设施，上面两层为OBS评论席，有41间，房子最上面有栏杆的地方是摄像机位，还有解说席。混合采访区是临时设施，下面一层半为电视转播；上面一层半为文字记者。运动员更衣室是临时的。看台也是临时的，是用脚手架搭起来的。打造许多临时建筑是与绿色办奥、共享办奥、开放办奥、廉洁办奥的理念相契合的。建设之初，国家越野滑雪中心就充分考虑了赛时需求与赛后利用，许多临建场馆合理设置于场地综合区内。设计施工时将功能用房用轻质隔墙分隔，便于赛后拆除，也可根据规划重新设计分隔。部分看台及比赛配套设施采用临时建筑，赛后也可进行拆除及回收利用，让冬奥场馆实现全生命周期的绿色、低碳。

此外，作为古杨树场馆群中赛道最长的场馆，国家越野滑雪中心赛道依山势而建，明长城遗址近在眼前。在建设过程中，建设团队特意加强对明长城遗址50米范围内的施工管理，巧妙规划赛道，在尽可能满足运动员、压雪车、转播用雪地摩托使用需要的同时，充分尊重自然地形，最大程度保留原有树木，尊重自然，助力“绿色办奥”。

©THAD清华大学建筑设计研究院有限公司

赛后利用^✦

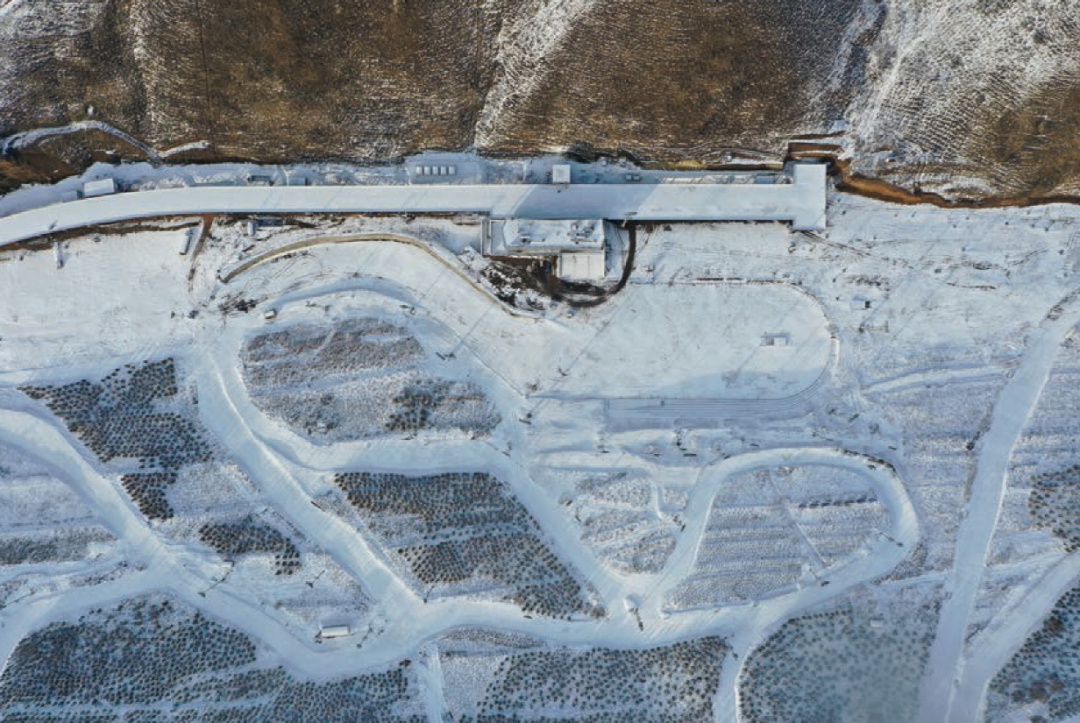

远眺张家口赛区，一条“冰玉环”分外夺目。这条“C”形廊道被白雪覆盖，自然嵌入周边山体，将国家跳台滑雪中心、国家冬季两项中心、国家越野滑雪中心、山地转播中心等逐一串联起来。冬奥赛事结束后，这条“C”形的漫步大道还将具备娱乐、演艺、展览等功能。考虑到赛后利用，设计施工时将功能用房采用轻质隔墙分隔，便于赛后拆除，也可根据规划，重新设计分隔。赛时，部分看台及比赛配套设施采用临时建筑，赛后也可进行拆除及回收利用，让冬奥场馆实现全生命周期的绿色、低碳。

北京冬奥会时，国家越野滑雪中心将以“原生态”的赛场，带来一届精彩的冬奥赛事。它是北京2022年冬奥会张家口赛区古杨树场馆群中赛道最长的竞赛场馆，是古杨树场馆群永久建筑最小的场馆，留下最小的“生态足迹”，实现了人与自然环境的和谐相融。

参考资料

[1] 中国体育场馆协会微信公众号. 冬奥时刻 | 最具原生态的国家越野滑雪中心[EB/OL].[2022-01-25].

[2] 中青团总支微信公众号. 2022北京冬奥场馆介绍（六）|国家冬季两项中心、国家越野滑雪中心. [EB/OL].[2022-01-22].

[3] 廊坊师范学院建筑工程学院.遇“建”冬奥 | 场馆（第11期）国家越野滑雪中心[EB/OL].[2022-01-28].

[4]国家越野滑雪中心：采用最小自然足迹策略的冬奥场馆设计[J]. 建筑学报, 2021(Z1):168-171.

注：部分图片及内容来自清华大学建筑设计研究院有限公司及其简盟工作室、北京2022年冬奥会和冬残奥会组织委员会网站。
