2022年6月1日17时0分，四川省雅安市芦山县发生6.1级地震，震中20公里范围包括芦山县太平镇、宝盛乡，5公里内村庄包括大河村、木坪子，震中距宝兴县12公里，距芦山县25公里，距雅安市41公里，距成都市113公里。根据中国地震局6月4日公布的地震烈度图，震中区太平镇为8度，芦山为6度，由此推算成都为4度。

6月3日上午8时，DS工作室王立军大师携前线助理小褚小李自成都凯宾斯基酒店出发，自驾自行前往震区考察。行前，朋友都劝我，地震刚刚过后灾情不明，先别去，就是去也要与四川省住建厅或西南院、省院协调一同前往。此时恰好看到省院赵总的朋友圈，得知省院有房屋损坏检查人员已先期到达现场。经联系，了解了一些现场情况。本着不给大家添麻烦及便利出行的原则，我们还是决定自行前往。

出发（大师与小褚）

成都-芦山（约2小时）

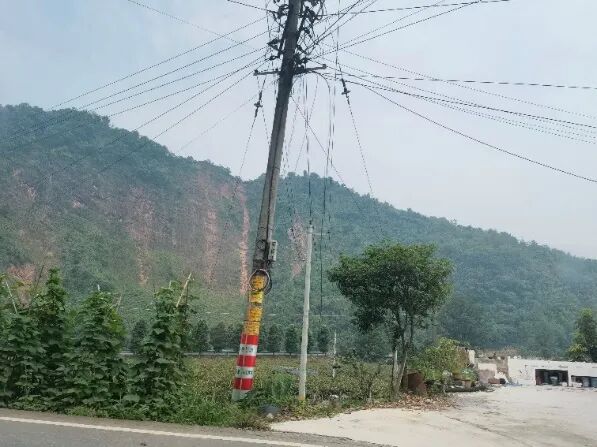

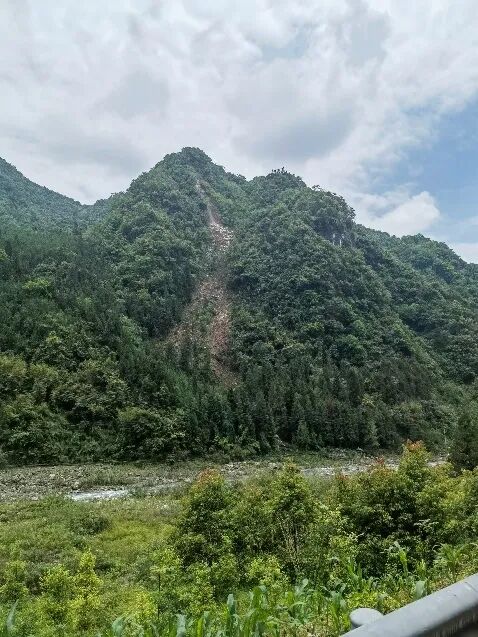

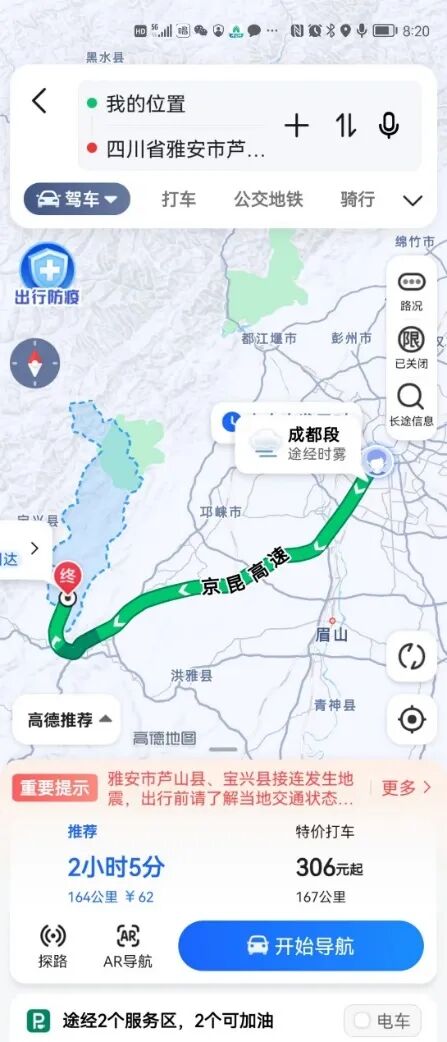

第一站，芦山，导航显示车行需2小时5分钟。一路高速，车不少，估计都是端午节第一天小长假回家的。路还算顺，沿途依稀可见一些山体滑坡，约用了2个半小时到达芦山县政府位置。打个卡，继续前行。下一站，定位太平镇。

进入芦山县

芦山县政府

芦山县城到太平镇30多公里，进入太平镇地界遇到第一个关卡，没有通行证的车辆一律劝返。

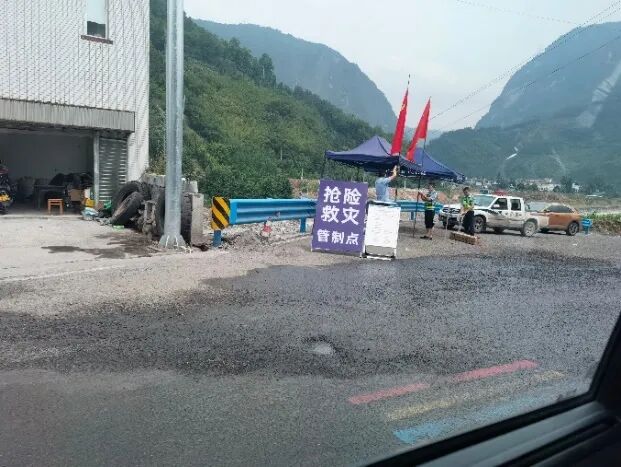

太平镇关卡

我们的车徐徐停下，小褚前去交涉。还算顺利，三言两语，公安看到“特别通行证”，眼睛一亮，竟恭恭敬敬地向上面的国徽敬了个礼，放行。感谢公安的配合！

一路前行，山路崎岖，偶尔对面有来车要避让一下。一路风景美不胜收，路边还看到了一个十分精致的牌坊。这段路上没有落石，也看不到地震的痕迹。约1个小时的车程，来到太平镇。

芦山-太平镇沿途美景

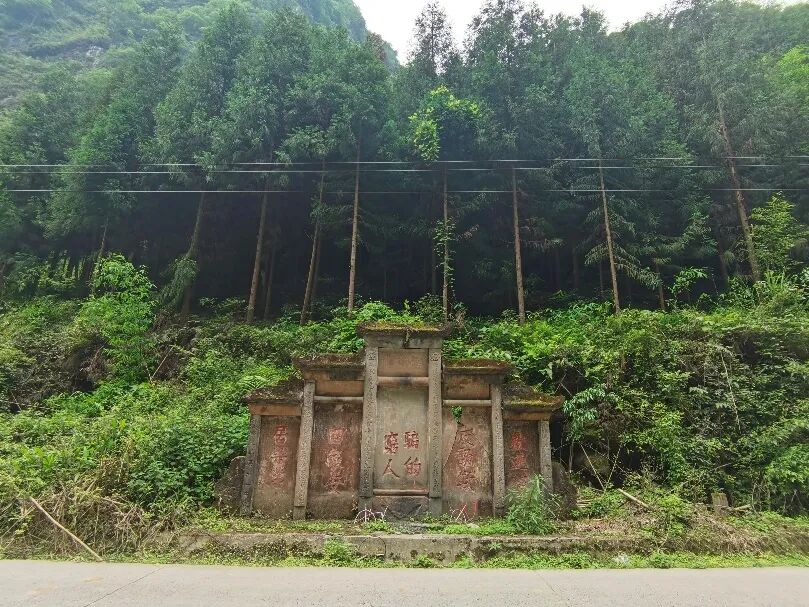

路边牌坊

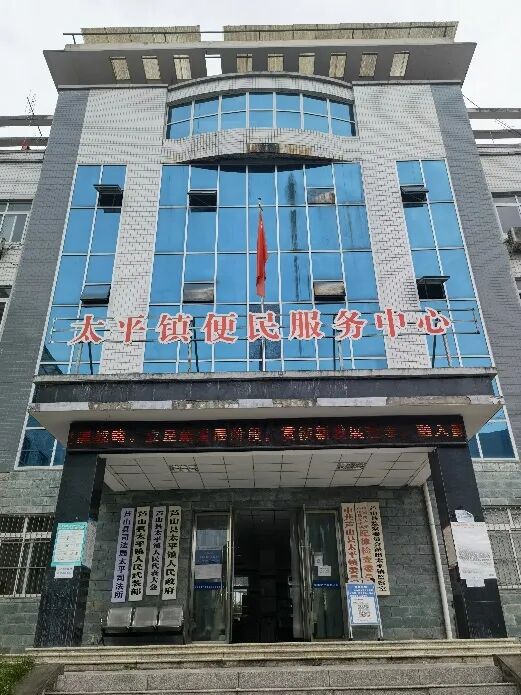

太平镇政府

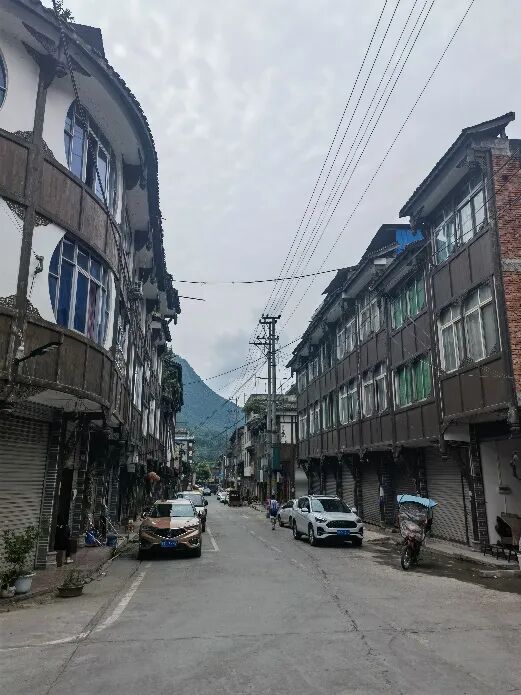

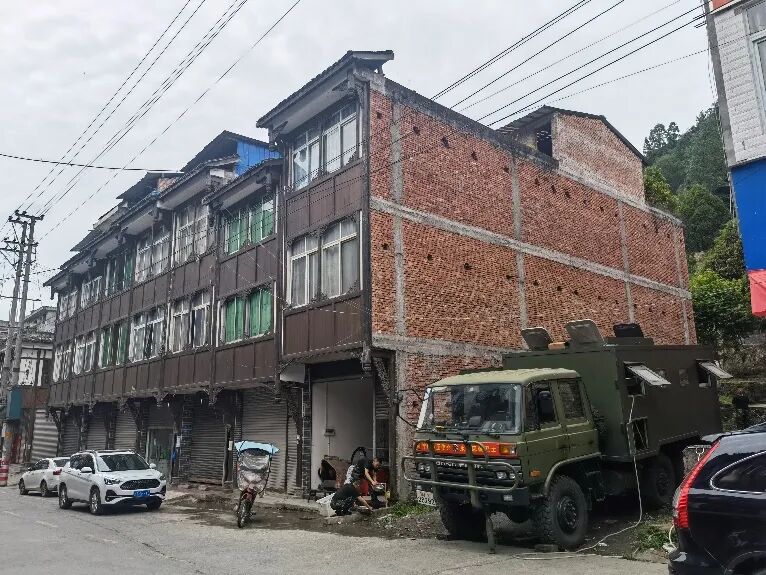

胜利村街景之一

胜利村街景之二

太平镇太平无恙。在镇政府所在地的胜利村，我们与居民做了交流。老实说，成都话还能听懂，但到了下面的镇上，基本就听不懂了。了解的大概情况是，胜利村灾害不大。虽然地震动静很大，但镇里的各式房子基本未见破损，并得知地震震中在山上的木坪子。根据老乡提供的线索，我们定位9公里外的木坪子村。木坪子，多么雅安的名字。

太平镇-木坪子（9公里）

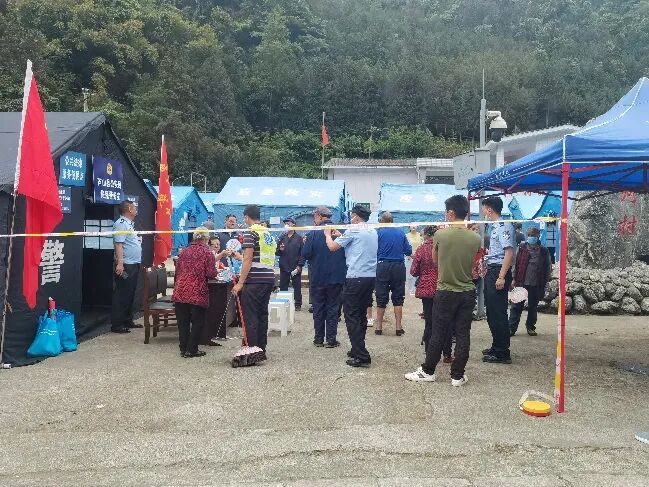

太平镇-木坪子沿途救灾点

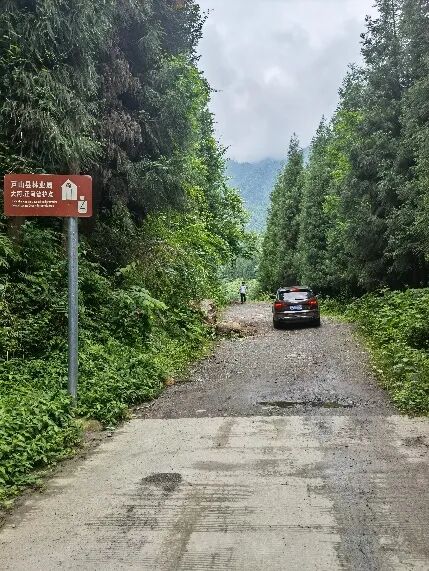

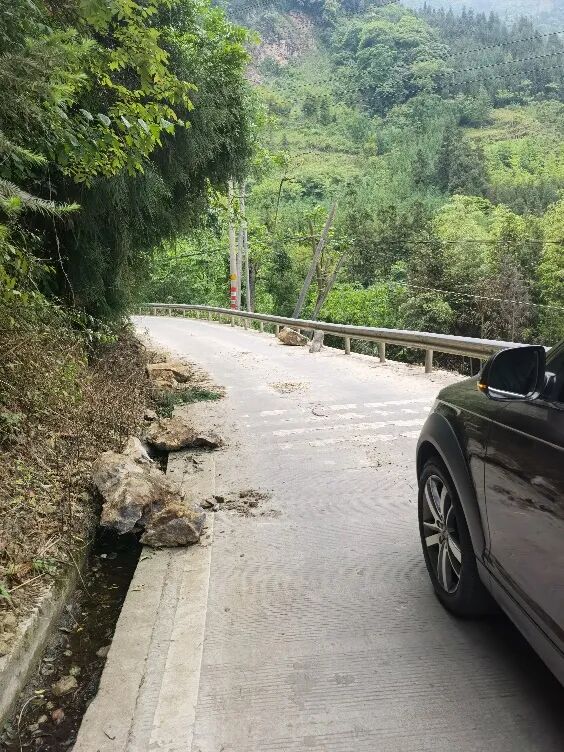

太平镇-木坪子落石

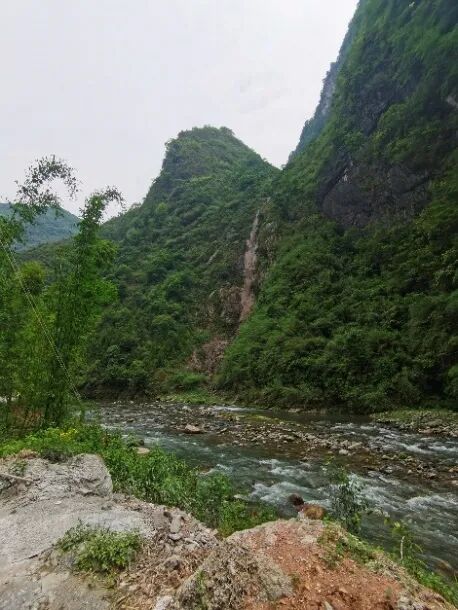

太平镇-木坪子沿途风景1

太平镇-木坪子沿途风景2

太平镇-木坪子沿途风景3

太平镇-木坪子沿途风景4

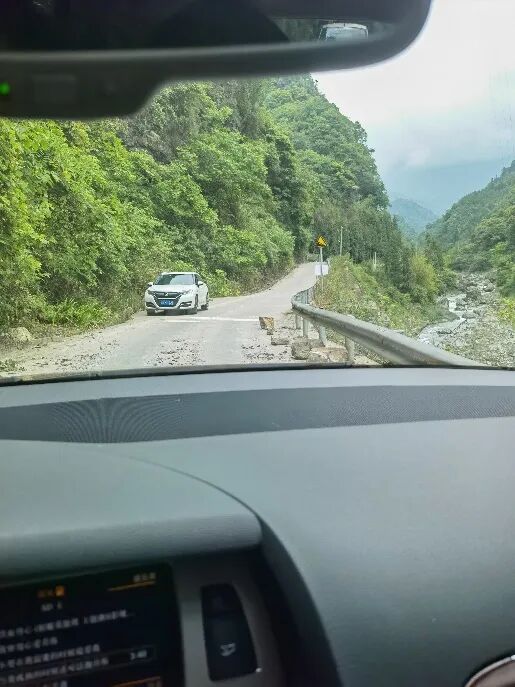

这段路全是崎岖的山路，沿途屡见少量塌方落石。我们震后第三天出行，就是考虑到路上大面积的滑坡在前一天应该已清理掉，看来这个判断是对的。一时还不能判断这些落石是新近的还是遗留的，我们也顾不了这么多，只想一路前行。路边景色宜人，潺潺泉水可口。

大河村口关卡

很快接近一个村庄，村口有岗有拦绳，看来这次是进不去了。对了，进入太平镇第一关后，我与助理说，后面的灾区一定很难进，要有心理准备。我先给他们做了一个培训：国务院近期发布了3层以上自建房要经专业设计和专业施工的通知，知道这里面的逻辑吗？你看农民房都是三层以下，为什么还可不需正规设计，这里面隐藏着我们通过后面关卡所需的关键点，“3层以下民居或刚度大，如砖房，位于反应谱0周期位置，地震反应加速度不放大；或重量轻，如木屋，地震力小；两种情况均可按弹性结构设计，结构无需延性，因而可不需专业设计”。当然，与看似中央美院背景的助理，我实际上是这样说的：我们这次考察的目标，就是找到2个房子，一个3层，一个6层。6层的坏了，3层的没坏。6层的房子相当于地震时你站在地上，会被摇晃躺倒；3层的房子相当于地震时你趴在地上，躺平还能把你怎么着。助理心领神会，说领导您瞧好吧。

到村口停车，小褚走向警官。这次时间长，也不知过了5分钟还是10分钟，就在我觉得无望的时候，警官放绳了，放行。上车后，小褚说，这次还真费了点劲儿。开始说是省里来的，警官不认，说核心区只有雅安市的通行证才可进入。褚只好说，实话跟您讲，我们是北京来的，来不及办证，还给人家亮了亮“特别通行证”。警官看了半天，发现有国徽，一时心里嘀咕，嘴上说还是要换雅安的证。褚一看情况不妙，赶紧改变策略，说您知道长沙倒楼吧，那您知道之后国务院出了一个关于3层以上自建房应经正规设计的通知。于是乎从6层房为什么倒3层房为什么不倒开讲，讲到5.12地震，讲到4.20地震，有回到这次的6.01地震，还展望了30年后可能的发生的大地震。也许警官真的相信了之说，但更多的我认为警官想这大过节的，不老老实实在家呆着，千里迢迢来着荒山野岭，冒着生命危险自费考察，不是科学疯子就是真神经病，反正进去也没什么好处，就让他们过去吧。不过，临行前，警官还特意叮嘱褚一句，一定要保证安全。

大河村-木坪子途中

遥望木坪子

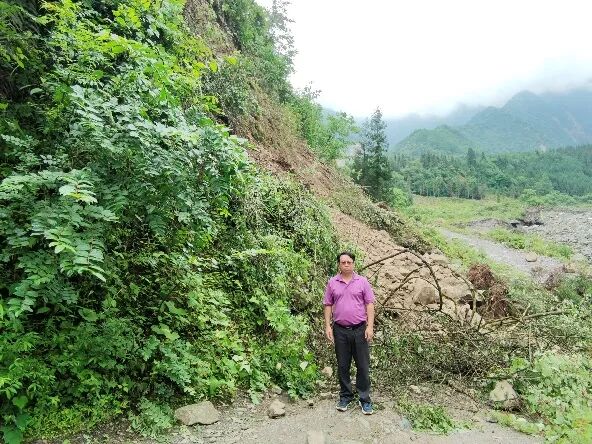

小滑坡

过了哨卡，直奔木坪子。一路向前，直到水泥路没有了。下车沿土路走了几十米，到了路的尽头。前方木坪子隐蔽在丛山中，旁边是震后的一个小滑坡。

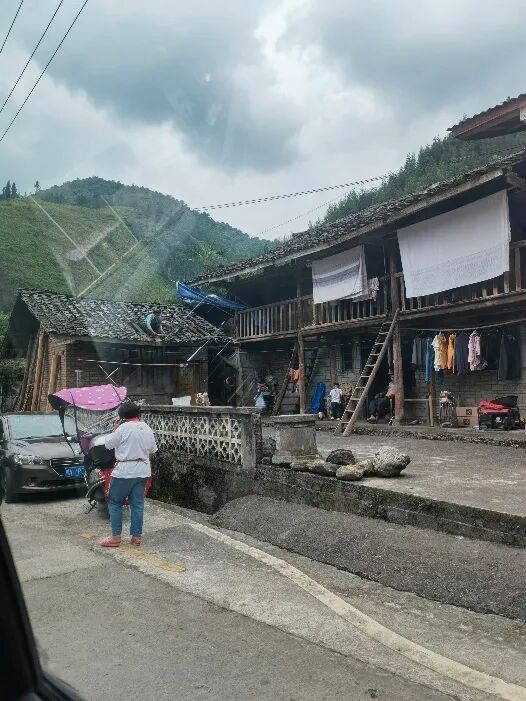

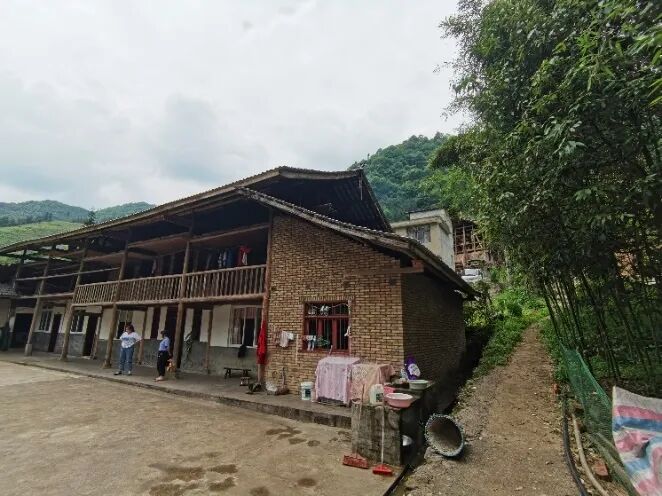

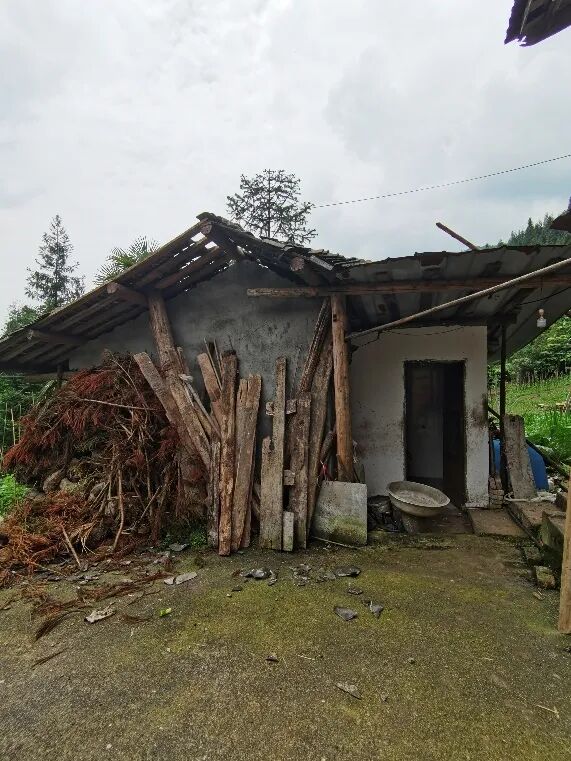

农房1

木柱与砖墙之间缝隙

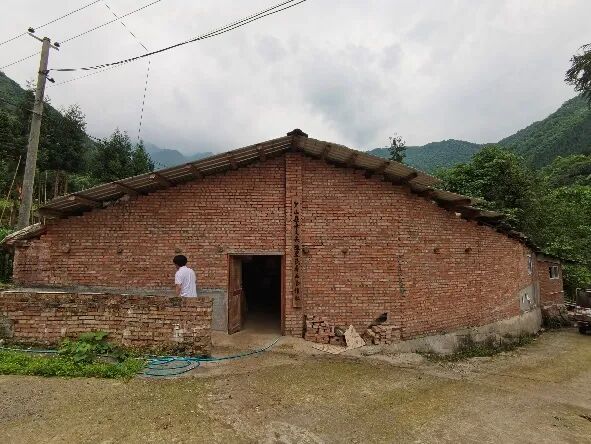

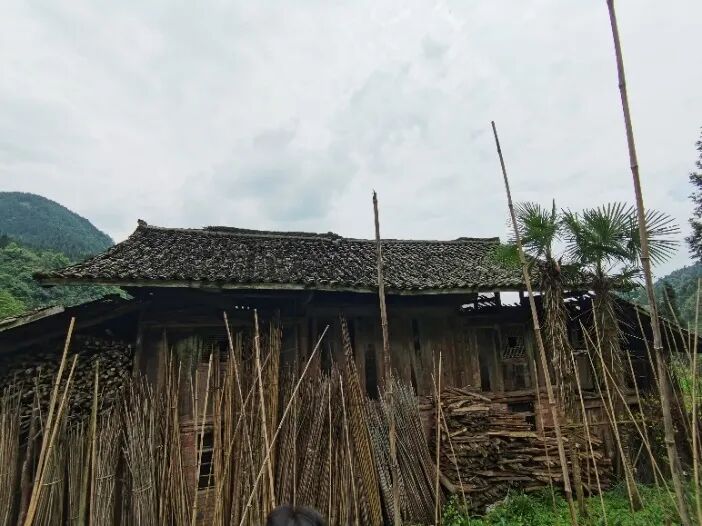

当即决定往回走，考察大河村。首先看到农房1。这是这一带典型的木构架房屋，大都做的不是很规范。房主说她的房子震害不大，并指给我们看木柱与砖墙之间的震出的缝隙。房主告诉我们，上面一户震害较严重。往上走，首先看到这个新近建成的猪舍，砖混结构丝毫无损，里面的猪们很巴适。

猪舍

农房2

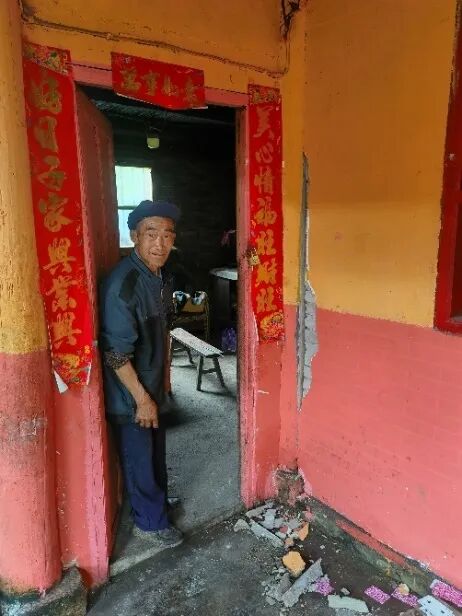

门口损坏

淳朴老汉

锅台震裂

屋脊瓦落

农房2，住着老汉老太两口人，老汉74，老太70。老汉很热心，又是递矿泉水，又是跑上跑下带着我们看，因而这一家看的比较仔细。从震害看，木屋整体结构没有损坏，维护墙体抹灰有脱落，灶台震裂，屋脊处的瓦脱落了一半。

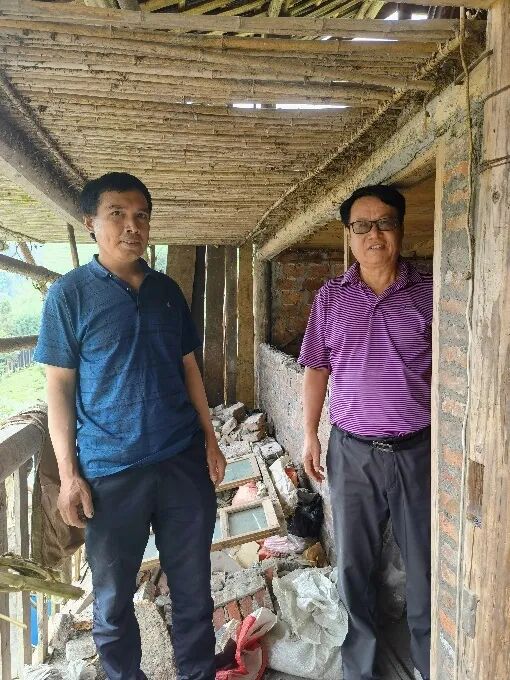

农房3主人

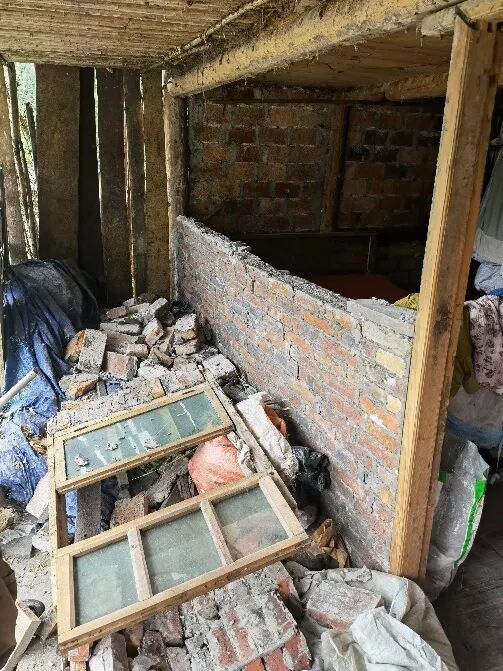

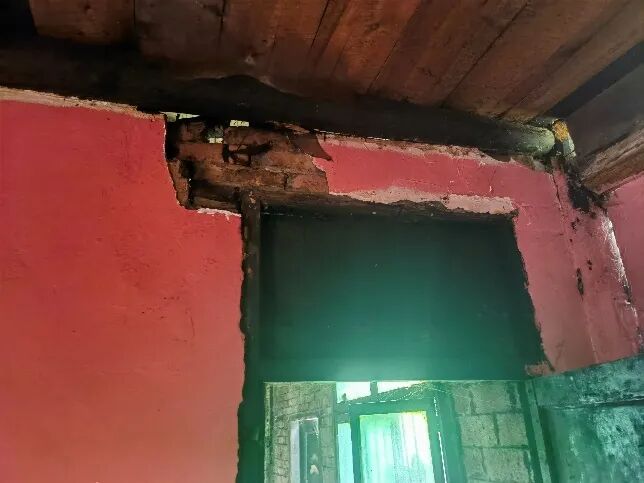

隔墙倒塌

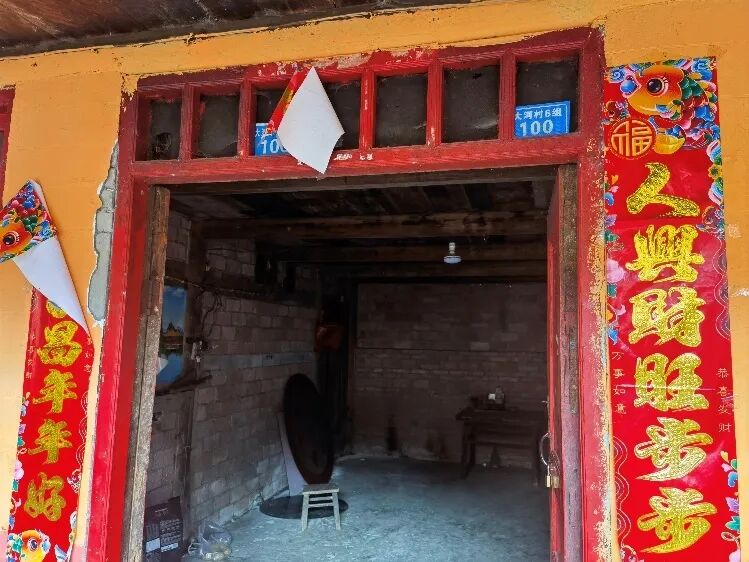

大河村6组100

小房子

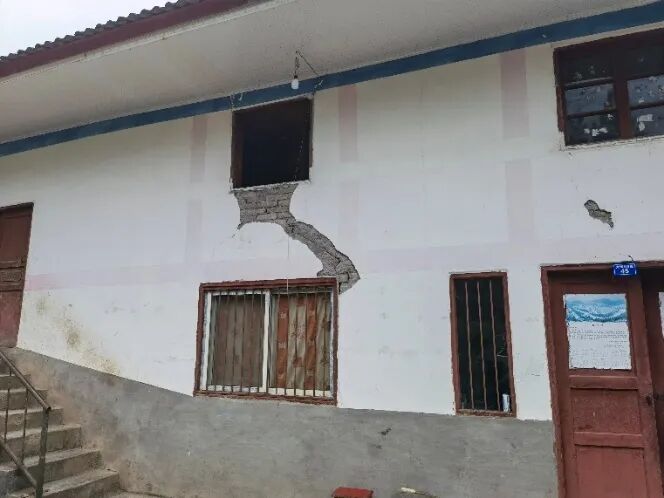

墙角开裂

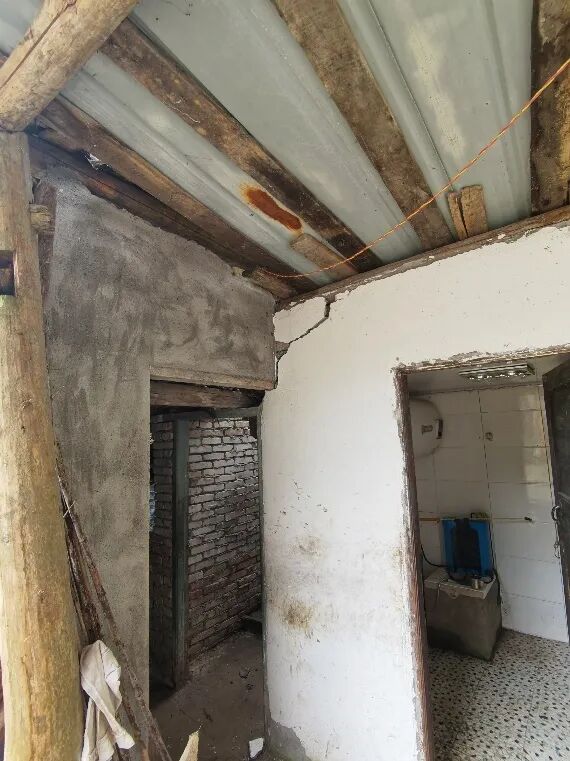

旁边就是农房3，门牌显示为大河村6组100号。房主是一个40多岁的中年人，不太爱说话，“在雅安做建筑工，昨晚刚刚赶回来，离婚了，女儿读中学，家里只有一个老母亲”。他家的震害是我们这次看到的最严重的。同样为木构架结构，主体未有损坏，两片砖隔墙垮塌。这种木结构房屋构件没有延性，即使按中震设计，由于自重轻，地震力小，结构也不会破坏；对于隔墙，首先要按中震设计，包括墙体及其连接，否则地震时容易倒塌。院内的一座小屋没有大的损坏，只是室内的墙体有些开裂。

考察完这三栋有代表性的农房，我们就准备回程了。

这天的行程，我一路发朋友圈做现场直播，因而引起业内同行及各界朋友的广泛关注。周校提醒我去看一下芦山县人民医院，因而离开大河村就直奔芦山县城。

芦山县城小馆

拟雅鱼

到县城已近下午2点，先吃饭，吃什么，当然是雅鱼。落座后，看菜单，点雅鱼。老板娘说，我们这没有雅鱼（言外之意就不用说了）。只好点了这个拟雅鱼，但也非常好吃。小张还嘟囔，雅雨、雅鱼，合着三雅一个也没见着。小褚接过话茬，拟雅鱼也是雅鱼，老板就是雅人，至于雅雨，昨晚下过了。

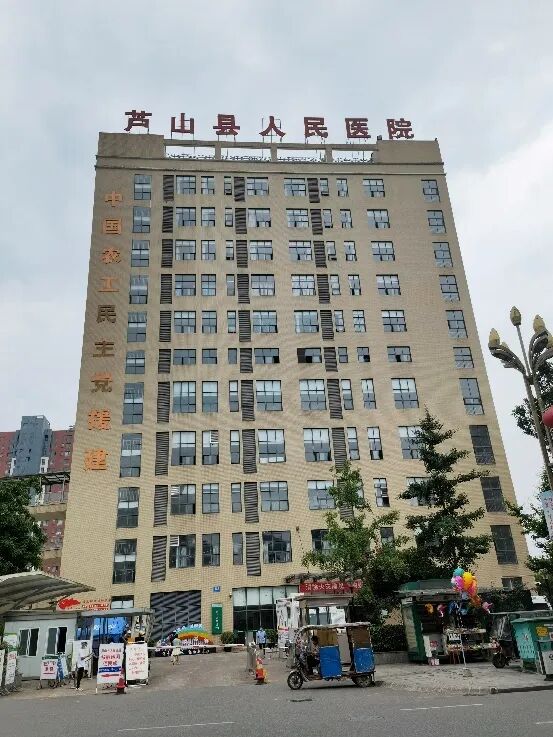

芦山县医院病房楼

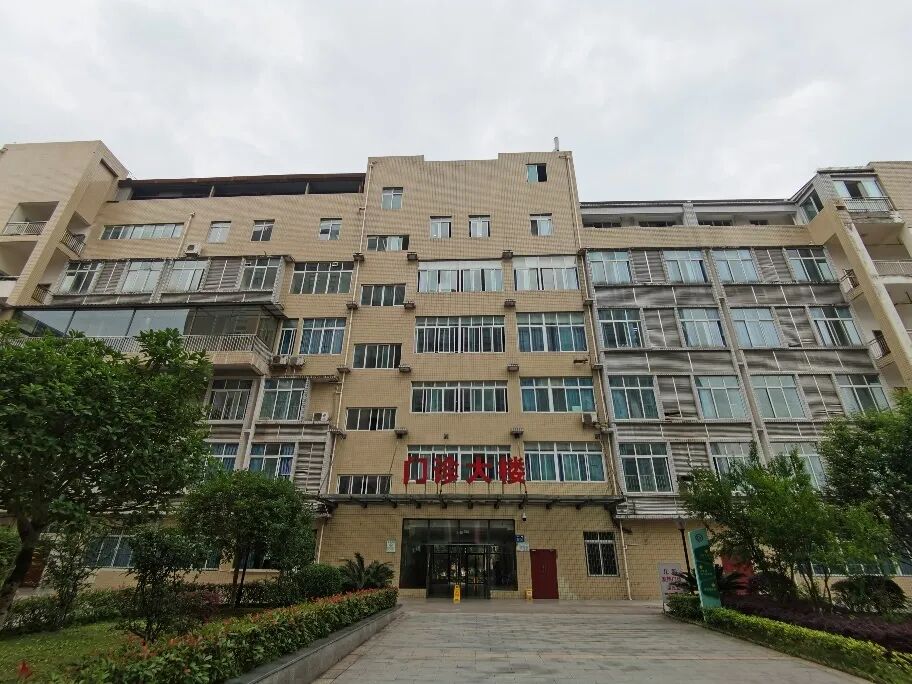

门诊楼（隔震楼）

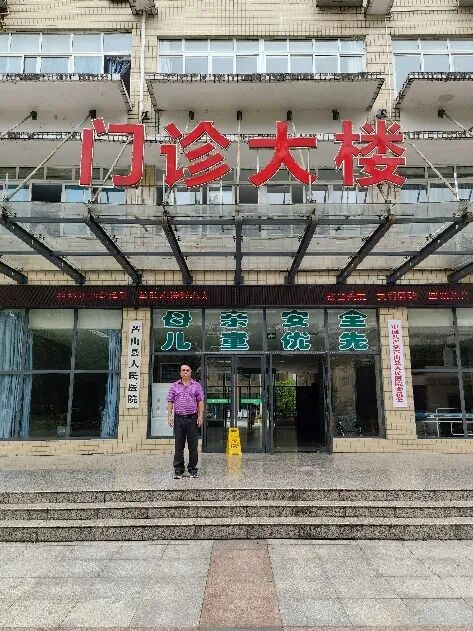

门诊楼正面

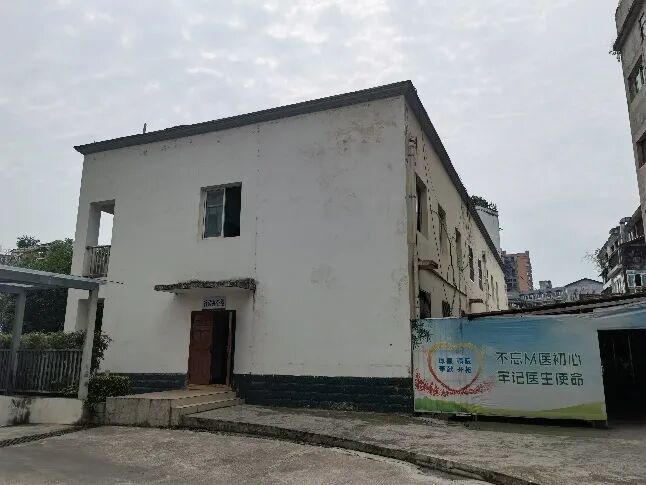

行政楼

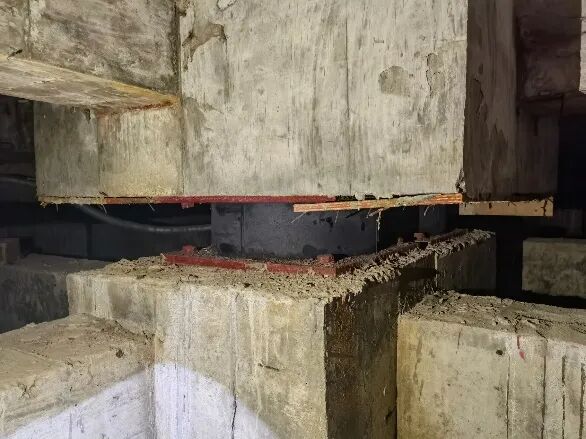

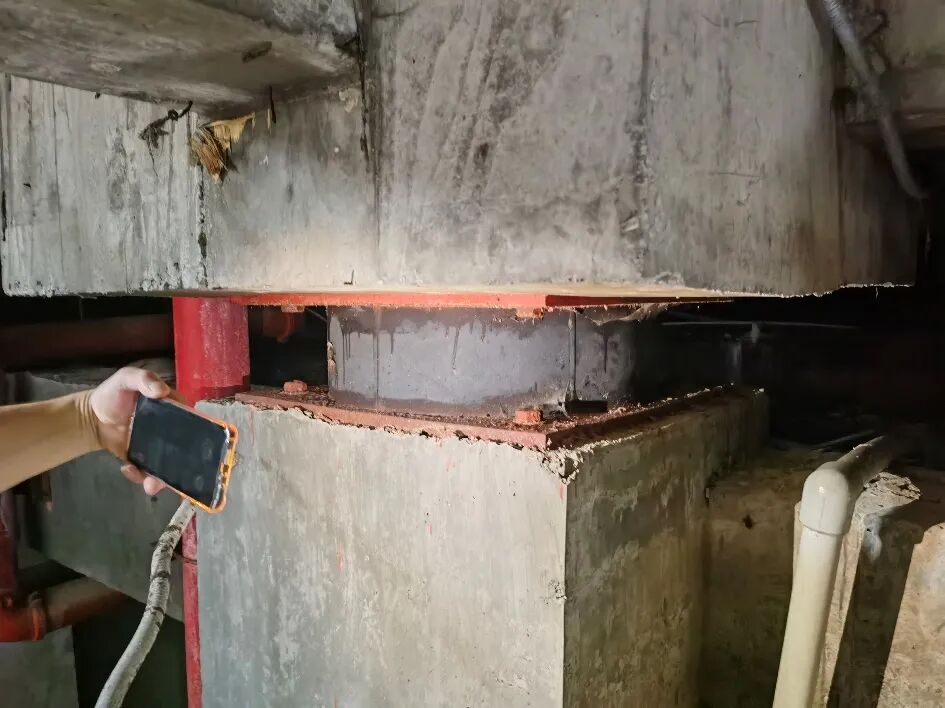

隔震垫之一

隔震垫之二

隔震垫之三

医院王院长

吃罢饭，直奔不到1公里的雅安县人民医院。县医院主要建筑包括病房楼、门诊楼、后勤楼。那个著名的隔震建筑是门诊楼，5.12汶川地震后建的，经历了4.20芦山7.0级地震，因完好无损，故网红一时。病房楼为4.20芦山地震后拆除重建，没有采用隔震。后勤楼4.20芦山地震后进行了加固。在门诊楼门口，我们巧遇了医院王书记，一个82年出生的年轻人。王书记人很热情，听说我们是北京专家专程来看隔震楼的，当即打电话叫人拿钥匙带大电筒并亲自带我们下到隔震层。观察图中的几个隔震垫，看不出有什么变形，用手摸隔震垫，有黏糊糊的感觉，是不是有耐久性问题还需进一步判定。

至此，一天的震区考察圆满结束，我们踏上了归程。经过2个小时车行，下午5点半回到了成都市区。

晚上，四川省院赵总设宴欢聚，后面从震区赶回的黄总也加入了进来。这天我与黄总一直做着灾区情况沟通，他去了宝兴县那边，据他讲那边的灾情严重些。四川省院要出一个本次地震的考察报告，期待着看到更多的来自一线的报导。

最后，上一组大河村的照片，让我们记住这个山区腹地美丽的山村，这里淳朴的山民。
