FISCO BCOS 2.0原理解析篇2：分布式存储架构设计

原创莫楠 FISCO BCOS开源社区

FISCO BCOS 2.0新增对分布式数据存储的支持，克服了本地化数据存储的诸多限制。

在FISCO BCOS 1.0中，节点采用MPT数据结构，通过LevelDB将数据存储于本地，这种模式受限于本地磁盘大小，当业务量增大时数据会急剧膨胀，要进行数据迁移也非常复杂，给数据存储带来较大的成本和维护难度。

为了突破性能的瓶颈，我们在FISCO BCOS 2.0中，对底层的存储进行了重新设计，实现了分布式存储，使用不同于MPT的方式来实现追溯，带来了性能上的提升。

先夸夸分布式存储方案的优点：

支持多种存储引擎，选用高可用的分布式存储系统，可以支持数据简便快速地扩容；
将计算和数据隔离，节点故障不会导致数据异常；
数据在远端存储，数据可以在更安全的隔离区存储，这在很多场景中非常有意义；
分布式存储不仅支持Key-Value形式，还支持SQL方式，使得业务开发更为简便；
世界状态的存储从原来的MPT存储结构转为分布式存储，避免了世界状态急剧膨胀导致性能下降的问题；
优化了数据存储的结构，更节约存储空间。

从MPT存储到分布式存储

MPT存储

MPT(Merkle Paricia Trie)，来自以太坊，对外接口为Key-Value，使用前缀树来存储数据，是FISCO BCOS 1.0的存储模式。

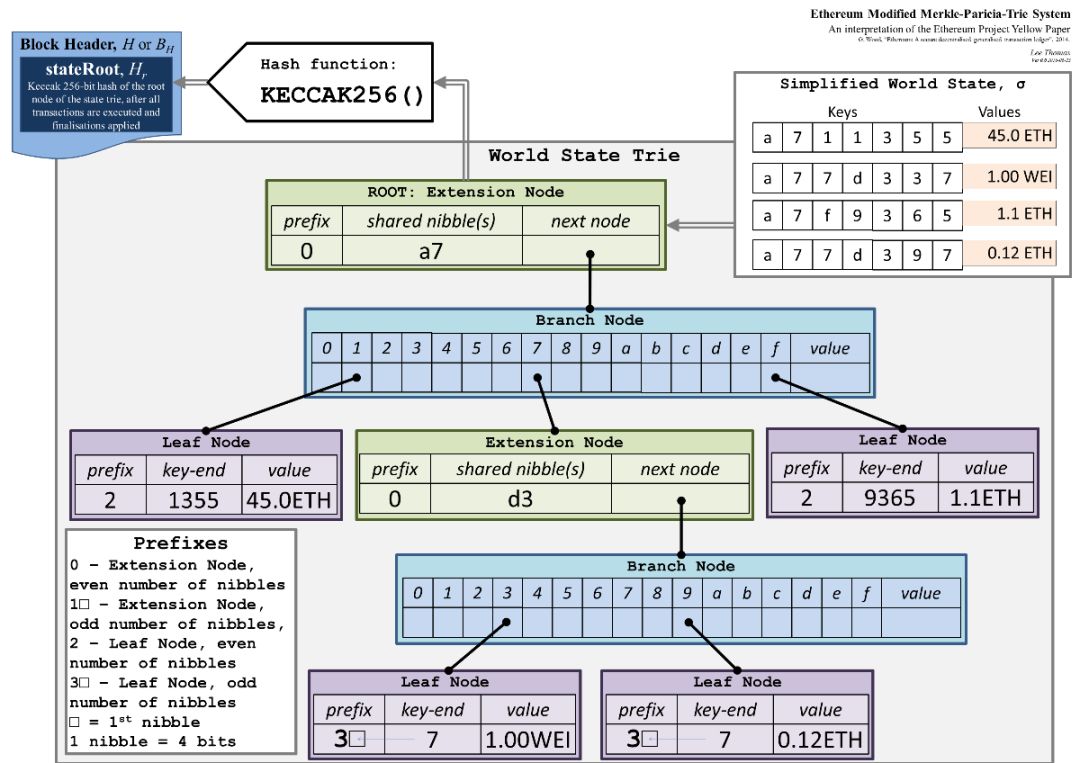

MPT是前缀树结构，树中的每个叶子节点允许有最多16个子叶子节点，叶子节点有一个HASH字段，由该叶子的所有子叶子节点HASH运算得出。树根有唯一的HASH值，标识整棵树的HASH。

图片来自以太坊白皮书

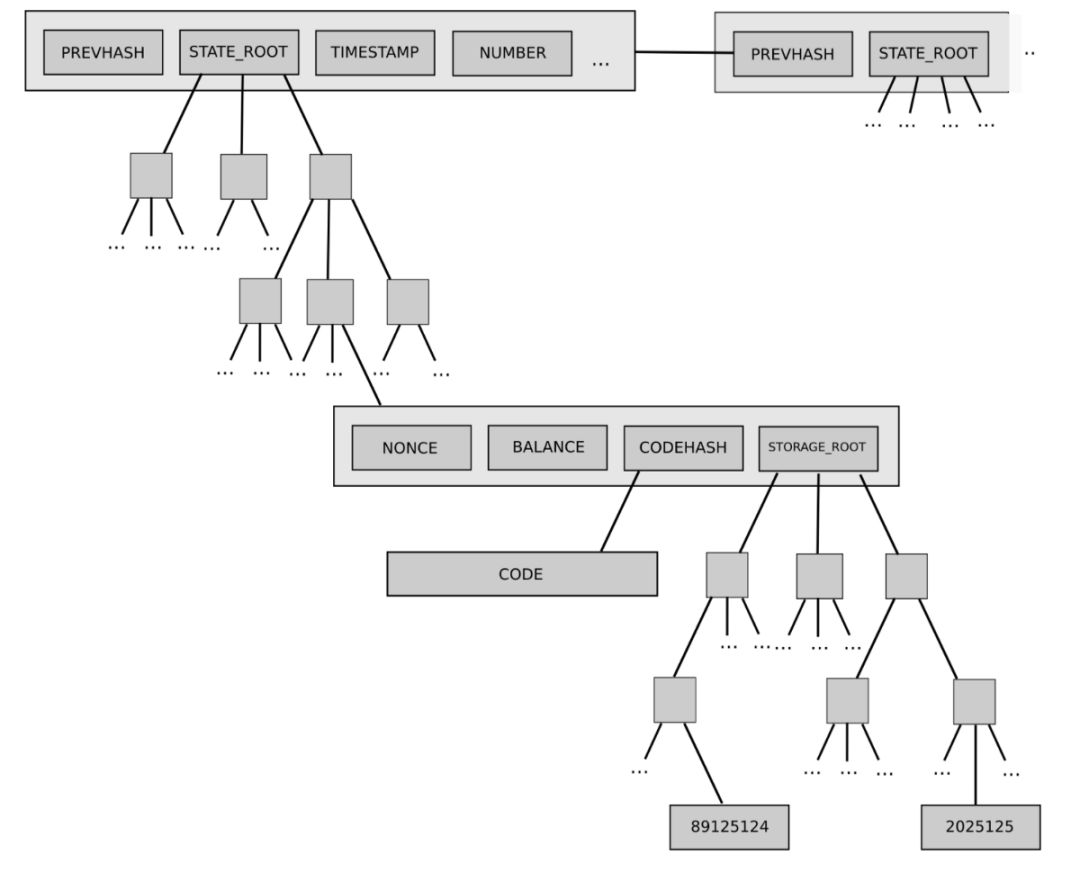

以太坊的全局状态数据，保存在MPT树中，状态数据由账号组成。账号在MPT中是一个叶子节点，账号数据包括Nonce、Balance、CodeHash和StorageRoot。任意一个账号字段发生变化时，会导致该账号所在的叶子的HASH发生变化，从该叶子直到顶部的所有叶子的HASH都会变化，最后导致顶部的StateRoot变化。

由此可见，任何账户的任意字段变化，都会导致StateRoot的变化，StateRoot能唯一标识以太坊的全局状态。

图片来自以太坊白皮书

MPT可以实现轻客户端和数据追溯，通过StateRoot可以查询到区块的状态。

MPT带来了大量HASH的计算，打散了底层数据存储的连续性。在性能方面，MPT State存在着天然的劣势。

可以说，MPT State追求极致的可证明性和可追溯性，对性能和可扩展性做了一定的妥协。

分布式存储

FISCO BCOS 2.0在保持存储接口兼容性的同时，引入了高扩展性、高吞吐量、高可用、高性能的分布式存储。

分布式存储(Advanced Mass Database，AMDB)：重新抽象了区块链的底层存储模型，实现了类SQL的抽象存储接口，支持多种后端数据库，包括KV数据库和关系型数据库。

引入了分布式存储后，数据读写请求不经过MPT，直接访问存储，结合缓存机制，存储性能相比基于MPT的存储有大幅提升。MPT数据结构仍然保留，仅做为可选方案。

分布式存储支持MySQL等关系型数据库，支持MySQL集群、分库分表等平行扩展方式，理论上存储容量无限。

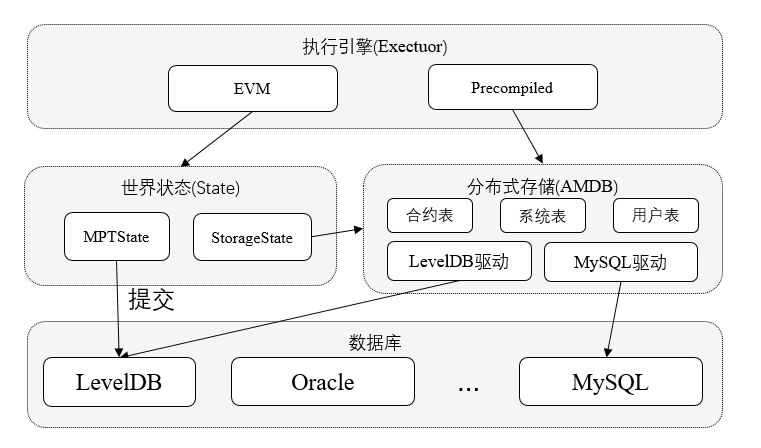

分布式存储架构

State层（State）

抽象了智能合约的存储访问接口，由EVM调用，分为StorageState和MPTState。StorageState为分布式存储的适配层，MPTState为老的MPT适配层，FISCO BCOS默认使用StorageState。

分布式存储层（Table）

抽象了分布式存储的类SQL接口，由State层和Precompiled调用。分布式存储层抽象了存储的增删改查接口，把区块链的核心数据分类存储到不同的表中。

驱动层（Storage）

实现具体的数据库访问逻辑，包括LevelDB和MySQL。

分布式存储名词解释

Table

存储表中的所有数据。Table中存储分布式存储主key到对应Entries的映射，可以基于分布式存储主key进行增删改查，支持条件筛选。

Entries

Entries中存放主Key相同的Entry，数组。分布式存储的主Key与Mysql中的主key不同，分布式存储主key用于标示Entry属于哪个key，相同key的Entry会存放在同一个Entries中。

Entry

对应于表中的一行，每行以列名作为key，对应的值作为value，构成KV结构。每个Entry拥有自己的分布式存储主key，不同Entry允许拥有相同的分布式存储主key。

Condition

Table中的“删改查”接口可传入条件，支持“等于”“大于”“小于”等过滤逻辑，接口根据条件对数据进行筛选后进行相应操作，返回结果数据。如果条件为空，则不做任何筛选。

举例

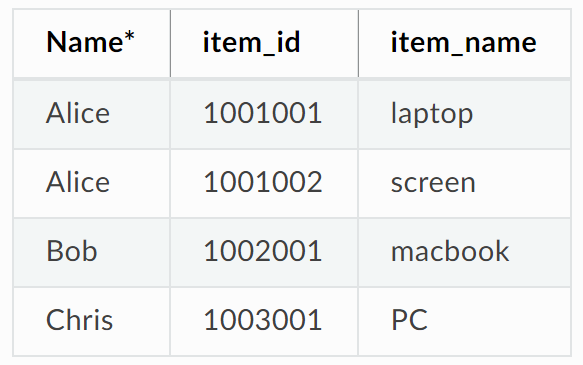

以某公司员工领用物资登记表为例，解释上述名词

表中Name是分布式存储主key。
表中的每一行为一个Entry。一共有4个Entry，每个Entry有三个字段。
Table中以Name为主key，存有3个Entries对象。第1个Entries中存有Alice的2条记录，第2个Entries中存有Bob的1条记录，第3个Entries中存有Chris的一条记录。
调用Table类的查询接口时，查接口需要指定分布式存储主key和条件，设置查询的分布式存储主key为Alice，条件为price > 40，会查询出Entry1。

分布式存储表分类

表中的所有entry，都会有_status_,_num_,_hash_内置字段。

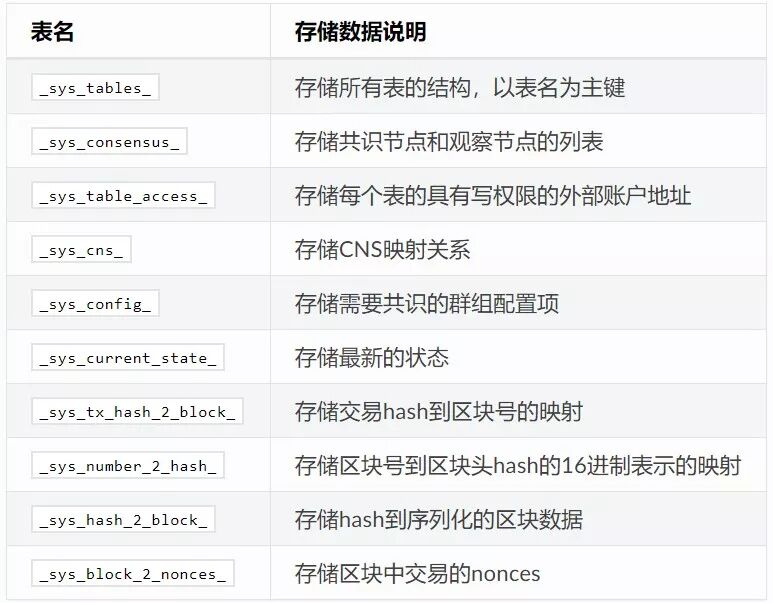

系统表

系统表默认存在，由存储驱动保证系统表的创建。
