FISCO BCOS 2.0使用教程篇1： 群组架构实操演练
FISCO BCOS 2.0系列课程启动，我们将交叉推出《FISCO BCOS 2.0原理解析》、《FISCO BCOS 2.0使用教程》、《FISCO BCOS 2.0源码分析》等文章系列。
系列文章统一集合到【公众号菜单栏】>>【知识库】>>【开发教程】中，便于系统学习和快速查找。
本周，我们主讲群组架构。
如果说，上篇是带你潜入团队的大脑，看清群组架构诞生的由来和架构设计（还没看的伙伴可以点标题直接进入：群组架构的设计）。
那么下篇，即本文，视线则聚焦到团队的双手，看看群组架构如何在跳动的十指中轻快飞舞。
好的！
本文是高能实操攻略
全程硬核干货
我将以搭建仲裁链为例，并演示如何向该链发送交易。
课程知识点：
使用build_chain创建多群组区块链安装包
如何启动区块链节点、查看节点共识状态和出块状态
搭建控制台，向多个群组部署合约
仲裁链组织结构

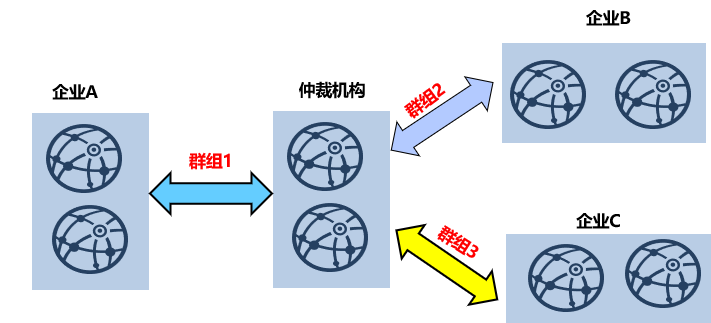

下图是一个仲裁链示例：
企业A、企业B和企业C分别和仲裁机构合作，采用区块链搭建仲裁服务。在群组架构下，搭链方式为：仲裁机构配置两个节点，分别加入三个群组；企业A配置两个节点，加入群组1；企业B配置两个节点，加入群组2；企业C配置两个节点，加入群组3。
仲裁链组网详情
上节介绍了仲裁链组织结构，这里在一台机器的环境下模拟仲裁链组网环境。仿真的组网环境如下：
仲裁机构：包括两个节点，节点IP均为127.0.0.1，同时属于群组1，群组2和群组3
企业A：包括两个节点，节点IP均为127.0.0.1，仅属于群组1
企业B：包括两个节点，节点IP均为127.0.0.1，仅属于群组2
企业C：包括两个节点，节点IP均为127.0.0.1，仅属于群组3
温馨提示：
实际应用场景中，不建议将多个节点部署在同一台机器，建议根据机器负载选择部署节点数目。本例中仲裁机构节点归属于所有群组，负载较高，建议单独部署于性能较好的机器。
仲裁链搭建关键流程

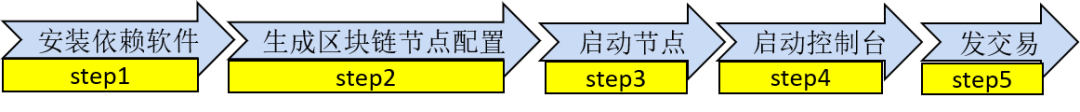

如下图所示，使用FISCO BCOS 2.0快速建链脚本搭建仲裁链(以及所有其他区块链系统)主要包括五个步骤：
step1：安装依赖软件，主要是openssl和build_chain.sh脚本
step2: 使用build_chain.sh生成区块链节点配置
step3: 启动所有机构区块链节点
step4: 启动控制台
step5: 使用控制台发送交易
下面我将就这五个步骤详细叙述构建仲裁链的关键流程。
安装依赖软件
搭建FISCO BCOS 2.0区块链节点需要准备如下依赖软件：
openssl：FISCO BCOS 2.0的网络协议依赖openssl
build_chain.sh脚本：主要用于构建区块链节点配置，可从https://raw.githubusercontent.com/FISCO-BCOS/FISCO-BCOS/master/tools/build_chain.sh下载
生成区块链节点配置
FISCO BCOS 2.0提供的build_chain.sh可快速生成区块链节点配置，按照【仲裁链组网详情】介绍的节点组织结构，先生成区块链配置文件ip_list:
#ip_list文件内容格式：[ip]:[节点数] [机构名] [所属群组列表]
$ cat > ipconf << EOF
127.0.0.1:2 arbitrator 1,2,3
127.0.0.1:2 agencyA 1
127.0.0.1:2 agencyB 2
127.0.0.1:2 agencyC 3
EOF
调用build_chain.sh脚本构建仿真的本机仲裁链：
$ bash build_chain.sh -f ipconf -p 30300,20200,8545
区块链节点配置成功后，会看到[INFO] All completed.的输出。
启动节点
生成区块链节点后，需要启动所有节点，节点提供start_all.sh和stop_all.sh脚本启动和停止节点。
# 启动节点
$ bash start_all.sh
# 查看节点进程
$ ps aux | grep fisco-bcos
不发交易时，共识正常的节点会输出+++日志，使用tail -f node*/log/* | grep "++"查看各节点是否共识正常。
启动控制台
控制台是用户与FISCO BCOS 2.0区块链节点交互的重要工具，实现查询区块链状态、部署调用合约等功能，能够快速获取用户到所需要信息。
启动控制台前需获取并配置控制台：
获取控制台：从https://github.com/FISCO-BCOS/console/releases/download/v1.0.0/console.tar.gz下载控制台

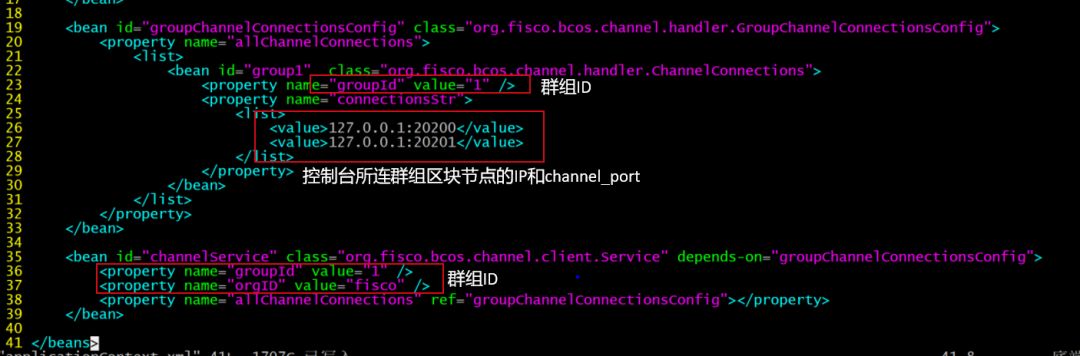

配置控制台：主要拷贝证书、配置conf/applicationContext.xml所连接节点的IP和端口信息，控制台关键配置如下：
当然，控制台也支持连接多个群组，并提供了switch命令来切换群组，连接多个群组时，需要在groupChannelConnectionsConfig bean id中配置多个连接，分别连接到对应群组的区块链节点。
注： 控制台依赖于Java 8以上版本，Ubuntu 16.04系统安装openjdk 8即可。CentOS请安装Oracle Java 8以上版本。

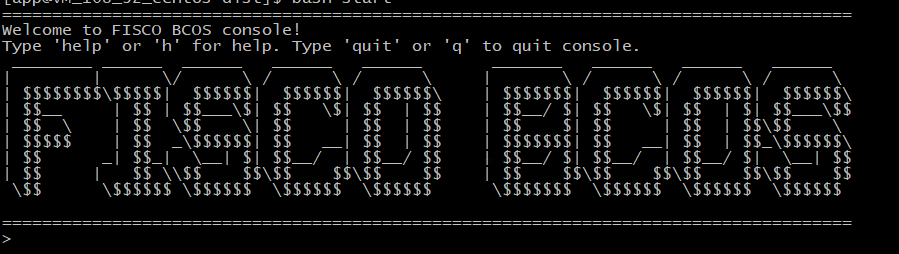

使用start.sh脚本启动控制台，控制台启动成功会输出如下界面：
向群组发交易
控制台提供了deploy HelloWorld指令向节点发交易，发完交易后，区块链节点块高会增加
# ... 向group1发交易...
$ [group:1]> deploy HelloWorld
0x8c17cf316c1063ab6c89df875e96c9f0f5b2f744
# 查看group1当前块高，块高增加为1表明出块正常，否则请检查group1是否共识正常
$ [group:1]> getBlockNumber
1
# ... 向group2发交易...
# 切换到group2
$ [group:1]> switch 2
Switched to group 2
[group:2]deploy Helloworld
...
总结
本文介绍了搭建仲裁链的关键过程，FISCO BCOS 2.0的操作文档step by step介绍了如何部署多群组区块链，详细流程可以参考https://fisco-bcos-documentation.readthedocs.io/zh_CN/release-2.0/docs/tutorial/group_use_cases.html。
FISCO BCOS的代码完全开源且免费
下载地址↓↓↓
https://github.com/fisco-bcos
