【走近北京冬奥会】高技术“水冰转换”助中国国家游泳中心变身“冰立方”

原创特约记者朱冬城东方新话

在2008年北京奥运会期间大放光彩的中国国家游泳中心“水立方”，经过运用最新“水冰转换”的技术改造，从“水立方”完全转换成为“冰立方”。

2008年北京夏季奥运会期间，“水立方”承办了游泳和跳水两项赛事。在2022年北京冬奥会，实现“水冰转换”后的“冰立方”将承办冰壶项目的全部比赛。而且，“冰立方”在赛后将成为游泳运动和冰上运动应季切换的可持续利用场馆，其冰上运动中心将作为奥林匹克中心区冰壶项目体验基地，持续向大众开放。

▲图为2021年4月1日，“相约北京”冰上测试活动进行冰壶比赛。（中新社记者韩海丹摄）

北京市重大项目办城区场馆建设处处长黄晖介绍，在北京冬奥会场馆建设改造中，中国国家游泳中心创新地采用可转换结构体系以及可拆装制冰系统等技术，实现了“水立方”到“冰立方”的可持续利用改造。

改造后的“冰立方”是冬奥会历史上体量最大的冰壶场馆，世界唯一水上项目和冰上项目均可运行的双奥场馆，也是世界上首次采用智能化技术建立泳池转换冰场和首个在泳池上架设冰壶赛道的奥运场馆。

黄晖表示，“水冰转换”的最大难点在于保有“水立方”水上功能的基础上新增冰上功能，即在满足水上场馆和冰上场馆截然不同的环境要求的同时，确保冰面质量符合冰壶比赛的严苛标准。

▲2020年11月28日，中国国家游泳中心“水立方”比赛大厅内开始新一轮的场地转换结构搭建。（中新社记者牛云岗摄）

为实现“水冰转换”改造，在原有的游泳池上架设冰壶赛道，“冰立方”在抽干水的泳池内搭设了钢结构加轻质混凝土预制板结构体系的可转换架体作为支撑冰面的“骨架”，并在其上铺设制冰基础层。

中国建筑一局“冰立方”项目经理刘军介绍，可转换架体由2600根3米高、2米长的薄壁H型钢搭建而成，每根梁柱装有柱脚，每个连接点装有可拆卸高强度螺丝，确保钢架坚固结实。

在冰面铺设环节，“冰立方”增设三台（两用一备）制冰机组，并利用BIM（数字建筑信息模型）技术对其进行设计。位于室外的机组与冰壶赛场室内相衔接，赛道旁有一进一回两组管道，如同人体的“动脉”和“静脉”形成回路。

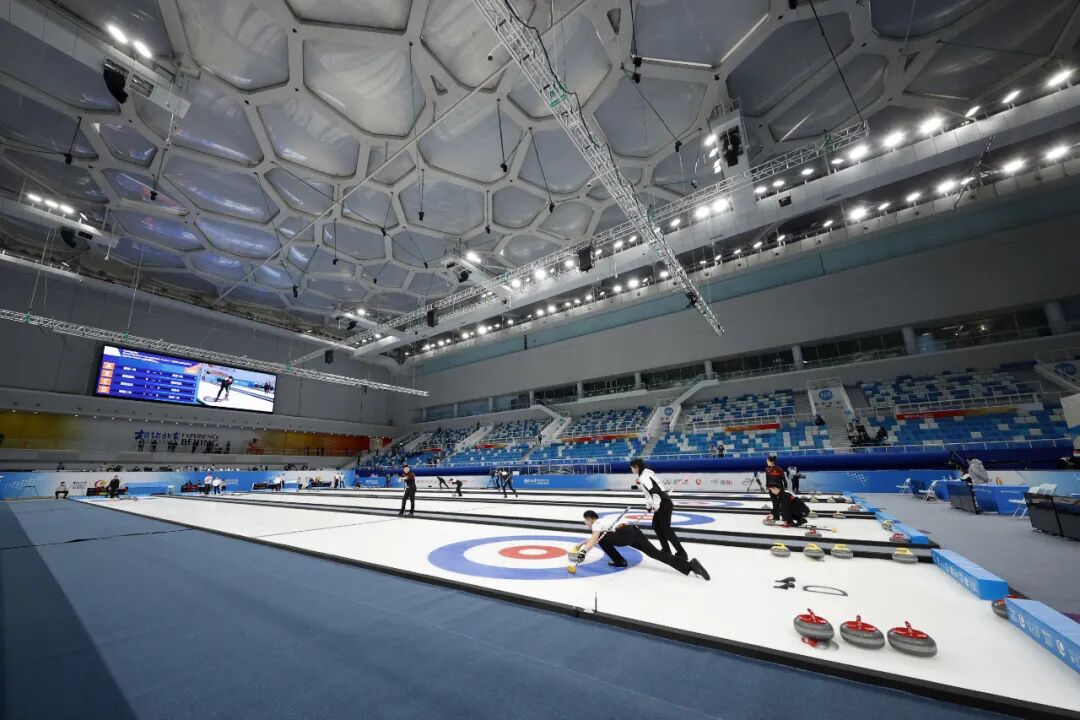

▲2021年4月1日，北京中国国家游泳中心”冰立方“，“相约北京”冰壶测试比赛进行中。（中新社记者韩海丹摄）

刘军表示，制冰基础层上密密麻麻有序铺装的制冰排管相当于“毛细血管”一样与“动脉”“静脉”相连，室外制冷机组就是“心脏”，打开制冰机组使其运行，将载冷剂通过管道循环输送至制冰场，以保证赛场制冰顺利进行。

此外，为保证冰壶赛场环境的稳定，游泳赛事高温高湿和冰壶赛事低湿干燥的巨大环境差异互不影响，“冰立方”新增了除湿系统和室内外空气隔离设施。

同时，改造后的“冰立方”也能通过其集群智能系统实时自动调节温度，实现冰壶赛道和看台温度的分区调控，既满足冰壶比赛环境的需要，又为现场观众营造舒适的观赛环境。
