思迪MX2智能管线探测仪实践案例（一）深圳地铁管线探测

随着城市建设的飞速发展，城市地下管线变得越来越错综复杂，管线探测的需求也日益增多。探测地下管线的位置、埋深，以便施工时规避管线设施，保护管线设施，已经成为项目施工方不容忽视的问题。

思拓力积极布局地下管线探测设备领域，到现在已经分别推出了思迪MX2智能管线探测仪，MX200管线雷达，Reduct管道测绘仪这三款管线产品。针对不同应用场景与管线材质，为用户朋友带来精准、可靠的使用体验。今天，为大家介绍的是思迪MX2智能管线探测仪的应用案例。

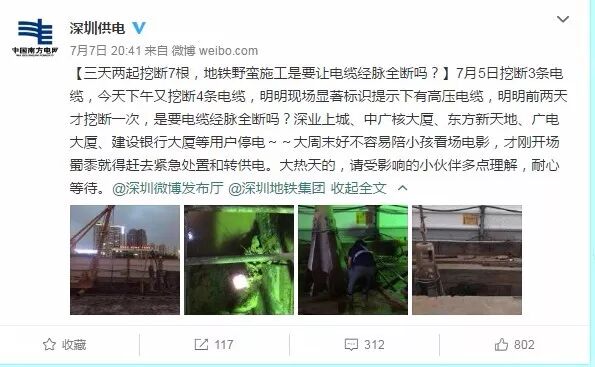

7月，深圳地铁被深圳供电局隔空“怒怼”，因为地铁施工时挖断了电缆，导致多个片区停电，严重影响了许多小区居民的用电生活。

施工挖断电缆管道等现象时有发生，因为城市改造和时间久远的原因，在国内城市很多地方埋设的地下管线新旧管网交织，线路错综复杂，盲目开挖很容易引发施工事故。

为了加强地下管线保护，深圳市住房和建设局提出要进一步加大地下工程施工监管力度，全面保护地下管线设施。地铁建设、施工、监理单位均应设置施工现场管线保护工程师，通过管线探测仪对现场环境进行探测，避免挖断管线的现象再次发生。

为了避免再次出现类似施工事故，深圳地铁项目施工单位决定配备思迪MX2智能管线探测仪，用于对施工现场地下未知管线进行探测。

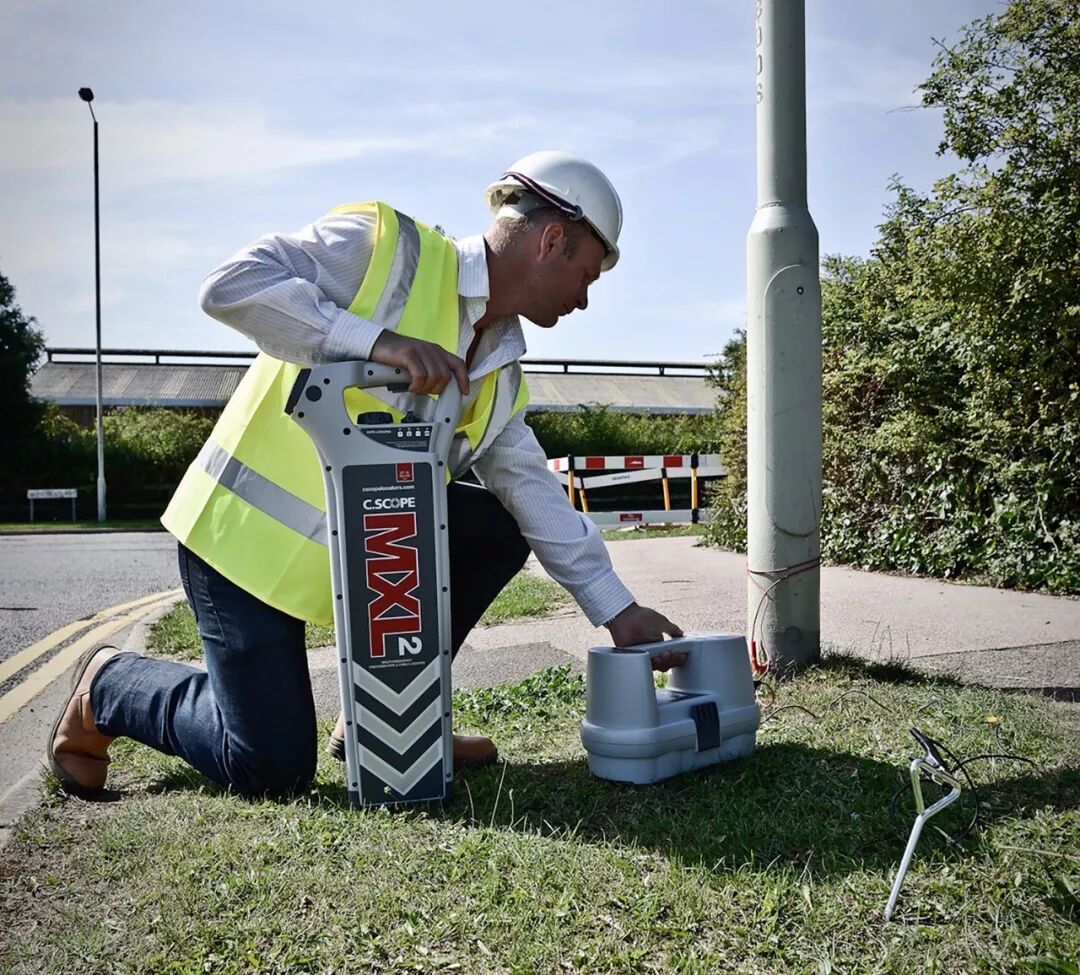

思迪MX2智能管线探测仪是思拓力携手合作英国C.SCOPE面向国内推出的一款智能的高精度管线探测设备。MX2主要包括MXL2接收机和MXT2发射机。

单独使用接收机可以单独对地下管道和线缆进行无源探测，精准定位、识别和跟踪地下金属管线。在未知地下管线位置时可以先使用接收机初步判断管线位置走向。

发射机和接收机搭档使用，可以对管道和线缆的深度与电流进行探测，两者结合可以精准确定管线位置、走向以及深度，避免施工时挖断金属管线。

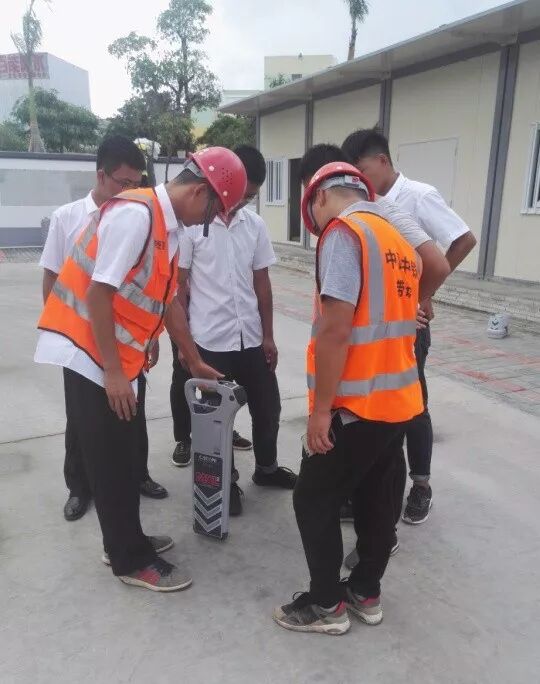

思拓力光电部工作人员首先为项目方讲解了仪器工作原理和使用方法。

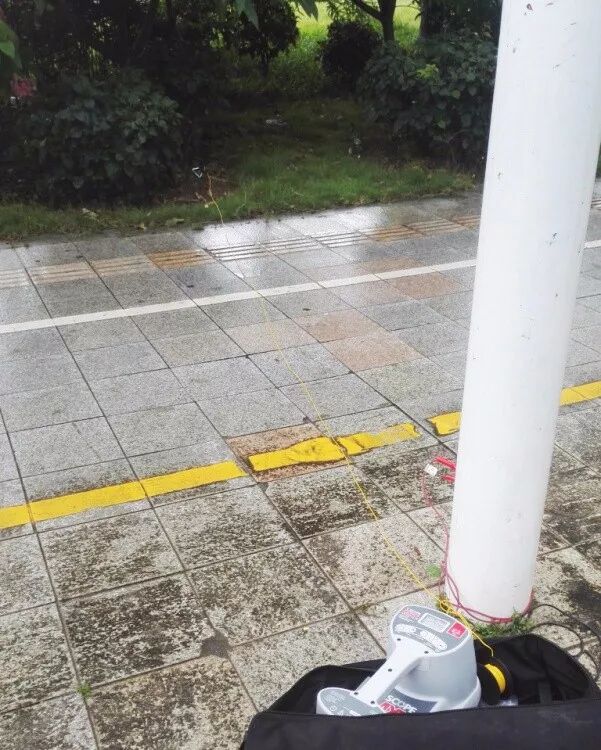

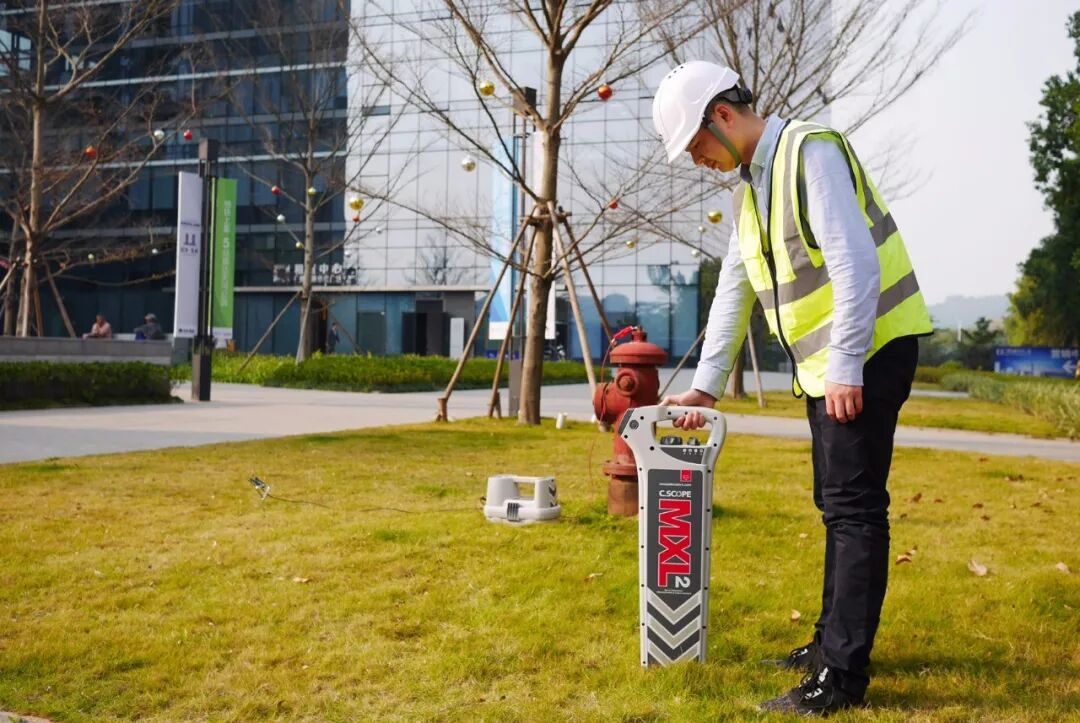

针对不同管线，需要使用不同的连接方法。地铁施工开挖前，需要探测现场是否埋设管线。有外露的消防栓或者可以打开井盖的金属管道，可以通过直连法使用发射机连接管道探测追踪管线，电缆线可以使用夹钳法把电缆线夹在中间进行探测，路灯线则用缠绕法缠绕路灯灯柱寻找路灯线。

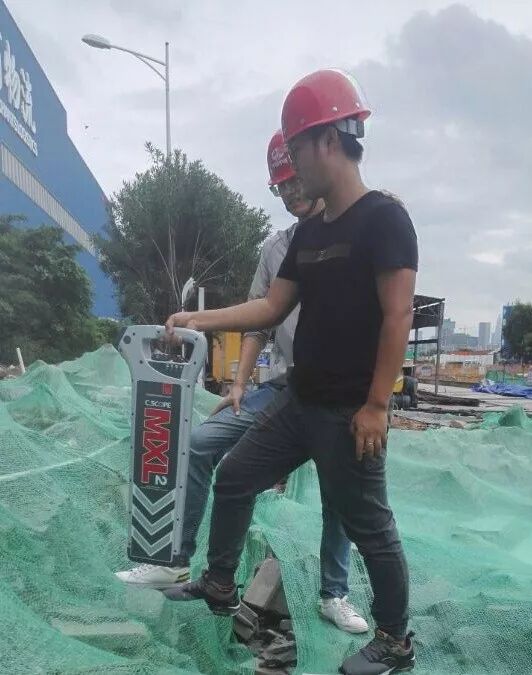

通过前面几种连接方法把可视的管线找寻出来后，为避免遗漏，可以使用接收机无源探测模式对现场进行“井”字扫描，再次确认地下是否埋设了其他金属管线。

无源探测追踪到管线后，若需要确定管线埋深，可以把发射机放在无源探测找到的管线位置上，切换成发射机模式确定管线埋深。

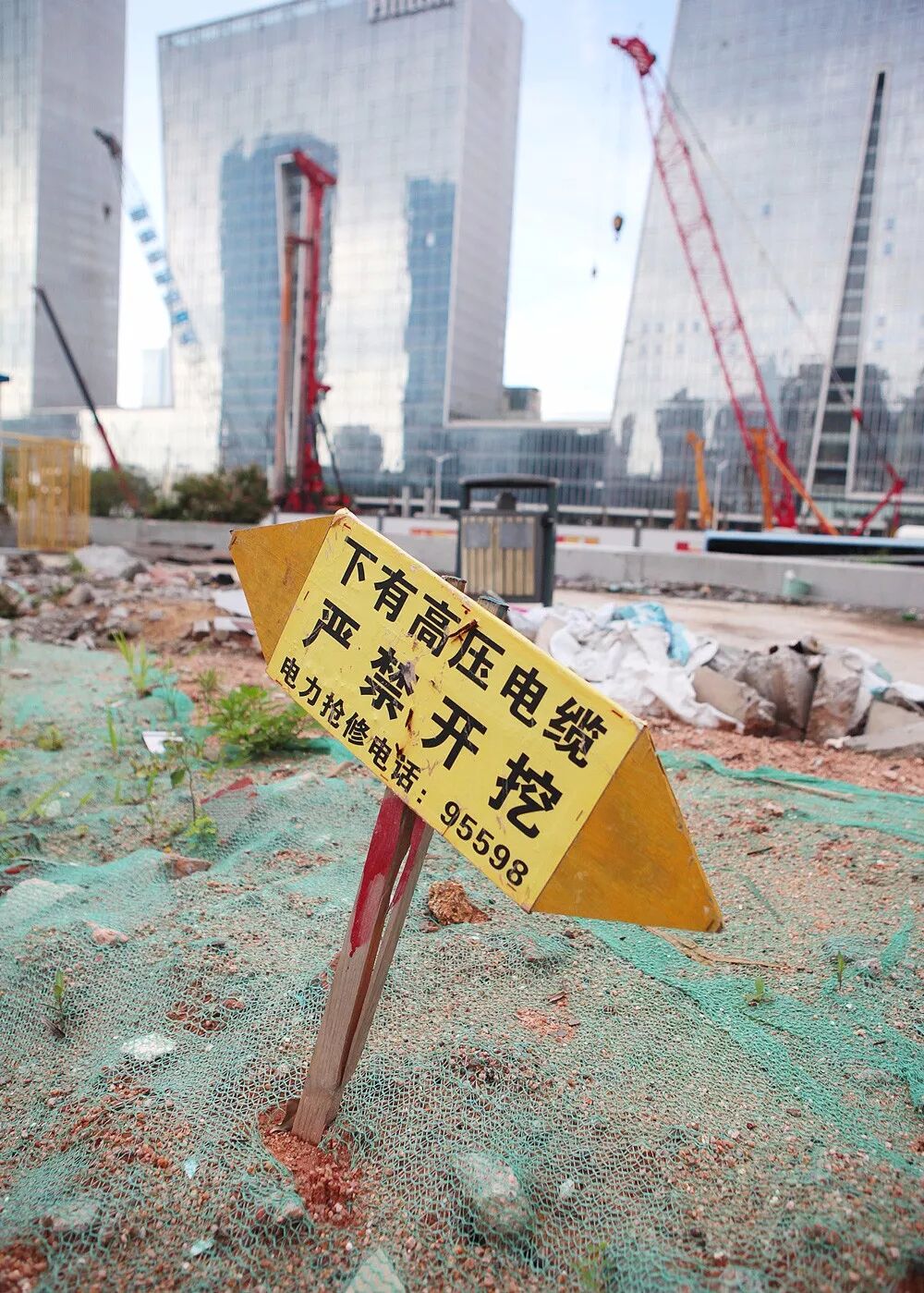

MX2可以快速、精准地帮助用户追踪管线，探测现场管线的深度和位置，并将开挖现场重要的管线进行跟踪和标记。不仅解决了用户现场开挖时所遇到的大部分麻烦，更减少了开挖单位因挖破各种管线造成的损失。

在日益规范的施工管理要求下，管线探测仪将成为项目施工单位的必备工具，施工现场不可或缺的探测仪器。而思迪MX2智能管线探测仪，则是用户一个更具性价比的全新选择。
