法系旗舰DS9车机拆解

原创周彦武佐思汽车研究

虽然法系高端品牌DS（法文为Déesse，含义“女神”，隶属PSA集团）在中国一直打不开局面，但倔强的法国人还是不愿意放弃高端品牌，2022年DS官方宣布新款DS9家族正式上市，新车售价为25.49-40.49万元，共推出7款配置车型及2种动力版本。这款车也是中国制造销往全球，并且特别为中国市场推出1.8T车型，DS9采用PSA的EMP2模块化平台，宝能集团接手了长安PSA的股份，因此这款车也将是宝能汽车的第一款产品。

DS9座舱

图片来源：DailyRevs

DS9采用双12.3英寸全液晶屏座舱，仪表和中控都是12.3英寸。

图片来源：DailyRevs

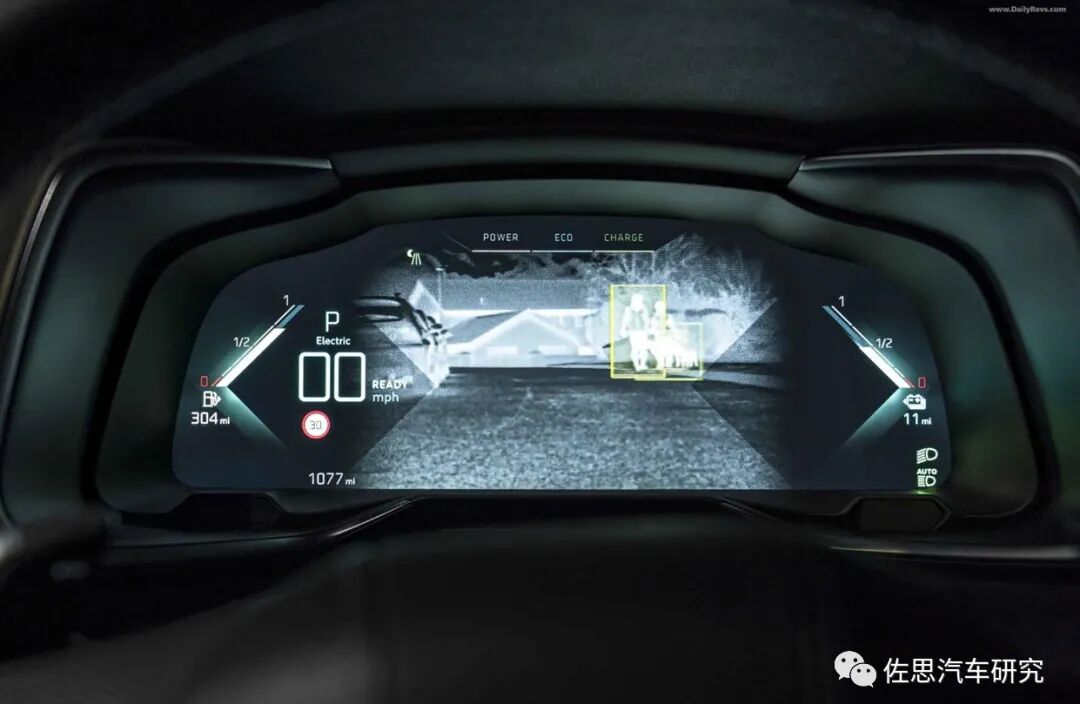

顶配具备夜视功能，这是DS9仪表夜视显示，能够在夜晚检测人和动物。

图片来源：DailyRevs

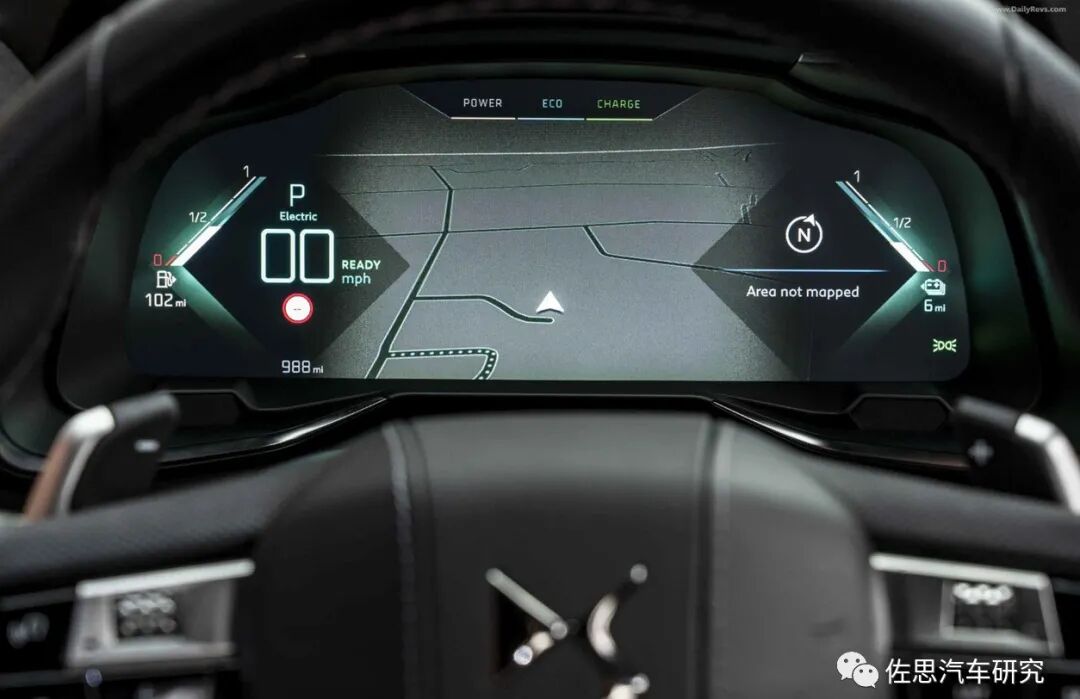

仪表也可以显示地图和3D导航。

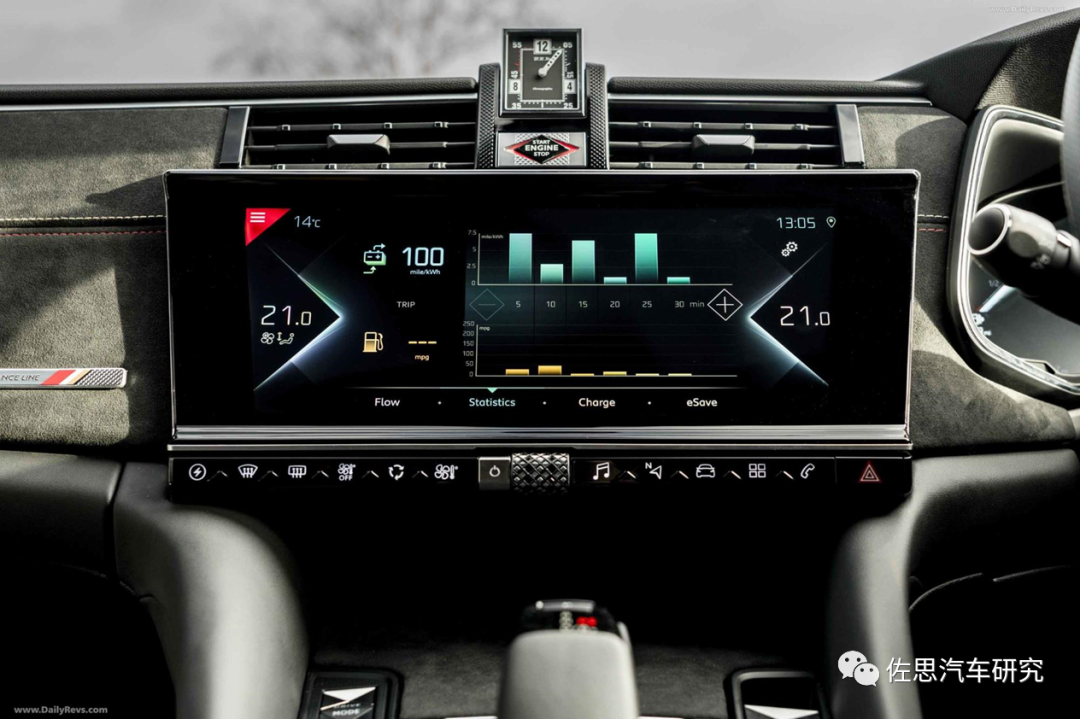

中控屏特写。图片来源：DailyRevs

图片来源：FCC

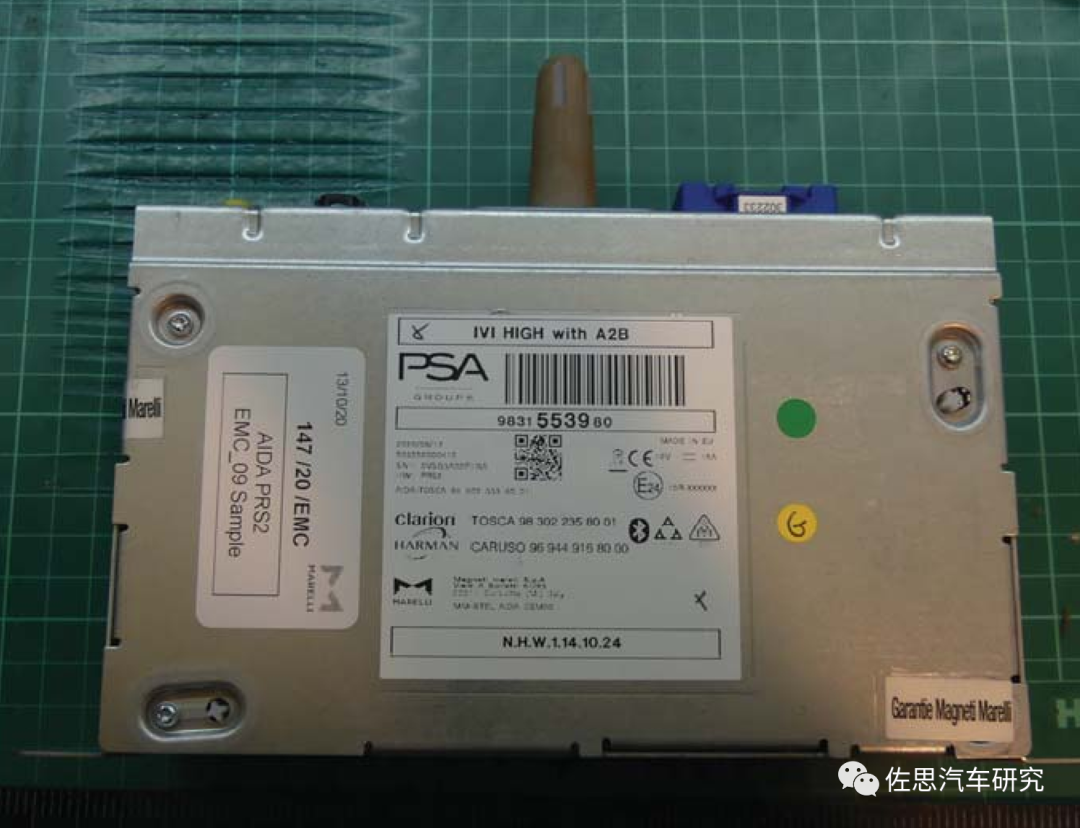

PSA旗下所有中高端车型都要用这款车机，车机尾端的突出很奇怪，似乎是一个无源的EMI电磁屏蔽。

图片来源：FCC

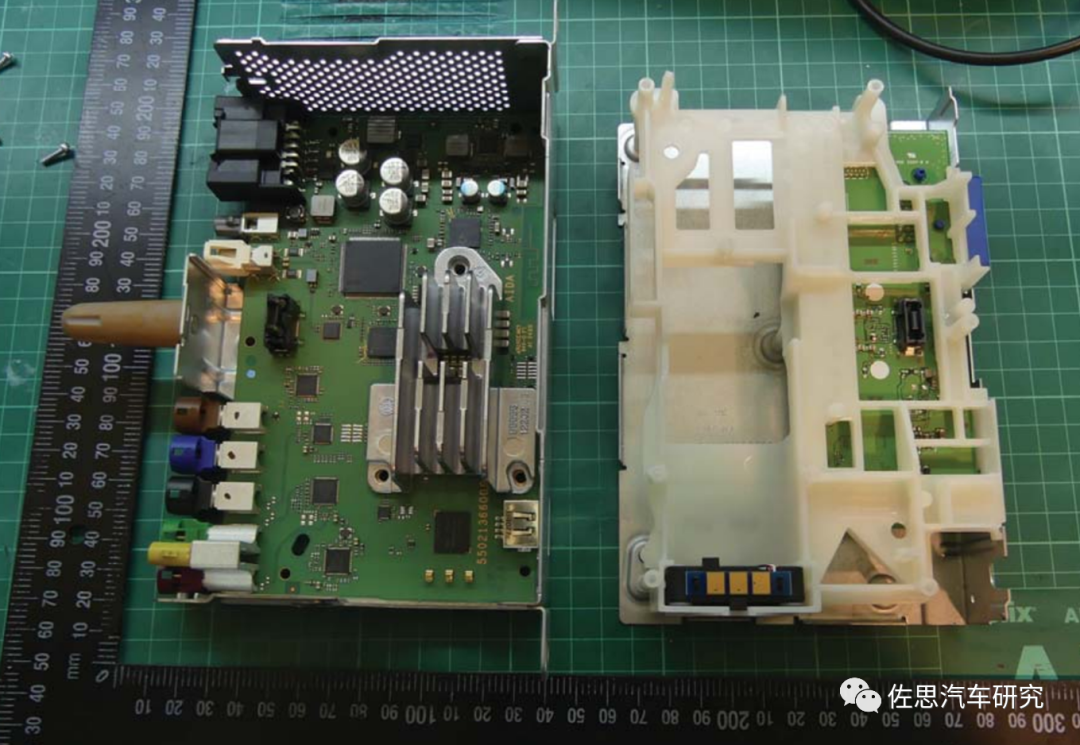

拆开后的样子，只有一片PCB板，在结构设计上下了很多功夫，ABS塑料搭建了一个风道，散热效果应该不错。

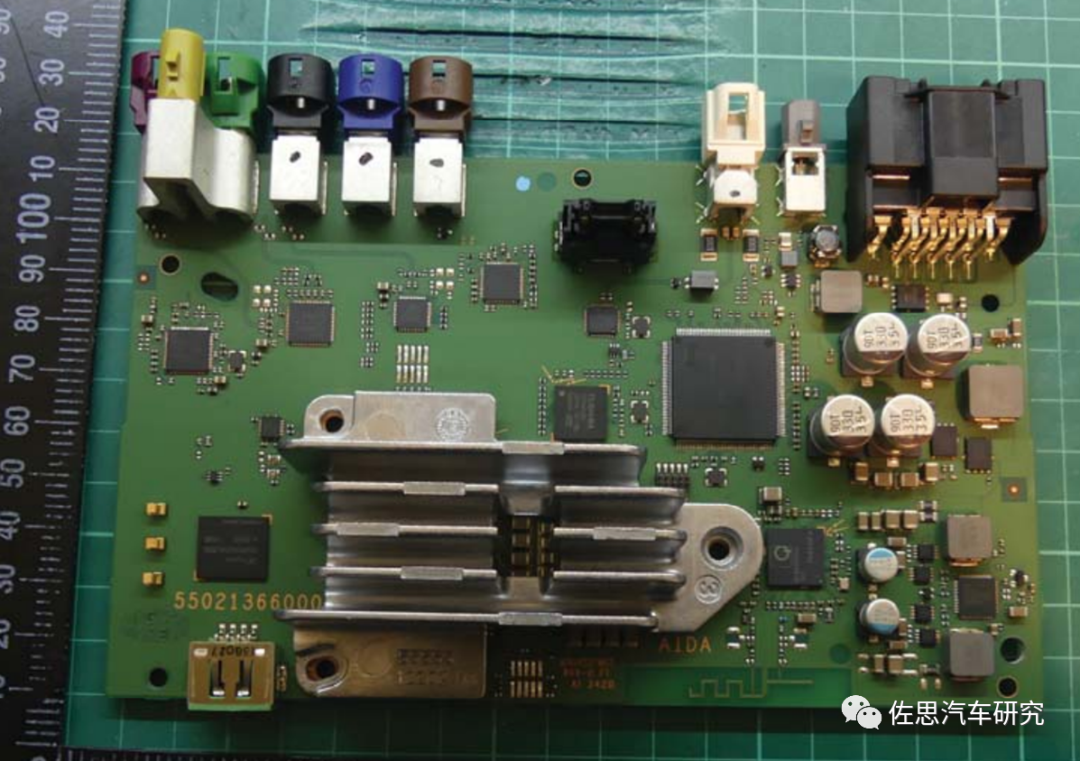

PCB板，主芯片上有散热片。图片来源：FCC

图片来源：FCC

去掉散热片后的PCB板，中间硕大的主芯片是高通的APQ8096AU，也就是高通的820A，8155的上一代产品。判断高通主芯片有个简单的方法，就是看主芯片旁边的电源管理芯片，第二代820A有一个电源管理芯片，即PMM8996AU。三代8155有两个电源芯片，即PM8155AU。四代8295则有4个电源芯片，即PMM8450AU。PMM8450还是手机芯片SM8450的电源管理，SM8450就是骁龙888升级版。AU代表车规。820A上下是两片美光的2GB的LPDDR4。820A右边是电源管理芯片PMM8996AU。左边一片SK Hynix的32GB的eMMC。

右边中上位置的大芯片是MCU，是最常见的瑞萨RH850。瑞萨RH850左边是一颗东芝的芯片，可能是做仪表AR导航摄像头用的以太网桥接，也可能USB HUB接口。东芝芯片上方是ADI的音频A2B总线物理层芯片，音频放大和收音是单独外放的，有利于提高音质。左上方一排4个芯片，推测依次是HUD用视频转换芯片，360环视用的解串行芯片，中控屏解串行芯片，输出到仪表显示的解串行芯片。蓝牙和WiFi芯片也是高通的。

图片来源：FCC

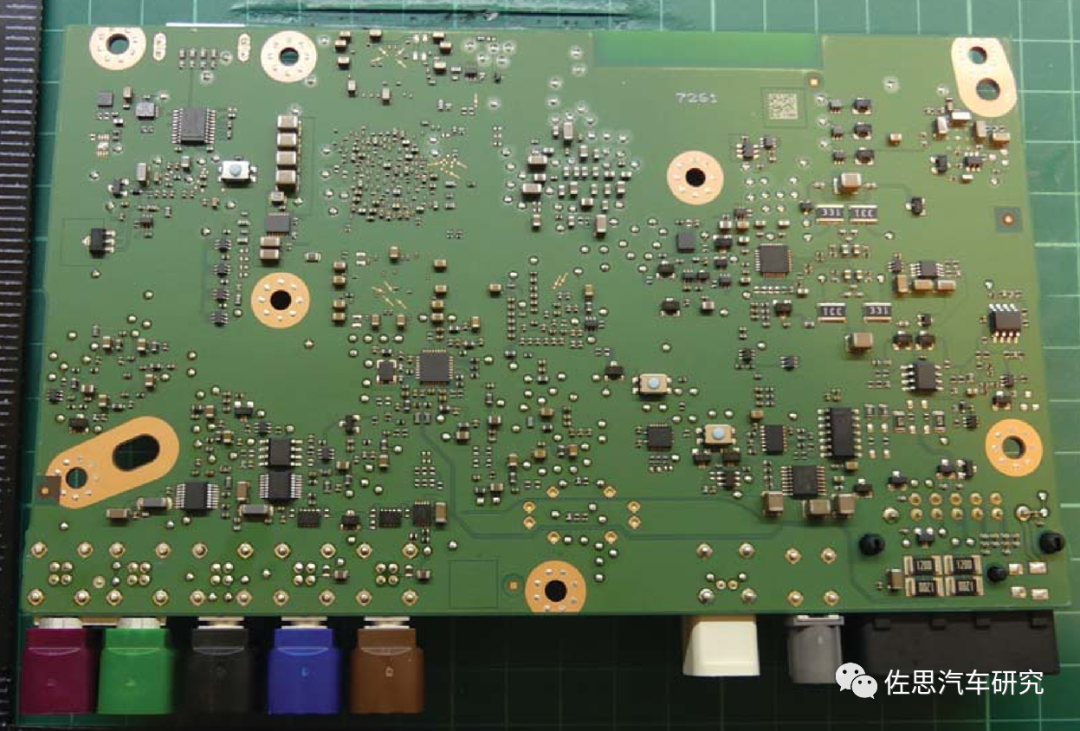

PCB板背面，整个PCB板还是看起来布局分明，比较清晰。

图片来源：FCC

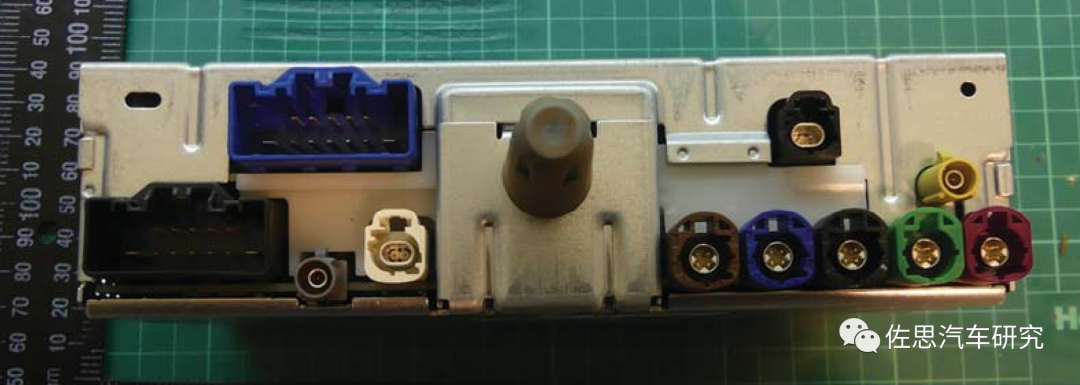

背板接口，从左到右，下面一排推测依次是CAN接口，GPS天线，音频A2B接口，仪表板显示接口，360环视摄像头，中控屏接口，HUD接口。上面是AM/FM收音天线和一个USB接口。

图片来源：TOMTOM

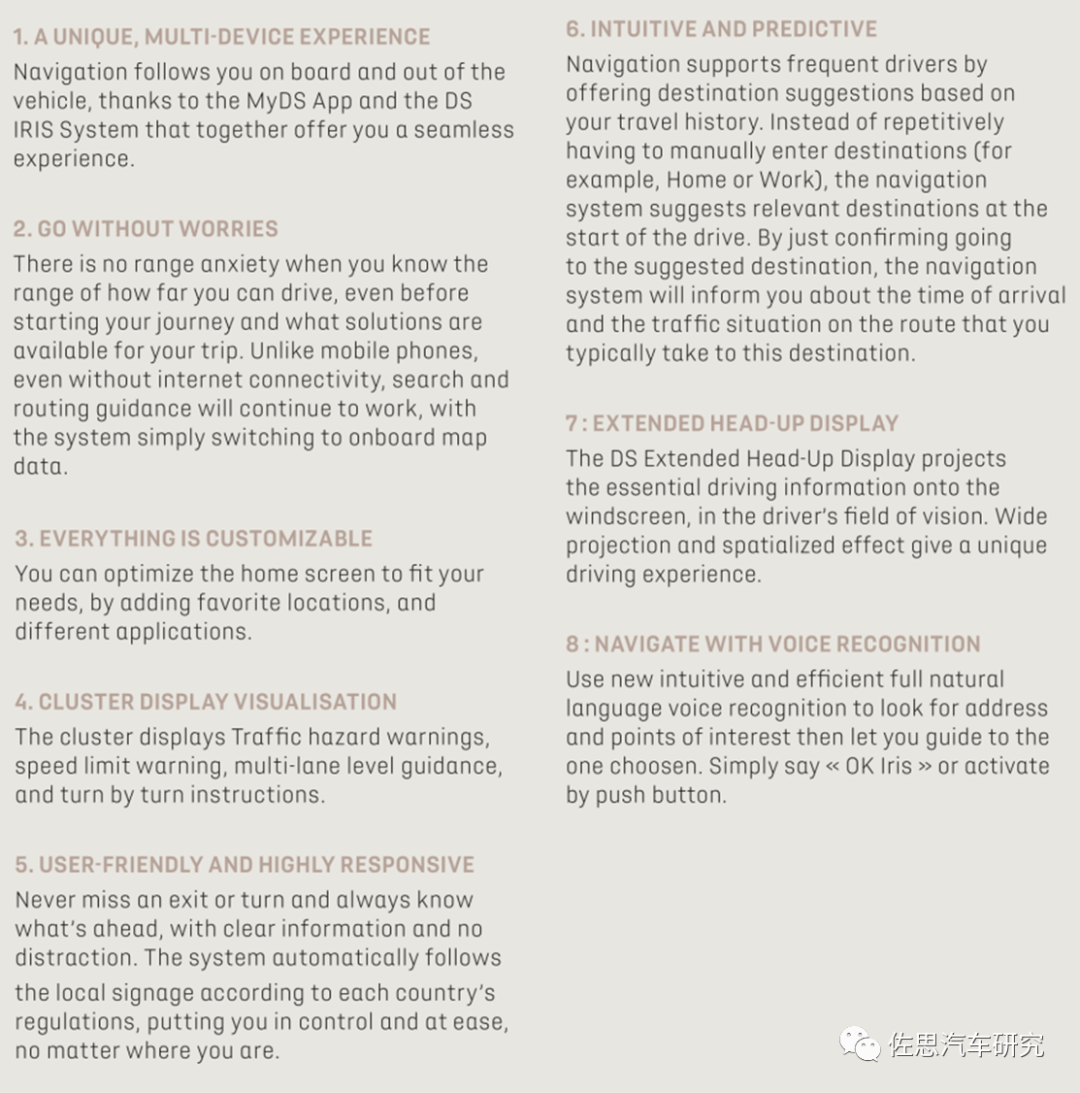

地图是TOMTOM为DS订做的。TOMTOM列了8大优点。

与国产的高端座舱相比，DS9还是有些落后，但与日系比，还是领先一些。

声明：本文仅代表作者个人观点。
