glTF（二）：PBR

glTF

glTF是一个优秀的三维数据规范，其中有很多细节都值得我们学习，按照我的理解，可以分为三大块：

• Accessor数据访问机制
  一套访问二进制数据的规范，将逻辑层和数据层隔离
  同传输和读取以及存储灵活性上都有上佳表现

• 针对OpenGL渲染进行的数据结构优化
  封装：Mesh与Primitive中的Vertex Buffer， Index Buffer，Vertex Array，还有Texture与State Management，在灵活和易用上都有不错的设计
  压缩： 针对3D Geometry的Draco压缩#6191

• Scene& Node
  节点间的依赖和位置关系
  实例化设计

glTF2.0

相比1.0，glTF2.0的改变可以用“一增一删修修补补”来概括，主要有：

• 新增PBR(Physically-Based Rendering )材质
  本文重点，稍后继续

• 删除Technique和Shader
  个人理解：剥离渲染部分，glTF规范更专注数据层面
  更好的融入Web体系

• 其他
  明确两个非重点：不支持流媒体，结构以JSON格式呈现，原始数据在可读性上并不友好
  兼容性：2.*之间版本向下兼容，但不保证2.0的数据在1.0的Parser的兼容性（Cesium目前解析1.0的代码时，会自动升级为2.0）
  顶点索引支持UNSIGNED_INT
  字节对齐，Accessors Bounds，实例化设计（MorphTarget）
  3D Geometry Compression: Draco

Light and material interaction

下面，正式进入本文的重点。

计算模型的反射是渲染的核心，这牵扯到物体光照和缓冲期纹理的像素颜色。当前的反射模型分为两类，实用型和理论型。比如我们常见的ADS光照模型属于前者，计算效率高，但在（物理）理论角度的正确性不足，实际上，这类模型的目的是在物体表面提供亮光，让物体具备立体效果，这也是为什么，我们看到游戏场景绚丽，但缺少真实感，因为违背大脑对自然规律的认知（比如能量守恒）。理论型模型则牵扯到大量的实验数据和计算量，但更有真实感，比如Disney的动画，就具备高度的真实性，很大的因素就是他们采用物理渲染引擎和对应的材质。PBR技术在使用上不难，在Web上，Cesium，Three等都已经支持，但要理解，里面的知识点好多。

       首先，光落在你脸上有千百种效果，但结果只有两个：折射和反射。初中物理告诉我们他们符合该公式：。N表示不同介质见的折射率，根据能量守恒定律，一束光的能量等于反射光和折射光总和。

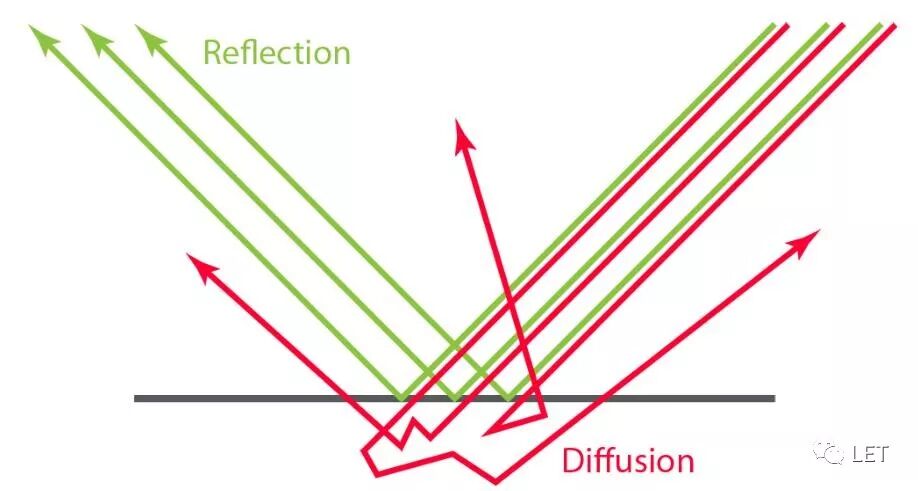

如下是一个完整的示意图：一部分能量转化为反射光，绿色部分(specular)；一部分能量折射穿透表面，要么被吸收（转化为热能），要么被溅射出来，红色部分(diffuse)。当然，完整的光照模型还需要考虑另外两种独立的光源：环境光(ambient)和自发光(emissive)。

传统的光照模型遵守该自然规律，但有两个问题，第一，反射光和折射光的计算各自独立，没有考虑能量守恒(energy conservation)；第二，偏重考虑光和物体表面的交互（光线），但材质属性上的考虑不足，如下图roughness(1)，subsurface scattering(2)以及fresnel(3)，在传统模型中都没有针对性的考虑。

1. Energy conservation：反射越强（白点），漫反射就约弱（黑色区域），能量和不变

2.Roughness：光的反射计算时，我们通过normal map来反映该物体的orientation，这由物体的形状来决定。但在真实世界，物体表面粗糙程度各不相同，而该属性无法通过normal来体现

3. subsurface scattering：半透明，透明，厚度等材质对折射的影响

4. Fresnel：边缘的反射率会变大

举个例子，杨过学打狗棒法，洪七公教了招式，这算是传统光照模型的程度，有模有样，但黄蓉传授心法后，杨过才能心领神会，运用自如。这个心法，就是如下的数学模型：

• L(P,V)是经过P点反射（diffuse或specular）后进入视点V的光

• L(P,-V)是从-V方向射入P点的光

• R是对应的BRDF函数，会考虑上述各种物理现象

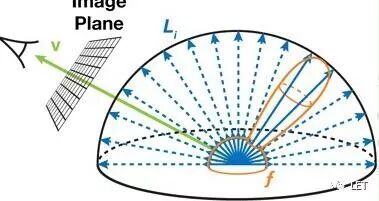

不难理解，对各个方向的光源积分，就可以得到对应点P的结果。我们先侧重理解，文末会给出BRDF的专门介绍。

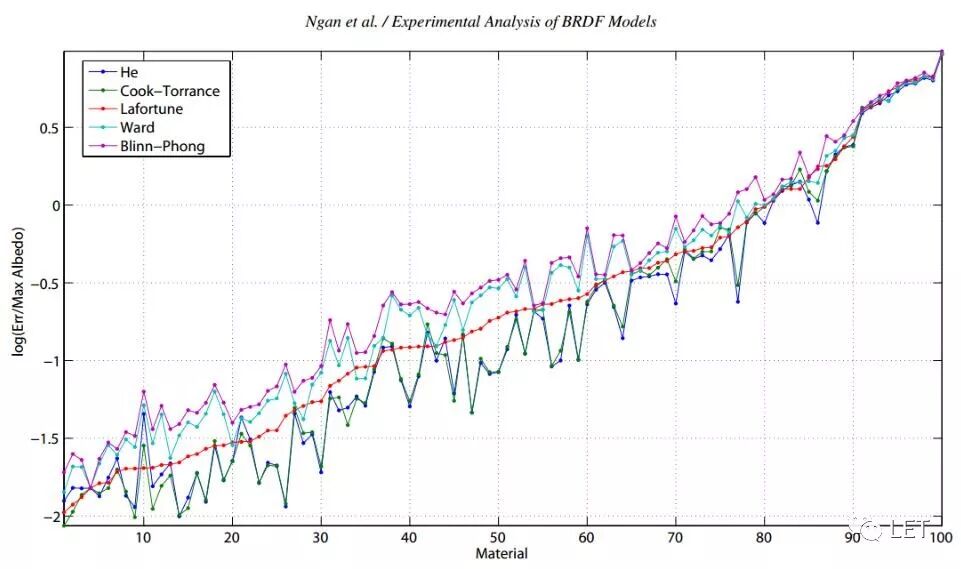

       上图是针对100种材质，采用5种常见的材质的效果对比，可见Cook-Torrance(BRDF的一种)在实验中相对有较好的表现，而glTF2.0就是采用 Cook-Torrance Model。

PBR

首先，如果模型采用PBR材质，最少需要两个两张纹理：albedo和metalRoughness。Albedo对应该模型的纹理，就是我们常用的的diffuseColor。metalRoughness对应rgba的g和b两位，范围是[0,1]，对应模型的g(roughness)和b(metallic)。Roughness之前介绍过，这个metallic属性，用来描述该模型对应P点在绝缘体和金属之间的一个度，金属的反射率相对较高，该系数用来调整diffuse和specular的能量分配。如下是diffuseColor，metallic和roughness对应模型的效果。原图效果，后两张算是灰度图，值越大越白，越偏金属（图2），也越粗糙（图3）。

这里，glTF的采用的是Disney给出的BRDF公式：，diffuse采用的是Lambert模型：

，C是漫反射光的颜色Color，这里认为该点微观上是一个平面，漫反射以一个半圆180°均匀反射，所以除以π，当然还有其他的模型(Oren-Nayar)。如上的模型，对应的diffuse效果如下，在点光源下，对应metallic纹理，塑料材质会有较多的漫反射，而金属材质下，大部分能量则转化为镜面反射：

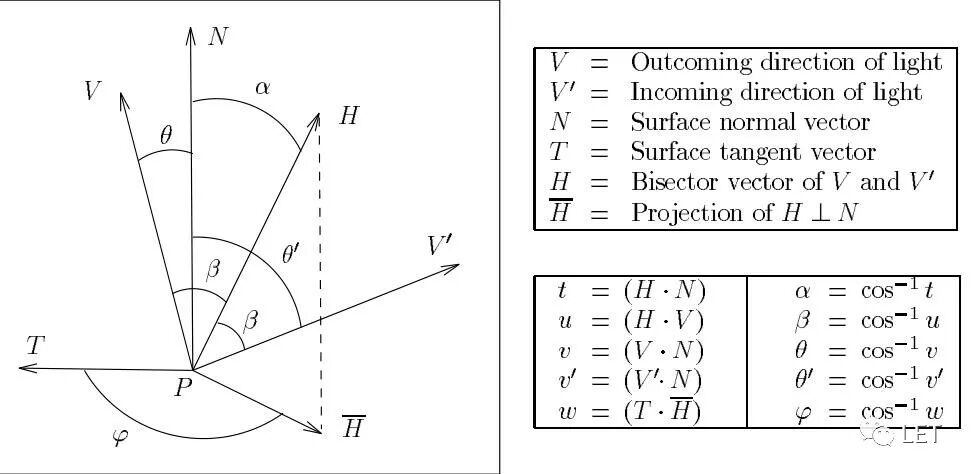

Specular就有点复杂D,F,G是三个函数，应用角度看，我们并不需要理解它们，直接套公式即可，感兴趣的同学仔细看一下下面这张图以及右侧对应的具体参数。

套用该公式，我们获取的specular效果如下，右侧是diffuse+specular的效果：

接下来，是对环境光的考虑，所谓环境光，就是来自四面八方的光，做一遍如上的计算，然后求和，就是前面对应的BRDF的积分公式，可想而知计算量很大。这里数学可证，能够将该积分近似拆分为两部分：Environment Map和BRDF lookup table。前者根据不同的Roughness，计算对应光源的平均像素值。后者根据Roughness和视角计算出对应颜色的调整系数（scale和bias）。虽然两部分的计算量比较大，但都可以预处理，通常Cube Texture都是固定的，我们可以预先获取对应的Environment Map，根据Roughness构建MipMap；后者只跟Roughness和视角V的cos有关，一旦确定了BRDF模型，计算公式是固定的，也可以预先生成U(Roughness) V(cosV)对应的 Texture：

Cook-TorranceModel对应的LUT

这样，我们可以获取环境光的计算公式如下：

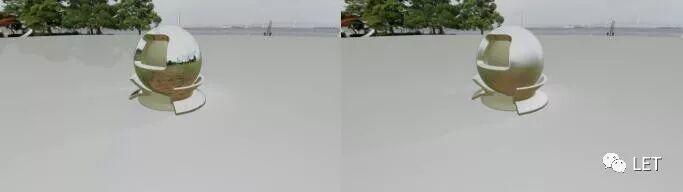

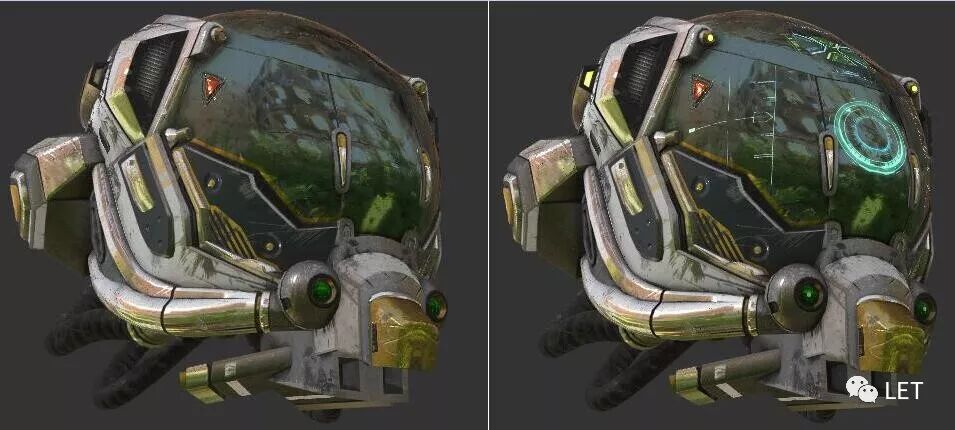

finalColor += PrefilteredColor * ( SpecularColor* EnvBRDF.x + EnvBRDF.y );对应的效果如下，在这个基础上，我们在添加对应的Ambient Occlusion Texture，Emissive Texture，就是右侧效果。

上面是PBR渲染的完整思路，整个过程其实和传统的ADS并没有差别，只是每一部分采用不同的计算公式，考虑更全面，计算量也随之复杂，因此，为了保证real time的效率，通过预处理的方式来简化计算量。

BRDF

BRDF是Bidirectional reflectance distribution function的缩写，下面介绍一下该数学模型对应的F，G，D函数，以及积分求和，而这，也是PBR中最核心，但也最难理解的部分。

首先，光是可逆的，上面也提到，要遵守能量守恒，因此要满足两个条件：

在我阅读的论文里，最常见的BRDF模型就是Cook-Torrance specular BRDF和Lambert diffuse BRDF：

(F)resnel reflectance

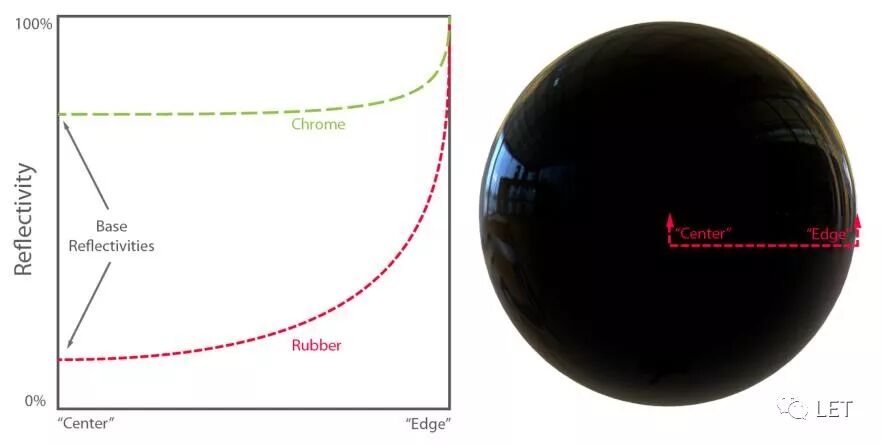

既然是Fresnel，不难理解，该函数主要是用来计算不同介质之间光的折射，简化后的Schlick公式可以取得近似值，公式如下，在中心点时l和h为零度角，cos=1.为F(0)，为该材质的base reflectivity，在45°时，还基本不变，但接近90°时，则反射率则迅速提升到1，符合之前Fresnel的变化曲线

Normal (d)istribution term

该函数用来描述材质的roughness，在能量守恒下，控制物体在反射与折射间的分配，glTF中采用的是Trowbridge-Reitz GGX公式，其中α是唯一参数，而h可以通过粗糙度α和法线n求解：

(G)eometric term

表示从L光源能够到达V视角的概率，这里glTF采用的是GGX，而Cesium则是Schlick模型：

最后考虑到能量守恒，需要在diffuse和specular之间添加参数，控制两者的比例，这里也有多种方式，比如前面提到的Disney给出的公式(glTF和Cesium中都采用该公式)，也有论文里提到的diffuse Fresnel term：

Importance sampling

上面给出了一个点光源的计算，对于环境光，就有一个求和的过程，这里，对该积分做了如下两步近似求解：

正是因为如上的近似推导，证明我们可以通过EnvironmentMap和BRDF lookup table两张纹理，对Sum求和的过程预处理，减少real time下的计算量。具体的代码在论文中，不妨阅读理解一下，要展开说细节太多了，我仅把个人觉得有意思的几点放到others中，都可以在论文中找到更详细的解释。

Others

Sampling

Ray Tracing时，需要对光源进行采样，其大概的思路是通过采样算法，创建一个均匀分布的二维点集合，然后映射到对应的光源，但不同材质下分布并不均匀，因此还需要通过PDF（probability density function）给出其对应的权重。这个过程下，主要有三个知识点：Hammersley，ImportanceSampleGGX，pdf。

Gamma correction

同样一张图片，为何不同显示器下效果会有差别，这下终于找到原因了。也算是历史遗留问题，算是CRT显示器的产物。

因为BRDF的过程需要对原始Color进行计算，需要将纹理颜色解析成真实的颜色，计算后再编码成Gamma对应的颜色。

Rational Approximation

类似泰勒公式，但泰勒公式仅对X(0)原点附近的精度有保证，同时，我们对应的F,D,G函数也并不容易求出N阶导数，以及能够创建满足先决条件的泰勒展开式，比如D正态分布，要求展开式积分为1。

       因此，在论文中给出了Rational Approximation的算法，比如真实的Fresnel函数如下，通过该算法才得以简化，实用，就问你服不服。
