滴滴 Elasticsearch 简介

简介

Elasticsearch 是一个基于 Lucene 构建的开源、分布式、RESTful 接口的全文搜索引擎，其每个字段均可被索引，且能够横向扩展至数以百计的服务器存储以及处理 TB 级的数据，其可以在极短的时间内存储、搜索和分析大量的数据。

滴滴 ES 发展至今，承接了公司绝大部分端上文本检索、少部分日志场景和向量检索场景，包括地图 POI 检索、订单检索、客服、内搜及把脉日志 ELK 场景等。滴滴 ES 在2020年由2.X升级到7.6.0，近几年围绕保稳定、控成本、提效能和优生态这几个方向持续探索和改进，本文会围绕这几个方向展开介绍。

架构

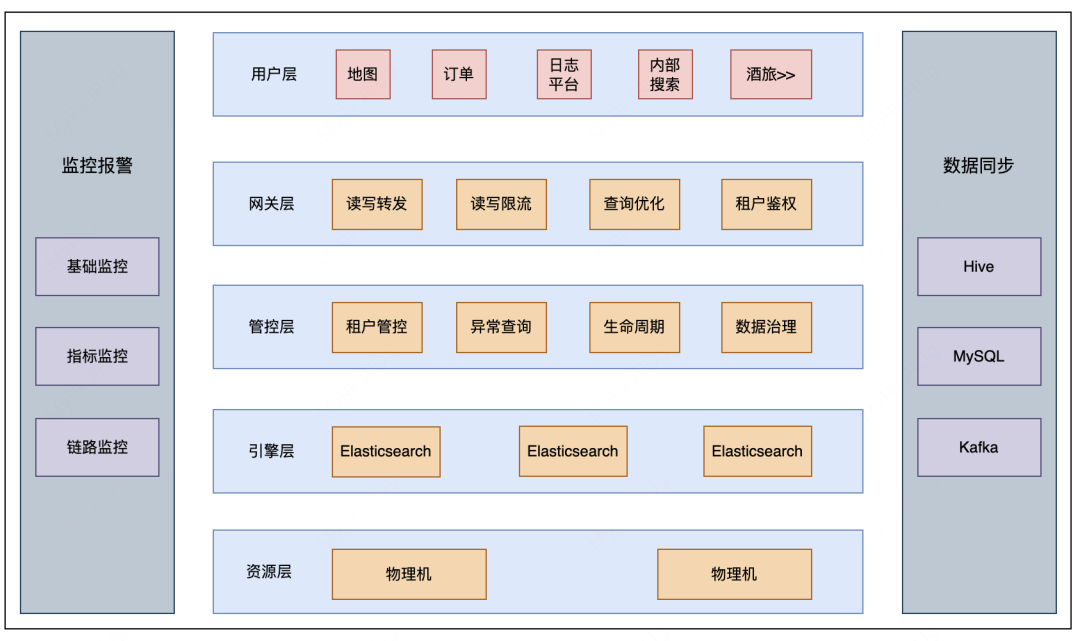

滴滴 ES 整体产品架构如上图所示，目前ES服务基于物理机部署，Gateway 和管控基于容器部署，我们也调研过 ES on K8S，因为我们 ES 的业务场景多是在线端上文本检索，考虑到稳定性，所以最后还是决定使用物理机部署模式。

用户控制台

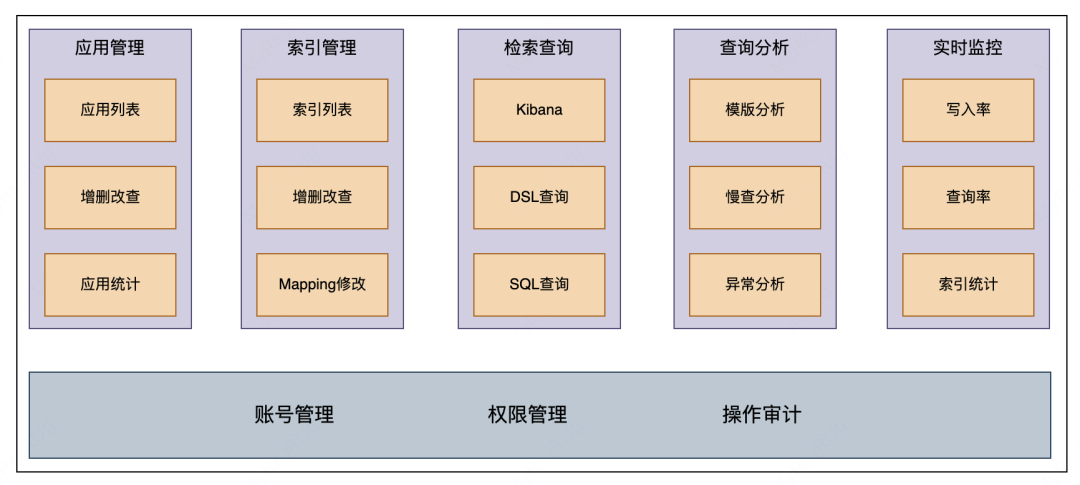

用户控制台是我们提供给业务方产品接入的平台，主要功能：

• 应用管理：允许业务方通过申请 AppID 来获取读写索引的权限。

• 索引管理：支持新建索引、申请索引读写权限、索引 mapping 创建和更改、以及索引的清理和下线操作。




检索查询提供多种查询方式，包括 Kibana、DSL 和 SQL，以满足不同的查询需求。

同时业务方可以在查询分析模块看到对应的异常分析和慢查分析等，方便查询优化。监控方面业务方可以查看索引元信息（如文档数及大小等）以及读写速率等，以监控系统运行状态。

运维管控平台

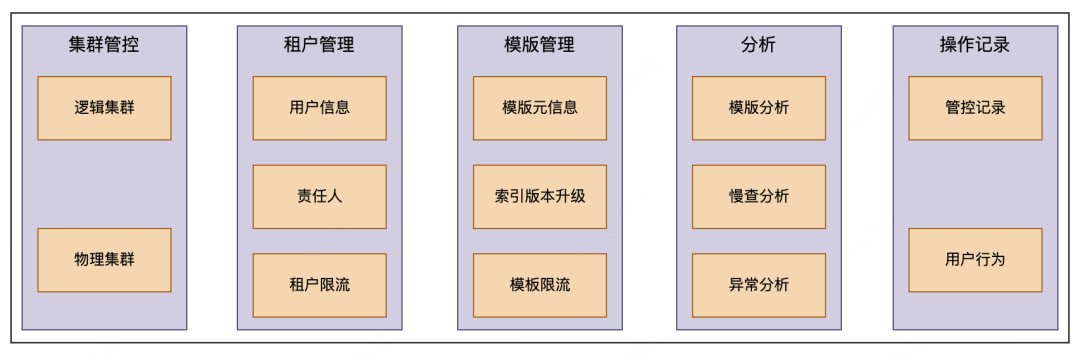

运维管控平台主要是满足 RD 和 SRE 日常运维需求，主要功能包括以下几个方面：

• 集群管控：展示集群信息，对用户暴露的是逻辑集群，一个逻辑集群可包含多个物理集群，如用户看到的集群信息是一个 important 公共集群，但是真实的物理集群包含几十个小的公共 important 集群

• 租户管理（租户元信息和租户级别的限流）

• 模版管理：索引模板元数据管理，非更新索引可以通过升版本调整 shard 数，也可以在此处对索引模板限流

• 异常分析：模版分析、慢查分析及异常分析

• 操作记录：用户行为及管控定时任务记录

Elasticsearch 在滴滴的应用

业务场景

• 在线全文检索服务，如地图 POI 起终点检索

• MySQL 实时数据快照，在线业务如订单查询

• 一站式日志检索服务，通过 Kibana 查询，如 trace 日志

• 时序数据分析，如安全数据监控

• 简单 OLAP 场景，如内部数据看板

• 向量检索，如客服 RAG

部署模式

• 物理机+小集群部署方式，最大集群机器规模100台物理机左右

接入方式

• 通过用户控制台创建索引，业务方根据业务需求选择对应集群

• 通过网关查询，根据集群等级提供 gateway vip 地址，该网关是一个 HTTP 类型的服务，我们做了兼容，业务方可以通过官方提供的SDK读写Gateway，Gateway 会根据索引找到对应的ES集群

一共两种数据同步方式，一种是走同步中心（公司数据平台提供统一的同步服务），一种是通过 Gateway 实时写入，同步中心支持实时类和离线类的数据同步方式。

实时类：

• 日志 -> ES

• MQ（Kafka、Pulsar）-> ES

• MySQL -> ES

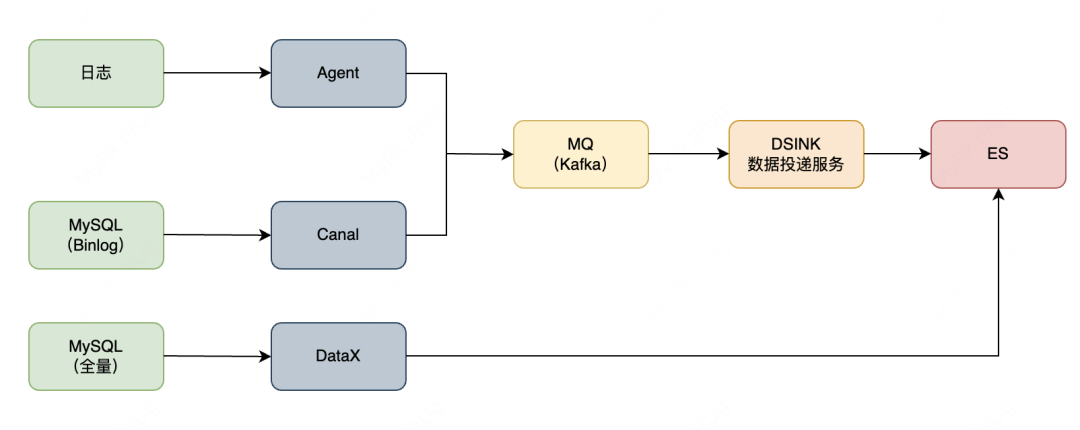

实时类同步方式

如上图所示，实时类同步方式有2种，一种是日志和 MySQL Binlog 通过采集工具采集到 MQ，之后通过统一封装的 DSINK 工具，通过 Flink 写入到 ES；另一种是 MySQL 全量数据，其基于开源的 DataX 进行全量数据同步。

离线类：

• Hive -> ES

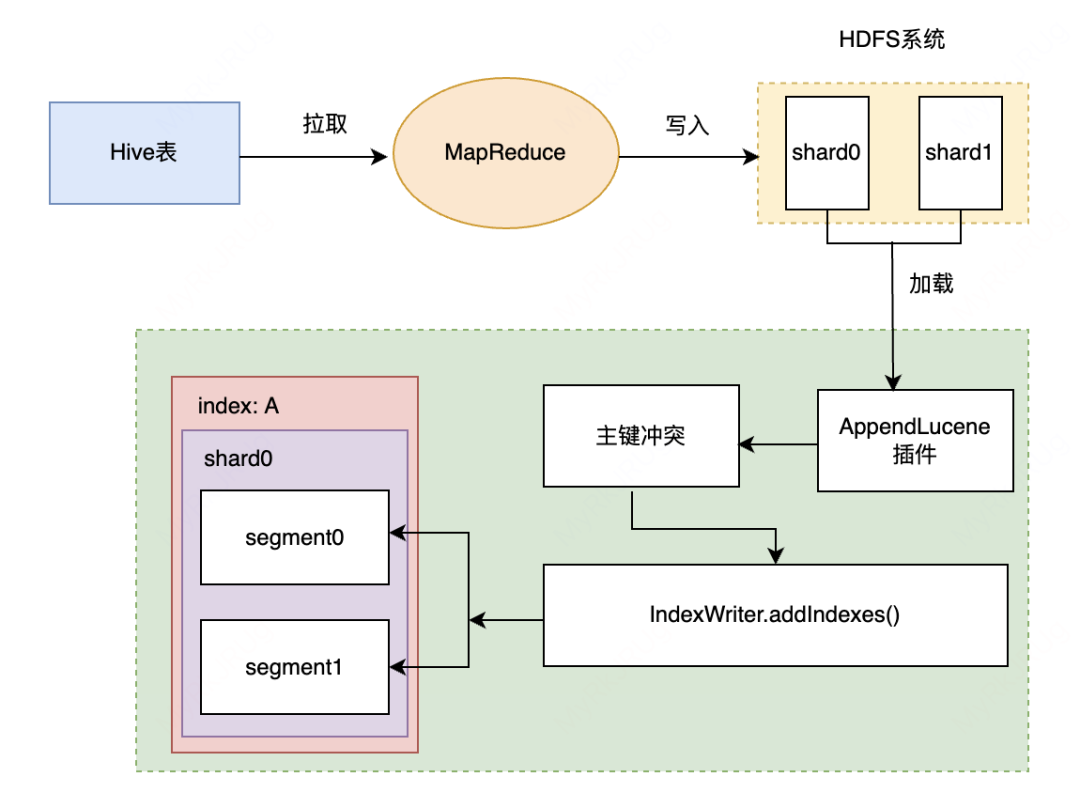

离线类Hive->ES

Hive->ES 整体思路是通过 Batch Load，加快数据导入。通过 MR 生成 Lucene 文件，之后通过封装的 ES AppendLucene 插件把 Lucene 文件写入到 ES 中。Hive->ES 整体流程，如上图所示：

1. 使用 MR 生成 Lucene 文件

2. Lucene 保存在 HDFS 里

3. 将文件拉取到 DataNode 里

4. 导入到 ES 中

引擎迭代

精细化分级保障

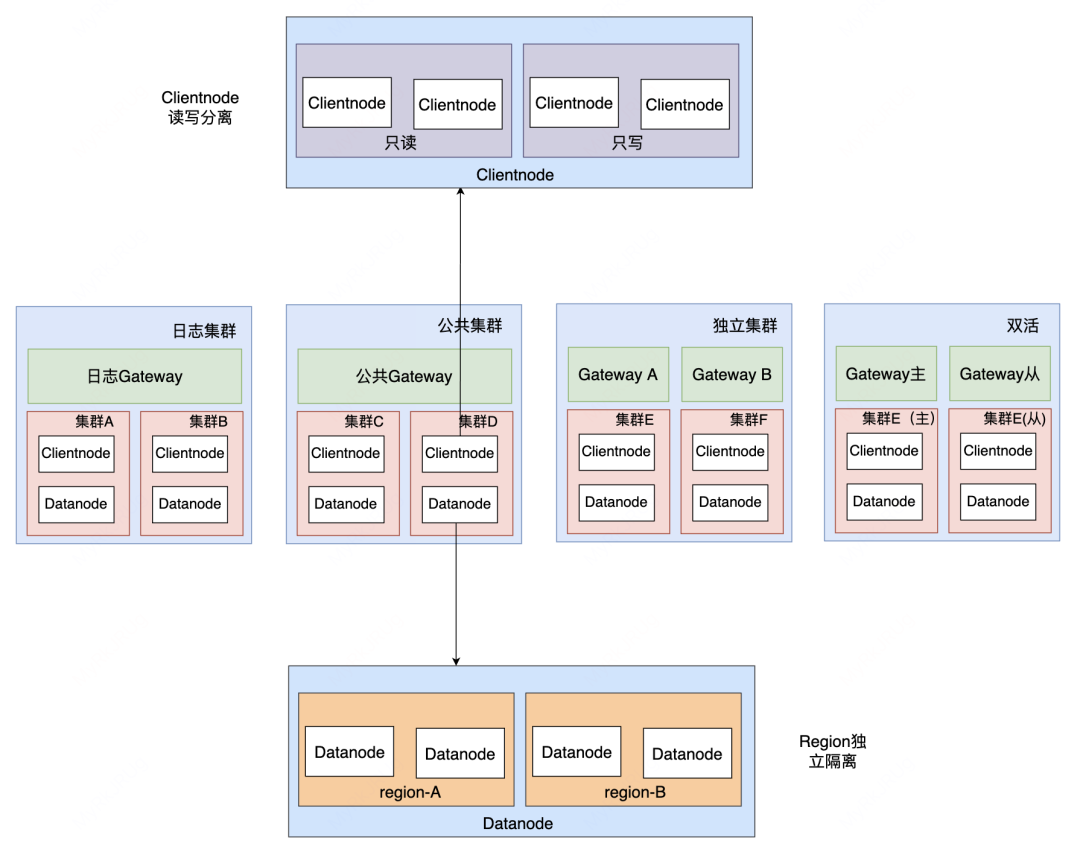

精细化分级保障主要解决的问题是当集群出现故障时，影响面降低到最低，主要包括以下策略：

• 集群级别隔离：4种保障级别（日志集群、公共集群、独立集群和双活集群），业务接入时，会在用户控制台选择其想要的集群。如果选错集群我们会通过 DCDR（下文介绍）帮助业务在不影响业务且不感知的前提下迁移到其他集群。

• Clientnode 隔离：Clientnode 读写分离，当 Clientnode 异常时，能快速定位故障原因也能减少影响面。如集群写入慢且写入量过大，Clientnode 可能导致 OOM，此时只会影响写入不会影响查询，可以降低业务的影响面。

• Datanode Region 隔离：当集群出现异常索引（如异常索引导致整个 datanode 写入过慢）时，可以通过打 label 的方式，让异常索引快速迁移到指定机器，避免影响集群上其他业务。

多活建设

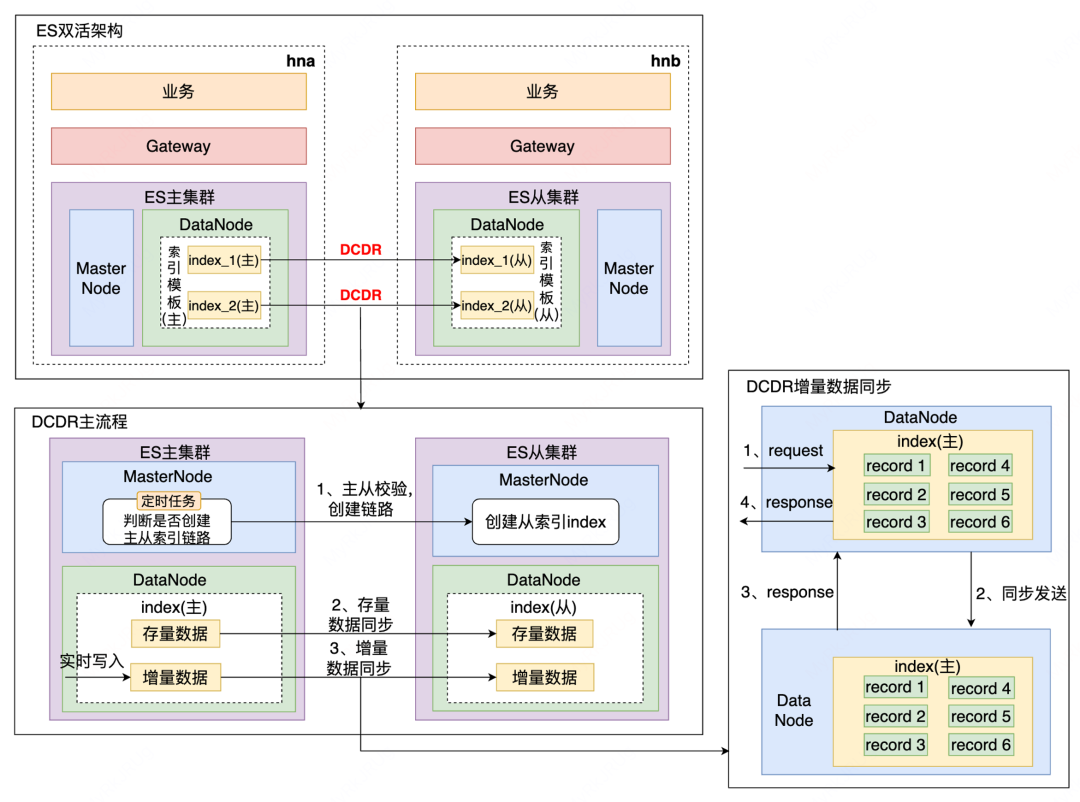

滴滴跨数据中心复制能力 - Didi Cross Datacenter Replication，由滴滴自研，简称DCDR，它能够将数据从一个 Elasticsearch 集群原生复制到另一个 Elasticsearch 集群。原理如下图所示，DCDR 工作在索引模板或索引层面，采用主从索引设计模型，由 Leader 索引主动将数据 push 到 Follower 索引，从而保证了主从索引数据的强一致性。

我们调研了官方自带的的 ES CCR，发现其收费且基于 pull-based 模型，时效性较差，所以我们的 DCDR 方案是：

• Push-based 模型，实时写入基于 Request

• 新增 CheckPoint 避免全量数据拷贝

• 新增 Sequence Number 保障更新操作主从一致性

• 引入写入队列，避免大量数据复制导致 OOM

DCDR解决了数据跨集群或者跨机房的数据实时同步问题，且我们基于管控实现了双活能力。

ES DCDR 的详细解析见：《探索ES高可用：滴滴自研跨数据中心复制技术详解》

性能专项：JDK17 + ZGC

JDK11-G1 Yong GC 平均暂停时间长，不满足业务 P99 要求，如 POI 超时，时是180ms，P99 要求60ms内，支付业务 P99 500ms，订单业务 P99 400ms；写入数据量大的场景，GC 频繁，加剧集群写入 reject 问题，写入延时大，不满足业务需求。

基于上述背景，我们对 JDK17-ZGC 进行调研，经过测试 ZGC 可以将 GC 暂停时间控制在10ms内，能够很好地解决 GC 导致的查询耗时问题。同时针对日志这种高吞吐场景，测试了JDK17-G1，发现 GC 性能相较于 JDK11-G1 提升了15%，并且 JDK17 在向量化支持、字符串处理等方面做了许多优化，能在一定程度上缓解日志集群的写入压力。所以我们决定将 ES JDK 版本从11升级到17，并将部分业务 GC 算法从 G1 升级到 ZGC，主要工作如下：

• Groovy 语法升级、 Plugin 插件重构

• 解决语法格式导致代码编译失败问题

• 解决 ES 源码触发 JVM 编译 BUG

• 依赖 Jar 包升级、类替换、类重构、注解优化

• 搭建 ZGC 监控指标体系

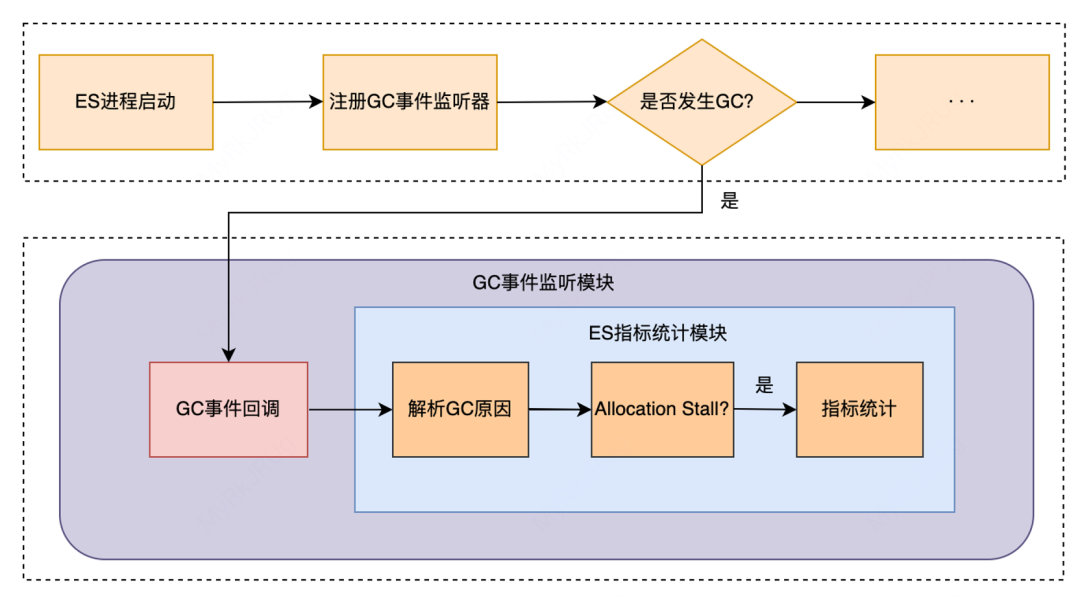

ZGC监控指标体系

支付集群上线ZGC后，P99从800ms降低到30ms，下降96%平均查询耗时从25ms降低到6ms，下降75%。日志集群升级JDK17后，写入性能提升15~20%，解决写入队列堆积和 reject 问题。

ES JDK17的升级，详情见：《解锁滴滴ES的性能潜力：JDK 17和ZGC的升级之路》

成本优化

成本优化主要包括降低机器成本和降低用户成本。

降低机器成本核心是降低存储规模和降低 CPU 使用率，即降低机器数；降低用户成本的核心逻辑是降低业务用量，所以 ES 整体成本优化策略如下：

• 索引 Mapping 优化，禁止部分字段倒排、正排

• 新增 ZSTD 压缩算法，CPU 降低15%

• 接入大数据资产管理平台，梳理无用分区和索引，协助业务下线

关于 ES 支持 ZSTD 的实现，详情见：《如何让ES低成本、高性能？滴滴落地ZSTD压缩算法的实践分享》

多租户资源隔离

JDK原生线程池模型：

• 主线程调用 execute、或者 submit 等方法提交任务给线程池。

• 如果线程池中正在运行的工作线程数量小于 corePoolSize(核心线程数量)，那么马上创建线程运行这个任务。

• 如果线程池中正在运行的工作线程数量大于或等于 corePoolSize(核心线程数量)，那么将这个任务放入队列，稍后执行。

• 如果这时队列满了且正在运行的工作线程数量还小于 maximumPoolSize(最大线程数量)，那么会创建非核心工作线程立刻运行这个任务，这部分非核心工作线程空闲超过一定的时间（keepAliveTime）时，就会被销毁回收。

• 如果最终提交的任务超过了 maximumPoolSize（最大线程数量），那么就会执行拒绝策略。

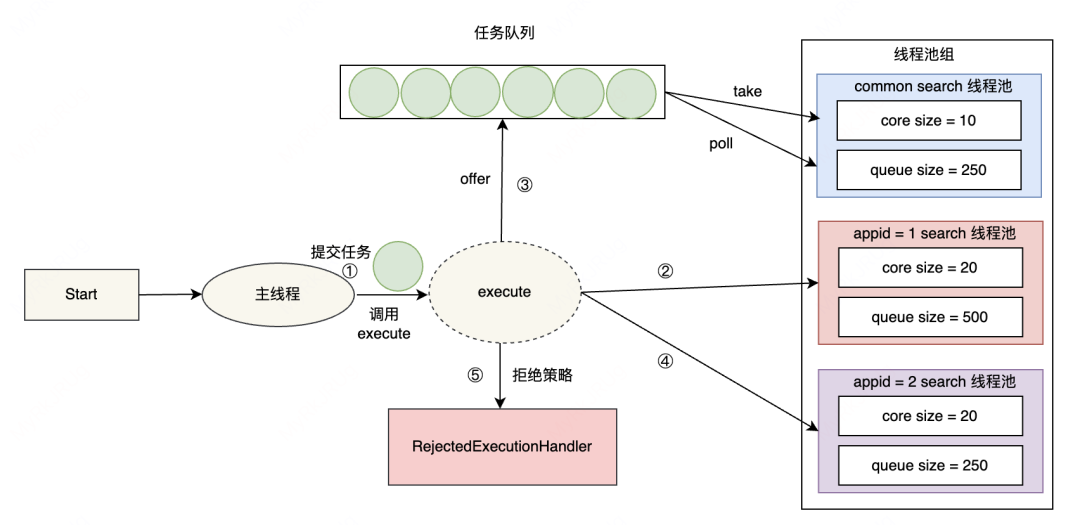

我们借鉴了 Presto Resource Group 隔离的思路，策略是将原来的 search 线程池按照配置拆分为多个 seach 线程池并组建线程池组。由于多租户的查询 QPS、重要等级不同，可以配置相应的线程数量和队列大小。通过线程池组模式，隔离不同 Appid 用户的查询请求。

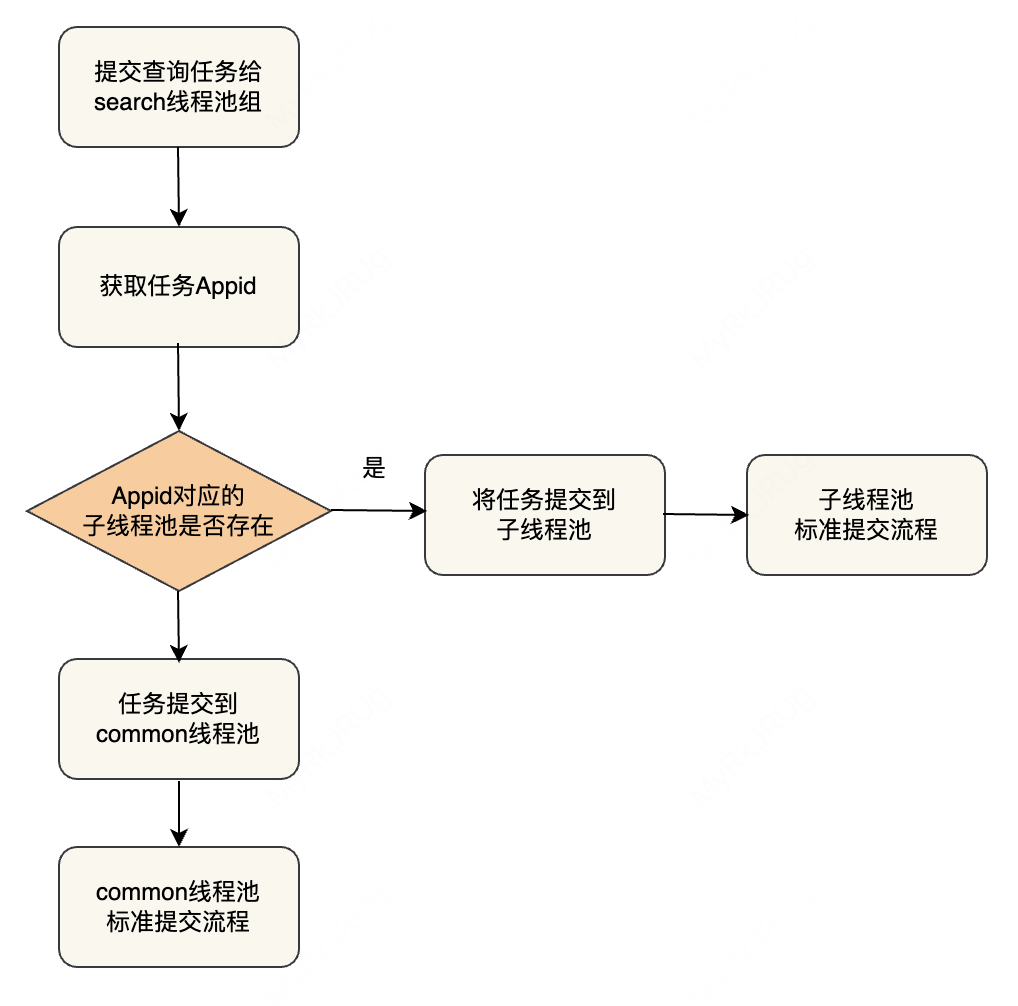

核心工作流程为获取 Appid，根据配置的Appid隔离信息将任务提交到对应的子线程组中运行。

目前此优化主要用于一份索引数据会被很多个业务方使用的场景，如订单业务，订单业务会被公司各个业务线使用，所以查询 appid 会非常多，我们通过多租户资源隔离限制指定 Appid 的线程池大小，避免由于某业务突然发送大量读请求导致 CPU 打满，核心业务受损。

数据安全

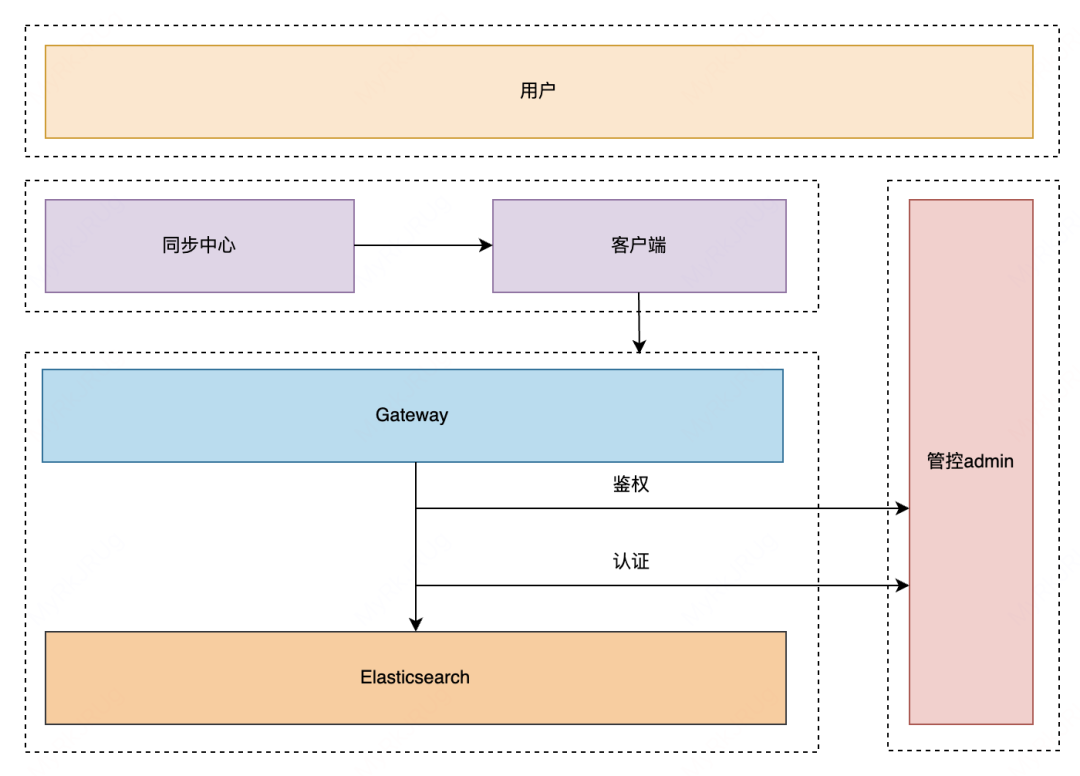

两种级别的鉴权和认证：

• Gateway 级别：主要是 Appid 级别的鉴权

• ES 级别（Clientnode、Datanode、MasterNode），主要是做认证

ES 的 X-Pack 插件是有安全认证能力的，但是不支持集群滚动升级重启，无法快速回滚，误删存储有稳定性风险，基于此我们自研了一个安全插件，优势：

• 架构简单，逻辑清晰，只需在 HTTP 请求处理环节中进行简单的字符串校验，无需涉及节点内部 TCP 通信验证。

• 支撑 ES 集群滚动重启升级

• 支持一键开关安全认证能力，可以快速止损

关于ES安全认证方案，详情见：《数据安全加固：深入解析滴滴ES安全认证技术方案》

稳定性治理

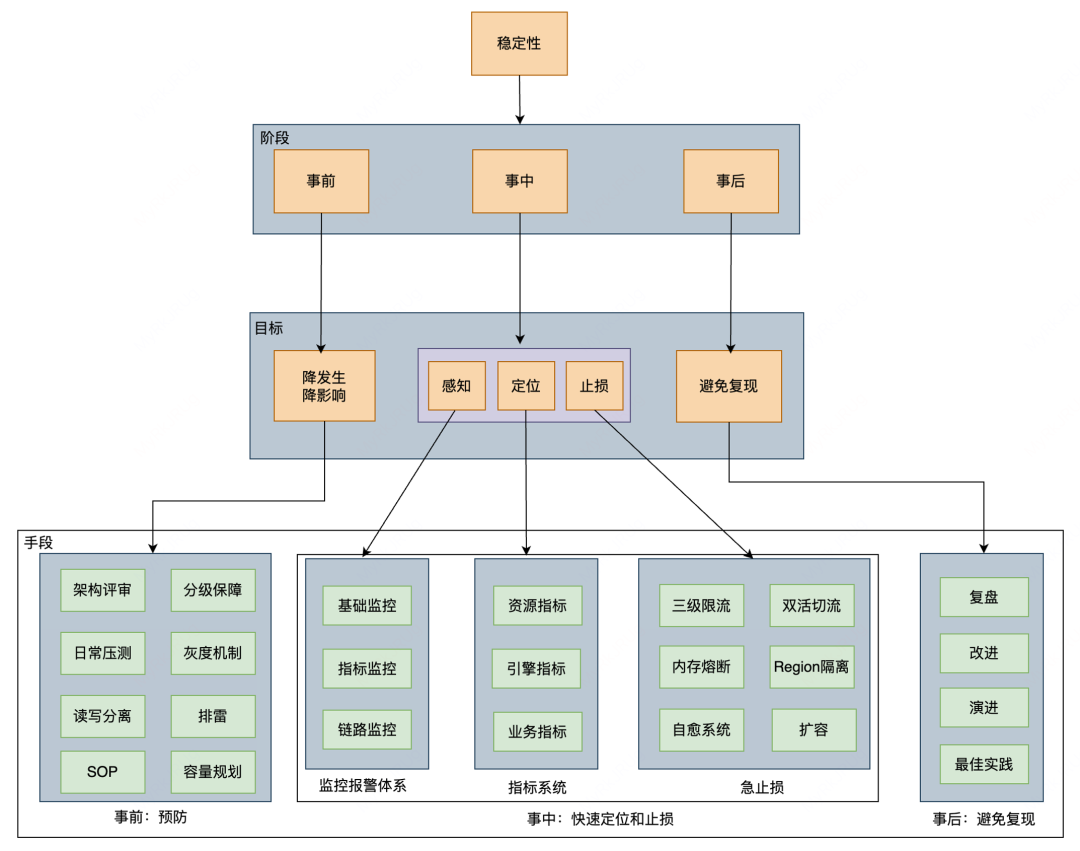

在线文本检索对稳定性要求非常高，所以过去的三年，我们稳定性方面主要做了如下图所示的以下工作：

稳定性治理主要是做好三件事：事前、事中和事后。事情预防为主，事中能够快速定位和止损，事后注重复盘，避免问题重复出现，

• 事前预防为主，持续优化：我们每年都会把稳定性当做最重要的事情去做，规范先行，落实稳定性红线，包括方案设计、代码规范、上线规范、报警处理及故障管理等。每年都会执行稳定性“扫雷”专项，三年时间我们共解决了61个稳定性隐患，如解决 Gateway Full GC 问题（业务限流后，Gateway会立马恢复正常），元数据治理，重写部分锁解决 ThreadLocal 泄露（ThreadLocal 泄露会导致部分节点突然 CPU 飙升）等，同时落地故障止损SOP

• 监控报警体系建设，我们做了基础监控（如硬盘、CPU等），指标监控（如shard数，master pending task 个数等），链路监控（监控 MQ Lag，提前发现链路延时问题）

• 指标系统建设，通过 grafana 建设了监控大盘，包括模版指标，shard 指标，节点指标及集群指标等，这些指标能够协助我们快速定位故障原因，如 CPU 突增问题，我们可以做到5分钟内快速止损

• 止损侧我们做了自愈系统（如磁盘故障，查询突增），日常双活切流演练，读写限流等，其中读限流做了基于 Appid、索引模板和查询DSL的限流，当出现集群 CPU 突增问题时，限流方案也会尽可能降低对业务的影响

总结与展望

• 新版本的 ES Master 性能更优


• 能够根据负载自动平衡磁盘使用
• 减少 segment 对内存的占用
• 支持向量检索的 ANN 等新特性
