青岛大学曲丽君教授课题组：电泳沉积法石墨烯改性聚酰胺织物制备及性能研究
石墨烯（graphene），拥有众多优异物理性能，近年来在纺织材料领域得到越来越多的关注。由于石墨烯没有活泼基团，难以与普通织物直接结合，因此常利用氧化石墨烯（graphene oxide，GO）作为前驱体，通过各种后整理（如浸渍、自组装等）方法与普通织物复合，然后通过化学/物理方法将GO还原成还原氧化石墨稀（reduced graphene oxide，rGO），将石墨烯的性能赋予普通织物，以制备石墨烯复合纺织品。然而，这些方法需要织物本身具有良好的亲水性，才能达到理想的整理效果。聚酰胺织物（即聚酰胺织物，PA），又称锦纶，是一种不亲水的化纤织物，聚酰胺除了分子链的端羟基外，没有任何的亲水基团，很难通过常规后整理技术对其改性。因此，如何将石墨烯的优性能赋予聚酰胺等疏水织物，成为制备石墨烯改性复合织物的一个关键问题。
电泳沉积（electrophoretic deposition，EPD），简称为电泳，是指在外加直流电场的作用下，悬浊液中的带电胶体粒子沉积到电极的过程。与传统的后整理方法相比，EPD技术有着十分明显的优势。首先，EPD是通过直流电压产生的电场来驱动液体中的带电粒子运动，这就决定了这种方法比普通表面处理方法的效率要高得多；第二，在直流电场中，被驱动的带电微粒是根据其电性而在均匀稳定地电场中作定向运动，因此EPD的接枝更加均匀；另外，EPD的极板的形状会直接影响织物接枝的区域，通过改变极板的形状可以根据需要得到丰富的沉积形状（图案）；最后，通过设定EPD的电压、时间和极板间的距离可以精确控制沉积材料层的厚度。

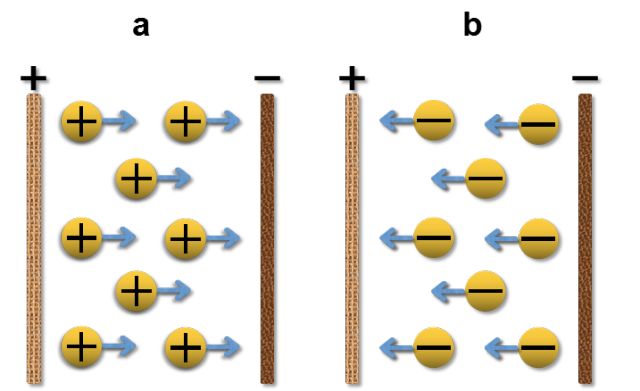

图1 电泳原理示意图
近日，曲丽君教授团队采用电泳沉积这种传统的陶瓷涂层技术，成功地将石墨烯施加在聚酰胺织物表面，成功地制备了聚酰胺/石墨烯导电织物。

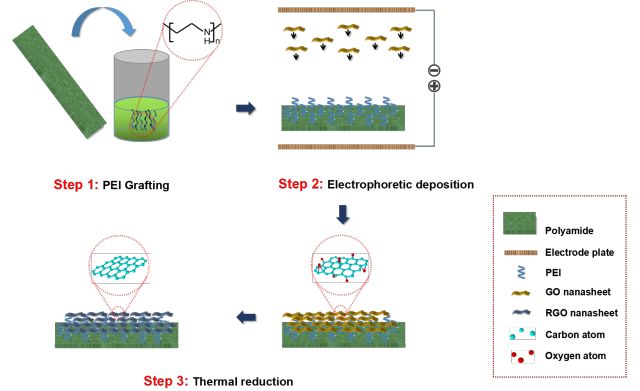

图2 聚酰胺/石墨烯导电织物制备流程
据报道，该织物可以在低电压（15 V）下保持在理想的电热温度范围（30~50 ℃），基于织物的柔性和石墨烯良好电热效果，该织物可作为促进局部血液循环的柔性加热器用于人体热理疗。
改性织物还具有灵敏的弯曲-电阻响应。传感测试发现该织物的标准电阻可以达到1.3，能够敏感、准确地感知变形；多周期（>1000个循环）弯曲传感实验发现，织物的标准电阻在-0.1到1.3范围内浮动，具有良好的循环稳定性，可用作传感器来监测人体关节活动。

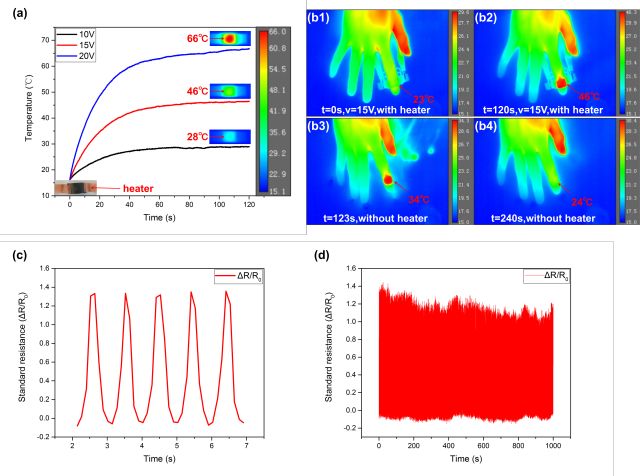

图3 改性织物（a）温升曲线；（b）食指加热红外成像图；（c）弯曲传感测试（5次）；（d）循环稳定性测试
据介绍，这种改性聚酰胺织物还具有优异的紫外防护性能（UPF > 500, UVA < 0.04%）、导热性（导热系数：0.521 W/m∙K）和一定的疏水性，这为其在更复杂的环境中使用提供了保障。
研究生赵洪涛与田明伟副教授为共同第一作者，青岛大学曲丽君教授为该论文的通讯作者。该研究得到国家自然科学基金的资助和支持。
论文链接：
https://link.springer.com/article/10.1007%2Fs10853-018-2230-7
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
关注高分子科学技术 👉
长按二维码关注
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina
（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
