哈佛大学锁志刚教授课题组与西安交大软机器实验室合作研发水凝胶的可降解强韧粘接技术

哈佛大学锁志刚教授课题组与David Mooney教授提出适用于生物组织的湿表面粘接（Science 2017, 357 (6349), 378-381），实现了水凝胶与生物组织的强韧粘接。该方法以具有良好生物相容性的壳聚糖作为桥接网络，成功将水凝胶与不同组织形成有效粘接。粘接能（>1000J/m²）远高于目前商用生物粘合剂（~10 J/m²），甚至能承受远高于血压的爆破压测试。

基于此上研究，他们进一步设计了强韧可降解的水凝胶作为敷料，使用上述粘接技术，实现了同时具有高强度和可降解性的水凝胶-生物组织粘接。

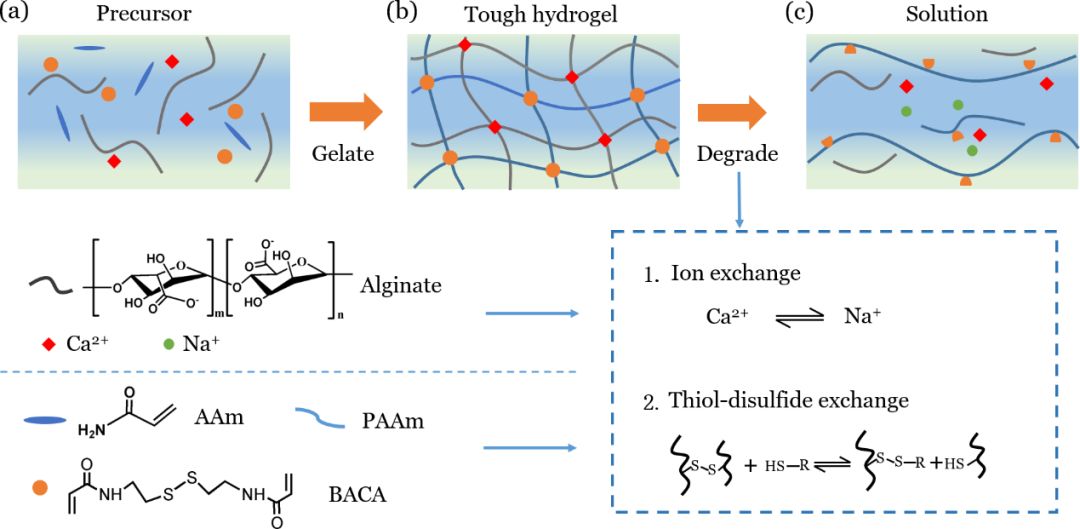

实现强韧粘接，需要具有良好的粘接层和强韧的敷料材料。研究人员使用强韧的聚丙烯酰胺-海藻酸钠双网络水凝胶作为敷料材料。如图所示，使用钙离子Ca²⁺作为海藻酸钠交联点，在体内，由于体液中盐分与Ca²⁺发生离子交换进而使得海藻酸钠网络降解；使用二硫键作为聚丙烯酰胺的交联点，由于二硫键-巯基交换作用使得聚丙烯酰胺网络降解，人体本身的氨基酸具有巯基（如半胱氨酸）可作为降解材料。

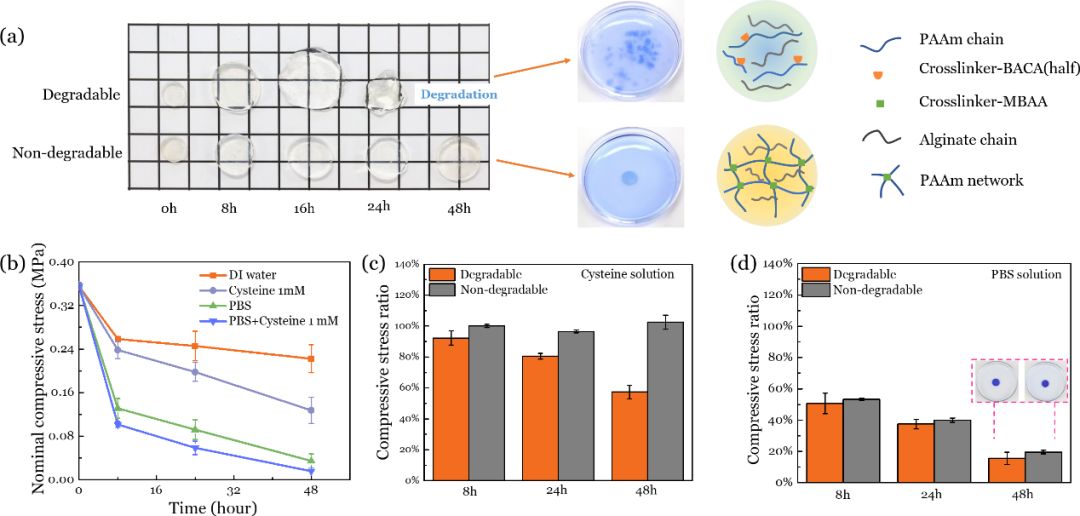

研究人员比较了传统的不可降解韧性水凝胶（交联剂为N-N’亚甲基双丙烯酰胺（MBAA））和可降解韧性水凝胶（交联剂为具有二硫键-巯基交换的N-N’双（丙烯酰）胱胺（BACA）。在模拟体液的作用下，前者仍保持完整形态，而后者完全降解。研究人员进一步研究了物理交联点（离子交换）和化学交联点（二硫键-巯基交换）破坏对凝胶性能的影响。

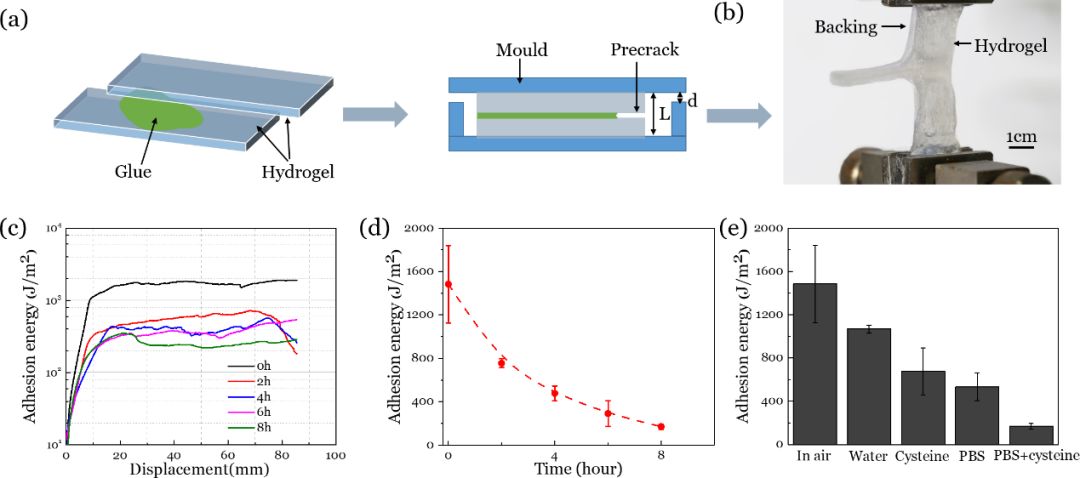

随着水凝胶的降解，其本体的断裂韧性降低，导致粘接能随时间逐渐降低。不同的溶液对于水凝胶的降解效果不同，引起的粘接性能变化也有所不同。

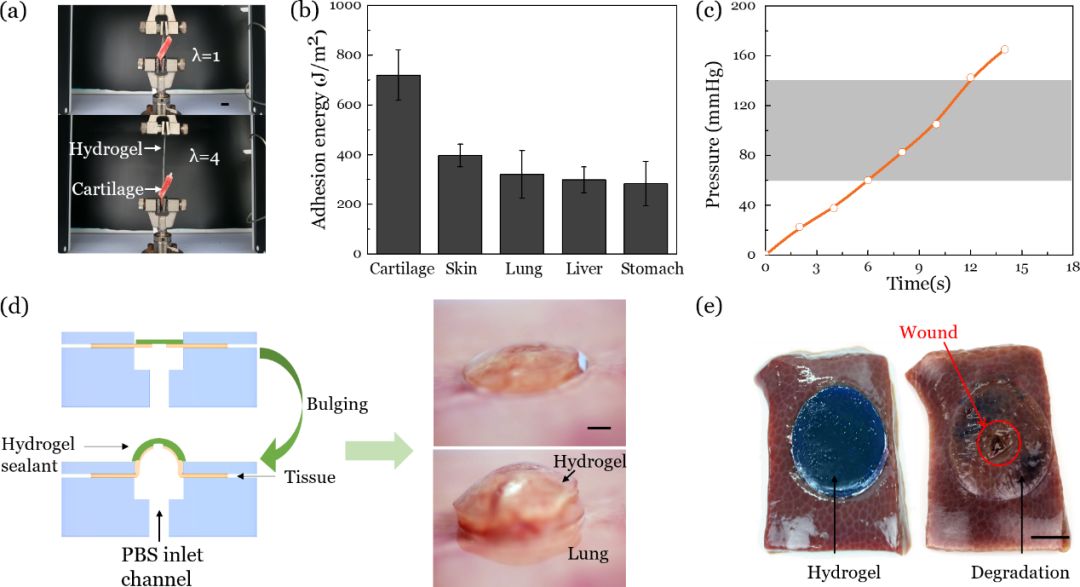

研究人员使用此凝胶实现了与不同生物组织的强韧粘接，且粘接能均超过200 J/m²。与软骨组织粘接后能承受较大自由拉伸（λ>4），与肺部粘接后能承受超过160 mmHg的水压。与组织粘接后实现了完全降解，在人体浓度氨基酸作用下，凝胶一个月后失去承载能力。该韧性可降解凝胶设计为生物组织修复提供了一种新材料和设计思路。

该研究工作发表于ACS Applied Bio materials。西安交通大学航天航空学院硕士生杨航为第一作者，西安交通大学青年教师唐敬达与哈佛大学锁志刚教授为论文共同通讯作者。

论文链接：

https://pubs.acs.org/doi/abs/10.1021/acsabm.9b00103?from=timeline&isappinstalled=0

相关进展
