西工大孔杰《Macromolecules》：有机硼多色荧光引发剂/聚合物
有机硼荧光化合物具有高摩尔消光系数、高荧光量子产率、可调吸收/发射波长及优异光稳定性，广泛应用于生物成像及有机光电领域。目前研究多是在对氟硼二吡咯（BODIPYs）骨架结构上进行调整修饰，设计开发新颖的机硼骨架结构对于荧光化合物合成具有重要意义。最近，西北工业大学孔杰课题组在《Macromolecules》上发表了题为“N, N-Dimethyl-Substituted Boron Ketoiminates for Multicolor Fluorescent Initiators and Polymers”的论文，设计合成了含不对称BF2结构的系列有机硼荧光化合物，通过取代基团改变可以实现溶液光学性质调节；该化合物可作为平台骨架衍生设计成多色荧光ATRP引发剂、RAFT链转移剂，制备的均聚物/共聚物同样具有多色荧光特点，同时在化学组成、拓扑结构、组装形态具有可调特性，在光学探测、荧光成像、光电器件等领域有着潜在应用前景。
首先考虑到OBF2N的吸电子特性，在NBKI结构中引入供电子基团二甲氨基，有效地实现了电子离域，形成D-π-A结构。采用点击化学对NBKI结构进行有效调节，进而调节NBKI的光学特性。通过系统研究取代基团结构与光学性能之间的关系，发现NBKI在溶液中有优异的荧光效率，随着取代基的改变，可以实现荧光从蓝色、绿色到橙色的调节（图1）。

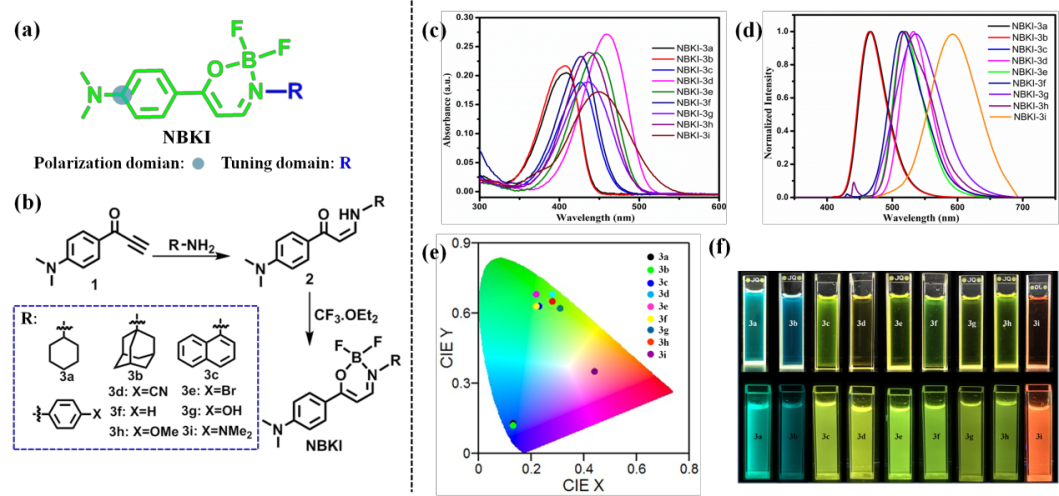

图1 NBKI结构、合成过程及光学性能
取代基团对荧光特性的调节机制与NBKI共振结构息息相关（图2）。首先，在NBF2O部分存在着烯胺-酮式（I）和亚胺-醇式（II）两种互变异构，考虑到缺电子特性，将供电子基团(N, N-二甲基)引入NBKI-3f的极化位置，由于电子离域作用可形成III和IV共振结构；共振结构IV构型有更高的稳定性，而不同的取代基团可以影响共振结构的稳定性，进而影响荧光分子在稀溶液中电荷分离和荧光效率。通过密度泛函理论(DFT)计算理论上进一步支持NBKI的光学行为和共振结构（图2）。D-π-A结构的形成导致NBKI分子有较小的HOMO-LUMO轨道能量差 (Eg= 2.37eV)，从而导致了吸收和发射波长的红移。DFT计算表明NBKI具有更好平面结构，通过供电子基团的引入导致电子离域及共轭体系的扩大，从而获得了优异的光学特性。
图2 NBKI-3f共振结构、分子轨道及优化结构图
该化合物作为平台骨架，可衍生设计多色荧光原子转移自由基聚合（ATRP）引发剂。因此在完成了有机硼荧光小分子NBKI的合成及系统研究了结构与光学性能的关系之后，合成了系列用于ATRP聚合的荧光引发剂（i-NBKI 1-4）（图3）。通过引发不同的聚合单体聚合，从而制备了具有不同化学组成和荧光特性的荧光聚合物，其中制备的PEG基荧光聚合物具有高效的荧光特性、良好的水溶性。
图3 荧光引发剂i-NBKI 1-4和荧光聚合物结构及光学特性
此外该化合物也可衍生设计多色荧光可逆加成裂解链转移聚合（RAFT）链转移剂。本文设计合成了RAF链转移剂i-NBKI-5，使用AIBN做引发剂，分别与DBA-MA、PEG-MA聚合制备了两亲性荧光嵌段共聚物i-NBKI-5-P(DBA-PEG)。i-NBKI-5-P(DBA-PEG)可以在水中自组装成窄粒径分布纳米胶束，可以发现由于胶束内部聚合物链段与发色团的相互作用，i-NBKI-5-P(DBA-PEG)在水中的吸收/发射波长相比于在有机溶剂中发生了明显的红移，但仍具有高效的发光效率。因此，该化合物可作为平台骨架来衍生设计成系列多色荧光ATRP引发剂、RAFT链转移剂及制备按需设计的多色荧光均聚物/共聚物，可以预期，在光学探测、荧光成像、光电器件等领域有着潜在应用前景。
以上工作以“N, N-dimethyl Substituted Boron Ketoiminates for Multicolor Fluorescent Initiators and Polymers”为题发表在Macromolecules 上，杨东博士生和刘佩博士为论文共同第一作者，孔杰教授为通讯作者。该工作得到了国家自然科学基金项目、陕西省杰出青年科学基金及陕煤联合基金支持。
论文链接：
https://pubs.acs.org/doi/10.1021/acs.macromol.9b02633
相关进展
英国诺森比亚大学徐斌/西工大孔杰/香港科技大学唐本忠《Nat.Commun.》：一种超高对比度柔性拓扑光传感技术
西工大孔杰/深大黄龙彪等《AFM》：基于人体红外热效应自修复的柔性自供能传感器研究
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina （或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
点
这里“阅读原文”，查看更多
