解析血管支架技术现状
心血管疾病——全球的头号致死因素
心血管疾病（cardiovascular disease，CVD）是世界范围的头号健康杀手，根据WHO估计，CVD已成为全球的头号致死因素，每年死于心血管疾病的人数多于任何其它疾病/事故。WHO估计在2012年有1750万人死于心血管疾病，占全球死亡总数的31％，其中740万人死于冠心病，670万人死于中风。特别是在1600万由非传染性疾病导致的七十岁以下死亡中，有高达37%由心血管疾病造成。

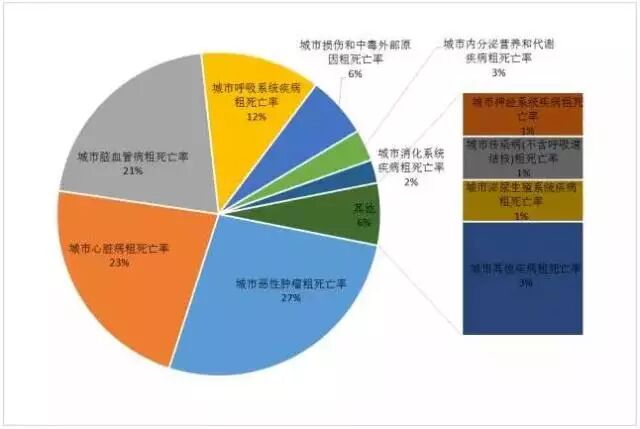

图 1. 心脑血管疾病是我国城市第一大致死因素
药物长期治疗及手术
出于安全和经济性考虑，大多数情况下医患双方均倾向于药物和保守治疗。但在特殊情况下，对于重症患者，特别是心脏本身遭到器质性、非可逆侵害的患者，药物应用也有其局限性。除先天性缺损等不得不采用的情况外，由于粥样动脉硬化导致冠状动脉病变、心脏瓣膜严重受损等，介入治疗甚至心脏手术、心脏移植等直接治疗手段已成为患者的必要选项。

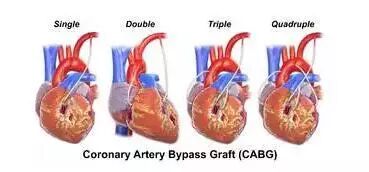

图 2. 冠状动脉搭桥
目前在临床上对药物控制不良的血液动力学不稳定或心原性休克、危及生命的心律失常/停搏、心肌梗死并发症、急性心力衰竭等进行紧急皮冠状动脉介入治疗；对显著左主干狭窄或涉及狭窄近端血管病变等情况进行冠状动脉旁路手术（搭桥）；终末期心力衰竭或严重冠状动脉疾病且药物和手术治疗无效时考虑心脏移植等。

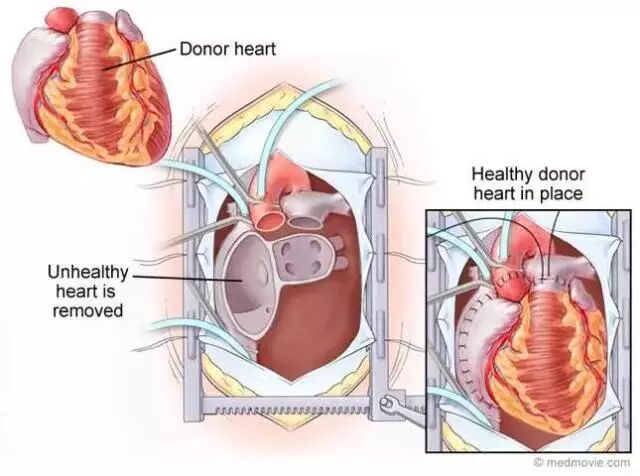

图 3. 心脏移植
血管支架，研发取向决定未来市场
（一）血管支架历史悠久，国内应用持续增长
PCI即经皮冠状动脉介入治疗（percutaneous coronary intervention），早在上世纪六十年代就有所阐述。自1977年Andreas Gruentzig首例成功手术以来，PCI技术不断进步，为人类心脏健康提供了重要保障。
但由于PCI手术中机械打开的压力造成了进行手术的狭窄区血管的血管壁内、中膜组织受损以及动脉粥样斑块的断裂，发展成血管壁张力减退。人体自发的受损修复反应使得狭窄区血管内膜纤维细胞增生，最终造成血管再狭窄。因此，1986年进一步发明了血管内壁支架，作为PCI基本操作的有效补充。
目前支架（全称为血管内壁支撑器）已成为PCI治疗的主要手段。通过支架的无力支撑维持术后血管扩张状态，同时减少损伤修复影响，可以在较长的时间内防止血管收窄。支架一般采用特殊的合金，制成不同结构的圆筒形，经导管植入于血管狭窄病变处，通过球囊过账，保持血流通畅，增大灌流。

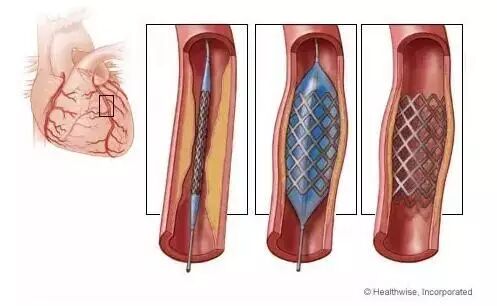

图 4. 球囊血管成形术及心脏支架
在我国医疗器械领域中，血管支架是目前国产化率不断提升，研发成果频出的重要领域。随着相关病例的不断上升，手术总数和器械市场不断扩张。目前血管支架总需求高，同时进口替代过程已基本完成。
图 5. 冠脉支架市场规模不断上升
近几年来，国家食药监总局先后出台了一系列的法规文件，加大了血管支架领域公司和产品的审批力度。同时，心脏支架的价格距本世纪初已下降一半以上。竞争加剧的同时，血管支架带来的长期服药需求，以及并未完全解决的支架内血栓问题，为市场研发提出了新的方向。
（二）研发创新竞争激烈，国内药物洗脱支架跟随主流
为增加产品竞争力，目前相关业内公司依旧保持了高额的研发投入趋势。在国际上，血管支架主要由雅培、波士顿科学、美敦力等巨头所垄断。在产品更新换代方面，除雅培已推出新一代全吸收式生物血管支架外，市场上仍旧以药物洗脱支架及相关变种作为主导产品。在国内，国产药物洗脱支架已占使用总数的八成以上。
最早的支架，也是目前大多数支架的结构基础是金属裸支架（Bare Metal Stent，BMS）。金属裸支架本身的组织不相容性导致了对患处的长期刺激，特别是表面处理不够等问题破坏血管内壁平滑结构。同时炎症反应刺激内皮细胞，导致血管再狭窄和支架内血栓，相关术后恢复问题依旧突出。

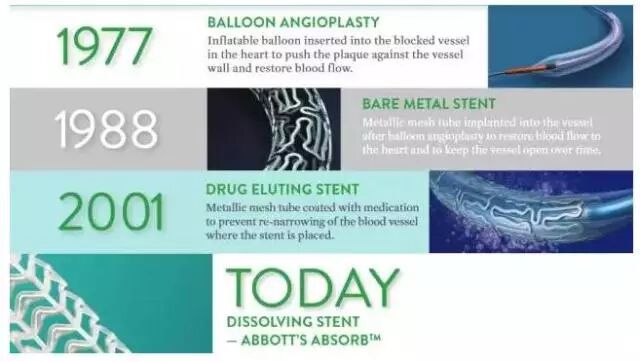

图 6. 雅培将全吸收支架视为血管支架的全新一代产品
为解决这一问题，药物洗脱支架（Drug-eluting Stent，DES）应运而生。药物洗脱支架以金属裸支架作为结构基础，在其上附着有生物相性较好的涂层和缓释药物，减少对血管壁刺激的同时抑制内膜纤维细胞增生。目前主流应用的洗脱药物包括紫杉醇、雷帕霉素（含依维莫司）等。
三氧化二砷作用机理类似于雷帕霉素，都是通过短期抑制内皮细胞急速增生，长期辅助支架融入血管内层，被内皮细胞覆盖达到稳定内皮化。三氧化二砷部分降解支架是美中双和独有的创新产品，但其目前新的临床研究主要集中在国内，国际认可度和推广仍面临较高阻力。
虽然药物洗脱支架较为成功的解决了再狭窄问题，但金属支架长期存在于血管之中，本身对于血管壁内皮重构仍有负面作用，对于血管的正常收缩舒张亦有一定影响。特别是当支架原位的血管再狭窄发生时，原有的金属支架内部难以展开新的支架，为二次治疗增添了障碍。
针对药物洗脱支架的问题，一个解决方案是使固体支架在完成使命后逐渐消失。雅培（Abbott）选取人体可吸收材料，试图使得支架主体在2-3年的时间内逐步降解，最终除支架边缘的铂金指示物外不在血管中残留任何成分。

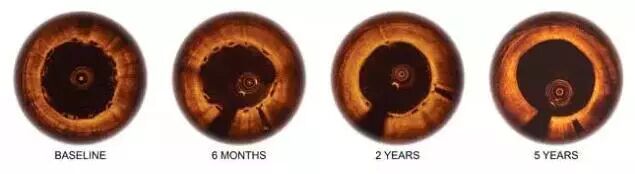

图 7. 雅培Absorb GT1生物可降解血管支架随时间逐步降解
（三）内皮化是研发最终目标，路径选择仍有争议
雅培的Absorb GT1是目前唯一获得美国、欧洲上市许可的完全可降解支架。最终临床结果证明Absorb GT1在血管直径大于2.5mm的患者体内与药物洗脱支架基本一致，但相关安全性的质疑远未停止。临床数据中主要心脏不良事件发生率和支架内血栓发生率虽统计不显著，但仍高于药物洗脱支架。
真正最早应用于人体的是日本研发的玉井-伊垣支架（Igaki-Tamai支架），也属于可降解PLA材质，生产商是京都医疗设计有限公司。自1998年首例成功手术以来，Igaki-Tamai支架已经过多年随访，随访结果显示支架完全被吸收，死亡病例并不高。但目前该系列仅有以Igaki-Tamai为基础的REMEDY生物可降解周边血管支架成功获批上市，在欧洲用于下肢血管支架手术使用。

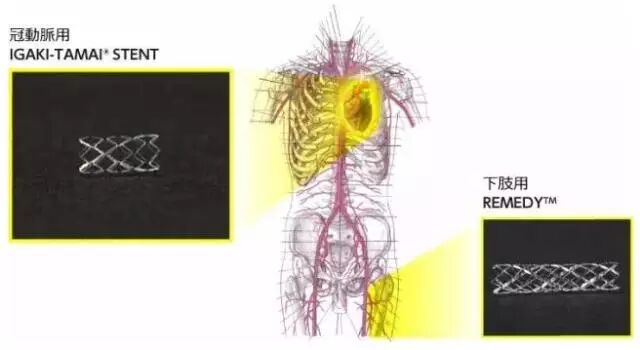

图 8. Igaki-Tamai支架是最早应用于人体的可降解支架
从目前的研发状况来看，可降解支架基本是在成熟的药物洗脱支架基础上研发而来，主体在于材质创新。雅培的Absorb GT1系统于美国当地时间2016年7月5日获得了美国食品药品监督管理局（FDA）的上市批准。其短期临床结果与雅培早先的主流药物洗脱支架Xience相似。Absorb使用与Xience相同的表面结构（即雅培注册的Multi-link式样），同时沿用Xience的依维莫司（everolimus，即雷帕霉素sirolimus的衍生物）作为洗脱药物。
值得注意的是，可降解PLA路线本身有诸多问题。PLA（polylactic acid）是聚乳酸的简写，在生物医学工程上已被应用于手术缝合线、骨钉、骨板等领域。PLA在人体内可逐步降解为可溶性的乳酸，经过半年到两年左右降解完毕。但机械强度、代谢产物等问题一直困扰PLA可吸收支架。

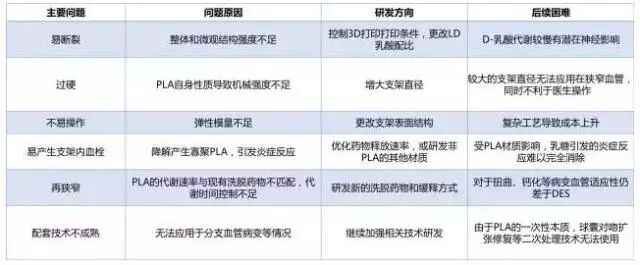

表 1. PLA支架主要问题
即使不考虑目前Absorb等完全降解支架高昂的价格，相对而言支架放置后血管是否能较快的成功内皮化才是真正的检验标准。快速内皮化有助于防止血管再狭窄和支架内血栓形成，更有效保护患者长期的生命安全。
波士顿科学的SYNERGY支架系统就采用了与雅培不同的实施路线。Synergy于2012年在欧洲获批上市，稍早于Absorb于2015年10月在美国获批。
与Absorb的完全吸收不同，Synergy最终残留较薄的金属支架，可称之为不完全可降解支架。Synergy的金属支架部分最终会被内皮化的血管内壁细胞所包裹，减少支架对患处的刺激，从而规避支架内血栓的形成。相对Absorb而言，Synergy更为传统，关注的是一直作为研发焦点的表面处理工艺，选择了对表面涂层模式和药物释放时间控制进行创新而非彻底改变支架状态。
Synergy在结构上同样沿用了波士顿科学自身早先的PROMUS系列的金属底架的基本结构，以极薄（74微米）的铂铬合金作为结构基础，使用比一般涂层更薄（4微米）的可降解PLA作为药物释放涂层，替换PROMUS系列的表面聚合物涂层置于合金骨架表面（与血管壁接触的管腔面）。
Synergy的PLA涂层在安装后3个月的时间即基本降解完毕，这一降解速度高于目前同类产品，同时随聚合物降解可有效释放洗脱药物，减少对内皮组织的不当刺激。这些特点都显示了Synergy立足于血管内皮化的研发导向。
（四）国产支架企业加强研发，最终结果由市场检验
国内企业研发路径也主要有两种：以乐普医疗为代表的技术研发型企业追随雅培，借助自身已有的成熟DES工艺和结构，以PLA可降解材料和完全可降解支架为主要研发方向；以美中双和为代表的另一种工艺研发型企业选择在现有药物洗脱支架的基础上进行进一步研发改造，改善表面处理、药物释放或其他工艺，提升内皮化效果。
我国国内目前以药物洗脱支架DES为主，相关技术水准已与国际水准接近。国内主流DES洗脱药物主要采用雷帕霉素（乐普医疗等）、紫杉醇（垠艺生物）、三氧化二砷（美中双和）三种。

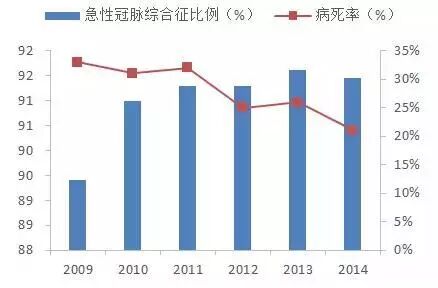

图 9. 急性冠状综合征比例上升，病死率持续下降
目前乐普医疗临床速度最快，可降解支架进入特别审批程序，有分析认为可望于2018年上半年成为国内首家获批品种，公司自身准备在欧洲进行临床试验，对尽早在国内上市抱有信心。
复旦大学附属中山医院心内科主任、中国科学院院士葛均波教授牵头的XINSORB也进入了创新医疗器械特别审批程序。葛均波教授被认为是国内最早进行的完全可降解支架研发。XINSORB基本工艺与Absorb相类似，采用PLA为支架材料，同样在两侧有定位标识。
全降解支架除了PLA研发路线以外，金属降解支架路线也是主流研发方向。国内上海交大、中科院金属所等均有开展相关研发工作。该路径包括镁合金支架、铁基支架等，相对PLA而言机械性能和显影性更好，但降解速度不易控制，同时金属离子在体内副作用有待研究。其他高强度可降解有机高分子材料也有小规模研发涉及。
在国际上，德国Biotronik（百多力）公司的DREAMS系列支架是最早研发的金属可降解支架。DREAMS以可被吸收的镁离子金属作为基础，覆盖有生物可降解的聚合物/抗增生Limus药物涂层，最终在血管内完全降解。
表2. 金属可降解支架主要性能对比
另一条主要研发路线以吉威医疗为代表，保持了不能降解的刚性骨架，更为关注支架植入后血管内皮化的情况。
微创医疗的Firehawk冠脉雷帕霉素靶向洗脱支架系统（Target Eluting Stent，TES）也采取了这一路线。Firehawk被公司称为“全球第一及唯一的靶向洗脱支架系统”，主要思路是减少药物涂层面积和药物总量，平均金属覆盖率14.0-16.1%。公司称该支架为全球最低载药量支架，通过“同类产品1/3载药量获得相同的有效性”。在结构上与EXCEL、SYNERGY相似，通过金属支架血管壁侧定向凹槽，借助3D打印进行药物填充，以控制药物释放、减少载药和聚合物装量，加速血管内皮化。
此外，更为稳定的药物释放工艺、血管壁侧金属支架纳米处理、金属支架直接连接释放药物去除有不良影响的高分子层等等研发路径均有国内支架生产企业予以研发，以血管更快内皮化为导向的产品在临床上也有不俗的表现。
以Absorb和SYNERGY为代表的全降解和金属结构支撑加强表面处理两大主流方向各有优劣，更新研发仍在展开。从现有技术发展和临床效果来看，PLA全降解不能完全解决相关问题。未来更新换代的全降解支架和金属基础支架谁将最终胜出，仍要靠临床和市场检验。
来源：火石创造 作者：王枭 吴汉靓
