中科院宁波材料所在二维氮化硼纳米片增强复合涂层长周期腐蚀机理方面取得进展
六方氮化硼（h-BN），又被称为“白色石墨烯”，与石墨烯具有类似的层状结构和性能，如高抗渗性、机械性能和优异的导热性。此外，与导电性石墨烯相比，六方氮化硼的绝缘性能够抑制电子的传输，进而使得下层金属基底发生电偶腐蚀的可能性减小。然而，相比于石墨烯在防腐领域引起的广泛关注，氮化硼对金属长期抗腐蚀性能的研究报道很少。
近期，中科院宁波材料所海洋新材料与应用技术重点实验室博士生崔明君在王立平研究员和赵海超研究员指导下，利用可溶性导电聚合物聚（2-丁基苯胺）（PBA）将层叠的h-BN粉末剥离获得了少层的h-BN纳米片，并且将其加入环氧涂层中制备导电聚合物和h-BN协同增强的纳米复合涂层。
电化学和吸水率结果表明制备的复合涂层具有高阻抗模量和低吸水率，这将有利于实现复合涂层对金属基底的长效腐蚀防护。进一步，通过微观结构及成分表征，复合涂层表现出优异长效的腐蚀防护性能的机理——“阻隔和钝化协同效应”。在长效腐蚀防护过程中，复合涂层中任意分散的h-BN纳米片可以延长腐蚀介质的扩散路径，有效的阻隔水分子，氧气以及腐蚀离子的渗入，延缓基底的腐蚀；其次，导电聚合物的存在导致在金属表面形成一层致密的金属钝化膜，能够有效防止金属的局部腐蚀。

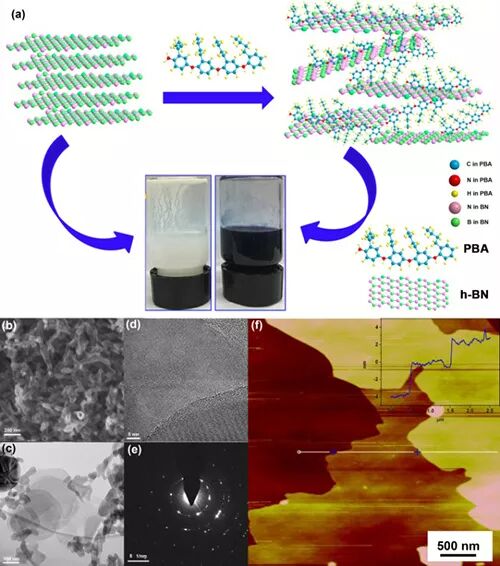

图1 氮化硼分散机理图

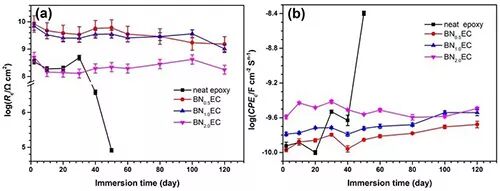

图2 氮化硼改性复合涂层的耐腐蚀性能及防腐机理
相关研究成果于2017年11月发表在腐蚀专业期刊Corrosion Science（https://doi.org/10.1016/j.corsci.2017.11.022），并申请发明专利（申请号：2016110095929）。
上述研究工作获得中科院“百人计划”（Y60707WR04）、中科院前沿科学研究计划（QYZDY-SSW-JSC009）以及国家重点基础研究项目（2014CB643302）的资助。
原文链接：
http://www.sciencedirect.com/science/article/pii/S0010938X1631304X?via%3Dihub
免责声明：部分资料来源于网络，转载的目的在于传递更多信息及分享，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅提供交流平台，不为其版权负责。如涉及侵权，请联系我们及时修改或删除。邮箱：info@polymer.cn
相关进展
中科院宁波材料所研究员王立平与赵海超团队：石墨烯分散及其多功能有机复合涂层的制备方面取得进展
中科院苏州纳米所张珽研究员团队在多功能超疏水智能涂层方面研究获得新进展
美国奥本大学张新宇教授：高性能聚吡咯涂层在防腐和抗菌方面的应用
关注高分子科学技术 👉
长按二维码关注
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina （或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
