斯坦福大学鲍哲南教授课题组：坚韧导电的高体积和高面积容量二维MOFs材料
近日，来自斯坦福大学的鲍哲南教授课题组联合斯德哥尔摩大学和阿贡国家实验室在著名Nature子刊Nature Energy上发表题为” Robust and conductive two-dimensional metal organic frameworks with exceptionally high volumetric and areal capacitance”的文章。
该文章报道了一种设计具有氧化还原活性的导电MOF材料用于超级电容器方法，这种MOF的容量由赝电容贡献，而不是电双层电荷。为了增加氧化还原活性中心，选取了超小的HAB(hexaaminobenzene)连接体构筑导电MOF。HAB连接体与d8和d9直角-平面配位几何的金属种类一致，因而产生了亚纳米孔。这一特性产生了高体积和大面积电容，能用于亚毫米厚度的电化学电容器。

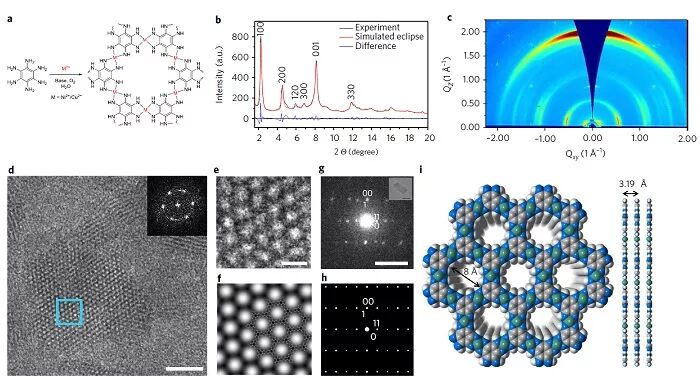

图一：HAB MOFs的合成和结构表征。
a)Cu-/Ni-HAB MOFs的合成示意图；
b)Cu-HAB的PXRD实验和模拟曲线；
c)Cu-HAB薄膜的2D GIXD图样；
d)Cu-HAB的HR-TEM图；
e)图d中蓝色区域的HR-TEM图；
f)从HR-TEM计算的对称附加和平均晶格图像；
g)实验和h)模拟的电子衍射图样；
i)Cu-HAB的空间分布模型。

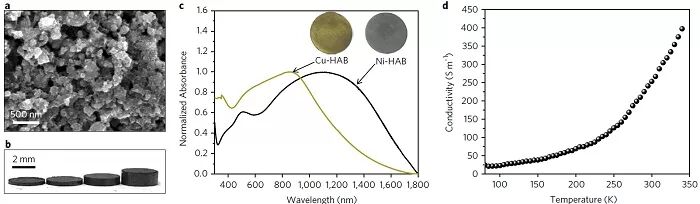

图二： HAB MOFs的制备、吸收图谱和导电性。
a)SEM图；
b)冷压成型制备Ni-HAB；
c)UV-vis-NIR吸收光谱；
d)温度-电导关系图。
图三：电化学性能表征。
a)/b)CV图；
c)EIS图；
d)扫速与重量电容、体积电容的关系；
e)Ni-HAB电极不同载量下的面积倍率性能；
f)10A g-1电流密度充放电的电容保持量。

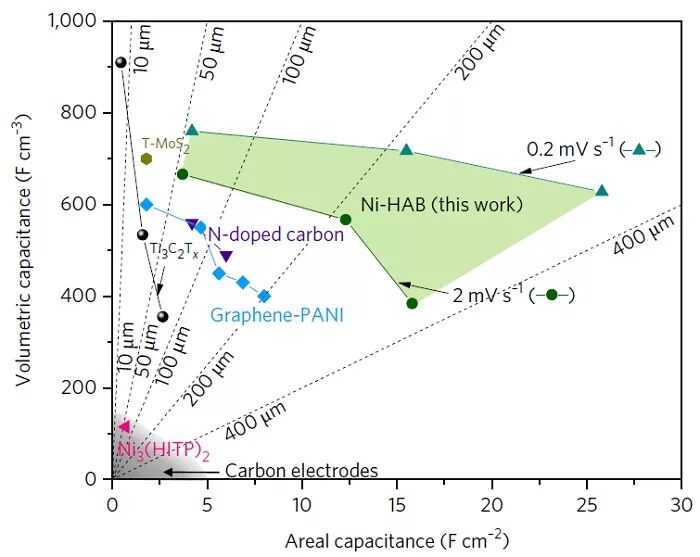

图四：Ni-HAB体积和面积容量与其他材料的比较。
制备了一种基于HAB配位基的高导电二维MOFs，该材料具有良好化学稳定性。选取的小HAB配位基不仅利于合成高密度的框架，并且得到了超高体积电容性能（760F cm-3）的同时，也获得了稳定的氧化还原行为和400F g-1的质量电容。由于HAB MOF颗粒尺寸较小，尽管电极的厚度增加至360μm， 面积电容的值也达到20F cm-2。并且，12000次循环后电容保持量仍有90%。
论文链接：
https://www.nature.com/articles/s41560-017-0044-5
免责声明：部分资料来源于网络，转载的目的在于传递更多信息及分享，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅提供交流平台，不为其版权负责。如涉及侵权，请联系我们及时修改或删除。邮箱：info@polymer.cn
关注高分子科学技术 👉
长按二维码关注
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina （或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
