仿生梯度结构纳米复合水凝胶驱动器

受自然界天然高强材料与智能材料中梯度结构的启发，四川大学徐世美教授研究小组基于锂藻土（Laponite）的带电胶体性质以及交联作用，利用电场诱导Laponite梯度分布和N-异丙基丙烯酰胺（NIPAM）原位自由基聚合制备了具有连续梯度结构的纳米复合温敏性水凝胶驱动器PNIPAM/Laponite，该驱动器具有良好的力学性能和快速的弯曲响应性能。此外还表现出有趣的水促响应行为，即在一定范围内提高水含量，可大大提高响应速度和变形程度（Macromol. Rapid Commun. 2018, 1700863）。然而在该结构凝胶中，由于回复过程依然基于凝胶再溶胀吸水原理，因此导致回复速度较慢且仍需在水环境中进行。

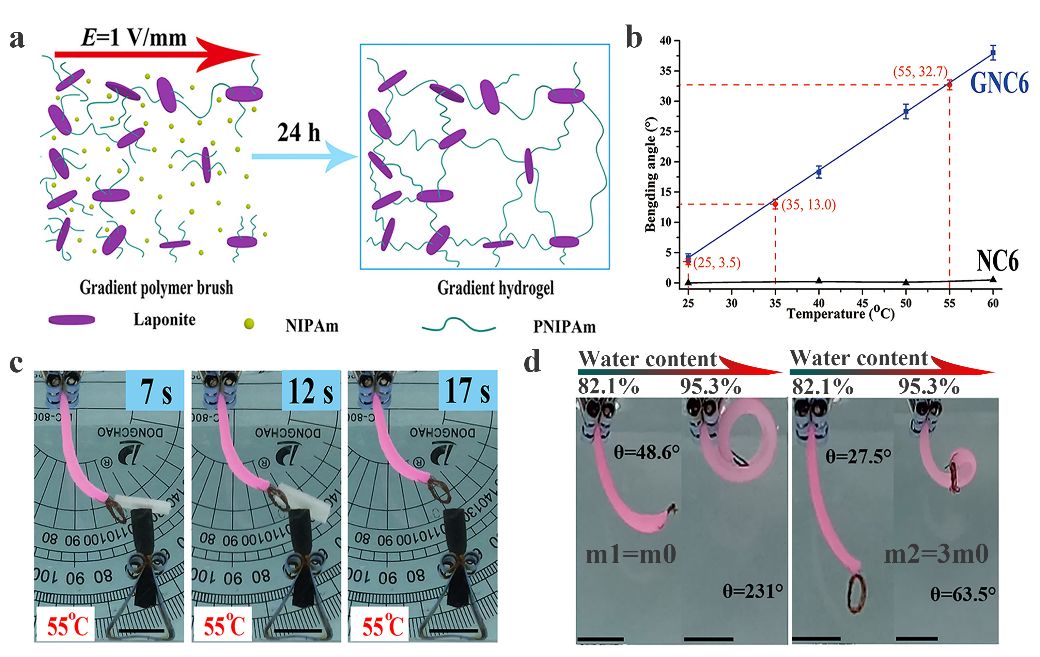

图1. （a）梯度水凝胶驱动器的制备示意图，（b）梯度水凝胶执行器（GNC6）和非梯度水凝胶（NC6）最大弯曲角度（θm） 与温度的关系，（c）50°C下，GN6弯曲过程中推翻硅胶片仍达到理论θm。（d）50°C下，不同含水量GN6悬挂不同质量的铜环后，最大弯曲角度的光学照片。

近日，在前期工作基础之上，徐世美教授研究小组通过向纳米复合梯度水凝胶驱动器PNIPAM/Laponite中引入亲水性单体丙烯酸羟乙酯（HEA）制备了长程连续的仿生梯度结构纳米复合水凝胶驱动器，通过调节丙烯酸羟乙酯与N-异丙基丙烯酰胺的比例来调控凝胶的亲疏水性，使得凝胶在高温产生相转变的同时并不发生体积收缩，从而成功实现了驱动器在高温下（50°C）快速弯曲（响应速度为21 s），同时在空气中快速回复（回复速度为29 s，t响应/回复=0.72）。该驱动器不仅克服了传统凝胶驱动器回复速度远落后于响应速度的缺陷，而且避免了回复过程需要有水存在的限制。实验进一步发现，当外界温度（50°C）大于凝胶相转变温度时，凝胶虽然没有发生失水收缩，但水在凝胶内外存在一个动态平衡，凝胶中自由水与结合水的比例发生了变化。当温度变化时，由于水的动态变化导致梯度凝胶中聚合物不同程度的卷曲或舒展，从而产生弯曲形变。

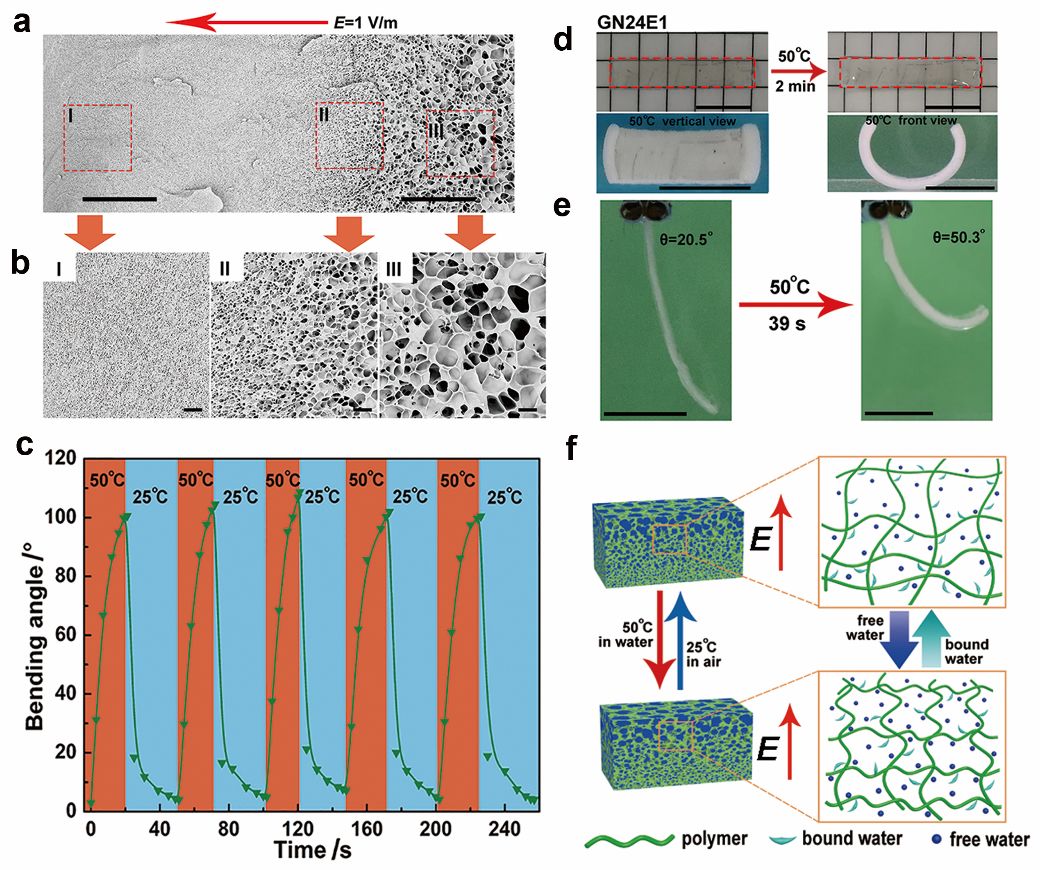

图2.（a）冷冻干燥后的仿生梯度水凝胶驱动器SEM图，（b）局部放大的SEM图，（c）GN24E1分别50°C水中弯曲响应和25°C空气中的可逆回复; （d）GN24E1在50℃去离子水中放置2 min后尺寸变化的光学照片。 （e）GN24E1分别在25℃和50℃的液体石蜡中弯曲。（f）在25°C和50°C下，仿生梯度水凝胶驱动器水传递的动态平衡机制示意图。

近日，该研究成果以“Rapid Recovery Hydrogel Actuators in Air with Bionic Large-Ranged Gradient Structure”为题，在线发表于ACS Applied Materials & Interfaces（DOI: 10.1021/acsami.8b13235）。

论文链接：

https://pubs.acs.org/doi/abs/10.1021%2Facsami.8b13235
