西南大学黄进教授和甘霖副教授：一维棒状纤维素纳米晶定向组装诱导单色发光及信息保护应用探索

西南大学黄进教授、甘霖副教授及冯娜研究生通过调控棒状纤维素纳米晶（CNC）的组装周期，将图案化CNC阵列所携信息隐藏于紫外区（如图1a所示）。同时，基于棒状纳米颗粒组装结构对光的局域共振作用，纤维素与光的非弹性碰撞大幅增强，使CNC的组装结构在紫外光照下实现了蓝光显影（如图1b和1c所示）。

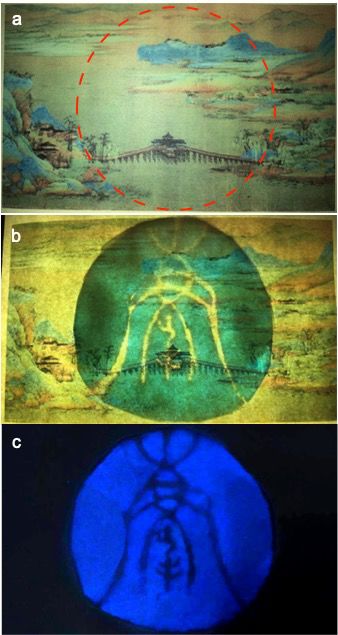

图1: 内衬图案化CNC组装结构的王希孟《千里江山图》复印图分别在(a) 可见光灯，(b) 可见光灯加紫外光灯，和(c) 紫外光灯下的照片。(a) 中红虚线为CNC组装结构所在位置。

CNC由于表面极性强，所带电荷量高，其在水中分散时易呈胆甾液晶相。若直接流延成膜，CNC的组装结构将具有手性，使其对光的局域共振结构减弱。因此，该工作通过蒸发诱导垂直组装的方式，使CNC在毛细力与重力作用下实现取向组装以消除手性（如图2a所示）。进一步通过调节组装前CNC分散状态及组装过程溶剂蒸发速率，可将CNC阵列的角度分度半峰宽缩小至6.73º（如图2b和2c所示）。

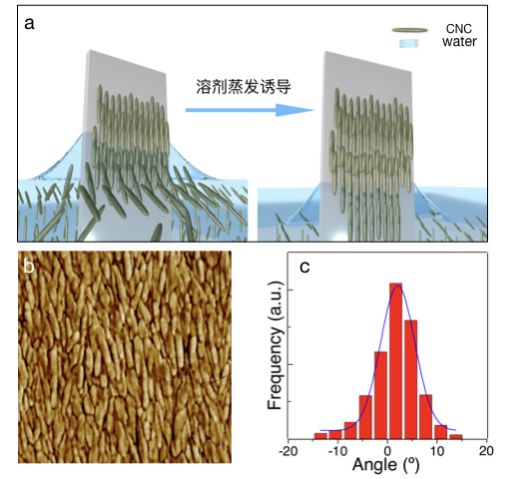

图2: (a) 溶剂蒸发诱导CNC垂直组装示意图，(b) CNC垂直组装的原子力显微镜图，和(c) CNC垂直组装结构的角度分布统计图。

此时，根据纳米阵列结构色波长公式(1)和CNC组装周期计算公式(2)，可得出CNC组装结构的理论值推导结果（公式(3)）。进一步通过选取合适长度的CNC，使CNC阵列的结构光成功地调控至紫外区（如图3a所示），便是该工作实现图案化CNC阵列信息隐藏的原理。

 （1）

其中，m为阵列维度系数（=1），λ_Bragg为结构色波长，D为CNC组装周期，n_eff为CNC组装结构的有效折射率，θ为入射角（=90º）。

（2）

其中，V_CP为CNC在密堆积中的理论体积分数，V_CNC为CNC在组装结构中的实际体积分数，L_CNC为CNC的平均长度。

（3）

其中，ρ_VA为CNC垂直组装膜的密度。

同时，两个现象可证明，CNC垂直组装结构在紫外光照下发蓝光是由CNC组装诱导的非弹性散射引起的。第一，当CNC无序排列（如图3d所示）时，CNC膜无光致发光现象。第二，CNC的光致发光谱（图3c）与CNC的拉曼光谱（图3b）完全对映（拉曼散射是光子能量减少的非弹性碰撞引起的）。

图3: CNC垂直组装膜的(a) 消光光谱，(b) 拉曼光谱，和(c) 光致发光光谱；(d) CNC无序组装的AFM图。

该工作所制备的CNC组装诱导发光膜，不仅无需担心光漂白，固态发光淬灭问题，且发光效率高（QE=13.9%），能实现信息隐匿和快速显影。作为一种生物质、无污染的固态发光结构，该材料在未来的信息保护，尤其是纸质证件的防伪等领域具有巨大的应用前景。

该研究以题为“Assembly-Induced Emission of Cellulose Nanocrystals for Hiding Information”发表在Particle & Particle Systems Characterization（2019, 1800412）期刊，甘霖副教授和冯娜研究生为共同第一作者，黄进教授为通讯作者。

原文链接：

https://onlinelibrary.wiley.com/doi/full/10.1002/ppsc.201800412

相关进展

西南大学黄进教授：橡胶交联网络中构建连联增强的导电网络

浙江理工大学余厚咏副教授小组在纤维素纳米晶增强聚乳酸复合绿色高阻隔包装材料上取得新进展

安徽农业大学汪钟凯教授与南卡罗来纳大学唐传兵教授：来源于植物油和纤维素纳米晶的超分子聚合物纳米复合材料
