中科院苏州纳米所张学同研究员团队在气凝胶相变隐身复合材料领域获进展

根据Stefan-Boltzmann定律  ，单位面积辐射能量与发射率以及热力学温度的四次方成正比。因此，红外隐身可以通过调节红外发射率或调控温度来实现。例如，制造具有微结构的特殊表面可以改变目标的红外发射率，但微结构并不赋予目标可调的红外发射率。量子阱、电致变色染料、相变材料等能够动态调控红外辐射，然而，在调谐过程中通常需要持续耗电，且响应速度慢、可调范围窄、柔韧性差。此外，通过调控温度可实现红外隐身，然而隔热毯等材料一般都比较厚重，易导致热量积聚。可见，有效地隐藏目标，使其对热红外探测器不可见仍然面临巨大挑战。

中国科学院苏州纳米技术与纳米仿生研究所张学同研究员领导的气凝胶团队制备了一种具有高孔隙率（98%）和高比表面积（365.99 m2/g）的柔性气凝胶薄膜，通过溶解杜邦^TM的Kevlar获得纳米纤维溶胶，再经刮刀涂布、溶胶-凝胶及后续的冷冻干燥过程获得Kevlar气凝胶薄膜。该气凝胶具有优异的隔热性能，室温环境下，热导率约为0.036 W/m·K，200μm厚的气凝胶薄膜覆盖在300°C的热源上，气凝胶表面温度仅为220°C，温差达到了80°C。与相变材料聚乙二醇复合并进行疏水化处理，制备出气凝胶/相变复合薄膜，该相变复合薄膜：（1）相变焓高达179.1 J/g；（2）红外发射率与多数环境背景匹配；（3）在3μm-15 μm红外波段具有超低红外透过率。在室外环境（如光照）下，用该复合薄膜覆盖无发热物体，可实现红外隐身。对持续发热物体（比如发动机），提出了气凝胶隔热层与相变复合薄膜叠加的组合结构：Kevlar气凝胶薄膜具有优异的隔热性能，根据目标与环境之间的温度差异，选择合适层数或者厚度的气凝胶层，可将温度降低至与环境温度匹配；相变复合薄膜具有低红外透过率，高温目标发射的红外光无法透过。因而覆盖这种组合结构的高温目标在红外照片中也能实现红外隐身。

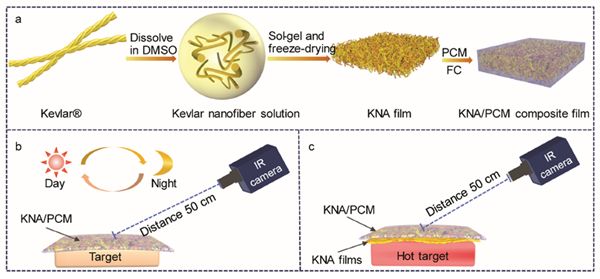

凯夫拉纳米纤维气凝胶薄膜的制备、与相变材料的复合及其隐身结构示意图

根据使用场景，选用匹配的气凝胶/相变复合薄膜，或者组合结构，即可实现红外隐身，如图所示。相关研究成果以Nanofibrous Kevlar Aerogel Films and Their Phase Change Composites for Highly Efficient Infrared Stealth 为题，已在线发表于国际期刊ACS Nano（ACS Nano 2019,13, 2236-2245），并入选ACS Editors’ Choice Article。

论文链接：

https://pubs.acs.org.ccindex.cn/doi/10.1021/acsnano.8b08913

来源：中科院

相关进展

中科院化学所赵宁研究员和徐坚研究员课题组:超轻超弹聚苯并恶唑气凝胶的制备及其在耐火隔热中的应用

新加坡国立大学(NUS)开发出世界上第一个用塑料瓶制成的气凝胶

同济杜艾副教授课题组受北极熊毛发结构启发，构建新型二氧化硅纳米管气凝胶

中国科学技术大学俞书宏教授团队实现由木材制备超细碳纳米纤维气凝胶

浙江理工大学姚菊明教授团队余厚咏副教授课题组在高长径比纤维素纳米纤维自交联气凝胶取得新突破

中国科学技术大学俞书宏教授课题组研制出新型隔热防火双网络复合气凝胶

浙江大学高超教授团队研发出高可拉伸全碳气凝胶弹性体
