西南交通大学汪建新教授团队在自愈合水凝胶领域取得新进展

近日，汪建新教授课题组借鉴了酶催化下盐酸酪氨之间的动态偶联反应，探讨了在温和条件下利用催化剂诱导盐酸酪氨衍生物之间发生偶联反应的可行性，并利用该可逆化学键来构筑兼具良好自愈性能、力学性能、黏附性能以及生物相容性的“自主性”自愈合水凝胶。

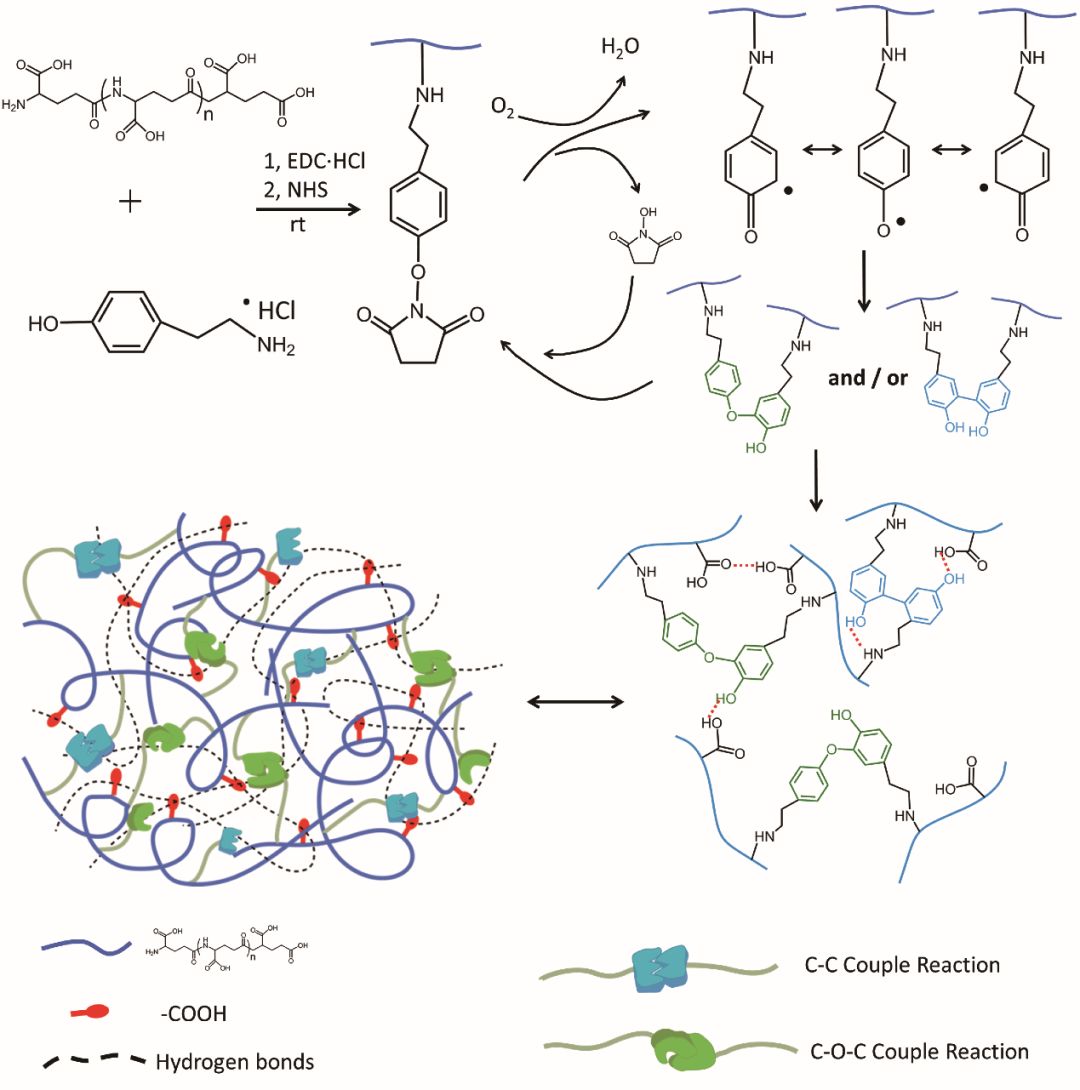

图1 水凝胶制备示意图

所得水凝胶的抗压强度可达17 MPa，最大拉伸强度约为0.16 MPa，伸长率可达到试样的4000％。对猪皮的最高拉伸粘附强度为 453 KPa，最高剪切粘附强度为147 KPa。自愈合24小时后，接触样品已经完全自愈合，切口消失，其拉伸强度和断裂伸长率均可达到原试样的98%，最后将水凝胶与细胞进行三维共培养，表征该水凝胶具有良好的生物相容性及在组织工程支架领域的潜在应用。该水凝胶优良的机械性能、粘附性能、超高的自主自愈合性能以及生物相容性为其在组织工程、创伤敷料等领域提供了良好的应用前景，同时通过引入这种温和条件下的偶联反应制备自主自愈材料为设计制备自愈材料提供了新的思路。

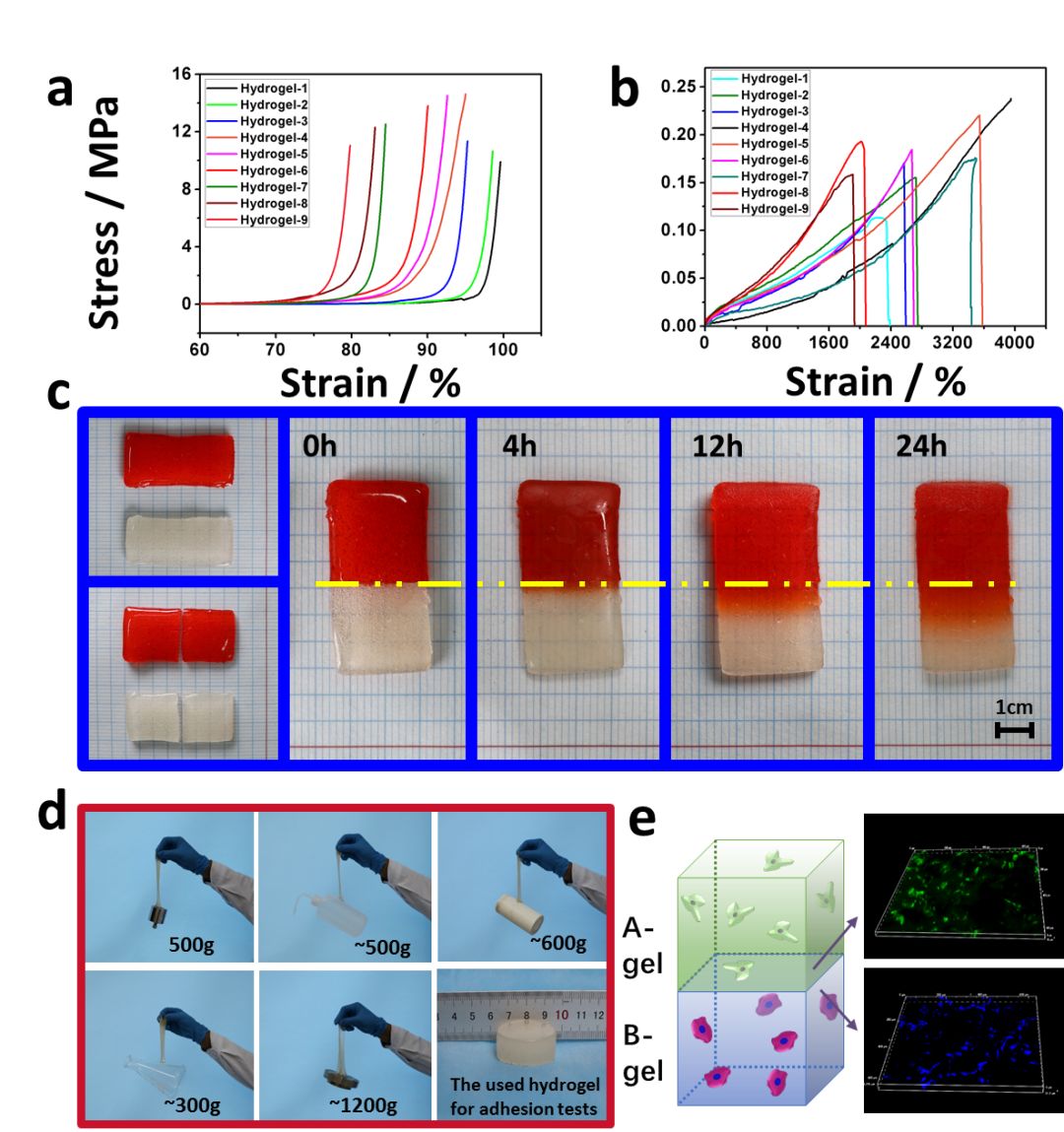

图2 (a) 压缩应力-应变曲线；(b) 拉伸应力-应变曲线；(c) 水凝胶自愈合过程照片；(d) 水凝胶与不同基材的粘附照片；(e) 水凝胶与细胞共培养的激光共聚焦荧光图

相关成果发表在Journal of Materials Chemistry B上（A dynamic-coupling-reaction-based autonomous self-healing hydrogel with ultra-high stretching and adhesion properties），论文的第一作者为西南交通大学材料科学与工程学院博士生王莹莹，通讯作者为汪建新教授。

论文链接：

https://pubs.rsc.org/en/content/articlelanding/2019/tb/c9tb00244h#!divAbstract

相关进展

北京林业大学杨俊副教授课题组在自愈合纳米纤维素复合水凝胶方面取得系列进展

华东理工田禾院士团队与耶路撒冷希伯来大学Itamar Willner院士团队在DNA形状记忆/自愈合水凝胶领域研究取得重要进展

北航刘明杰教授课题组：在零度下具有稳定的应变敏感性的抗冻、导电自愈油水凝胶

武汉大学张俐娜教授和清华大学危岩教授：用于控制释放和3D细胞培养的高效自愈合和双重响应性纤维素基水凝胶

燕山大学在可注射、可自愈超分子水凝胶领域取得重要进展
