吉林大学刘俊秋教授课题组利用具有酸碱刺激响应性的人造折叠体构建渗透性可控的呼吸囊泡

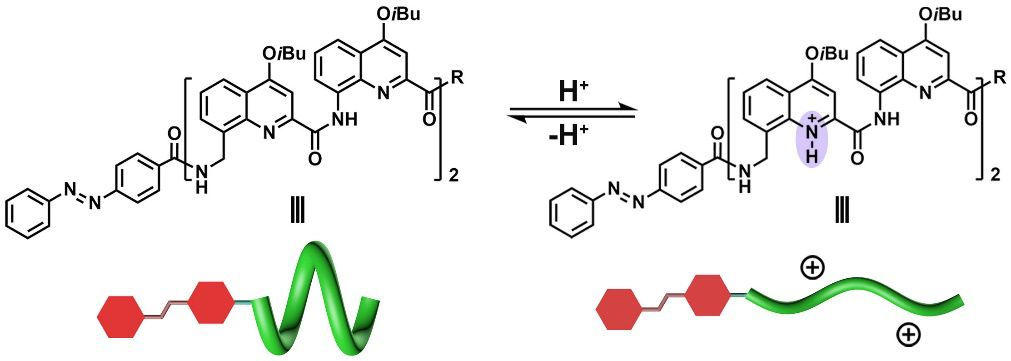

图1.螺旋寡聚物的结构式以及其酸碱刺激响应的解折叠-再折叠行为示意图。

受到天然弹性蛋白伸缩性质的启发，刘俊秋教授课题组设计了一种酸碱响应的喹啉类螺旋寡聚物，在酸性条件下，螺旋寡聚物上的喹啉结构容易发生质子化，从而导致整个螺旋结构发生解折叠。相反，当加入碱性溶液将酸中和掉之后，喹啉基元发生去质子化，促使寡聚物由解折叠状态转变到初始的折叠状态（图1）。研究人员将偶氮苯基团连接到螺旋结构的N端，使之与α-CD在水溶液中进行主客体复合并进一步自组装形成空心的超分子囊泡结构。通过改变溶液的pH值，去调控超双亲螺旋的解折叠-再折叠构象变化时，超分子囊泡并没有发生破裂而是表现出大小可逆的伸缩变化，研究人员将其形象地称为呼吸囊泡（图2）。

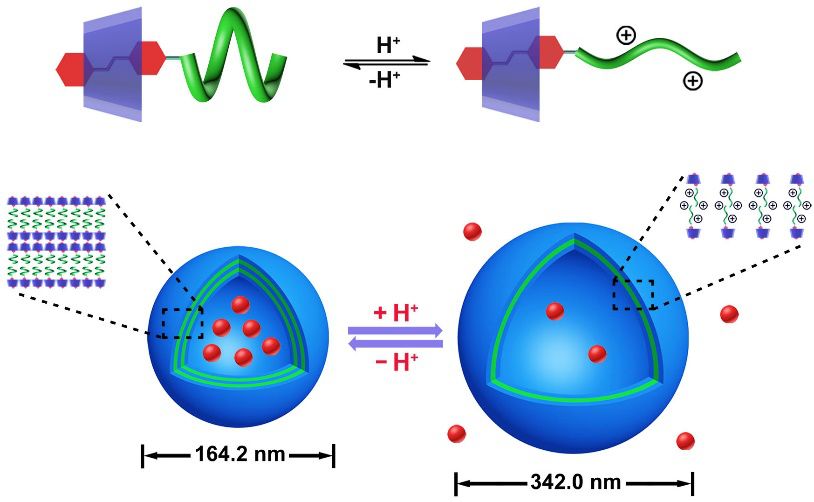

图2. 以超双亲螺旋分子为构筑基元的呼吸囊泡示意图。

在中性条件下（pH = 7），通过冷冻透射电子显微镜和动态光散射的表征，可以得知这种超分子囊泡的平均粒径为164.2 nm，壁厚约为25.6 nm，当把溶液的pH值降到4时，超双亲螺旋基元会被部分质子化，从而增加了囊泡表面的分子间斥力，在120 分钟之内，超分子囊泡的平均粒径增加到342.0 nm，并且囊泡壁也变薄至3.9 nm。通过冷冻透射电子显微镜可以很清晰地观测到囊泡壁的薄-厚变化（图3a,b）。通过对溶液pH值进行反复调节，这种超分子囊泡可逆的尺寸变化可以重复4次以上。除此之外，利用偶氮苯基团的光致变构性质，还可以实现对囊泡解组装-再组装行为的精确调控。

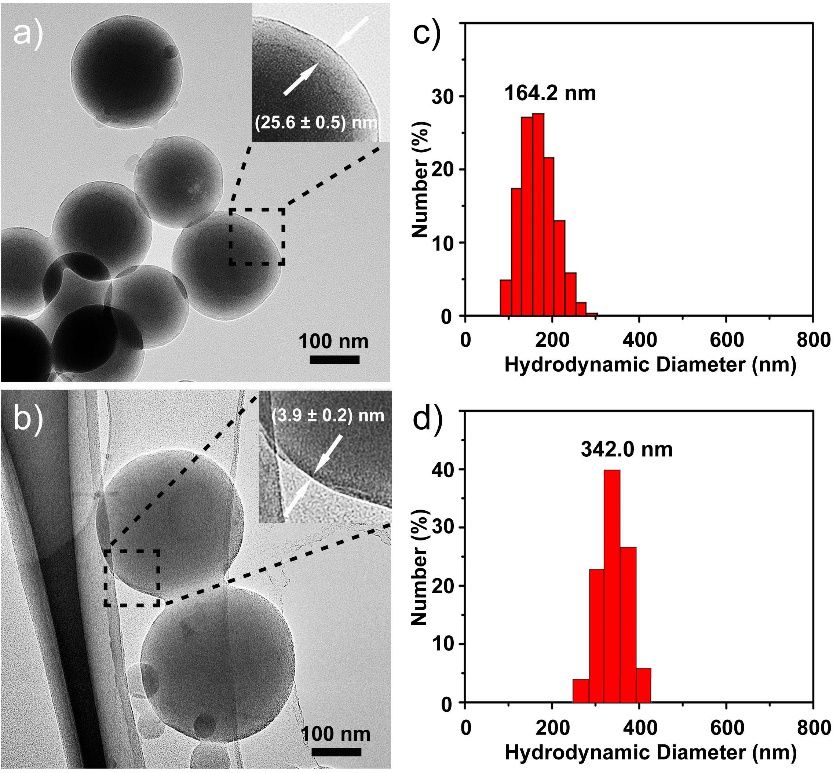

图3. (a) pH = 7 和 (b) pH = 4时，超分子囊泡的冷冻透射电子显微镜表征图像。(c) pH = 7 和 (d) pH = 4时，超分子囊泡的动态光散射表征。

更加有趣的是，当这种超分子囊泡通过呼吸作用变大之后，囊泡壁变薄且通透性也随之增加，从而促使包裹在囊泡内部的小分子被刺激释放出来。研究人员利用5(6)-羧基荧光素和阿霉素验证了囊泡的可控释放行为，并将其发展成为一种具有刺激相应性的抗癌药物载体。

以上研究成果发表在ACS Applied Materials & Interfaces（已online，DOI: 10.1021/acsami.9b09632），论文的第一作者为吉林大学化学学院博士生闫腾飞，通讯作者为刘俊秋教授。

论文连接

https://pubs.acs.org/doi/abs/10.1021/acsami.9b09632

相关进展

巴黎高科化学学院李敏慧教授课题组：CO2响应的囊泡-胶束可逆转变的AIE高分子

西安交通大学张彦峰研究员开发一种基于动态脲键的pH响应自交联囊泡

南开大学王维教授课题组与德国合作者合作:解开立方相囊泡形成之谜

复旦大学陈国颂-江明课题组在原位糖脱保护引发囊泡形貌转变和免疫激活研究中取得重要进展

同济大学杜建忠教授和海军军医大学许硕贵教授设计一种新的仿多肽抗菌囊泡：化不利因素为有利因素，“一箭双雕”促进骨修复
