南京大学蒋锡群教授课题组合成可自组装为纳米级晶体二维膜和囊泡的新型非平面环状π共轭分子材料

来源：Research科学研究

近期南京大学蒋锡群教授课题组设计并合成了四种环对苯撑([n]cycloparaphenylenes, [n]CPPs)及其衍生物，即八元环的对苯撑（[8]CPP），芘基团改性的八元环的对苯撑（[8]CPP-pyrene），四苯基乙烯改性的八元环的对苯撑（[8]CPP-TPE）和羧基改性的八元环的对苯撑（[8]CPP-COOH），其中[8]CPP-pyrene，[8]CPP-TPE和[8]CPP-COOH是新化合物（图1（a）、（b））。

图1 （a）四种CPP结构示意图 （b）[8]CPP-pyrene，[8]CPP-TPE和[8]CPP-COOH的合成路线图

他们系统研究了环对苯撑及其衍生物的光谱及自组装性质。通过荧光光谱对环对苯撑在溶液中的自组装行为进行了研究。研究发现随着浓度的增加，溶液激发光谱逐渐红移（图2）。

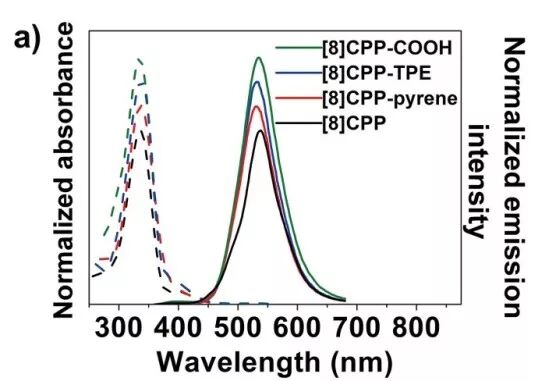

图2（a）[8]CPP， [8]CPP-pyrene，[8]CPP-TPE及[8]CPP-COOH归一化的紫外可见吸收（虚线）和荧光发射光谱（实线）图。其中浓度：10−6 M，荧光发射光谱的激发波长为λex=340 nm

图2（b）归一化的[8]CPP在THF溶剂中不同浓度的荧光激发光谱变化颜色划分图(λem=540 nm)

显著的荧光激发光谱红移的表明这些非平面的环状共轭分子在高浓度时发生聚集。进一步发现了环对苯撑分子在溶液中可以自组装成结构不同的超薄纳米晶体薄膜和纳米多层结晶囊泡。（图3，图4）分子可以精确地堆在一起形成高度有序的结构，在堆积中呈倾斜堆积的方式。纳米膜和囊泡形成的关键驱动力是环对苯撑分子在特定溶剂中的结晶作用和π-π相互作用，这个作用力足以维持囊泡的曲面结构。并且通过改变混合溶剂中环对苯撑的浓度、混合溶剂四氢呋喃与水的比例，可以控制自组装环对苯撑囊泡的大小。

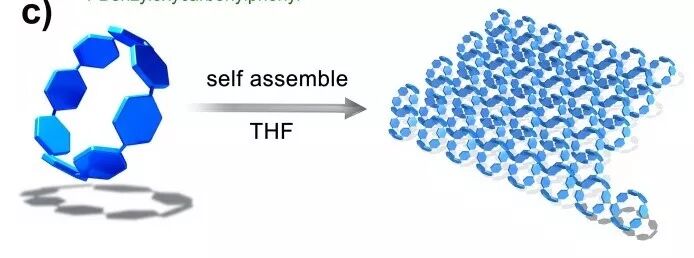

图3 [8]CPP在THF中自组装形态示意图

（a） [8]CPP；（b）[8]CPP-pyrene；（c）[8]CPP-TPE；（d） [8]CPP-COOH

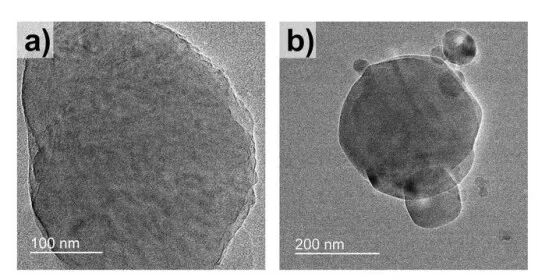

图4（a-d） 四种CPP在四氢呋喃THF中的冷冻电镜cyro-TEM图

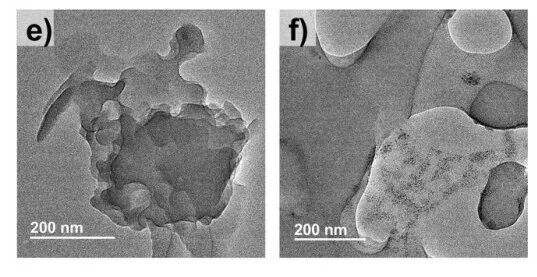

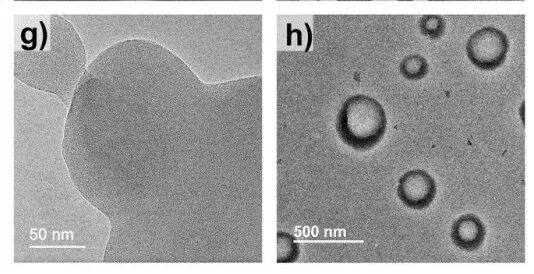

（e） [8]CPP；（f）[8]CPP-pyrene；（g）[8]CPP-TPE；（h）[8]CPP-COOH

图4（e-h）四种CPP在THF溶剂中的常温电镜TEM图

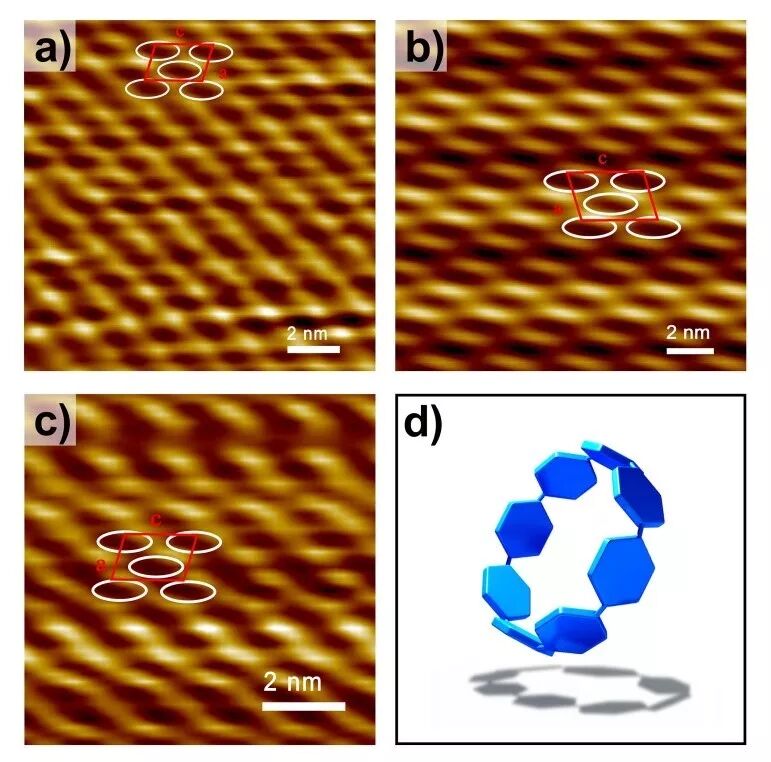

进一步通过扫描隧道显微镜（STM），观测到了三种二维膜形态的环对苯撑的单个分子在组装体中的形态（图5），CPP的STM影像形貌接近为椭圆而非正圆，这是因为CPP分子在二维平面上不是平铺在表面，而是与表面呈一定夹角，即CPP分子以倾斜的方式站立在膜的表面，STM探针在扫描过程中得到的图像是CPP分子在表面上的椭圆型投影。

（a） [8]CPP；（b）[8]CPP-pyrene；（c）[8]CPP-TPE

图4 （a-c）三种CPP从THF中析出的扫描隧道显微镜STM图，（d） [8]CPP分子的投影为椭圆的示意图

在本工作中，合成了一系列环对苯撑化合物，研究发现这些非平面刚性环状分子可以在溶液中自组装成二维晶体的纳米薄膜和纳米多层结晶囊泡。这种具有可控形貌和光学性质、有结晶性能并且定向排列的非平面π共轭环状分子的自组装超分子将有可能成为一类新的具有独特光学、电子和生物学功能的新材料。

论文链接：

https://spj.sciencemag.org/research/2019/1953926/
