南科大/浙大团队《Sci. Adv.》：在3D打印水凝胶-高分子复合结构方面取得重要研究进展
水凝胶是一种含水量较高的聚合物网络，通过将水凝胶与其他高分子材料快速键合形成水凝胶-高分子复合结构，可起到保护、增强水凝胶结构或引入新功能的作用，在生物医疗、柔性电子、软体机器人等诸多领域有着巨大的应用价值。目前研究者主要将精力集中在水凝胶与硅胶间的复合，且结构多为简单的层状结构，极大地限制了其应用。虽然基于数字光处理的3D打印技术可对各种光敏水凝胶和高分子材料进行三维成型，但是水凝胶与其他高分子材料界面间的结合力较弱，如何在打印水凝胶-高分子复合结构的同时增强不同材料间的界面结合力仍然是一个难题。
近日，南方科技大学机械与能源工程系葛锜副教授课题组与浙江大学曲绍兴教授课题组合作研究发现，利用改性水溶性光引发剂-2,4,6(三甲基苯甲酰基)二苯基氧化膦（TPO）在引发丙烯酰胺水凝胶光聚合反应时的不完全性，使其能与包括弹性体、刚性聚合物、ABS类树脂、形状记忆高分子在内的不同（甲基）丙烯酸酯类树脂形成共价界面，极大地提高了水凝胶-高分子材料的界面结合力。如图1所示，利用该团队自主开发的数字光处理技术多材料3D打印系统，可实现水凝胶-高分子高精度多材料复杂混合三维结构的快速一体化成型。通过三个应用案例，证明了所提出的新方法可以极大地丰富水凝胶-高分子结构与器件的设计自由度，并对其功能和性能实现进一步的提升。

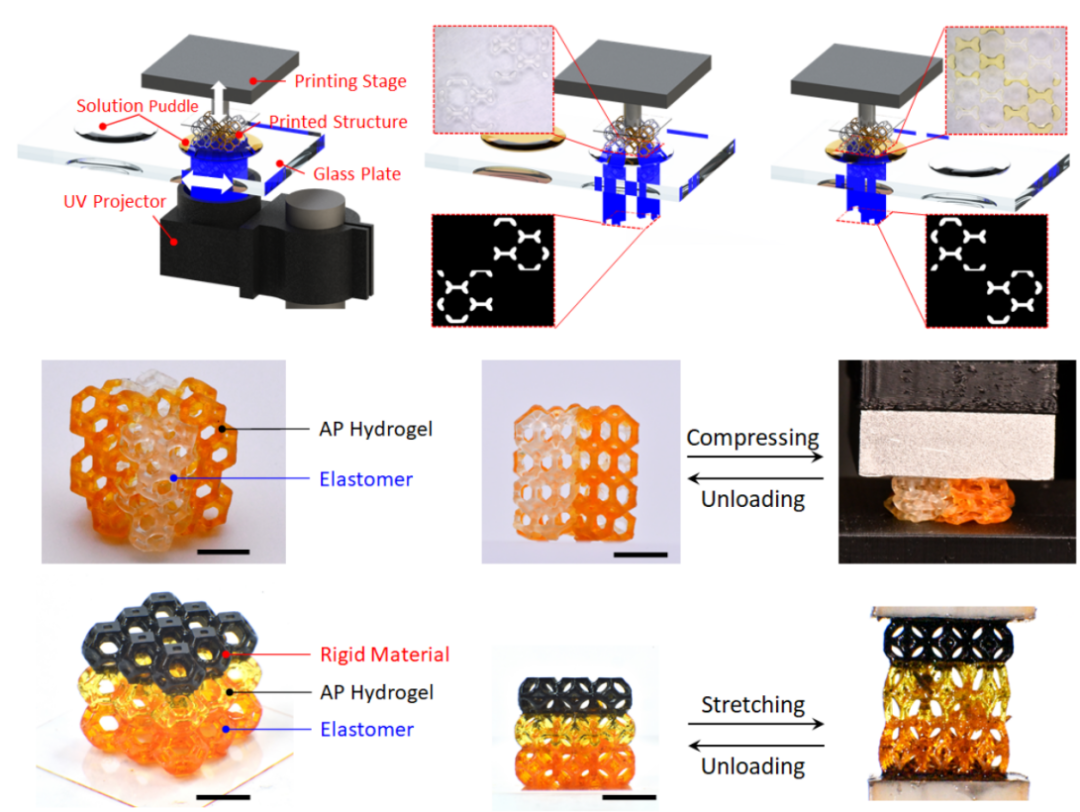

图1. 多材料3D打印水凝胶与其他高分子材料的复合三维结构
利用该多材料3D打印技术可实现多种水凝胶三维复合材料结构的快速一体化成型。通过刚度增强微结构设计，水凝胶复合材料的模量有几十倍甚至几百倍的提升，如图2所示。此外，通过调节微结构局部尺寸，还可实现对水凝胶复合材料局部刚度的调控。

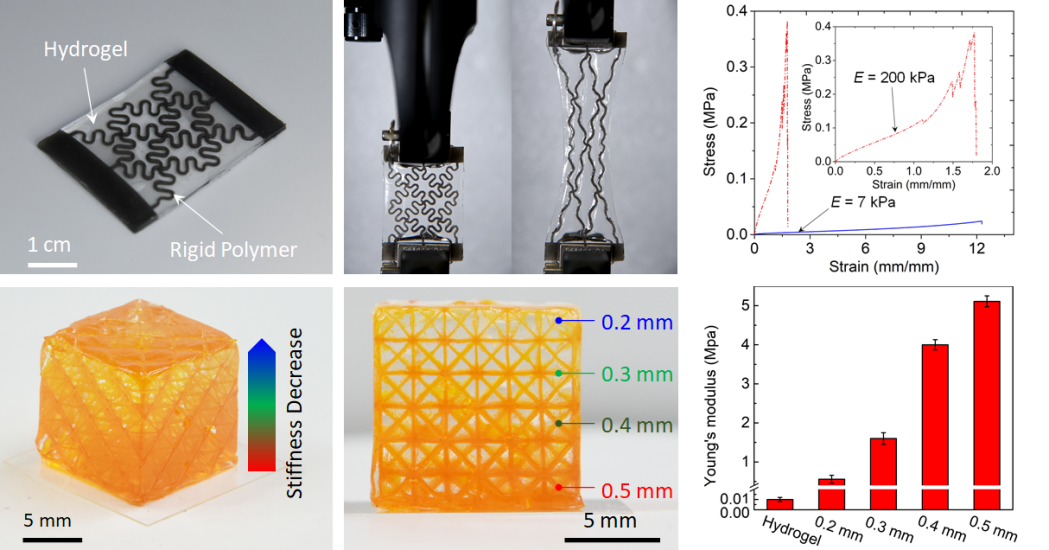

图2. 多材料3D打印水凝胶复合材料三维结构
通过该技术制备的具有药物缓释功能的水凝胶-形状记忆高分子（SMP）心血管支架如图3所示。3D打印的形状记忆高分子材料使得心血管支架在体温37℃环境下能够自动展开撑开硬化、狭窄的心血管，而嵌入的水凝胶材料则使其具备了药物缓释功能。

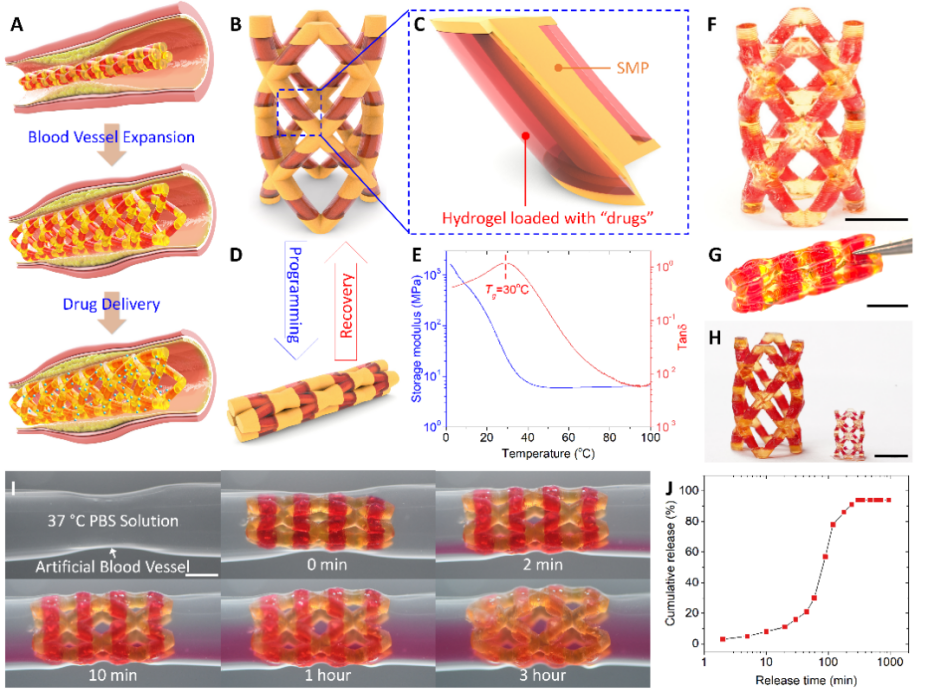

图3. 3D打印的具有药物缓释功能的形状记忆心血管支架
该技术还可用于多功能软体驱动器的快速一体化成型。如图4所示，通过多材料3D打印离子导电水凝胶与光敏弹性体可将应变传感功能赋予软体驱动器，实现软体机器人的驱动-传感快速一体化成型。

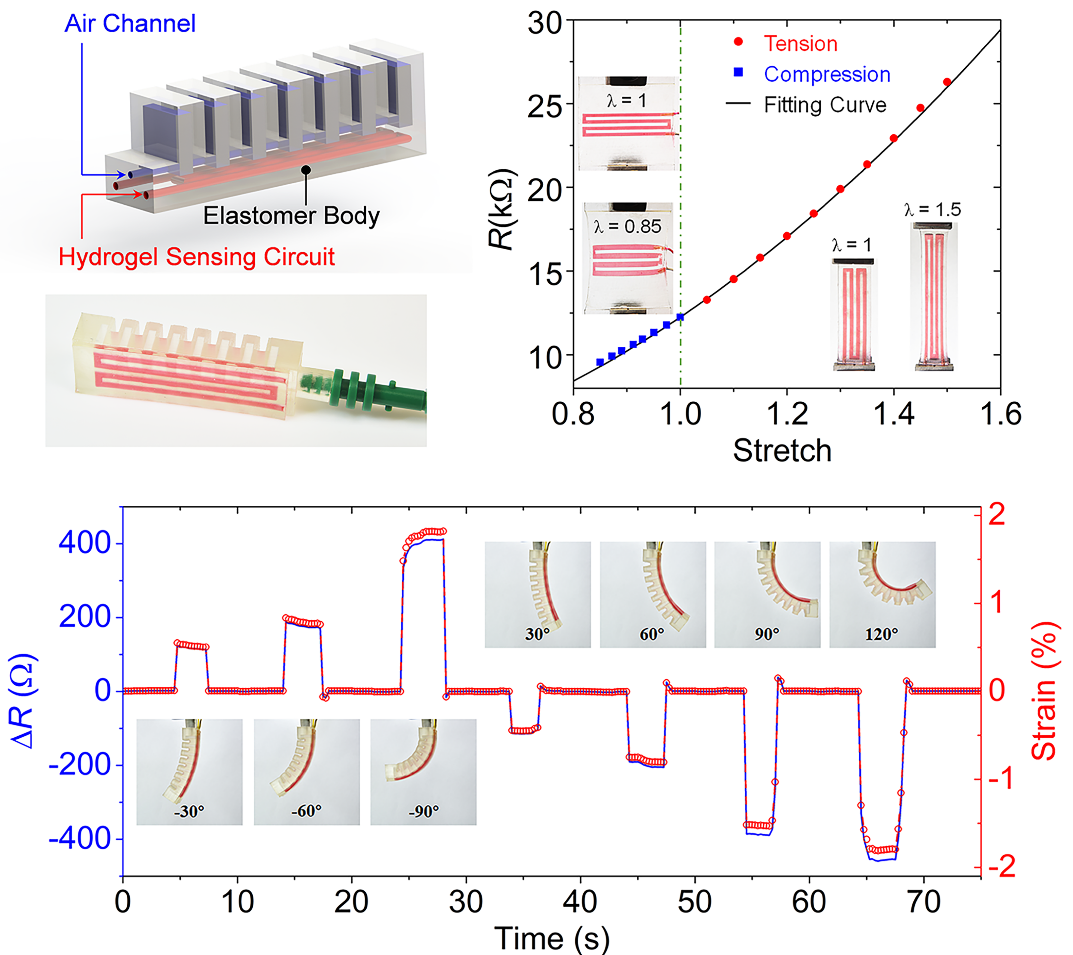

图4. 3D打印的具有应力传感功能的软体驱动器
该项研究拓宽了水凝胶-高分子材料复合结构成型方法和能力，在开发新型多功能软体器件方面具有较大应用潜力。
以上相关成果发表在Science Advances上，并被杂志封面重点报道，DOI: 10.1126/sciadv.aba4261。南方科技大学为本论文第一单位，南方科技大学、西北工业大学和浙江大学为本文共同通讯单位。该项研究得到广东省重点领域研发计划、国家自然科学基金等项目资助。
文章链接：
https://advances.sciencemag.org/content/7/2/eaba4261
相关进展
浙江大学曲绍兴教授课题组在“韧性冰”-低温韧性水凝胶研究方面取得新进展
哈佛大学锁志刚教授课题组报道软材料原位粘接法：适用于性质各异的软材料、任意加工工艺
南开大学孙平川研究员课题组：基于LCST-UCST温敏高分子协同驱动的双向大角度弯曲水凝胶驱动器
宁波材料所陈涛研究员团队与纳米能源所王中林院士、潘曹峰研究员团队合作《AM》：开发出自修复、可粘附高分子水凝胶柔性触摸屏
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina （或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
点
这里“阅读原文”，查看更多
