广西大学孙建平/石绍宏 CEJ: 设计具有优异荧光性能和pH响应性的生物质碳量子点@聚乙烯醇薄膜用于智能检测

本文要点：

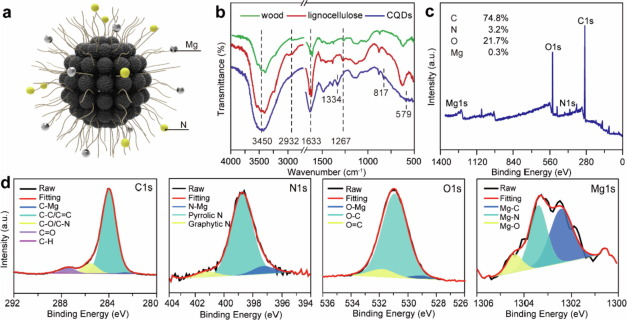

通过FT-IR和XPS分析研究了CQD纳米颗粒的结构特征。CQD的电位示意图如图1a所示，其中多元素掺杂在CQD框架表面。为了实验证明这种可能的掺杂，木屑、木质纤维素和CQD纳米颗粒的FT-IR光谱如图1b所示。可见，CQDs光谱中官能团的特征吸收与木材和木质纤维素样品几乎相同。然而，与木材和木质纤维素的光谱相比，CQDs的光谱存在一些差异。如图1c所示，CQDs的XPS宽扫描光谱在284,399,531和1303 eV处有4个特征峰，可以分别归属于CQDs的C, N, O和Mg元素。插图显示了原子百分比，分别为C ~ 74.8%、N ~ 3.2%、O ~ 21.7%和Mg ~ 0.3%。这些成功的掺杂将进一步丰富CQDs框架的表面态，使其具有优异的发光性能。因此，通过对CQD纳米粒子的结构分析，充分证实Mg和N元素成功地掺杂在CQDs框架上。

上述工作为CQD纳米颗粒的结构和性质提供了一个全面的认识。然而，要实现理想的应用，仍有一个内在的不足需要克服，即CQDs在溶液态聚集引起的荧光猝灭。基于之前报道的工作，将CQDs封装到聚合物基体中是限制CQDs运动并使其均匀分散的有效方法。采用这种策略，CQDs@PVA薄膜成功制备，如图3a所示。显然，它在可见光下保持了很高的透明度。为了进行定量分析，在紫外可见波数(200 ~ 700 nm)下测定了纯PVA和CQDs@PVA薄膜的透过率。如图3b所示，在低波数区域(紫外光)，CQDs@PVA膜的透过率略低于纯PVA。这主要是由于CQD纳米颗粒对紫外光的吸收作用，如图3d所示。相比之下，CQDs@PVA薄膜在高波数区(可见光)的透光率显著提高，达到88%左右，与纯PVA的透光率基本相同。这种高透光性能可能是由于CQD纳米颗粒在PVA基体中的均匀分布所致。图3c进一步观察了薄膜的横截面。表面光滑，厚度达180 μm。在高倍SEM图像中(图3d)，几乎没有团聚的颗粒。为了更直观的观察，在图3e中检测到了C, N, O, Mg元素的EDS扫描。

原文链接：

https://doi.org/10.1016/j.cej.2022.136442

相关进展

南京林业大学周晓燕教授课题组：橙色荧光发射的碳量子点在伤口pH检测中的应用

合肥工业大学陈雷教授团队研发类石墨相的氮化碳(g-C3N4)量子点显示新材料

天津大学封伟教授团队在长寿命室温磷光氟氮双掺杂碳量子点领域取得重要进展
