如何基于CANoe 12.0和vTESTstudio完成TC8车载以太网一致性测试？

原创北汇信息王昊天北汇信息

收录于合集

车载以太网测试相关技术分享，之前我们已经从环境设备组成、被测对象组成再到测试过程和测试结果分析，分享了完整的PMA测试（点此回顾>>）、IOP测试（点此回顾>>），以及TC8-SOME/IP（点此回顾>>）、1000BASE-T1物理层PMA测试（点此回顾>>）、DoIP及以太网诊断测试（点此回顾>>）相关技术干货及测试实践，本期给大家介绍的是如何基于CANoe 12.0和vTESTstudio完成TC8车载以太网一致性测试？

概述

在车载以太网标准化的进程中，OPEN联盟起到了重要的推动作用。汽车行业中很多OEM、供应商以及芯片制造商都加入了联盟，旨在确保车载以太网的兼容性和互操作性。其中TC8是针对ECU级别的车载以太网一致性测试规范。

Vector公司在今年第二季度推出了CANoe的12.0版本，其中最引人注目的新特性之一便是对TC8的支持。Vector将其作为一个示例工程（Sample Configuration）提供给了用户，本文将向大家详细介绍此工程的使用方法。

下图展示了执行TC8测试所涉及到的工具链。

图1：使用vTESTstudio和CANoe执行TC8测试

vTESTstudio

vTESTstudio是Vector推出的一款测试设计工具，在Vector提供的TC8示例工程中：

所有的测试脚本都由vTESTstudio进行开发和管理
用户可以在此修改或者添加测试脚本，但一般是不需要的
脚本编译过后，将生成的文件导入CANoe中进行测试执行

在执行TC8测试之前，有很多测试参数需要配置。根据测试内容的不同（比如ARP，ICMPv4，IPv4等等）， vTESTstudio工程中也划分了不同的测试单元（Test Unit），每一个测试单元都需要独立进行配置。

测试参数分为两种：

通用参数

比如IP地址，MAC地址等等。

在“GeneralTestParameters.vparam”这个文件中定义，这些参数只需设置一次，不同测试单元都引用此文件中的参数。

特有参数

每个测试单元都有独立的参数文件，

比如“ArpParameters.vparam”，这个文件定义了ARP测试时需要的特殊参数。

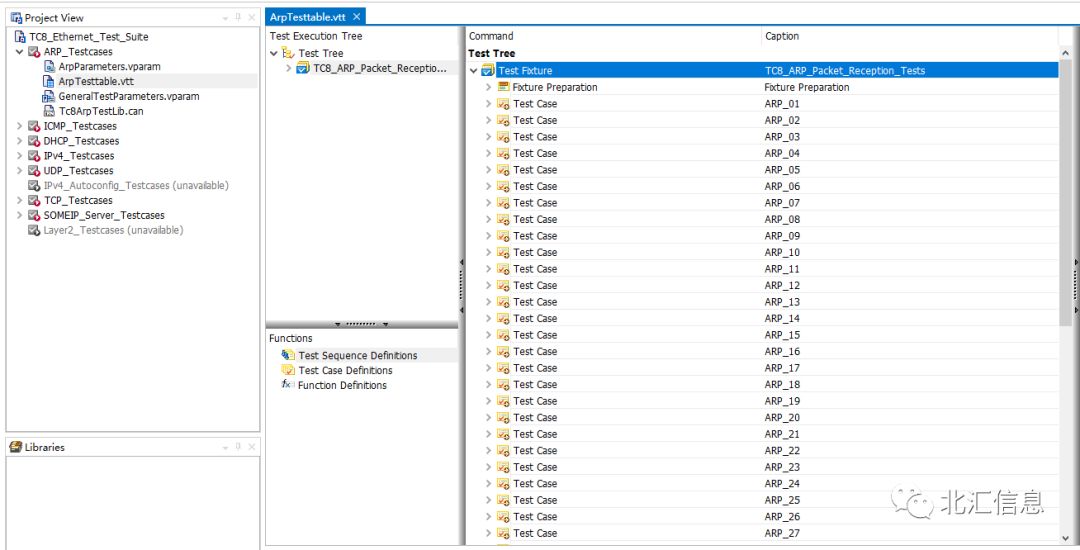

图2：测试脚本

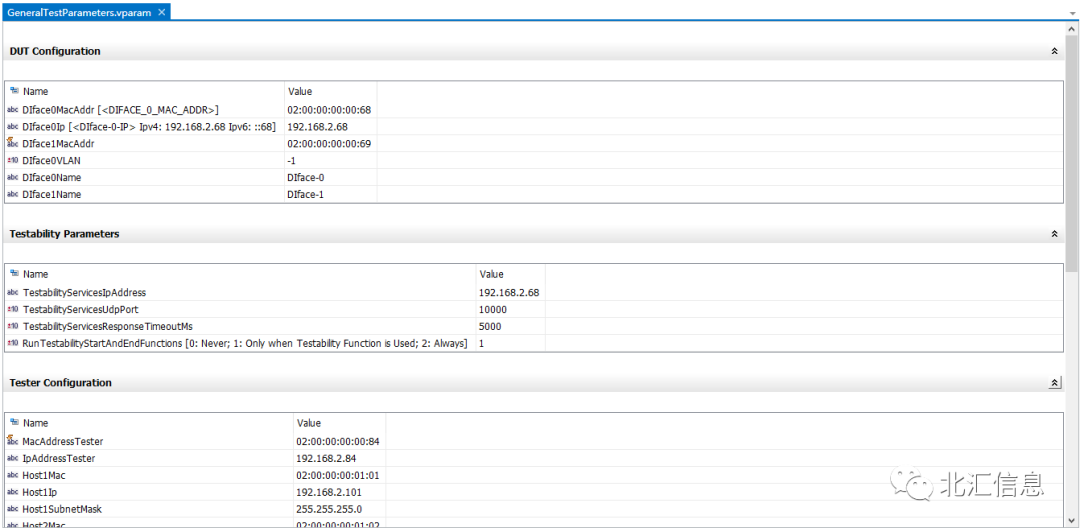

图3：通用参数

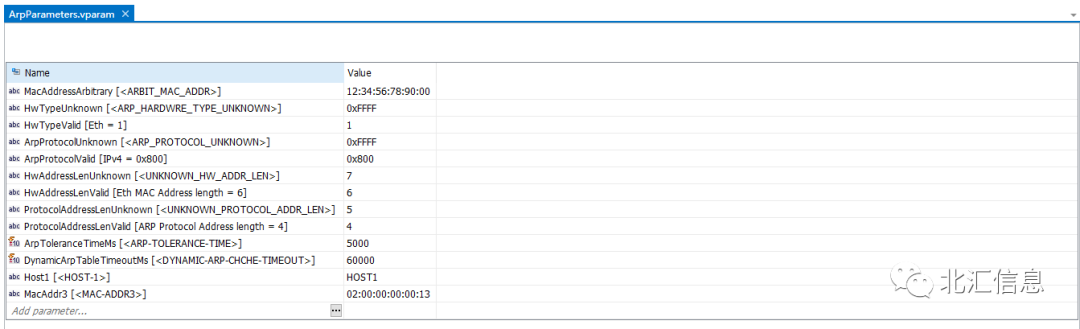

图4：特殊参数

在通用参数中，有一类参数需要特别介绍一下——测试桩（Upper Tester）参数，位于“Testability Parameters”这个分组中。

测试桩是集成在被测对象中的一个应用程序，用来接收测试系统的指令，来使被测对象进入某种状态或发送某些指定的数据。测试桩参数是用来配置测试桩行为的一组参数。

目前测试脚本中的测试桩指令基于“AUTOSAR testability protocol”——一个由AUTOSAR定义的测试桩协议。在执行测试之前，用户需要确认被测设备中已经集成了测试桩，并且支持此协议。

需要注意的是，目前版本的“AUTOSAR testability protocol” 中定义的功能是不足以支持TC8所有测试的，比如ARP的部分测试，此示例工程中的实现仅仅是一种“示例”，理论上这部分测试桩的功能需要用户自行定义，并在 vTESTstudio中修改或添加脚本。

CANoe

CANoe提供了TC8测试的执行环境，如果用户仅仅需要执行测试，而不需要修改脚本，那么上面提到的vTESTstudio是不需要的。执行TC8测试所需的软件最低版本为12.0，并且带有Ethernet option。

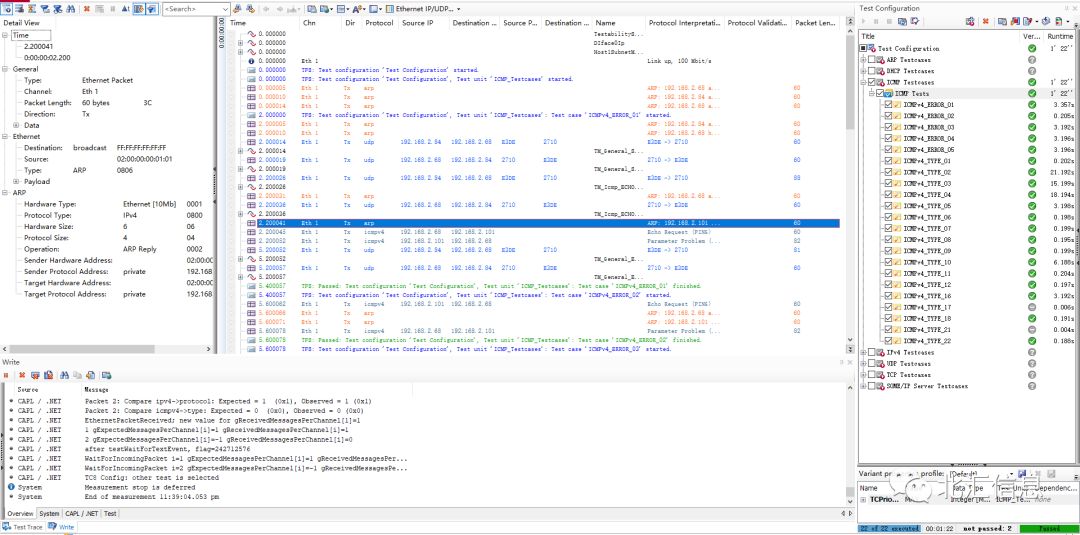

图5：CANoe中的执行环境

至于硬件接口设备，理论上可以使用任何支持IEEE 100BASE-T1的Vector以太网接口硬件，但是不同的硬件提供了不同的功能，比如VT6306，由于支持一些以太网线缆故障的仿真，故可以支持部分物理层测试的自动化执行，这是VN56XX系列硬件所不具备的。

除此之外，部分被测设备可能需要特殊的唤醒方式，比如CAN唤醒，这时便需要支持CAN通道的接口设备。

测试用例执行完成之后，CANoe可生成HTML格式的测试报告，测试报告中展示了测试结果统计，以及每个测试用例、每个测试步骤详细的执行内容和结果。

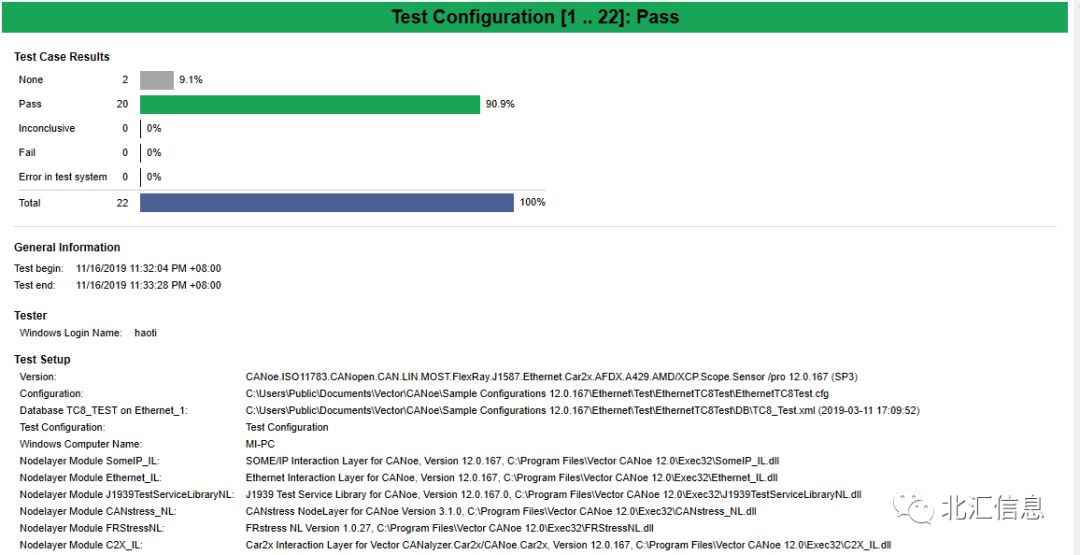

图6：测试报告中的测试结果统计

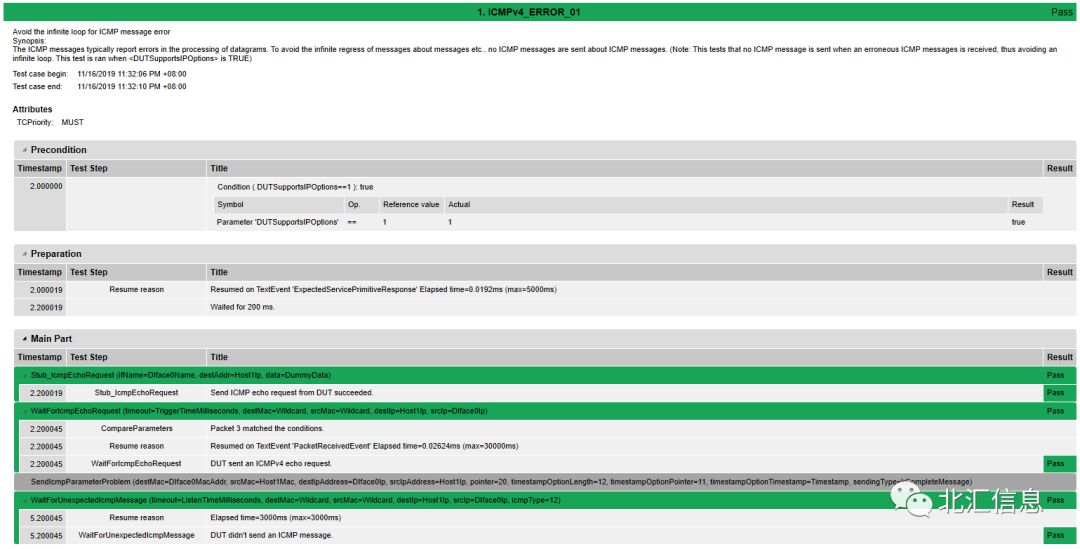

图7：测试报告中的详细测试执行情况

示例工程中还提供了一个仿真节点，此节点实现了完整的测试桩功能，用户可将工程的执行环境设置为“Simulated”，便可以将这个仿真节点作为被测节点，作为展示和学习使用。

至于覆盖度方面，截至CANoe 12.0 SP3版本，TC8各类测试的覆盖情况如下表所示，可以看到其中某些测试目前还不支持，相信在后续的小版本更新中会逐渐补充上来。

图8：TC8覆盖情况统计

总结

CANoe具备仿真，分析，诊断，测试功能于一身，支持车载常见总线通信技术，具有丰富的I/O板卡资源，提高了TC8测试的效率和自动化程度；同时采用了vTESTstudio进行测试用例的开发和管理，使易用性得以提升，用户花费较少的学习成本即可熟练使用。

作为汽车行业的标杆产品，CANoe也不断扩展其功能来应对新的需求和挑战，此次对TC8的支持是一次重要的更新，对于汽车行业的用户来说，可以从CANoe的仿真和测试功能上获得更多的支持，将有力地推动车载以太网技术的普及。

注：文中部分图片资料来源于Vector

>>>>
