PPS QC4+ PE，WIZ唯智96W五口超级充电站开箱评测（PQ9901）

-----充电头网深度评测 第966期-----

现在在人们的日常生活中电子产品已经发挥着越来越大的作用，并且已经离不开电子产品了，而随着电子产品的不断发展，身边的已经不仅仅是手机这么简单了，笔记本电脑、平板、甚至是蓝牙耳机，而这一切都是依靠电力来驱动的，而现在很多人的办公桌包括小编的工作台就有很多需要充电的，而数量多并且参差不齐的充电器让小编的工作台凌乱不堪，越来越多的人们需要一款新式充电器来拯救凌乱不堪的桌面。在此之前小编曾经向大家介绍过WIZ唯智96W五口超级充电站的上市信息。而此次将为大家带来这款产品的详细评测，一起来看看吧。

一、开箱

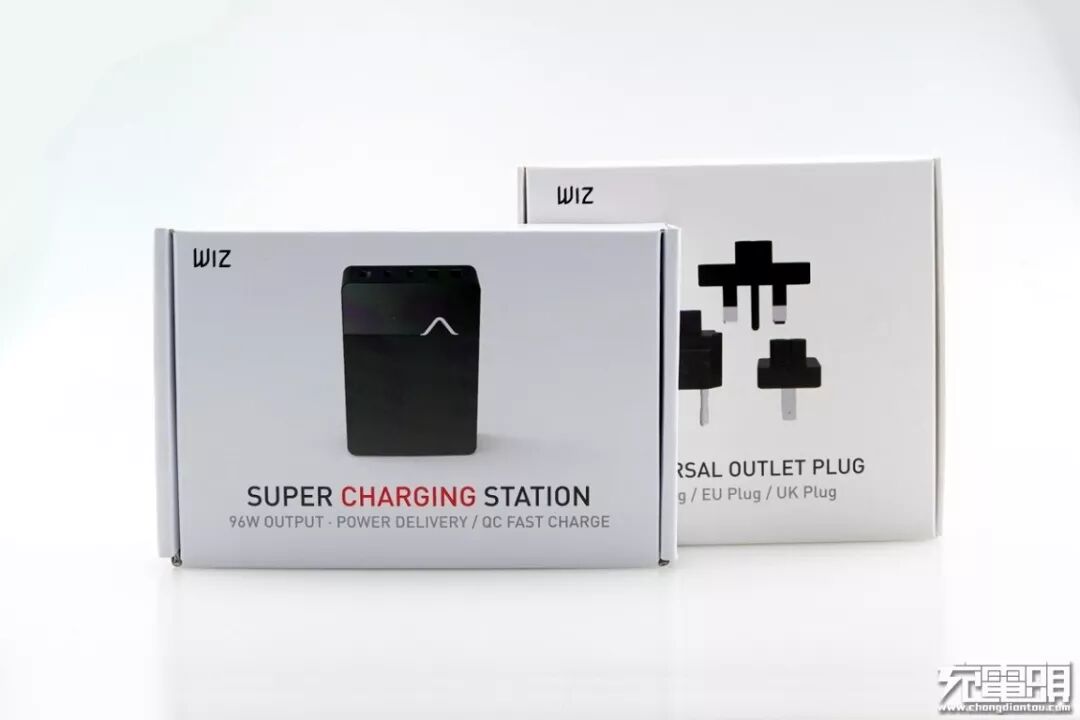

1、正面

这一次小编拿到的是两个外包装盒，不过只是一个产品，另外一个是配件的单独包装，并且从示意图上面就可以看得出来产品是标配不止一款插头的。左上角带有“WIZ”的Logo标识，中间为产品的外形图片，并且下面带有“SUPER CHARGING STATION”的字样，意为超级充电系统，小字部分为产品的性能说明，这个我们稍后再看。

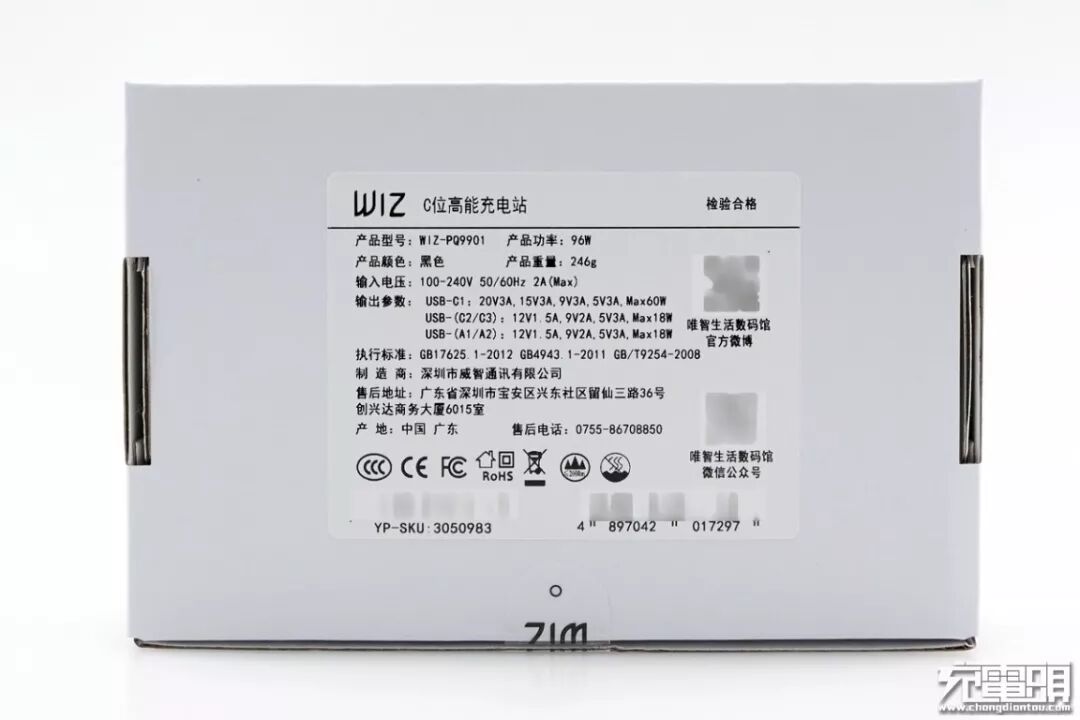

2、背面

一起来看下产品的背面参数
产品名称：WIZ C为高能充电站
产品型号：WIZ-PQ9901
产品功率：96W
产品颜色：黑色
产品重量：246g
输出参数：
USB-C1:20V 3A、15V 3A、9V 3A、5V 3A
USB-（C2/C3）：12V 1.5A、9V 2A、5V3A
USB-（A1/A2）：12V 1.5A、9V 2A、5V 3A

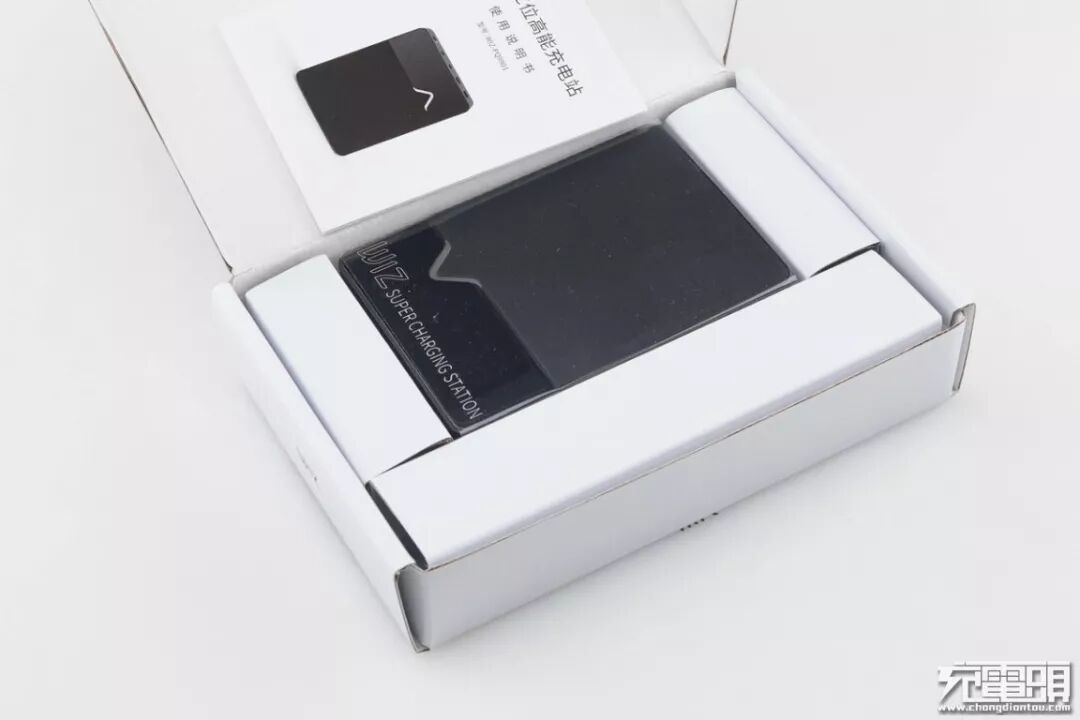

3、加厚内胆

打开包装盒，产品静静的躺在里面，周边加厚内胆可以很好的固定产品，并且可以起到缓冲的作用，防止产品在运输的过程中造成损坏，确保产品安全完好的送到消费者的手中。

4、保护膜

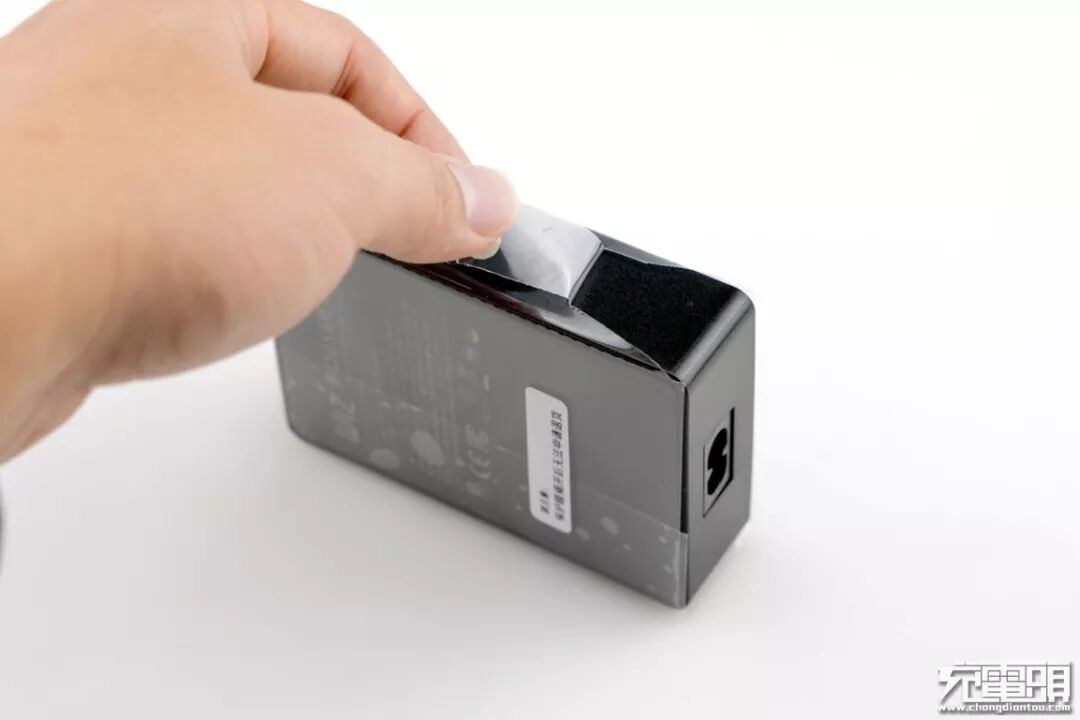

拿出产品，在产品的外部包有一层透明保护膜，可以起到保护产品外壳，防止刮伤的作用，并且值得一提的是，防刮透明胶纸一旦撕开就无法退货了。

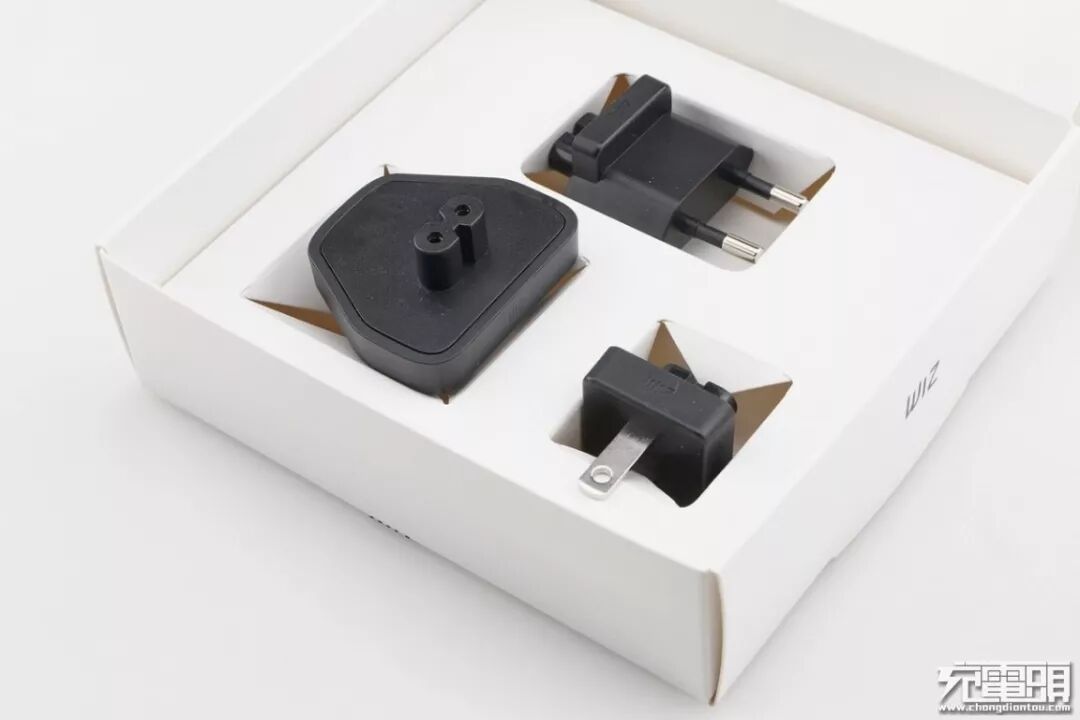

5、配件包装盒

而在另外一个包装盒内，带有三个不同规格的插脚，方便用户在不同的区域使用，使用范围变的更加广泛，插脚侧边可以看到WIZ唯致Logo。

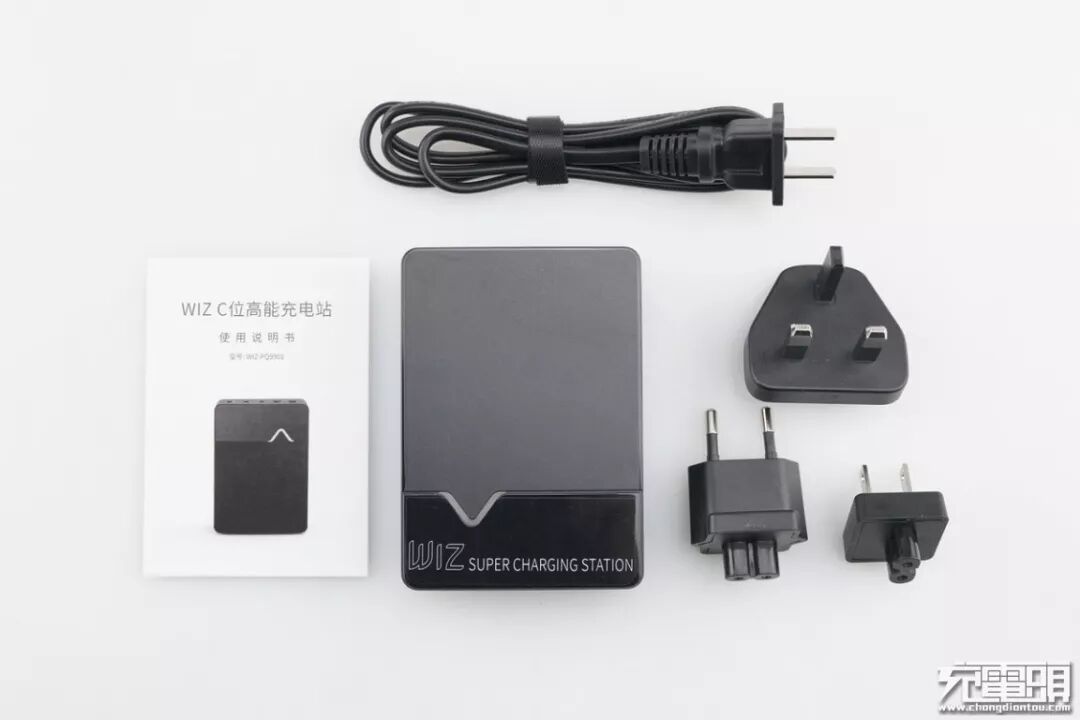

6、全家福

看一下全部的物品吧，产品本身、电源延长线、三个不同规格的转换插头以及使用说明书一份。

二、充电器介绍

1、外观

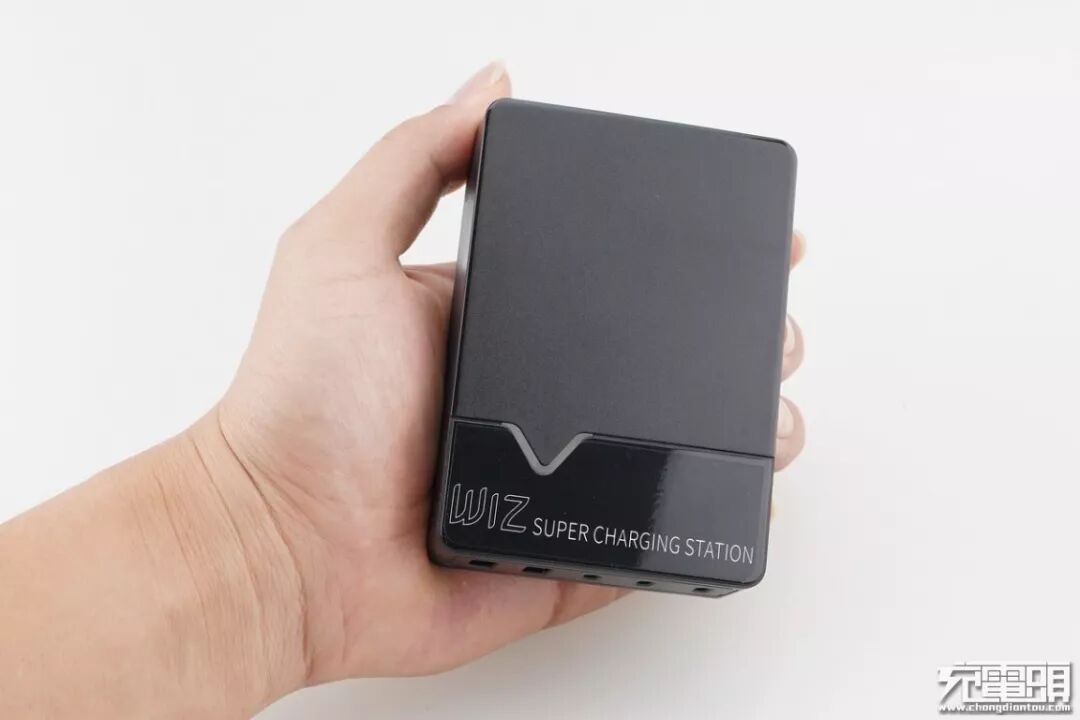

产品上手初体验，整体外观呈现磨砂黑和亮黑色，在亮黑色的部分带有产品的英文描述“WIZ SUPER CHARGING STATION”的字样，意为超级充电站，“V”字型分割线更像是产品“W”的一部分，更能映射出品牌的气息。

2、产品三维视角

产品的三维视角，可以清晰的看到产品的接口布局情况，两个USB-A接口以及三个USB-C接口依次排开，这个接口的数量还是比较多的了。

3、接口面板

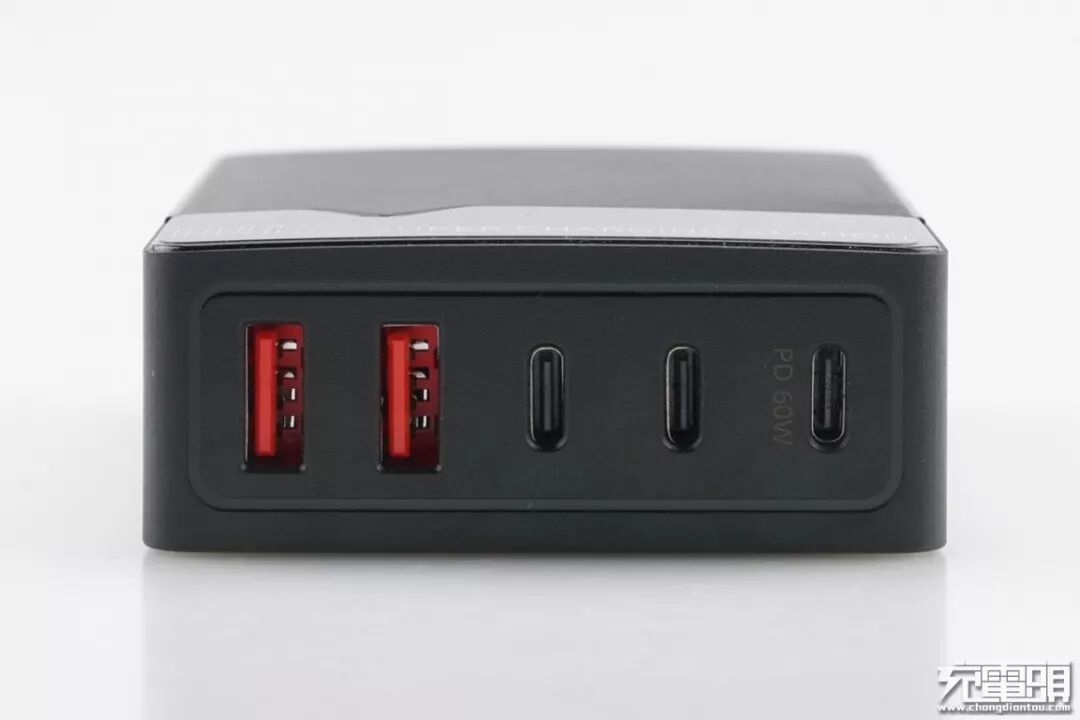

看一下产品的接口部分细节，左侧两个红色舌片的USB-A输出接口以及两个USB-C输出接口，右边是一个支持PD 60W输出的大功率USB-C输出接口。

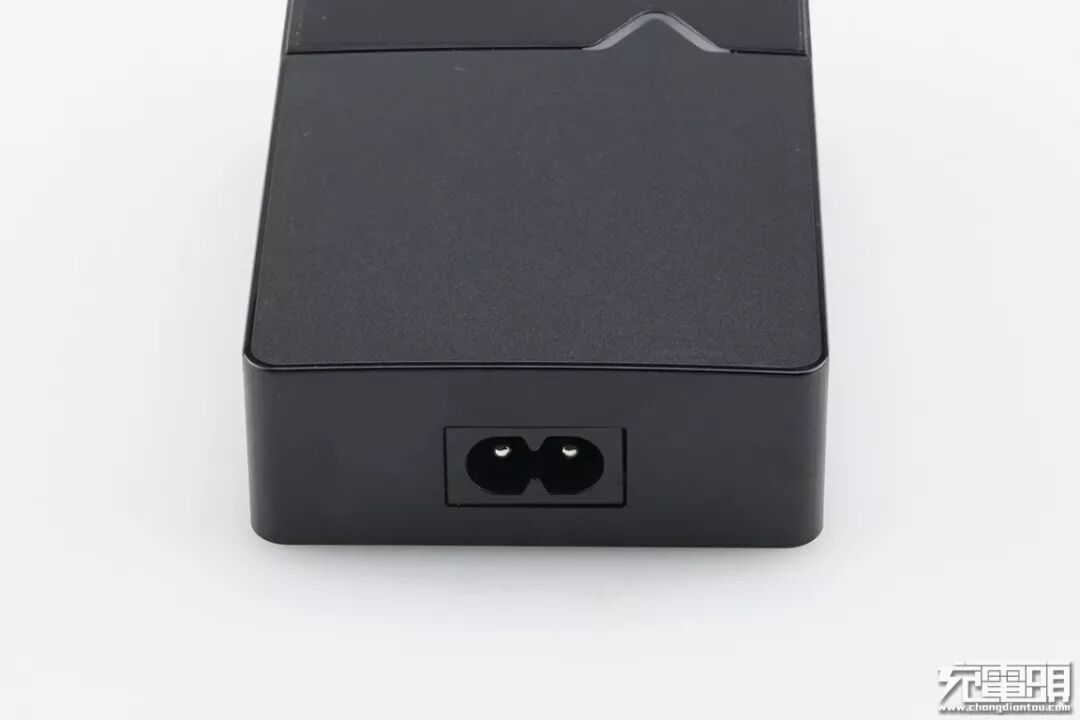

4、8字形输入接口

产品的另一侧，中间为8字形输入接口，并无其他。

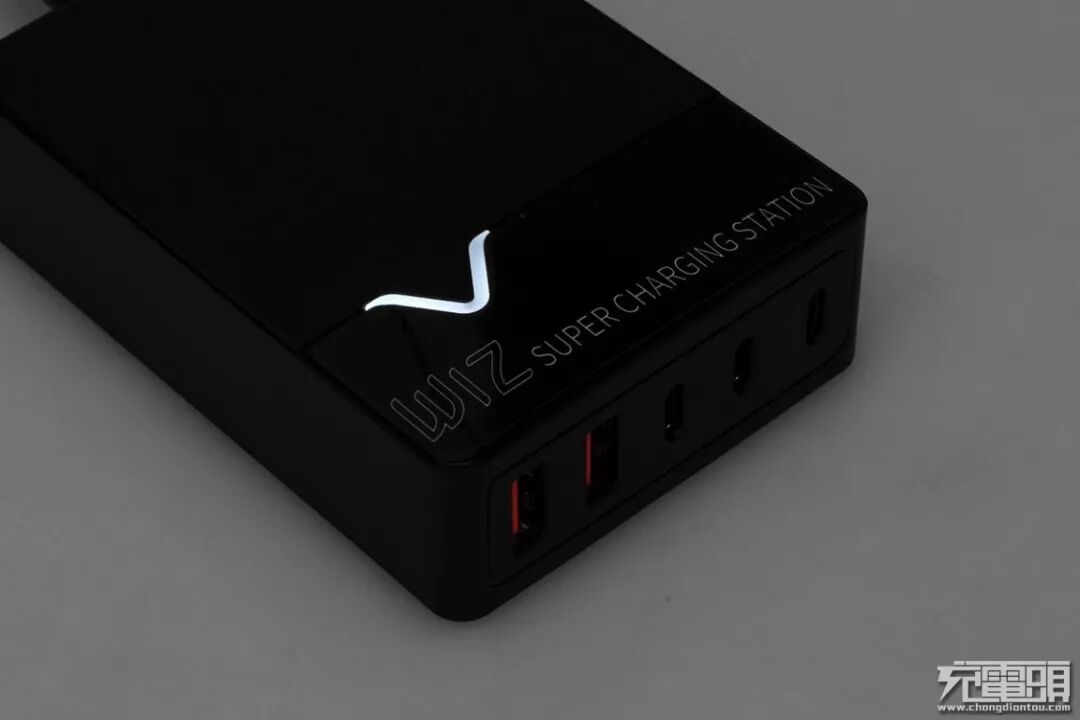

5、电源指示灯

连接电源，“V”字形指示灯亮起，在产品整体外观为黑色的背景下指示灯显得格外亮眼，凸显了品牌的名字。

6、壳体参数

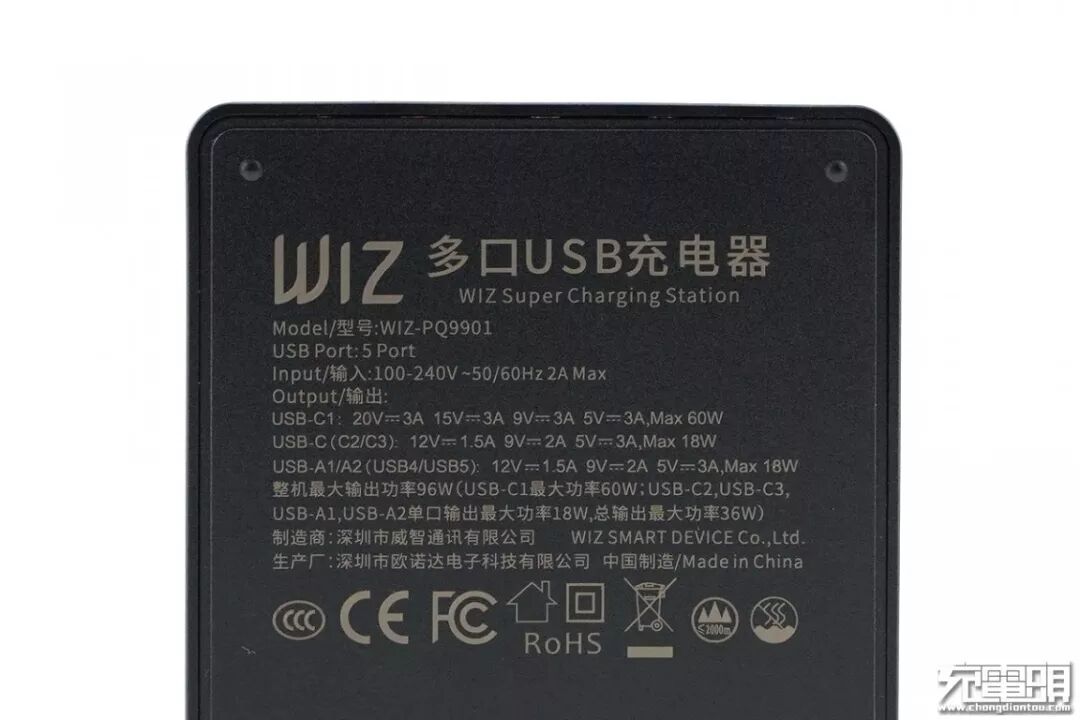

看一下产品背面壳体的铭牌参数
WIZ多口USB充电器（Super Charging Station）
型号：WIZ-PQ9901
USB接口数量：5个
USB-C1输出：20V 3A、15V 3A、9V 3A、5V 3A
USB-C（C2/C3）输出：12V 1.5A、9V 2A、5V 3A
USB-A1 / A2 :12V 1.5A、9V 2A、5V 3A
整机最大输出功率96W（USB-C1 60W Max；USB-C2，USB-C3，USB-A1，USB-A2单口最大输出功率18W，总输出最大功率36W）
制造商：深圳市威智通讯有限公司
生产商：深圳市欧诺达电子科技有限公司

三、配件

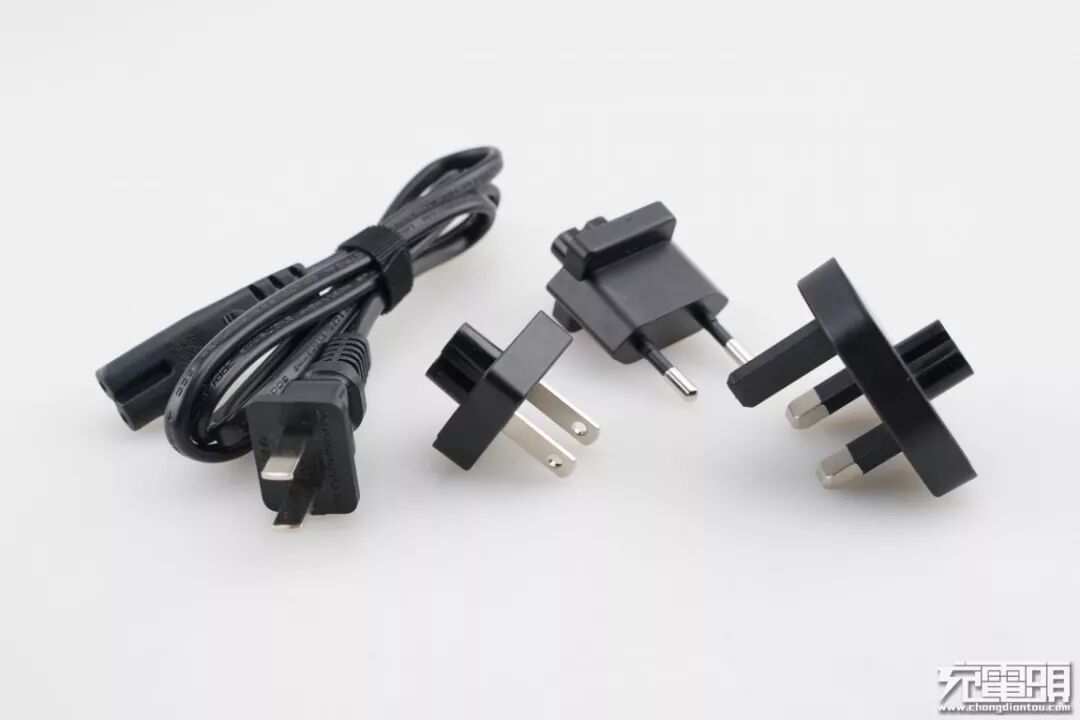

1、插头

产品在包装内附带了8字电源延长线和三个旅行八字插头，方便用户在出门时可以无阻碍的使用。

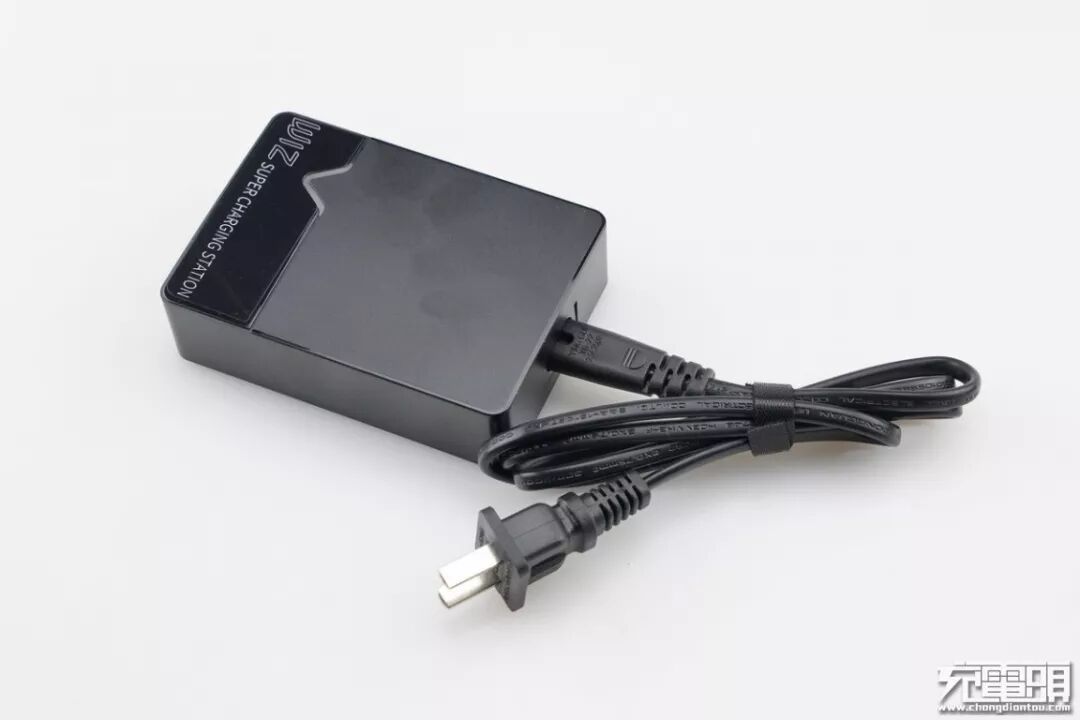

2、连接延长线

将延长线和产品连接，产品变身成为桌面充电器。

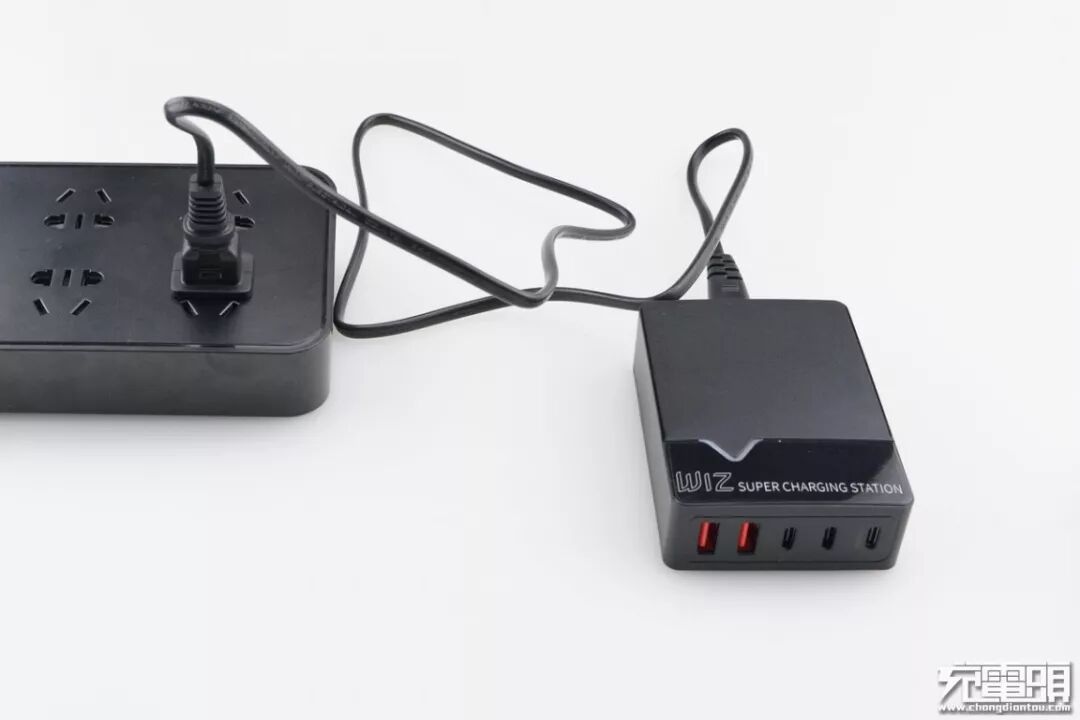

将延长线插入插线板，产品就成为拥有五口输出的桌面充电器，这样可以很好的减少因为多个充电插头弄成的凌乱，插线板瞬间就干净了，并且充电器支持最多5个用电设备供电，PD60W输出接口还可以为笔记本等大功率用电设备充电，一个桌面充电器解决身边手机等电子设备的充电，办办公桌也变得干净了。

3、插入转换插头

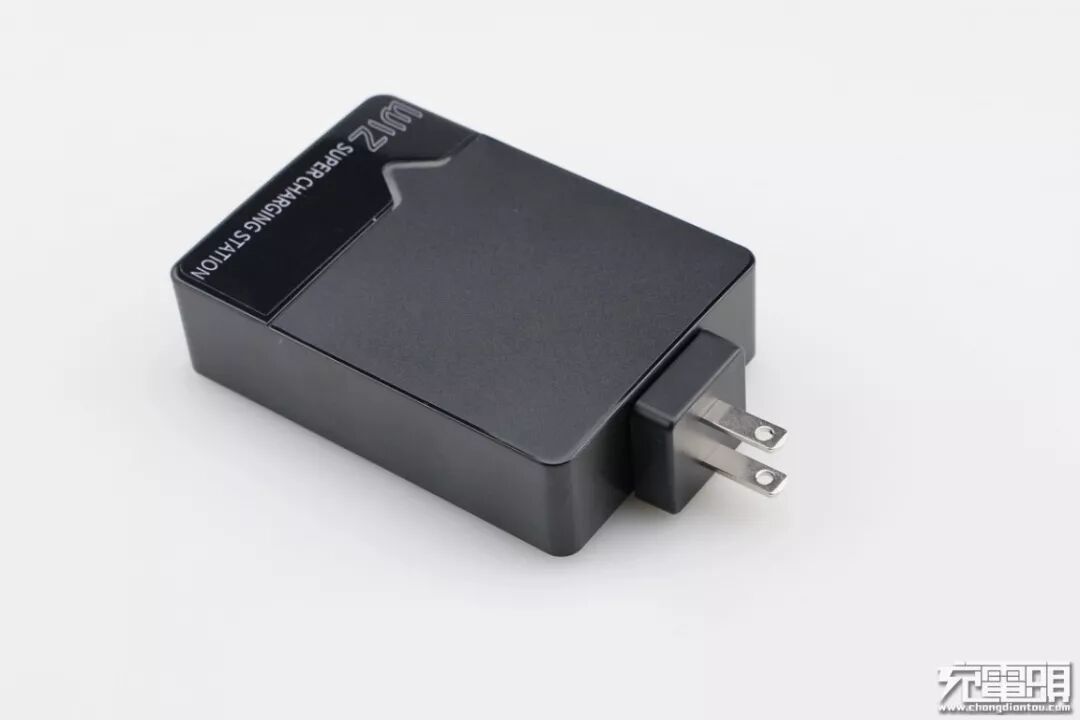

此外还额外提供了多种充电的解决方案，可以将电源延长线换成插头，这样产品更加具有一体感，简洁轻便，没有拖拖拉拉的感觉。

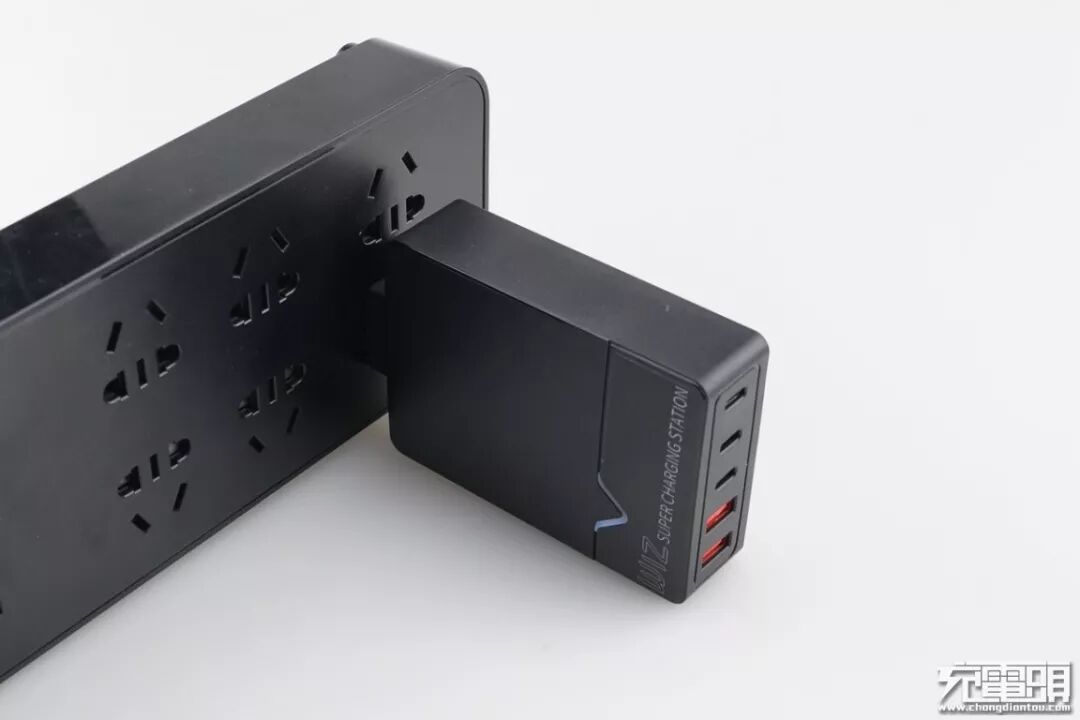

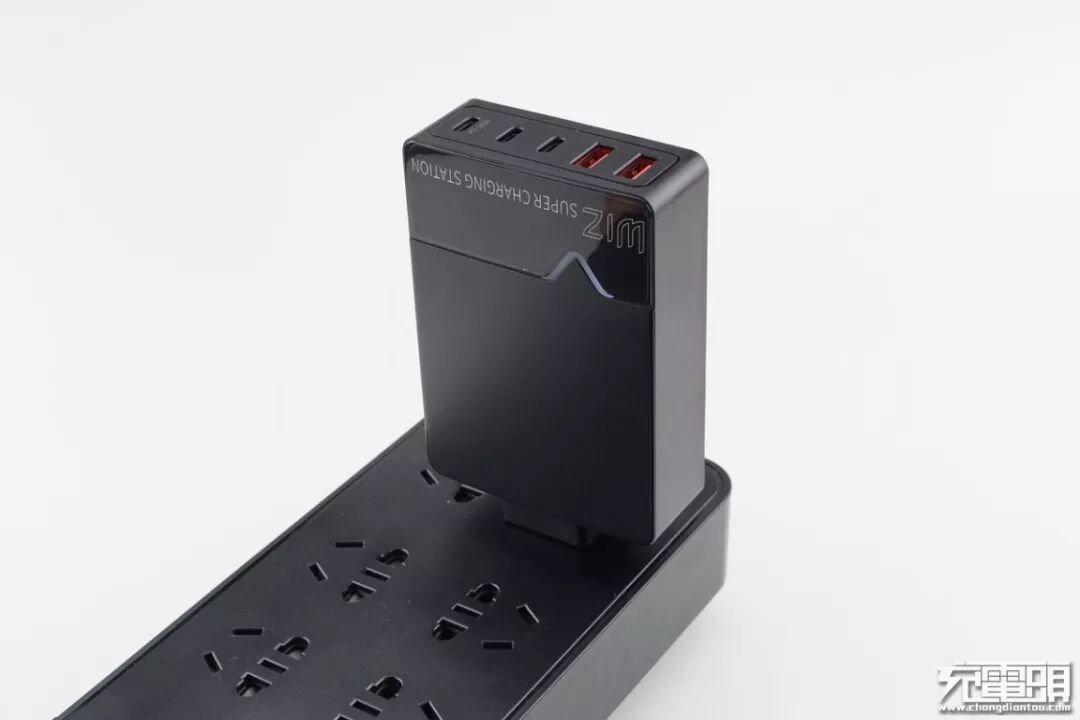

将插头竖插式插入插座，产品变成了简洁的大功率多口充电器，一个插头可以延伸出多个插口支持多个电子设备充电，完美解决多个设备用电的问题。

将插头横插式插入插座，实际测试下来发现插头不能很好的插在插座上面，会出现不稳定的情况，所以不建议用户横向插入插座使用。

四、基础参数测试

1、USB-C

使用测试表对充电器的USB-C1进行快充协议检测，测试结果发现支持Apple2.4A、QC、AFC、FCP、SCP等多种快充协议。

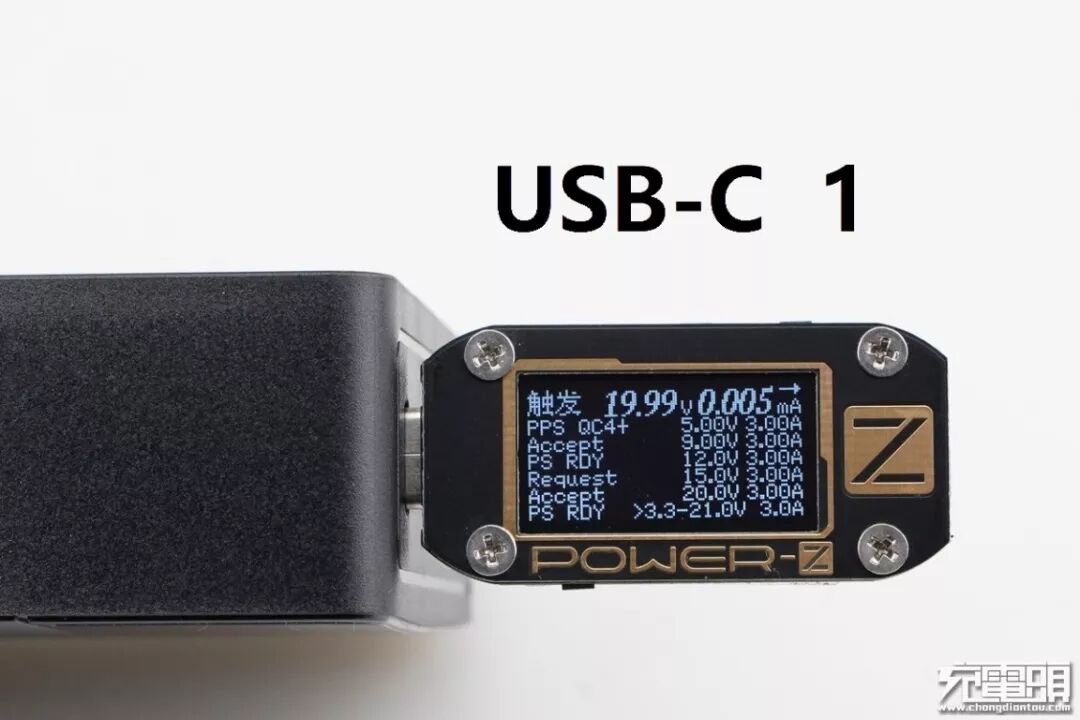

对USB-C1进行PDO报文，结果显示支持5V 3A、9V 2A、12V 3A、15V 3A、20V 3A五个固定电压档位，并且还支持PPS 3.3-21.0V 3A。额外我们还发现USB-C1还支持QC4+快充协议。

对其他两个USB-C输出接口进行快充协议检测，结果显示USB-C2 / C3支持的快充协议相同，支持Apple2.4A、QC、FCP等多种快充协议。

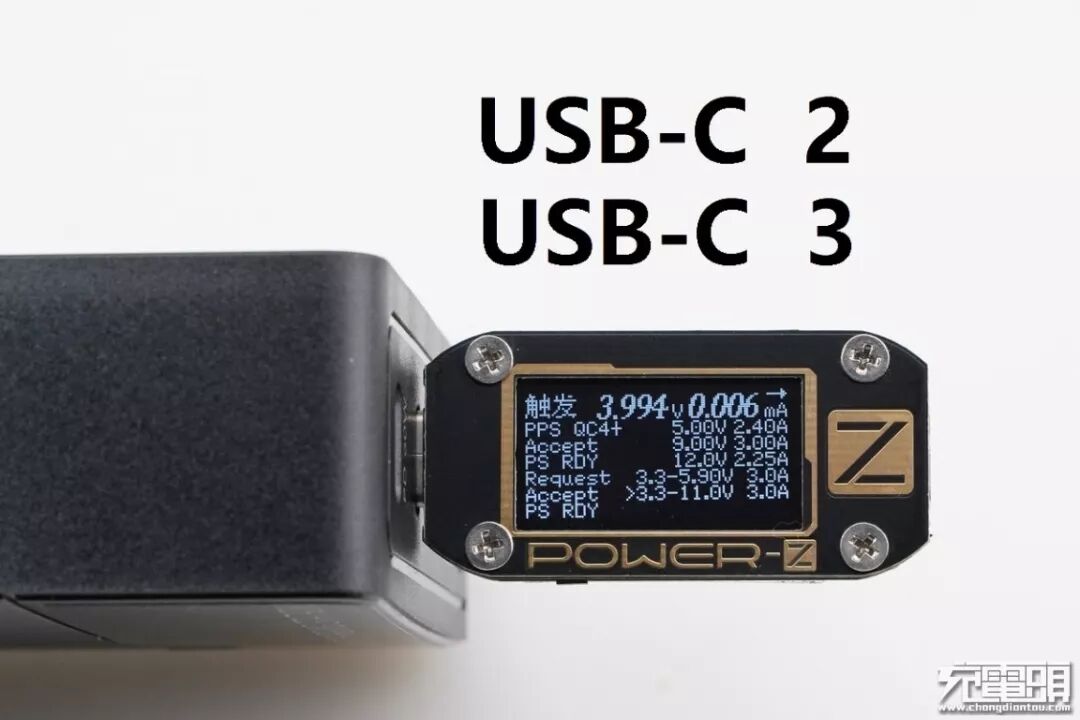

USB-C2 / C3输出接口进行PDO报文，C2 / C3 PDO相同，支持5V 2.4A、9V 3A、12V 2.25A三个固定电压档位，支持PPS 3.3-5.9V 3A、3.3-11V 3A，并且额外支持QC4+快充协议。

2、USB-A

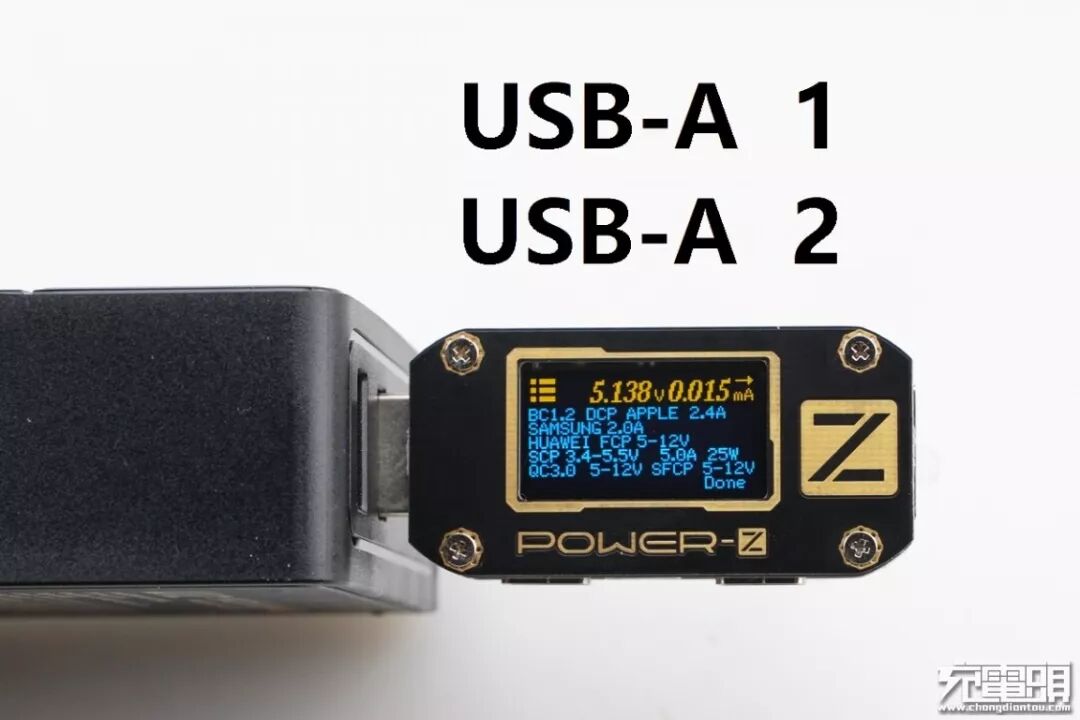

最后对产品的USB-A输出接口进行快充协议检测，USB-A1 / A 2支持的协议相同，支持Apple2.4A、QC、FCP、SCP等多种快充协议。

五、兼容性测试

1、USB-C1输出兼容性测试

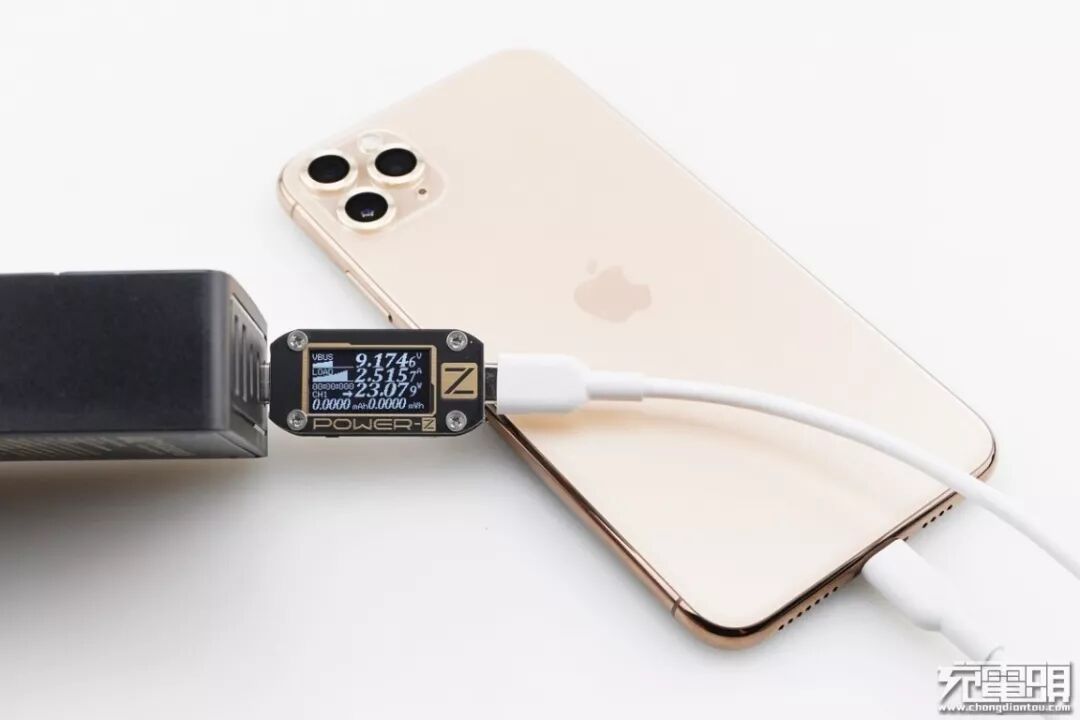

iPhone11 Pro Max 支持USB PD和Apple2.4A快速充电协议，使用USB-C1为iPhone11 Pro Max充电，功率为9.17V 2.51A 23.07W，成功握手USB PD快充协议，并达到USB PD快充功率最大阶段。

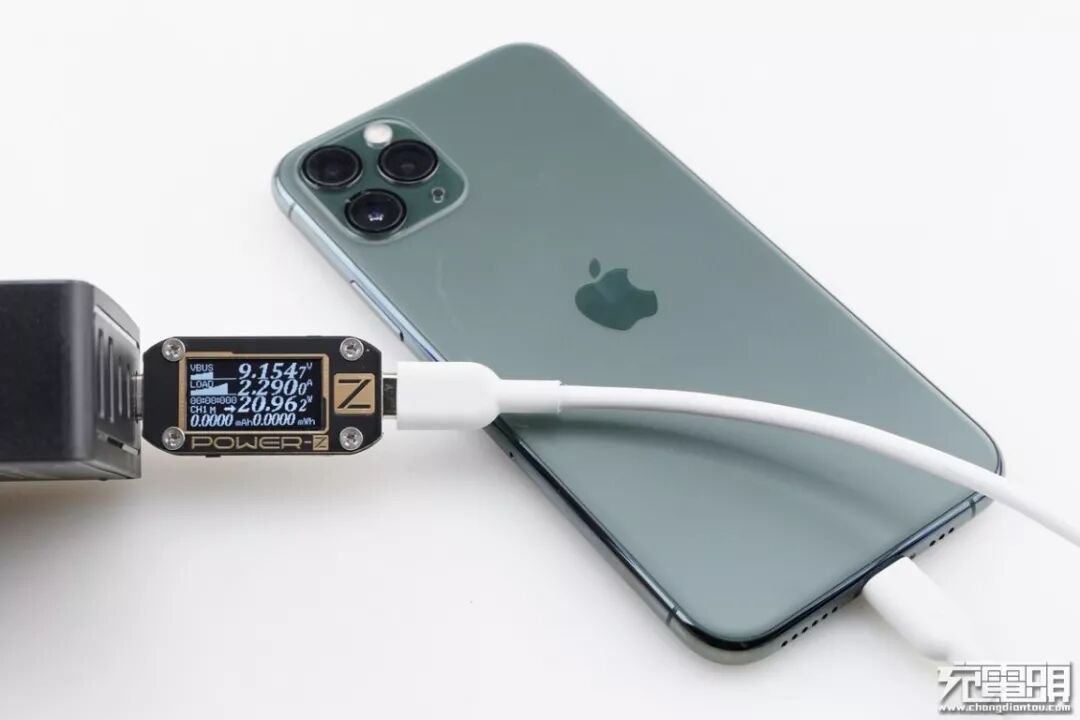

iPhone11 Pro 支持USB PD和Apple2.4A快速充电协议，使用USB-C1为iPhone11 Pro充电，功率为9.15V  2.29A 20.96W，成功握手USB PD快充协议。

iPhone11 支持USB PD和Apple2.4A快速充电协议，使用USB-C1为iPhone11 充电，功率为9.16V  2.45A 22.53W，成功握手USB PD快充协议，并达到USB PD快充功率最大阶段。

华为Mate30支持USB PD / FCP / SCP / 40WSCP 快速充电协议，使用USB-C1为华为Mate30充电，功率为9.13V 1.38A 12.66W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

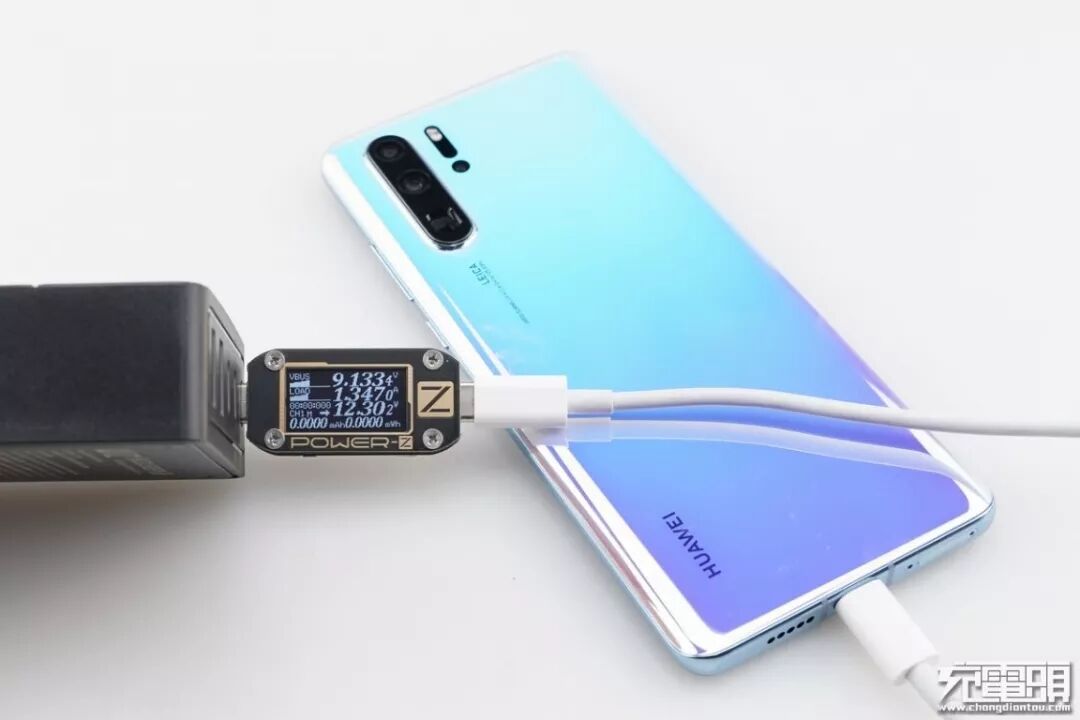

华为P30 Pro支持USB PD / FCP / SCP /  40WSCP 快速充电协议，使用USB-C1为华为P30 Pro充电，功率9.13V 1.34A 12.30W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

三星S10+支持USB PD / AFC / QC快速充电协议，使用USB-C1为三星S10+充电，功率为9.14V 1.61A 14.73W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

小米9支持USB PD / QC / 27W ChargeTurbo快速充电协议，使用USB-C1为小米9充电，功率为9.69V 2.58A 25.03W，成功握手ChargeTurbo快充，并达到ChargeTurbo快充功率最大阶段。

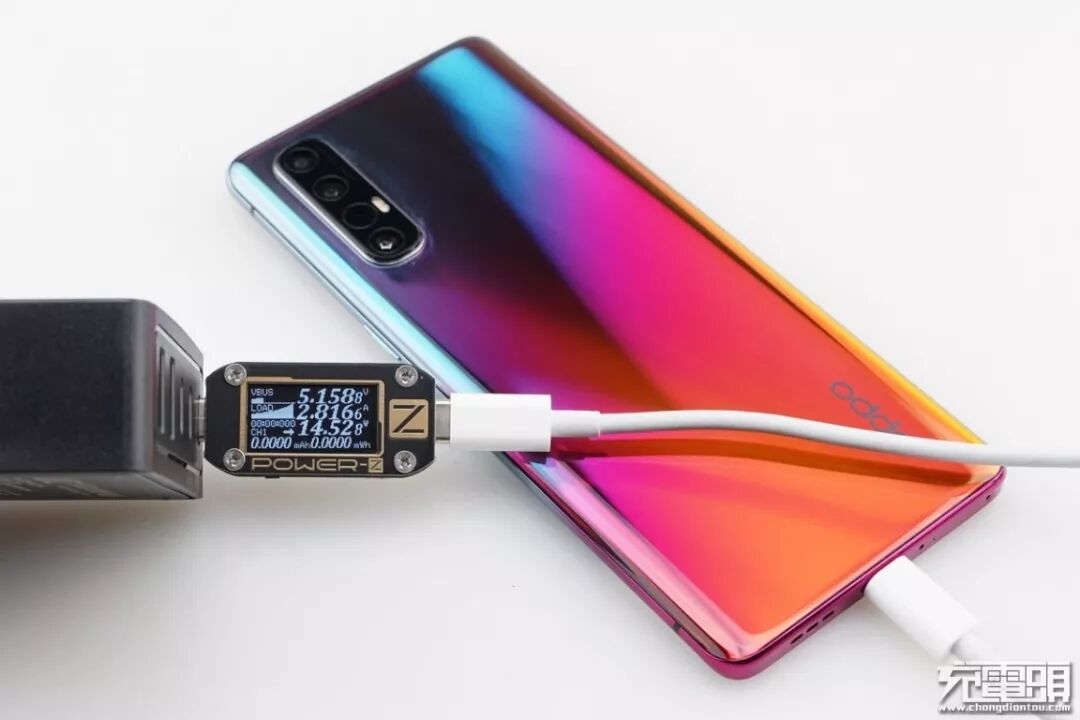

OPPO Reno 3 Pro 5G支持USB PD / VOOC4.0快速充电协议，使用USB-C1为OPPO Reno 3 Pro 5G充电，功率为5.15V 2.81A 14.52W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

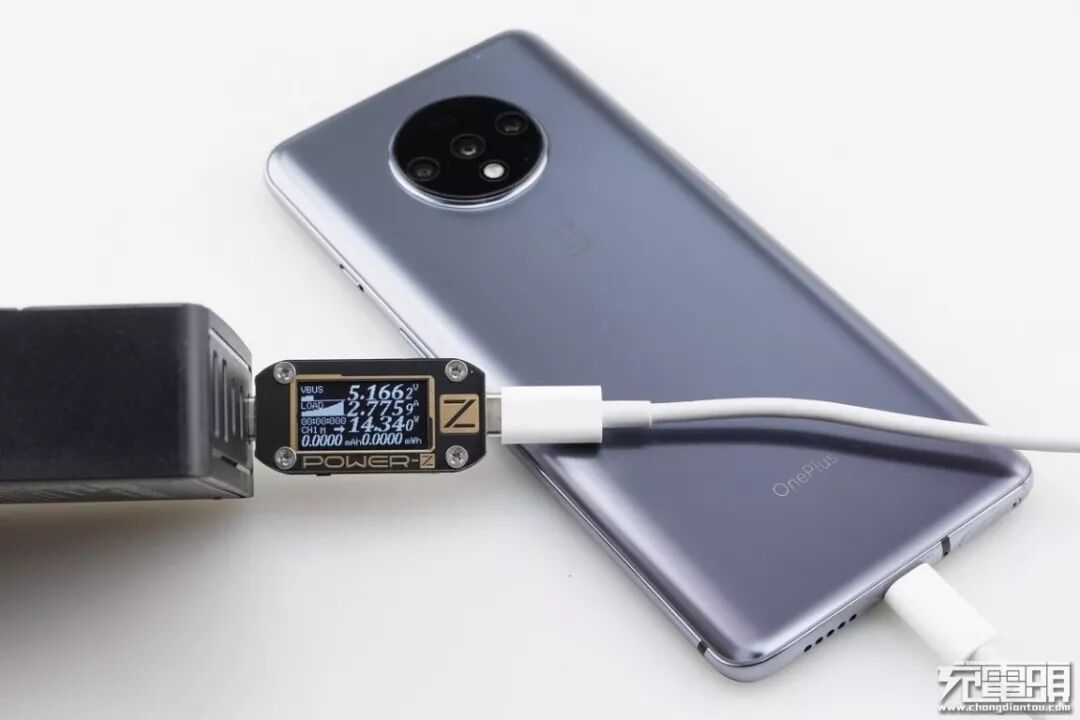

1+7T支持USB PD / WARP快速充电协议，使用USB-C1为1+7T充电，功率为5.16V 2.77A 14.34W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

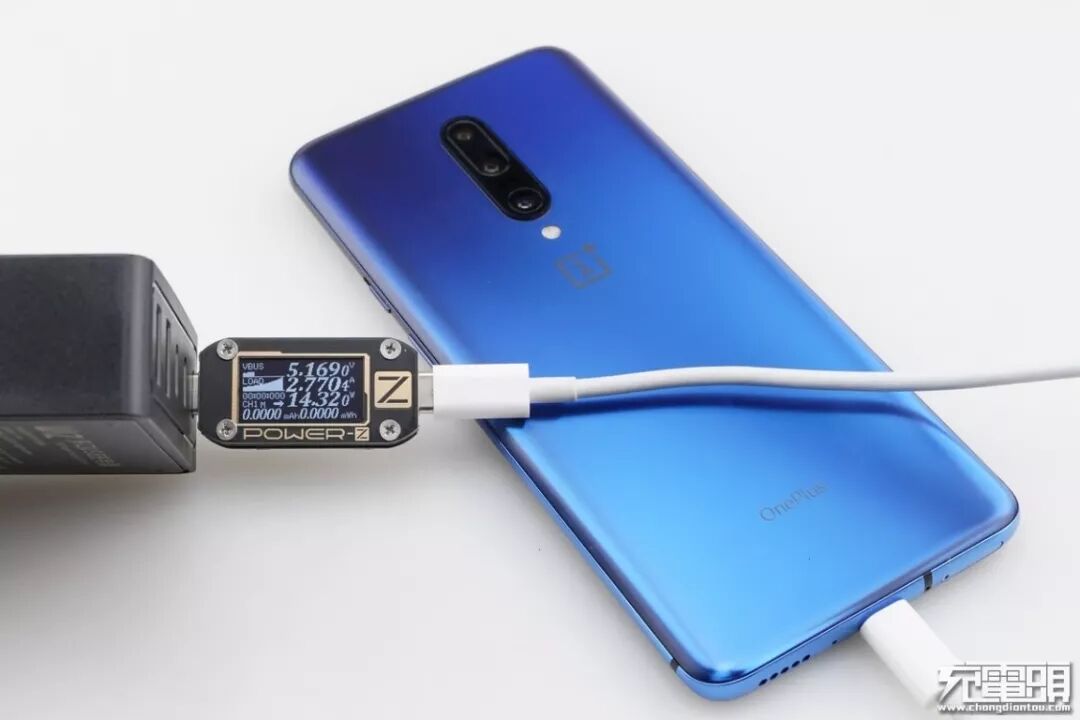

1+7 Pro支持USB PD / WARP快速充电协议，使用USB-C1为1+7 Pro充电，功率为5.16V 2.77A 14.32W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

魅族16T支持USB PD / QC / PE快速充电协议，使用USB-C1为魅族16T充电，功率为8.78V 1.81A 15.94W，成功握手QC4+快充，并达到QC4+快充功率最大阶段。

魅族16th Plus只支持PE快速充电协议，使用USB-C1为魅族16th Plus充电，功率为8.14V 2.36A 19.28W，成功握手PE快充协议，并达到PE快充功率最大阶段。

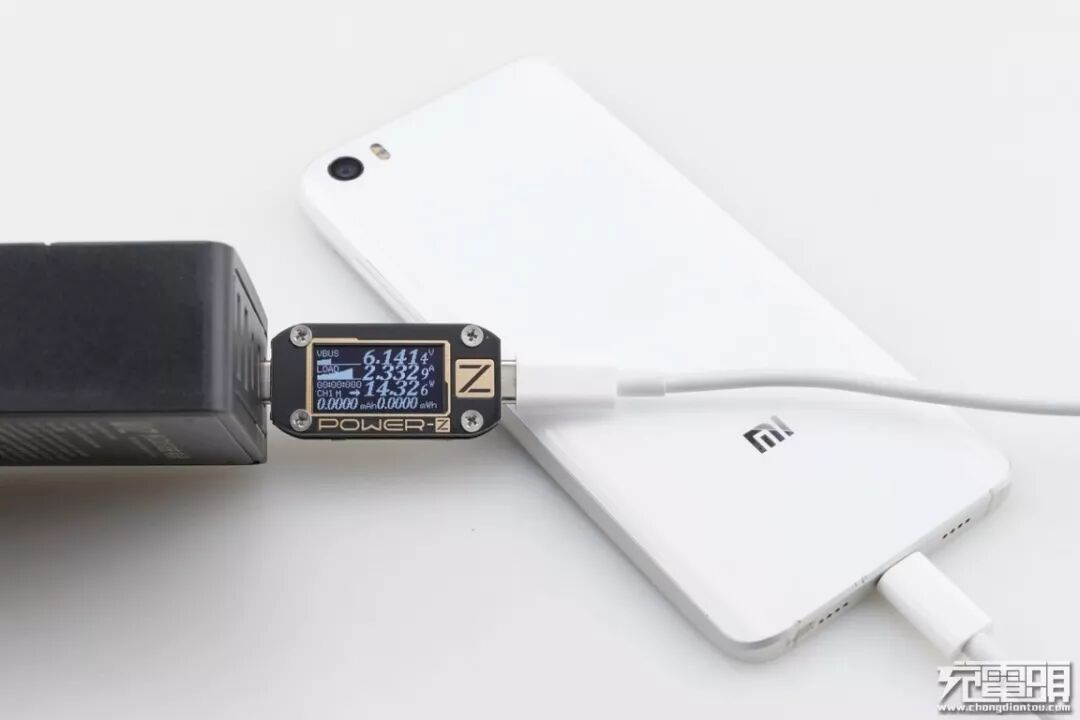

小米5只支持QC快速充电协议，使用USB-C1为小米5充电，功率为6.14V 2.33A 14.32W，成功握手QC快充协议，并达到QC快充功率最大阶段。

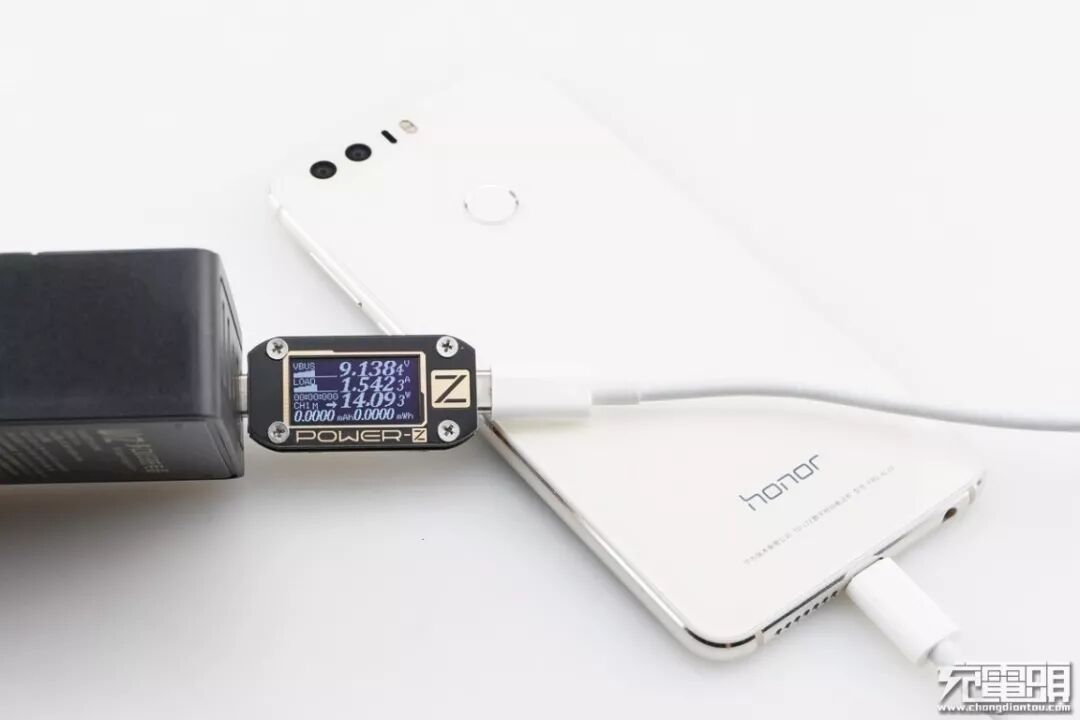

荣耀8只支持FCP快速充电协议，使用USB-C1为荣耀8充电，功率为9.13V 1.54A 14.09W，成功握手FCP快充，并达到FCP快充功率最大阶段。

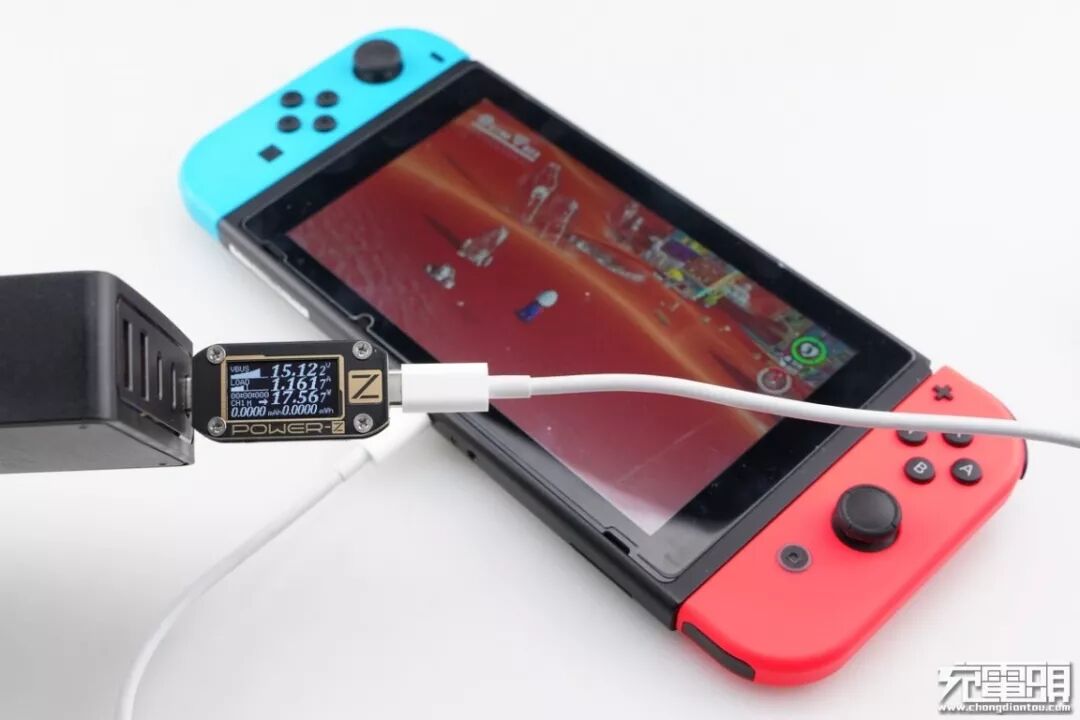

Switch支持USB PD快速充电，使用USB-C1为Switch充电，功率为15.12V 1.16A 17.56W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

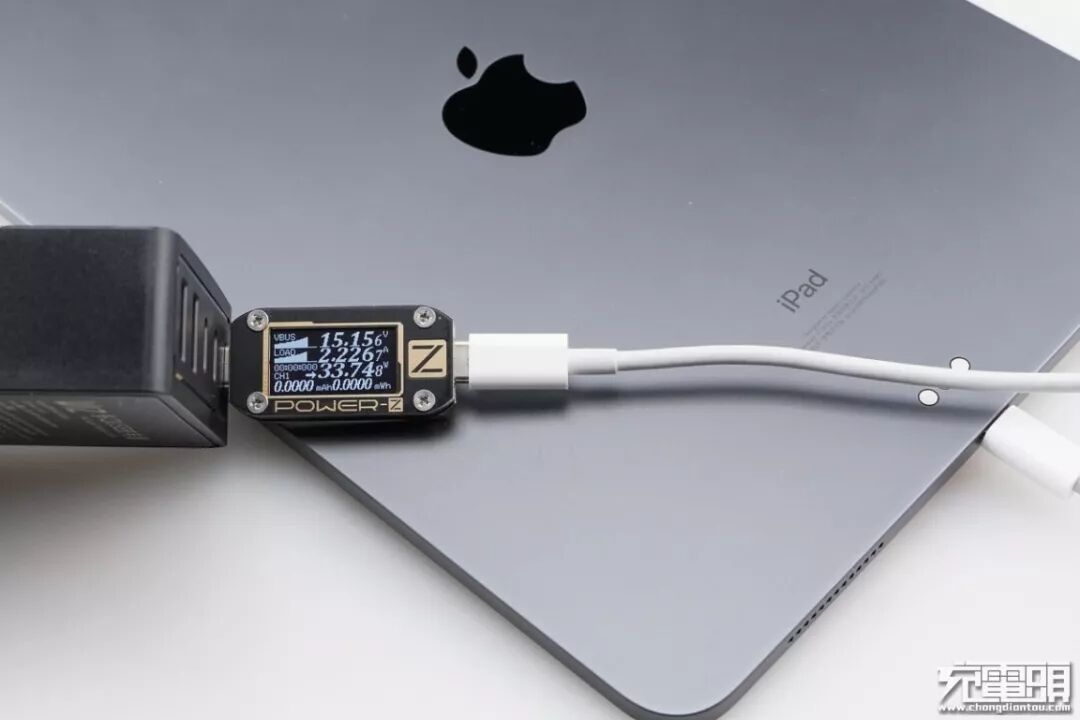

iPad Pro支持USB PD快速充电，使用USB-C1为iPad Pro充电，功率为15.15V 2.22A 33.74W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

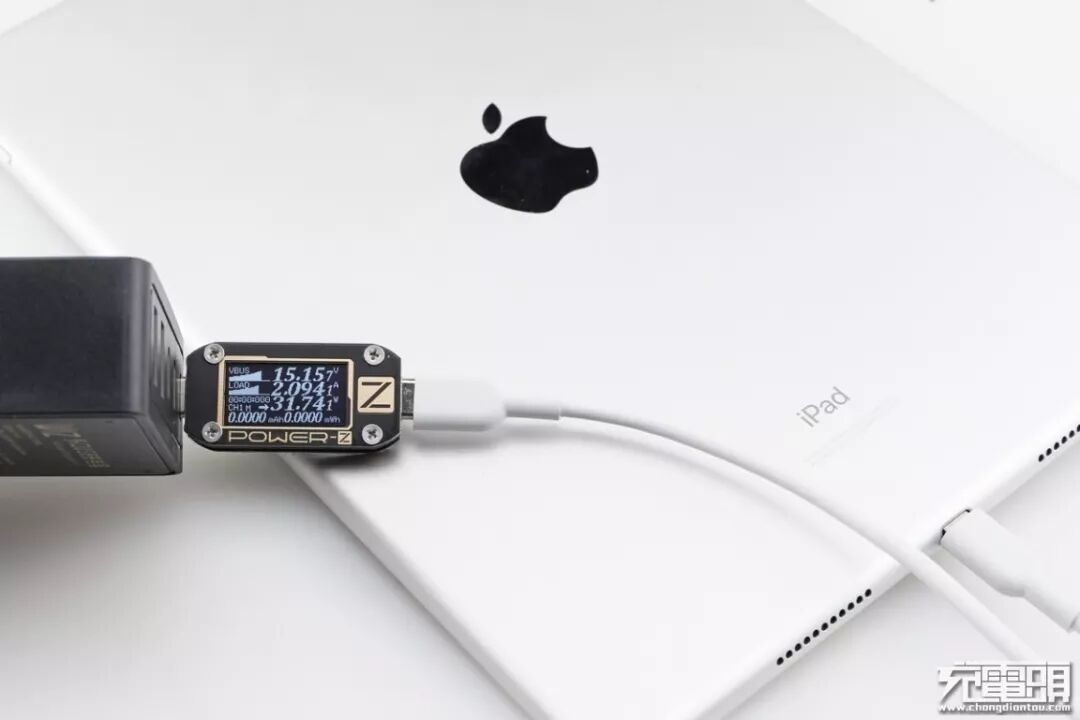

iPad Air3支持USB PD快速充电，使用USB-C1为iPad Air3充电，功率为15.15V 2.09A 31.74W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

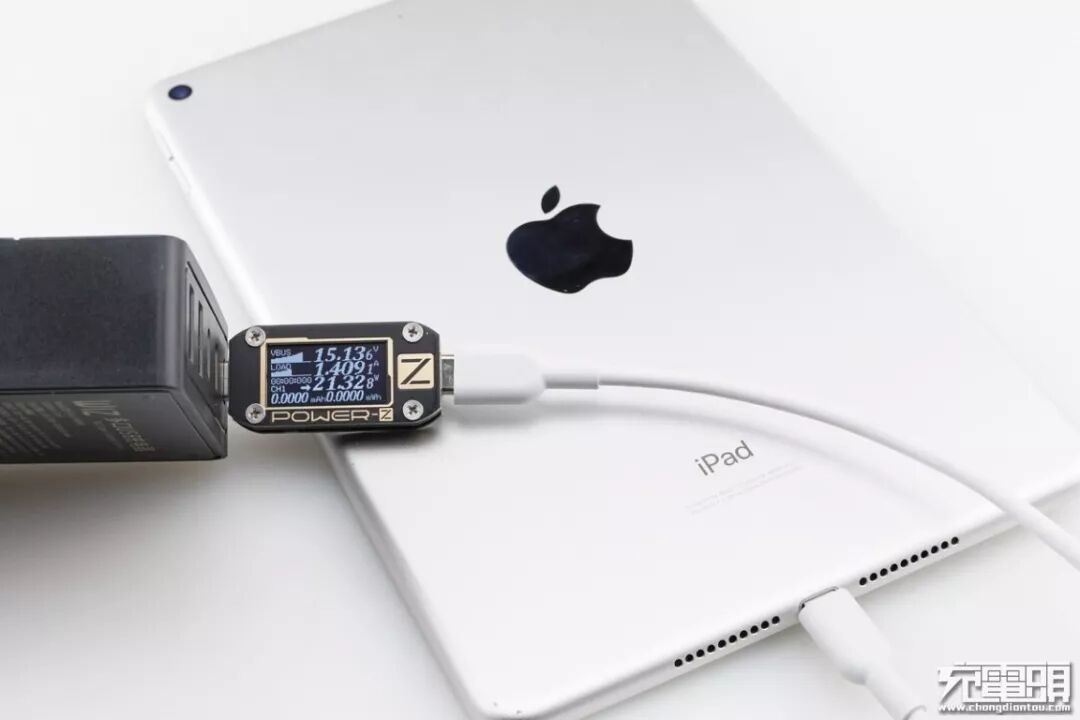

iPad mini5支持USB PD快速充电，使用USB-C1为iPad mini5充电，功率为15.13V 1.40A 17.02W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

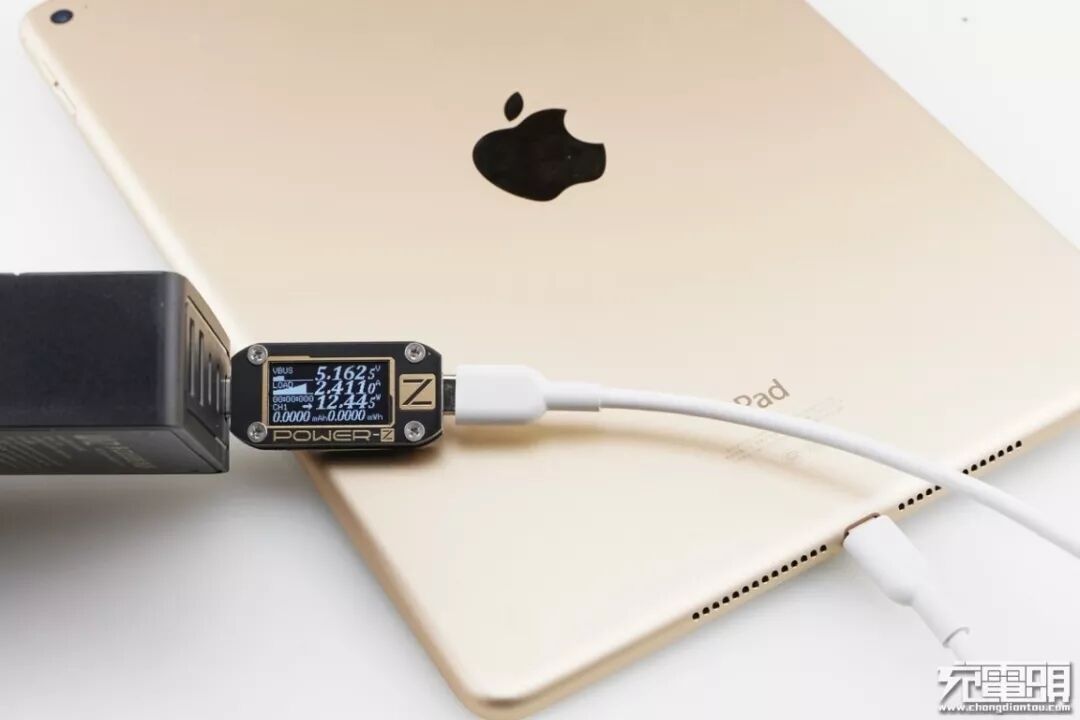

iPad Air2只支持Apple2.4A快速充电协议，使用USB-C1为iPad Air2充电，功率为5.16V 2.41A 12.44W，成功握手Apple2.4A快速充电协议，并达到Apple2.4A快充功率最大阶段。

Macbook Pro 13支持USB PD快速充电，使用USB-C1为Macbook Pro 13充电，功率为20.14V 2.65A 53.47W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

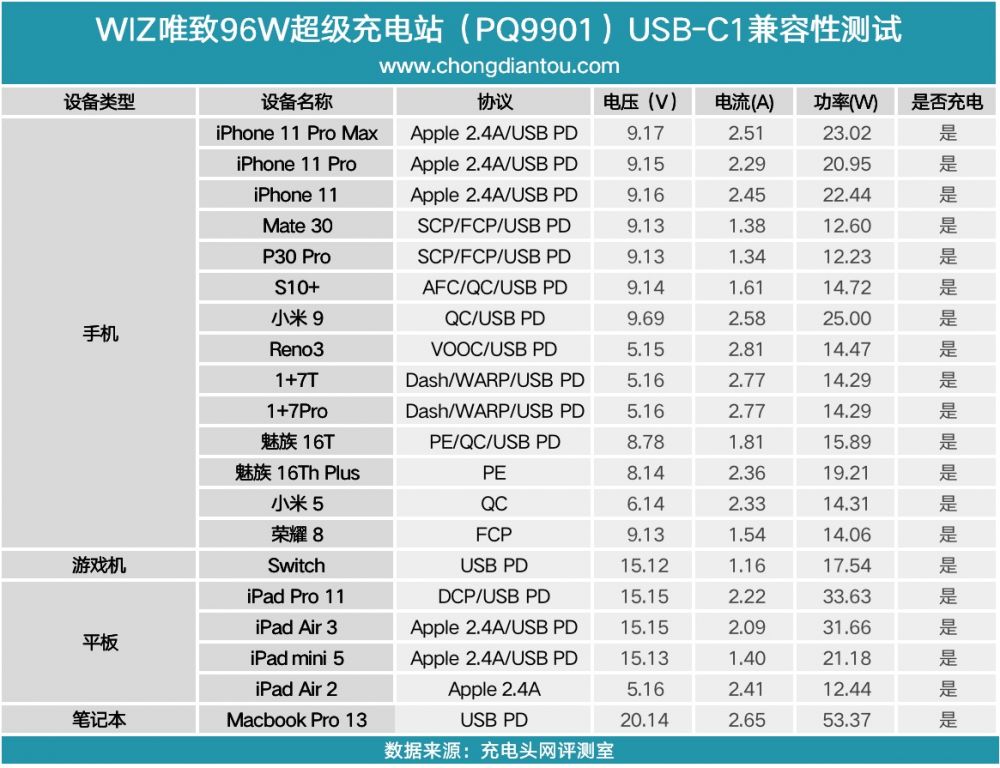

此外我们还将USB-C1的输出数据进行了整理，可以看的出来大功率用电设备方面，笔记本的充电功率来到了53.37W；iPad Air 2也成功握手Apple2.4A快充协议，其他iPad成功握手PD快充。手机等支持PD快充的设备均实现快充，并达到USB PD快充功率最大阶段；冷门的小米9 ChargeTurbo、魅族PE都可以成功握手快充；QC、FCP、PE等快充的手机同样均可以成功的握手快充，这样的结果还是非常不错的。

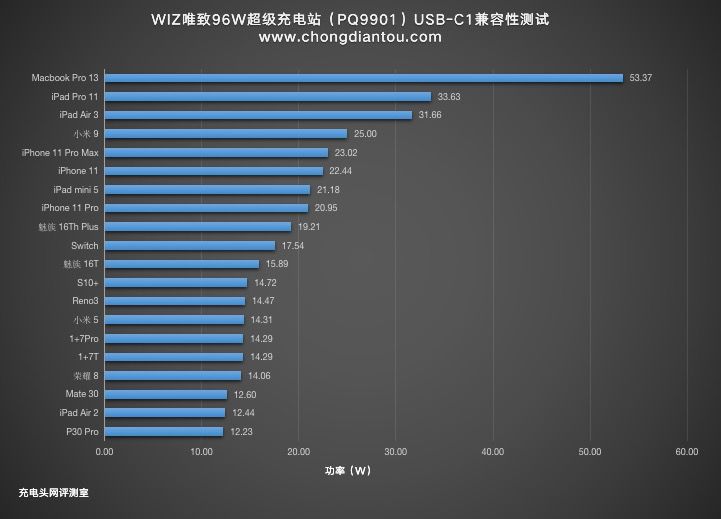

我们还将数据以柱状图的形式表现出来，这样可以更直观的了解到每个设备的充电功率大小，Macbook Pro 13和ipad等支持PD快充协议的大功率用电设备自然领跑在前面；其他支持PD快充协议的手机设备紧随其后，并且都可以得到不错的充电功率；仅支持QC、FCP、PE等单快充协议的设备均可以正常的握手快充，这个成绩还是非常不错的。

2、USB-C2输出兼容性测试

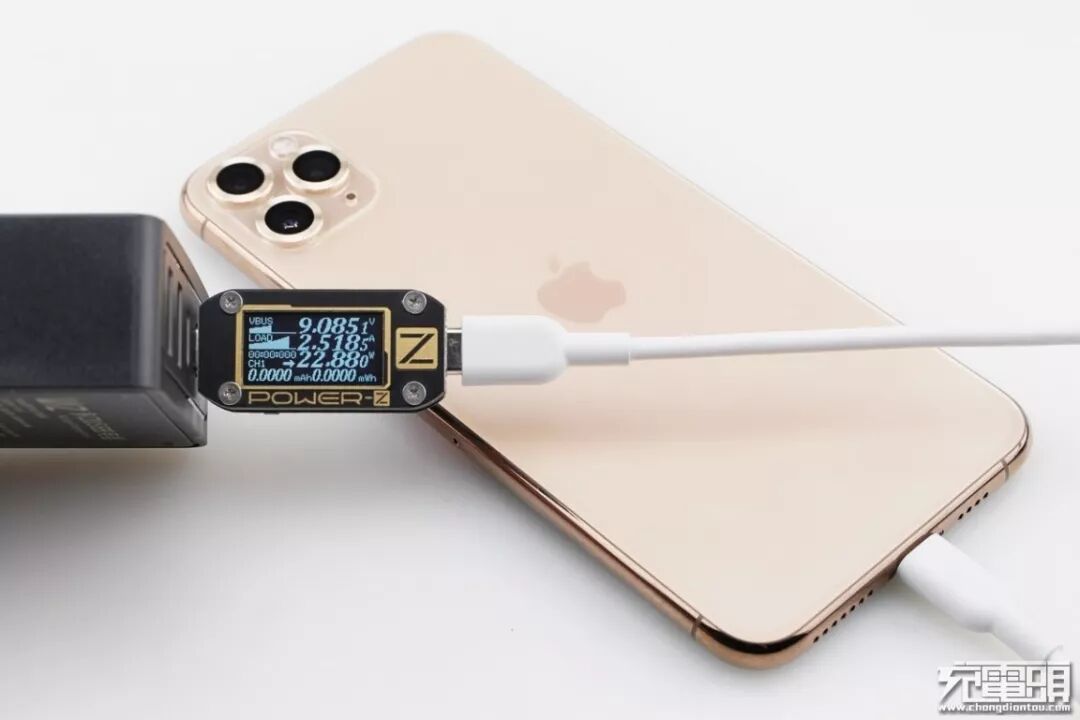

iPhone11 Pro Max 支持USB PD和Apple2.4A快速充电协议，使用USB-C2为iPhone11 Pro Max充电，功率为9.08V 2.51A 22.88W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

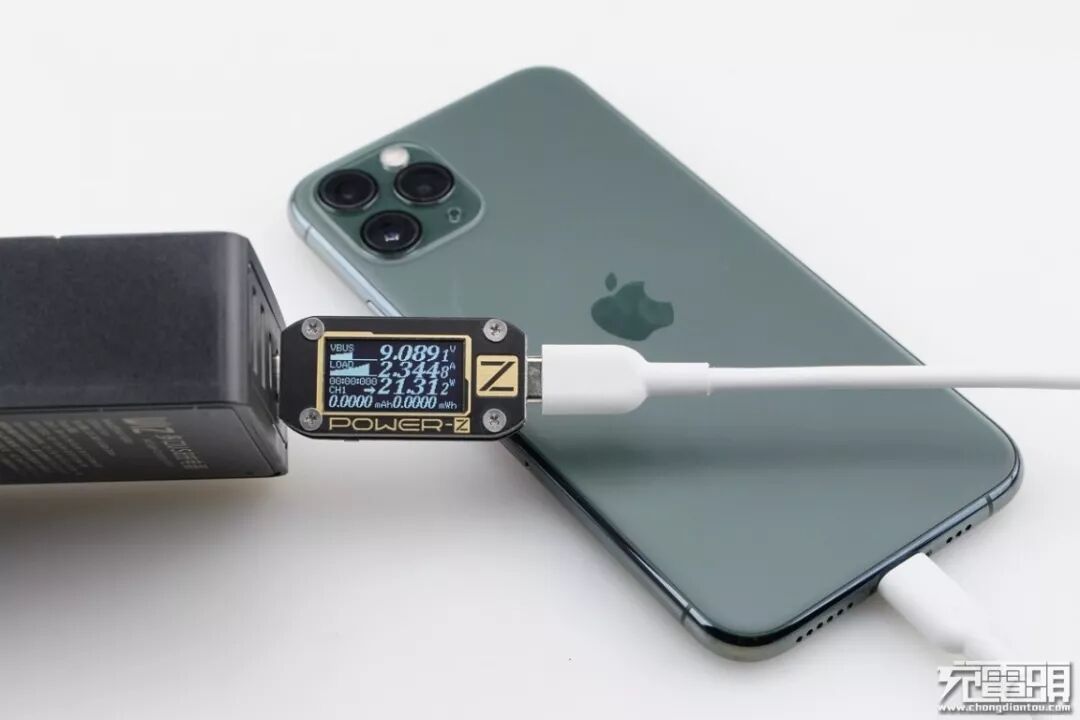

iPhone11 Pro 支持USB PD和Apple2.4A快速充电协议，使用USB-C2为iPhone11 Pro充电，功率为9.08V  2.34A 21.31W，成功握手USB PD快充协议。

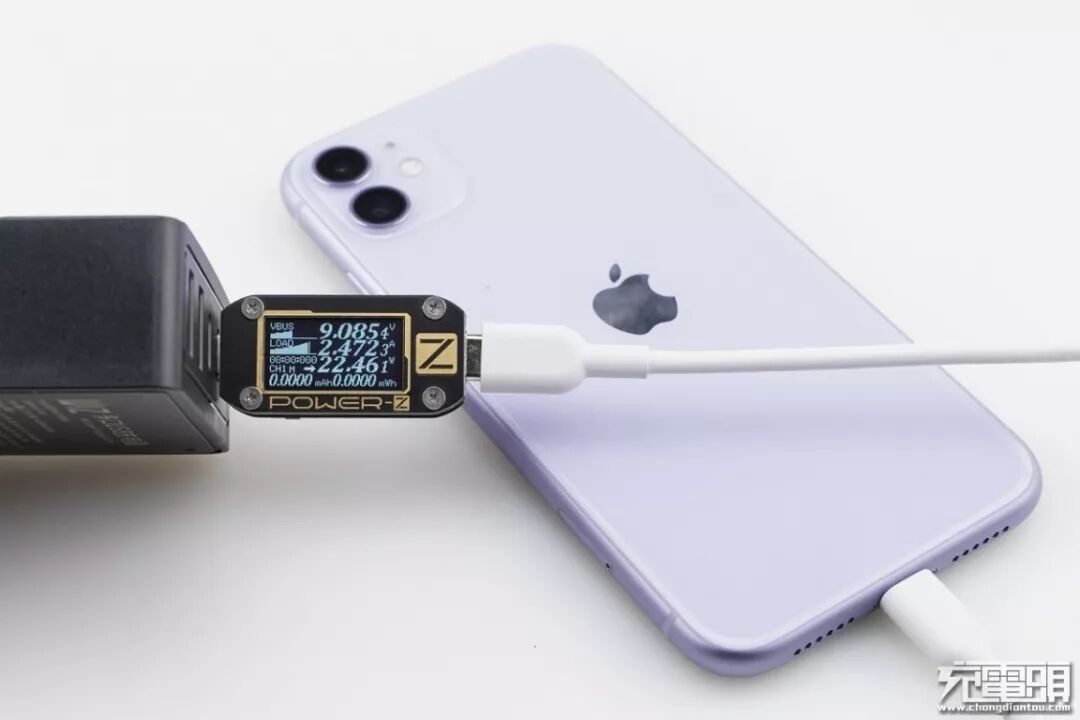

iPhone11 支持USB PD和Apple2.4A快速充电协议，使用USB-C2为iPhone11 充电，功率为9.08V 2.47A 22.46W，成功握手USB PD快充协议,并达到USB PD快充功率最大阶段。

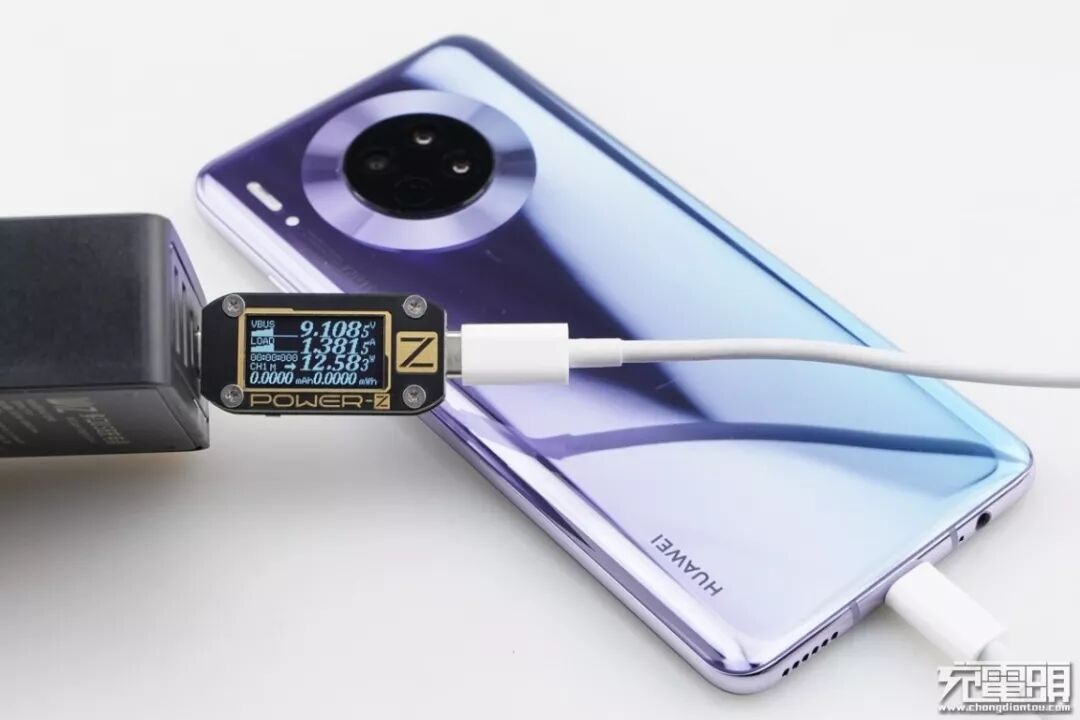

华为Mate30支持USB PD / FCP / SCP / 40WSCP快速充电协议，使用USB-C2为对Mate30充电，功率为9.10V 1.38A 12.58W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

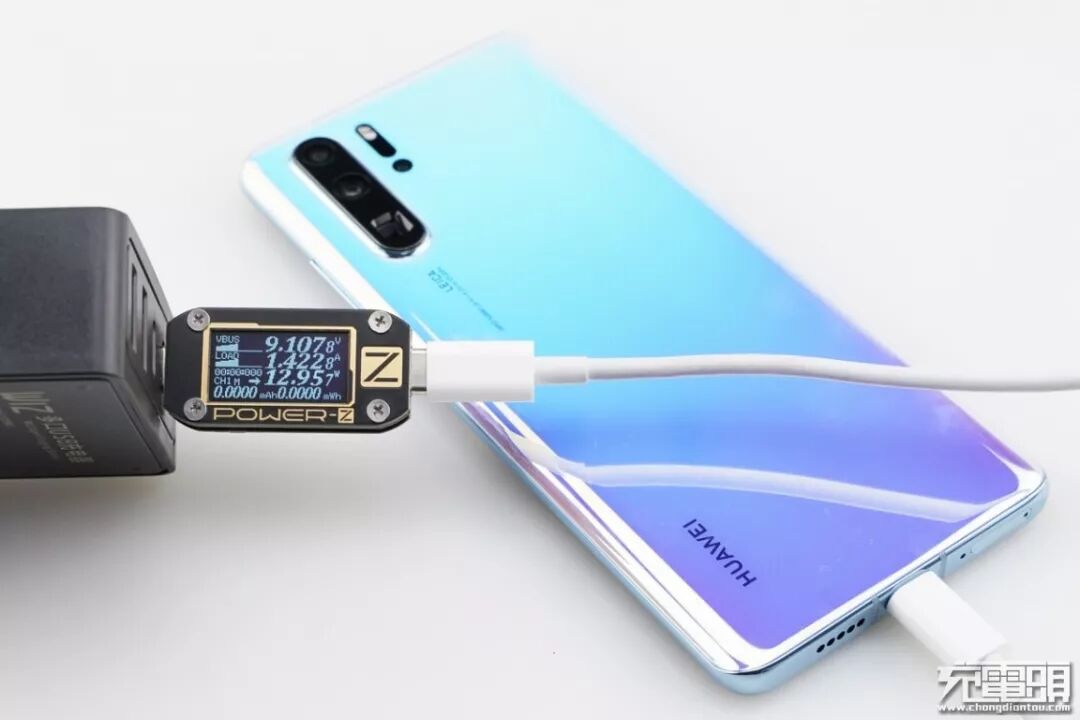

华为P30 Pro支持USB PD / FCP / SCP / 40WSCP快速充电协议，使用USB-C2为对P30 Pro充电，功率为9.10V 1.42A 12.95W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

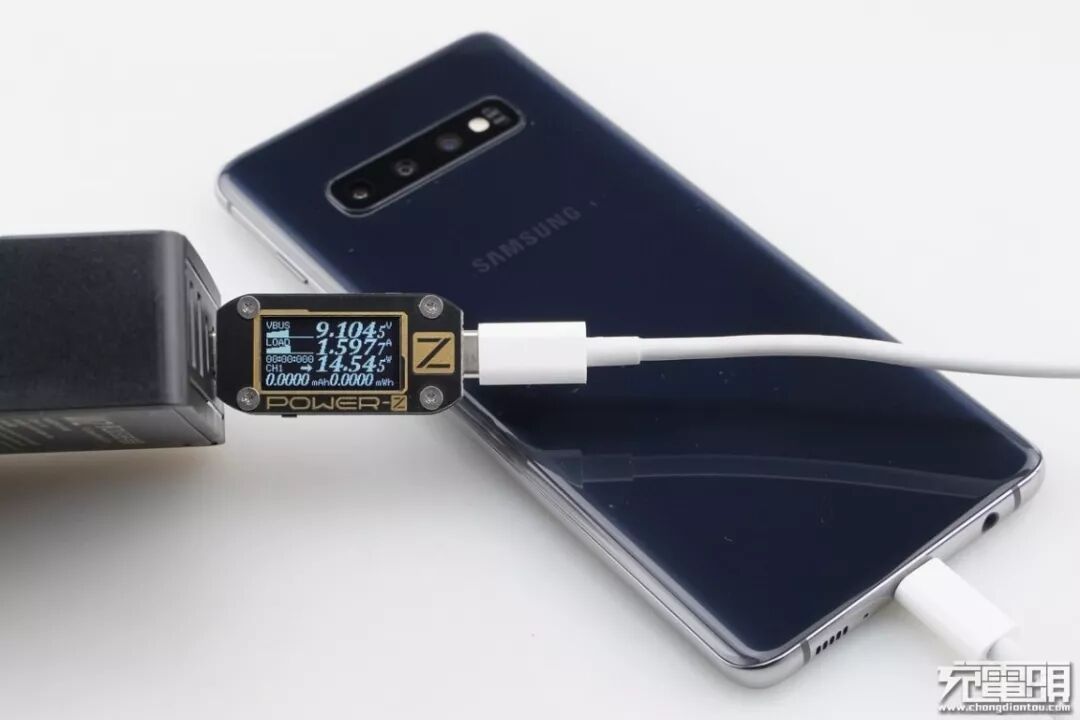

S10+支持USB PD / AFC / QC快速充电协议，使用USB-C2为S10+充电，功率为9.10V 1.59A 14.54W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

小米9支持USB PD / QC / 27W ChargeTurbo快速充电协议，使用USB-C2为小米9充电，功率为9.68V 2.59A 25.13W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

Reno3支持USB PD / VOOC4.0快速充电协议，使用USB-C2为Reno3充电，功率为5.04V 2.24A 11.30W，成功握手USB PD快充。

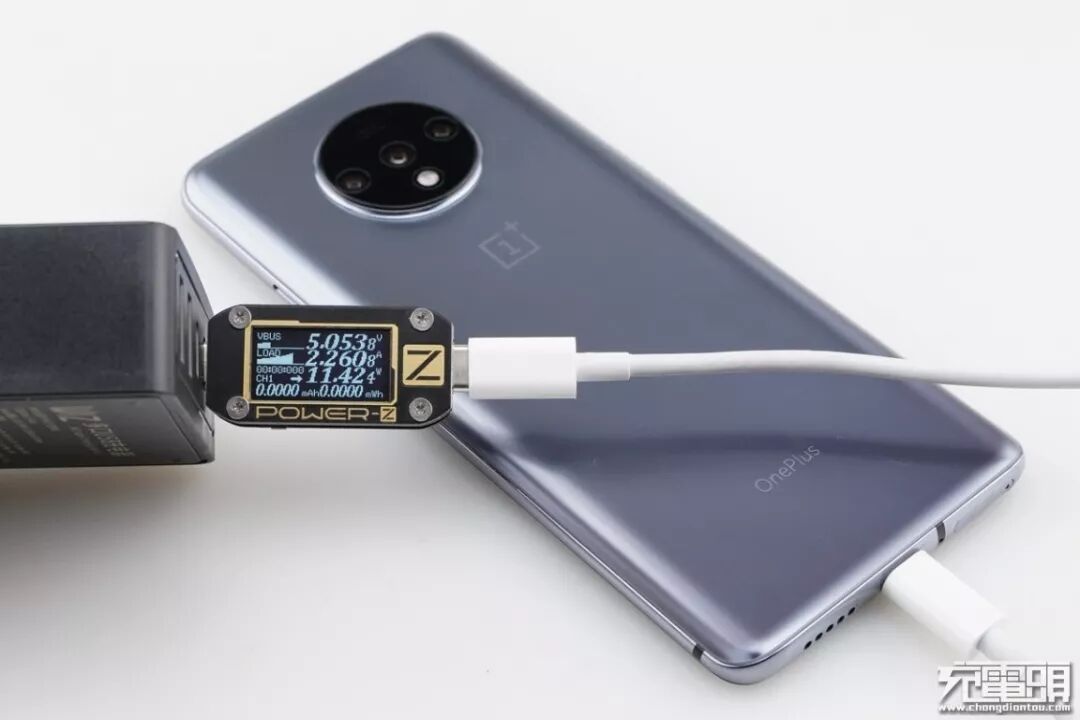

1+7T支持USB PD / WARP快速充电协议，使用USB-C2为1+7T充电，功率为5.05V 2.26A 11.42W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

1+7 Pro支持USB PD / WARP快速充电协议，使用USB-C2为1+7 Pro充电，功率为5.04V 2.24A 11.33W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

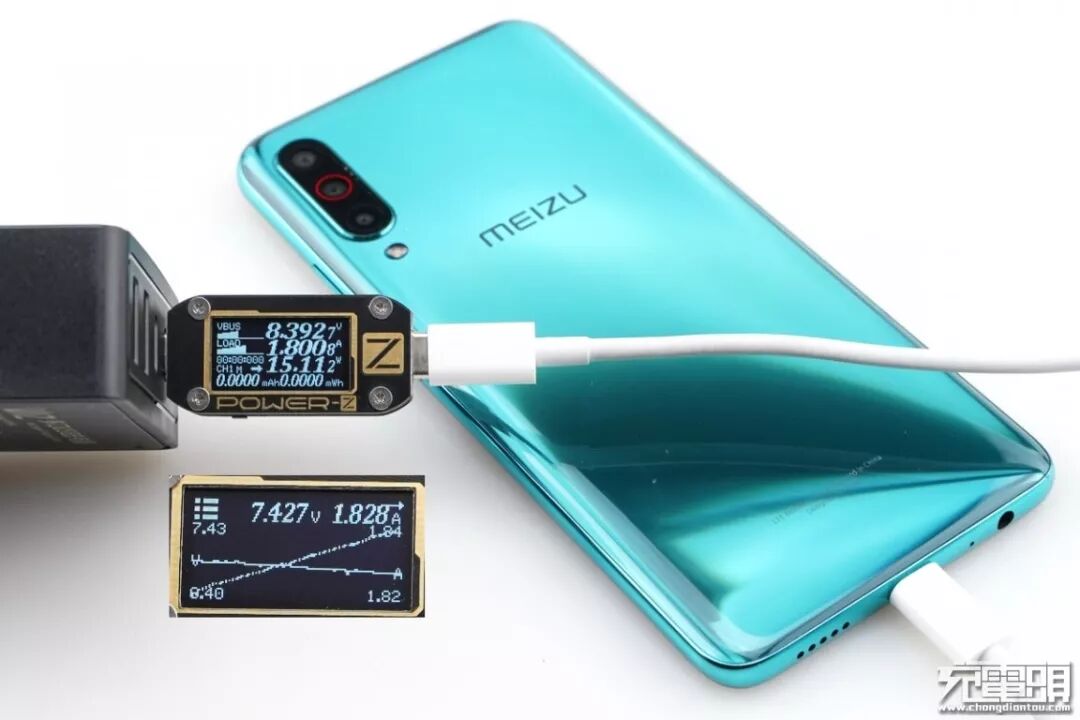

魅族16T支持USB PD / QC / PE快速充电协议，使用USB-C2为魅族16T充电，功率为8.39V 1.80A 15.11W，成功握手QC4+快充，并达到QC4+快充功率最大阶段。

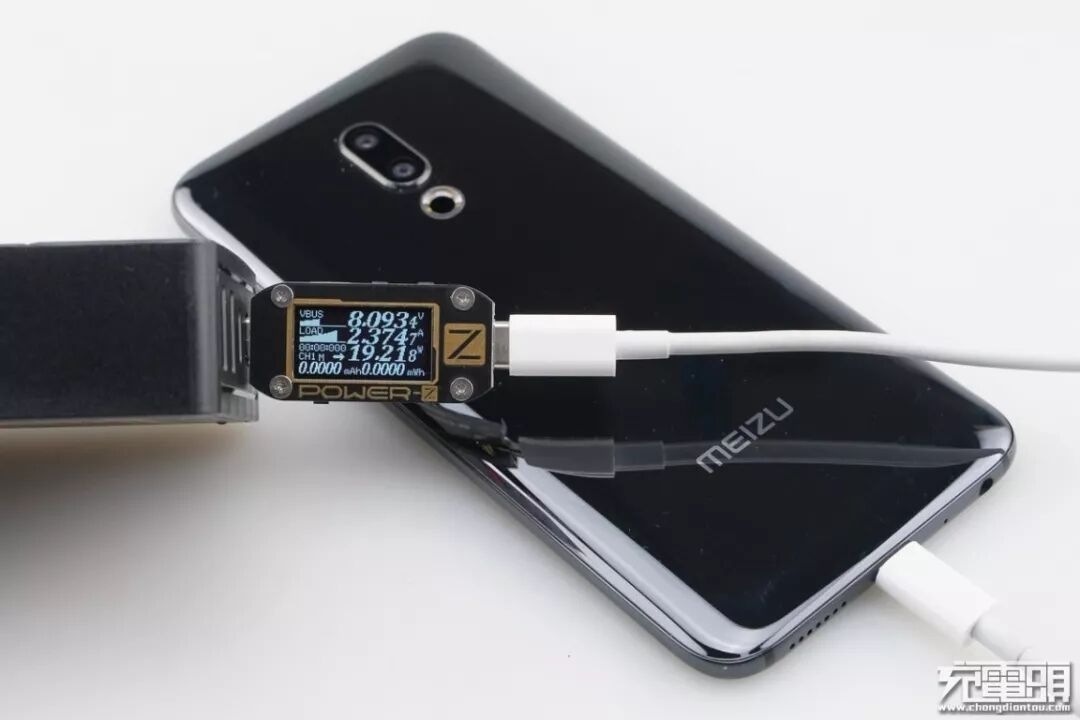

魅族16th Plus只支持PE快速充电协议，使用USB-C2为魅族16th Plus充电，功率为8.09V 2.37A 19.21W，成功握手PE快充，并达到PE快充功率最大阶段。

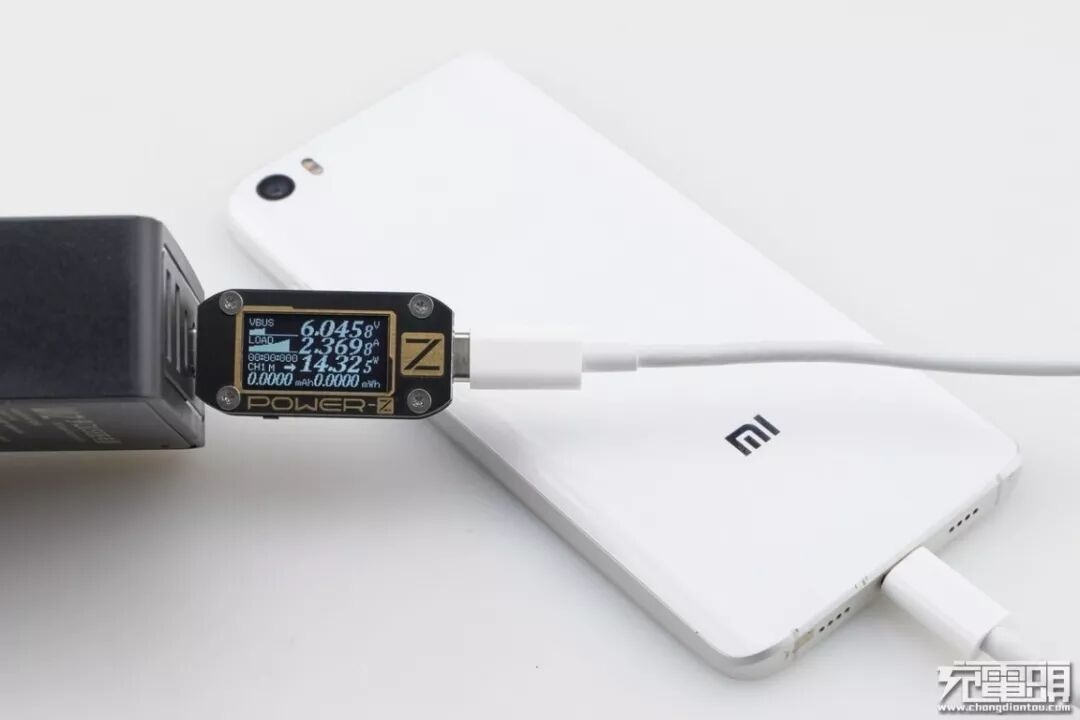

小米5只支持QC快速充电协议，使用USB-C2为小米5充电，功率为6.04V 2.36A 14.32W，成功握手QC3.0快充，并达到QC快充功率最大阶段。

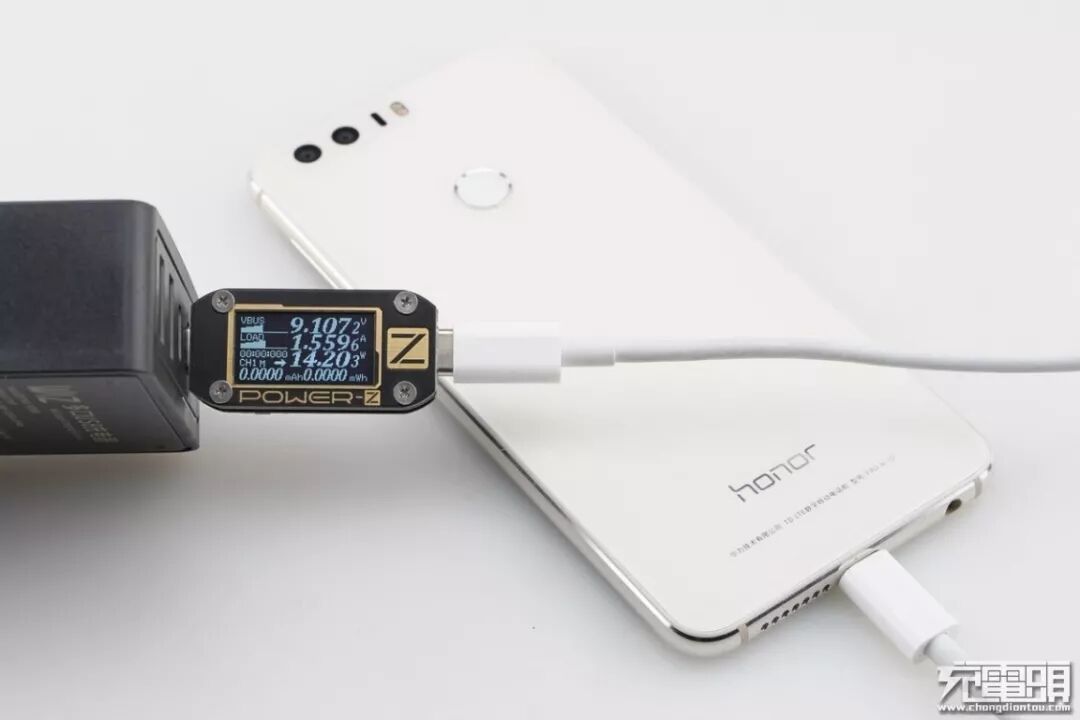

荣耀8只支持FCP快速充电协议，使用USB-C2为荣耀8充电，功率为9.10V 1.55A 14.20W，成功握手FCP快充，并达到FCP快充功率最大阶段。

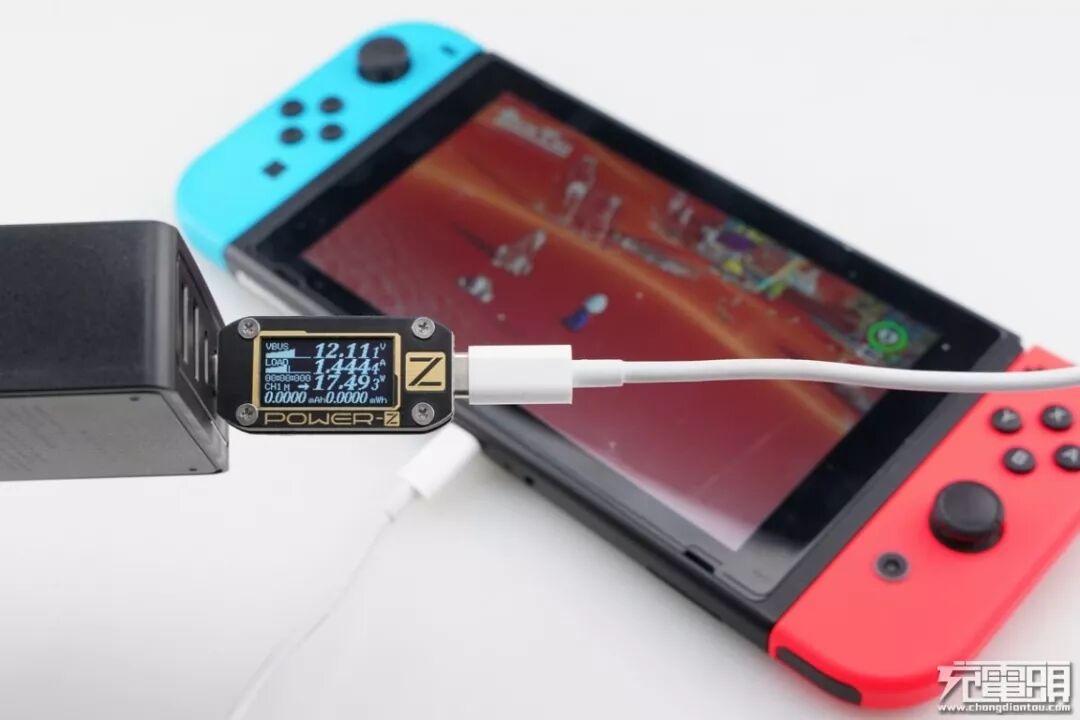

Switch支持USB PD快速充电，使用USB-C2为Switch充电，功率为12.11V 1.44A 17.49W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

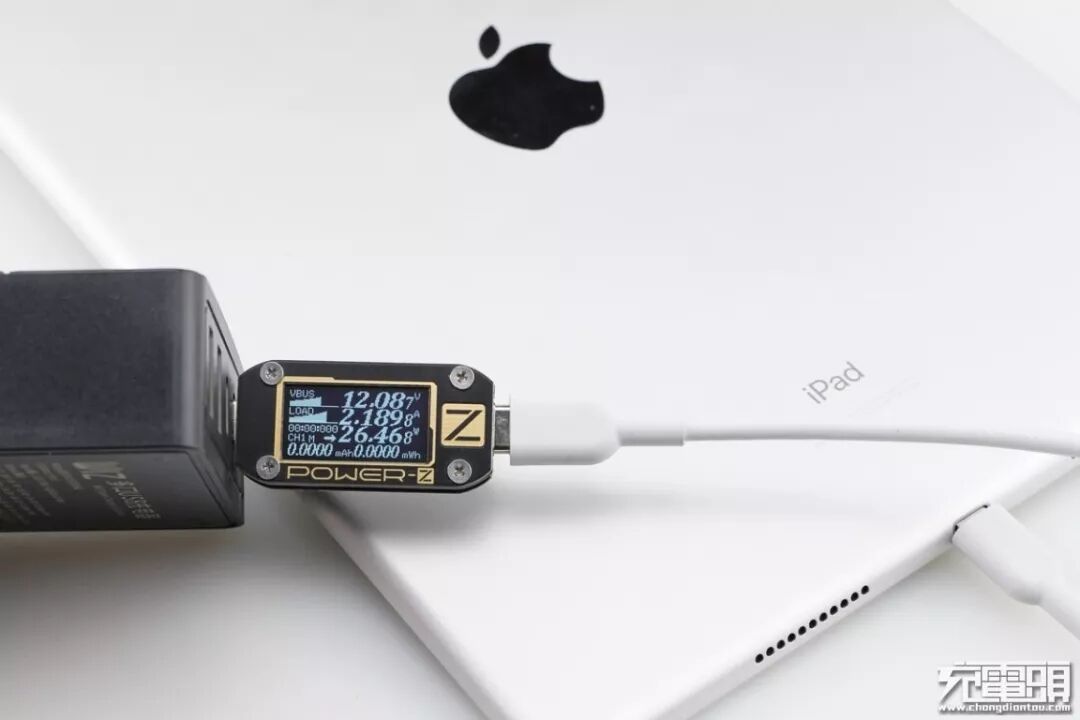

iPad Air3支持USB PD快速充电，使用USB-C2为iPad Air3充电，功率为12.08V 2.18A 26.46W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

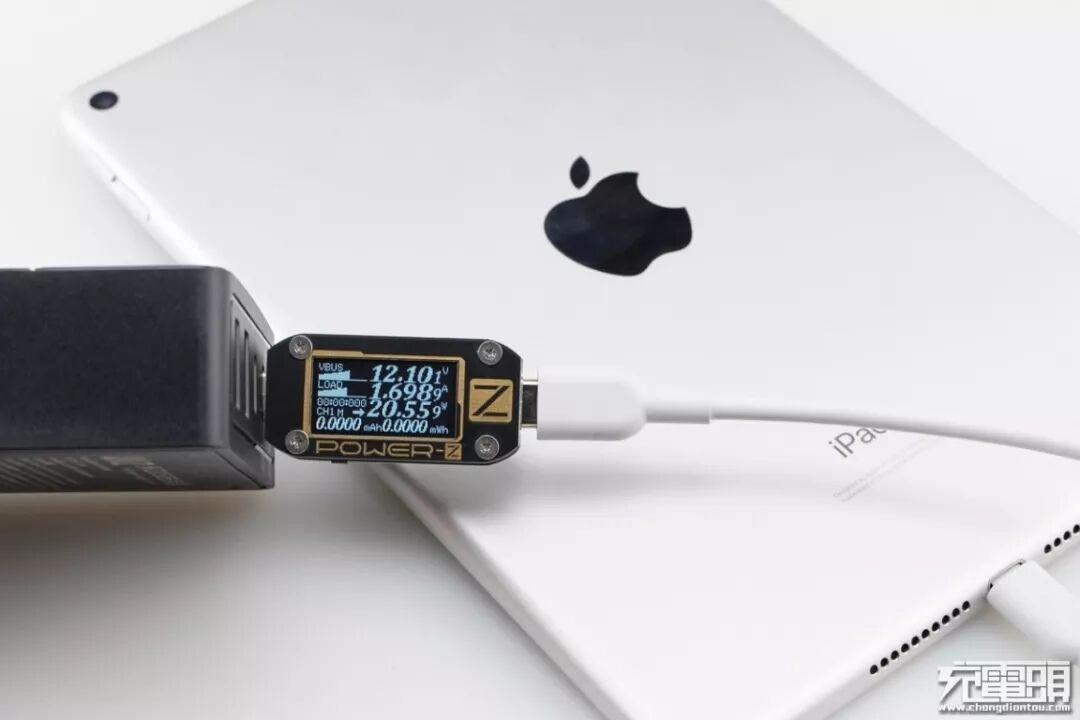

iPad mini5支持USB PD快速充电，使用USB-C2为iPad mini5充电，功率为12.10V 1.69A 20.55W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

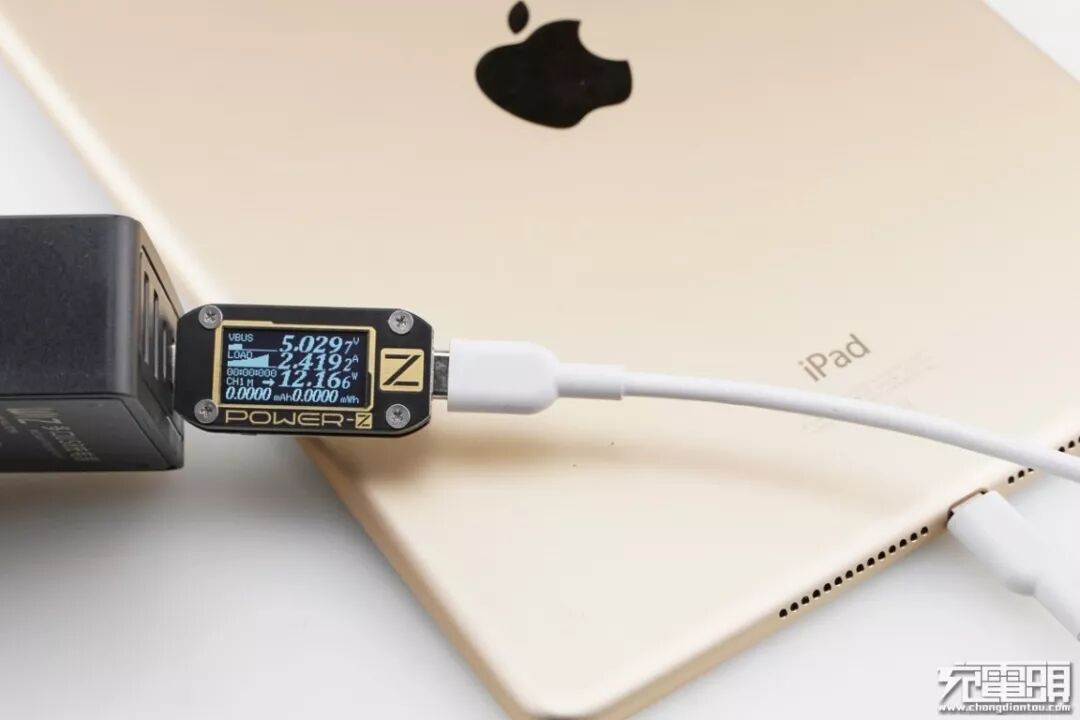

iPad Air2只支持Apple2.4A快速充电协议，使用USB-C2为iPad Air2充电，功率为5.02V 2.41A 12.16W，成功握手Apple2.4A快速充电协议，并达到Apple2.4A快充功率最大阶段。

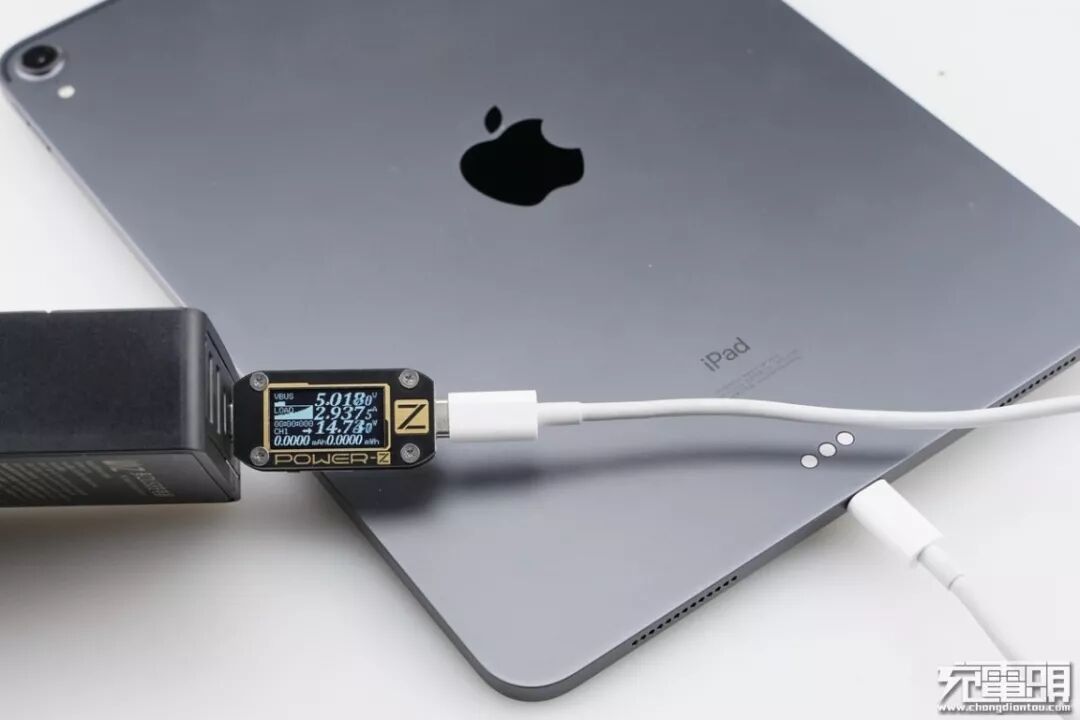

iPad Pro支持USB PD快速充电，使用USB-C2为iPad Pro充电，功率为5.01V 2.93A 14.73W， 可以正常充电，但无法握手快充，普通充电模式。

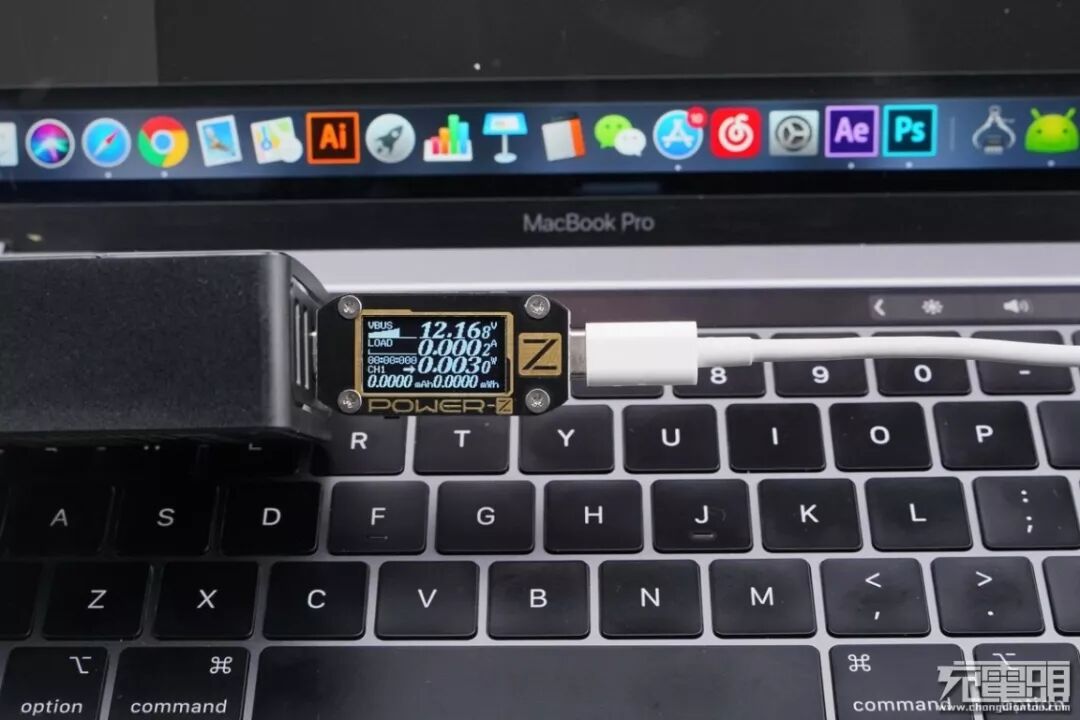

Macbook Pro 13支持USB PD快速充电，使用USB-C2为Macbook Pro 13充电，产品的USB-C2输出接口不兼容Macbook Pro 13，无法为Macbook Pro 13充电。

我们将USB-C2输出的测试数据汇总到了表格当中，从数据来看，iPhone等支持PD的苹果设备均可以成功握手PD快充，功率均超过了21W；iPad Air 3和mini5也可以正常握手PD快充协议，测试完之后可以看到，USB-C2无法为iPad Pro 11提供快速充电且不兼容Macbook Pro 13；安卓等支持PD的手机也可以成功的握手PD快充协议，支持QC、FCP、PE等单快充协议的设备也可以正常的进行快速充电。

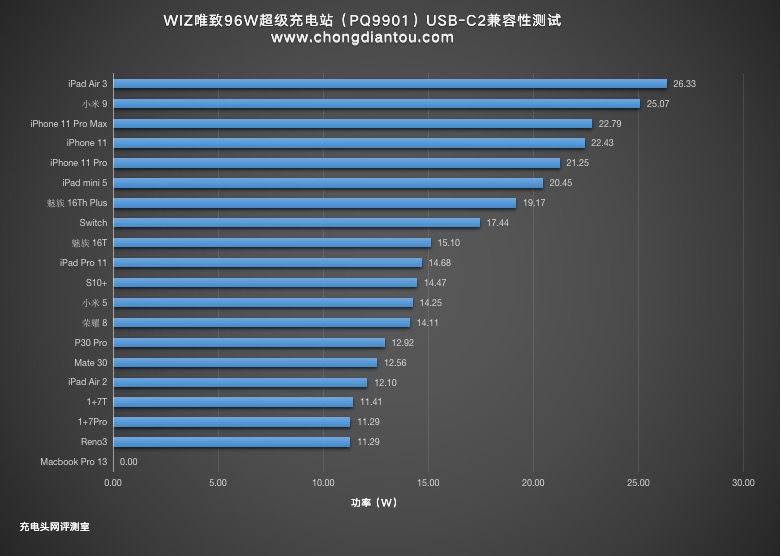

我们还将数据以柱状图的形式表现出来，这样可以更直观的了解信息，从柱状图可以清楚的看到，iPad Air 3充电功率领跑在第一，达到了26.33W；其次是小米9，功率达到了25.07W；iPhone 11 系列可以成功握手PD快充协议，其他支持PD快充的安卓设备也均可以正常握手PD快充，仅支持QC、FCP、PE等单一快充的设备也可以正常的进行快速充电。

3、USB-A输出兼容性测试

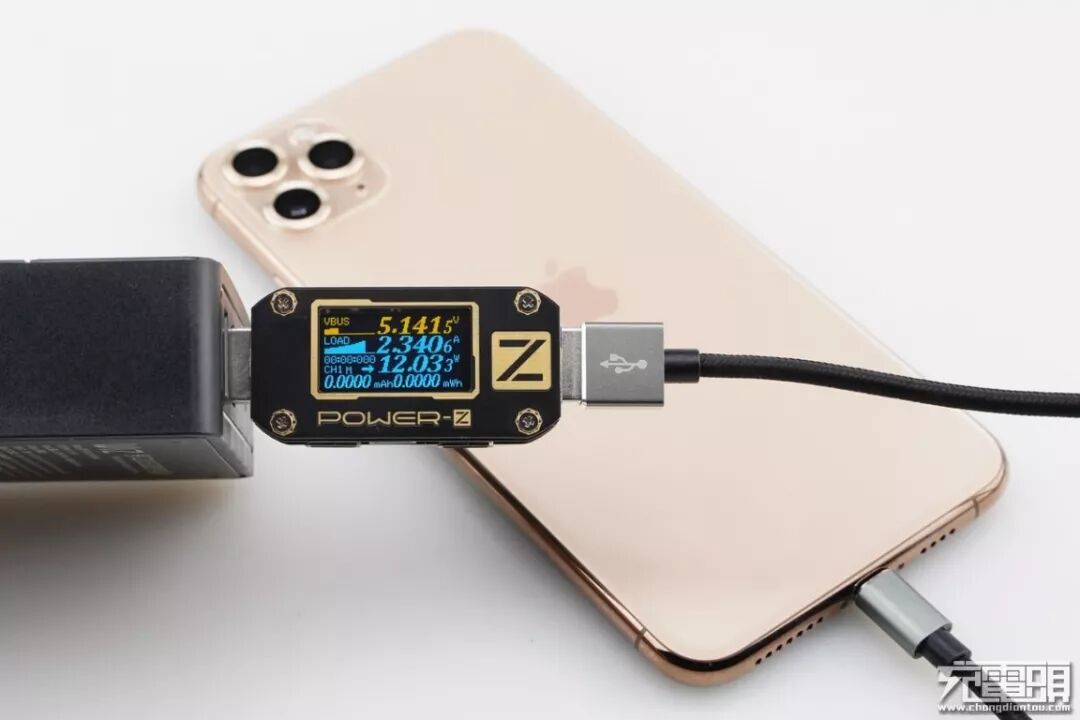

iPhone11 Pro Max 支持USB PD和Apple2.4A快速充电协议，使用USB-A为iPhone11 Pro Max充电，功率为5.14V 2.34A 12.03W，成功握手Apple2.4A快充协议，并达到Apple2.4A快充功率最大阶段。

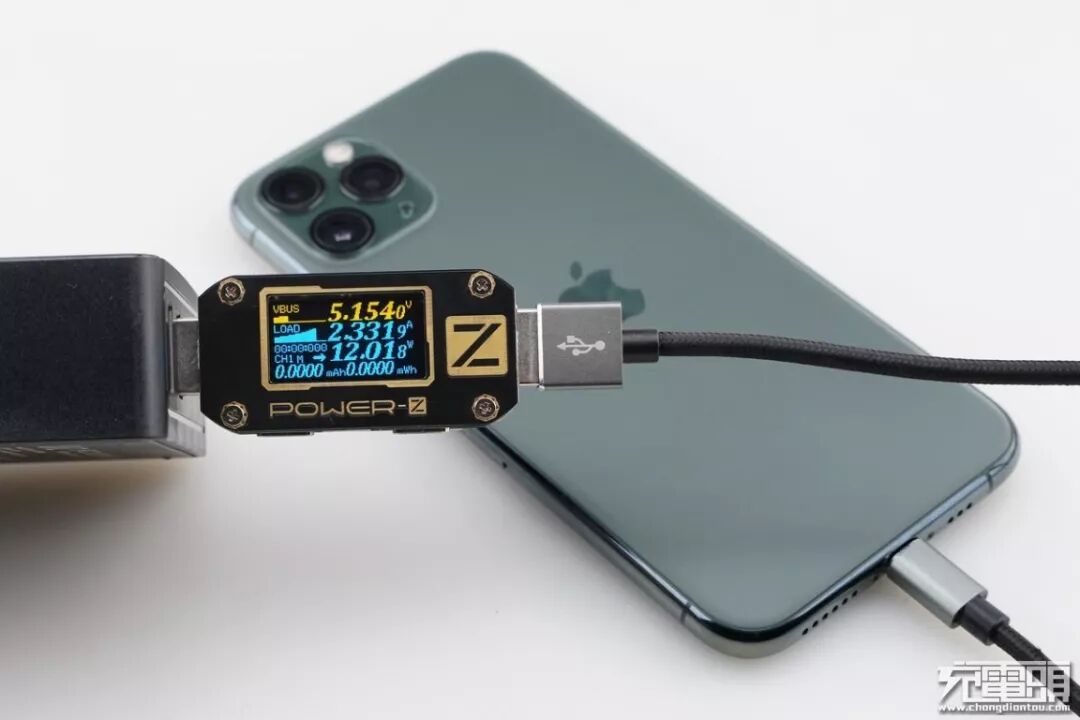

iPhone11 Pro 支持USB PD和Apple2.4A快速充电协议，使用USB-A为iPhone11 Pro充电，功率为5.15V  2.33A 12.01W，成功握手Apple2.4A快充协议，并达到Apple2.4A快充功率最大阶段。

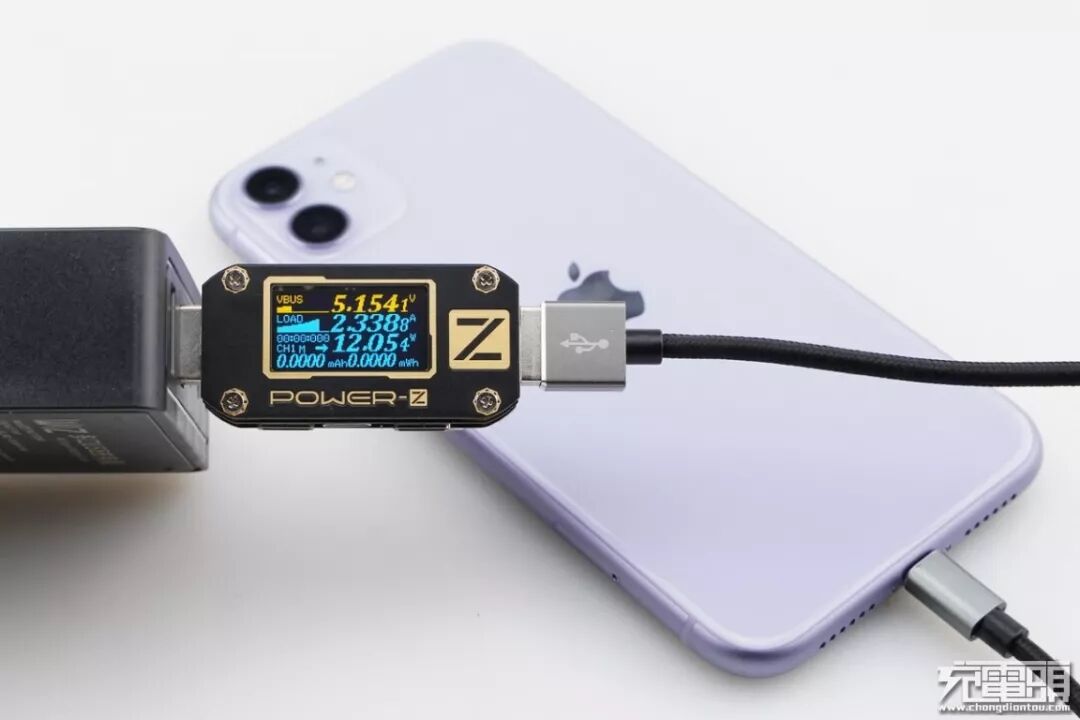

iPhone11 支持USB PD和Apple2.4A快速充电协议，使用USB-A为iPhone11 充电，功率为5.15V  2.33A 12.05W，成功握手Apple2.4A快充协议，并达到Apple2.4A快充功率最大阶段。

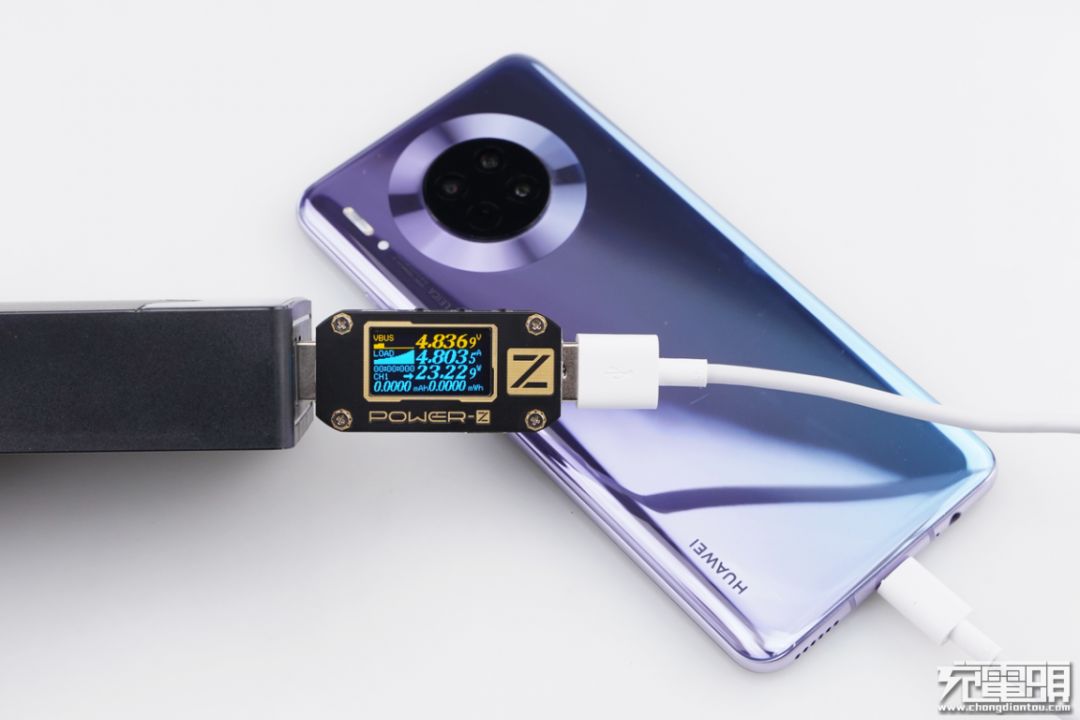

华为Mate30支持USB PD / FCP / SCP / 40WSCP 快速充电协议，使用USB-A为华为Mate30充电，功率为4.13V 4.80A 23.22W，成功握手SCP快充，并达到SCP快充功率最大阶段。

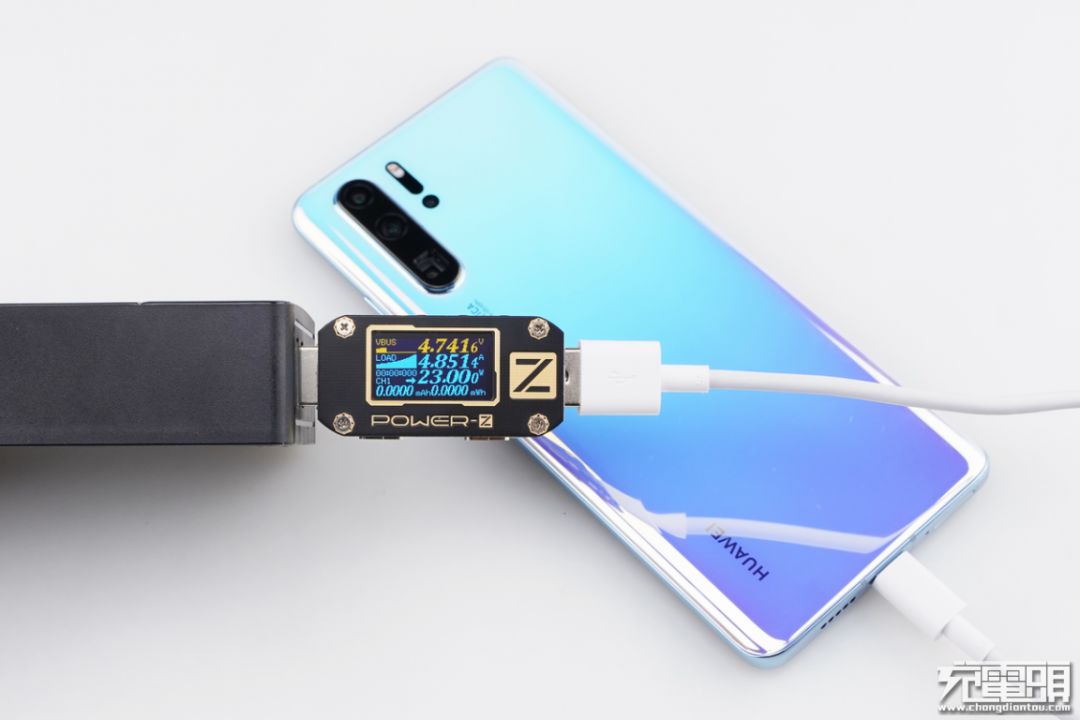

华为P30 Pro支持USB PD / FCP / SCP /  40WSCP 快速充电协议，使用USB-A为华为P30 Pro充电，功率4.74V 4.85A 23.00W，成功握手SCP快充，并达到SCP快充功率最大阶段。

三星S10+支持USB PD / AFC / QC快速充电协议，使用USB-A为三星S10+充电，功率为9.10V 1.62A 14.81W，成功握手QC快充，并达到QC快充功率最大阶段。

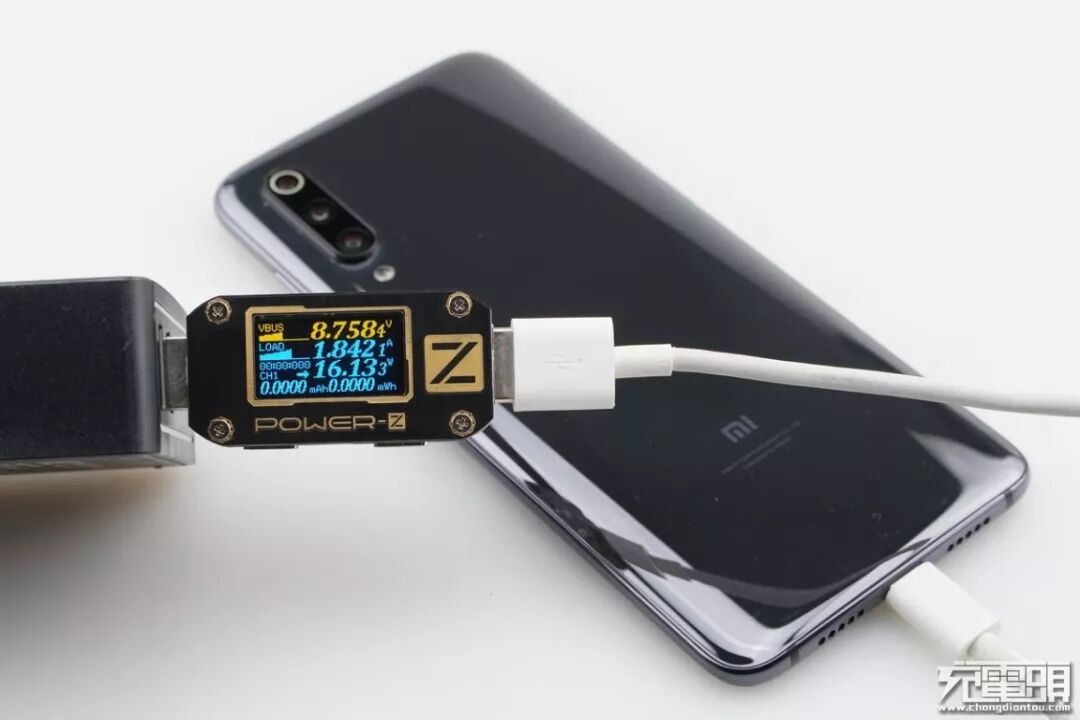

小米9支持USB PD / QC / 27W ChargeTurbo快速充电协议，使用USB-A为小米9充电，功率为8.75V 1.84A 16.13W，成功握手QC快充，并达到QC快充功率最大阶段。

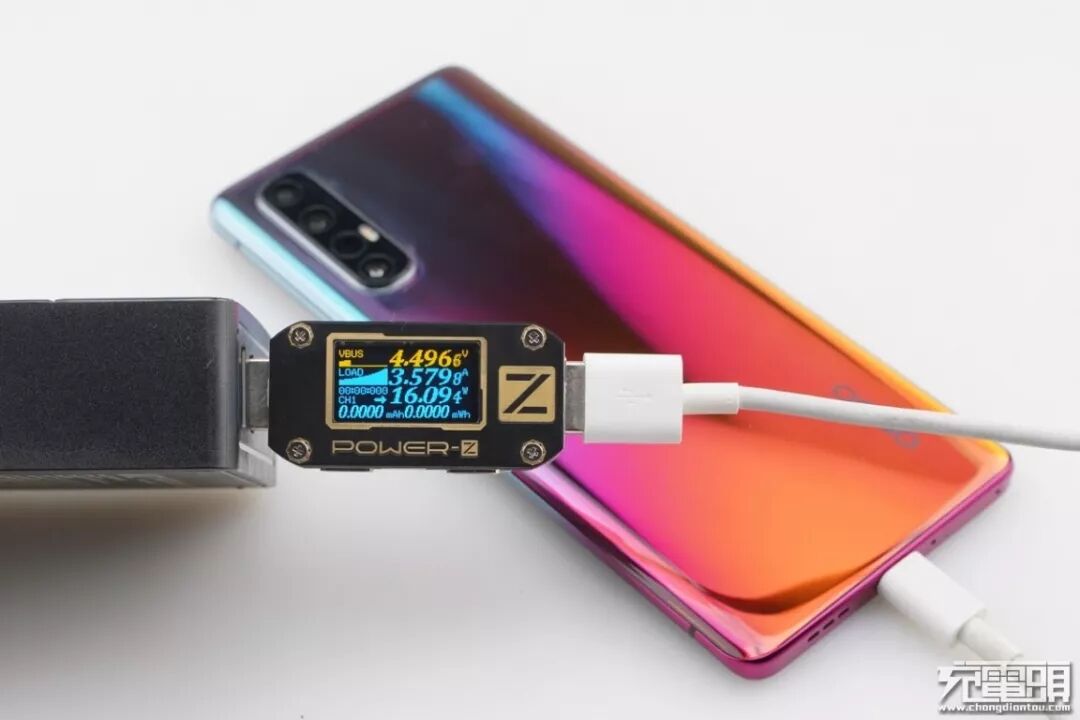

OPPO Reno 3 Pro 5G支持USB PD / VOOC4.0快速充电协议，使用USB-A为OPPO Reno 3 Pro 5G充电，功率为4.49V 3.57A 16.09W，成功握手VOOC3.0快充，并达到VOOC3.0快充功率最大阶段。

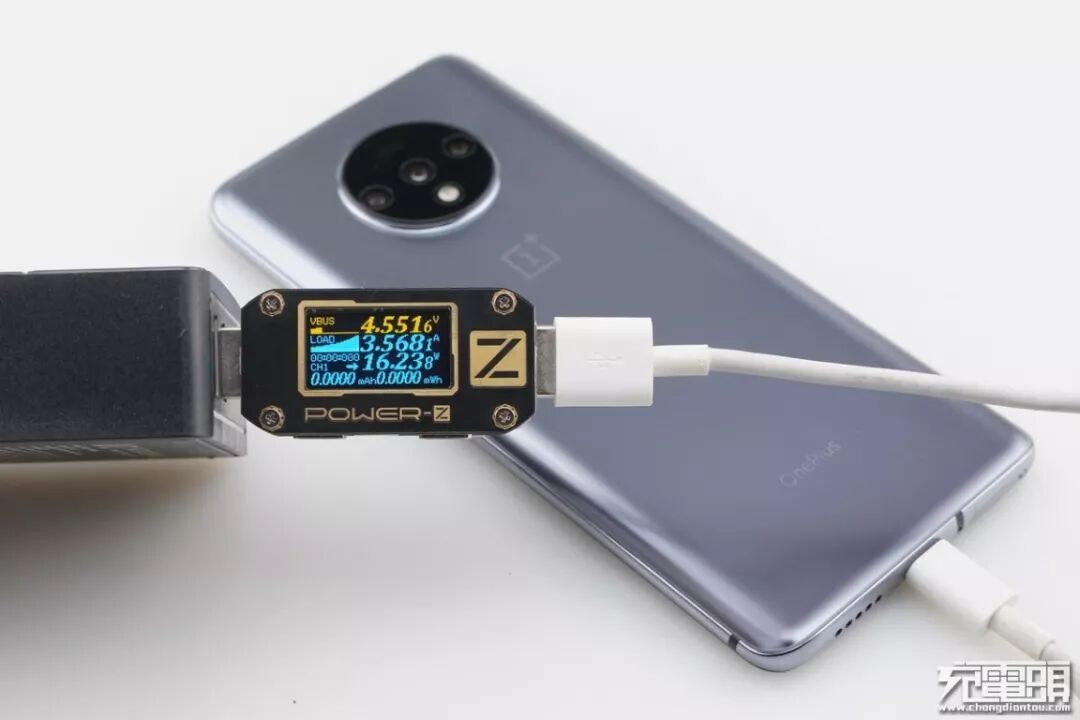

1+7T支持USB PD / WARP快速充电协议，使用USB-A为1+7T充电，功率为4.55V 3.56A 16.23W，成功握手Dash快充，并达到Dash快充功率最大阶段。

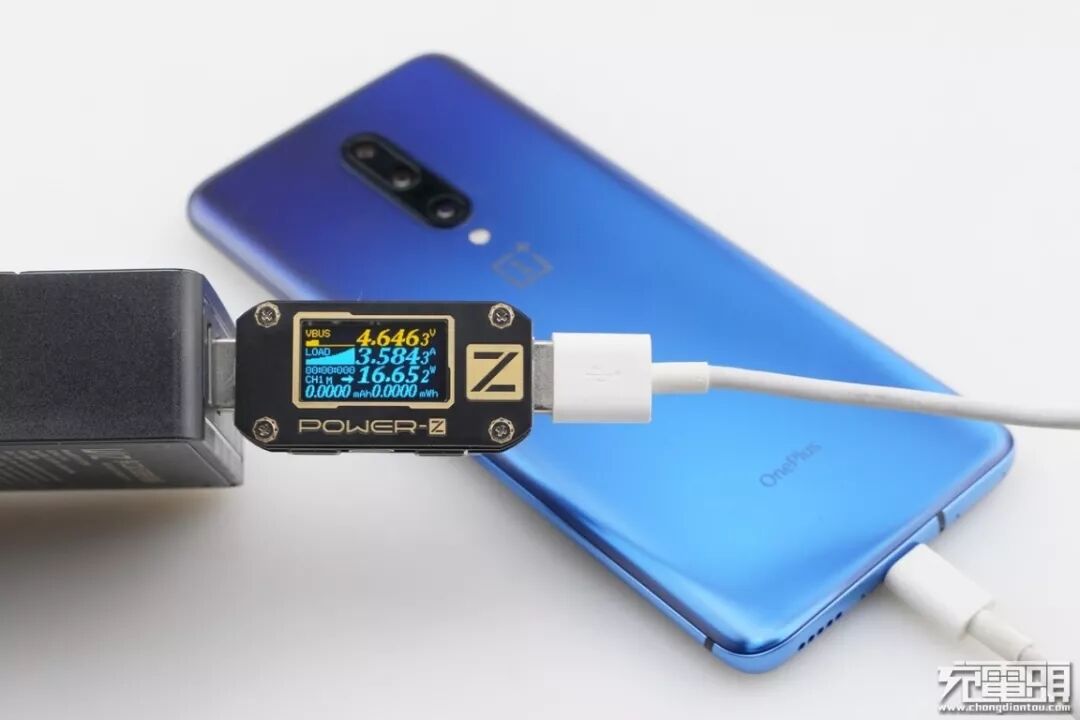

1+7 Pro支持USB PD / WARP快速充电协议，使用USB-A为1+7 Pro充电，功率为4.64V 3.58A 16.65W，

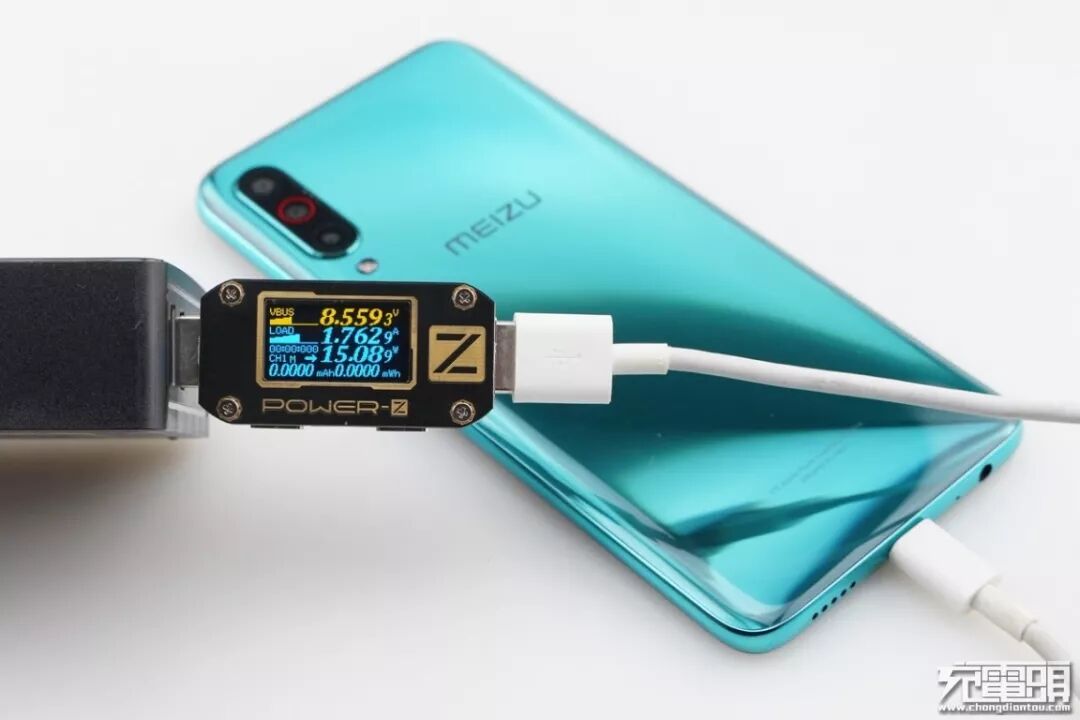

魅族16T支持USB PD / QC / PE快速充电协议，使用USB-A为魅族16T充电，功率为8.55V 1.76A 15.08W，成功握手QC快充，并达到QC快充功率最大阶段。

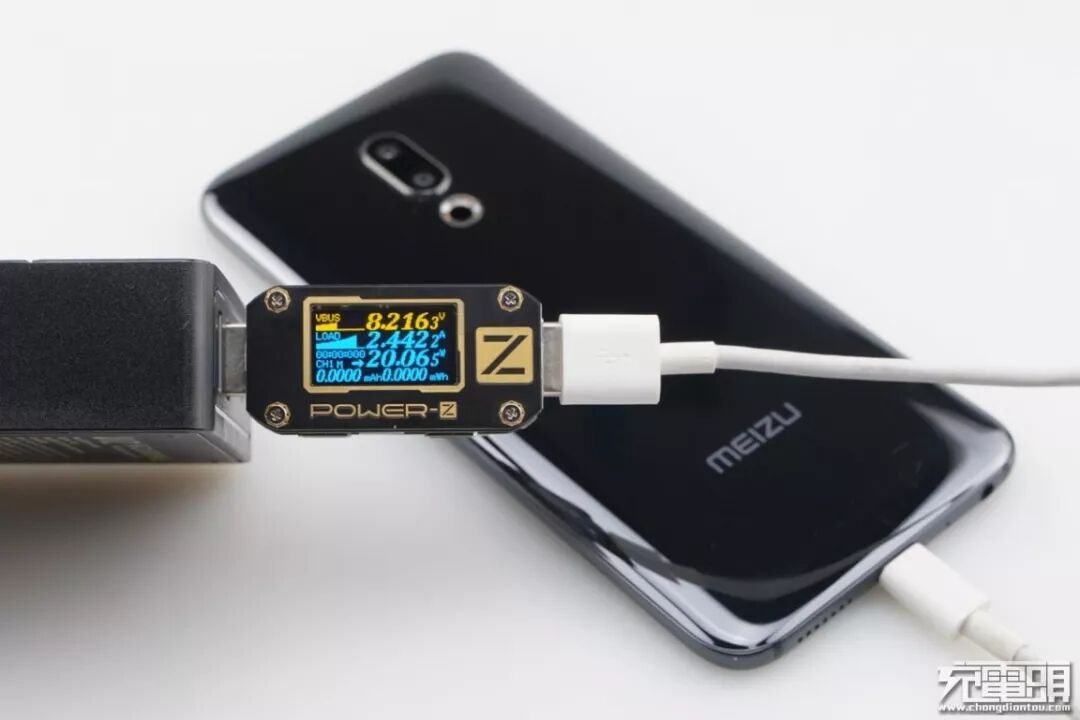

魅族16th Plus只支持PE快速充电协议，使用USB-A为魅族16th Plus充电，功率为8.21V 2.44A 20.06W，成功握手PE快充协议，并达到PE快充功率最大阶段。

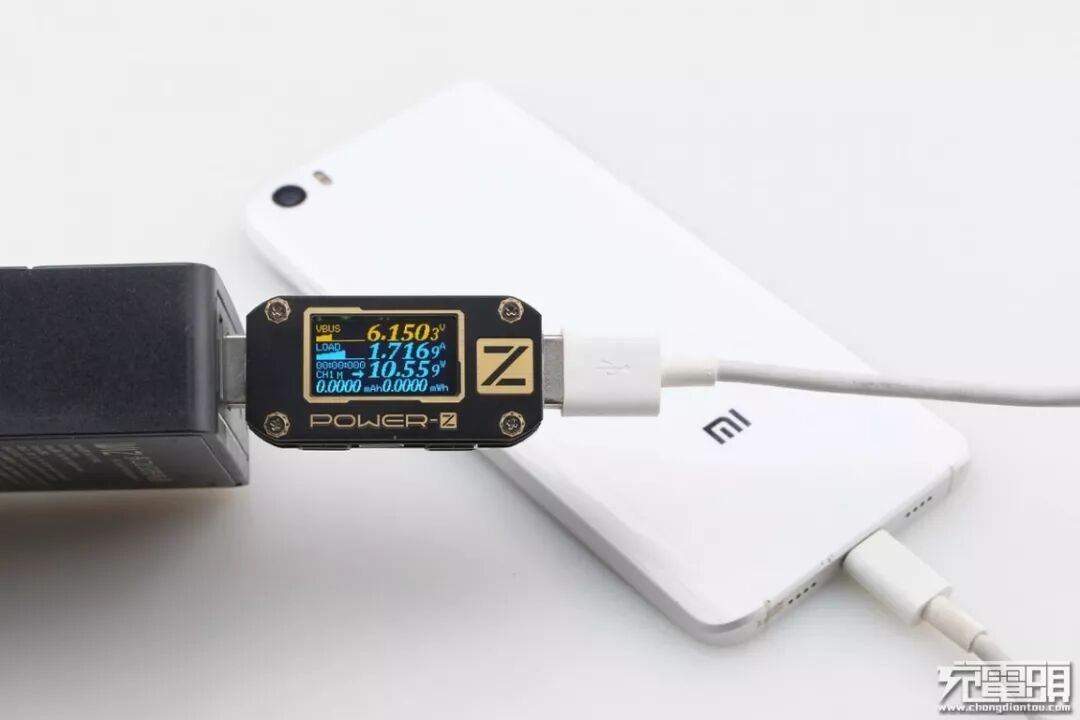

小米5只支持QC快速充电协议，使用USB-A为小米5充电，功率为6.15V 1.71A 10.55W，成功握手QC快充。

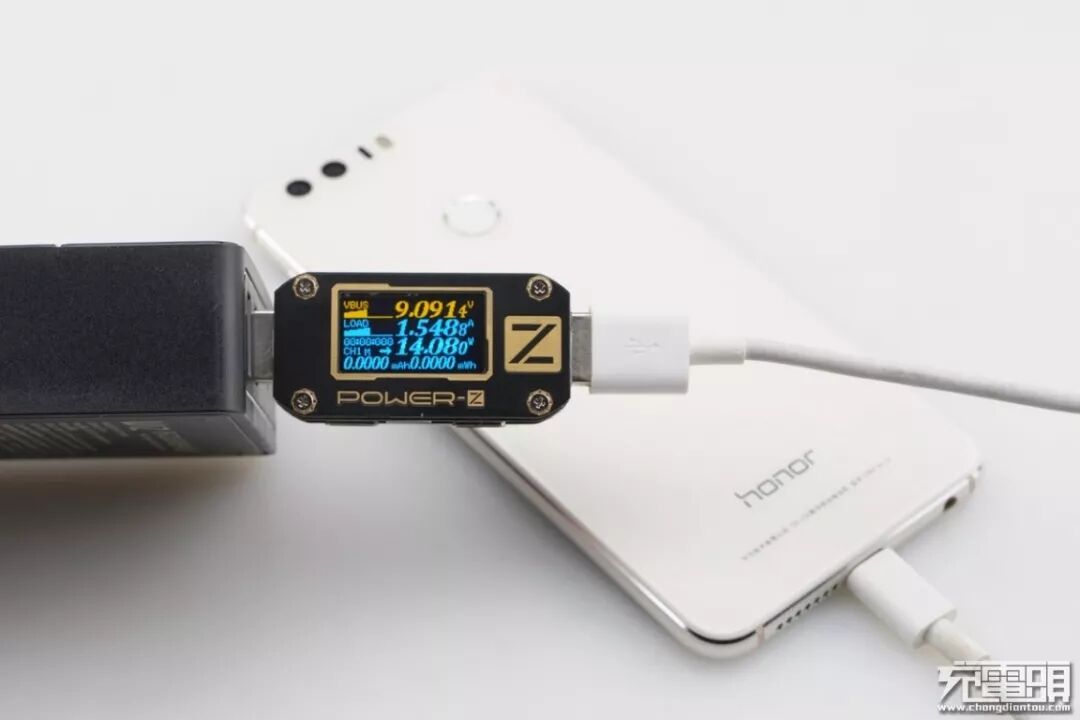

荣耀8只支持FCP快速充电协议，使用USB-A为荣耀8充电，功率为9.09V 1.54A 14.08W，成功握手FCP快充，并达到FCP快充功率最大阶段。

将USB-A输出的测试数据整理一下，对iPhone 11系列可以正常握手Apple2.4A快充协议；华为等支持SCP的手机也可以正常握手快充；对支持QC、FCP、PE等快充的手机同样可以正常的握手快充，特别是连VOOC也支持，这个有点意外。

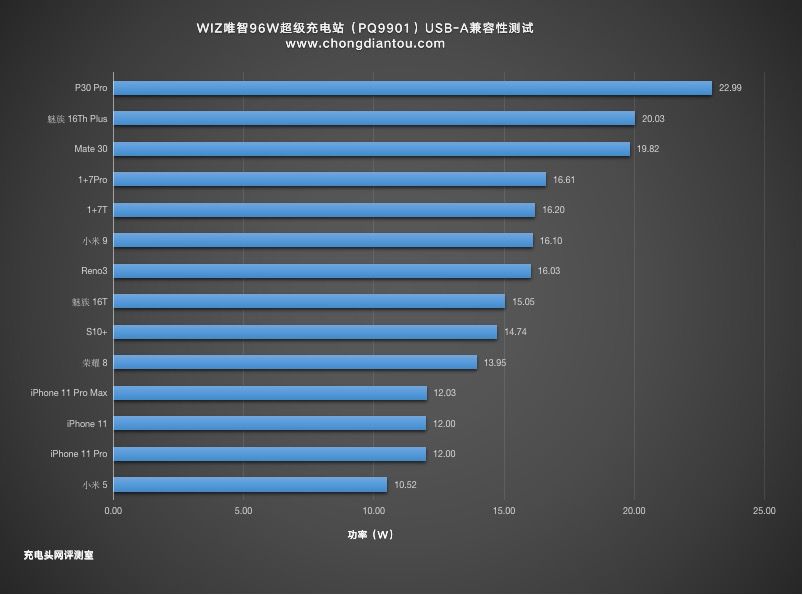

将数据做成柱状图，可以看到华为P30 Pro充电功率领跑在第一，达到了22.99W；支持QC、FCP、SCP、PE、VOOC等快充的数据也可以成功握手快充，iPhone11系列同样可以正常握手Apple2.4A快充协议，并且功率均均达到了12W。

六、多口同时输出测试

1、双USB-A同时输出测试

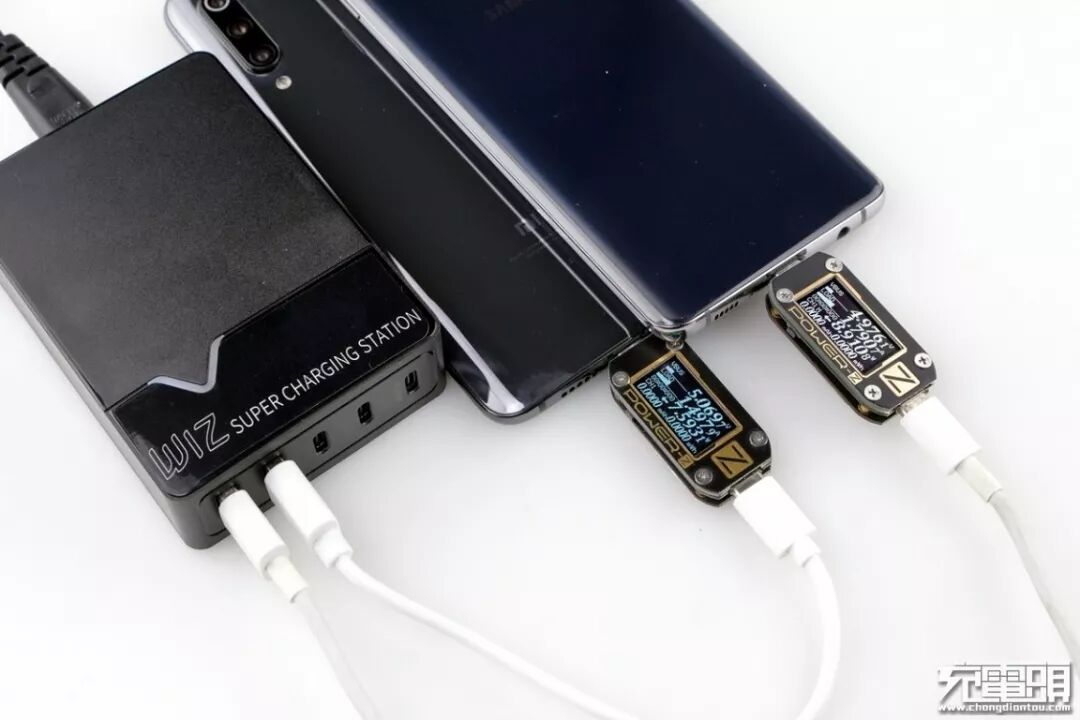

唯智五口充电器使用了三路独立设计，接下来我们来验证一下，使用产品的两个USB-A同时输出为手机充电，两个USB-A共用一路设计，单A口输出时候可提供快充，当两个USB-A都在输出时，会锁定5V模式。

2、双USB-C同时输出测试

接下来是第二路的情况，USB-C2、USB-C3共用一路，C2 / C3单独使用时候可以快充，C2 / C3一起使用的时候锁定5V。

3、三路独立输出验证

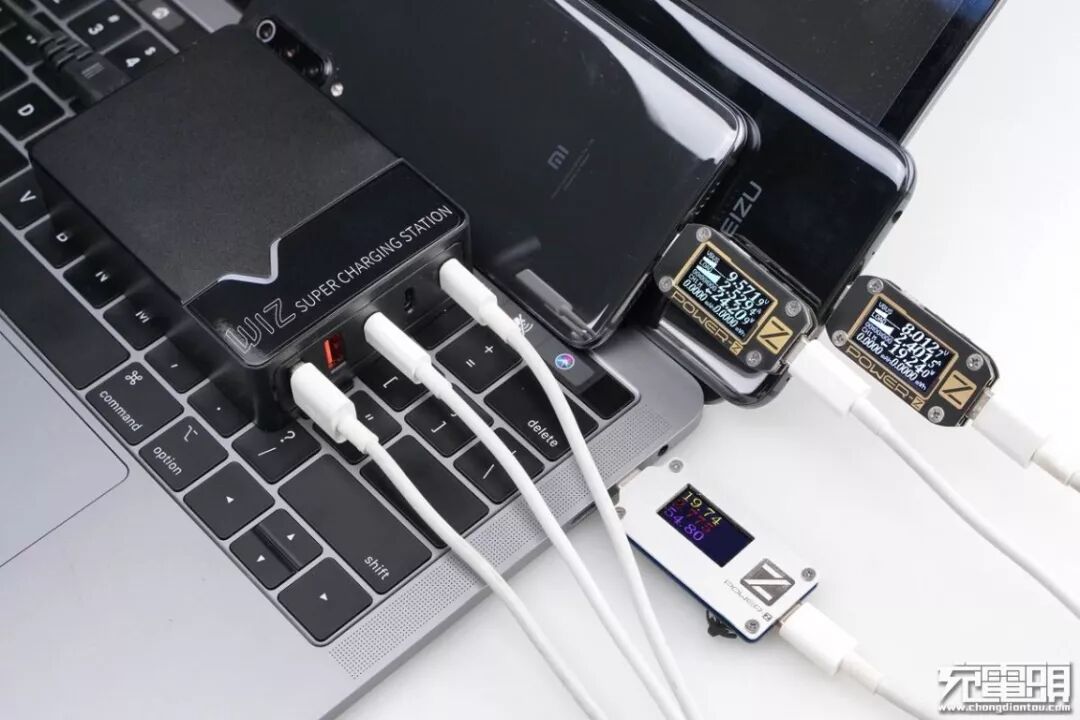

USB-C1为独享单路设计，USB-C2 / C3只使用其中一路，USB-A1 / A2只使用其中一路，这样输出就可以三路互不干扰了。图中三口同时输出，USB-C1为Mac book Pro 13充电握手USB PD快充，功率为19.74V 2.77A 54.80W；USB-C3为小米9充电握手ChargeTurbo，功率为9.57V 2.52A 24.20W；USB-A2为魅族16 th Plus充电握手PE快充，功率为8.01V 2.40A 19.24W。当前三路合计共输出总功率：98W，超过了额定标称值，实在强悍。


充电头网评测室总结

设计方面，WIZ唯智96W超级充电站外形方正，外观整体呈现磨砂黑和亮黑色，大小适中，246g的重量即使携带出门也不会感觉太重，USB-C1+USB-Cx2+USB-Ax2共五个输出接口的配置在日常生活中完全可以承担多设备充电的任务，并且60W PD的输出接口可以为笔记本等大功率设备充电，使用上更方便。

配件方面，随包装附赠一根电源延长线与三个不同规格的充电插头，电源延长线可以搭配产品在办公桌上作为桌面充电器，既可以解决插座插口不够用的尴尬也可以拯救桌面凌乱不堪的局面，三个不同规格的插头可以搭配产品在不同场景下使用，为用户的出行使用提供更多方便，只不过在插头组合使用的模式下不建议横插式使用。

性能方面，WIZ唯智96W超级充电站采用三路设计，USB-C1独享一路支持60W PD输出，USB-C2 / C3共享一路，单独使用可输出快充，两个一起用锁定5V；USB-A1 / A2共享一路，同样是单独使用可输出快充，一起用锁定5V；C2 / C3 / A1 / A2 四个接口总共36W左右，对小设备来说已经够用。协议方面，USB-C1 / C2 / C3支持PPS / QC / PE / SCP / FCP / AFC Apple2.4A快充协议；USB-A支持VOOC / PE / QC / SCP / FCP / AFC / Apple2.4A快充协议，实际测试中，苹果、华为、三星、小米、OPPO、一加、魅族都能很好的握手自己所需的快充，特别是不多见的小米27W ChargeTurbo、华为22.5W SCP、魅族24W PE、OPPO 20W VOOC，它都能很好的支持。

美中不足的是USB-C2对部分设备存在兼容性问题，对iPad Pro充电不握手快充，对Macbook Pro13充电功率为0，所幸大部分设备还是没问题的。

总体来看，WIZ唯智96W超级充电站可以和多种支持快充的手机、平板、笔记本等设备均正常握手相应的快充，实现快速充电，并且60W的PD输出接口可以为笔记本等大功率需求的设备充电，搭配的电源延长线与三种不同规格的插头使得产品可以覆盖更多的使用场景。三口独立的五口输出方案让用户可以方便的在三路独立快充与五设备多需求供电之间灵活选择，无论是在办公室作为桌面充电器还是出门携带都是一个极佳的充电设备。
