魔方插座是一种新型供电设备，他将传统的插线板重新立体设计大幅度缩小占地面积，收到很多消费者所喜爱。aigo爱国者最近也推出了一系列新国标魔方插座，并顺应快充潮流集成了2A1C PD快充输出模块，让魔方插座进化成PD魔方插座，不再需要在魔方插座上连接充电器也可以为手机快充，下面小编位大家带来这款产品的开箱评测，看看他有那些优势之处。

一、开箱

1、外包装

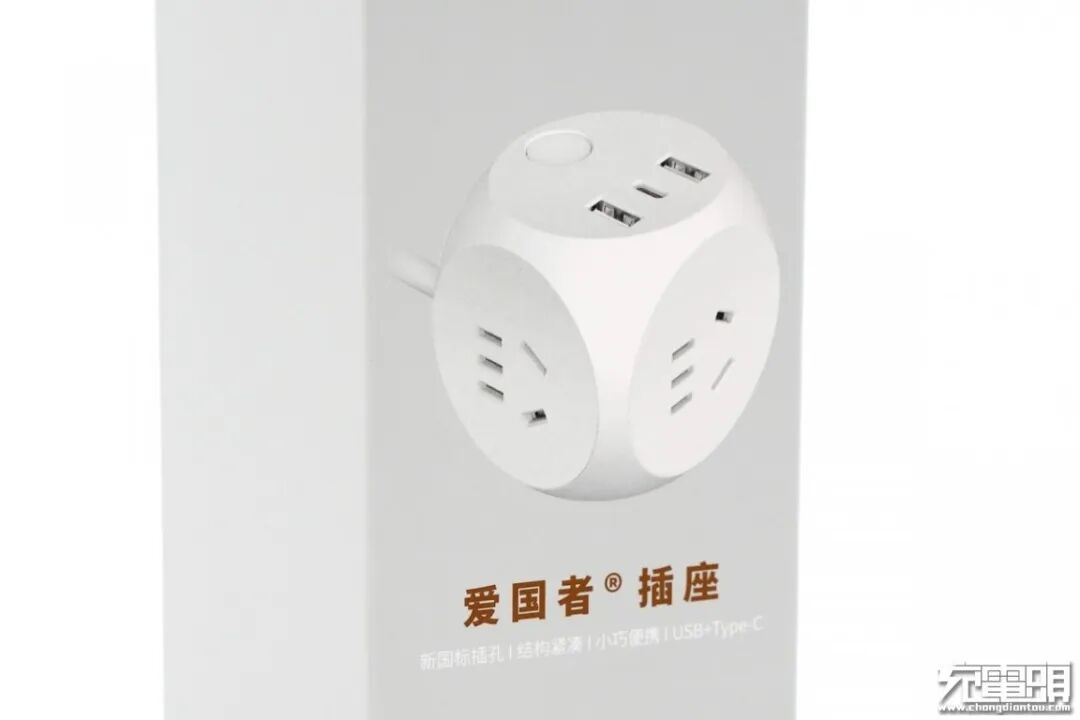

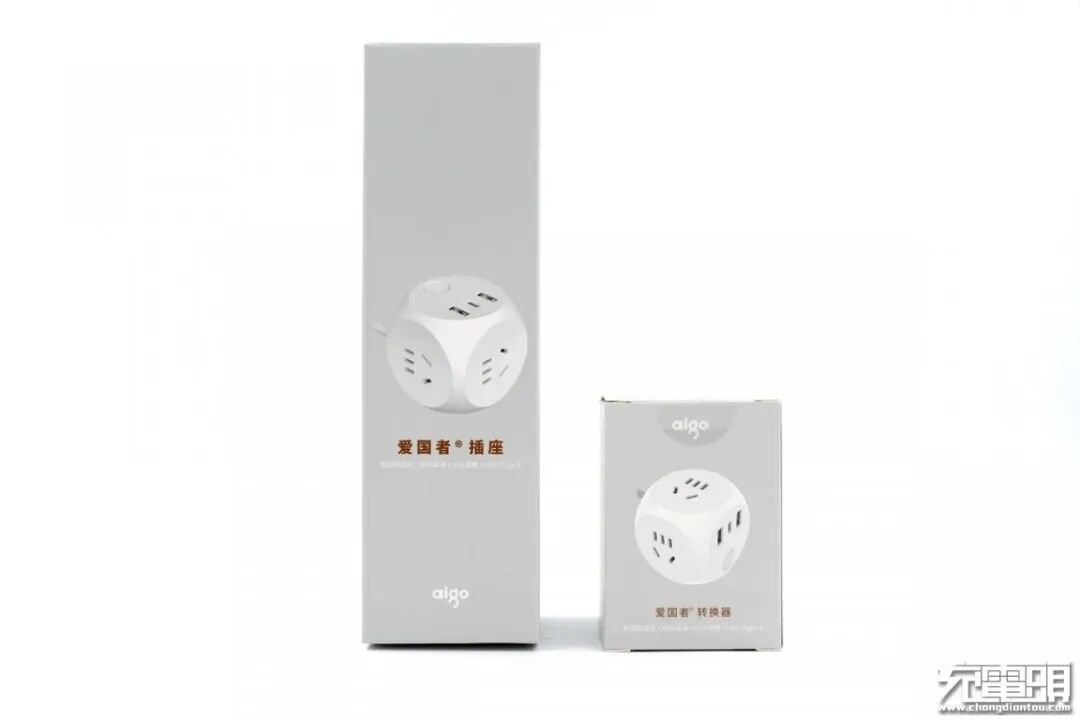

浅灰色的纸盒包装上印有产品图，下面标注了产品的四个卖点：新国标插孔、结构紧凑、小巧便携、USB+Type-C。

2、铭牌信息

产品名称：延长线插座（带电源适配器）
产品型号：M0331PD
产品长度：全长1.5m
技术参数：MAX 2500W，MAX10A，250V~
USB输入：110-240V~，50/60Hz，0.5A
USB输出：
USB-A1：5V3A
USB-A2：5V3A / 9V2A / 12V1.5A
USB-C：5V3A / 9V2A / 12V1.5A
双口/三口同时：5V3A
USB总输出：18W
还有一系列插线板新国标的执行标准。

3、打开包装

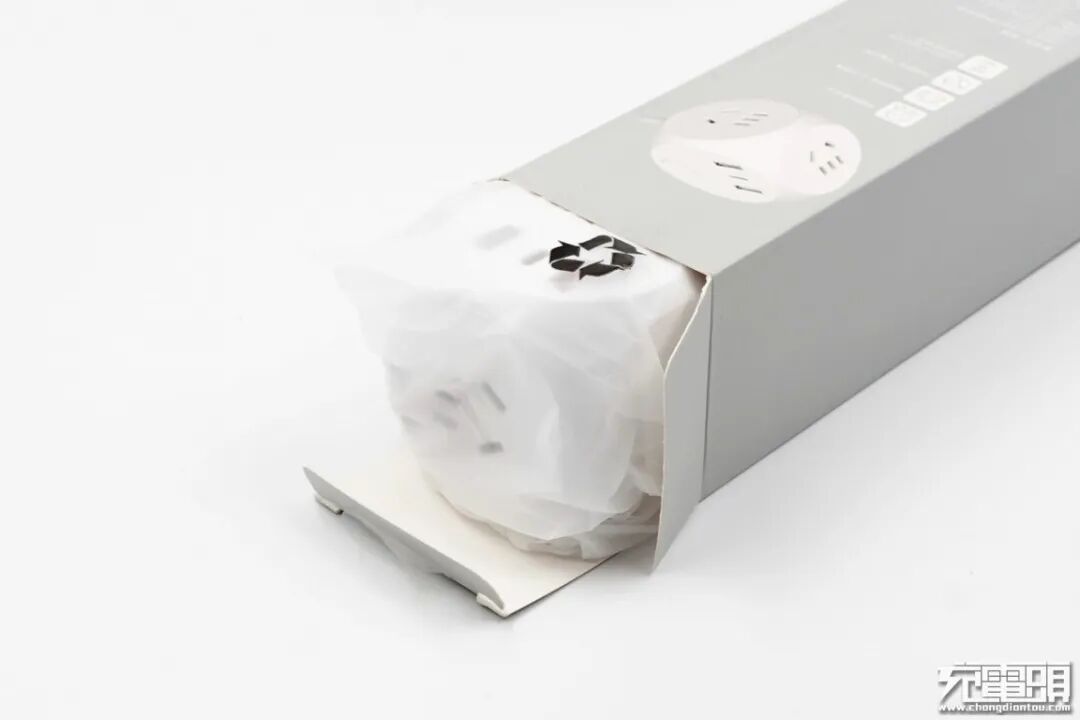

撕开包装开口处的圆形透明封条，里面魔使用了CPE磨砂袋保护，避免运输摩擦影响产品外观也起到防尘的作用。

4、物品一览

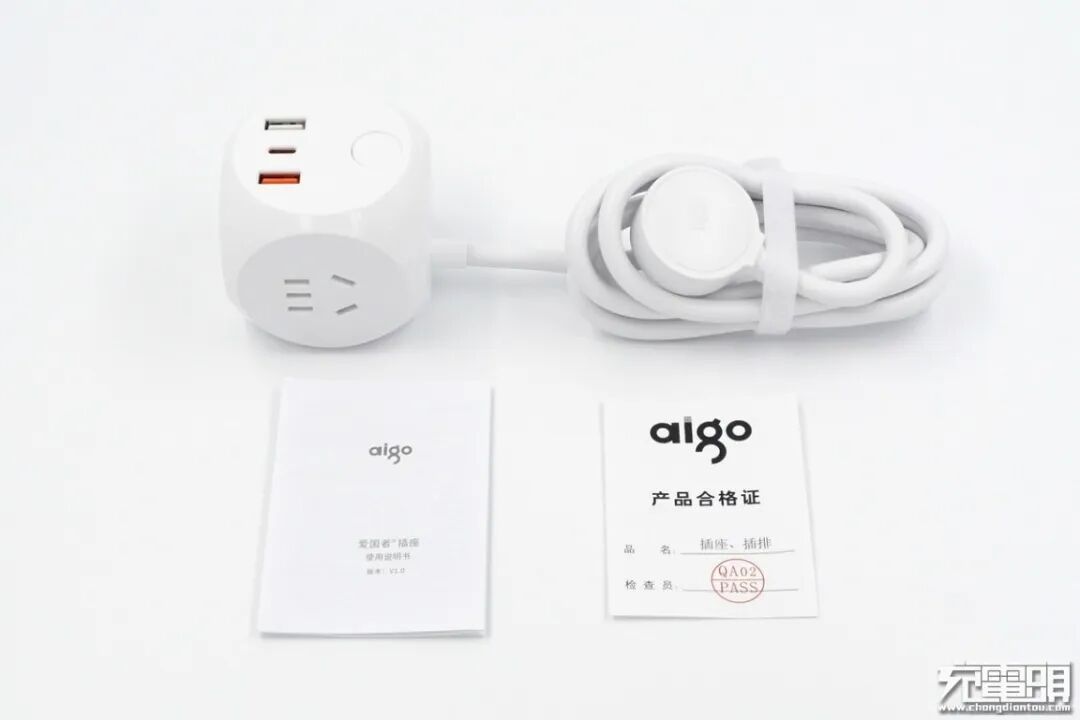

开箱物品包含aigo爱国者PD魔方插座x1、说明书x1、合格证x1。

二、魔方插座介绍

1、与常见的USB插线板区别

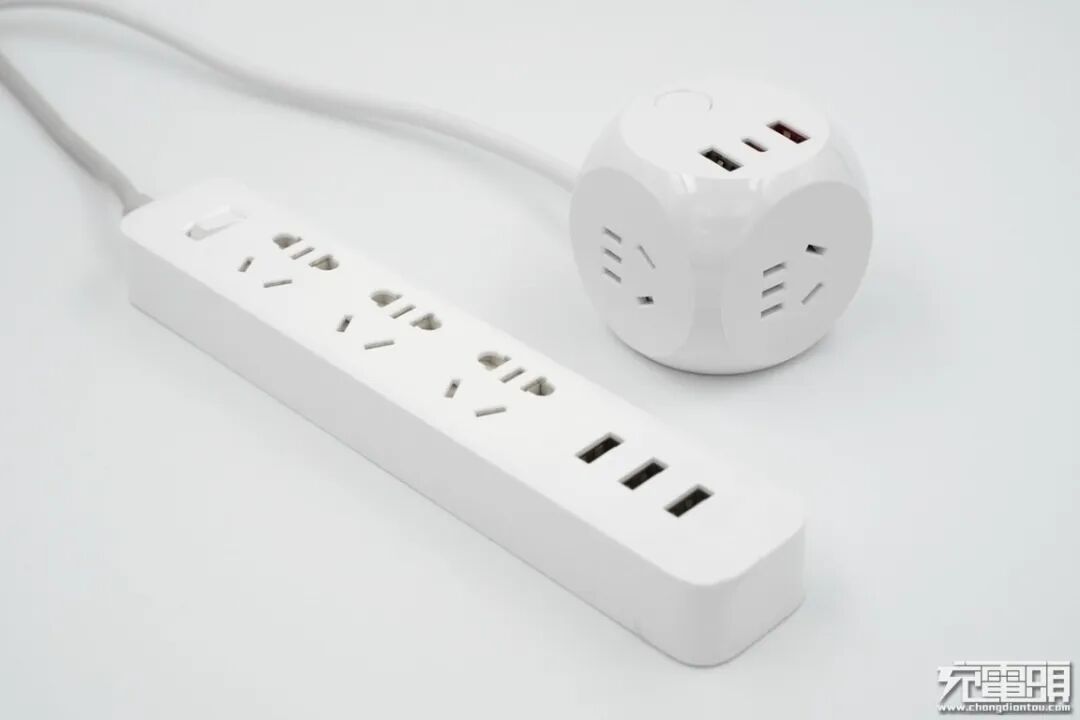

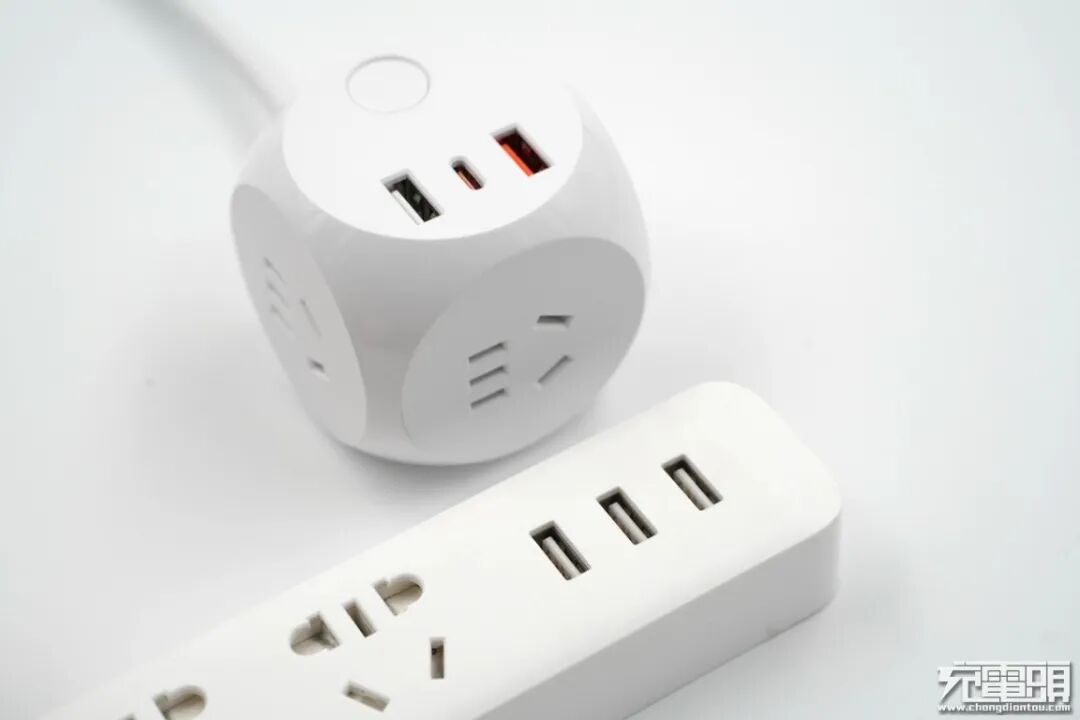

左边是市面上目前最常见的的USB插线板款式，采用了条形设计AC插孔与USB模块横向平面布置，对桌面空间有一定需求。aigo爱国者PD魔方插座加入了中国圆灵感设计，三个AC插孔与USB模块采用紧凑的立体结构大幅度减少占地面积，让桌面更加整洁。

2、集成USB PD模块

aigo爱国者2A1C PD魔方插座另一个最大的优势就是USB模块，市面上绝大部分USB插线板都只有5V输出，已不适合目前数码产品的快速充电需求。为此，aigo爱国者将目前最火热的USB-C PD快充与USB-A快充集成到魔方插座中，诞生了aigo爱国者PD魔方插座。

3、铭牌信息

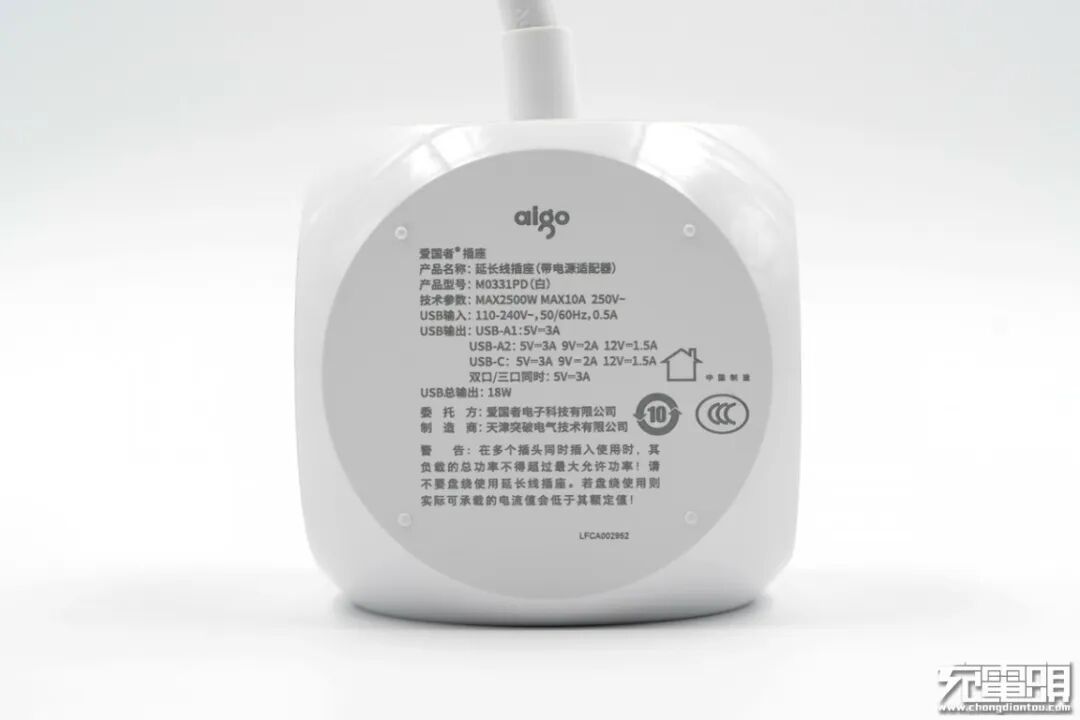

在魔方插座底部带有4个凸起支撑点，放置在桌面上能避免参数被磨花，下面是铭牌参数介绍。
产品名称：延长线插座（带电源适配器）
产品型号：M0331PD（白）
产品长度：全场1.5m
技术参数：MAX 2500W，MAX10A，250V~
USB输入：110-240V~，50/60Hz，0.5A
USB输出：
USB-A1：5V3A
USB-A2：5V3A / 9V2A / 12V1.5A
USB-C：5V3A / 9V2A / 12V1.5A
双口/三口同时：5V3A
USB总输出：18W

三、两种版本

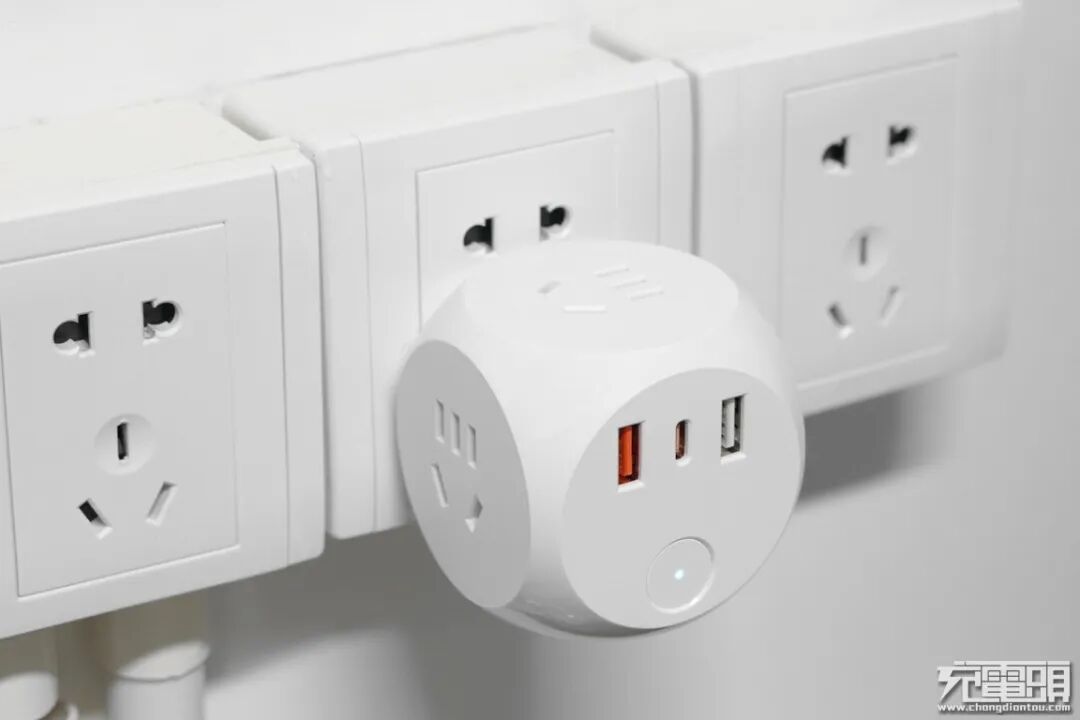

aigo爱国者2A1CPD魔方插座主体部分三围尺寸62mm x 62mm x 62mm，自带1.5米线材，带有三个AC插孔。此外还有一个不带线的“魔方转换座”版本：aigo爱国者2A1CPD魔方转换座，自带三脚插头用途有不同。

aigo爱国者2A1CPD魔方转换座适用于直接在墙插上使用，能扩展出更多插孔，并且同样集成了2A1C PD输出模块。除了不带线外，转换座版本220V AC插孔数量为四个，比带线魔方插座多一个AC插孔。两款产品性能体积相同，本文评测主要以带线版本aigo爱国者2A1C PD魔方插座为主。

四、线材

1、魔术扎带

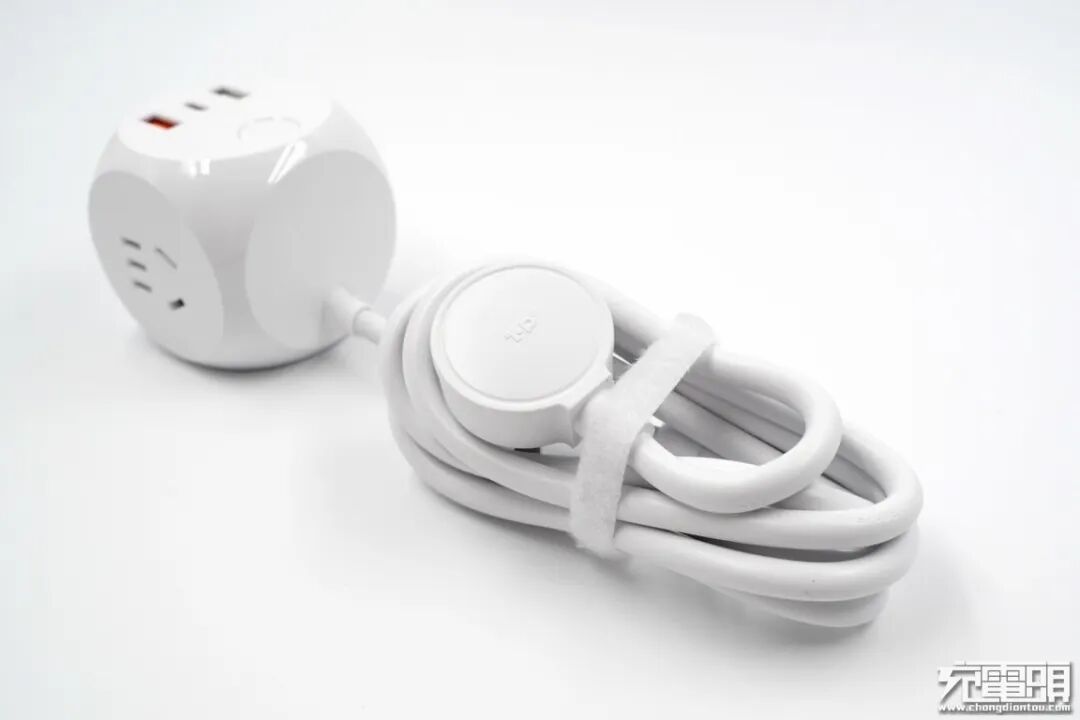

aigo爱国者PD魔方插座带有1.5米长线材，线材上有一根魔术扎带，外出方便收纳携带，日常使用过长的线缆也可以捆扎起来更加整洁。

2、TOP突破LOGO

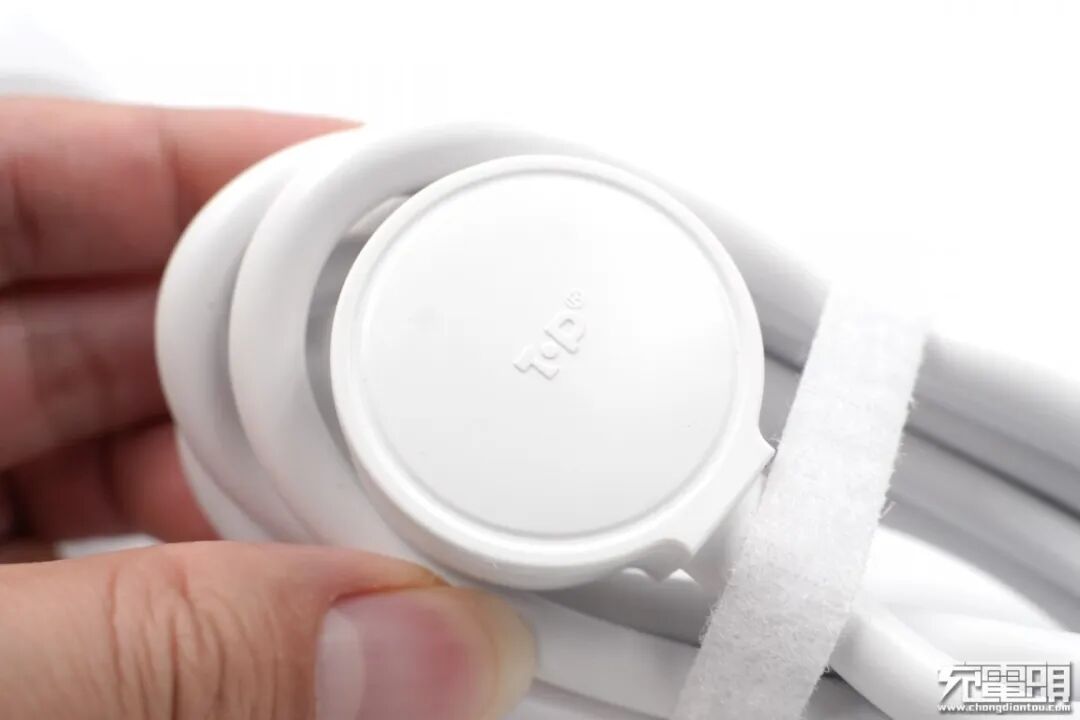

与传统常见的三角形插头不同，aigo爱国者特色的圆形插头很有辨识度，插头表面带有“TOP”是突破商标。

3、线芯横截面

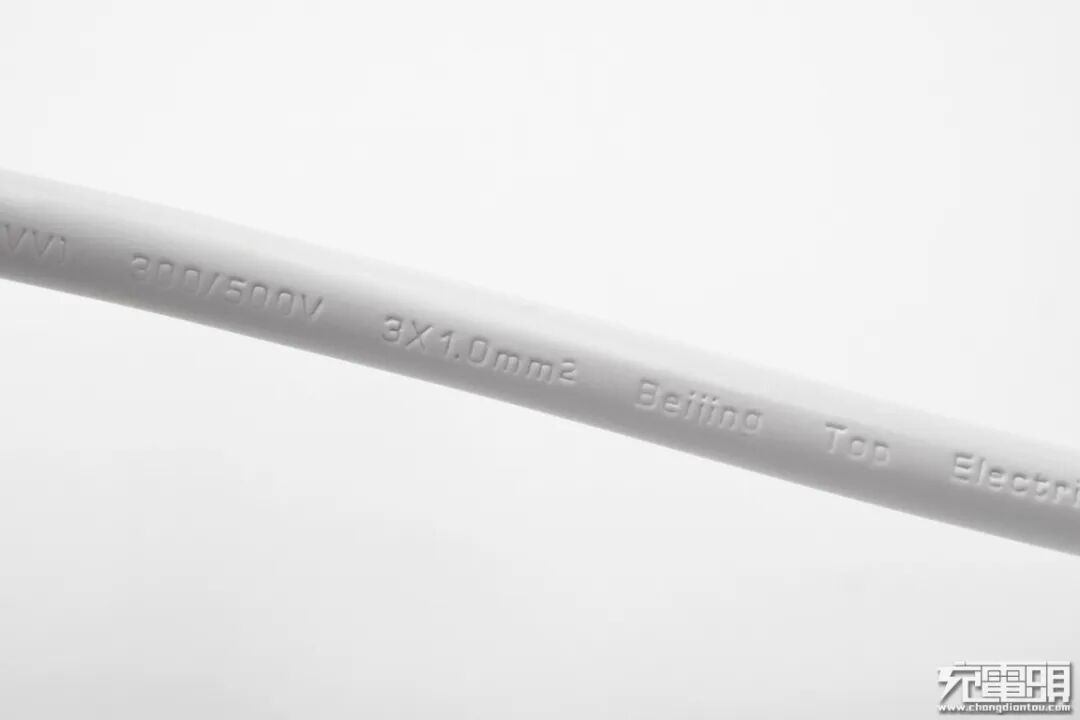

线缆外皮上凹印了支持长时间耐压300V短时间耐压500V的电压使用标识，线芯横截面为3X1.0mm²，符合新国标中需求线芯横截面从0.75mm²加粗到1.0mm²的特性，右边是Beijing Top线材生产商为北京突破公司。

4、插头

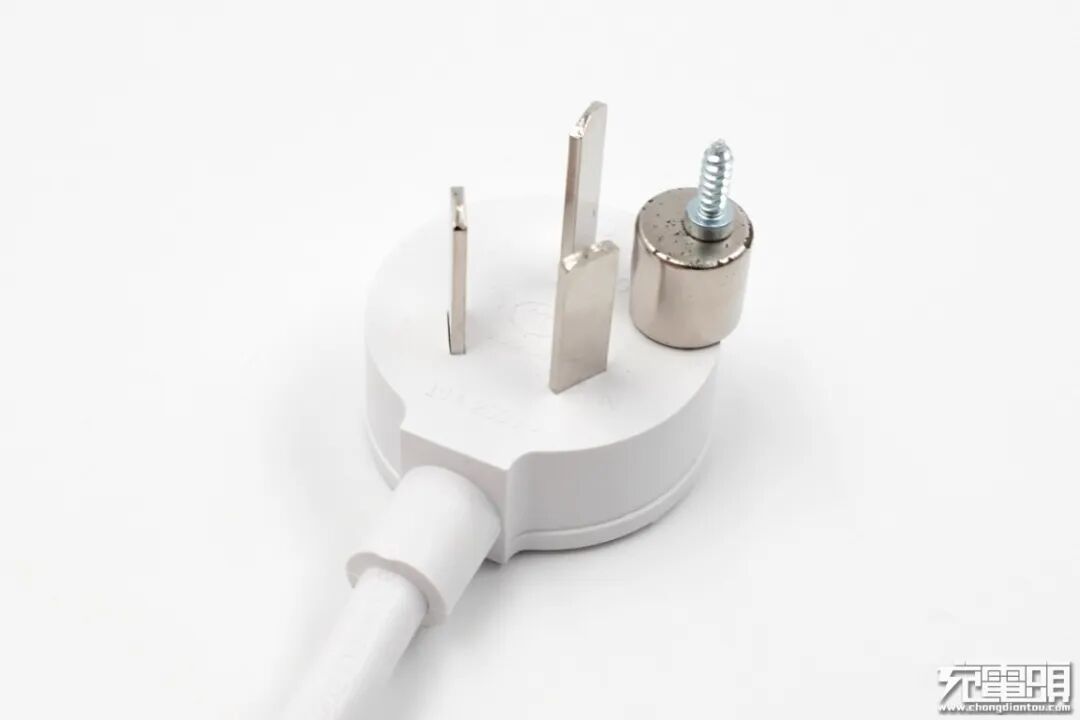

插头采用铜质制作无磁吸反应，线材出线处网尾保护套加粗处理抗弯折。

5、网尾保护

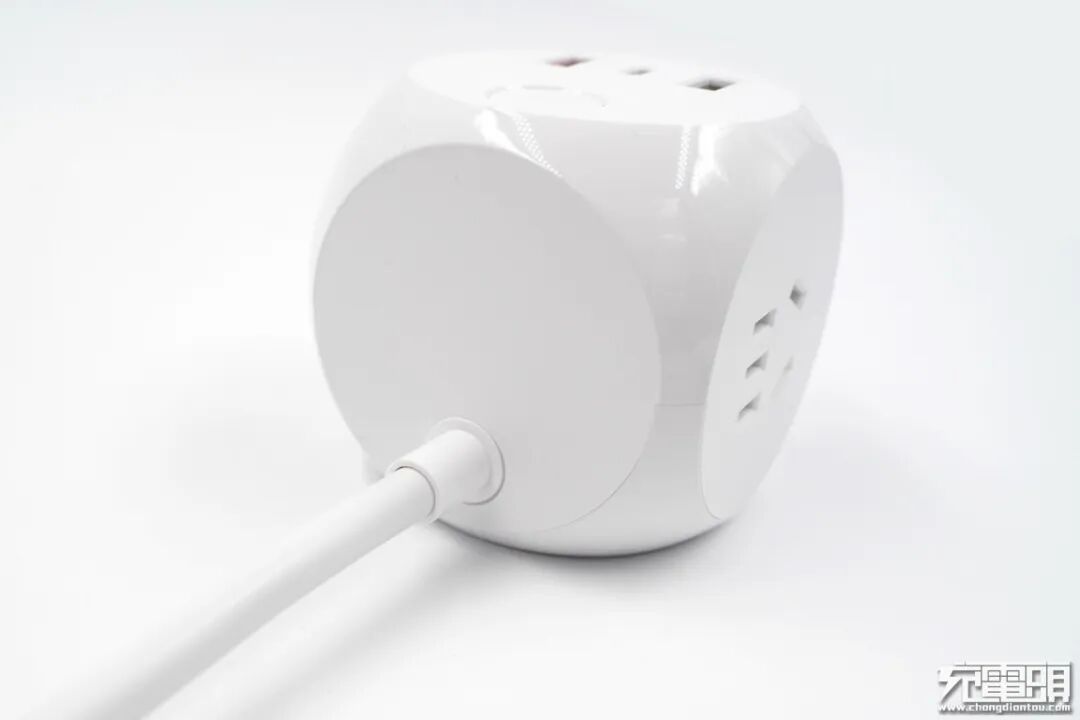

在魔方插座进线位置有带有保护套加强抗弯折能力。

五、AC插孔

1、新国标插孔

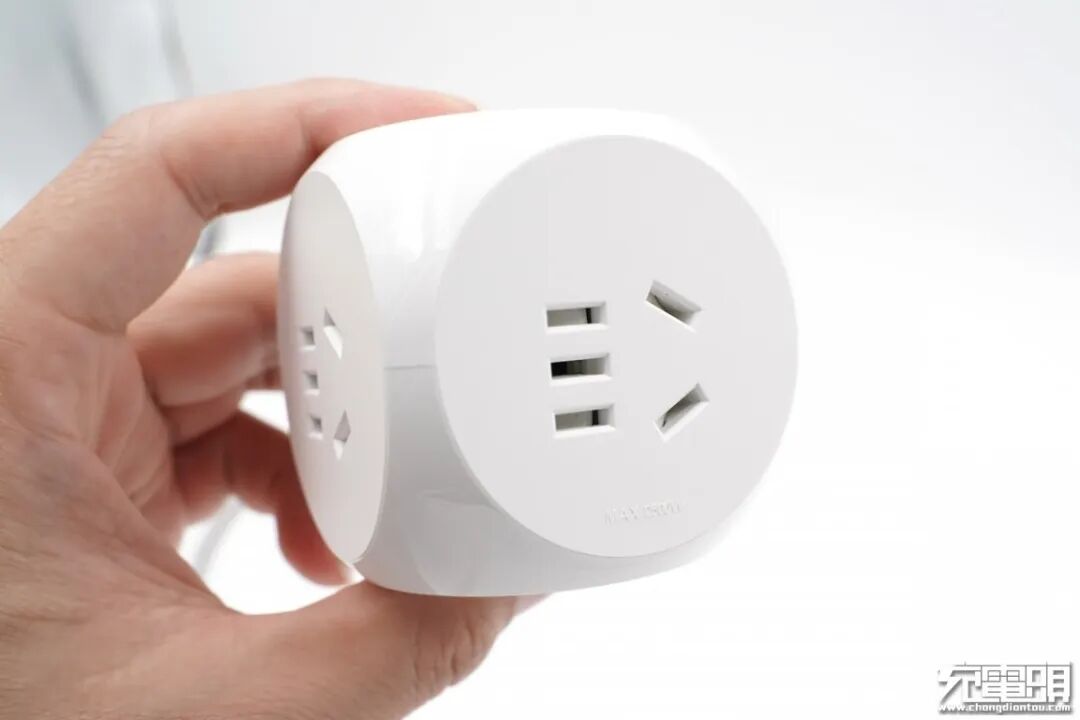

aigo爱国者2A1C PD魔方插座三个面一共带有三个2+3新国标组合插孔，可以为两脚插头或三脚插头提供取电服务。采用新国标设计的铜插套与插脚接触面更贴合，有效杜绝大万用插孔接触不良大电流下发热起火等安全隐患。

2、安全门

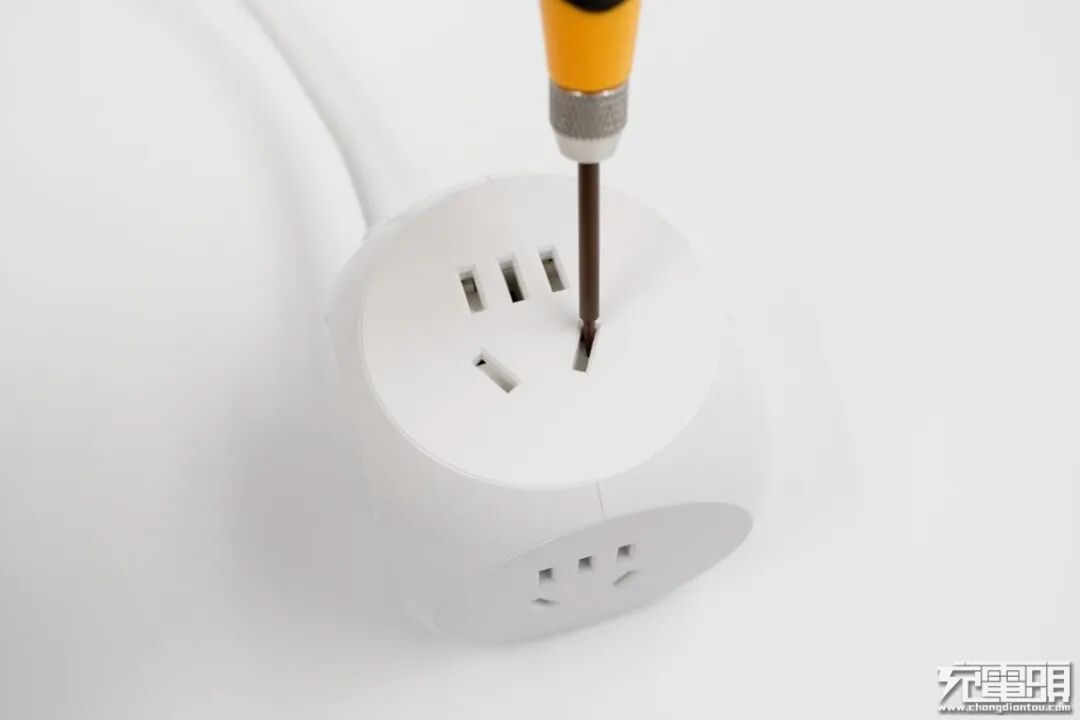

每个插孔的火线、零线内部都带有安全门，在遭遇单边异物插入时安全门锁止机构生效，锁死插孔挡板避免异物接触到内部带电金属插套，保障用户安全，这也是新国标插线板特色之一。

3、最大功率

在插孔面板上可以看到 MAX 2500W的字样，表示插座总带载功率为2500W，支持10A电流传输。

六、开关

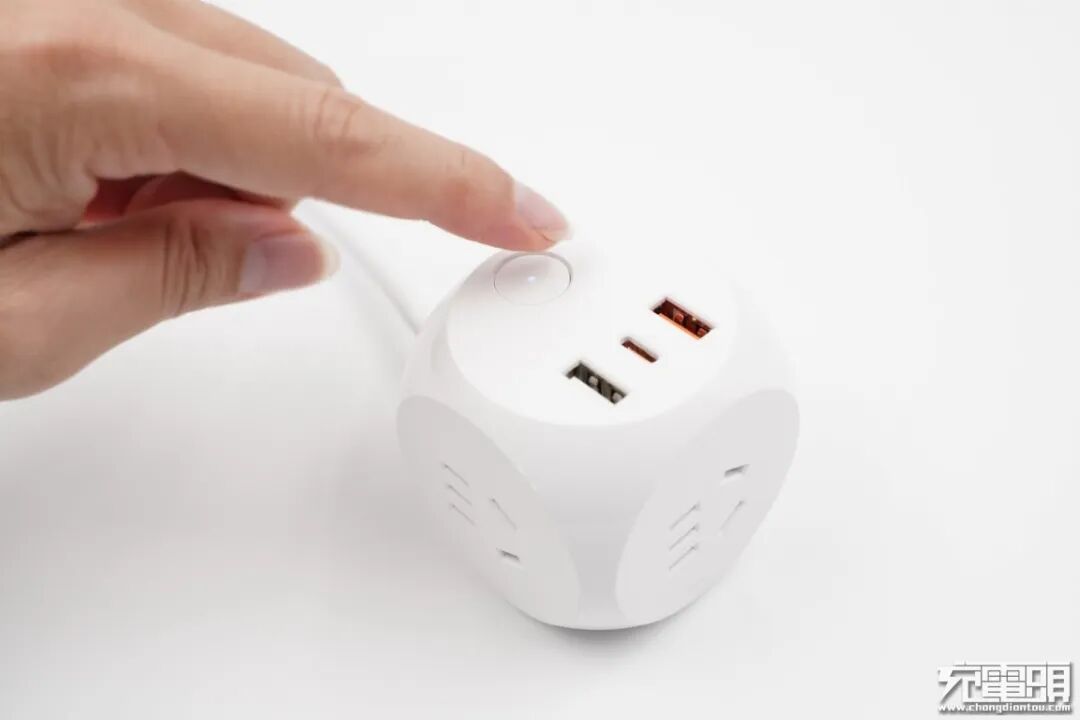

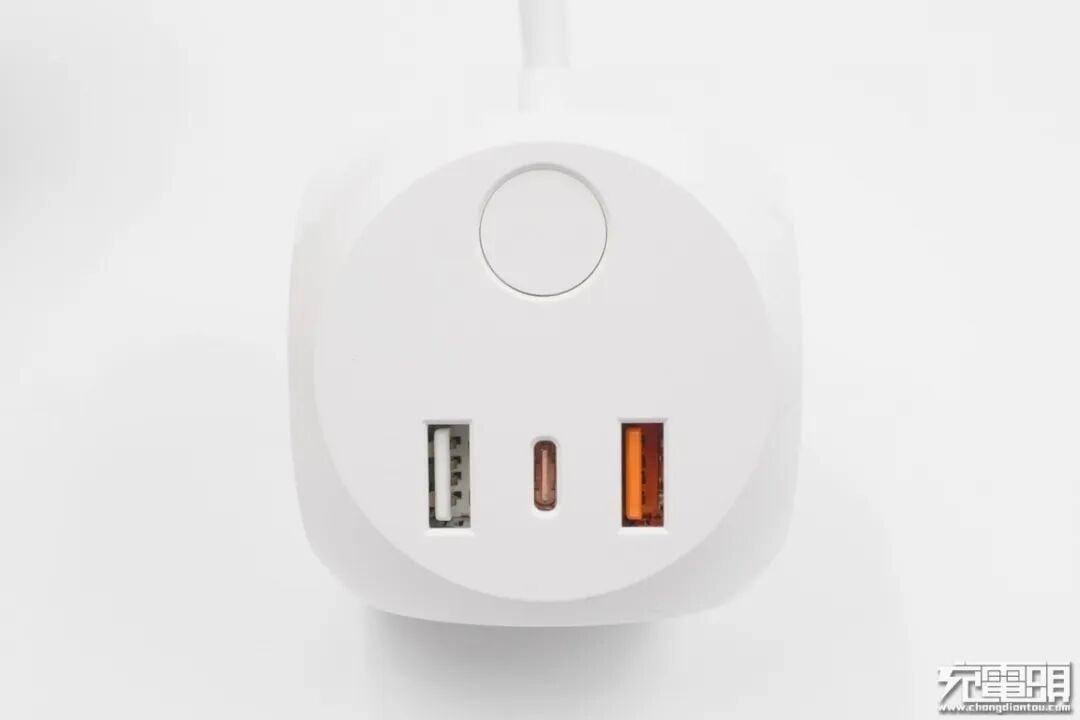

USB模块上面是开关按钮，aigo爱国者2A1C PD魔方插座使用了轻触式微动开关按钮，控制用电器开启/关闭不再需要频繁插拔，一个手指就可以轻松控制。

在开关按钮中间还带有蓝色的工作指示灯，方便用户判断当前通电状态，灯光柔和不刺眼，晚上使用也不会造成光污染。

七、USB输出模块

aigo爱国者2A1C PD魔方插座与常见的USB插线板最大区别是他的三个USB输出口，其中一个USB-C输出口支持5V3A / 9V2A / 12V1.5A 18W USB PD快充输出，另外一个USB-A口同样支持5V3A / 9V2A / 12V1.5A 18W快充输出，还有一个常规5V3A USB-A输出口，合共最大功率18W最高支持三台数码产品充电。

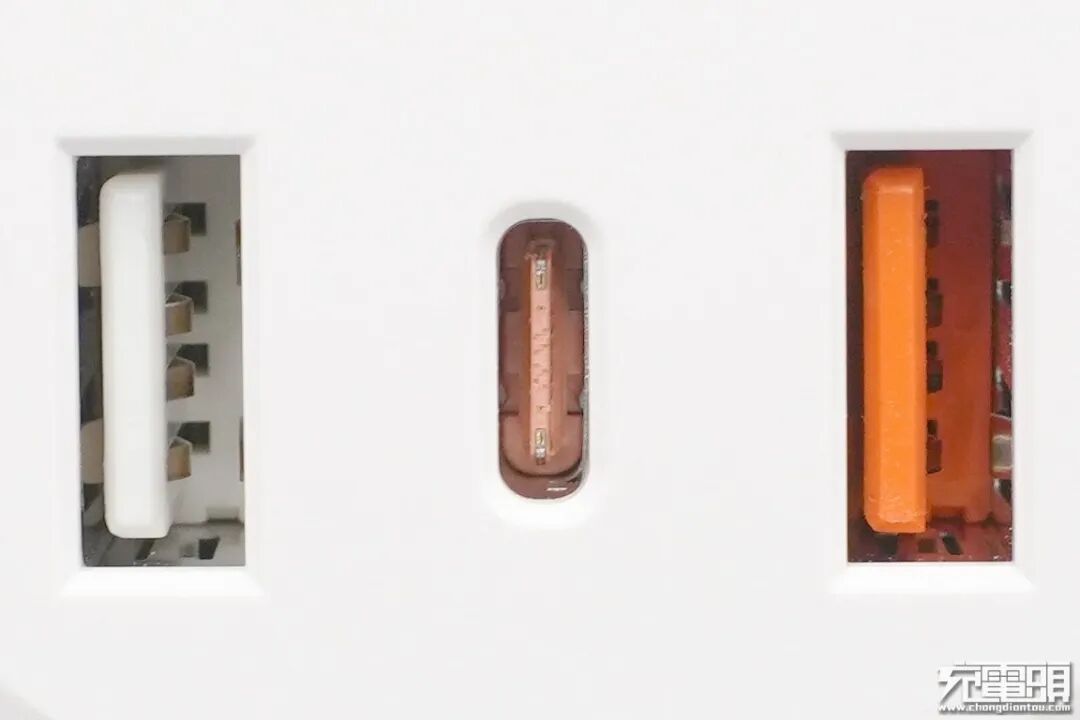

最左边白色舌片的是5V3A USB-A输出口，中间橘色舌片的是USB PD快充输出口，最右边橘色是USB-A快充输出口，采用了标准USB母座无特殊针脚设计。

八、模拟使用情况

aigo爱国者2A1C PD魔方插座一共拥有三个220V AC插孔，可以同时为三个电器产品提供用电服务。

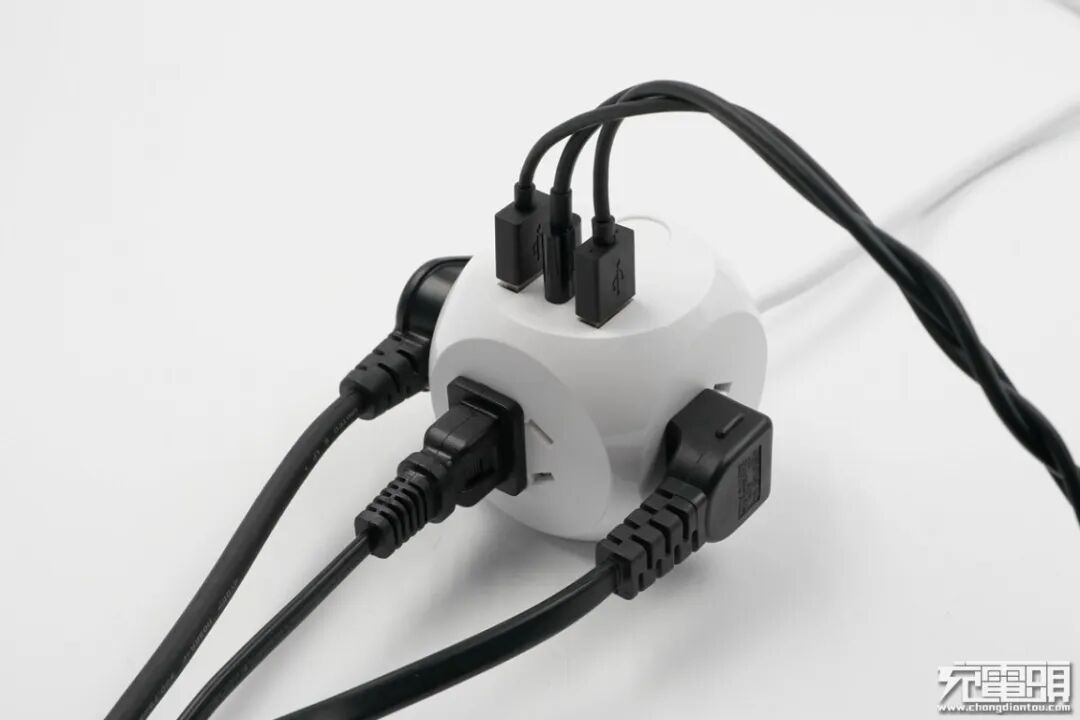

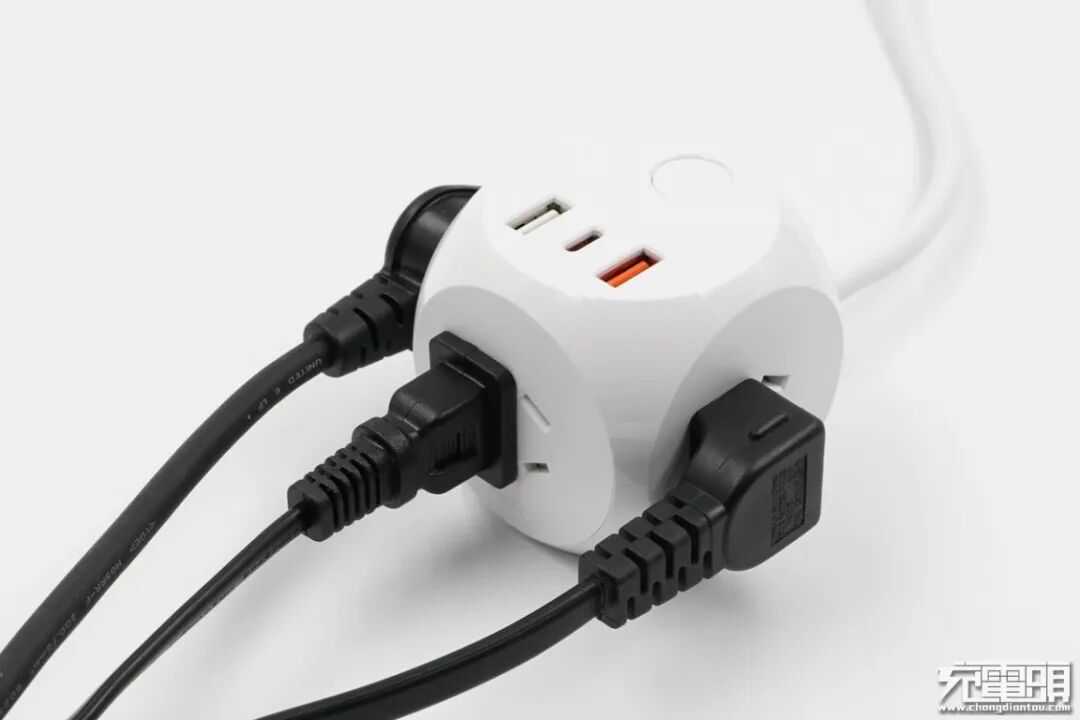

除了三个220V电器外，USB模块也可以为三台数码设备供电，以上是全部插孔插满后的火力全开的状态。

普通插线板相邻的插孔会存在打架情况，特别是对俗称“火牛”的大体积电源适配器更是好战分子，经常占据相邻的插孔位置产生冲突情况。aigo爱国者2A1C PD魔方插座采用了立体结构设计，最大优势就是没有孔距概念，哪怕是插入3个大型电源适配器也不存在打架的可能性。

九、USB基础性能测试

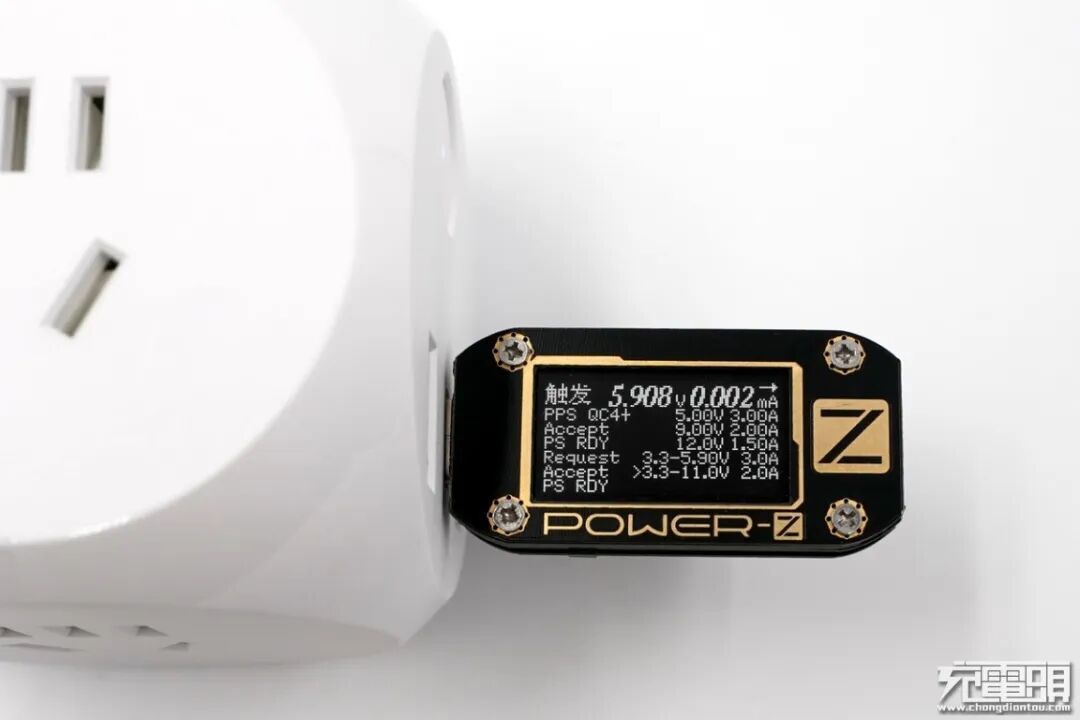

使用POWER-Z KM001C USB测试仪读取aigo爱国者PD魔方插座PDO报文，屏幕中显示带有三个固定电压档：5V3A / 9V2A / 12V1.5A，另外还支持两组PPS电压：3.3-5.9V3A / 3.3-11V2A。

快充协议方面，POWER-Z USB测试仪轮询后得知，USB-C接口支持苹果APPLE2.4A、三星AFC、华为FCP、高通QC3.0快充协议，可以适应大多数数码设备快速充电需求。

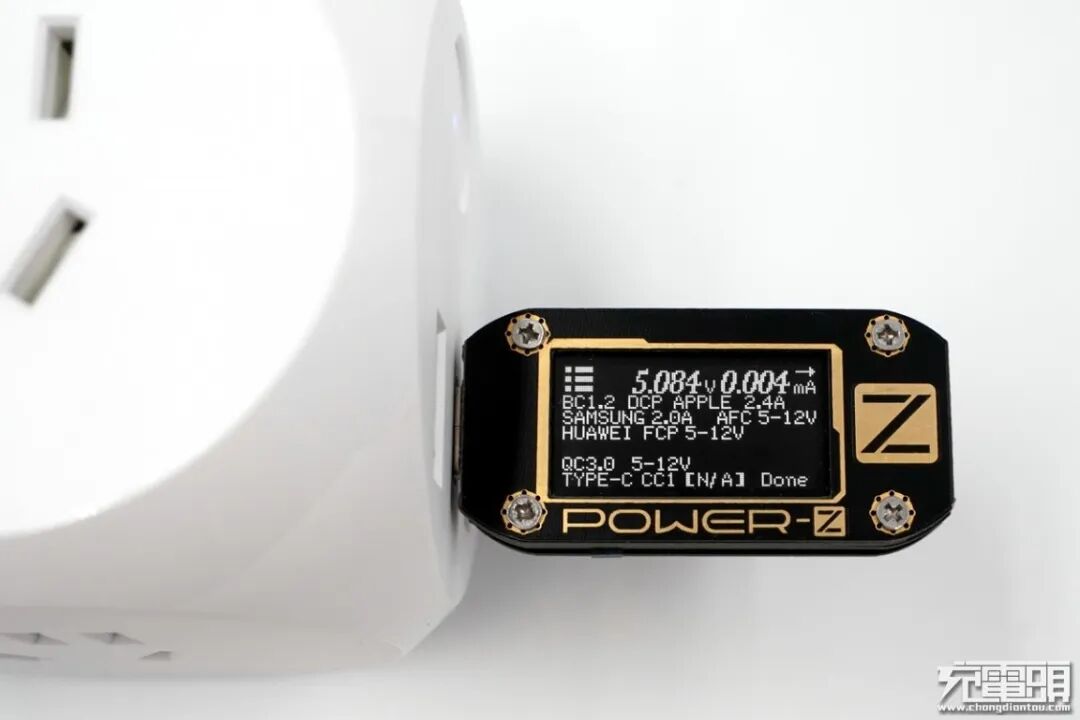

USB-A接口方面，支持苹果APPLE2.4A、三星AFC、华为FCP、高通QC3.0快充协议，与USB-C快充协议相同。

十、兼容性测试

1、USB-C

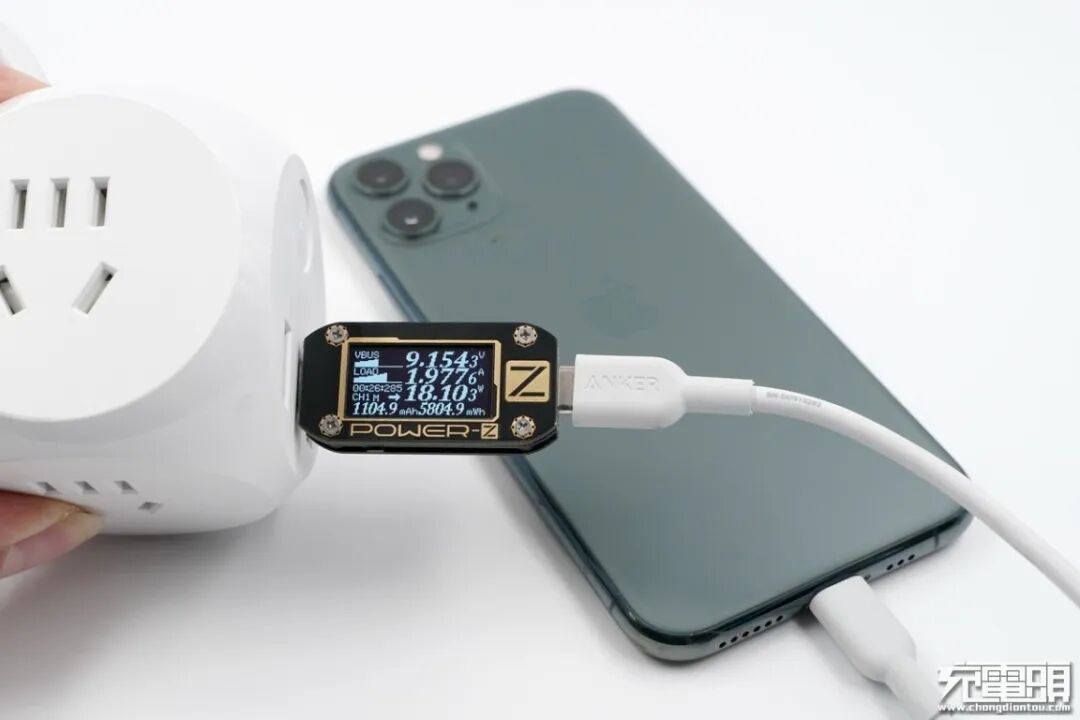

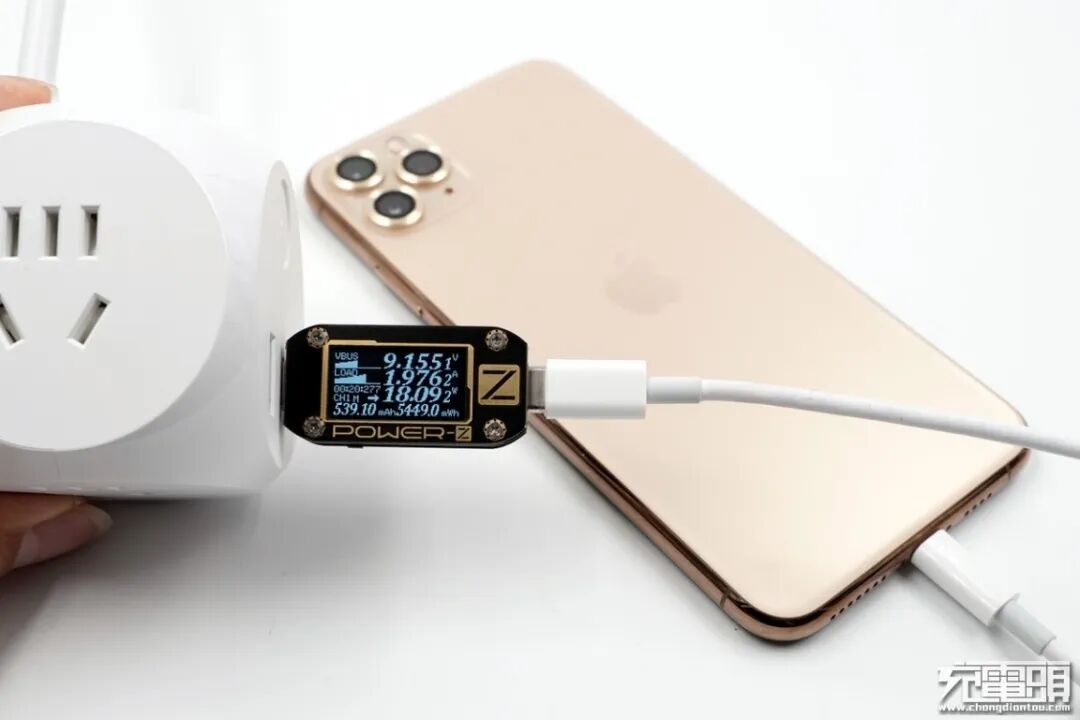

iPhone11 Pro Max 支持USB PD和Apple2.4A快速充电协议，使用USB-C为iPhone11 Pro Max充电，功率为9.15V 1.97A 18.09W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

iPhone11 Pro 支持USB PD和Apple2.4A快速充电协议，使用USB-C为iPhone11 Pro充电，功率为9.15V 1.97A 18.1W，成功握手USB PD快充协议，并达到USB PD快充功率最大阶段。

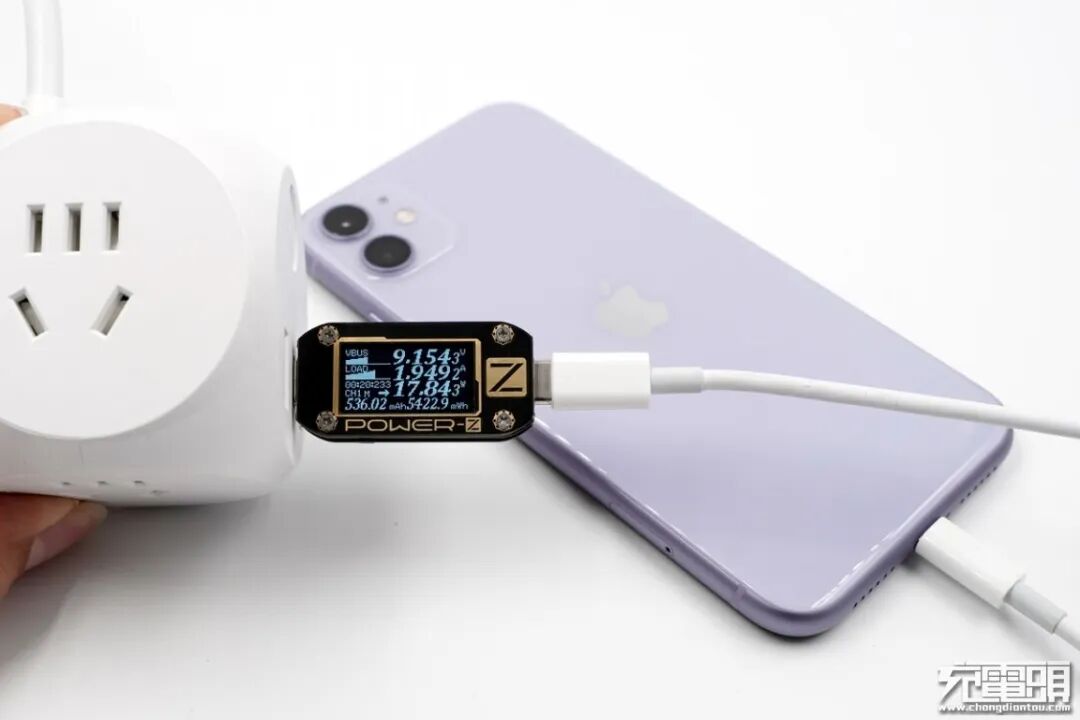

iPhone11 支持USB PD和Apple2.4A快速充电协议，使用USB-C为iPhone11 充电，功率为9.15V 1.94A 17.84W，成功握手USB PD快充协议,并达到USB PD快充功率最大阶段。

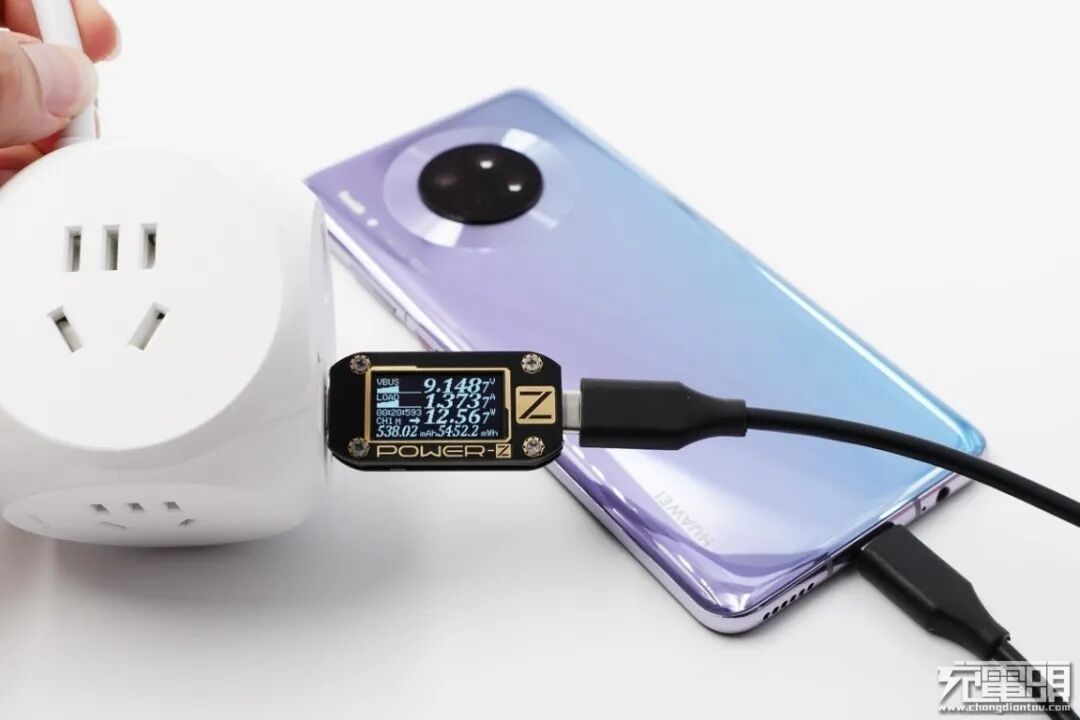

华为Mate30支持USB PD / FCP / SCP / 40WSCP快速充电协议，使用USB-C为对Mate30充电，功率为9.14V 1.37A 12.56W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

华为P30 Pro支持USB PD / FCP / SCP / 40WSCP快速充电协议，使用USB-C为对P30 Pro充电，功率为9.14V 1.32A 12.14W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

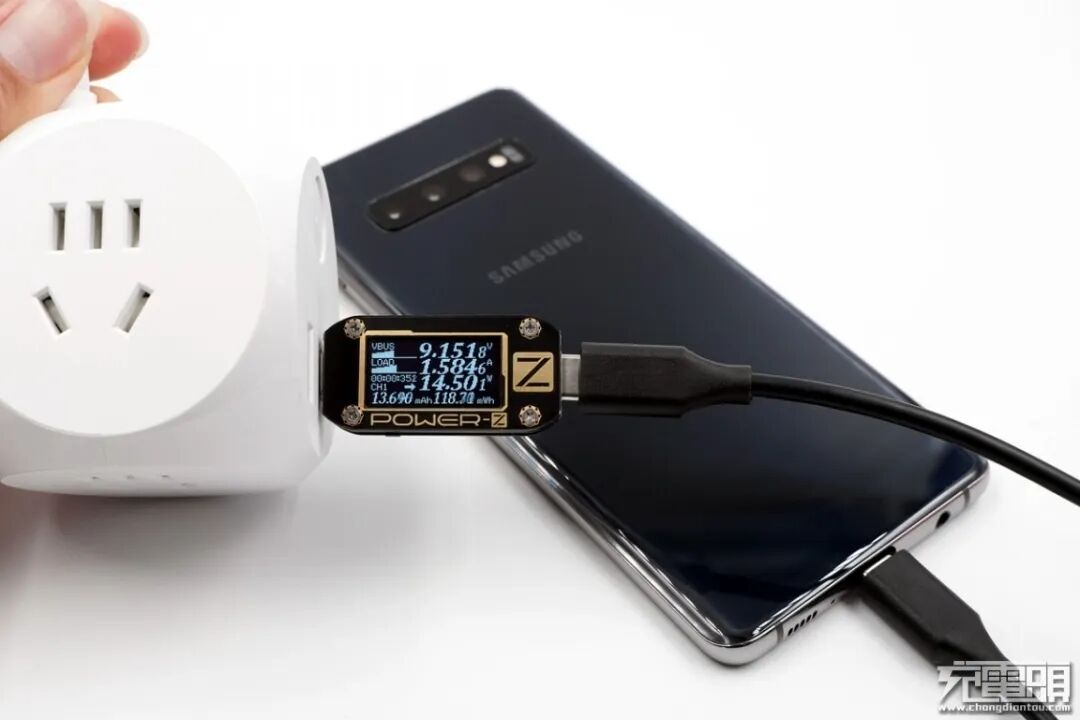

S10+支持USB PD / AFC / QC快速充电协议，使用USB-C为S10+充电，功率为9.15V 1.58A 14.5W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

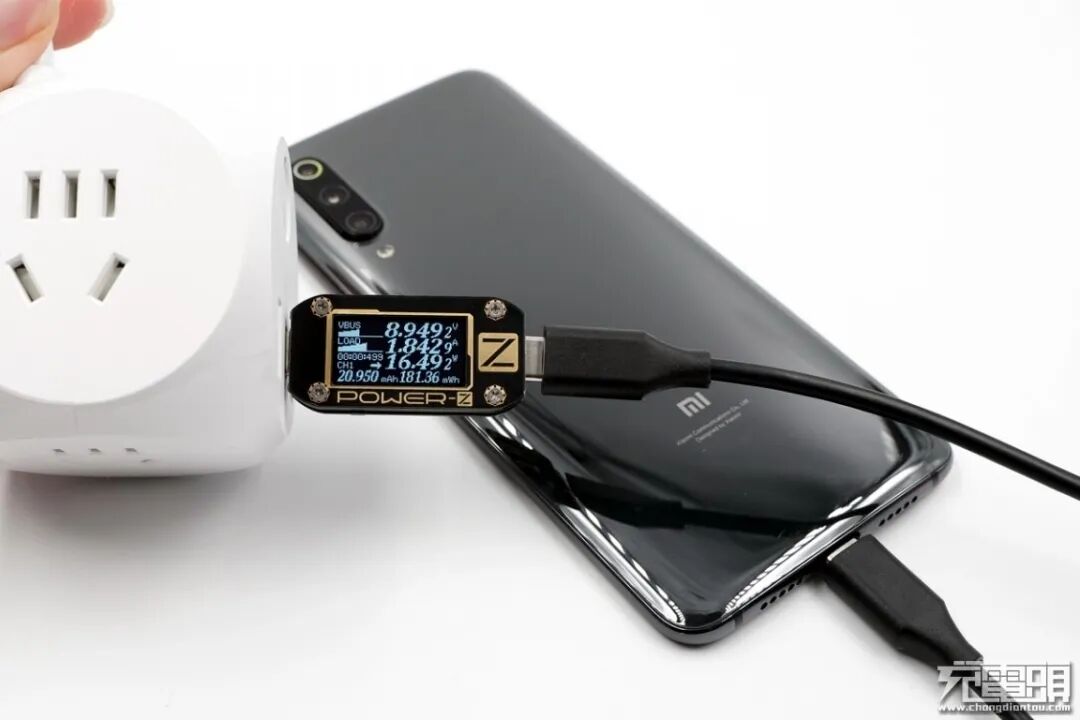

小米9支持USB PD / QC / 27W ChargeTurbo快速充电协议，使用USB-C为小米9充电，功率为8.94V 1.84A 16.49W，成功握手QC快充，并达到QC快充功率最大阶段。

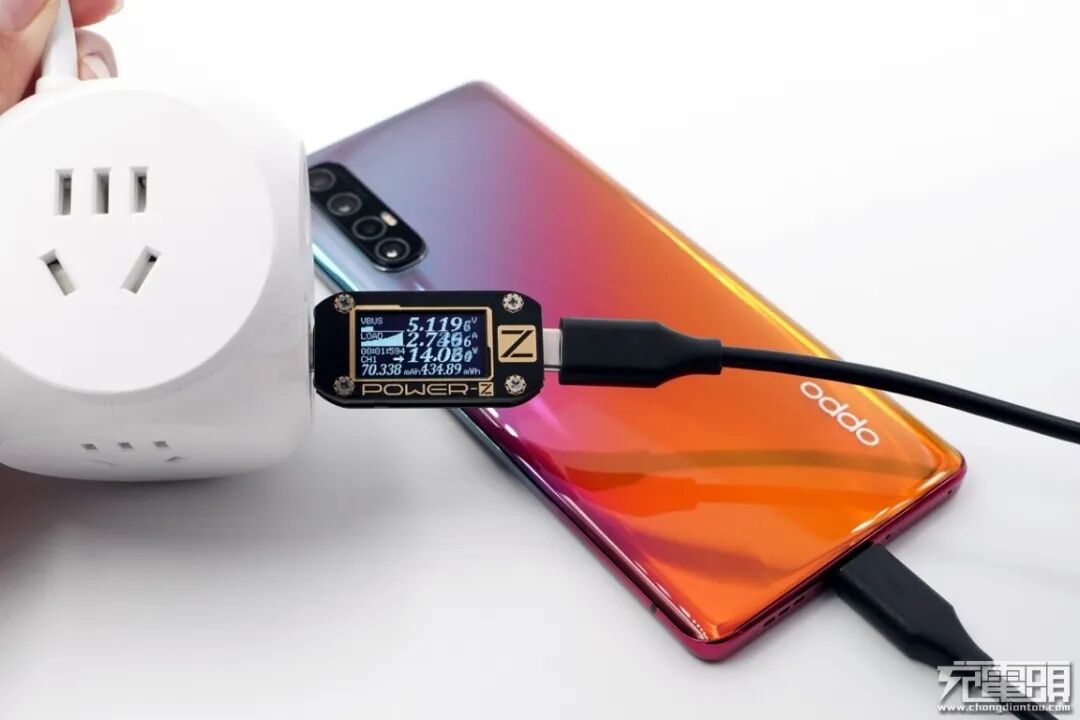

Reno3支持USB PD / VOOC4.0快速充电协议，使用USB-C为Reno3充电，功率为5.11V 2.74A 14.08W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

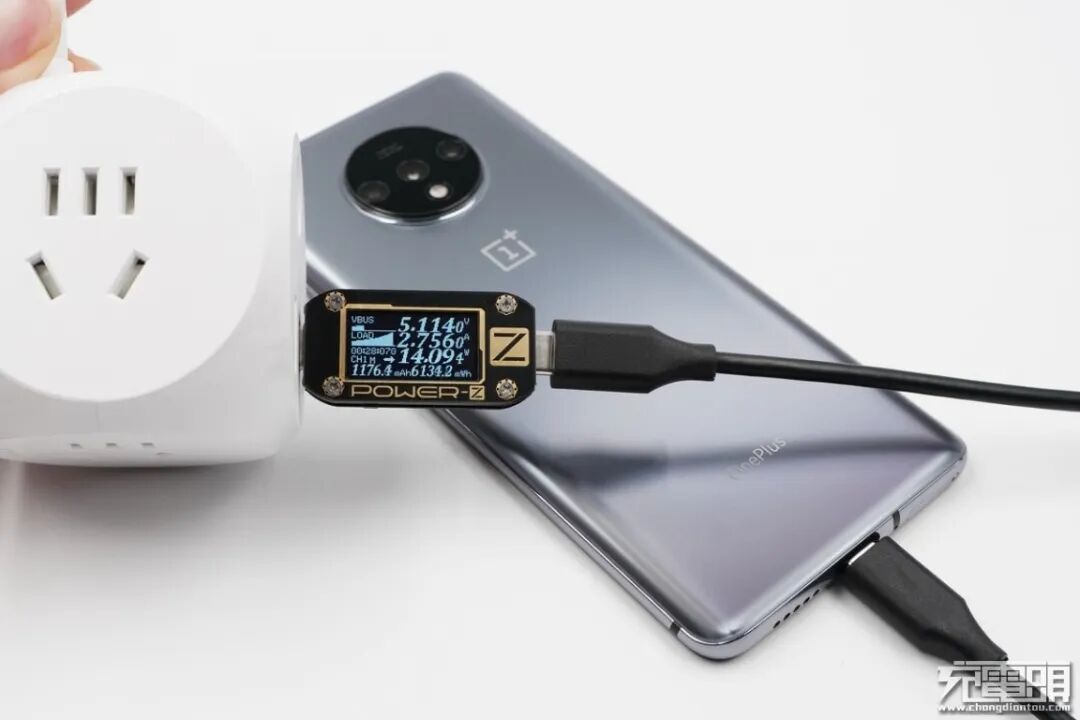

1+7T支持USB PD / WARP快速充电协议，使用USB-C为1+7T充电，功率为5.11V 2.75A 14.09W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

1+7Pro支持USB PD / WARP快速充电协议，使用USB-C为1+7Pro充电，功率为5.11V 2.8A 14.36W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

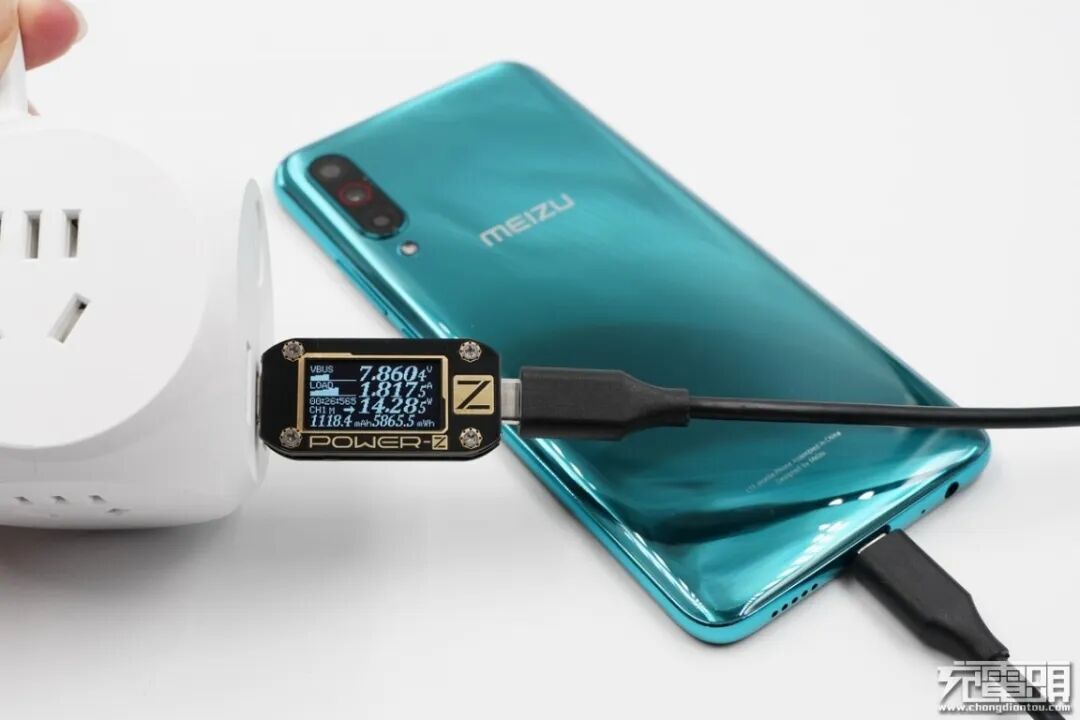

魅族16T支持USB PD / QC / PE快速充电协议，使用USB-C为魅族16T充电，功率为7.86V 1.81A 14.28W，成功握手QC4+快充，并达到QC4+快充功率最大阶段。

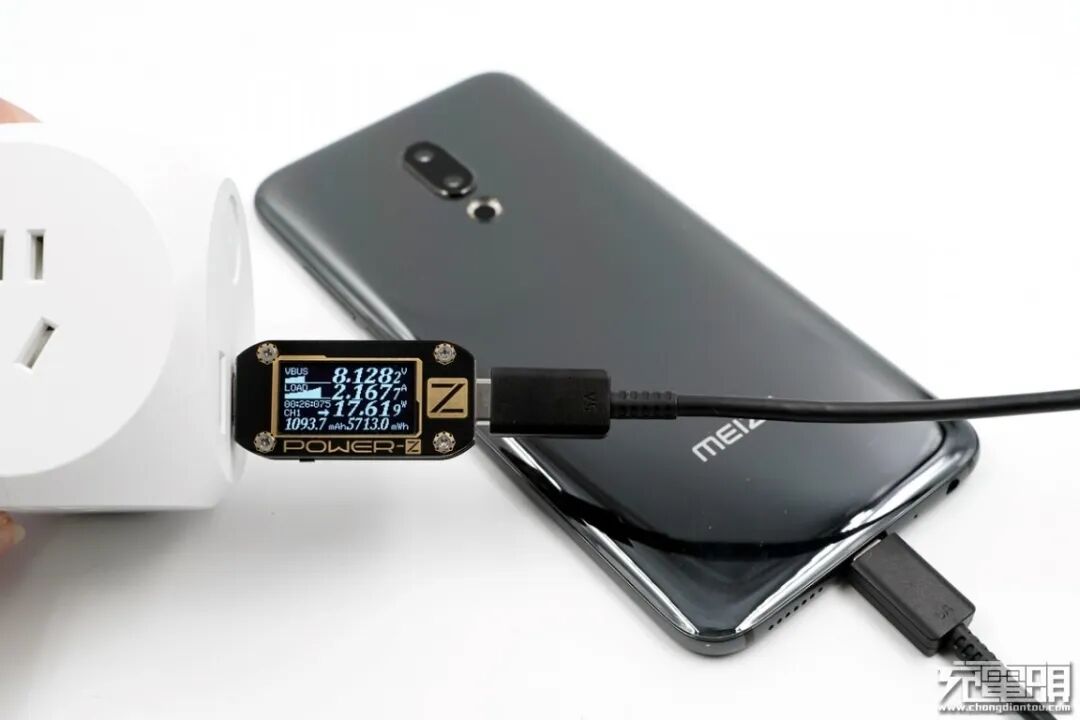

魅族16th Plus只支持PE快速充电协议，使用USB-C为魅族16th Plus充电，功率为8.12V 2.16A 17.61W，成功握手PE快充，并达到PE快充功率最大阶段。

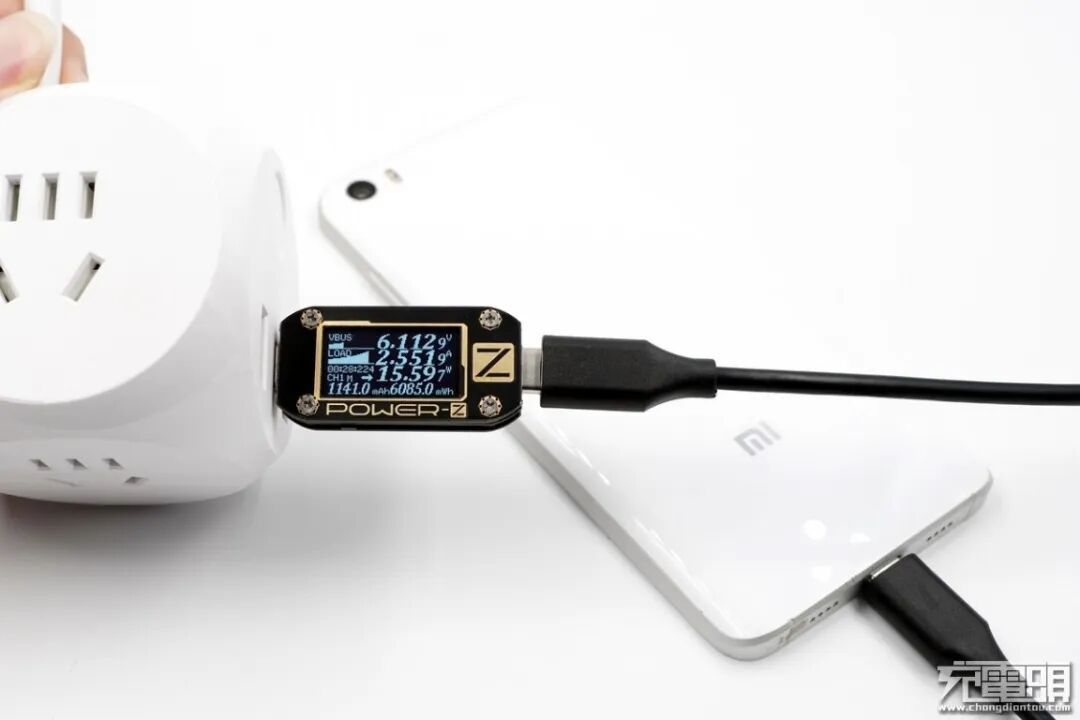

小米5只支持QC快速充电协议，使用USB-C为小米5充电，功率为6.11V 2.55A 15.59W，成功握手QC快充，并达到QC快充功率最大阶段。

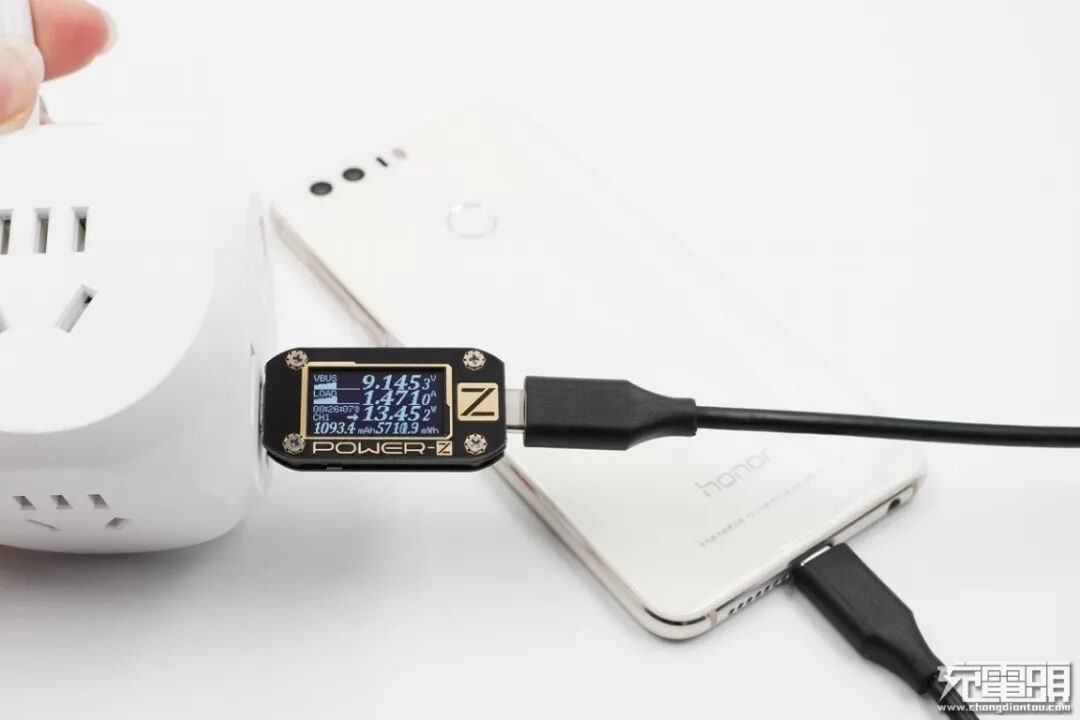

荣耀8只支持FCP快速充电协议，使用USB-C为荣耀8充电，功率为9.14V 1.47A 13.45W，成功握手FCP快充，并达到FCP快充功率最大阶段。

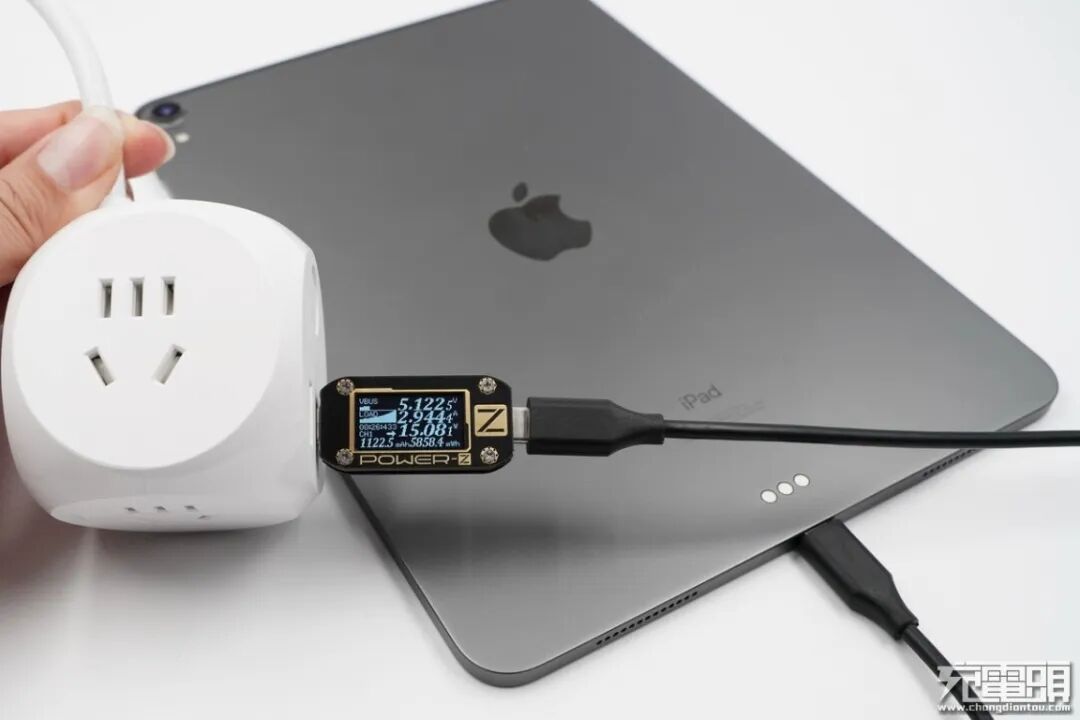

iPad Pro支持USB PD快速充电，使用USB-C为iPad Pro充电，功率为5.12V 2.94A 15.08W，运行在5V3A模式下。

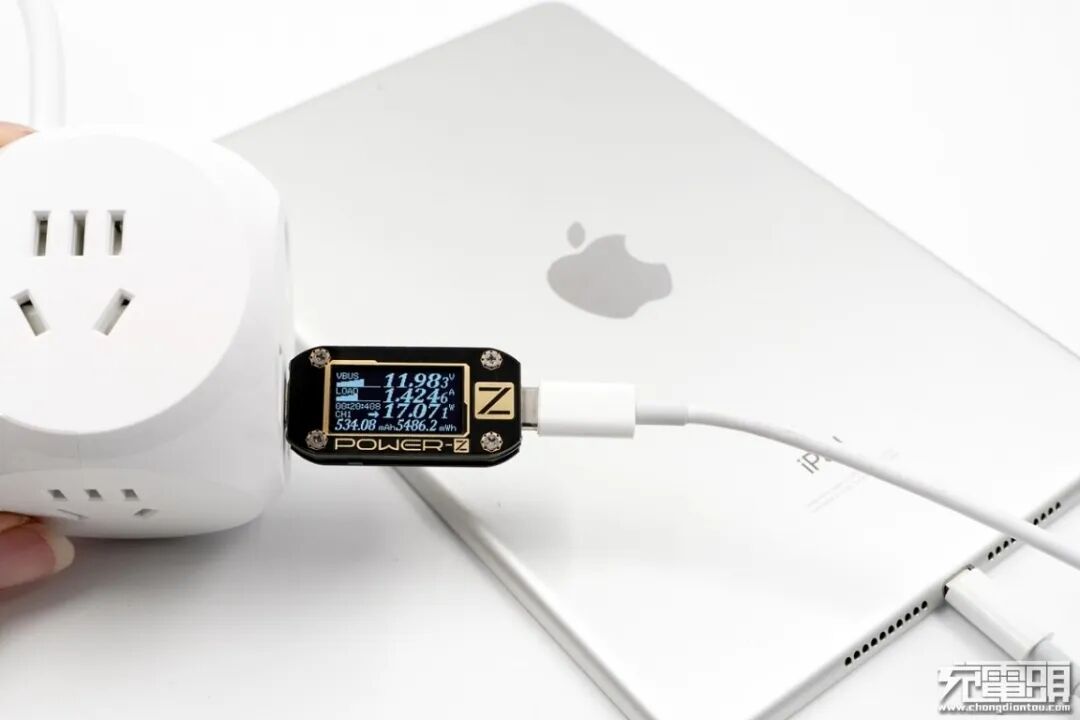

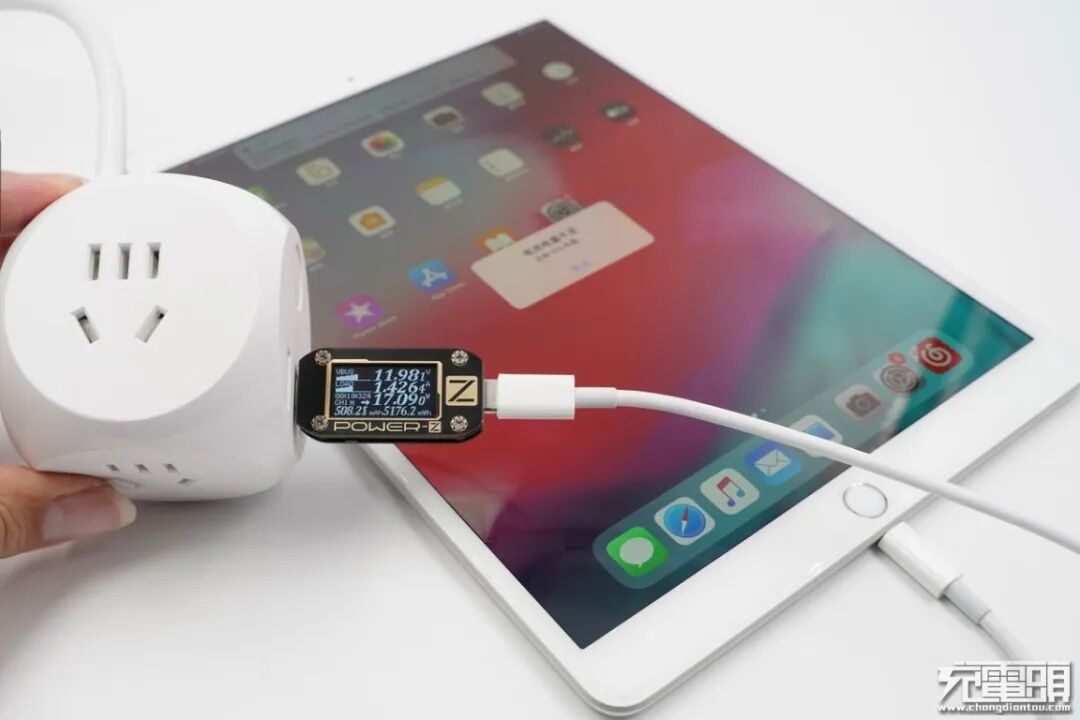

iPad Air3支持USB PD和Apple2.4A快速充电协议，使用USB-C为iPad Air3充电，功率为11.98V 1.42A 17.09W，成功握手USB PD快充。

iPad mini5支持USB PD和Apple2.4A快速充电协议，使用USB-C为iPad mini5充电，功率为11.98V 1.42A 17.07W，成功握手USB PD快充。

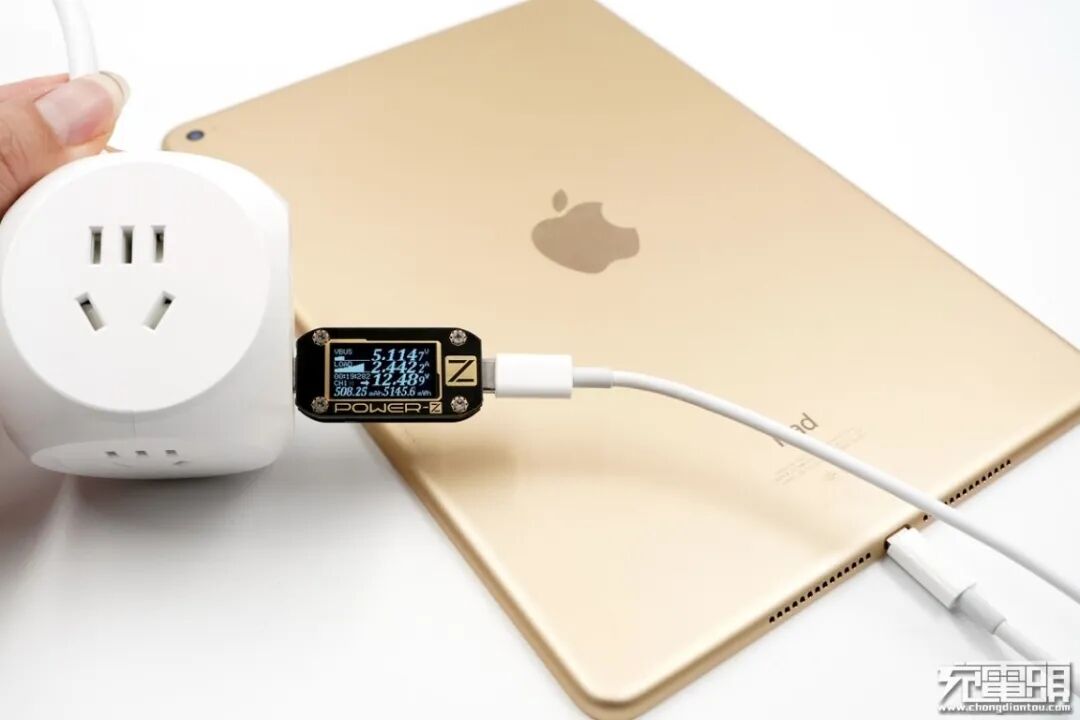

iPad Air2只支持Apple2.4A快速充电协议，使用USB-C为iPad Air2充电，功率为5.11V 2.44A 12.48W，成功握手Apple2.4A快速充电协议，并达到Apple2.4A快充功率最大阶段。

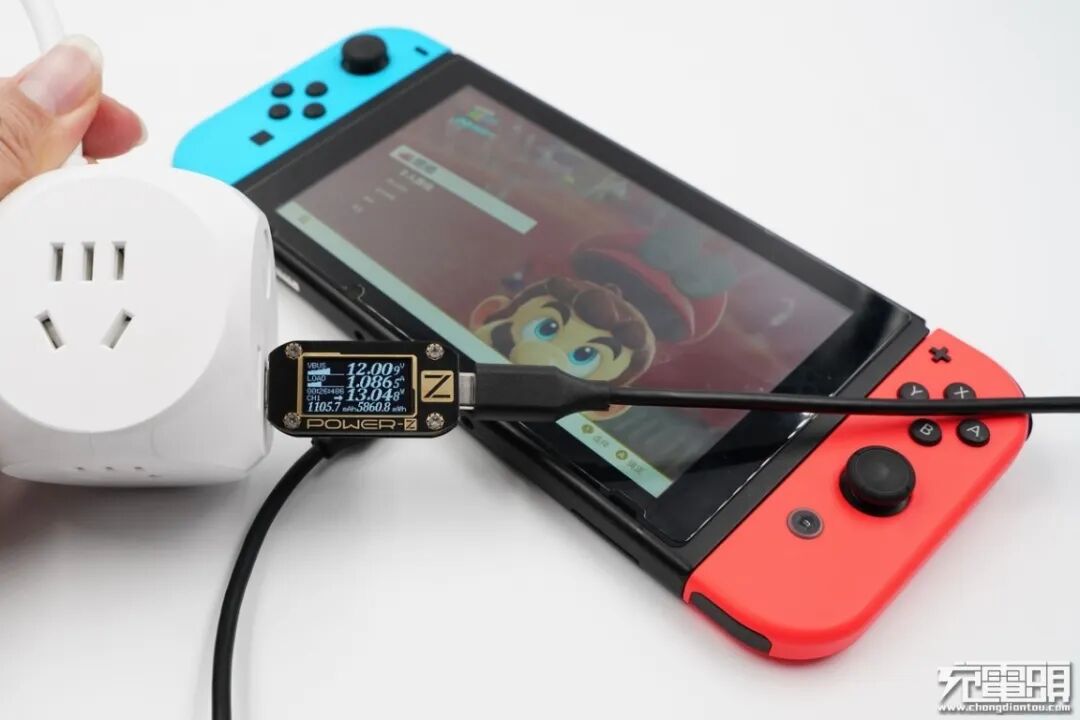

Switch支持USB PD快速充电，使用USB-C为Switch充电，功率为12.0V 1.08A 13.04W，成功握手USB PD快充。

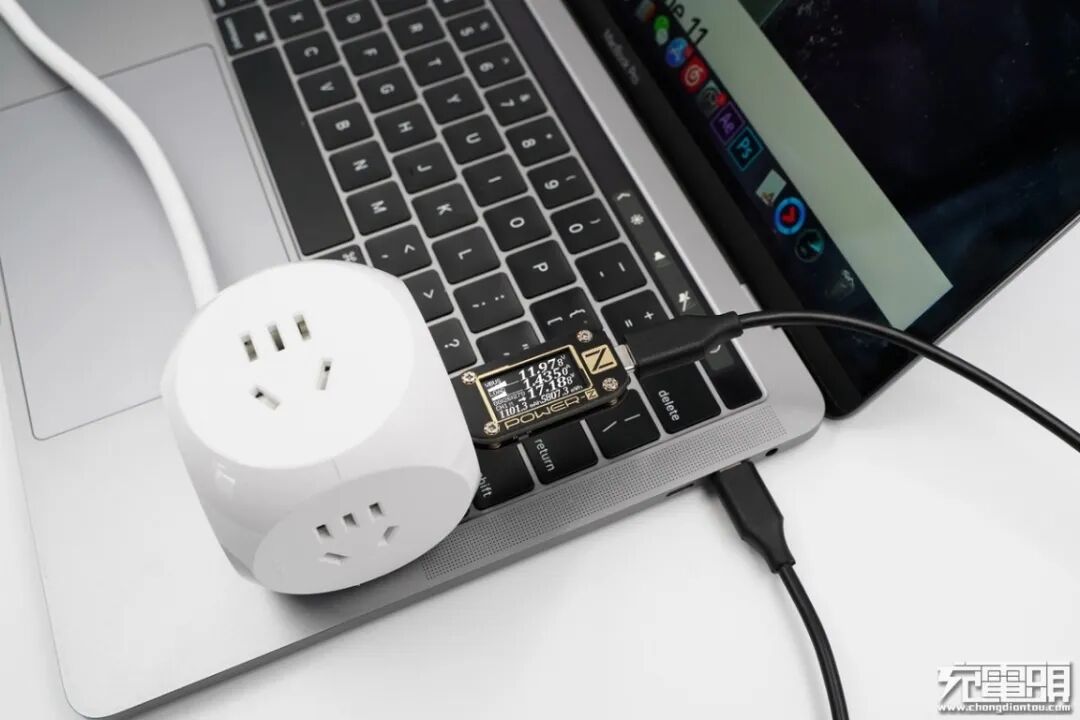

Macbook Pro 13支持USB PD快速充电，使用USB-C为Macbook Pro 13充电，功率为11.97V 1.43A 17.18W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

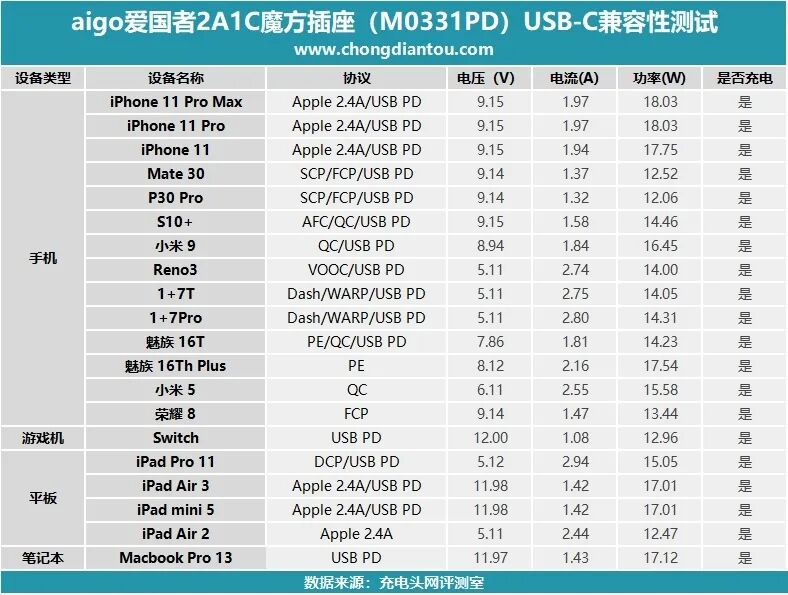

将USB-C测试结果整理成表格，可以看到所有设备都握手了快速充电，标准USB PD快充支持当然不在话下，就连三台OPPO系设备、魅族PE快充都支持。

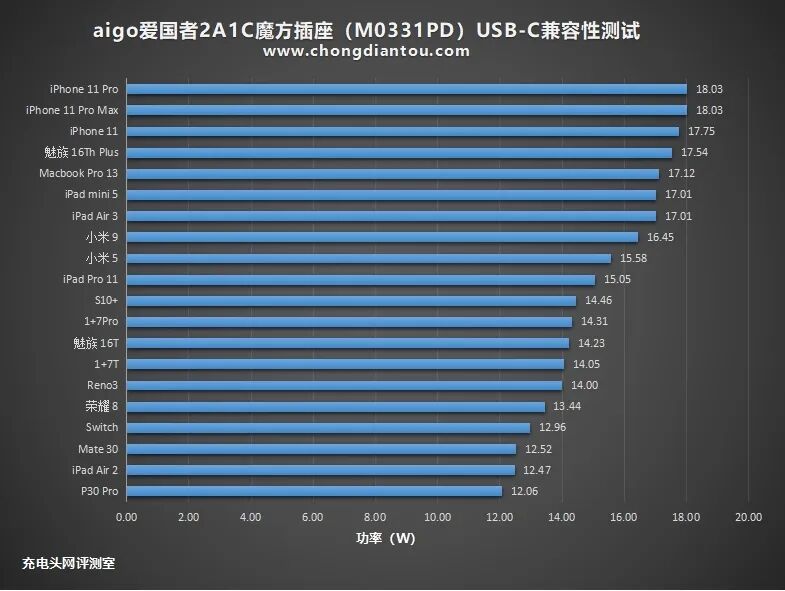

USB-C设备充电功率制作成柱状图，功率在12-18W之间。

2、USB-A

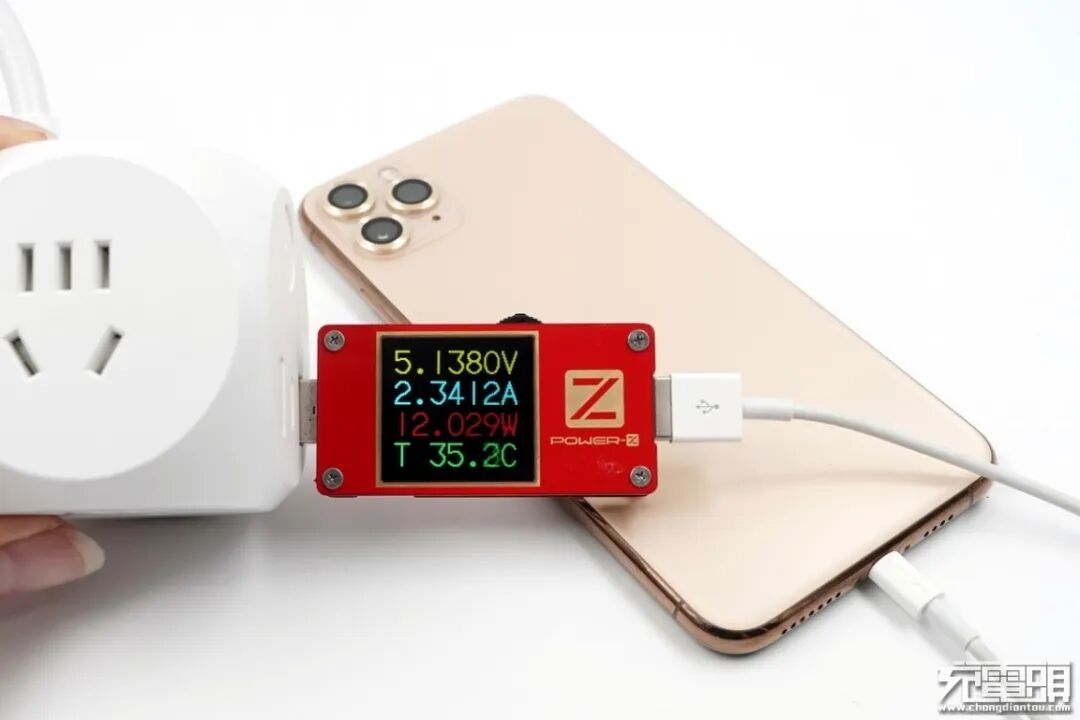

iPhone11 Pro Max 支持USB PD和Apple2.4A快速充电协议，使用USB-A为iPhone11 Pro Max充电，功率为5.13V 2.34A 12.02W，成功握手Apple2.4A快充协议，并达到Apple2.4A快充功率最大阶段。

iPhone11 Pro 支持USB PD和Apple2.4A快速充电协议，使用USB-A为iPhone11 Pro充电，功率为5.13V 2.33A 11.98W，成功握手Apple2.4A快充协议，并达到Apple2.4A快充功率最大阶段。

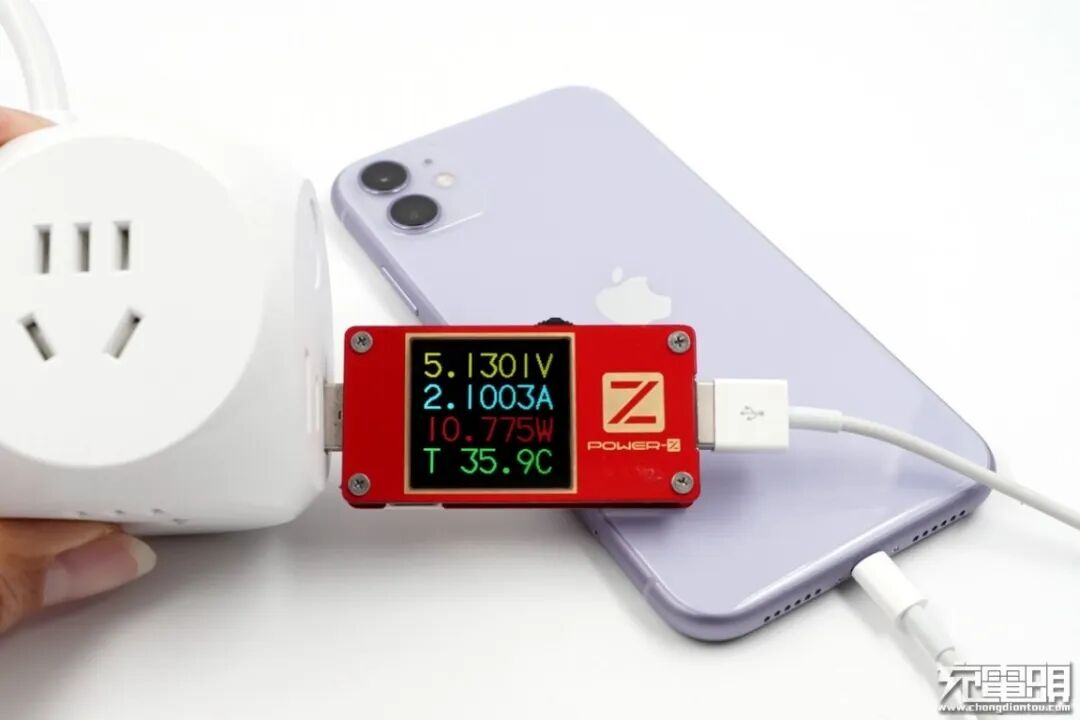

iPhone11 支持USB PD和Apple2.4A快速充电协议，使用USB-A为iPhone11 充电，功率为5.13V 2.1A 10.77W，成功握手Apple2.4A快充协议。

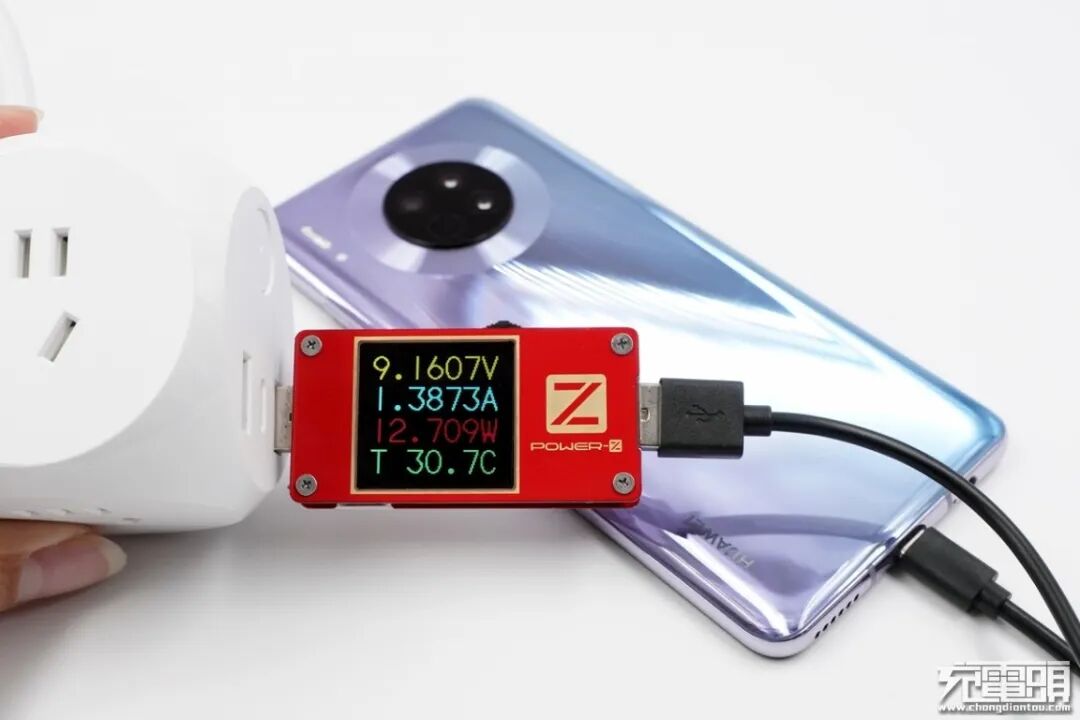

华为Mate30支持USB PD / FCP / SCP / 40WSCP 快速充电协议，使用USB-A为华为Mate30充电，功率为9.16V 1.38A 12.7W，成功握手FCP快充，并达到FCP快充功率最大阶段。

华为P30 Pro支持USB PD / FCP / SCP / 40WSCP 快速充电协议，使用USB-A为华为P30 Pro充电，功率9.15V 1.32A 12.18W，成功握手FCP快充，并达到FCP快充功率最大阶段。

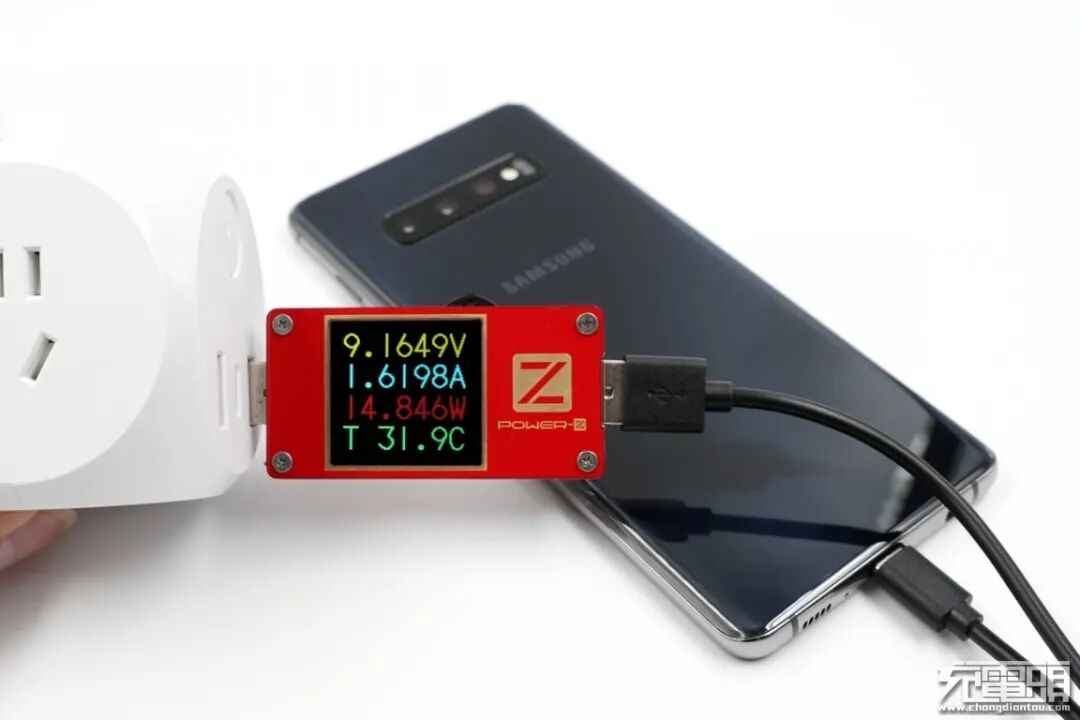

三星S10+支持USB PD / AFC / QC快速充电协议，使用USB-A为三星S10+充电，功率为9.16V 1.61A 14.84W，成功握手QC快充，并达到QC快充功率最大阶段。

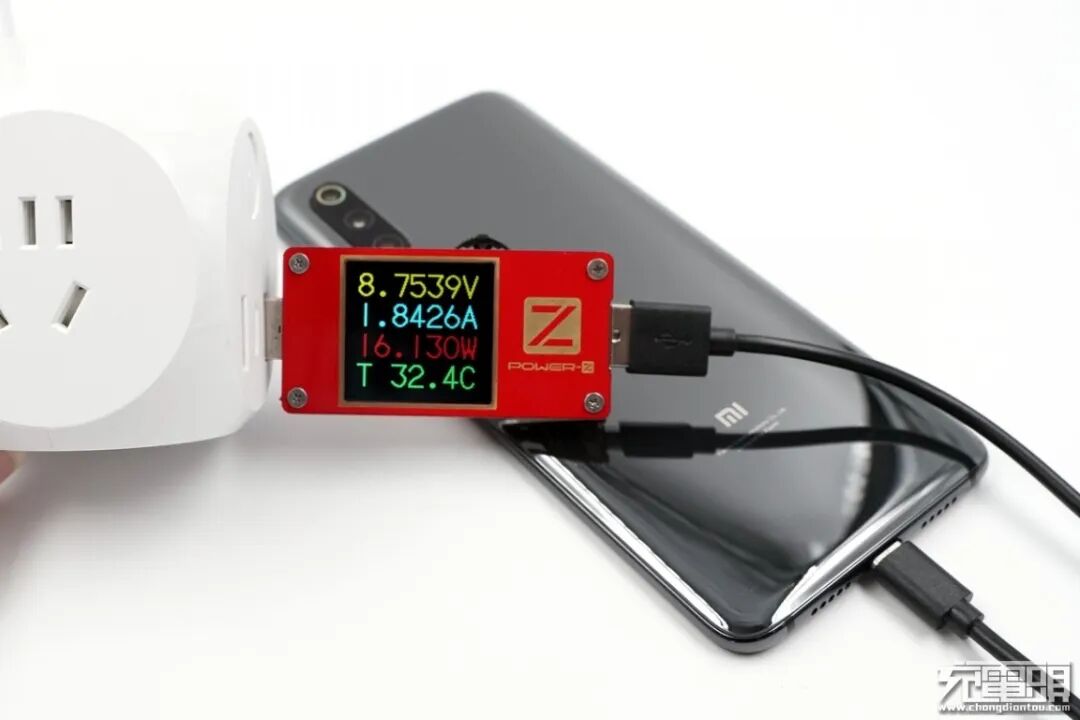

小米9支持USB PD / QC / 27W ChargeTurbo快速充电协议，使用USB-A为小米9充电，功率为8.75V 1.84A 16.13W，成功握手QC快充，并达到QC快充功率最大阶段。

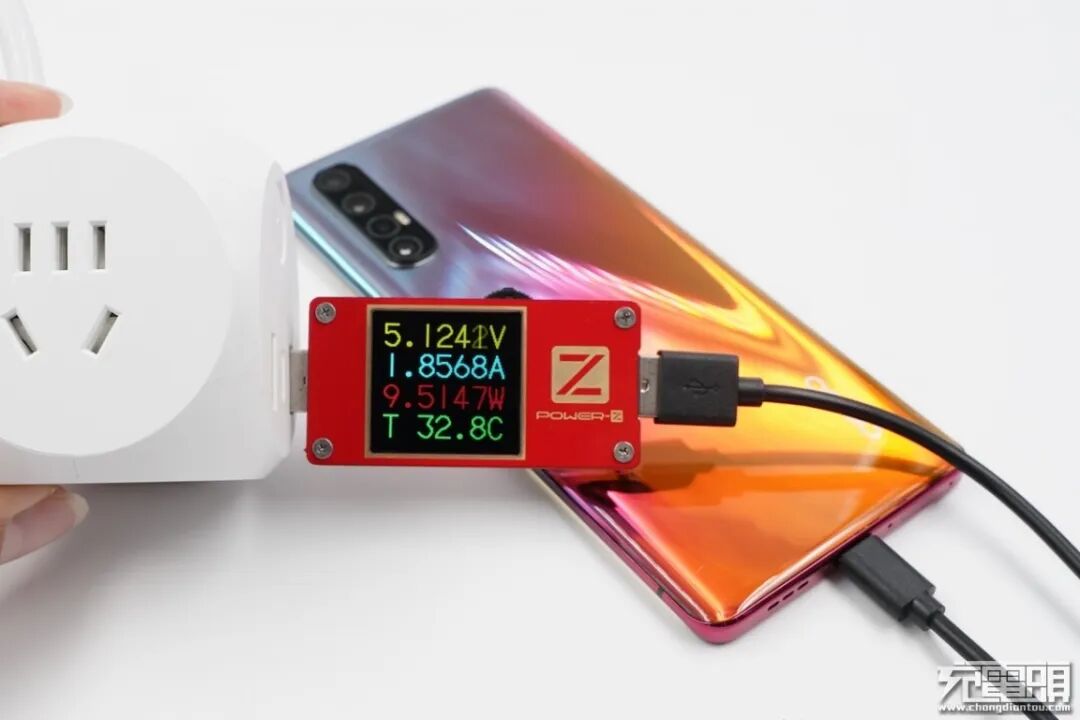

OPPO Reno 3 Pro 5G支持USB PD / VOOC4.0快速充电协议，使用USB-A为OPPO Reno 3 Pro 5G充电，功率为5.12V 1.85A 9.51W，运行在5V2A普通充电模式下。

1+7T支持USB PD / WARP快速充电协议，使用USB-A为1+7T充电，功率为5.12V 1.69A 8.65W，运行在5V2A普通充电模式下。

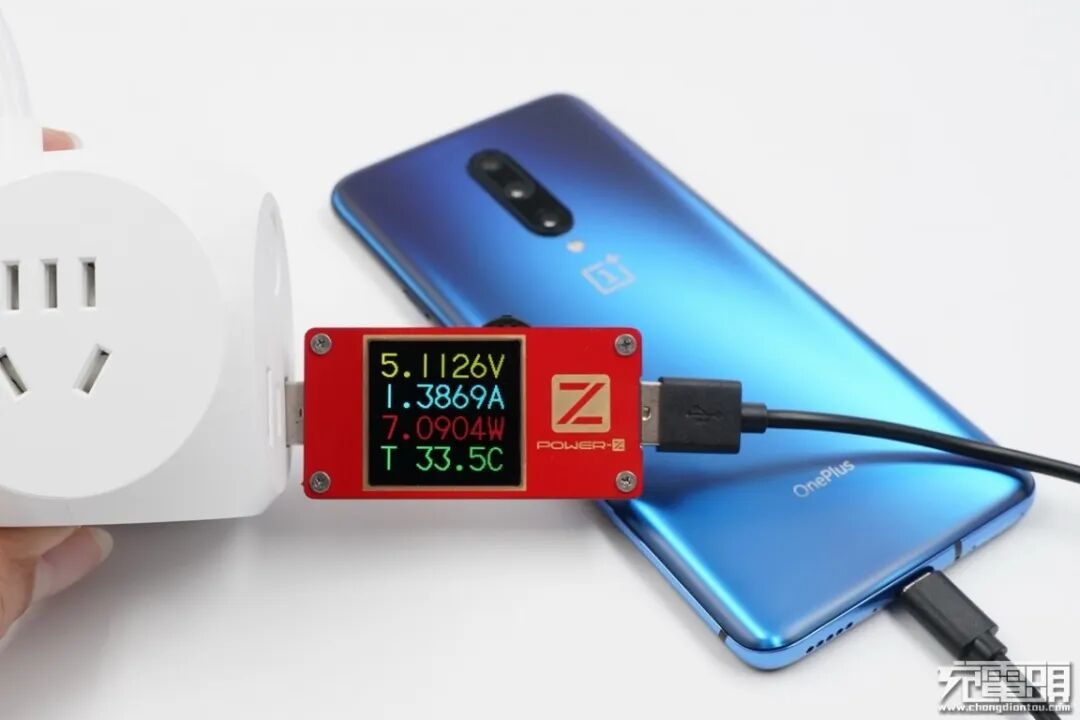

1+7 Pro支持USB PD / WARP快速充电协议，使用USB-A为1+7 Pro充电，功率为5.11V 1.38A 7.09W，运行在5V2A普通充电模式下。

魅族16T支持USB PD / QC / PE快速充电协议，使用USB-A为魅族16T充电，功率为8.14V 1.82A 14.83W，成功握手QC快充，并达到QC快充功率最大阶段。

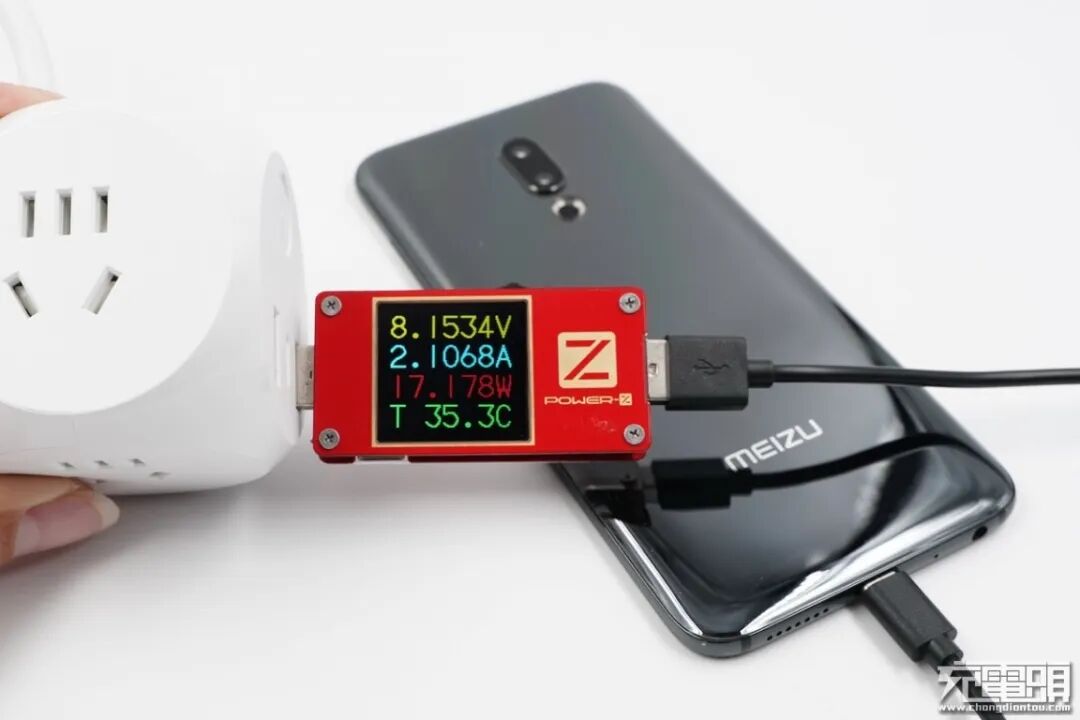

魅族16th Plus只支持PE快速充电协议，使用USB-A为魅族16th Plus充电，功率为8.15V 2.1A 17.17W，成功握手PE快充，并达到PE快充功率最大阶段。

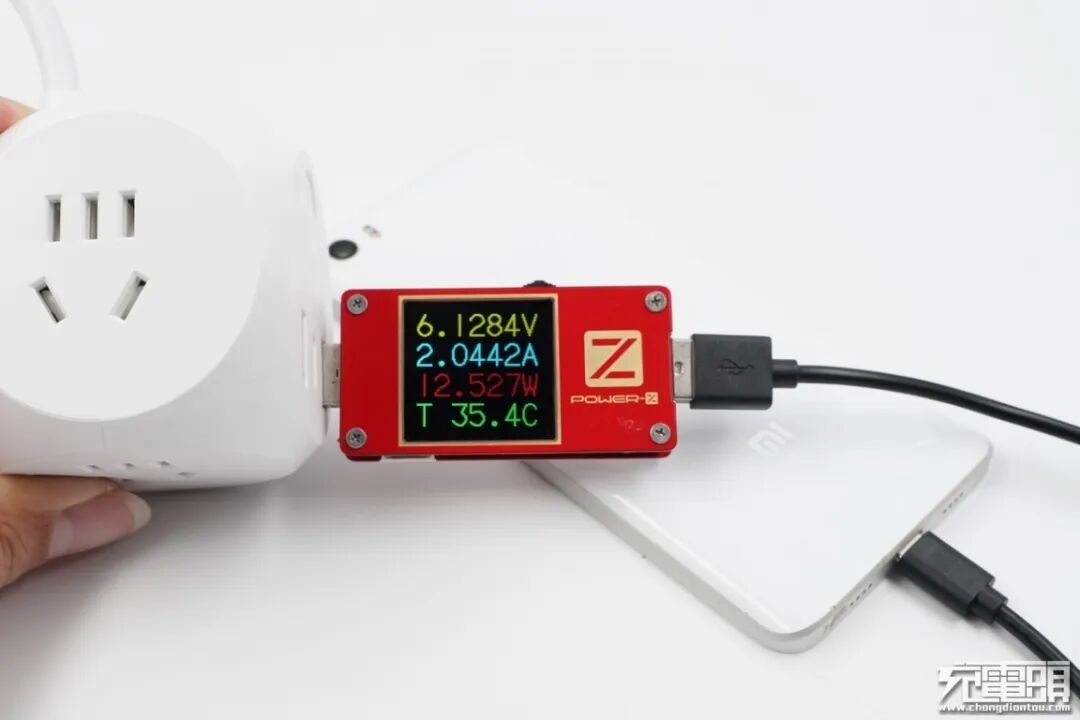

小米5只支持QC快速充电协议，使用USB-A为小米5充电，功率为6.12V 2.04A 12.52W，成功握手QC快充。

荣耀8只支持FCP快速充电协议，使用USB-A为荣耀8充电，功率为9.16V 1.46A 13.42W，成功握手FCP快充，并达到FCP快充功率最大阶段。

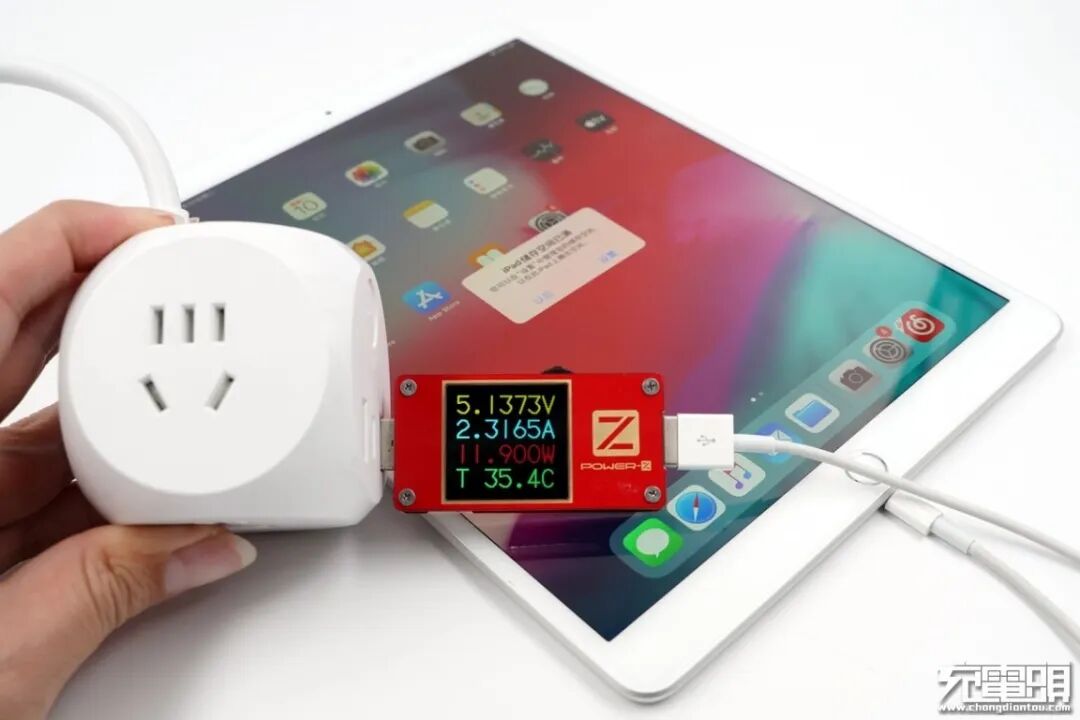

iPad Air3支持APPLE2.4A / USB PD快速充电，使用USB-A为iPad Air3充电，功率为5.13V 2.31A 11.9W，成功握手APPLE2.4A，并达到APPLE2.4A功率最大阶段。

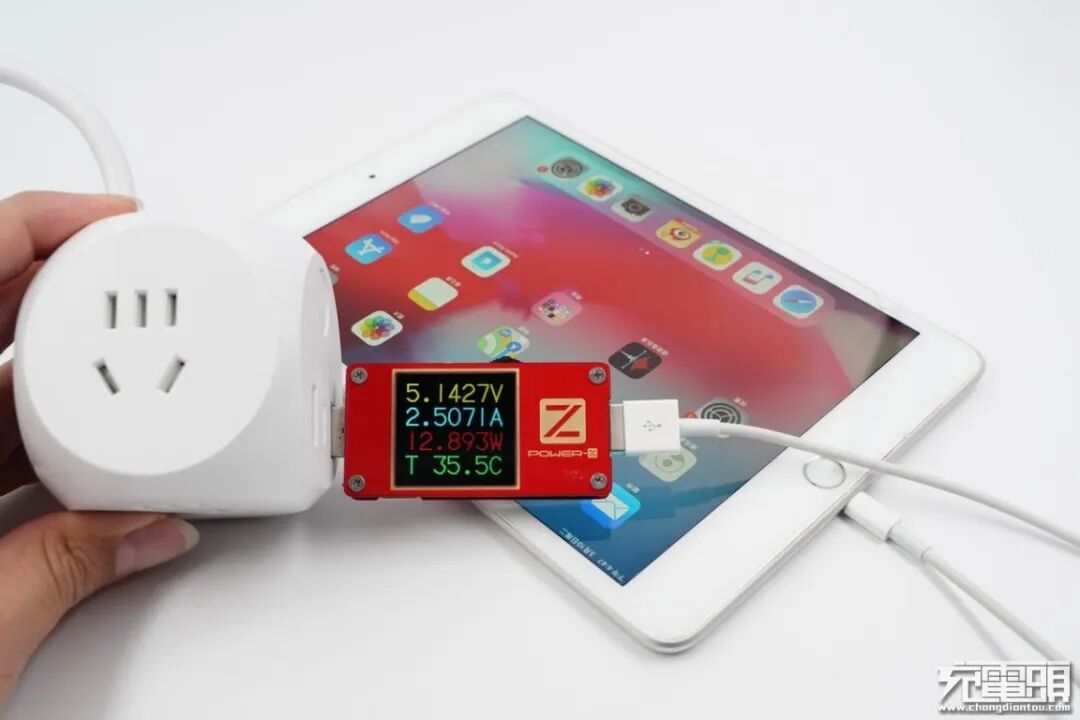

iPad mini5支持APPLE2.4A / USB PD快速充电，使用USB-A为iPad mini5充电，功率为5.14V 2.5A 12.89W，成功握手APPLE2.4A，并达到APPLE2.4A功率最大阶段。

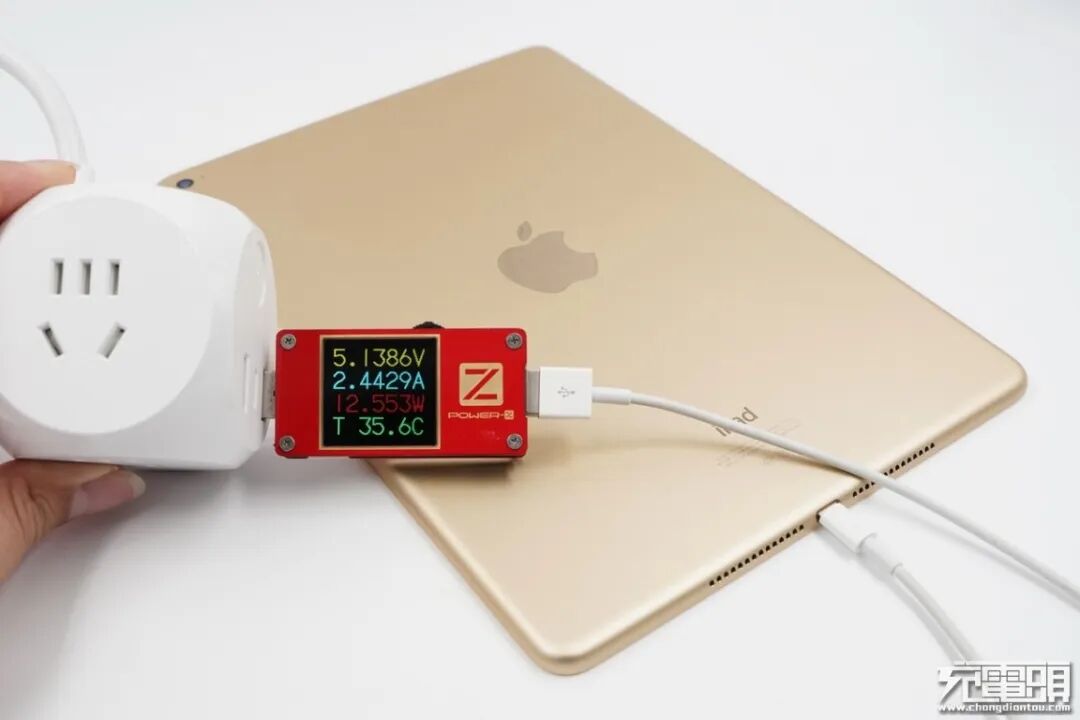

iPad Air2只支持Apple2.4A快速充电协议，使用USB-A为iPad Air2充电，功率为5.13V 2.44A 12.55W，成功握手Apple2.4A快速充电协议，并达到Apple2.4A快充功率最大阶段。

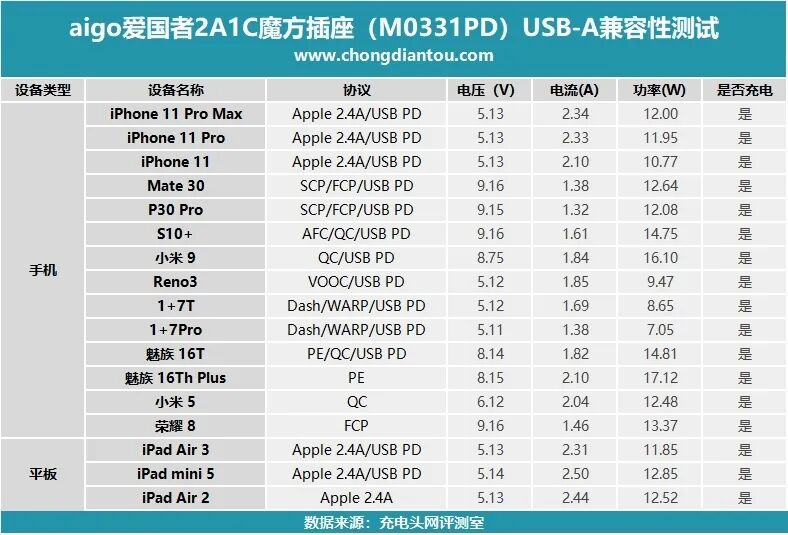

USB-A情况iOS设备都能握手APPLE2.4A协议，对QC、AFC、FCP、PE设备都能正确握手快充。

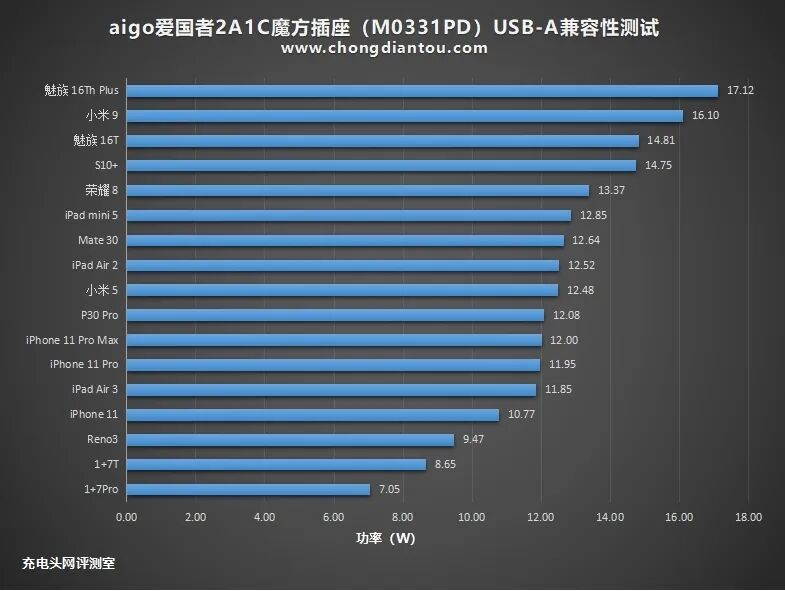

USB-A输出功率柱状图，功率最高的是支持PE的魅族16th Plus，之后是支持QC的小米9与魅族16T，一系列iOS设备功率在12W左右。

十一、多口充电

1、1A1C输出

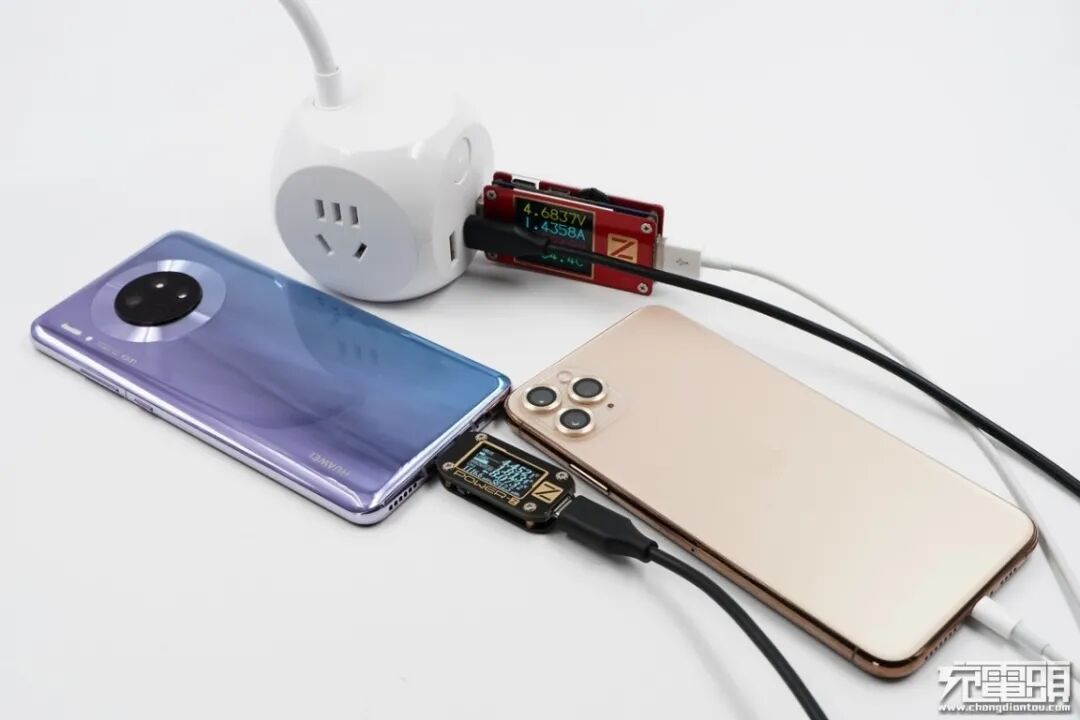

aigo爱国者2A1C PD魔方插座支持多口输出，USB-C为Mate30充电功率为4.45V 1.81A 8.07W，USB-A为iPhone 11 Pro Max充电功率为4.68V 1.43A 6.72W。1A1C双口输出模式时锁定5V输出，避免设备诱骗升压影响另一个设备安全。

2、2A1C输出

aigo爱国者2A1C PD魔方插座支持同时为三台设备充电，同样是锁定在5V输出模式。图中同时为iPhone 11 Pro Max、Mate30、Reno3 Pro 5G充电，三台设备都正常供电，未发生打嗝断电情况。

十二、最大输出测试

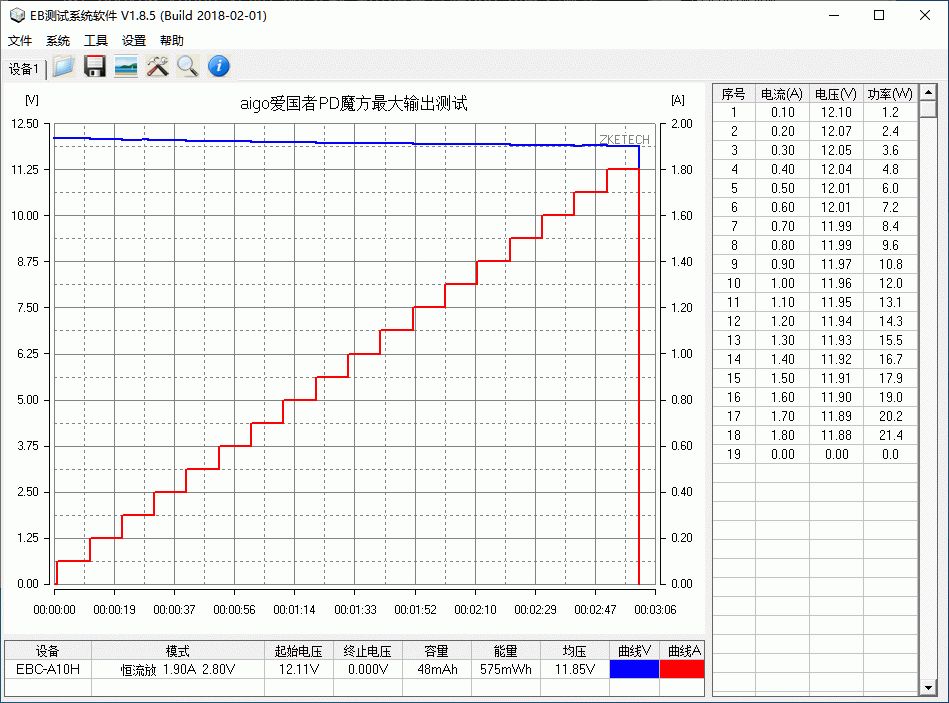

使用EB程控电子负载仪测试aigo爱国者2A1C PD魔方插座最大输出性能，将输出诱骗至12V，以0.1A为电流步进单位10秒为时间间隔，测试录的最大输出功率为11.8V 1.8A 21.4W，最大输出功率比额定功率多18%余量。

十三、温升测试

1、额定功率带载

温升测试环节中按照18W额定功率设定12V 1.5A输出，带载40分钟测试充电器温升发热情况，整个带载过程电压十分稳定。

2、热成像图

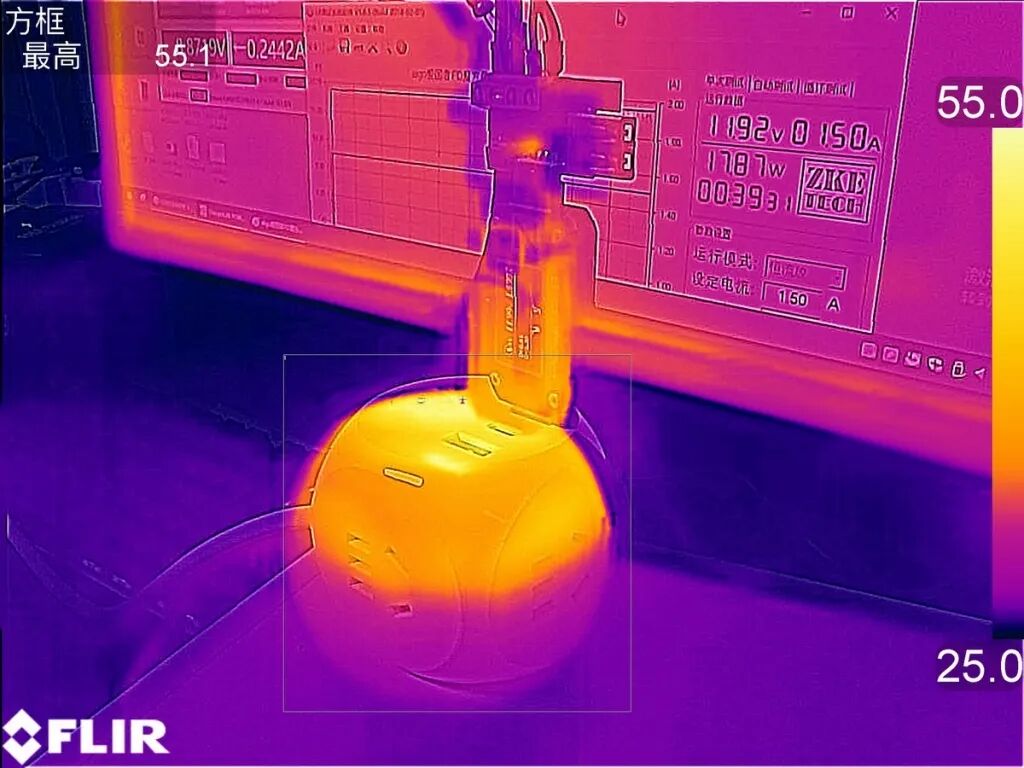

测试环境室温23度，使用FLIR热成像仪拍摄40分钟带载情况，可以看到aigo爱国者2A1C PD魔方插座只有上半部发热，下半部为常温状态，这是因为USB模块全都在插座上部分的原因。整体热量比较均匀无明显热积聚情况，最高温度出现在顶部面板处55.1度，温升控制的不错。

充电头网总结：

aigo爱国者2A1C PD魔方插座融入了中国圆设计元素，独特的立体结构节省占地面积，不存在孔距概念通吃各种大尺寸电源适配器，是桌面扩展充电的好帮手。插座使用了带指示灯的微动开关，控制设备无需插拔。三个220V AC交流电插孔全部带有安全门，在遭遇单边插入时会自动锁死挡板防止异物误插，保障使用安全，3x1.0mm²的线缆足够支撑2500W大功率使用，符合插座新国标规范。

2A1C USB模块是其中一大特色，橘色USB-C支持18W PD快充输出，支持iPhone 18W PD快充，带有三个固定电压档：5V3A / 9V2A / 12V1.5A，另外还支持两组PPS电压：3.3-5.9V3A / 3.3-11V2A。橘色USB-A支持5V3A / 9V2A / 12V1.5A 18W快充输出，白色USB-A支持5V3A输出。快充协议方面两个快充输出口都支持APPLE2.4A、QC、AFC、FCP、PE等快充协议。

实测最大输出功率11.8V 1.8A 21.4W，最大输出功率比额定功率多18%余量。室温23度时满载40分钟最热只有55.1度，发热均匀无热积聚，带载输出过程中电压十分稳定。

aigo爱国者2A1C PD魔方插座不管是带线版本还是不带线的转换器版本，都可以为用户带来方便好用的使用体验，不占据过多空间，不需要额外插充电器也可以为数码设备提供PD快充，不会在桌面上喧宾夺主，属于低调实力派。
