2020年是氮化镓大功率充电器爆发的一年,得益于氮化镓元器件的加持使得原本大体积大功率的充电器也可以难以置信的缩小体积,这在以前是无法想象的。最近,充电头网编辑部收到了一个来自omthing推出的氮化镓充电器,无论是接口配置方面还是输出功率都达到了目前的主流水准。

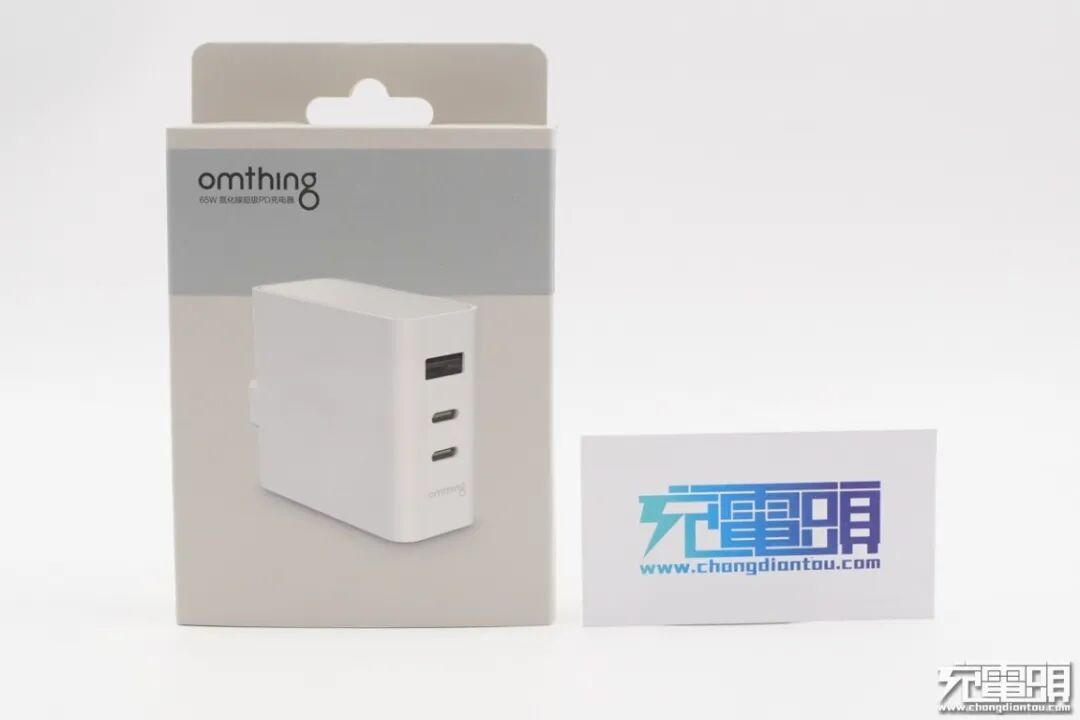

一、外包装
1、正面

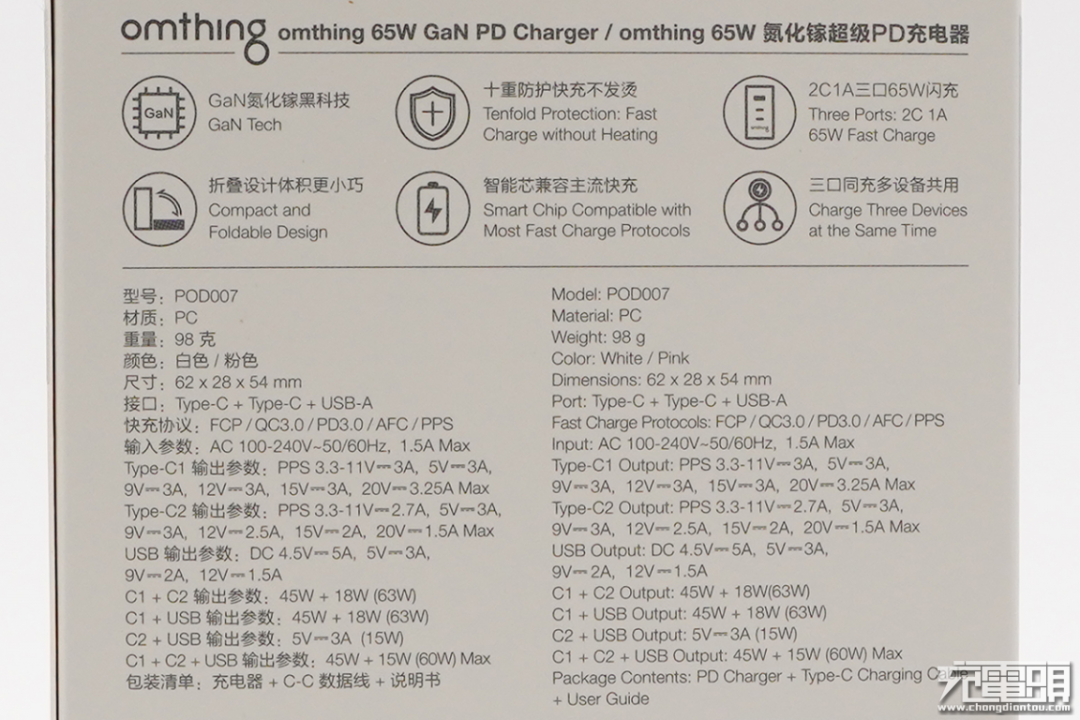

2、参数
型号:POD007
材质:PC
重量:98g
颜色:白色/粉色
尺寸:62x28x54mm
接口:USB-C+USB-C+USB-A
快充协议:FCP/QC3.0/PD3.0/AFC/PPS
输入参数:AC 100-240V~50/60Hz,1.5A Max
USB-C1输出:3.3-11V 3A、5V 3A、9V 3A、12V 3A、15V 3A、20V 3.25A Max
USB-C2输出:3.3V-11V 2.7A、5V 3A、9V 3A、12V 2.5A、15V 2A、20V 1.5A Max
USB-A输出:4.5V 5A、5V 3A、9V 2A、12V 1.5A
C1+C2输出:45W+18W(63W)
C1+USB-A输出:45W+18W(63W)
C2+USB-A输出:5V 3A(15W)
C1+C2+Sub-A输出:45W+15W(60W)Max
包装清单:充电器+C-C数据线+说明书

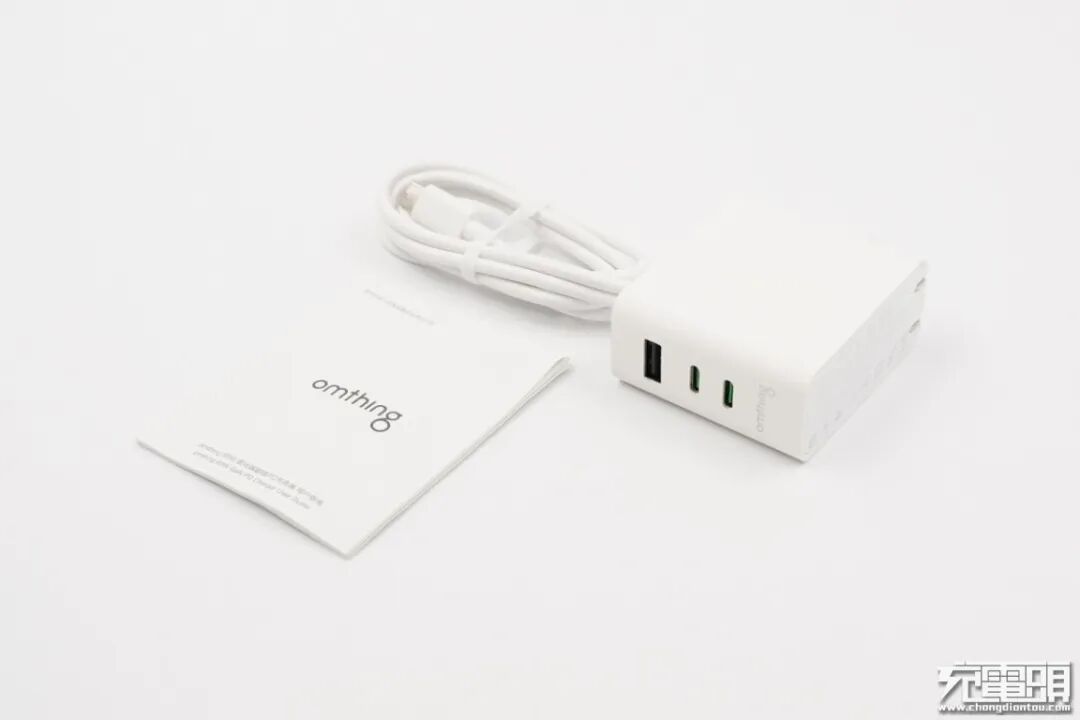

二、开箱
三、产品

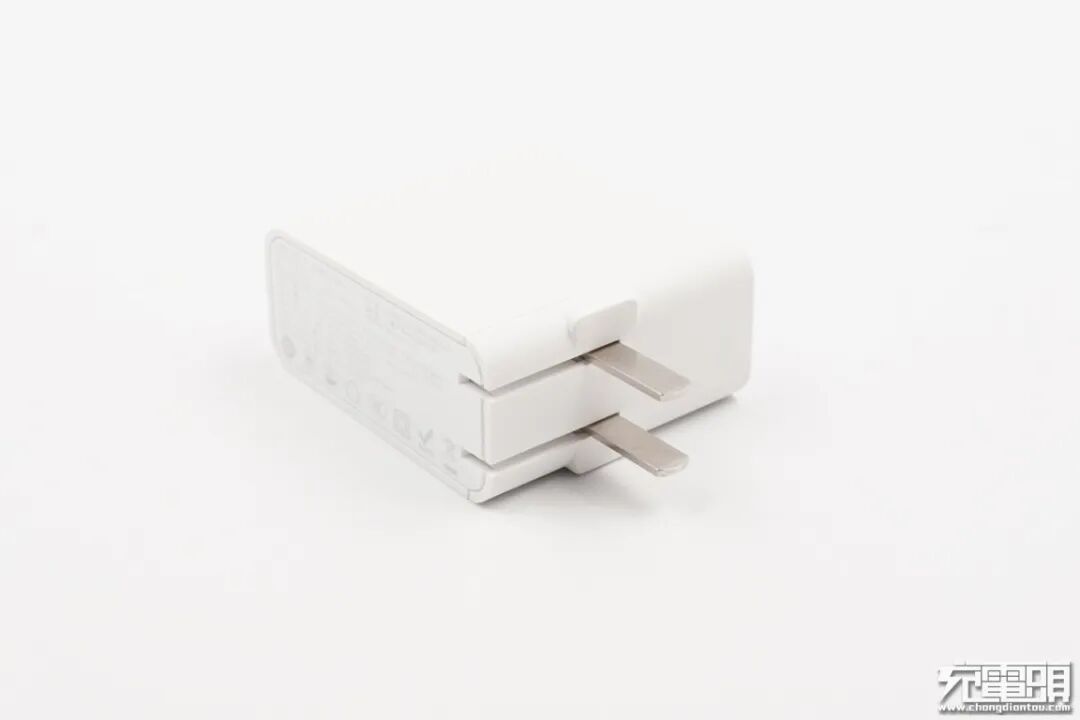

1、外观
名称:omthing 65W 氮化镓超级PD充电器
型号:POD007
输入:AC 100~240V,50-60Hz,1.5A Max
总输出功率:65W Max
USB-C1输出:5V 3A、9V 3A、12V 3A、15V 3A、20V 3.25A(65W Max)
USB-C2输出:5V 2.4A、9V 2A、12V 2A、15V 2A、20V 1.5A(30W Max)
USB-A输出:4.5V 5A、5V 3A、9V 2A、12V 1.5A(18W Max)
USB-C1+USB-C2:45W+18W(63W Max)
USB-C1+USB-A:45W+18W (63W Max)
USB-C1+USB-C2+USB-A:45W+18W(60W Max)
USB-C2+USB-A:5V 3A(15W Max)

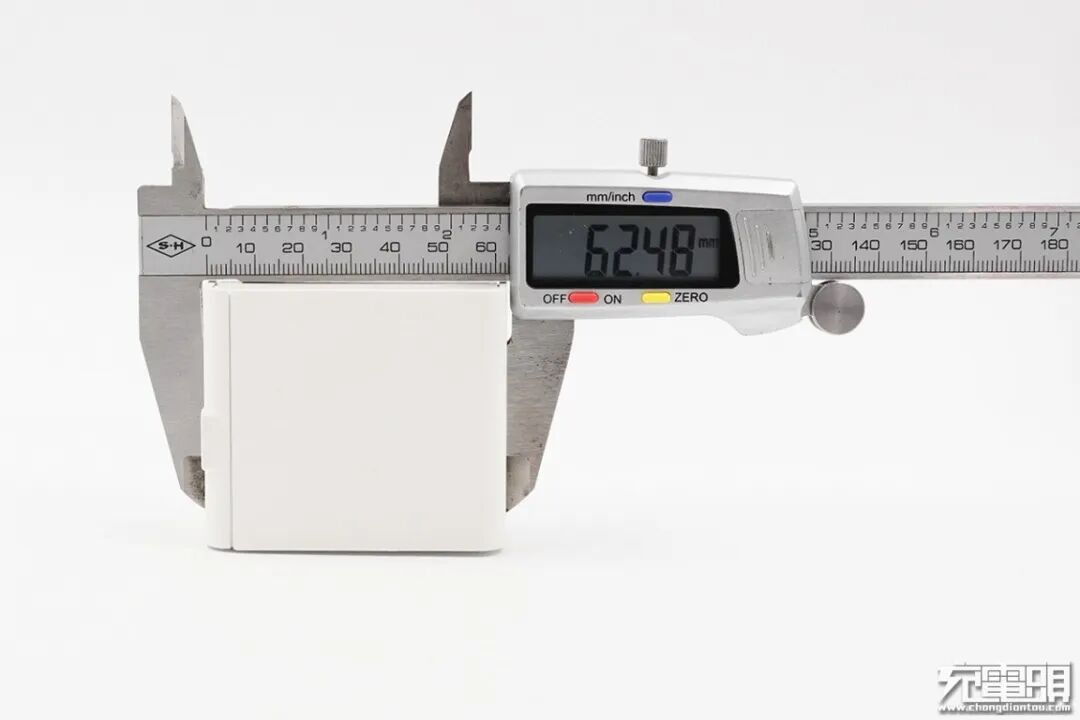

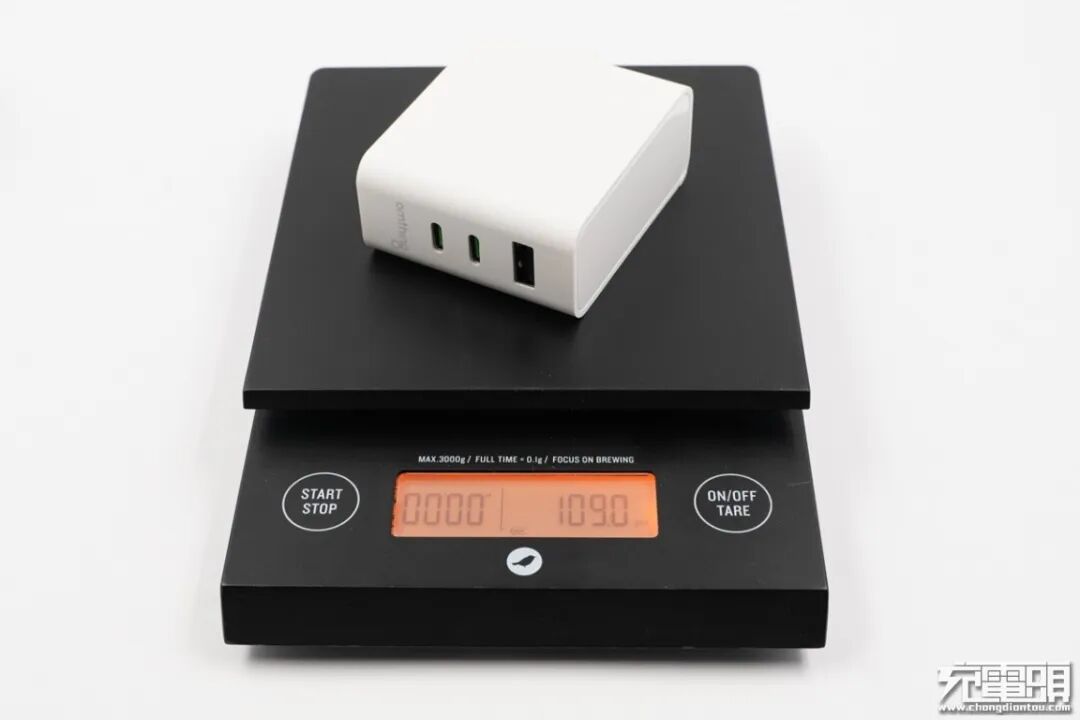

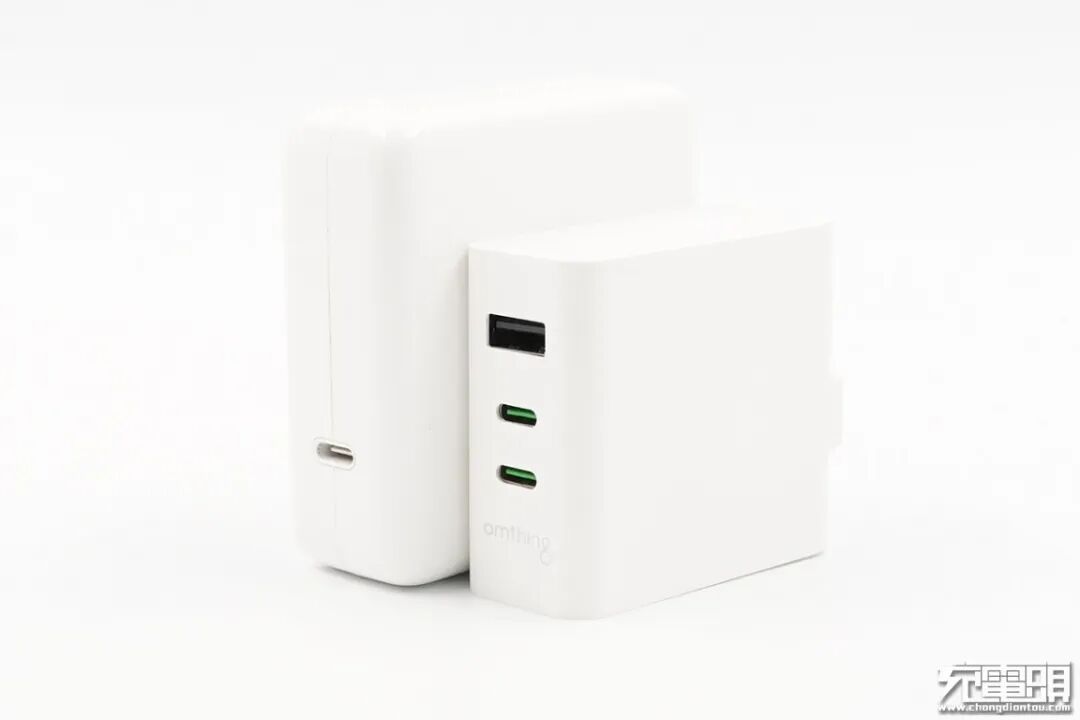

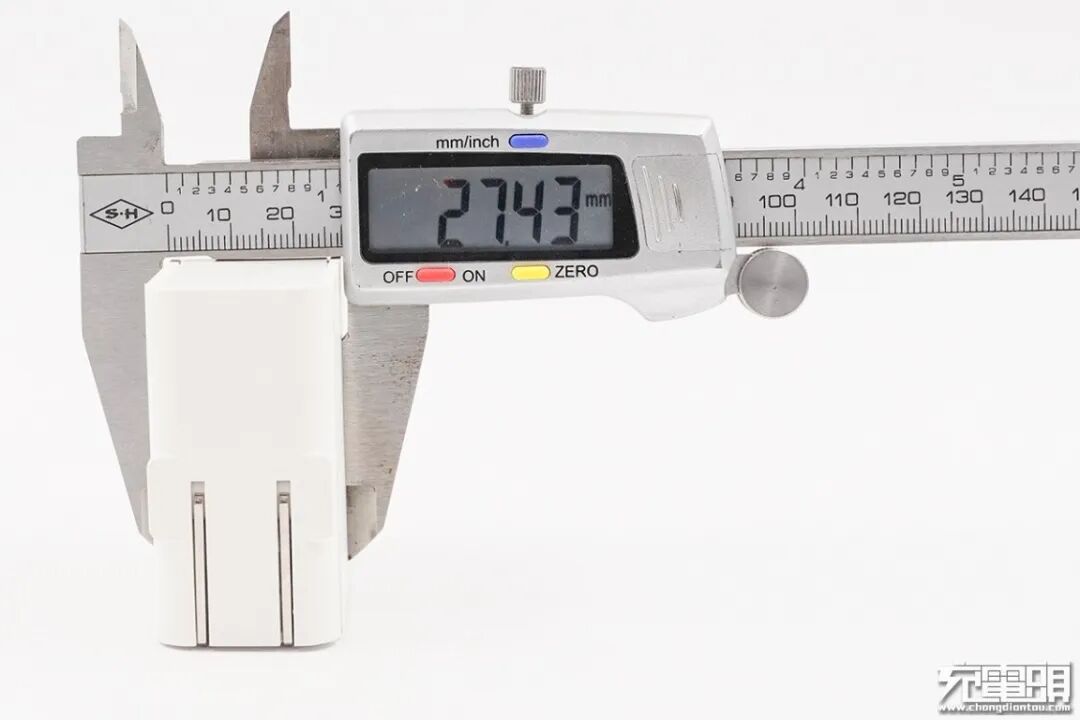

四、体积重量

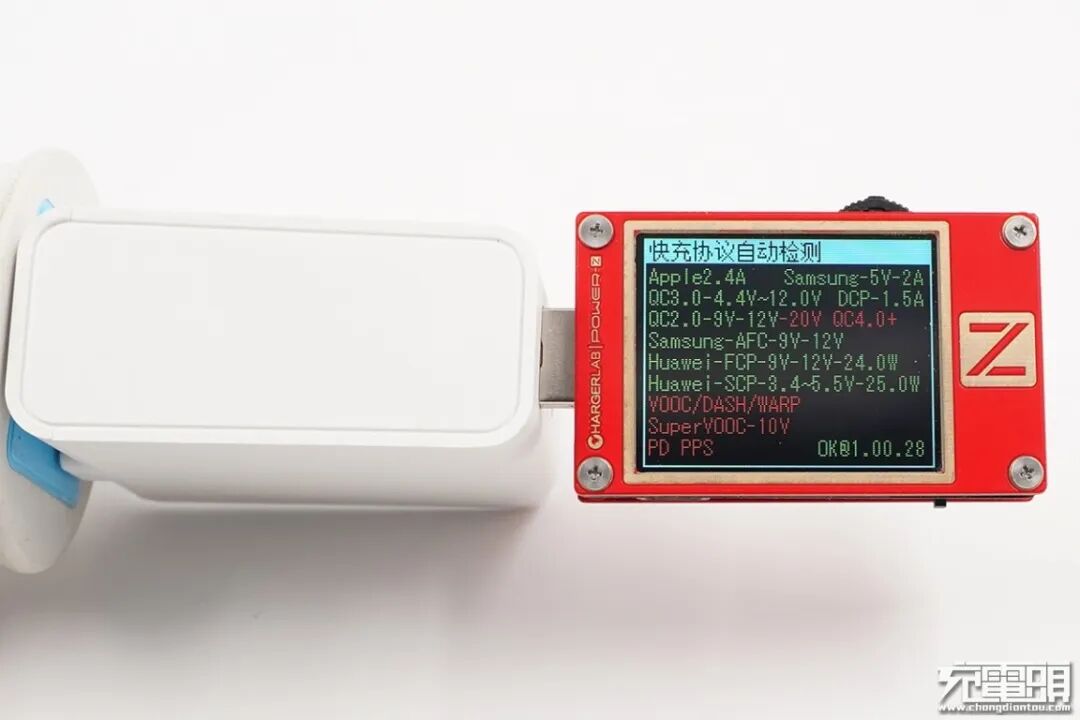

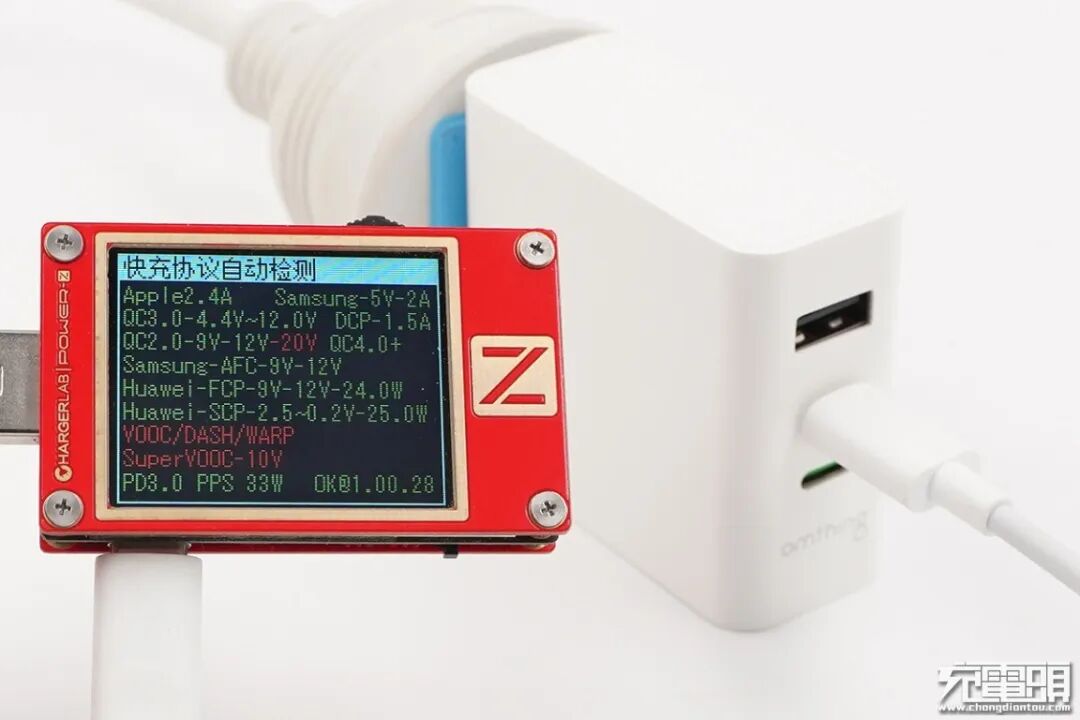

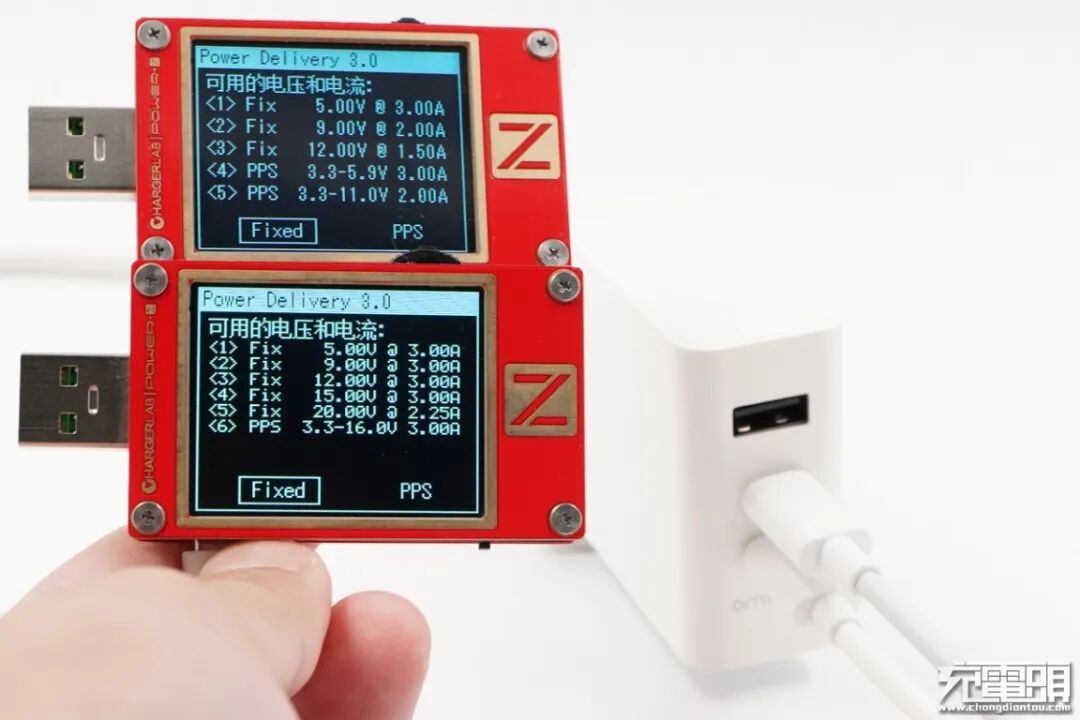

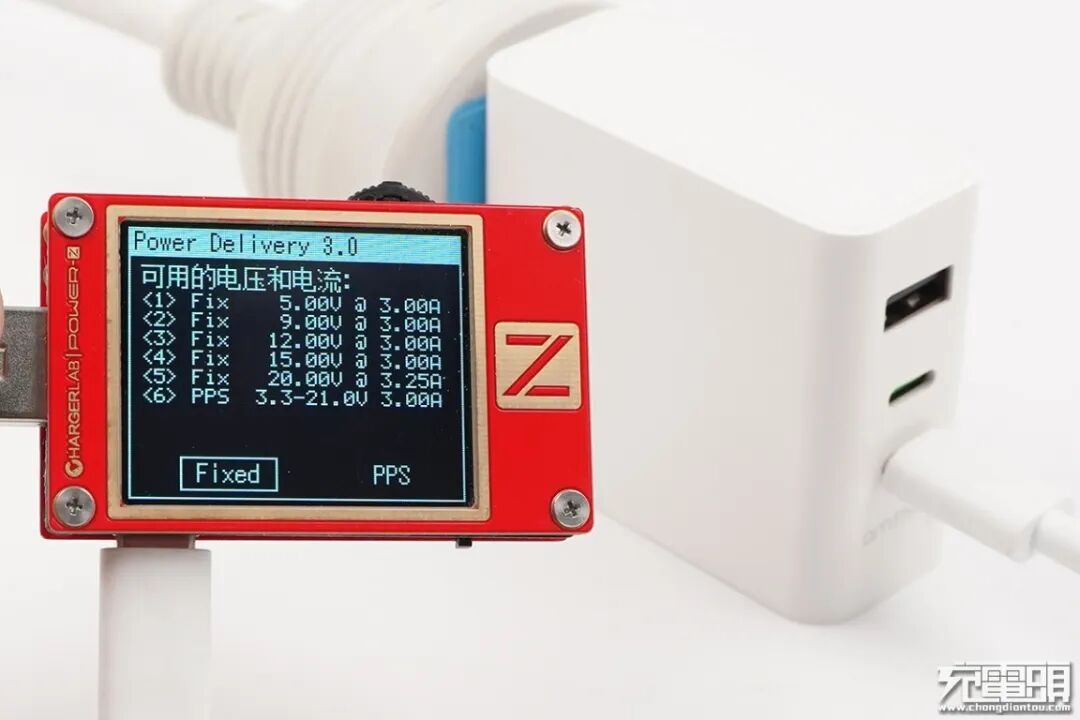

五、快充协议检测

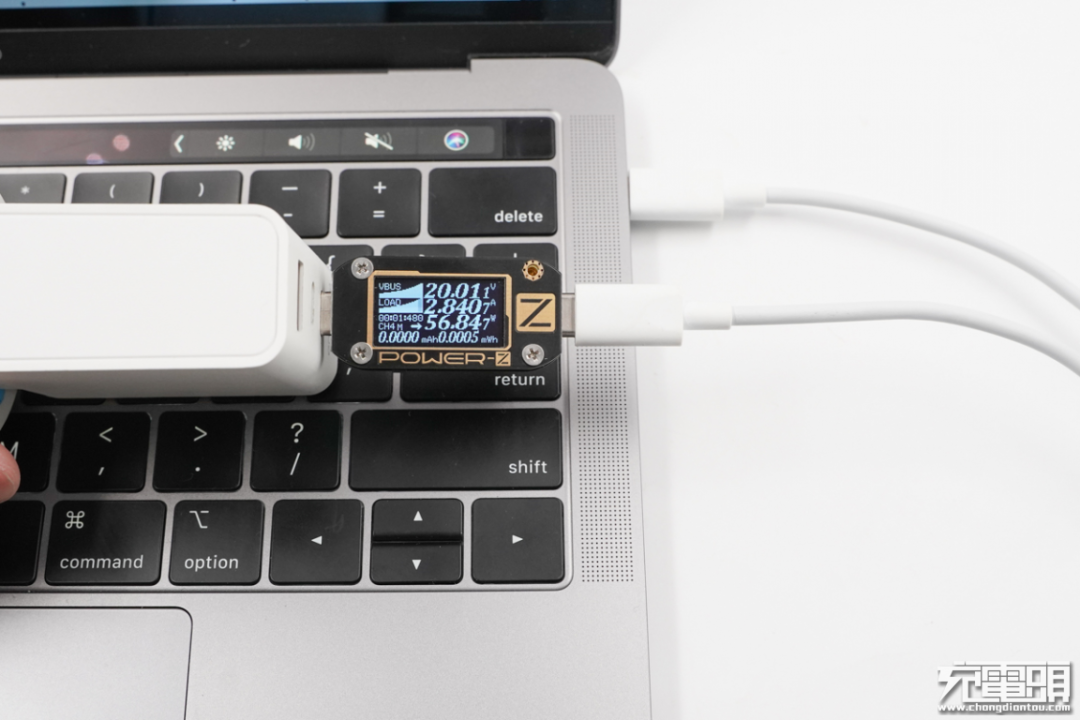

六、输出兼容性测试

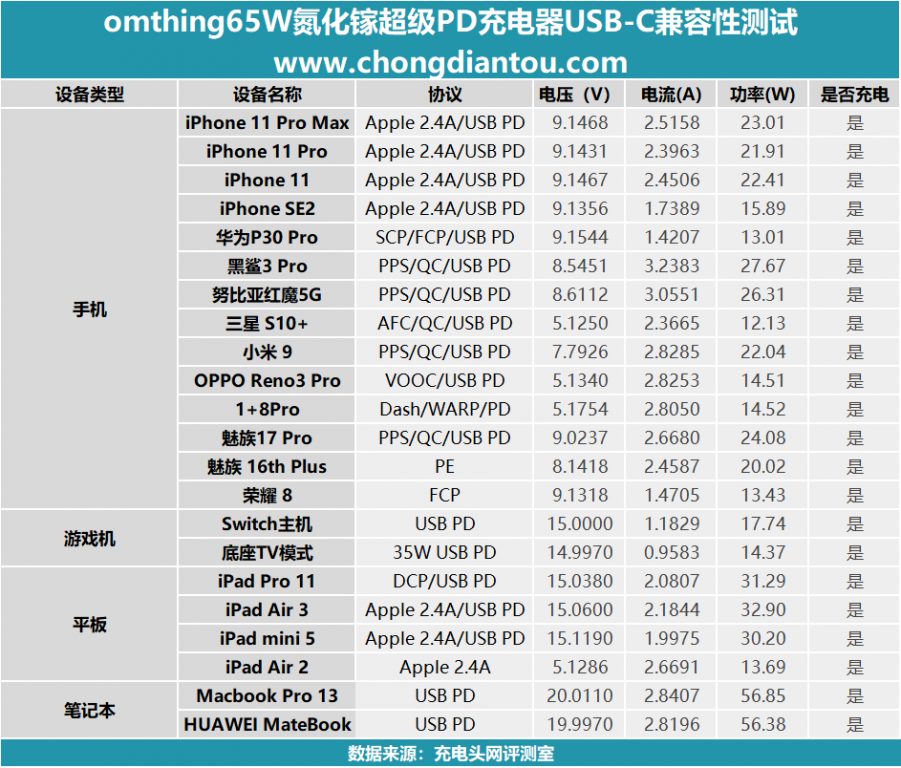

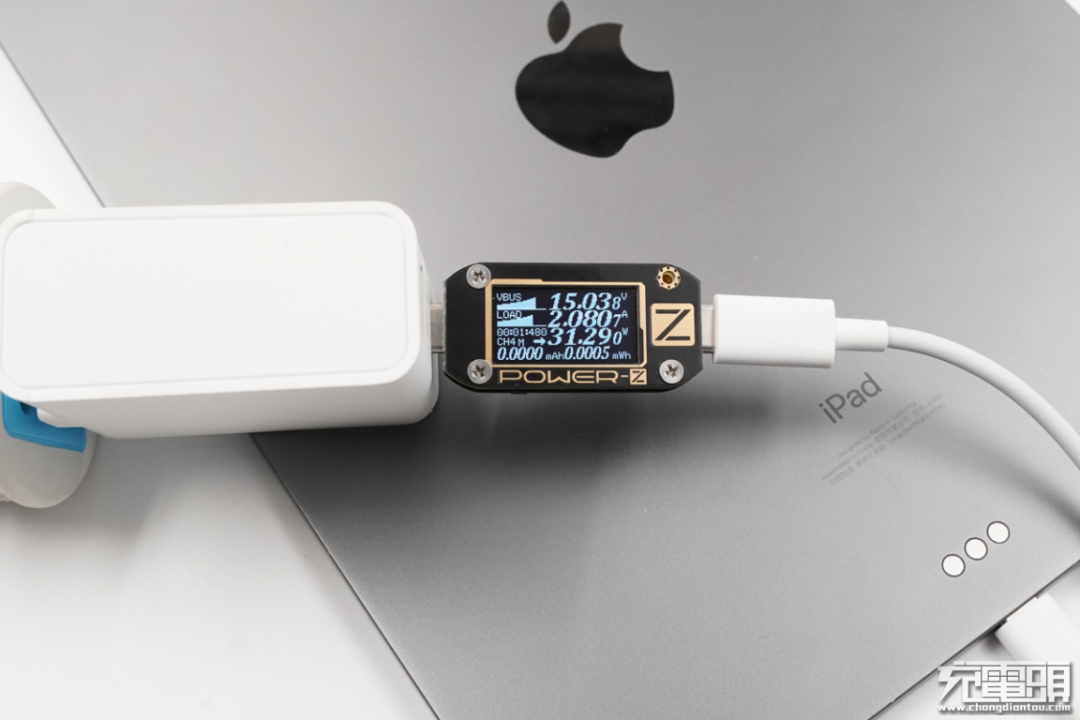

1、USB-C将测试的数据汇总到表格当中,从数据上看,两款笔记本的充电功率自然最高,黑鲨3 Pro和努比亚红魔5G手机成功握手PPS快充协议,小米9成功握手ChargeTurbo快充协议,一加8 Pro和OPPO Reno3 Pro成功握手PD快充,并达到快充功率的最大阶段,魅族16th Plus成功握手PE快充,并达到快充功率的最大阶段。其余支持PD快充的苹果设备和安卓设备均成功握手PD快充协议。

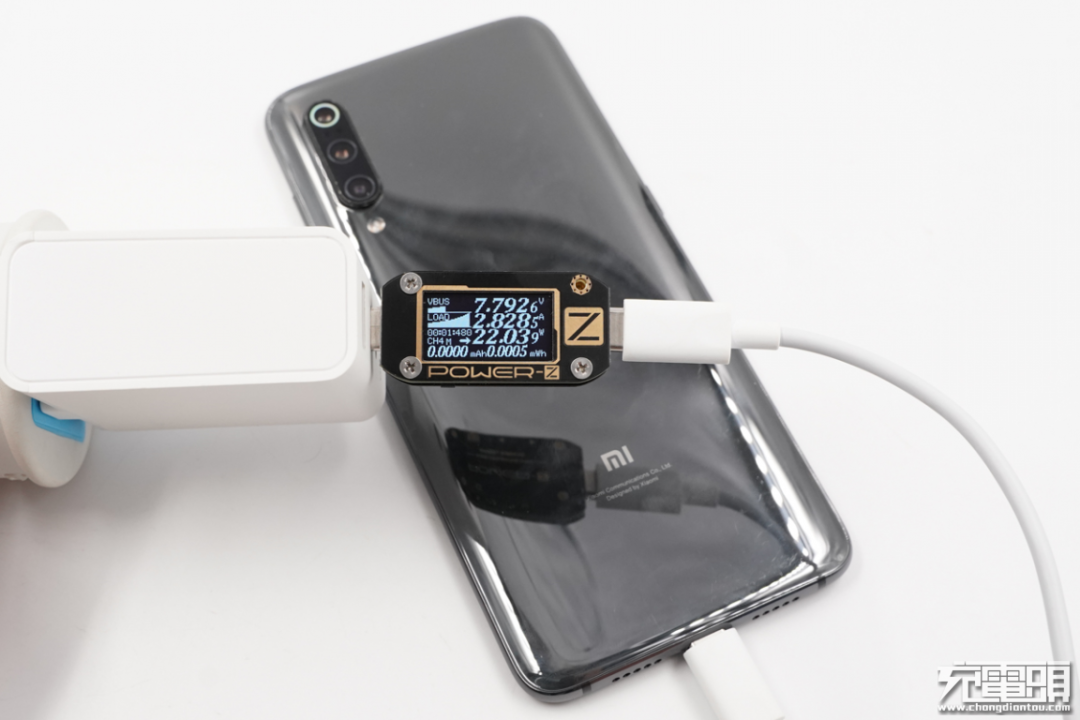

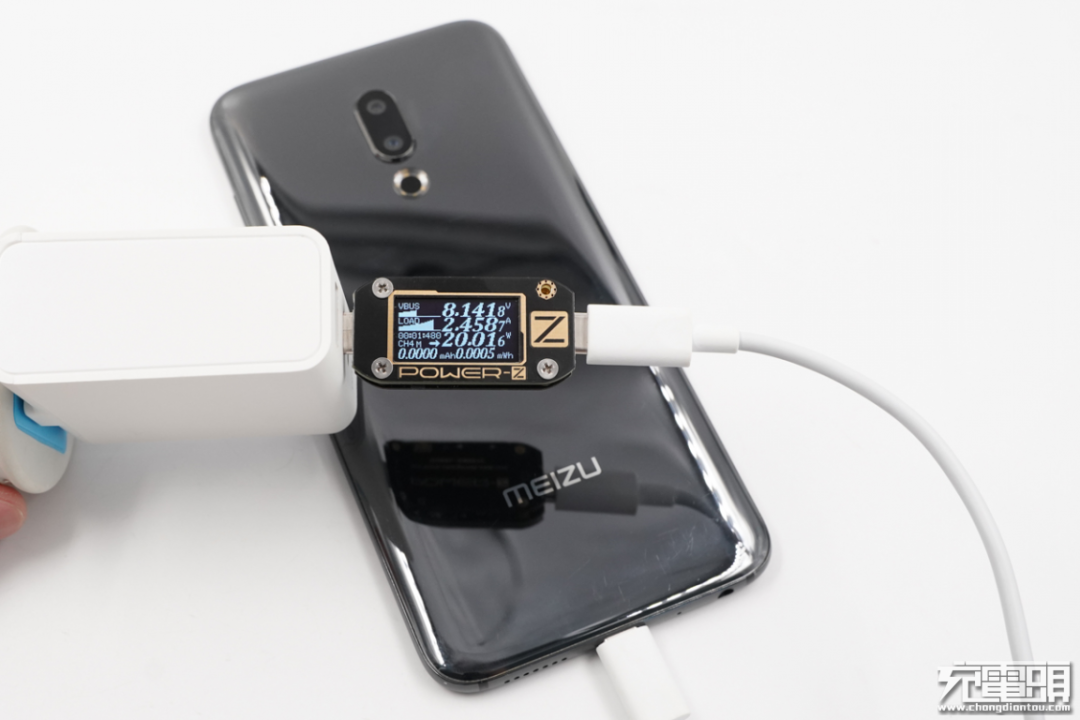

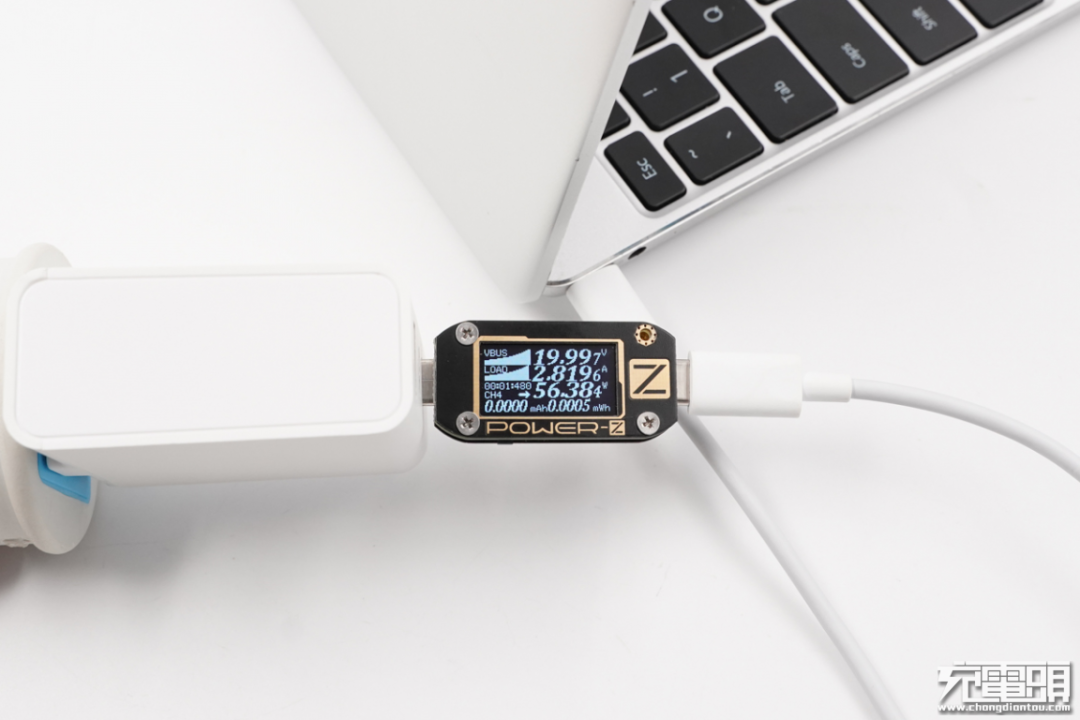

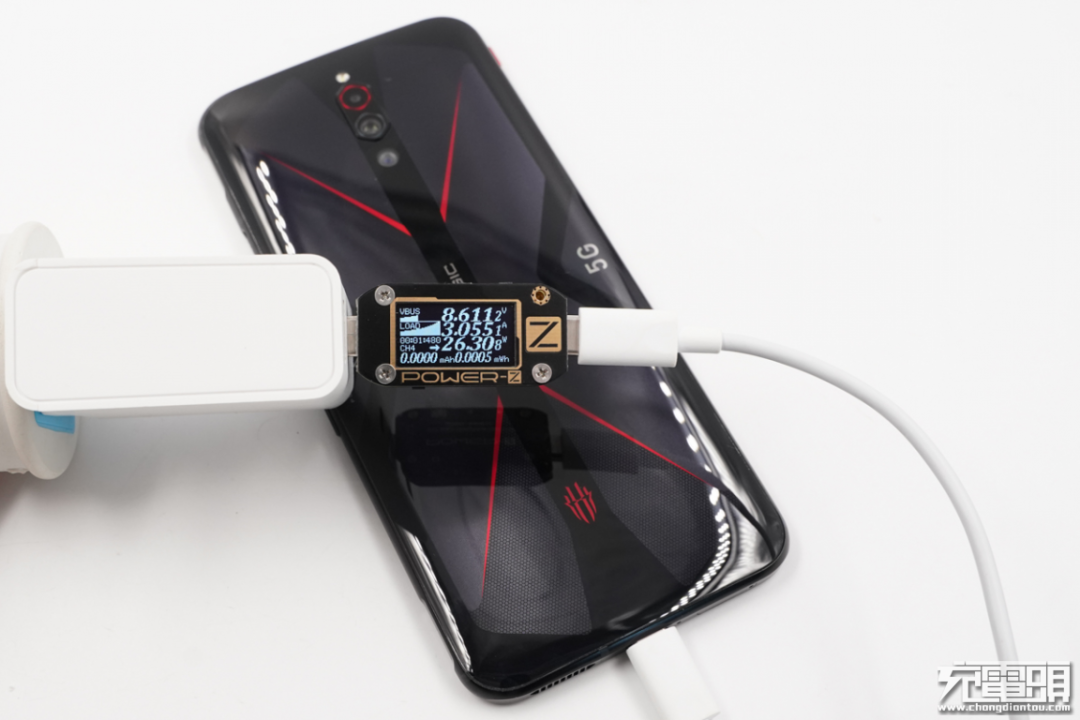

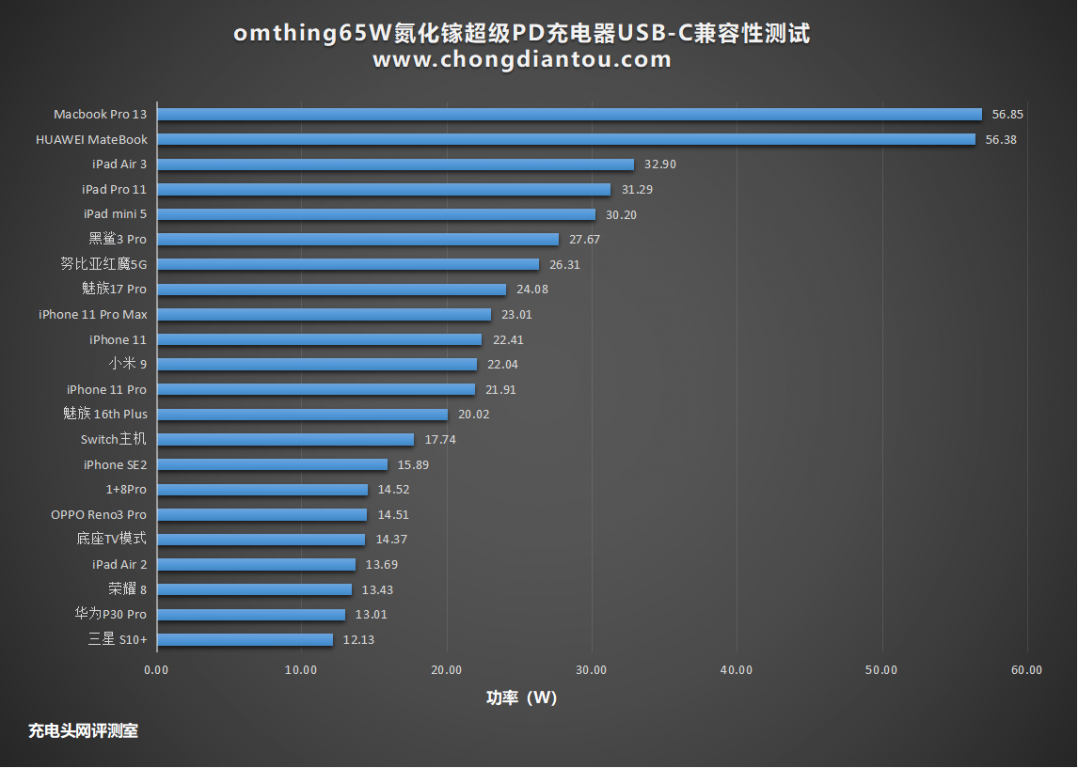

将USB-C输出兼容性的测试数据放在柱状图中,两台笔记本的充电功率最高,分别达到了56.38W和56.85W,黑鲨3 Pro和努比亚红魔5G手机成功握手PPS快充协议,功率分别为27.67W和26.31W;小米9成功握手ChargeTurbo快充协议,功率达到了22.04W;魅族16th Plus成功握手PE快充协议,功率达到了20.02W,其他支持PD快充的苹果设备和安卓设备均成功握手PD快充协议。

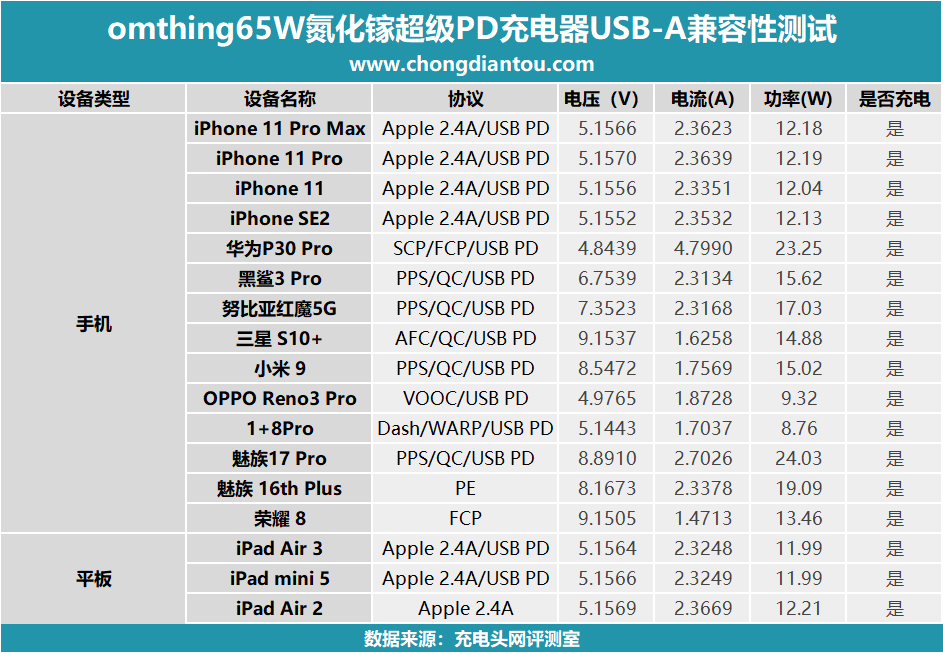

2、USB-A将USB-A充电兼容性的测试数据放在表格当中,从数据上看,魅族17 Pro和华为P30 Pro的充电功率最高,其次是其他支持QC快充的手机,魅族16th Plus成功握手PE快充协议,苹果设备均成功握手Apple2.4A快充协议,此外,USB-A还支持FCP快充协议。

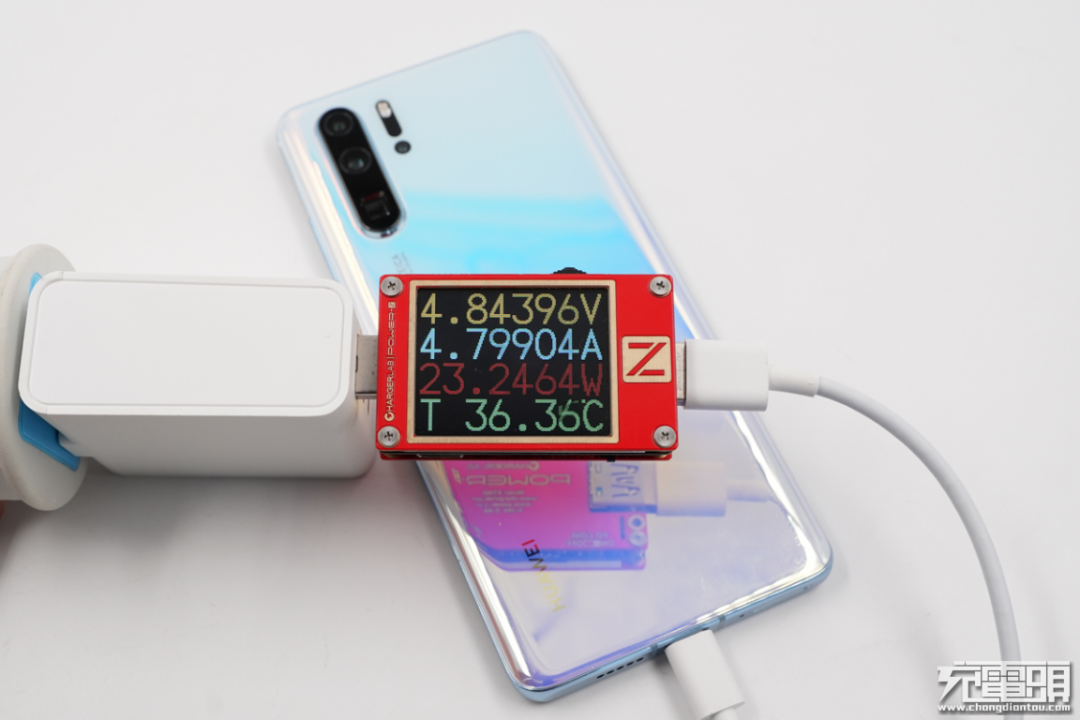

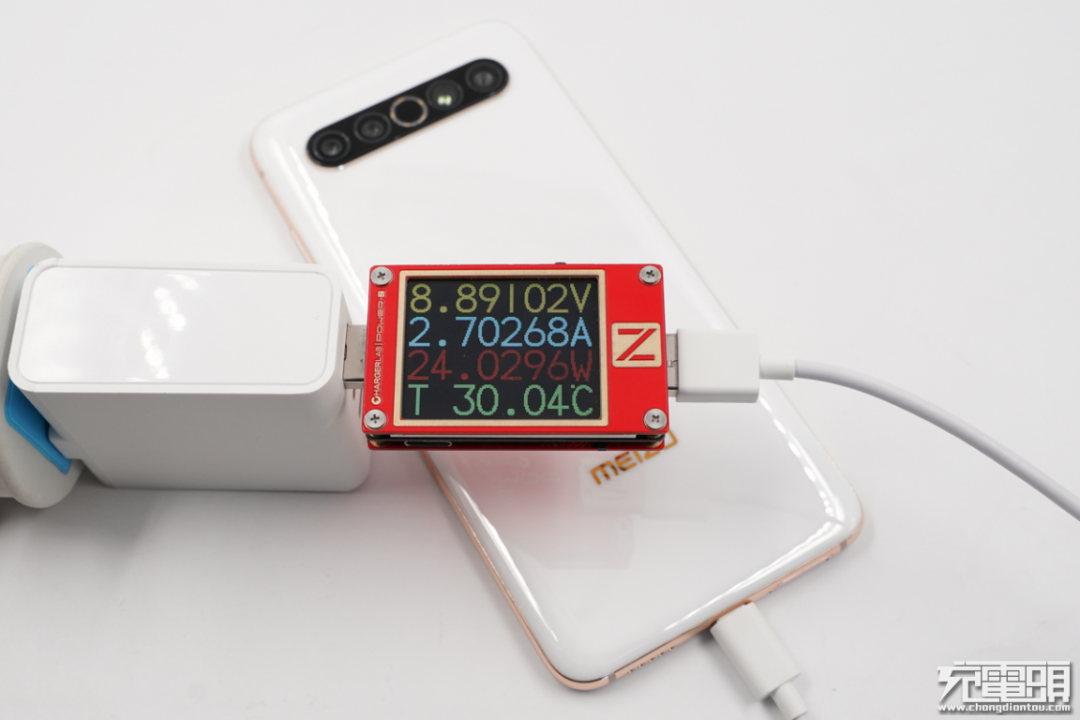

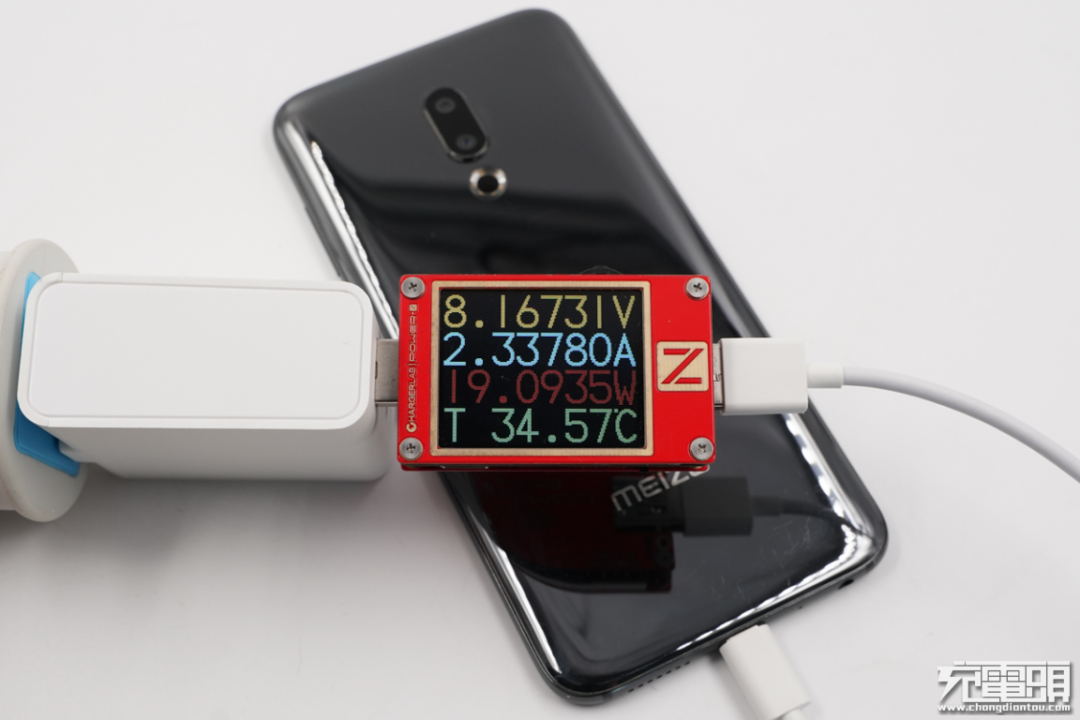

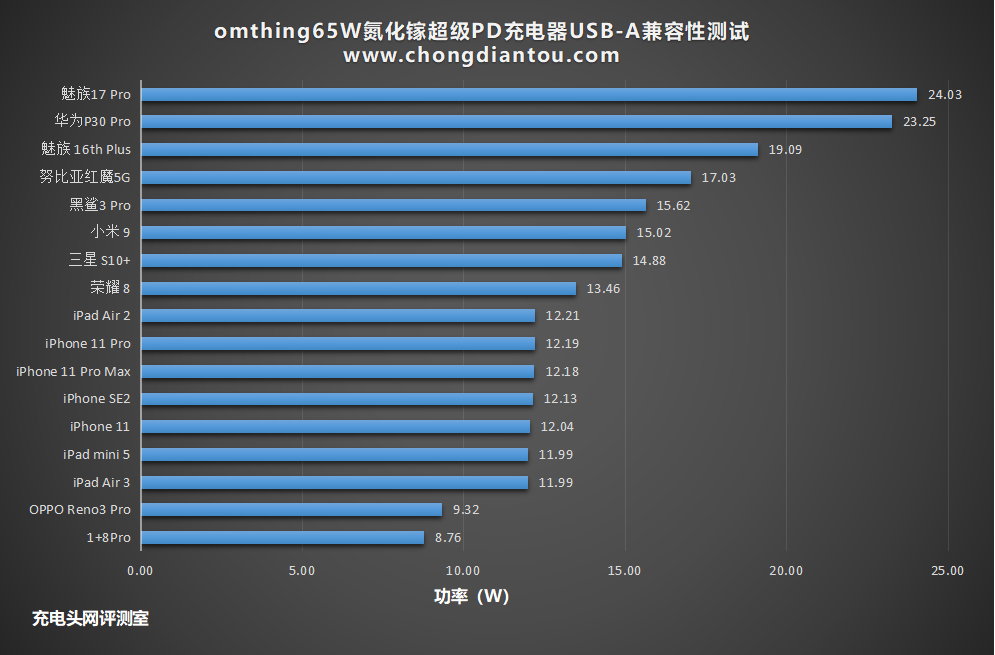

将测试的数据放在柱状图当中,魅族17 Pro的充电功率最高,达到了24.03W,随后是华为P30 Pro,成功握手SCP快充协议,功率达到了23.25W,魅族16th Plus成功握手PE快充协议,功率达到了19.09W,其他支持QC快充的安卓手机均成功握手QC快充协议,充电功率在14W-18W之间。

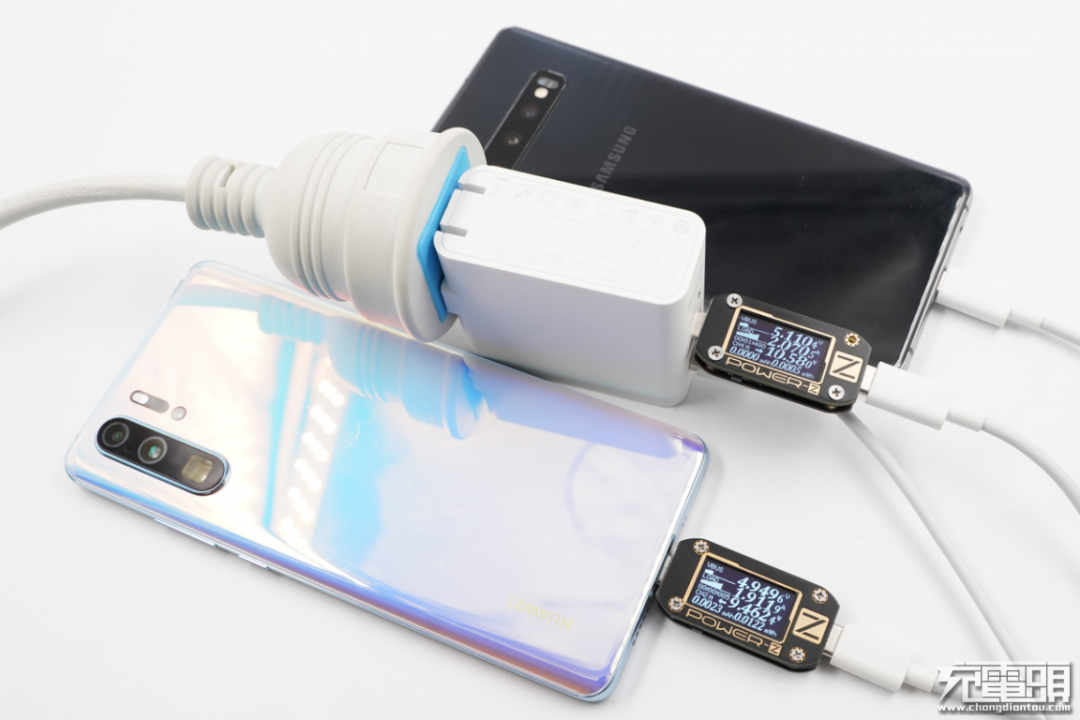

七、多口同时输出兼容性测试
1、双USB-C
2、USB-C2+A
3、三口同时输出
八、充电实测

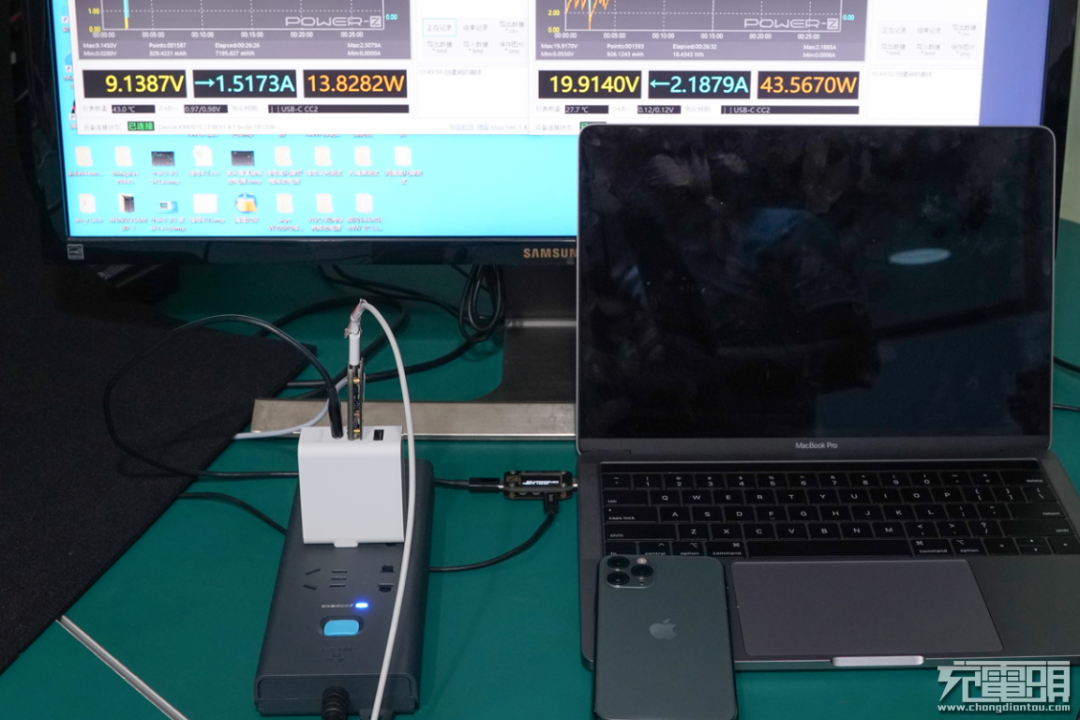

omthing65W氮化镓超级PD充电器拥有2C1A共三个USB输出接口,在单独输出时可以获得65W大功率充电,在多口同时输出时也可以获得不错的输出体验,接下来小编将对USB-C1和USB-C2同时为设备充电的全程进行测试。

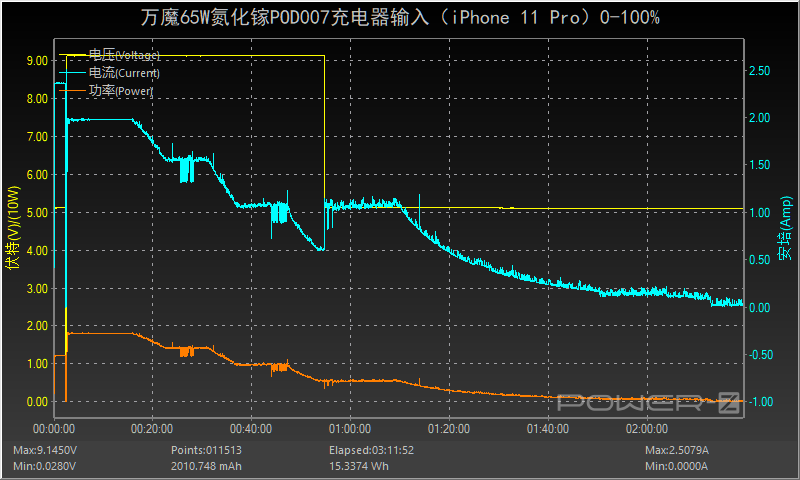

为MacBook Pro充电,开始充电时功率已经到达了45W的功率档位,大功率输入持续了约50分钟,期间电流出现了一处小波动,随后电流和功率开始逐渐下降直至充电结束。为iPhone 11 Pro充电,开始时便握手了9V的PD电压档位,18W的充电功率持续了约16分钟,随后功率和电流开始出现阶梯式的下降状态,约54分时,电压将至5V,开始进入普通充电模式,三大数据平台持续了约15分后功率和电流开始逐渐下降直至充电结束。
九、温升
得益于氮化镓功率器件成功量产商用,大功率充电器小型化得以实现,让消费者可以享受这种新时代科技,很多读者非常关心氮化镓充电器发热量,所以我们加入了温升测试,但首先要明白几个温升测试小知识。
充电器热量跟功率密度、效率值、内部方案设计、环境温度等等有关,功率密度低的产品因为体积大有足够的空间让元件布局隔开,表面温度会较低,但体积往往十分巨大。而功率密度高的产品,内部往往采用了立式插板元件堆叠等设计,尽可能地将充电器做小方便用户携带,理论上温度会比功率密度低的产品热。
另外单口充电器与多口充电器因为电路设计上不同的发热也有区别,单口充电器属于AC to DC直接输出方式,多口充电器则是AC to DC to DC,经过二次压降发热量相对单口充电器会高一点。

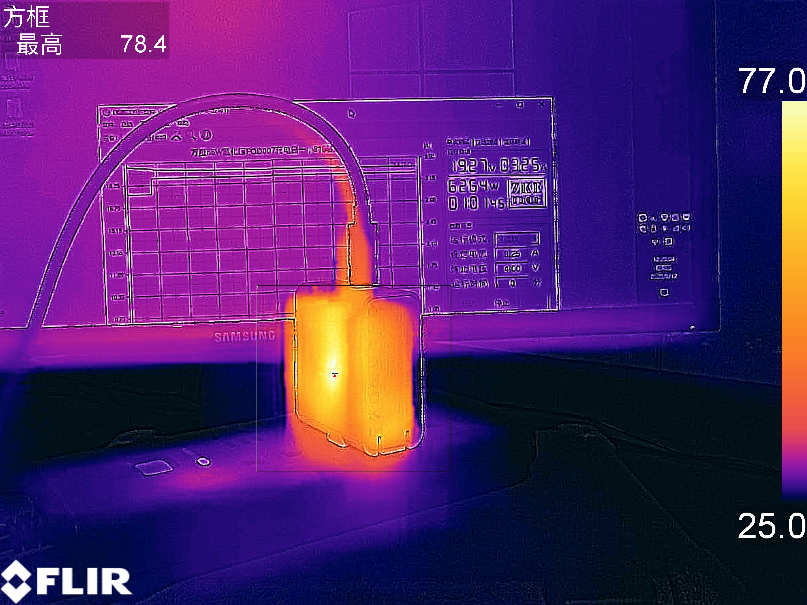

作为参照,满载一小时测试中,低功率密度的氮化镓充电器满载温度一般在60-70度之间,而高功率密度的单口氮化镓充电器一般在70度左右,高功率密度的多口氮化镓充电器温度一般都会超过70度。对omthing65W氮化镓充电器的温升进行测试,测试条件为在约25°的环境下以20V 3.25A 65W的情况下对持续输出一小时的温升数据进行采集,一小时后,当然最高温度为78.4°,温度大约上升了53.4° 。
再来看另一侧,最高温度为74.5°,温度上升了49.5°,omthing的这款充电器具有2C1A三个输出接口,支持最高65W的输出功率,并且内置氮化镓元器件,目前国家标准中对充电器表面温度要求是,不高于95度,omthing氮化镓充电器测试最高温度仍比国家标准低16.6度,这些温度都是符合安全使用标准的。
充电头网总结

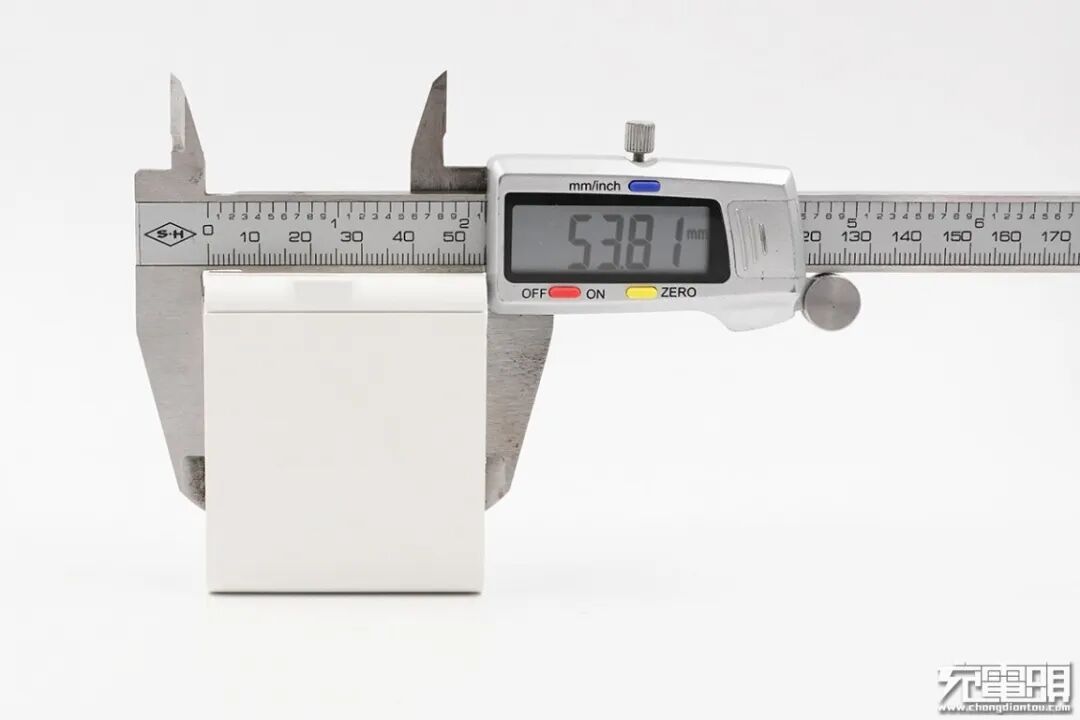

目前氮化镓大功率充电器的市场已经越来越火热,omthing也推出了自家的65W 2C1A氮化镓超级充电器,产品整体为方正的外观设计,相较于长条形的氮化镓充电器显然omthing的氮化镓充电器在搭配墙插使用时不会露出插脚,对于用户来说使用上更安全,折叠插脚对于用户来说收纳和出行携带都更加的方便。外观尺寸上,产品的三围尺寸为62.48x53.81x27.43mm,功率密度为0.7W / cm³。

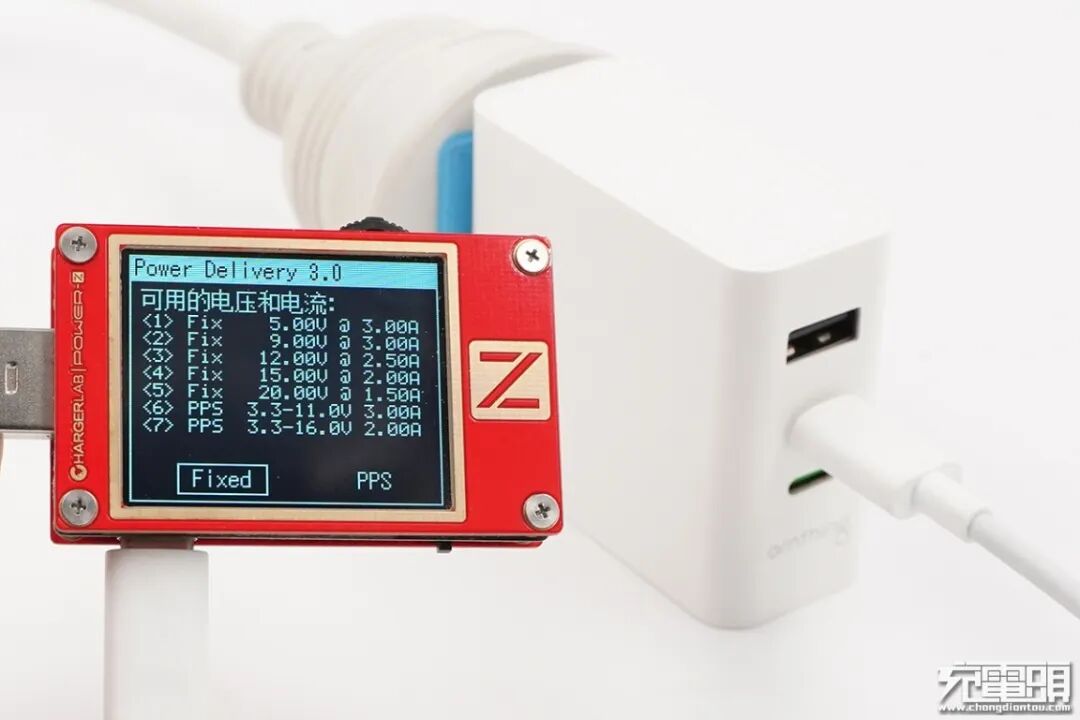

接口配置为双USB-C和一个USB-A输出接口,快充协议方面支持PD、Apple2.4A、QC2.0、QC3.0、AFC、FCP、SCP以及PE快充协议,USB-C1支持5V 3A、9V 3A、12V 3A、15V 3A、20V 3.25A五个固定电压档位,USB-C2支持5V 3A、9V 3A、12V 2.5A、15V 2A、20V 1.5A五个固定电压档位,额外还支持3.3-11V 3A和3.3-16V 2A 两组PPS档位。

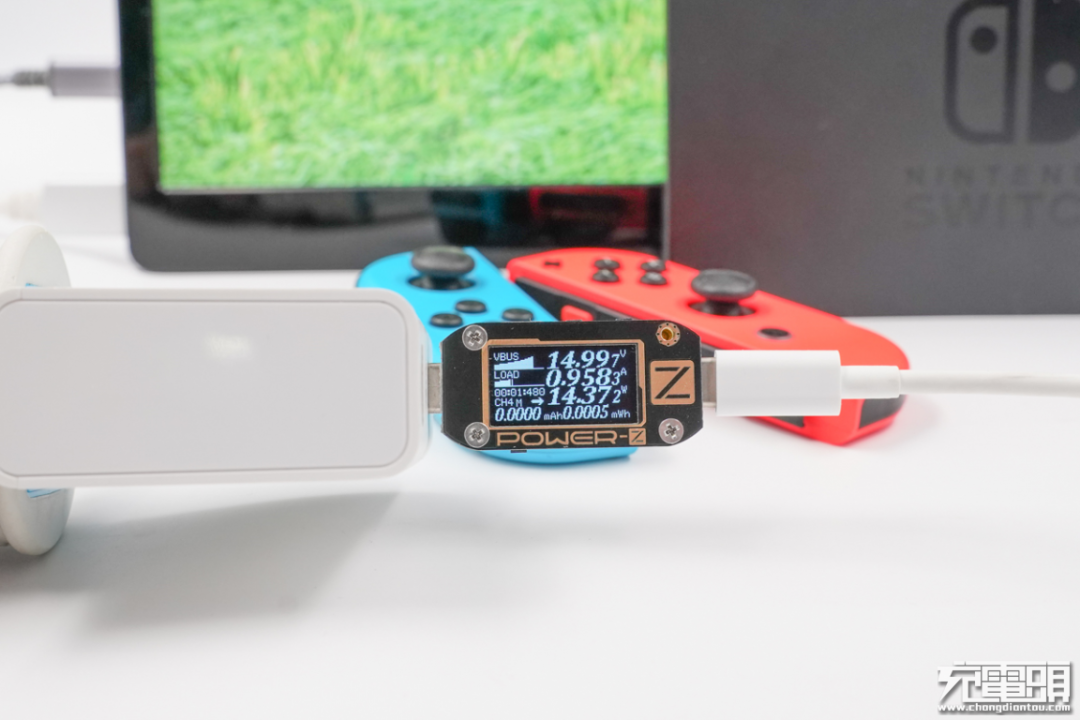

在实际的兼容性测试中对于设备均可以很好的握手相应的快充协议,并且为黑鲨3 Pro和努比亚红魔5G手机均成功握手PPS快充,功率分别达到了27.67W和26.30W,此外为魅族16th Plus充电功率也达到了20.01W,为小米9充电成功握手ChargeTurbo快充协议,功率达到了22.03W。此外还支持Switch的底座TV模式。多口同时输出时,双USB-C输出功率分配为45W+18W充电模式;USB-C2和USB-A同时输出共享5V 3A充电模式;三口同时输出时功率分配为45W+18W(5V)充电模式。

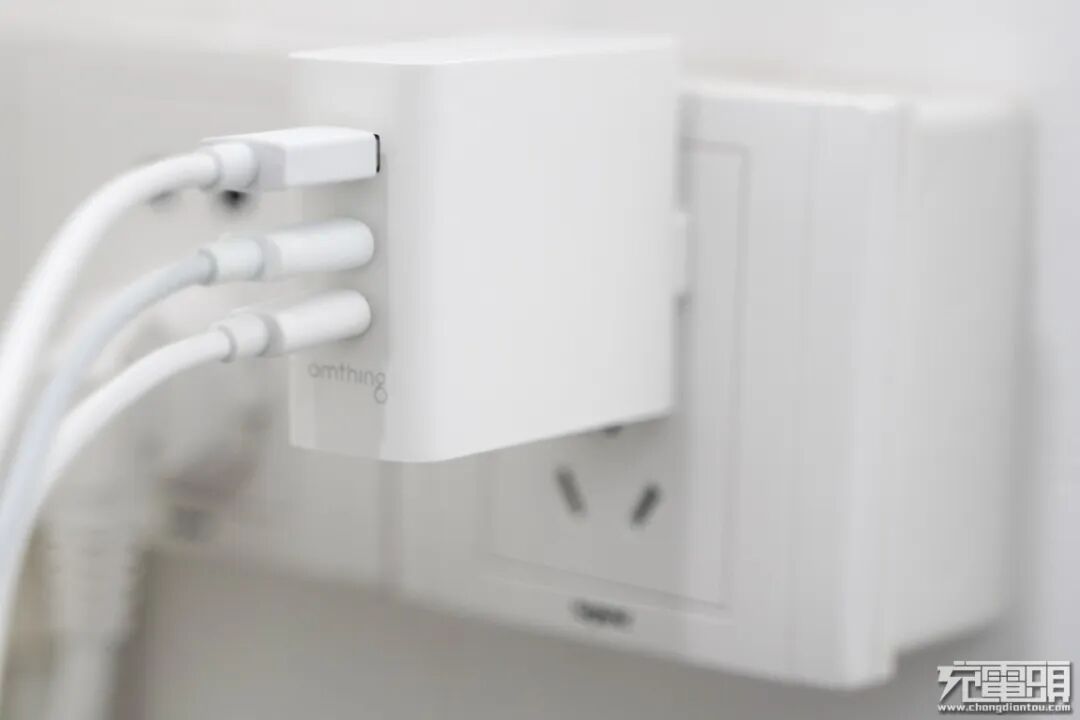

目前大功率氮化镓充电器的市场上面外形上多数以长条状和方正的外形设计,omthing的这款氮化镓充电器就属于后者,所以在面对墙插的时候回更加的友好。快充协议支持广泛,PPS、PD、SCP、PE和其他常见的快充协议都支持,可以兼顾更多类型的设备科快充。总体来看,omthing的这款氮化镓充电器在性能上可圈可点,加上最近活动价格给力,并且还附赠一条60W的双USB-C数据线,在颜色方面除了常规的白色之外还有少女心的粉色可以选择,如果有想入手大功率氮化镓充电器的朋友可以看看。
