-----充电头网深度评测第1105期-----

ABB是电力和自动化技术的全球领导厂商，致力于为工业和电力行业客户提供解决方案。ABB的产品在国内享有很高的声誉，已经成为质量的象征。

最近我们拿到了ABB的四位输出USB充电插座，现在将评测体验分享给大家。

一、开箱

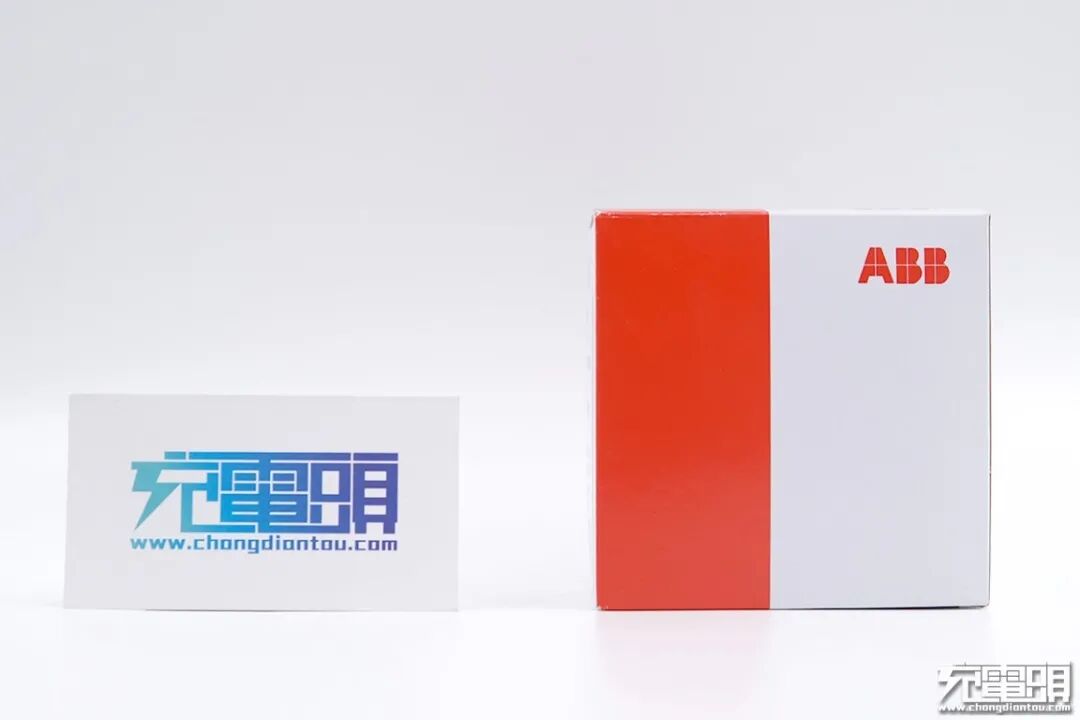

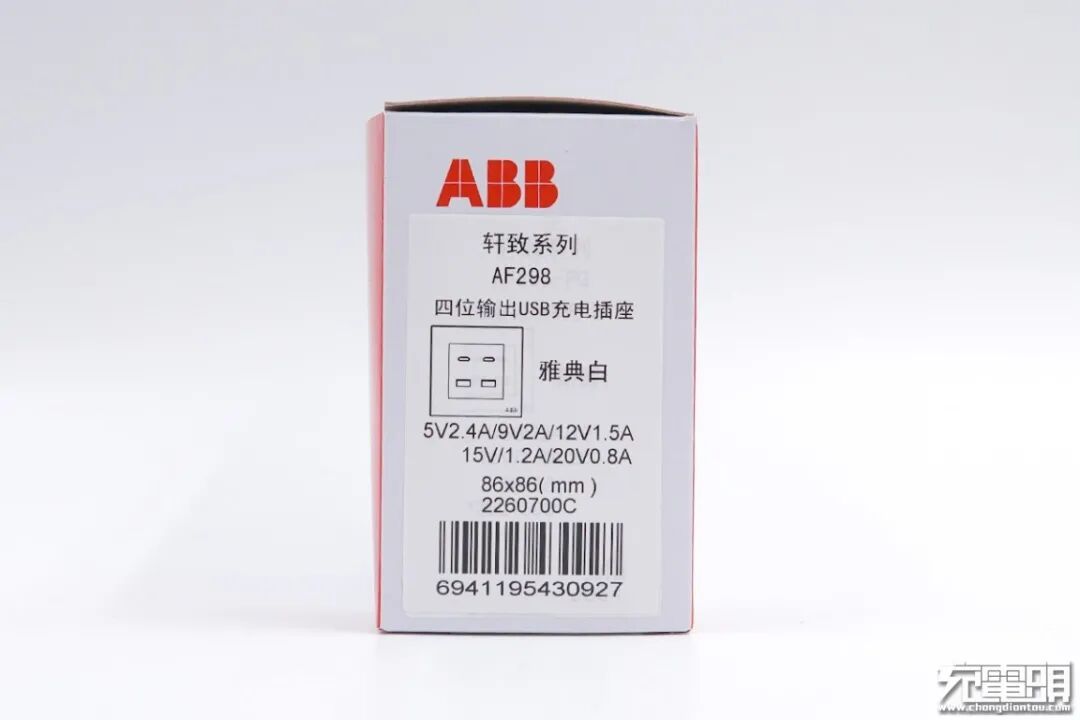

这款充电插座的包装非常简单，只有一个纸盒子。侧面印有一些参数，摘录如下：
型号：
雅典白
输出：
86＊86mm

打开纸盒，可见塑料袋内装着充电插座，有利于减少运输磨损。

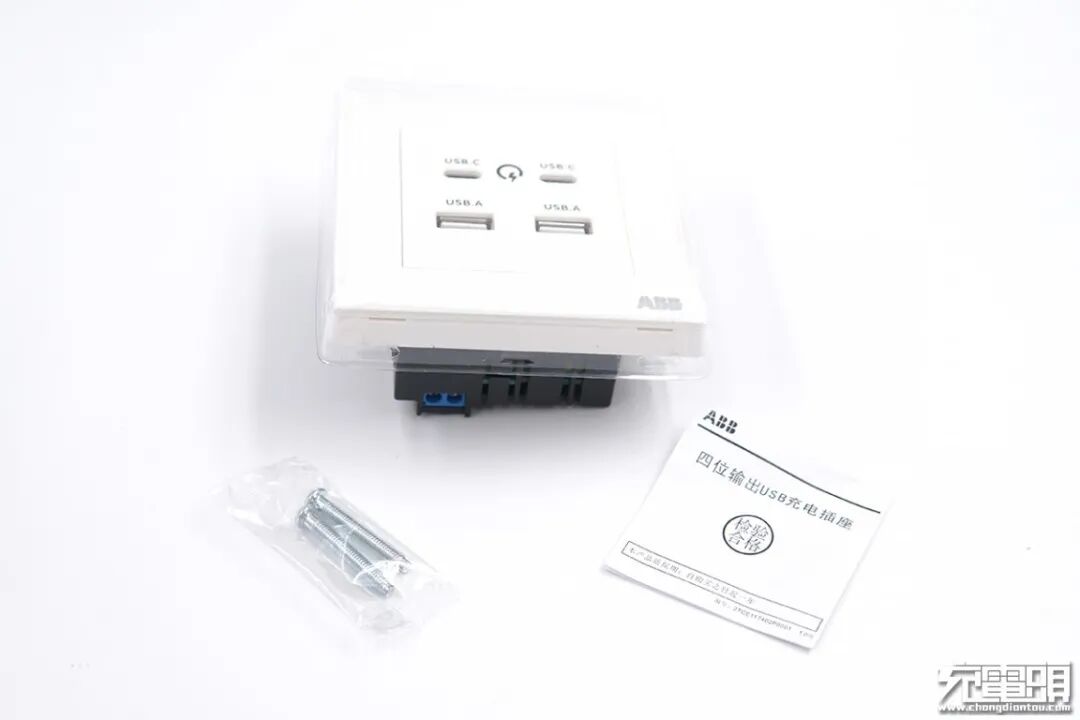

将所有物品取出，摆放整齐，分别是插座本体，说明书、和两个螺丝钉。

二、插座外观细节一览

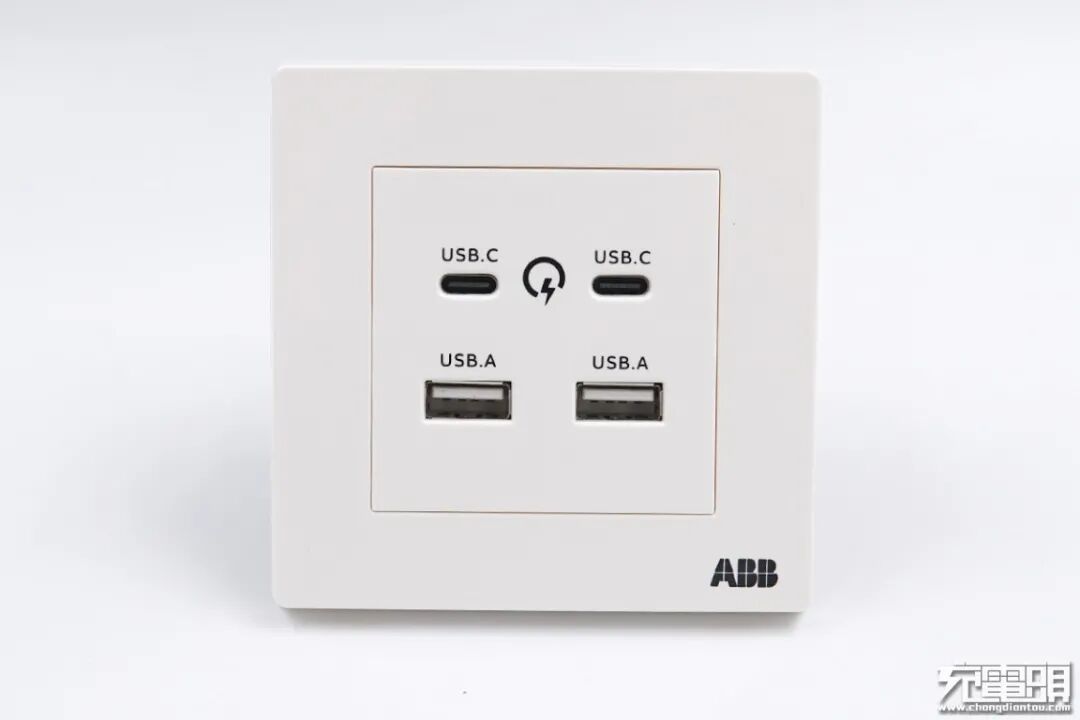

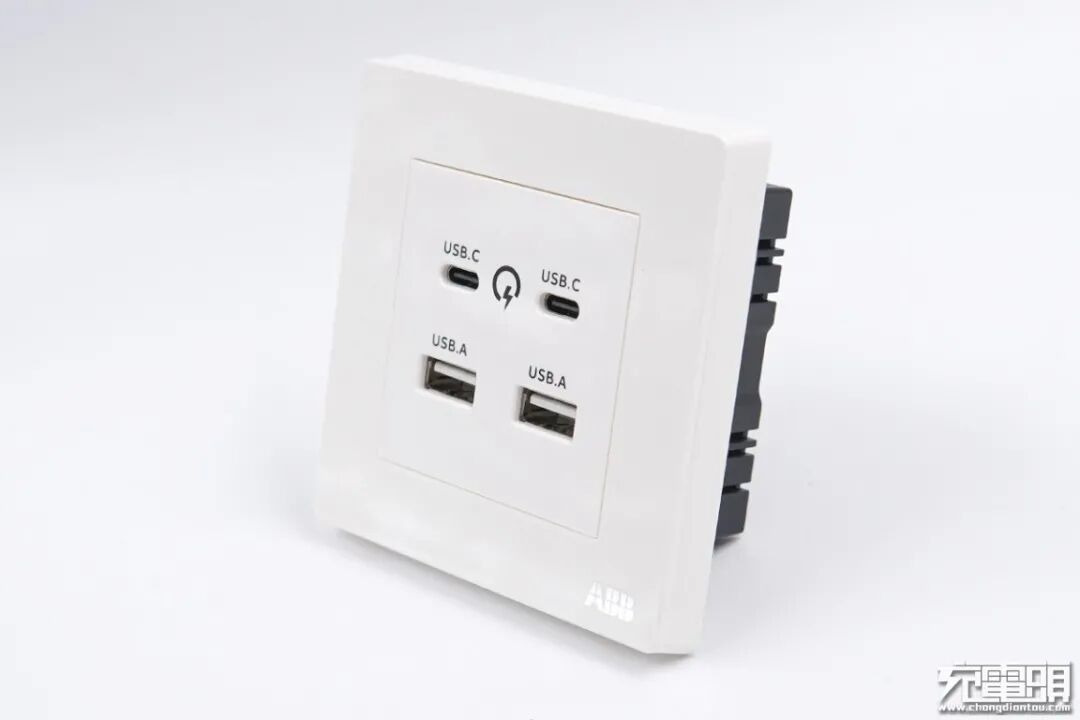

先从正面看，这款ABB USB充电插座拥有四个插口，分别是两个USB-A插口和两个USB-C插口。两个USB-C居上，中间有快充标志，USB-A在下，四个插口被正方形线条框起来以示功能区。右下角是黑色ABB logo，里面有些玄机，下面就能看到。

侧过插座，可见ABBlogo有些反光，竟然有些小惊喜，毕竟这种细节处的用心还是很少见的。

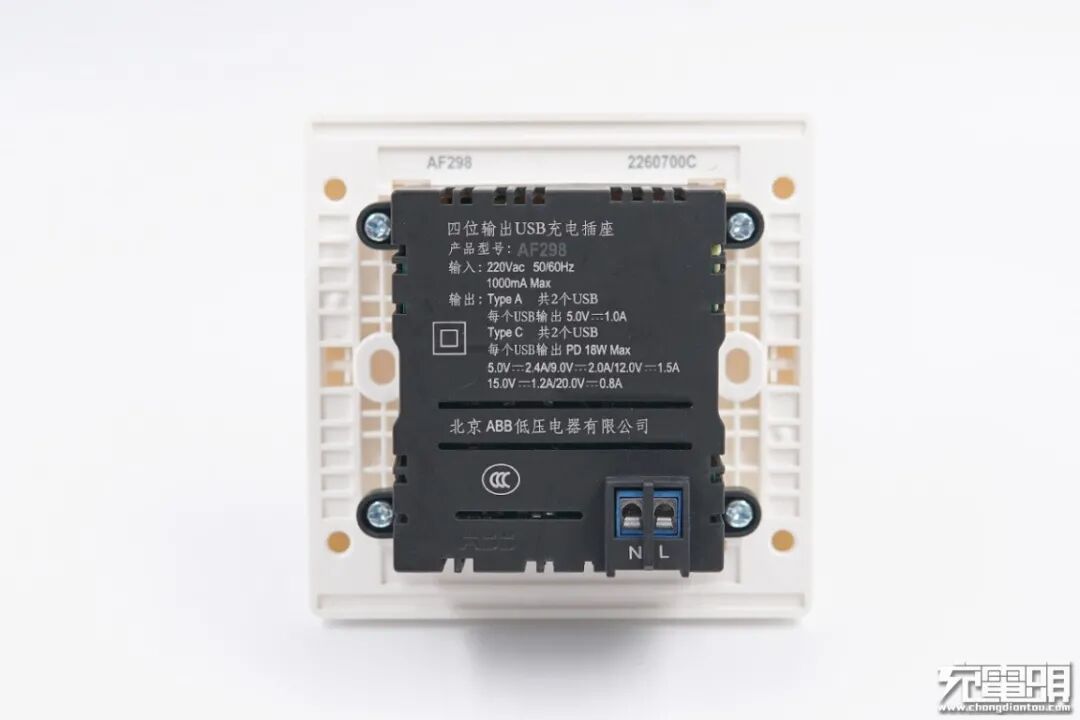

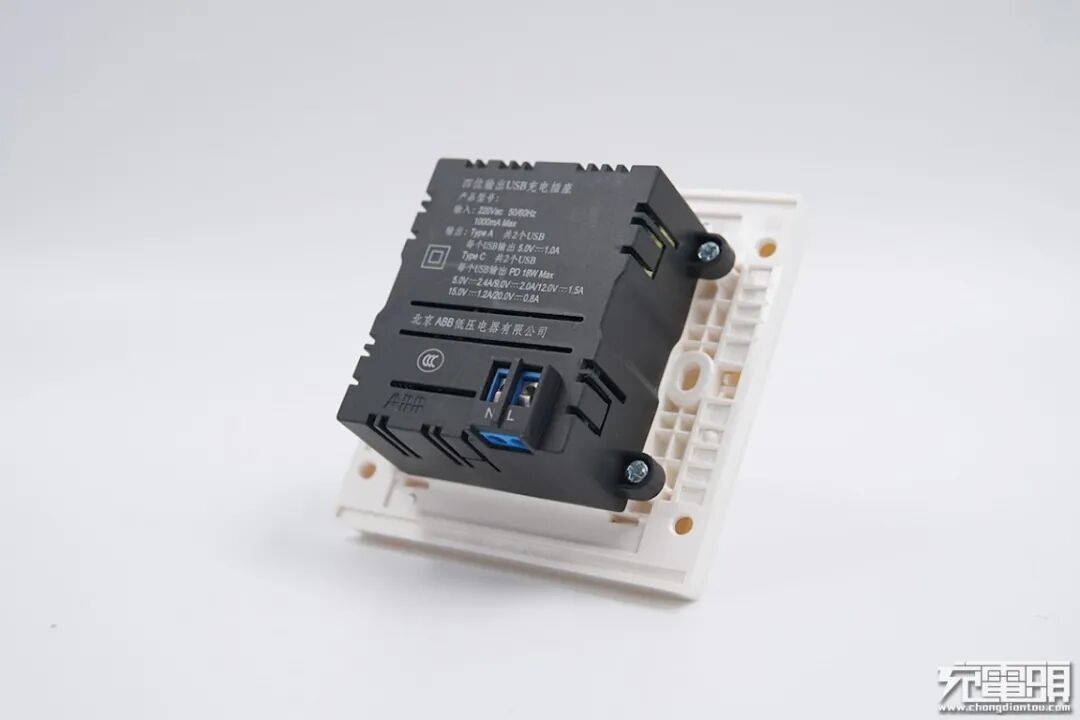

背面以黑色为主，交直流转换模块就在这里面，这部分主要嵌入到墙壁中。

背面也印有参数，为了方便大家观看，我们将其摘录如下：
产品型号：AF298
输入：Type A 共两个USB 每个USB输出 5V 1A
Type C 共两个USB 每个USB输出 PD 18W Max
5V 2.4A/9V 2A/12V 1.5A/15V 1.2A/20V 0.8A
北京ABB低压电器有限公司

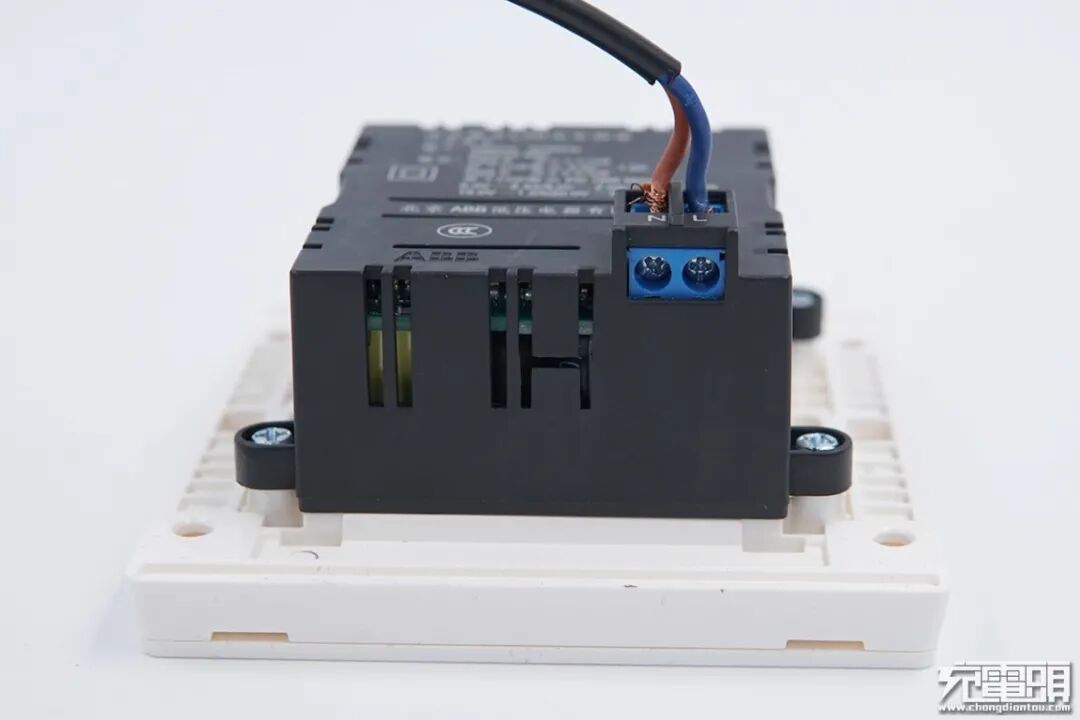

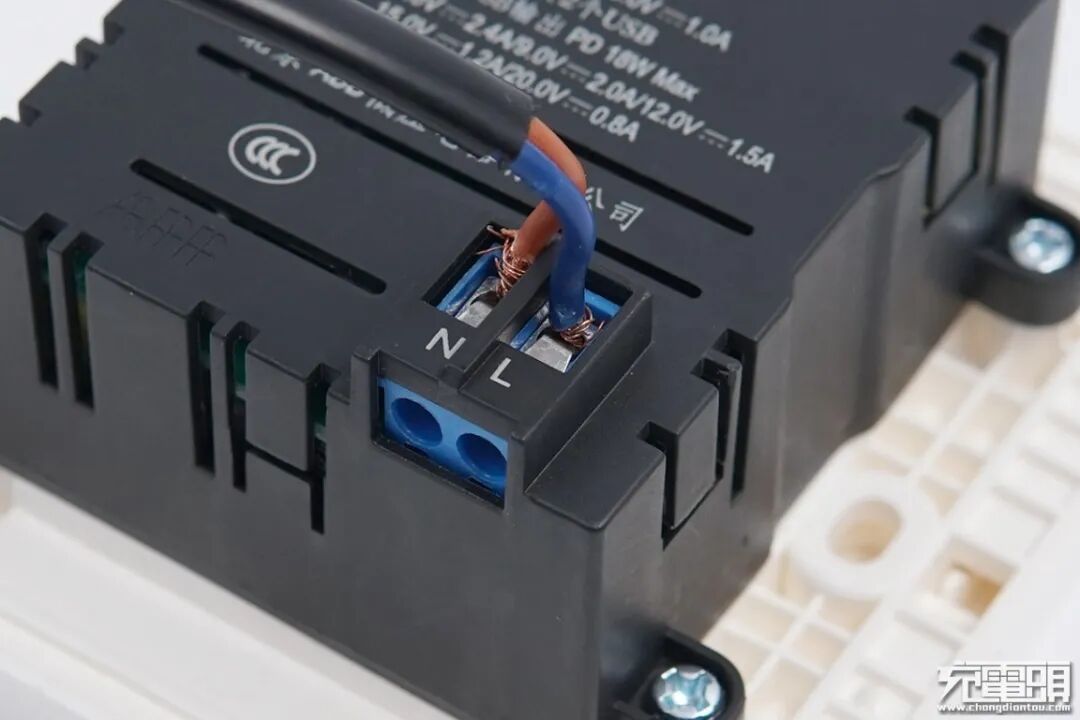

这块突出部分还有螺丝孔，上面印有“N”、“L”，安装时就从此处接电线。

为了评测方便，我们将其通电，这是接电状态实拍。请大家不要轻易模仿，专业的是还是需要专业人员进行。

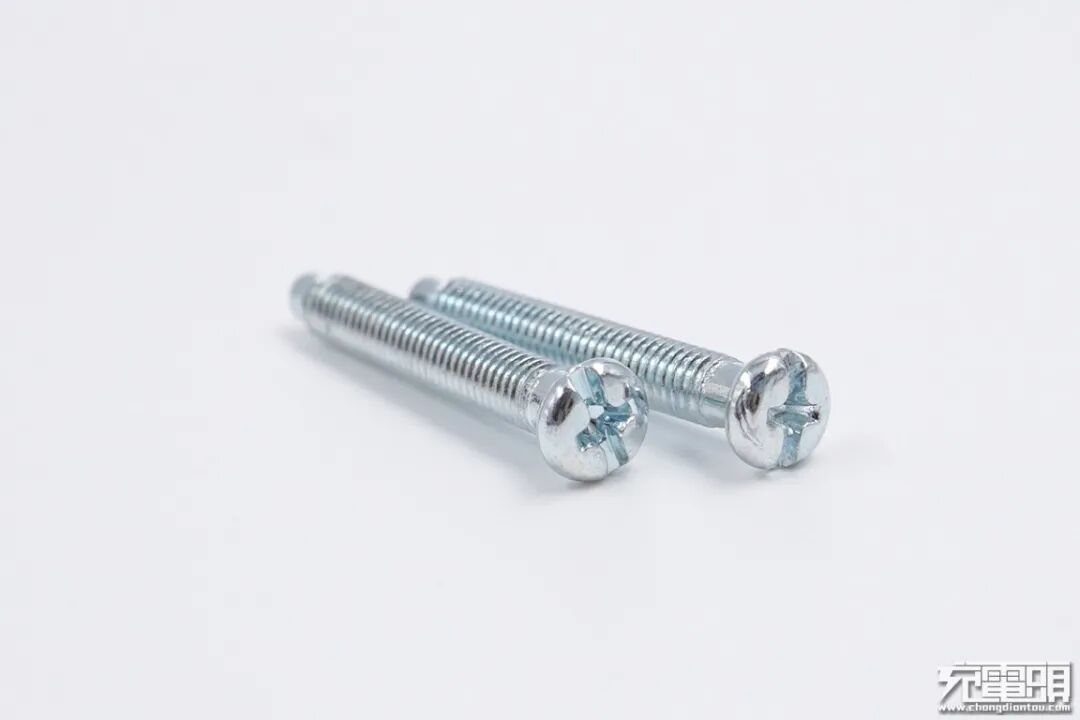

最后同样再给螺丝钉个特写。

三、快充协议检测

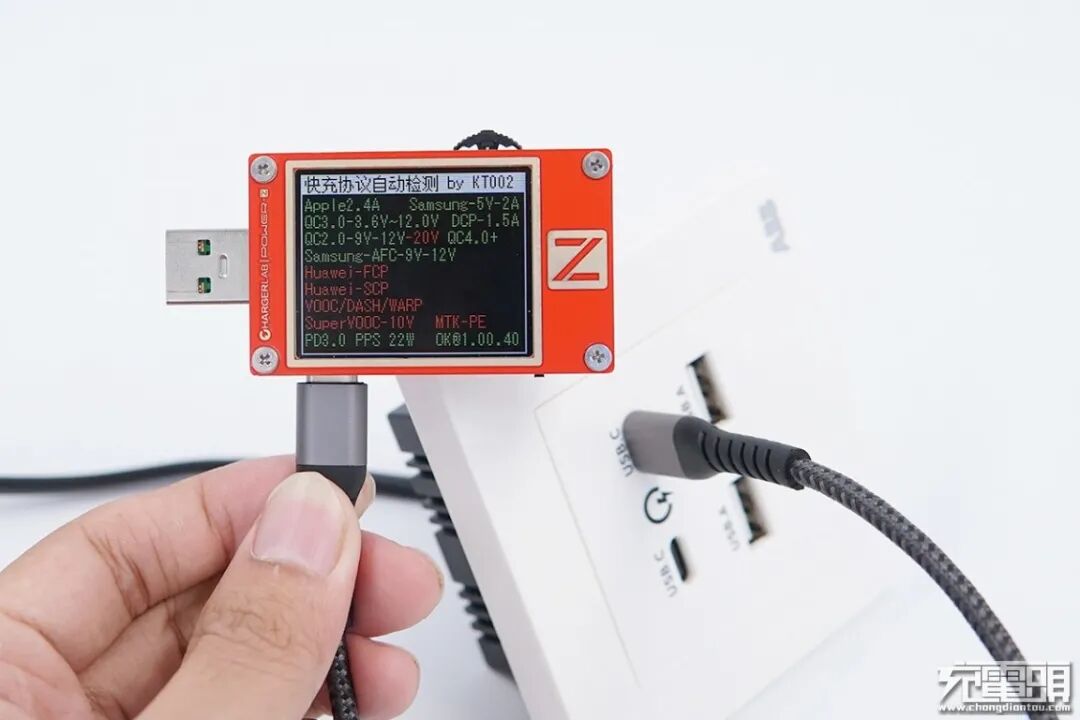

读取ABB四位输出USB充电插座USB-C接口的快充协议，实测支持Apple2.4A、QC3.0、QC2.0、AFC、PD3.0等快充协议。

再进行PDO读取，拥有5V 2.4A/9V 2A/12V 1.5A/15V 1.2A/20V 0.8A五个固定输出档位，还支持两组PPS档位：3.3-5.9V 3.00A 3.3-11V 2A。

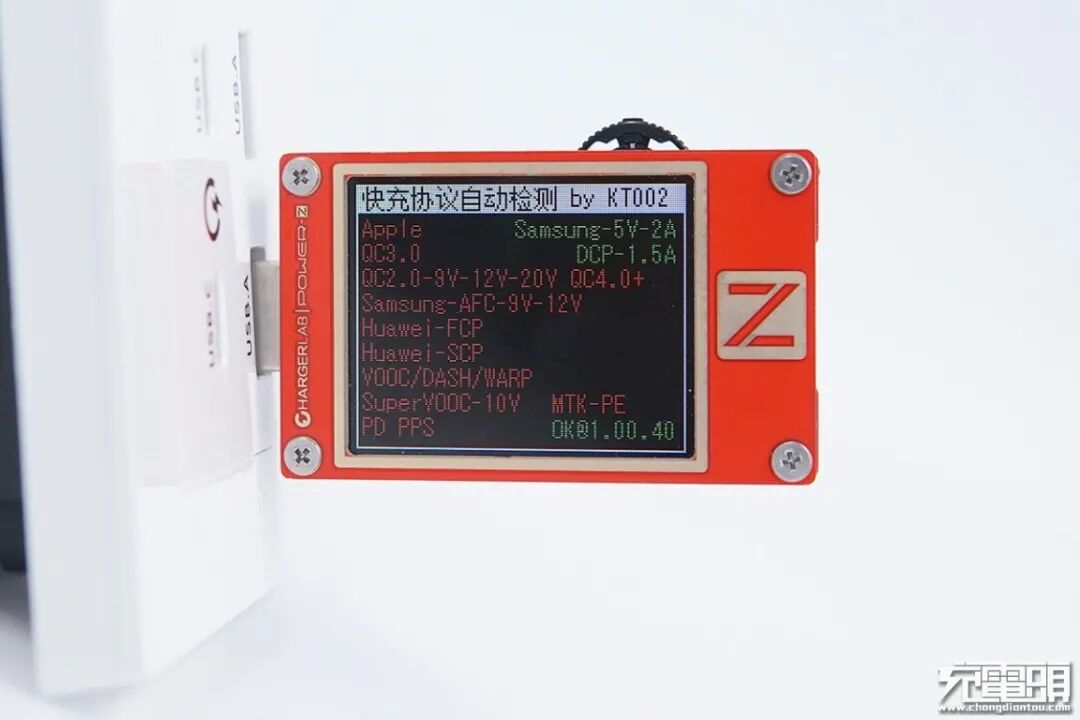

读取ABB四位输出USB充电插座USB-A接口的快充协议，实测只支持三星 5V 2A充电协议。

四、USB-C兼容性测试

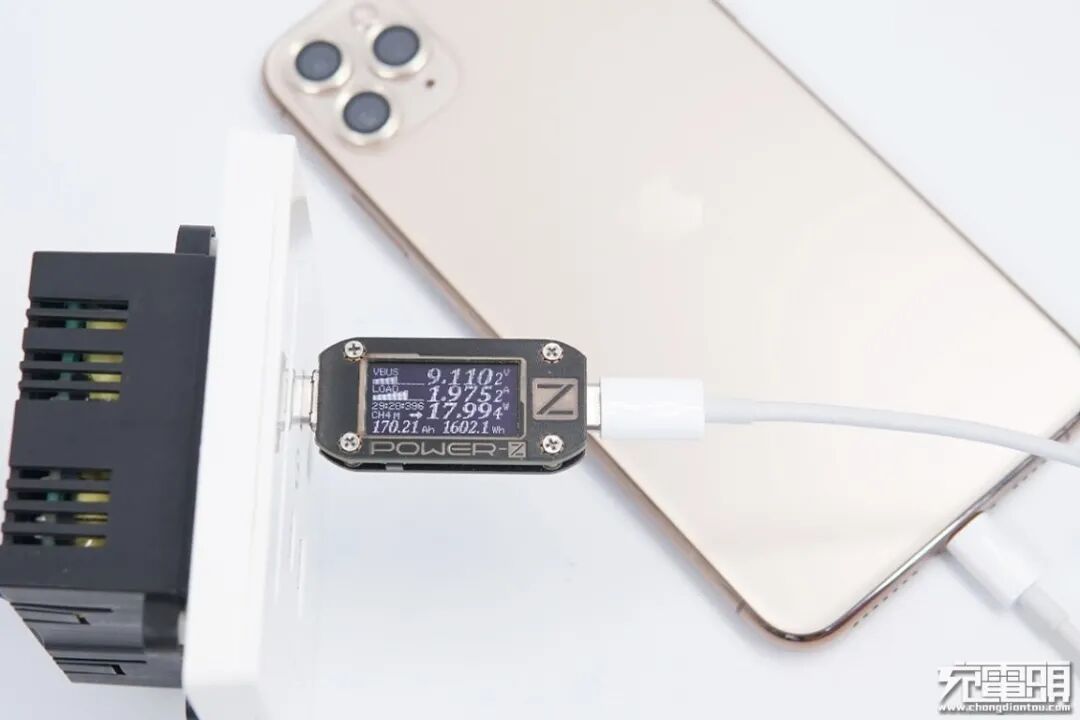

iPhone11 Pro Max 支持USB PD和Apple2.4A快速充电协议，使用插座USB-C为iPhone11 Pro Max充电，功率为9.11V 1.97A 17.99W。

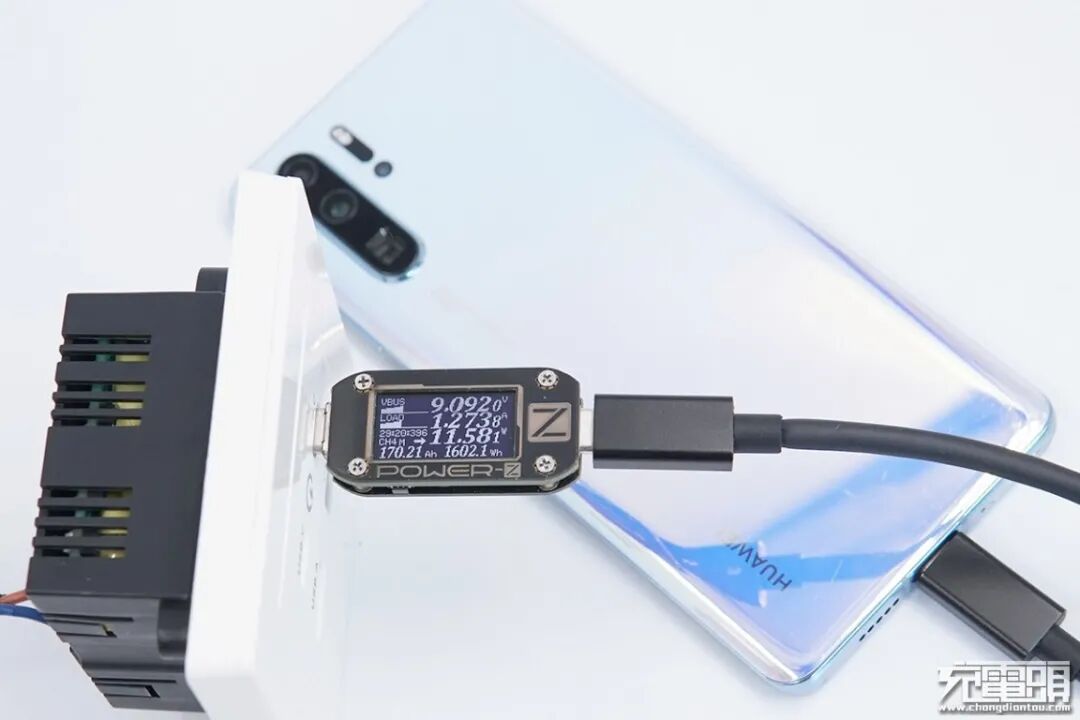

华为P30 Pro 支持SCP、FCP和 USB PD快速充电协议，使用插座USB-C为华为P30 Pro充电，功率为9.09V 1.27A 11.58W。

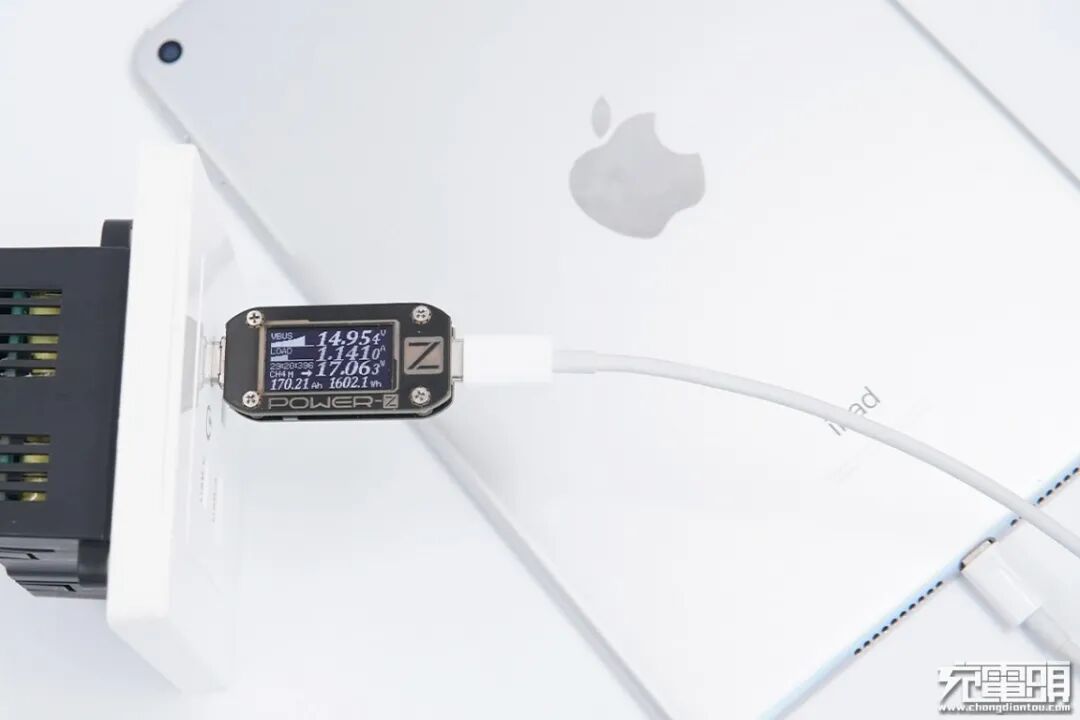

iPad Air 3支持Apple 2.4A和USB PD快速充电协议，使用插座USB-C对iPad Air 3充电，功率为14.95V 1.14A 17.06W。

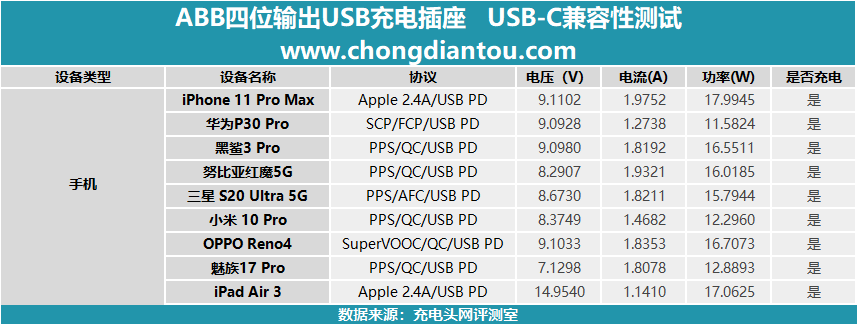

为了方便大家查阅，我们将测试数据整理成表格。使用ABB四位输出USB充电插座USB-C插口对测试的手机充电，大部分手机都能开启快充，如iPhone11 Pro Max的功率接近18W ，iPad Air3的功率也在17W左右。

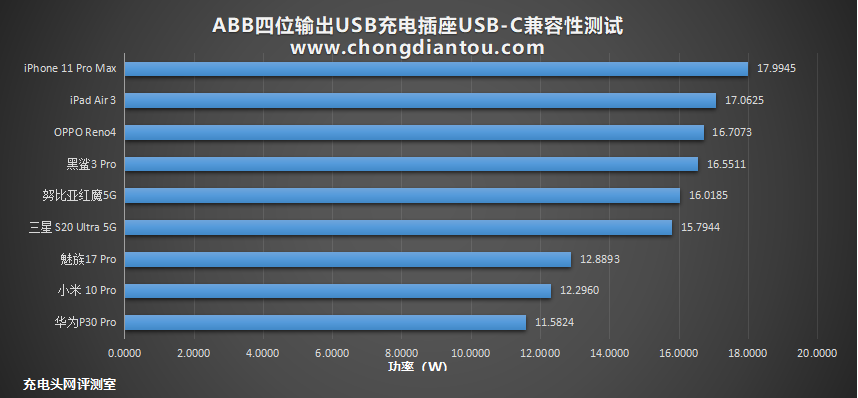

为了更直观的进行对比，我们将数据整理成柱状图。其中排名最高的是iPhone11 Pro Max和iPad Air3，最低的是华为P30 Pro ，功率只有11.58W。

五、USB-A兼容性测试

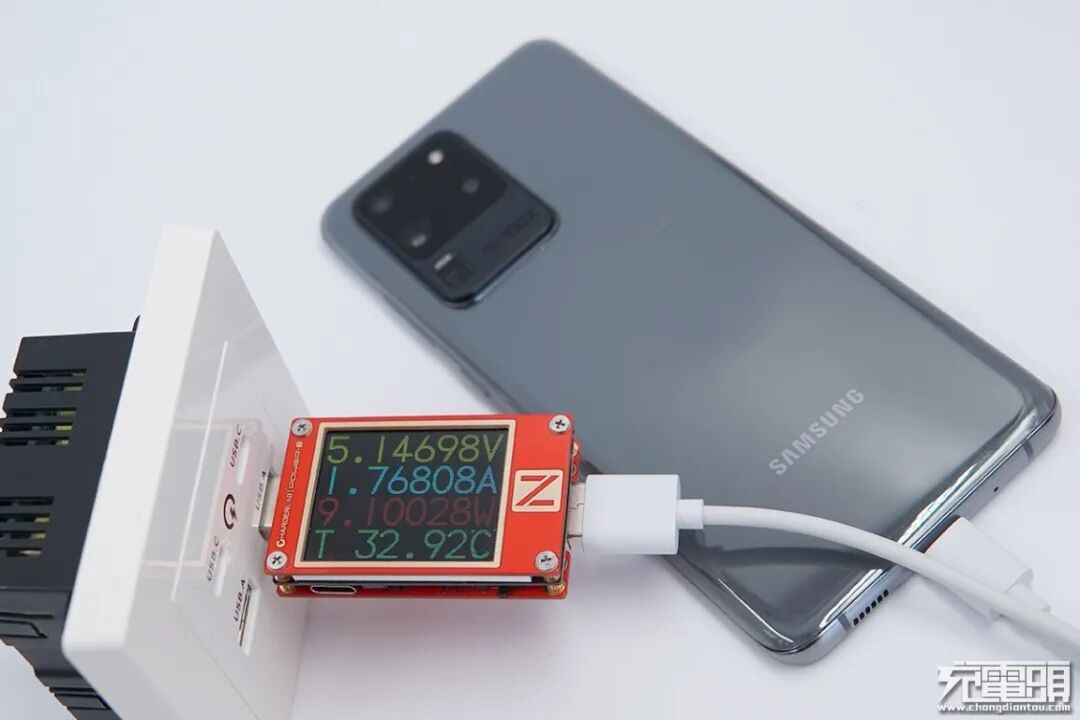

三星 S20 Ultra 5G手机支持PPS、AFC和USB PD快速充电协议，使用插座USB-A对三星 S20 Ultra 5G手机充电，功率为5.14V 1.76A 9.10W，符合我们前面对插座USB-A的协议检测。

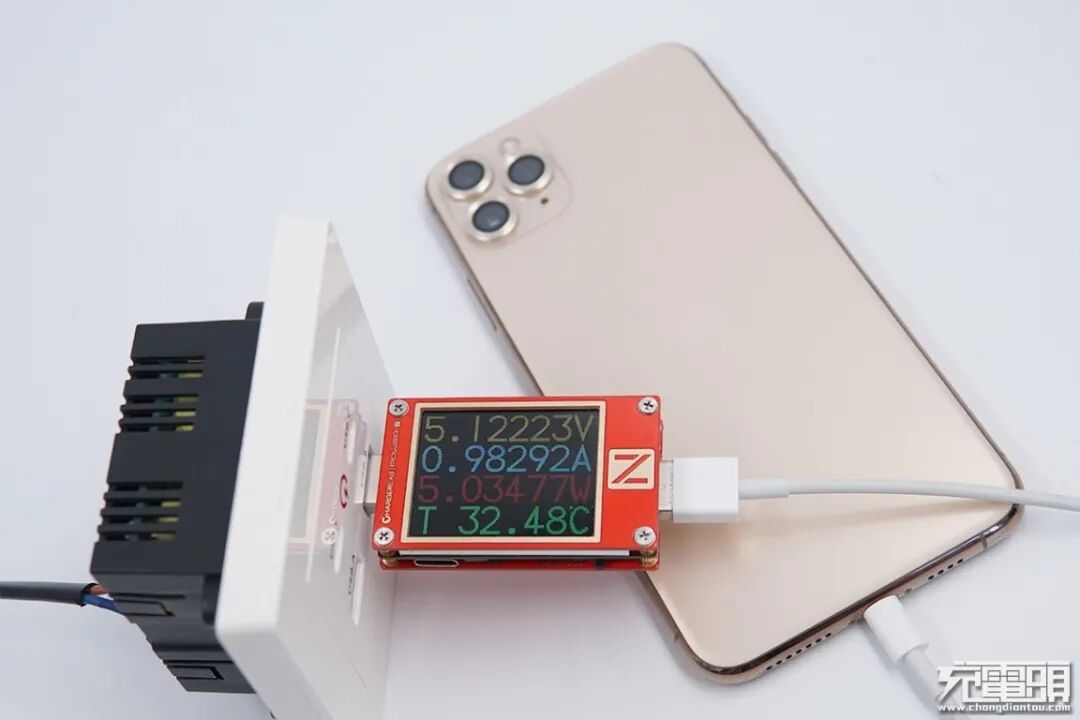

iPhone11 Pro Max 支持USB PD和Apple2.4A快速充电协议，使用插座USB-A为iPhone11 Pro Max充电，功率为5.12V 0.98A 5.03W，符合我们前面对插座USB-A的协议检测。

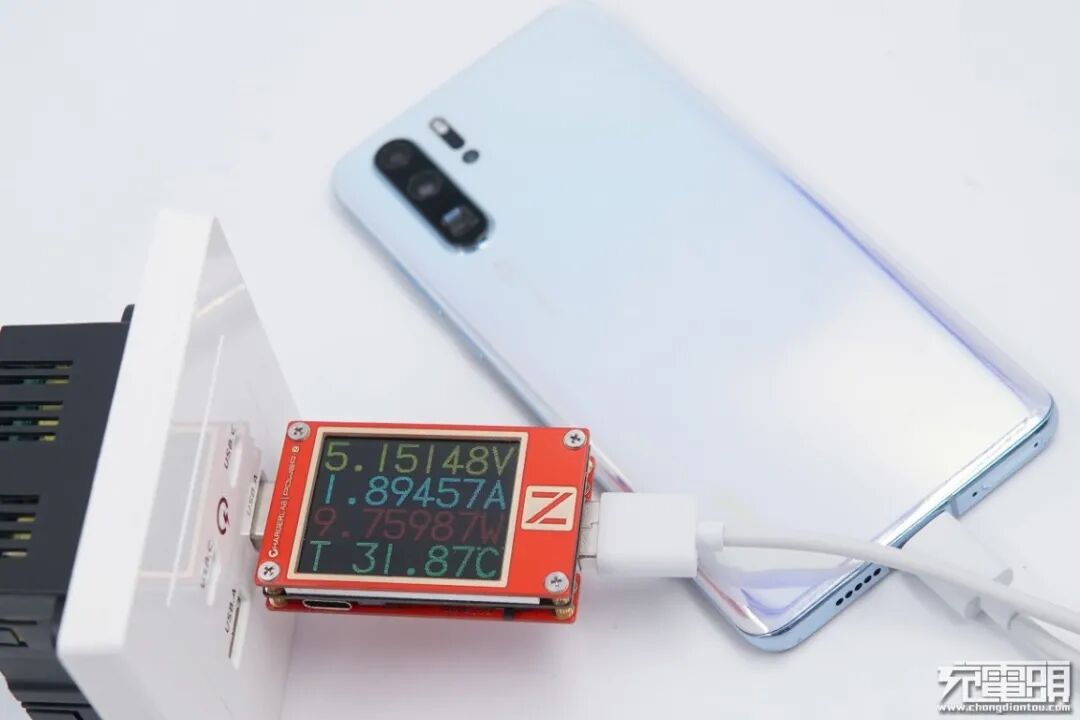

华为P30 Pro 支持SCP、FCP和 USB PD快速充电协议，使用插座USB-A为华为P30 Pro充电，功率为5.15V 1.89A 9.75W，符合我们前面对插座USB-A的协议检测。

六、多口同时输出测试
为了让大家更好的了解这款插座的使用场景，我们对其进行了多口同时输出测试。

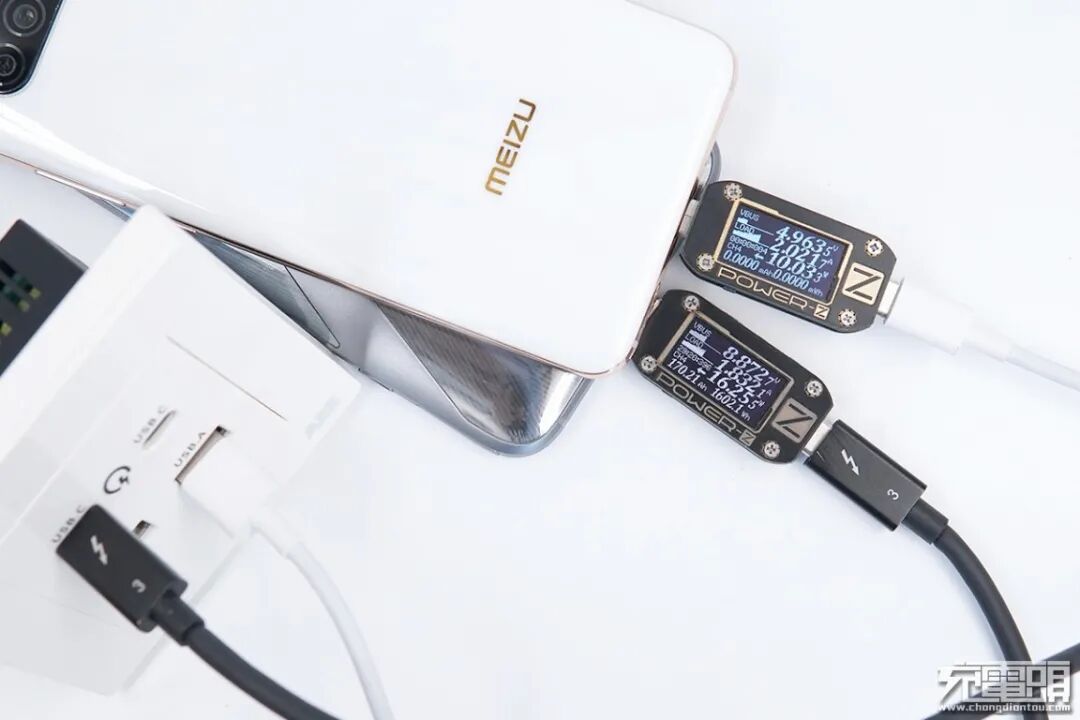

1、USB-C＋USB-A模式

使用插座USB-C1为黑鲨3 Pro充电，功率为8.87V 1.83A 16.25W；使用插座USB-A2为魅族17 Pro充电，功率为4.96V 2.02A 10.03W。
2、双USB-C模式

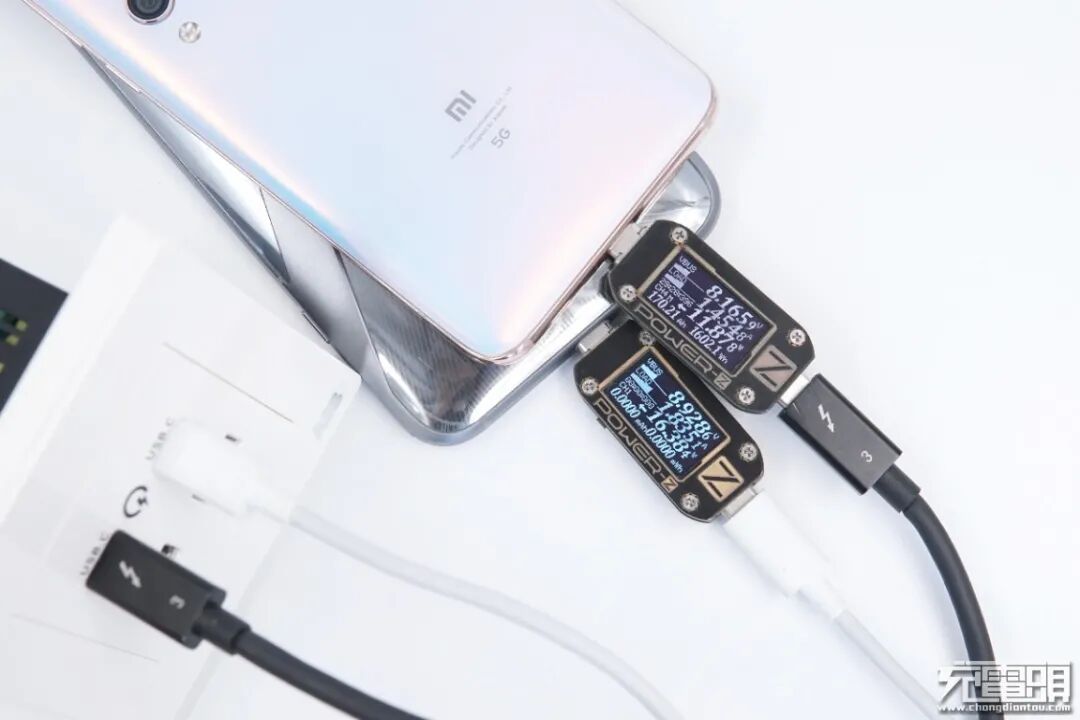

使用插座USB-C1为小米 10 Pro充电，功率为8.16V 1.45A 11.87W；使用插座USB-C2为黑鲨3 Pro充电，功率为8.92V 1.83A 16.38W。

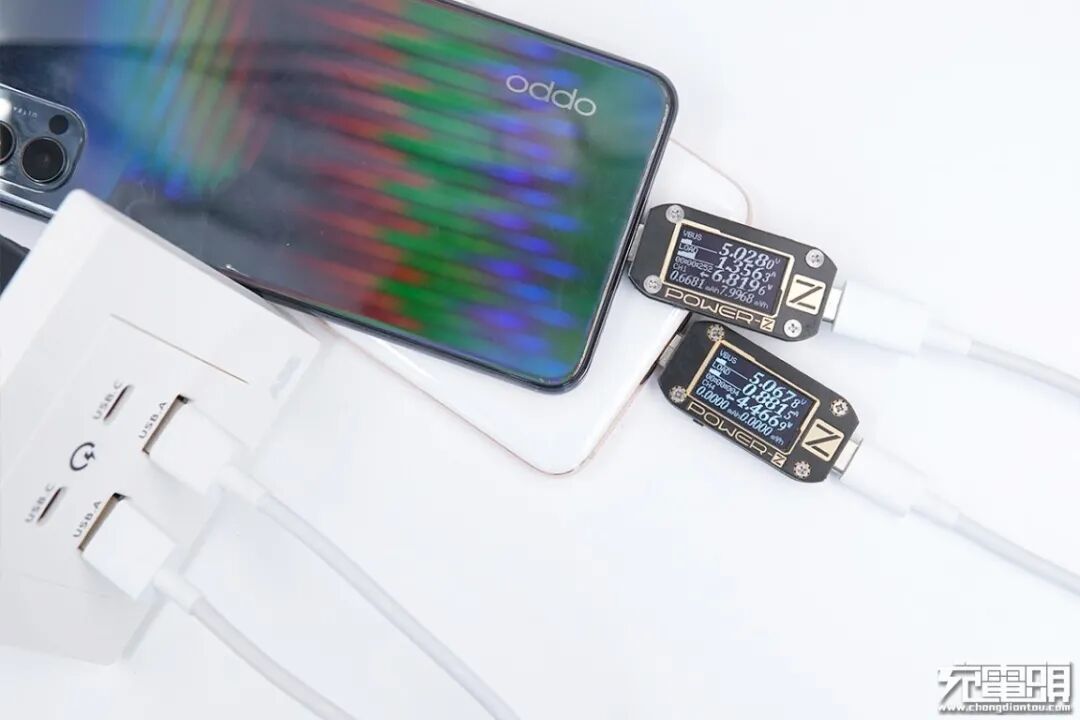

3、双USB-A模式

使用插座USB-A1为魅族17 Pro充电，功率为5.06V 0.88A 4.46W；使用插座USB-A2为OPPO Reno4充电，功率为5.02V 1.35A 6.81W。

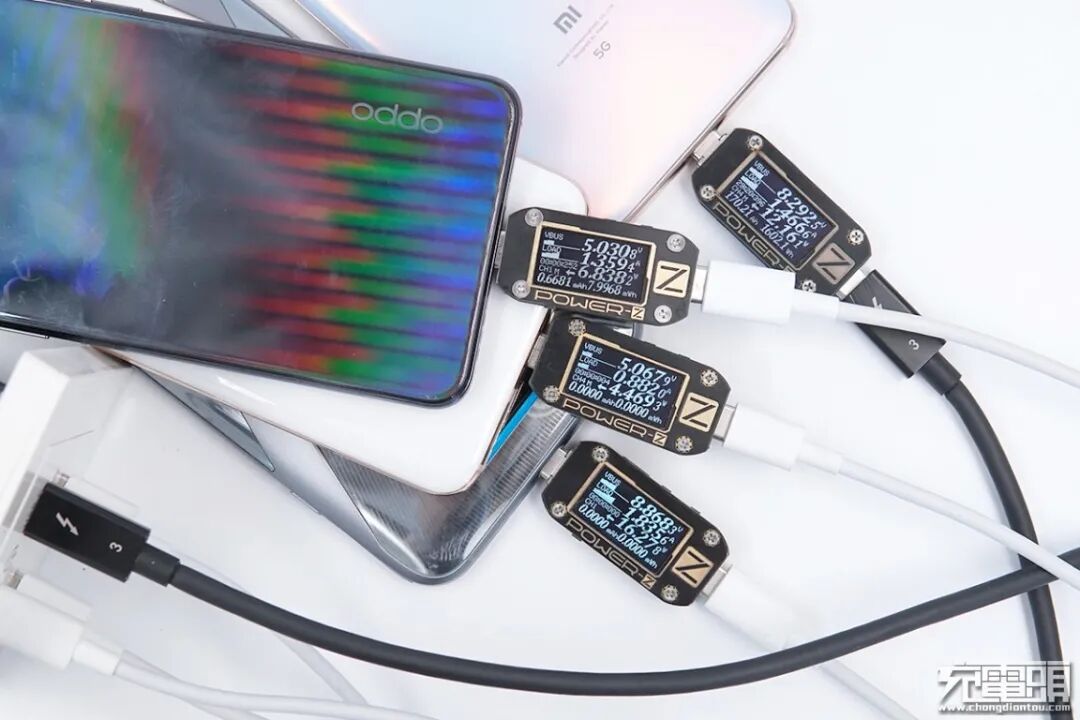

4、四口同时输出模式

使用插座USB-C1为黑鲨3 Pro充电，功率为8.86V 1.83A 16.27W；使用插座USB-C2为小米 10 Pro充电，功率为8.29V 1.46A 12.16W；使用插座USB-A1为魅族17 Pro充电，功率为5.06V 0.88A 4.46W；使用插座USB-A2为OPPO Reno4充电，功率为5.03V 1.35A 6.83W。

七、温升

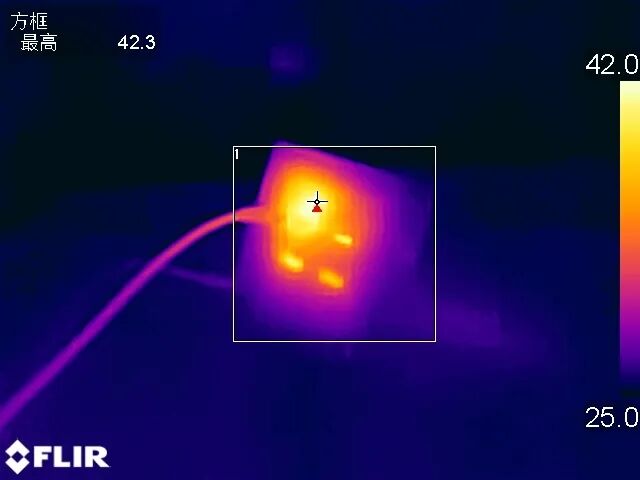

对ABB四位输出USB充电插座的温升进行测试，测试条件为在温度约为25℃的恒温箱中以20V 0.8A 16W的功率持续输出一小时的温升情况进行测试，一小时后，当前最高温度位于正在充电的插口附近，为42.3℃，温度上升了17.3℃。

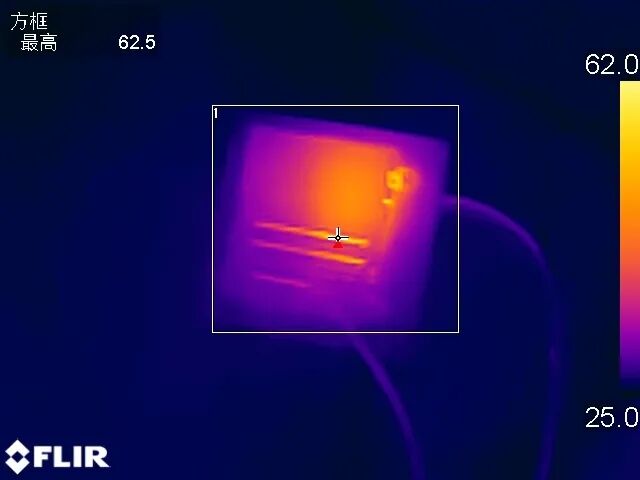

再来看另一面的温度，最高温度位于正在充电的插口背面。为62.5℃，温度上升了37.5℃。

八、持续输出稳定性

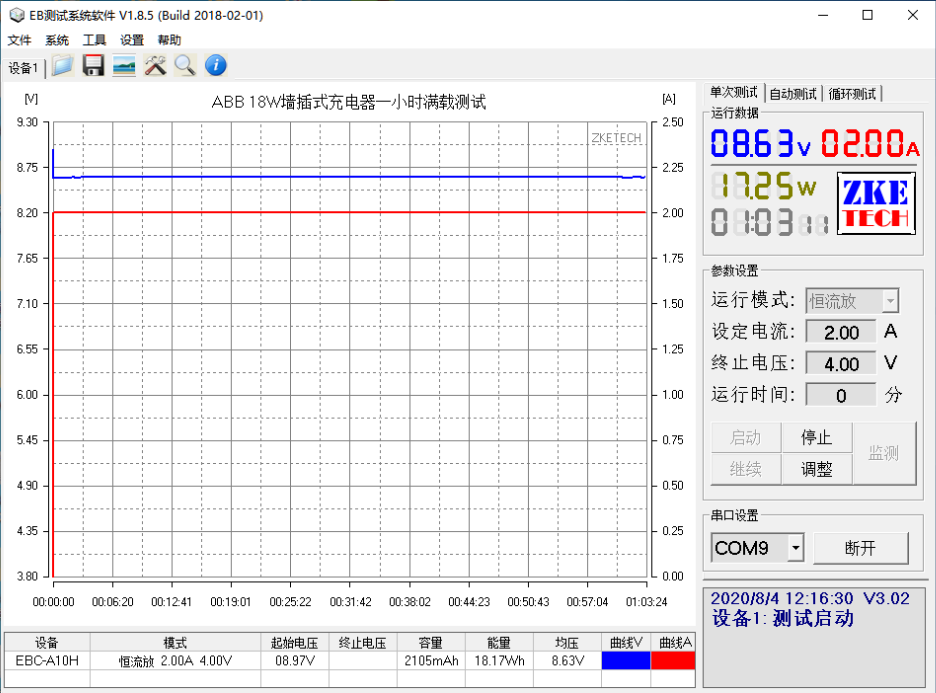

按照额定功率20V 0.8A满载对ABB四位输出USB充电插座进行稳定性测试，测试时间为一小时，测试过程中电压值呈水平直线，无明显波动情况，长时间满载也十分稳定。

九、最大输出功率

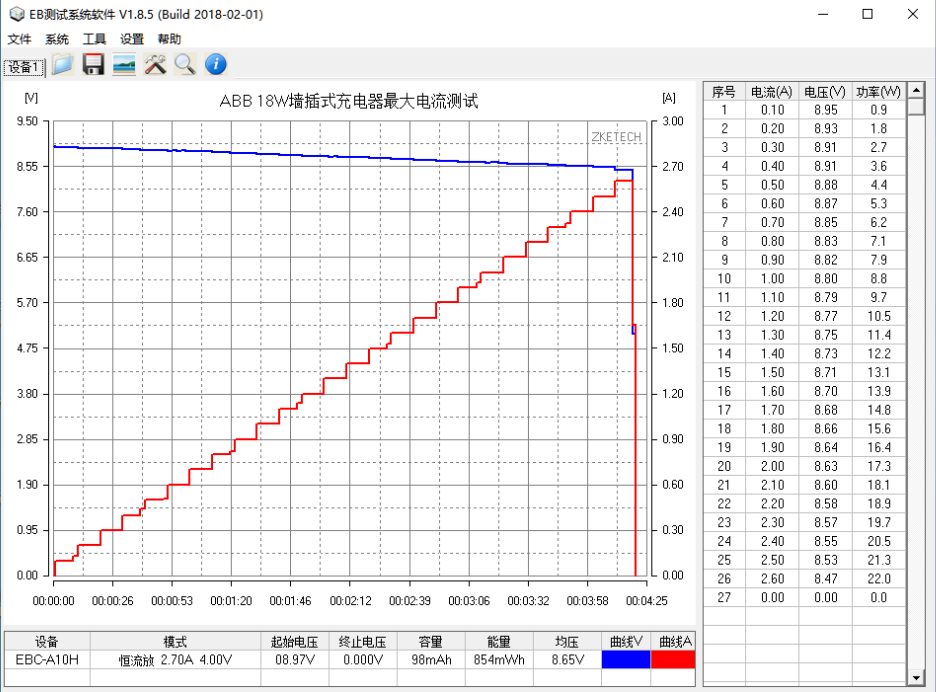

使用EB程控电子负载测试ABB四位输出USB充电插座的最大输出功率，以0.1A为电流步进幅度，10秒为时间间隔，最终录得最大输出为8.47V 2.60A 22W。

充电头网总结

ABB四位输出USB充电插座评测到此结束，不愧是全球五百强企业，这款产品的做工手感都很不错。最大的特点是作为一个插座却拥有四个输出口，2A2C配置可以照顾新旧设备，可同时为四个设备提供充电需求，

两个USB-C接口支持功率盲插功能，任意插入都可以获得最大16W输出性能。实测支持Apple2.4A、QC3.0、QC2.0、AFC、PD3.0等快充协议，拥有5V 2.4A/9V 2A/12V 1.5A/15V 1.2A/20V 0.8A五个固定输出档位，还支持两组PPS档位：3.3-5.9V 3.00A 3.3-11V 2A。

总的来说，这款USB充电插座将各方面平衡的很好，适合新装修的房子床头来一个，或者酒店、机场、火车站等都是理想的使用场景，可以说是市场定位找的很准的产品。
